До того момента, как ТВ-тюнер XPert TV-PVR 883 попал к нам в тестовую лабораторию, я ничего не слышал о компании KWorld, под чьим именем продаётся этот продукт. Возможно, я бы и прошёл мимо этого ТВ-тюнера, но меня подкупила красочная коробка, на которой были расписаны функции данного устройства, — функции, многих из которых я не встречал в тюнерах от других производителей. Загадочная компания, загадочный продукт. Частенько такие вот "тёмные лошадки" и знаменуют собой переход к новой эре в индустрии. Конечно же, никто не ожидал, что XPert TV-PVR 883 станет таким вот знамением, но всё же было очень интересно посмотреть на все те достижения прогресса, которые нам обещала его упаковка. Как бы то ни было, теперь он в нашей лаборатории, в наших руках. Ну что же, начнём!
Раз уж мы начали разговор с описания упаковки этого тюнера, то не будем менять тему. Дизайн коробочки довольно простой, но все надписи сделаны на родном нам русском языке. И хотя привычной надписи "адаптировано под российское телевидение" здесь нет, становится ясно, что продукт локализован, хотя бы в минимальном значении этих слов.
Все надписи на коробке сделаны на русском языке. На лицевой стороне, как обычно, указаны преимущества данного устройства, а на обратной стороне они расписаны более подробно.
Приём до 135 каналов телепередач кабельного/антенного телевидения
Приём радиопрограмм FM-диапазона
10-битный декодер Conexant CX23883-19
Воспроизведение до 30 кадров в секунду в стандартах PAL/NTSC
Захват видео в форматах MPEG 2 и MPEG 4
Поддержка функции сдвига во времени (Time Shifting)
Поддержка функции "Картинка в картинке" (PiP)
Возможность записи по расписанию при выключенном компьютере (функция ЗЗВВК) реализуется при поддержке компьютером спящего режима
Итак, первое, на что обращаем внимание — это 10-битный декодер от компании Conexant. В нашем сравнении четырёх внутренних ТВ-тюнеров мы уже рассматривали модель с 10-битным декодером. На большинстве современных ТВ-тюнеров используется 8-битный декодер Conexant Fusion BT878, хотя сегодня на рынке встречаются и ТВ-тюнеры с 9-битными декодерами (например, AverTV 305). Разрядность декодера влияет на конечное качество картинки, выводимой на монитор и на качество оцифровки видео при подключении к ТВ-тюнеру видеомагнитофона. Но так как в России большинство пользователей работают в зоне неуверенного приёма телесигнала (не считая тех, кто работает прямо под вышкой ТВ-вещания), то на качество картинки в большей степени влияет именно аналоговая часть тюнера, то есть сам его приёмник. Бесспорно, 10-битные декодеры в скором времени полностью вытеснят с рынка 8-битные, но какого бы то ни было прорыва в технологии они собой не представляют. Хотя, чисто субъективно, отличить на глаз картинку 8-битного и 10-битного декодера можно.
Из интересных заявленных функций следует остановиться на возможности отображать картинку в картинке, то есть, функции "PiP". Вообще, для показа двух различных ТВ-программ на одном компьютере потребуется тюнер с двумя приёмниками или два ТВ-тюнера. Как реализовать PiP на одном тюнере, не понятно. Но возможно, разработчики имели ввиду, что на экране в большом окне будет отображаться телепрограмма, а в маленьком — запись или наоборот. Это мы выясним при тестировании. Как проверим и функцию запланированной записи при выключенном компьютере. Очень интересно, как ТВ-тюнер будет пробуждать компьютер из режима Suspend To RAM или из состояния полного выключения. А пока что посмотрим на комплект поставки XPert TV-PVR 883.

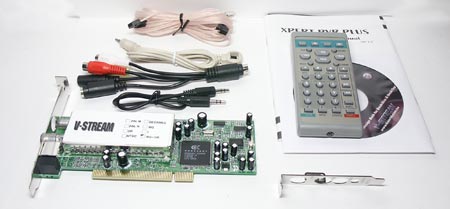

Комплект поставки тюнера немного отличается от тех, к которым мы привыкли:
Сама плата ТВ-тюнера
Панелька для установки в 2U корпуса
Аудиокабель стерео с двумя 3.5 мм разъёмами
Пульт дистанционного управления
ИК-датчик пульта дистанционного управления
Компакт-диск с драйверами и программным обеспечением
Две инструкции пользователя на русском языке
Как ни странно, но батареек к пульту дистанционного управления в комплекте не прилагается. Вообще, по сегодняшним меркам, это даже выглядит странно — 99% современных ТВ-тюнеров имеют пульты дистанционного управления, поставляющиеся в комплекте с батарейками.

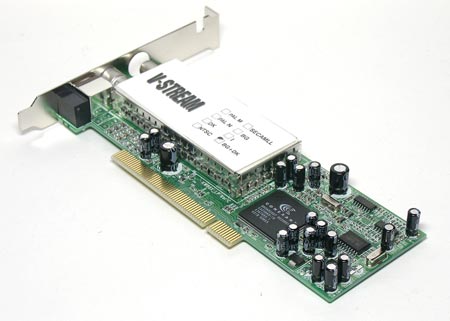

Конструкция ТВ-тюнера так же немного отличается от привычных нам плат тюнеров. Как видно на фотографии, XPert TV-PVR 883 собран на плате с интерфейсом PCI, рассчитанной на установку в корпуса толщиной 2U. Поэтому в комплекте к плате поставляется панелька для установки тюнера в подобные корпуса. Конечно же, в серверы никто не будет устанавливать ТВ-тюнер, но вот в корпуса формата Baby (горизонтальные) типа U-buddie или некоторые Barebone-компьютеры, рассчитанные под 2U платы — вполне. Уменьшенная высота платы привела к тому, что число разъёмов на задней панельке сократилось до четырёх. Слева направо, сверху вниз это:
Комбинированное 8-контактное Mini-Din гнездо для подключения кабеля-разветвителя
Гнездо для подключения датчика пульта ДУ

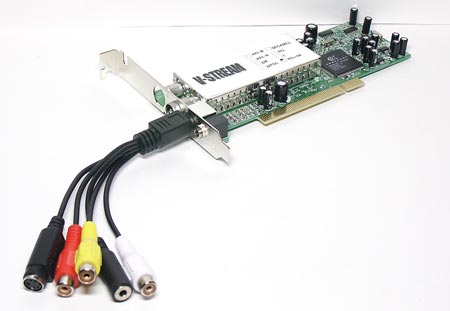

Вместо привычных нам разъёмов линейного аудиовхода, линейного аудиовыхода и ТВ-входа, на самом тюнере установлено одно гнездо, к которому подключается специальный кабель.
Этот кабель имеет пять гнёзд:
- Видеовход S-V >Аудиовыход здесь представлен 3.5 мм гнездом. К этому гнезду подключается кабель для соединения тюнера со звуковой картой. Для ввода звука в тюнер используются два композитных аудиогнезда. К ним намного удобнее подключать, скажем, видеомагнитофон или DVD-плеер. ТВ-вход на тюнере так же имеет два гнезда: композитное и S-Video, но это уже стандартная опция для современных тюнеров.
Внутренних разъёмов на тюнере нет. Хотя, несмотря на небольшие размеры печатной платы, здесь вполне мог бы уместиться MPU-401 коннектор для подключения ко внутреннему входу звуковой карты. То есть, подключение к звуковой карте возможно только через внешний линейный вход. А если вместо звуковой карты используется материнская плата, у которой все три 3.5-мм гнезда заняты аналоговым домашним кинотеатром (выход на передние колонки, на задние колонки и на центральный канал), то ТВ-тюнер подключить будет некуда. И хотя это — один случай из десяти, но тем не менее.
Пульт ДУ в данном тюнере имеет оригинальную форму. Толстоватый с одной стороны, где расположен отсек для батареек, с кнопками разной формы, — он чем-то напоминает советский дизайн, несмотря на то, что все надписи на пульте сделаны на английском языке. Но как бы то ни было, пульт весьма эргономичен и удобен.
Но достаточно говорить об аппаратной части ТВ-тюнера. Посмотрим, что у нас по части программного обеспечения. Тюнер XPert TV-PVR 883 для работы использует wdm драйверы. После установки платы в компьютер первым делом надо произвести инсталляцию этих драйверов с компакт-диска, а только затем устанавливать программу просмотра каналов. При инсталляции этой программы надо указать, что вы находитесь в России (если это действительно так и есть), чтобы программа выбрала стандарт SECAM как основной. В противном случае телевещание у вас на компьютере будет чёрно-белым.
Первое, что бросается в глаза при запуске программного обеспечения, так это его дизайн. Он возвращает нас на два года назад, когда были совершенно иные требования к дизайну. Большие кнопки, простые надписи, хоть и на русском языке, — возможно, в скором времени придётся использовать программы от разработчиков-энтузиастов. Но, как говорится, к дизайну можно привыкнуть. Программа позволяет произвести сканирование сразу антенных и кабельных каналов. Здесь предусмотрен только один способ автоматического сканирования.

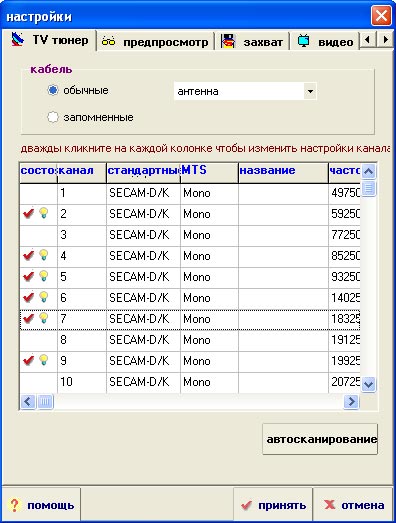

Поиск программ производится очень быстро. В результате из 15 каналов, которые принимает телевизор Samsung, ТВ-тюнер нашёл 10, 8 из которых имели достаточно хорошее качество. Сравнивая с результатами других тюнеров, могу сказать, что это средний результат. Подстройка каналов производится в настройках путём передвижения ползунка влево или вправо. Один шаг ползунка изменяет частоту на 0.05 МГц, но реализация подстройки сделана так, что подстроить каналы не получается — при изменении частоты они просто пропадают.

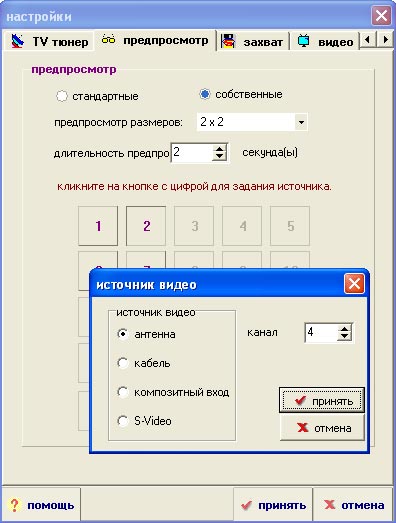

Интересно сделаны настройки предпросмотра каналов. На каждый квадратик можно выбрать свой источник, то есть, при предпросмотре матрицы каналов, в одном из квадратиков может демонстрироваться телевизионная программа, в соседнем — сигнал с видеомагнитофона на композитный вход, а в третьем — сигнал, подаваемый на вход S-Video. В других тюнерах мы подобного не встречали.

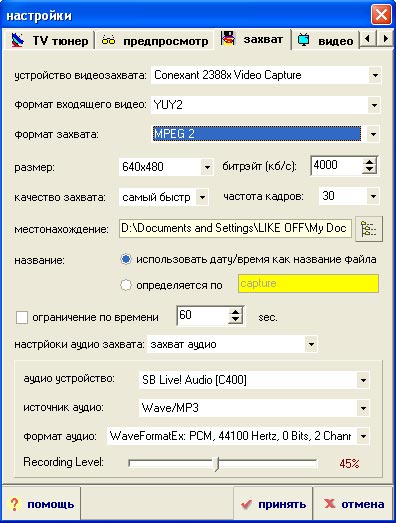

В настройках записи можно выбрать качество и формат, в котором будет вестись запись, но нельзя добавить какой-нибудь из кодеков, установленных в системе. На последней закладке можно разрешить функцию "картинка в картинке".
Картинка в картинке — это не просмотр сразу двух каналов, а возможность одновременного просмотра вашей записи и телевизионного канала. Чтобы, например, посмотреть, что вы записали в то время, пока запись приостановлена на время рекламы. Очень удобно, кстати.
Что касается ещё одной функции — записи при выключенном компьютере, то она реализуется при поддержке компьютером функции Hypernate, то есть Suspend To Disk, когда компьютер в спящем режиме сбрасывает всю информацию из памяти на жёсткий диск и выключается. Так что ещё одна загадка возможностей ПО раскрыта.

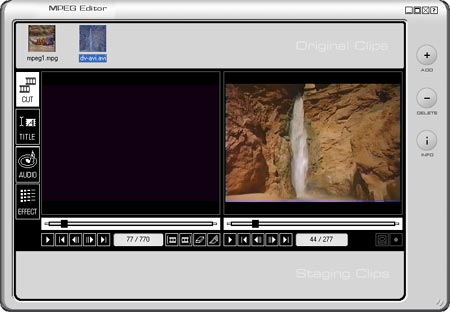

Помимо программы для просмотра ТВ и радиовещания, в комплект программного обеспечения тюнера XPert TV-PVR 883 входит утилита для кодирования в формат MPEG, программа для редактирования записей, сделанных в формате MPEG и программа DVD Maker для записи DVD дисков.
Давно я не встречал такого неоднозначного ТВ-тюнера, как XPert TV-PVR 883. Судите сами: отличная цифровая часть (10-битный декодер), относительно хорошая аналоговая часть (10 найденных каналов, 8 из которых имели очень хорошее качество) и бестолковое программное обеспечение.
Конечно же, некачественное программное обеспечение — это "детская болезнь" тюнера, которая, возможно, в скором времени будет излечена. Однако, в настоящее время можно попытаться использовать с тюнером XPert TV-PVR 883 одну из альтернативных программ, которые в обилии водятся на просторах глобальной сети. В остальном же, данный ТВ-тюнер относится к категории недорогих даже в своём классе со всеми отсюда вытекающими плюсами и минусами.
Михаил Дегтярёв (aka LIKE OFF)
15/01.2004
| 19 мая 2005 |
Последнее время на российском рынке TV тюнеров нет-нет, да появляются новые имена, причем частенько такие, которые сразу становятся лидерами. Компанию Kworld трудно назвать новичком — основана она была в 1999 году, да и на российском рынке ее TV тюнеры уже давненько. Однако их по каким-то причинам так мало, что встретиться с тюнерами Kworld один на один у прилавка компьютерного магазина практически невозможно.
Но, если устройство существует, пусть и не в таком огромном количестве, как аналогичные, то его обязательно надо протестировать, чем мы с вами сейчас и займемся. А рассматривать мы будем внутренний PCI ТВ-тюнер Kworld XPERT TV — PVR 883.
Комплектация
В общем-то, коробочка весьма необычна по своему стилю оформления. Например, посмотрев на ее лицевую сторону, я вначале решил, что смотрю на нее сзади, правда, это личное впечатление. 🙂 Ну а вот разноцветный шрифт, аббревиатуры типа "ЗЗВВК" (Запись в Запланированное Время при Выключенном Компьютере) и корявые русскоязычные фразы — это уже не только личное. Если сопоставить оформление этого бокса с коробками других производителей, то выглядеть это будет также, как если бы рядом с профессиональным снимком известного фотографа повесили бы карточку в стиле "я и моя собака" от любителя Иванова из деревни Гадюкино. 🙂
Но по одежке лишь встречают, поэтому пора заглянуть внутрь. Вместе с карточкой поставляется пульт ДУ, выносной ИК порт, FM антенна, видео/аудио кабель-разветвитель, уменьшенная металлическая внешняя панель под разъемы, CD с драйверами и рабочей программой, а также полностью русские инструкции по установке и работе с ПО и тюнером.
Не хватает только одного — пары ААА батареек для пульта ДУ. Странно, на них экономят, что ли. Ну а для чего же нужны все остальные комплектующие этой карточки, рассмотрим чуть ниже.
Конструкция
Итак, первое, что отличает PVR 883 от большинства современных TV тюнеров, так это ее геометрия. Дело в том, что карта эта, так называемая, низкопрофильная, т.е. в виде вытянутого прямоугольника. Благодаря этому она не только помещается в обыкновенные ATX корпуса, но и во многочисленные появляющиеся сегодня их мини варианты: U-buddie, Barebone (не все) и др.
Именно для этого в комплекте с картой и идет дополнительная сменная уменьшенная пластина под разъемы. По этой же причине и разъемов на карте немного — гнездо FM антенны, гнездо TV антенны, гнездо под разветвитель аудио/видео и гнездо для подключения выносного ИК датчика.
Гнездо FM антенны не совсем обычное — это RCA разъем. Такой тип подключения применяется на всех TV тюнерах компании Kworld.
Ну и конечно, совершенно необычным является разветвитель. Этот небольшой кабель представляет из себя набор из S-Video входа, трех композитных RCA стерео аудио и видео входов, а также 3,5 мм штекер minijack (аудиовыход) для подключения тюнера к звуковой карте. В общем, отличие от большинства современных тюнеров здесь одно — вместо аудиовхода minijack используется вход RCA, что, пожалуй, даже удобнее. А вот отсутствие внутренних аудио разъемов на плате понять сложно. Наличие сегодня их почти на каждом тюнере ставит PVR 883 в неловкое положение.
Но вернемся к рассмотрению самой платы. Её сердцем служит Conexant CX23883-19. Это достаточно свежий 10-битный чип, который технически не только не уступает Philips 7134, но и превосходит его по некоторым характеристикам (SAA7134HL — чипсет 9-битный). Само собой — это основа качественной картинки. Осталось только грамотно распорядиться этим потенциалом.
Вторым кирпичиком качественного и уверенного приема телепередач служит ВЧ блок. Эта металлическая коробочка распласталась почти по всей плате. Модуль промаркирован как TVision TNF-9533-B/DF. Этот селектор встречается и на других продуктах от Kworld, но вот на тюнерах других производителей видеть его ранее не приходилось.
В остальном же плата забита под завязку — производителю даже пришлось не ограничиваться односторонним монтажом и переползти на тыльную сторону.
Здесь расположен полупроводниковый FM тюнер Philips TEA5767, уже отлично зарекомендовавший себя ранее, и его элементная база. Ну а пайка достаточно качественная.
Итак, подводя итоги по конструкции, хочется отметить ряд очень необычных решений, таких как низкопрофильная геометрия, наличие 8-контактного аудио/видео гнезда, 10-битный чипсет, полупроводниковый FM тюнер и ВЧ блок от TVision, а не Philips.
Пульт ДУ
Пульт выглядит скорее архаично, чем стильно. Какой-то весь прямоугольный, без малейшего намека на стиль и проработку дизайна. Естественно, что и в руке он при этом сидит абы как.
Кнопок на пульте 36 штук, так что этого достаточно для нормальной работы.
В целом же, если сама плата тюнера представляет из себя смелое и сильное решение, то пульт к ней — это что-то совсем старое и не очень симпатичное.
Олег Скрипкин
Редакция выражает благодарность за предоставленное на тестирование оборудование компании ULTRA Electronics (т.(495)775-7566, www.ultracomp.ru).
Технические характеристики
Компания Kworld, производитель ТВ-тюнера, попавшего сегодня в обзор, с уверенностью заявляет, что входит в тройку лучших производителей ТВ-продукции для ПК в мире. Впрочем, для такой самооценки у них есть все основания, на счету Kworld несколько нововведений в этой индустрии, в частности, их ТВ-тюнеры первыми научились сжимать видео в MPEG I/II. Герой этого обзора тоже не лишен сюрпризов и приятных особенностей: в его арсенале автоматическое включение компьютера и запись в запланированное время, режим «картинка в картинке», захват видео в формат MPEG4, конвертирование видео в DVD и SVCD форматы. Обо всем по порядку.
Комплектация оказалась стандартной для устройств такого класса, никаких сюрпризов, но и никаких огорчений: само устройство, кабели, ИК-порт, пульт (ну и что, что в комплекте нет батареек), подробная инструкция по установке железной и программной частей на русском языке, FM-антенна (3 метра длиной), диск с драйвером и ПО. К ПО вернемся попозже, а пока поговорим об установке. По сравнению с младшими моделями серии XPERT, 883-я стала меньше по высоте, это окажется важным фактором для владельцев бэйрбонов. Из-за этого у девайса всего четыре разъема: ИК-порт, FM-антенна, ТВ-антенна и дополнительный 8-контактный разъем для подключения аудиовидеокабеля. То есть не того аудио-видео, к которому мы все привыкли, а своего собственного, с помощью которого карта общается с другими устройствами. На нем собраны следующие разъемы: линейный звуковой выход (длины провода должно хватить и до входа встроенной звуковой карты), S-Video, аудиовходы и коаксиальный вход. При подключении возникли небольшие трудности – широкий штекер ТВ-антенны не позволял подключить ИК-порт. Эта проблема легко разрешима, так что не стоит паниковать.
PVR PLUS – так называется фирменная программа для работы с этим ТВ-тюнером. Софтина умеет очень многое: начиная от просмотра и захвата видео и заканчивая декодированием отснятого материала в DVD или SVCD с последующей записью на носители соответствующего формата.
Первое, что предлагает программа после установки – выбрать телевизионный стандарт или регион, если в вопросе стандарта есть сомнения. Вслед за этим предлагается просканировать весь диапазон частот (для двух типов источников – антенны и кабельного ТВ). Поиск занимает совсем немного времени, вся информация о найденных каналах (частота, название, формат звука) представляется в таблице. Помимо задания названия и порядкового номею0 каждого из каналов, можно выбрать, с моно- или стереозвуком каждый из них будет воспроизводиться и записываться. Качество приема ТВ-сигнала хорошее и нареканий не вызвало. Из 14 каналов, которые корректно воспроизводит наш телевизор, ТВ-тюнер нашел в режиме автосканирования лишь восемь (не было дециметровых каналов). При этом поиск каналов осуществляется с шагом в 0.5 МГц, в то время как наши с тобой каналы расставлены с шагом 0.25 МГЦ. Для более детального поиска используй free scan в мастере настроек ТВ при первом запуске ПО!
Следующая закладка меню – настройка предпросмотра. Функция создана специально для тех, кто любит баловаться с переключателем каналов в поисках интересного. В режиме предпросмотра экран разделяется на несколько прямоугольников (от четырех до двадцати пяти), каждому из которых соответствует один канал. В течение нескольких секунд (от 2 до 20) зритель видит один из них, после чего картинка замирает и происходит переход в следующий прямоугольник. Таким образом, информация о текущих передачах подается нам куда эффективнее, чем при простом пролистывании.
Следом за настройками предпросмотра расположилось меню захвата видео. Наиболее важными параметрами тут будут формат и качество захвата видео, аудио, а также разрешение картинки. Стоит сказать пару слов о поддерживаемых форматах: помимо экзотичных DVD и SVCD, присутствует более привычный MPEG4. Однако для этого программа требует установки Microsoft MPEG4 или DivX-кодека (пара слов об этом будет сказана позже), на что производитель обращает внимание на официальном сайте, коробке и в инструкции (по крайней мере, именно так обстоит дело с PVR PLUS версии 2.0.2.0). Разрешение видео может изменяться от 160×120 до 720×576 (всего 8 вариантов), при этом для таких форматов, как DVD, VCD и SVCD, параметры битрейта и разрешения заблокированы. Качество аудио можно менять в широких пределах: от монофоничного с частотой дискретизации 8 кГц до стереофонического с частотой 96 кГц.
На предпоследней закладке собраны настройки изображения: цвет, яркость, контрастность и прочие. Именно здесь можно изменить стандарты видео (всего девять разновидностей PAL и SECAM), соотношение размеров экрана (4:3, 16:9). А вот последнее из меню настроек видео позволяет нам выбрать кодек MPEG4. Таким образом, подойти может любой современный DivX-кодек, который наверняка установлен на твоем ПК. Для того чтобы ТВ-тюнер использовал именно его и не посылал тебя за микрософтовским, в меню нужно выбрать MPEG4 Codec – Divx.
Совет
По умолчанию в твоей системе устройством, с которого производится запись звука, служит CD-ROM или микрофон. Для того чтобы записанные тобой программы сопровождались аудиорядом, необходимо в качестве входа для записи указать Line-In. Проследуй по адресу «Панель управления – Звуки и аудиоустройства – закладка Громкость – Дополнительно – Параметры – Свойства». В этом окне выбираем «запись» и жмем ok. В появившемся окне отмечаем галкой Line-In. Готово.
Но куда как чаще ты будешь видеть не эти меню, а стандартное окошко программы, которое спланировано несколько неказисто, кнопки маленькие и непривлекательные.
FM-тюнер за считанные секунды обнаружил 50 станций в диапазоне частот от 65 до 108 МГц. Не все из них уверенно принимались, кое-где был уловим шум. Наверняка сказалось то, что антенна во время теста была в глубине комнаты, а не у окна. Подстройка частоты выполняется с точностью в 0.05 МГц. Как и в случае с видеонастройками, меню настроек FM-тюнера предлагает нам выбрать формат звука (стерео или моно, частоту дискретизации от 8 до 96 кГц), обозвать все станции именами и присвоить им номера, тип (MP3, WAV) и местоположение записываемого файла.
Случается, нужно на минуту отлучиться от телевизора или компьютера, а пропускать интересные моменты ой как не хочется. Тогда можно воспользоваться функцией TimeShifting. Происходит как бы сдвиг времени – программа записывает в буфер пропущенный зрителем отрывок, при этом на табло виден процент заполнения буфера. При нажатии кнопки play видео включается с того момента, на котором зритель прервал просмотр.
Отдельного внимания заслуживают две функции – режим «картинка в картинке» и запись в запланированное время при выключенном компьютере. Строго говоря, PiP – это не та картинка в картинке, о которой ты подумал. Здесь на фоне какого-либо выбранного тобой телевизионного канала можно просмотреть в маленьком окошке ранее записанное видео. Как и когда пользоваться этой функцией – решать зрителю. Вторая особенность V-Stream Xpert кажется куда более практичной. Эта функция в точности повторяет функцию таймера видеомагнитофона с той лишь разницей, что компьютер может быть в спящем режиме. Это несомненный плюс: он включается в указанное время, делает запись нужной передачи и выключается. Настройки очень просты, разобраться в них сможет каждый. Более того, можно создать правило записи, например, запись каждый день в назначенное время или в строго определенный день недели. Эта фича работает на компьютерах, поддерживающих hibernate, а говоря проще – спящий режим (несмотря на название функции, компьютер должен быть в спящем режиме, но не выключен). Простая функция таймера – отключение через указанное время – также присутствует.
V-Stream Xpert – продукт, без сомнения, интересный. Качество картинки и звука хорошее. Дополнительные возможности возвышают пользователя ТВ-тюнера над теми, кто им не обладает, один TimeShifting чего стоит. Многофункциональное ПО, способное захватывать, конвертировать и писать на диски, лишено серьезных недостатков (смущает только отсутствие free scan в регулярном режиме работы). Между тем, Kworld V-SREAM XPERT TV-PVR 883 близок к народу, ибо принадлежит к нижнему ценовому диапазону (средняя стоимость на сегодняшний день составляет $35).
