Далеко не всем пользователям необходимо флагманское решение формата ATX, ведь некоторые планируют сборку компактной офисной либо домашней мультимедийной системы, и при этом не готовы существенно тратиться на покупку. Если взглянуть на спецификацию героини нашего обзора, материнской платы ASUS B85M-G, то на первый взгляд она выглядит весьма заманчивым кандидатом на покупку для реализации озвученных выше планов. Новинка предлагает не только компактный форм-фактор microATX, но и сравнительно доступную стоимость порядка $75 – 80. При этом она обладает поддержкой портов COM и LPT, актуальных в офисной среде, а также современных интерфейсов USB 3.0 и SATA 6 Гбит/с. Давайте же перейдем непосредственно к обзору и выясним, так ли она хороша, как может показаться на первый взгляд.

Спецификация материнской платы ASUS B85M-G:

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения

Частота используемой памяти

1600 / 1333 / 1066 МГц

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Чипсет Intel B85 поддерживает:

4 x SATA 6 Гбит/с (желтые)

2 x SATA 3 Гбит/с (темно-коричневые)

1 x Realtek 8111G (10/100/1000 Мбит/с)

Кодек Realtek ALC887

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 х PS/2 (для подключения мышки и клавиатуры)

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

2 x SATA 3 Гбит/с

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

64 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 2.0a, SM BIOS 2.7, DMI 2.0, WfM 2.0

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата ASUS B85M-G поставляется в привычной картонной коробке, украшенной полиграфией в фирменном стиле. Ключевым элементом дизайна лицевой панели, помимо наименований компании-производителя и модели устройства, выступает логотип технологии ASUS 5X Protection. Дополнительно здесь можно обратить внимание на поддержку операционной системы Windows 8.1, а также пакета технологий Intel Small Business Advantage.

На обратной стороне упаковки можно ознакомиться с изображением тестируемой новинки, ее краткими техническими характеристиками, а также с ключевыми особенностями и преимуществами:

• ASUS 5X Protection – подразумевает использование цифровой подсистемы питания ASUS DIGI+ VRM, защиты внешних интерфейсов и модулей оперативной памяти от повышенного тока и тока короткого замыкания, качественных твердотельных конденсаторов со сроком службы 5 000 часов при температуре 105°С, стальной интерфейсной панели с повышенной стойкостью к коррозийным процессам и микросхем для защиты от электростатических разрядов.
• USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
• Fan Xpert – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при минимальном уровне шума.
• AI Suite 3 – в комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
• GPU Boost – технология автоматического разгона интегрированной в процессор графической подсистемы.

В коробке с ASUS B85M-G мы обнаружили вполне стандартный для недорогой модели набор аксессуаров:

• диск с драйверами и утилитами;
• инструкцию пользователя;
• два кабеля SATA;
• заглушку интерфейсной панели.

Дизайн и особенности платы

Материнская плата ASUS B85M-G выполнена на печатной плате темно-коричневого цвета в формате microATX (233 х 193 мм). Отдельной благодарности компания ASUS заслуживает за грамотный подход к оформлению внешнего вида: несмотря на свою относительно доступную стоимость, выглядит новинка достаточно свежо и стильно.

Что же касается компоновки набортных элементов, то все порты и разъемы расположены на оптимальных местах, поэтому проблем со сборкой системы на основе новинки у вас не возникнет.

Как видим, производитель позаботился о том, чтоб установленная видеокарта не мешала подключению и отключению модулей оперативной памяти, оснастив DIMM-слоты защелками только с одной стороны.

Взглянув на обратную сторону новинки, можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что радиатор охлаждения чипсета закреплен на пластиковых клипсах.

В нижней части текстолита расположены следующие порты и разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, разъемы COM и LPT, джампер для сброса CMOS, две колодки для активации дополнительных интерфейсов USB 2.0, а также колодка подключения фронтальной панели. Всего на плате реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели. Все они реализованы силами чипсета Intel B85.

Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с желтого цвета и двумя SATA 3 Гбит/с темно-коричневого. Все разъемы функционируют благодаря набору системной логики.

Отметим, что при установке габаритных видеокарт доступ к нескольким портам SATA может быть затруднен, но не перекрыт полностью. В случае установки графического ускорителя с трехслотовым кулером, расположенный перпендикулярно порт SATA 6 Гбит/с будет недоступен.

Системная плата ASUS B85M-G оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.0. Всего на тестируемой модели их четыре: два внешних и два внутренних. Все они реализованы силами чипсета.

Система охлаждения рассматриваемой платы состоит только из одного алюминиевого радиатора, который осуществляет отвод тепла от набора системной логики Intel B85. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 35,8°C;
• полевые транзисторы подсистемы питания процессора – 81,0°C (при разгоне − 97,7°C);
• дроссели подсистемы питания процессора – 61,1°C (при разгоне − 78,1°C);
• ШИМ-контроллер ASP1253 − 46,5°C (при разгоне − 49,8°C).

Полученные результаты можно охарактеризовать как средние. В номинальном режиме никаких проблем нет, но при значительном оверклокинге неприятно сказывается отсутствие радиатора на МОП-транзисторах подсистемы питания. В защиту ASUS B85M-G скажем, что она изначально и не позиционируется в качестве решения для разгонных экспериментов.

Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1253. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

Для расширения функциональности материнской платы ASUS B85M-G у пользователя есть в распоряжении три слота:

1. PCI Express 3.0 x16 (в режиме х16);
2. PCI Express 2.0 x1;
3. PCI Express 2.0 x1.

Отметим, что в случае установки видеокарты с двухслотовой системой охлаждения, у вас в свободном доступе останется только слот PCI Express 2.0 x1.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub, переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D, которая управляет работой системного вентилятора, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. А фирменная утилита Network iControl поможет управлять сетевыми ресурсами в режиме реального времени.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

Интерфейсная панель модели ASUS B85M-G включает в себя следующие порты:

• 1 x DVI-D;
• 1 x D-Sub;
• 1 x HDMI;
• 2 x PS/2 для подключения мышки и клавиатуры;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 x USB 2.0;
• 3 x аудиопорта.

Конфигурация интерфейсной панели выгодно отличается поддержкой портов USB 3.0, а также тремя видеовыходами, включая цифровые HDMI и DVI-D. Отдельно отметим возможность вынесения на интерфейсную панель ПК портов COM и LPT при помощи соответствующих разъемов на печатной плате. А среди особенностей выделим лишь неудобное подключение многоканальной акустики, для чего придется использовать аудиовыходы на фронтальной панели корпуса или передавать звук по HDMI.

У ASUS B85M-G имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как другой предназначен для системной вертушки.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

Либо привычный «Advanced Mode», где все настройки необходимо производить вручную.

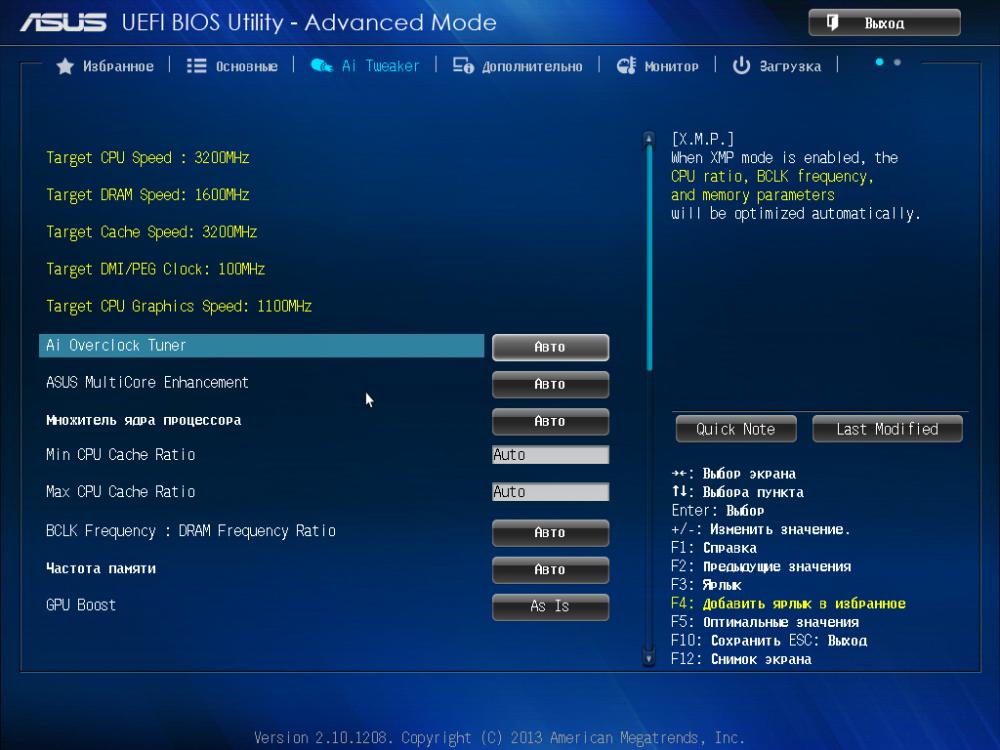

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

Также при необходимости можно получить доступ к регулировкам задержек памяти.

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+ VRM.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Очередь просмотра

Очередь

• Удалить все
• Отключить

YouTube Premium

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

Всем привет. Это кнал #Xeon

Обзор материнской платы ASUS B85M под сокет 1150.

Композиция "Boom" принадлежит исполнителю Audionautix. Лицензия: Creative Commons Attribution (https://creativecommons.org/licenses/. ).
Исполнитель: http://audionautix.com/

Всем Спасибо и приятного просмотра)))

Поддержать канал и воплотить в жизнь новые идеи, а также помочь сделать качество роликов лучше , можно так:

Webmoney:
Гривны — U943675731809
Доллары — Z224192082015

• Характеристики
• Обзоры 5
• Отзывы 52
• Вопрос-ответ 880
• Сертификаты 3

Данная материнская плата построенна на чипсете Intel B85. Сокет LGA 1150 с поддержкой процессоров с ядром Haswell. Вначале я думал на каком сокете собрать домашний ПК, 1150 или 1155 ? 1155 уже довольно продолжительное время присутствует на рынке, выбор материнских плат больше и цена на них ниже. В то же время читал по некоторым материнским платам на 1150 сокете, что у них бывают ошибки в биосе: то они не запускают некоторые типы памяти, то перевод на русский язык "кривой". Но в итоге решил приобрести материнскую плату на новом сокете LGA 1150, а чтобы обезопасить себя от возможных глюков, решил купить плату фирмы Asus.

Итак, по каким причинам выбрал эту материнскую плату среди других:

Форм-фактор — mATX. Изначально планировал собирать систему в маленьком системном блоке. Раньше была система на плате ATX и по себе знаю, что не нужна эта куча разъемов PCI, так зачем переплачивать за то, чем не пользуешься ?

Кол-во слотов DD3 памяти — 4. Удивительно, хоть эта плата имеет форм-фактор mATX, но на ней расположено 4 слота DDR3 памяти. Считаю это большим плюсом. Все таки при малом бюджете можно постепенно покупать планки меньшей емкости, чтобы достичь желаемого объема оперативной памяти.

Наличие слота PCI-E 3.0. Тут конечно мало чем удивить можно, но попадаются платы со слотом PCI-E 2.0.

2 внешних USB 3.0 и 4 внешних USB 2.0. Учитывая тот факт, что разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, зачем вообще ставить USB 2.0 ? Может из-за тго, что USB 3.0 более актуален при копировании больших объемов информации на носители, тогда как USB 2.0 прекрасно справляется со всеми остальными функциями. Тогда двух разъемов USB 3.0 вполне хватит.

Наличие расширения USB 3.0 на материнской плате. Специально покупал корпус с выведенным на переднюю панел разъемом USB 3.0 и для этого и материнскую плату выбирал.

Наличие угловых разъемов SATA. Они расположены как раз в той области, где устанавливается видеокарта. В некоторых материнских платах бывает такое, что после установки видеокарты, она перекрывает несколько разъемов SATA из-за своей нагроможденной системы охлаждения. Здесь все предусмотрели инженеры. Порадовало.

По всем моим запросам удовлетворила меня данная материнская плата, зашел еще на сайт Intel и ознакомился с возможностями чипсета Intel B85:

Вот такой бюджетный "чипсетик", в котором есть все, что нужно для простого пользователья. Да, сейчас возможно и дороговато, но ведь это вопрос времени.

Вот в такой коробчонке пришла материнская плата:

На лицевой стороне красивые надписи о пятикратной защите данной материнской платы ( 5X PROTECTION)

Коротко о мерах защиты:

DIGI+ VRM. Точное управление питанием и долгосрочная стабильность. Обеспечивает процессор необходимой мощностью в течении всего времени работы.

ENhanced DRAM Overcurrent Protection. Защита от короткого замыкания. Самовосстанавливающиеся предохранители предотвращения перегрузки по току и короткого замыкания портов ввода-вывода DRAM.

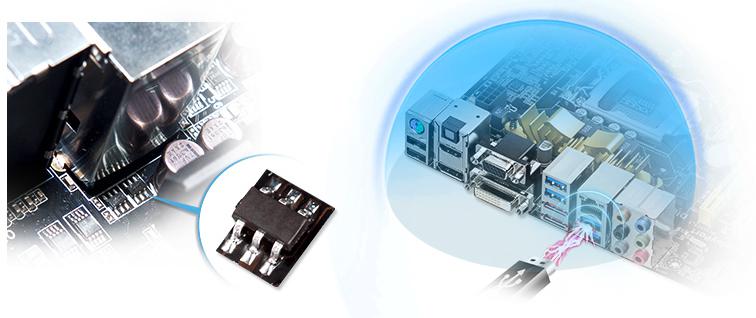

ESD Guards. Защита от электростатического разряда. Обеспечивает больший срок службы компонентов за счет хорошего заземления.

High-Quality 5K-Hour Solid State Capacitors. Качественные твердотельные конденсаторы обеспечивают срок службы 5.000 часов, что в 2,5 раза больше, чем у традицонных конденсаторов.

Stainless Steel Back I/O. I/O панели изготовлены из прочной и коррозионно-стойкой нержавеющей стали.

Радует, что компания так отвественно подходит к улучшению качества товара. Хотя наверно большинство покупателей и не думает об этих мерах при покупке материнской платы, тем более когда все написано на английском языке. Да и стоит ли переживать, когда гарантия на нее 3 года. Она за первую половину гарантии морально устареет.

Но вернемся непосредственно к материнской плате .

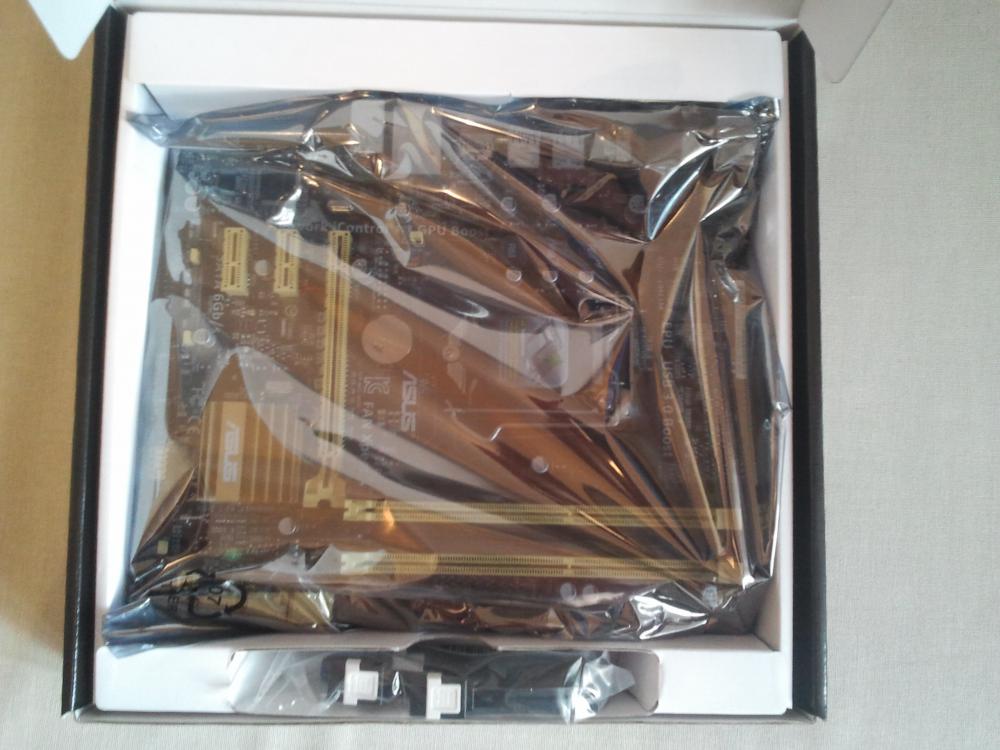

Внутри коробки все как обычно, материнская плата уложена в антистастический пакет. В нижней части коробки, рядлм материнской платой имеется специальный отсек, в котором расположены два SATA кабеля, один из которых — угловой. Остальные аксессуары "прячутся" на дне коробки, под материнской платой:

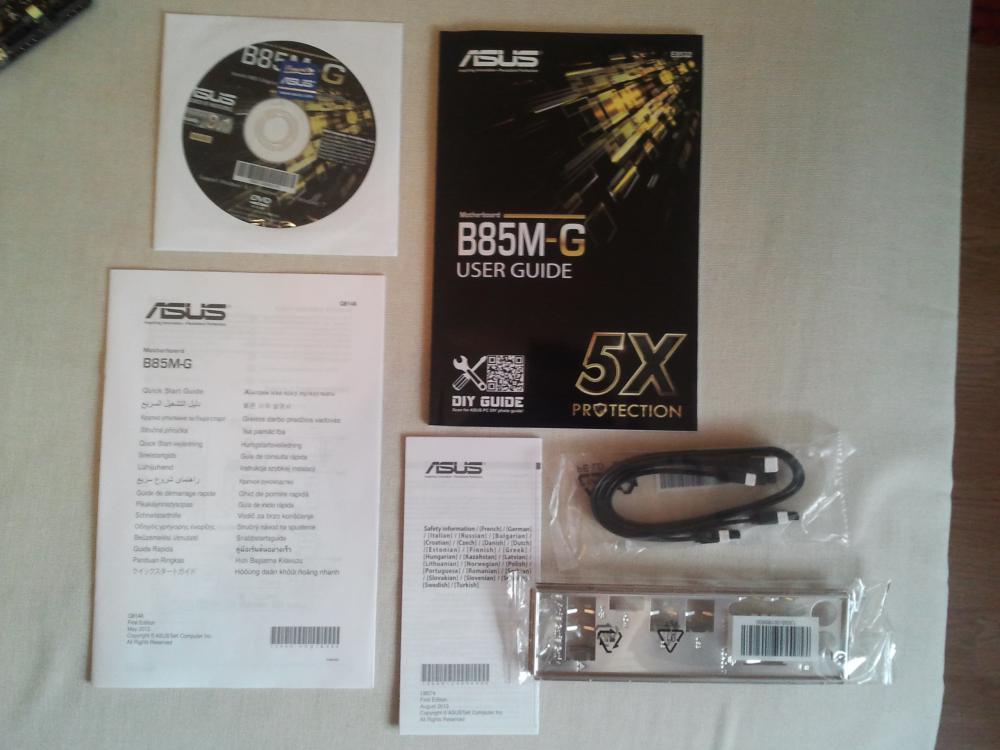

В комплект поставки входят:

Заглушка на заднюю панель корпуса;

Руководство пользователя на английском языке;

Диск с драйверами и программным обеспечением.

Такой вот бюджетный комплект. В принципе, больше ничего и не нужно.

Вот так выглядит сама материнская плата без пакета:

Размеры материнской платы — 233х193 мм, что соответствует форм-фактору mATX. Первое, что бросается в глаза — это конечно наличие 4 слотов DDR3 (что нехарактерно для плат данного форм-фактора). Они попарно имеют 2 разных цвета исполнения — черный и желтый. Это значит, что для того, чтобы оперативная память работала в двухканальном режиме, необходимо ее устанавливать в слоты одного цвета,неважно какого. Отличительной особенностью является наличие защелки с одной стороны (сверху). Это так называемая Q -технология, которая призвана облегчить установку оперативной памяти. Так же специальная защелка установлена и на слоте под видеокарту. Лично я особых улучшений не заметил, ко всему привыкаешь, старые разъемы особых проблем не приносили . Но кому-то понравится больше, чем стандартные решения !

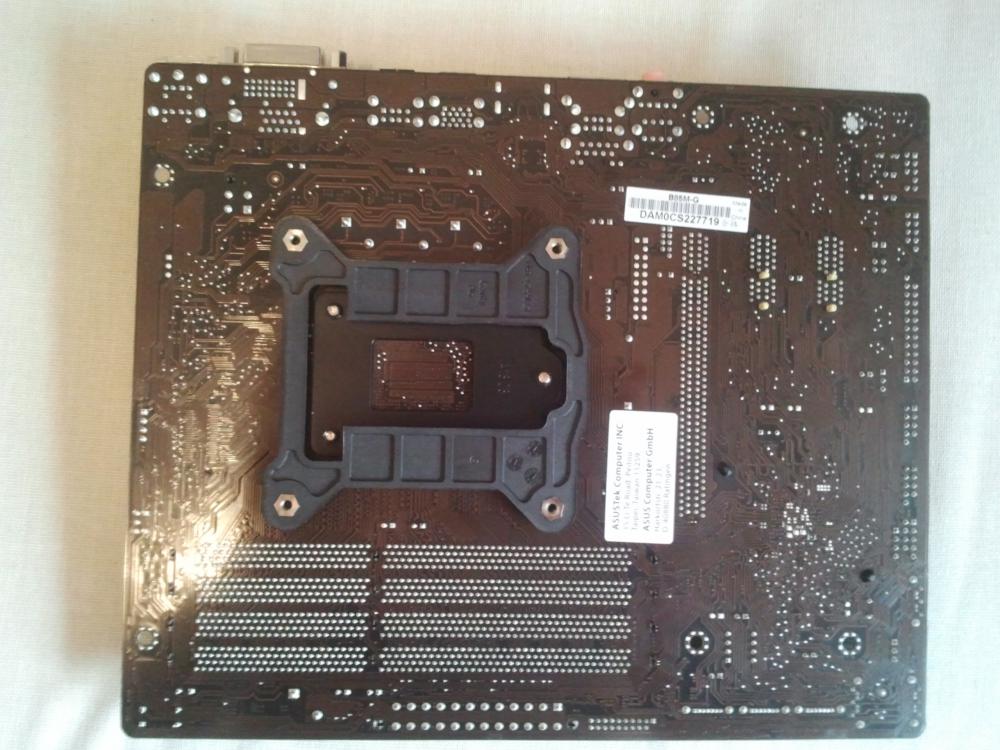

С обратной стороны платы нет распаянных элементов. Ничего интересного:

_
_

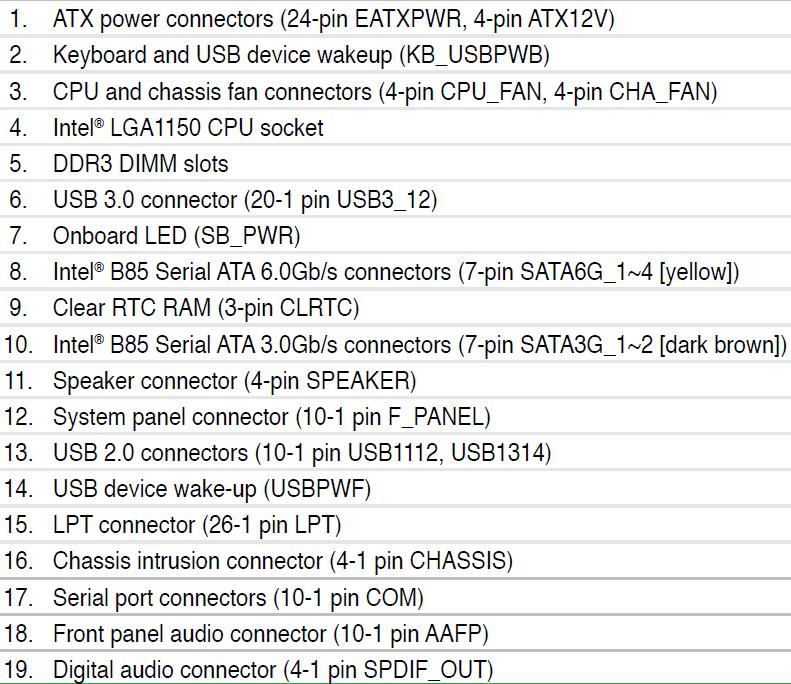

Расположение элементов в упрощенном виде:

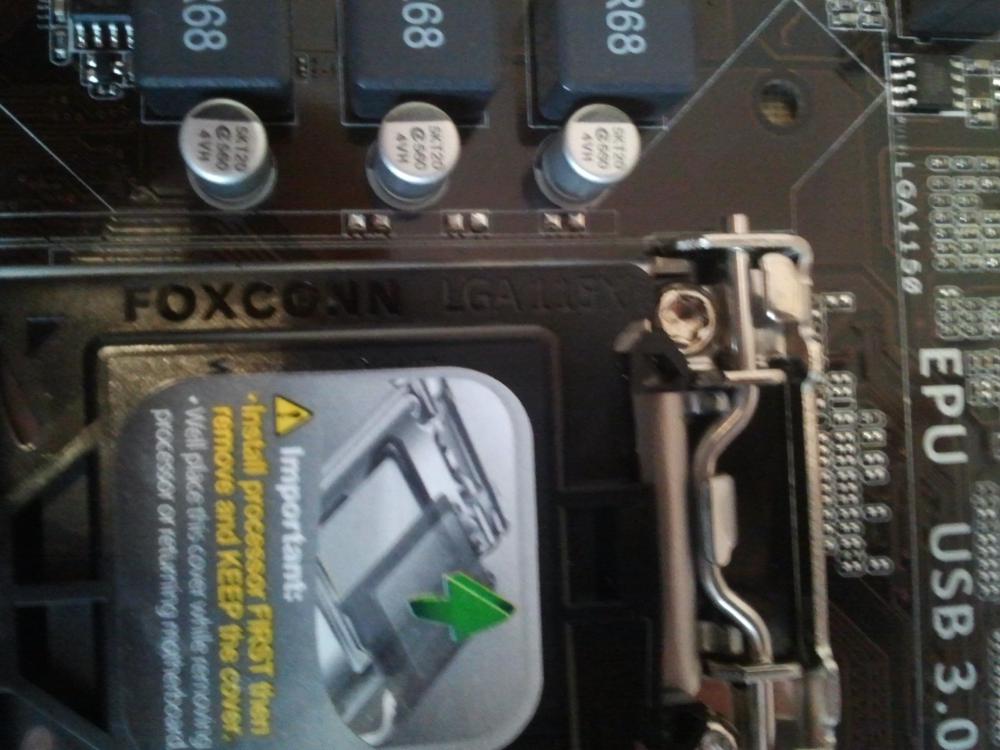

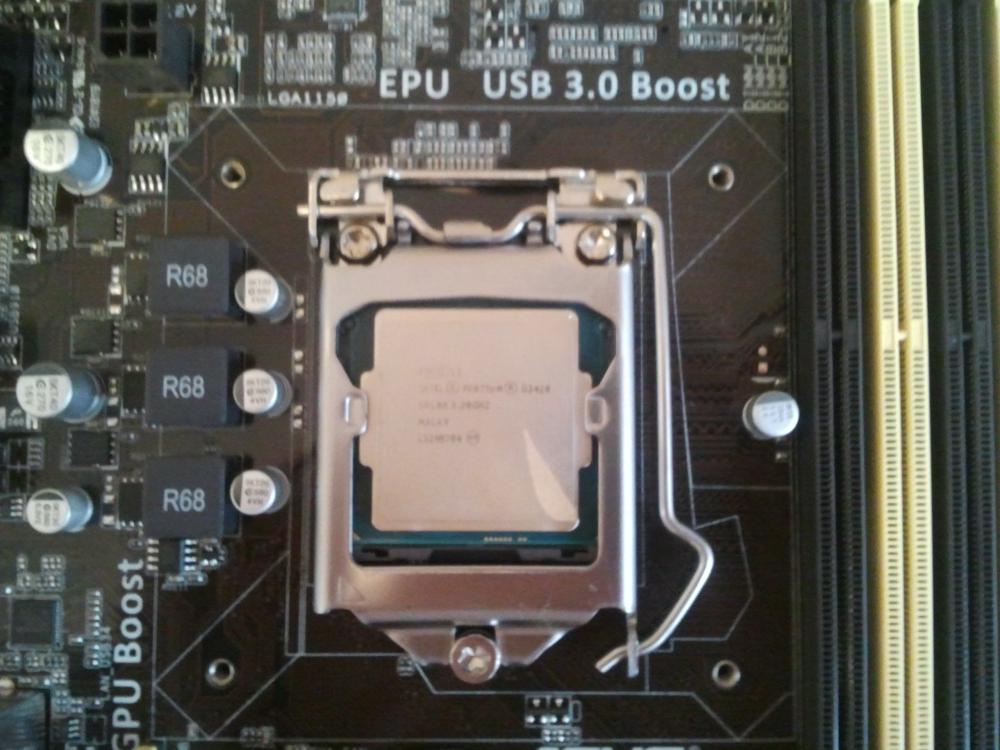

Процессорный разъем расположен в центре платы:

Надпись "FOXCONN" гласит, что разъем для Asus поставляет китайская фирма Foxconn, ну никак без них не обойтись .

Справа внизу материнской платы традиционно расположены разъемы SATA. Их тут целых 6 штук, из которых: 2- SATA II (они имеют черный цвет) и остальные 4 — SATA III (желтый цвет). 3 разъема SATA III — угловые, что считаю большим плюсом данной материнской платы, так как при установке большой видеокарты сохраняется возможность подсоединения комплектующих.

У нижнего края материнской платы расположены контакты для подсоединения плат расширения портов: COM, LPT, USB:

На задней панели материнской платы расположены:

_
_

два PS/2;

один VGA;

один DVI;

четыре USB 2.0;

два USB 3.0;

один HDMI;

один LAN;

три аудио входов/выходов 3.5-мм mini-jack.

Вот такая хорошая стандартная начинка для бюджетной платы. А большего мне и не надо !

_
_

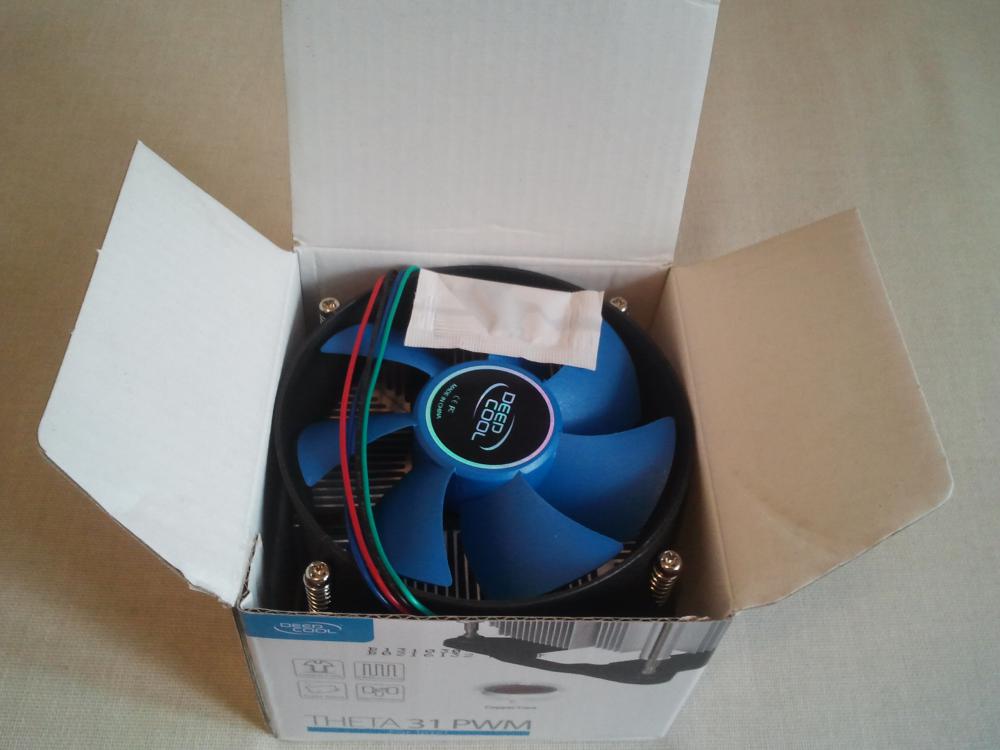

И вот такой кулер:

_
_

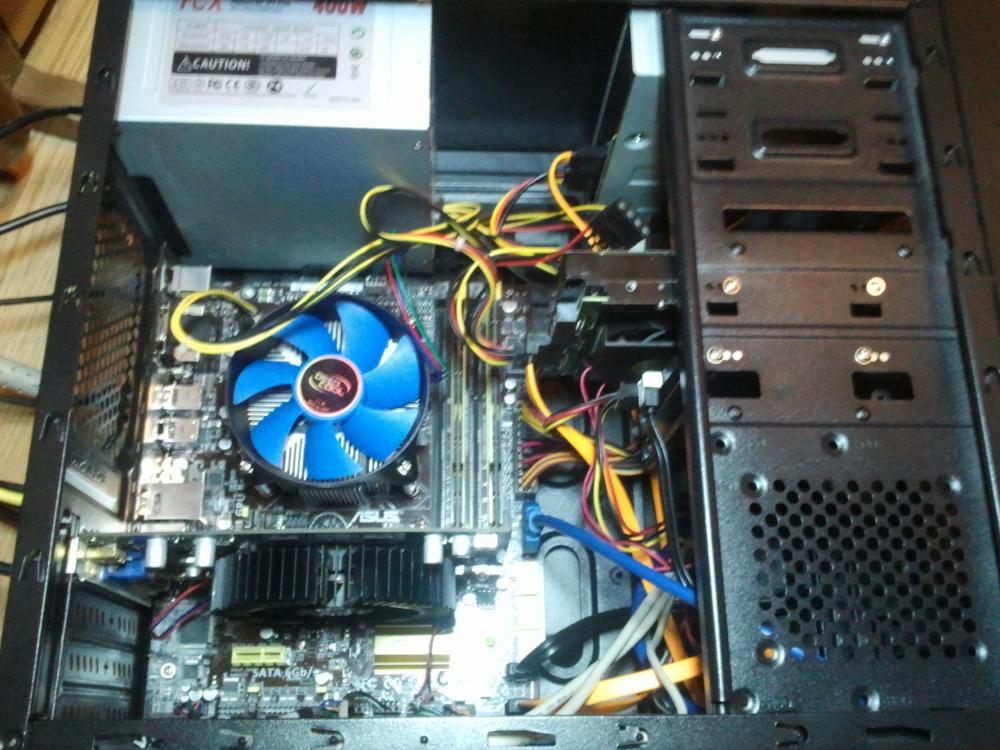

Поставил это все в корпус, выглядит примерно так:

_
_

Далее запускаем компьютер. Как известно на новых чипсетах уже установлен UEFI BIOS, который стал значительно информативней и интуитивно понятней для простых пользователей, чем его предшественник BIOS. Немного о UEFI на данной материнской плате.

Да, UEFI — это настоящий прорыв. Начиная с того, что в UEFI можно делать снимки экрана . Для этого необходимо вставить флеш карту в формате FAT32 и непосредственно в UEFI нажимать кнопку F12. Как же это удобно !

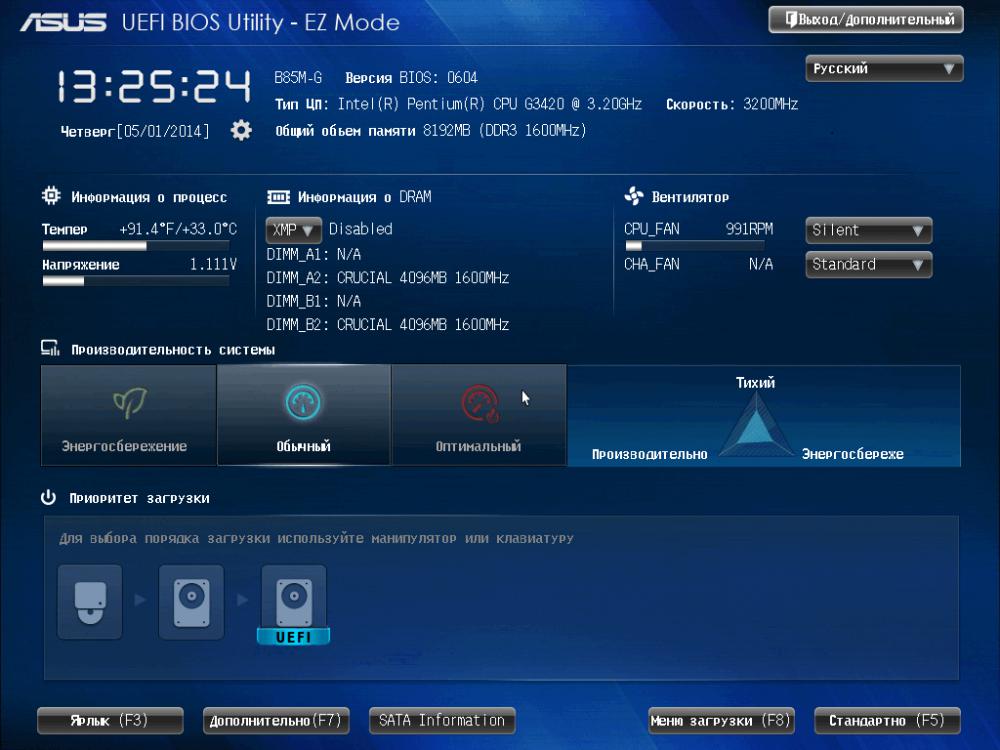

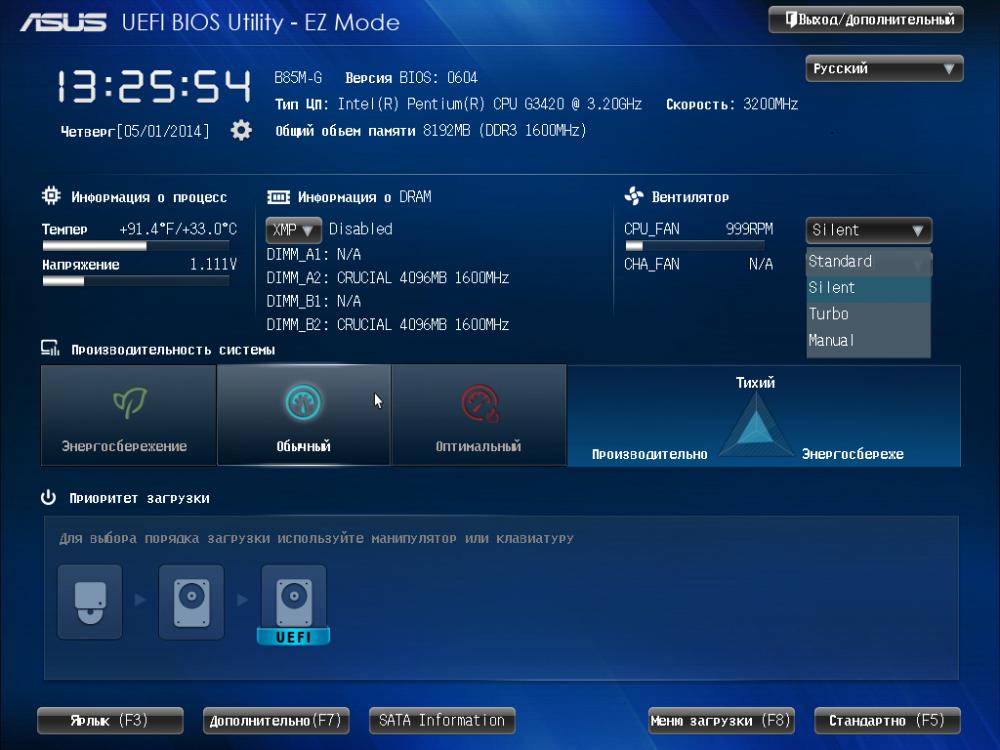

Итак, главное окно, которе появляется при загрузке:

Как видно меню руссифицировано, что очень удобно. Читал отзывы на другие материнские платы и многие писали, что на русский язык некорректно переведено. Здесь такого не наблюдается, при первом запуске был установлен английский язык, я его сразу сменил на русский:

Затем настроил время и дату, делать это легко:

Сделано все удобно, в этом окне достаточно информации для пользователя: указан тип поцессора, его частота, количество оперативной памяти и даже в какие слоты она установлена. Так же отображается информация о вентиляторах. Так как на материнской плате установлены два 4-пиновых разъема под вентиляторы ( один для процессора, второй для корпуса), то и информация отображается для двух вентиляторов, правда у меня не установлен вентилятор для корпуса. Тут же можно менять режим работы вентилятора:

Есть возможность установить производительность системы в зависимости от нужд. Доступно 3 режима:

Я сильно с этим делом не заморачивался и установил — обычный.

Внизу имеются дополнительные кнопки меню:

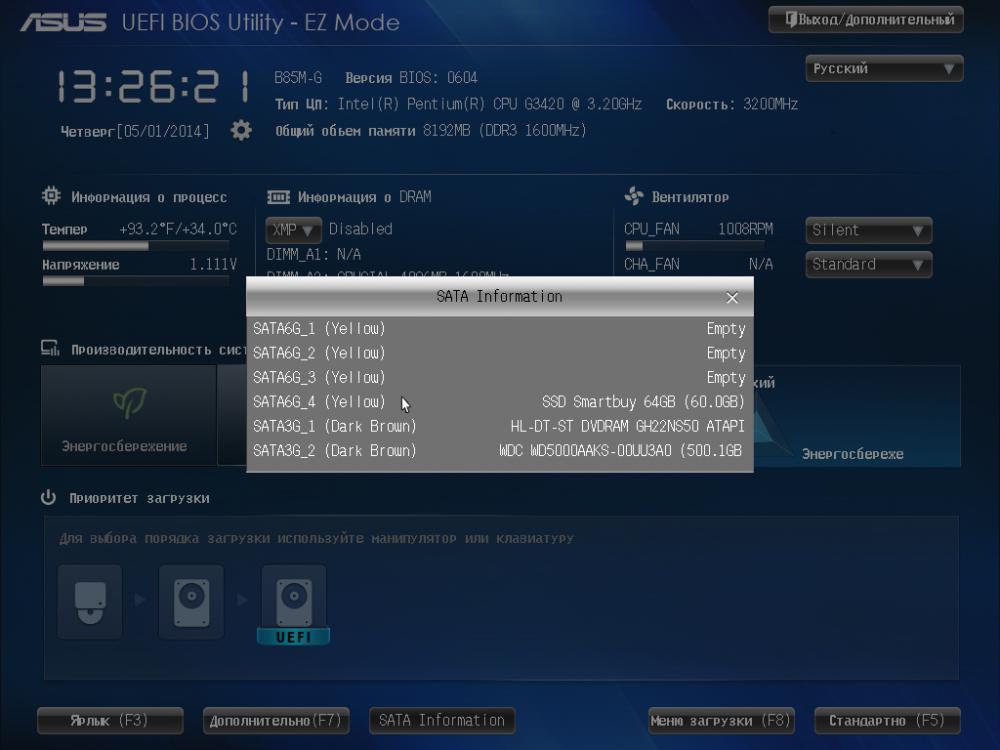

SATA Information — показывает информацию о всех подключенных к SATA устройствах

Меню загрузки (F8) позволяет выбрать устройство, с которого необходимо загрузиться компьютеру:

Стандартно (F5) позволяет установить оптимальные настройки:

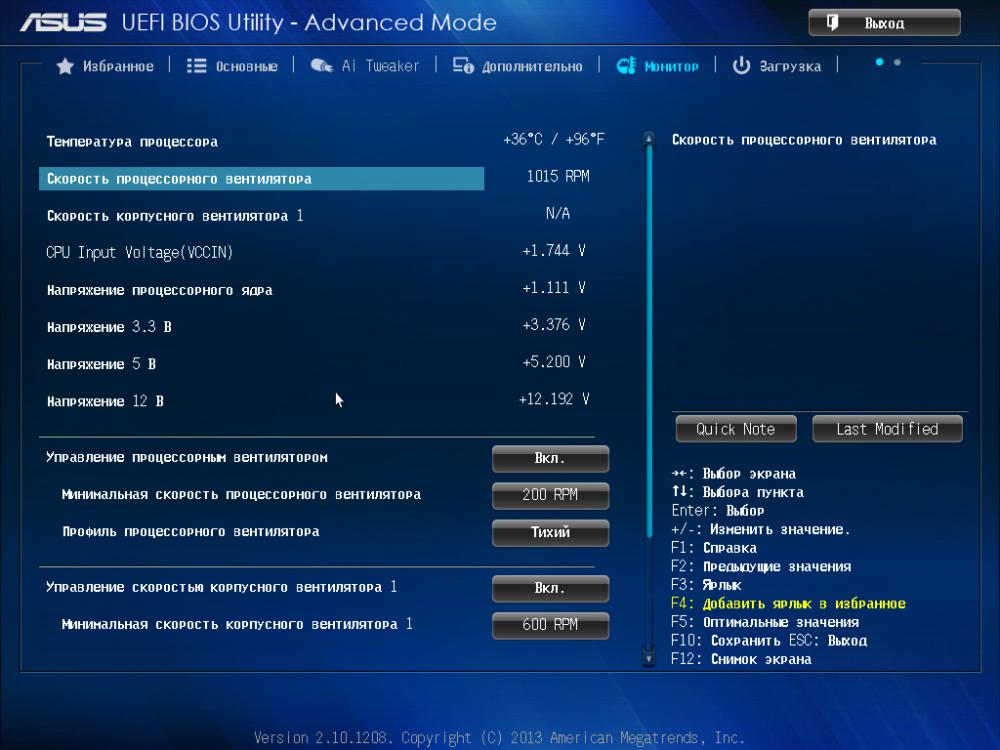

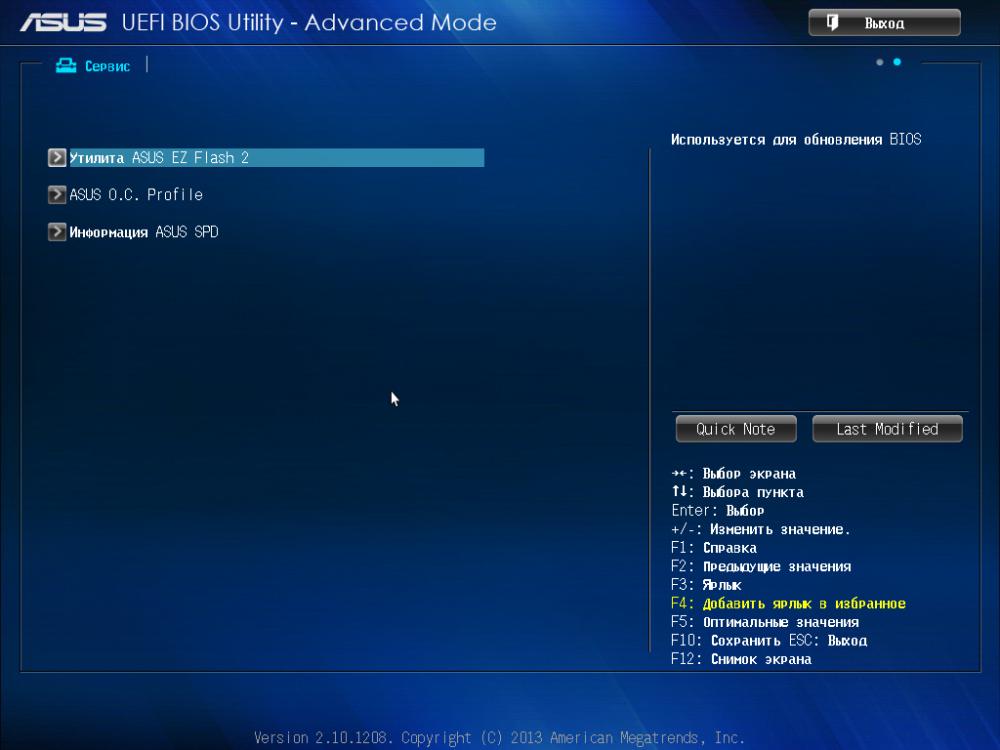

Дополнительно (F7) позволяет перейти в расширенный режим настроек. Их там очень много поэтому приведу несколько снимков без описания

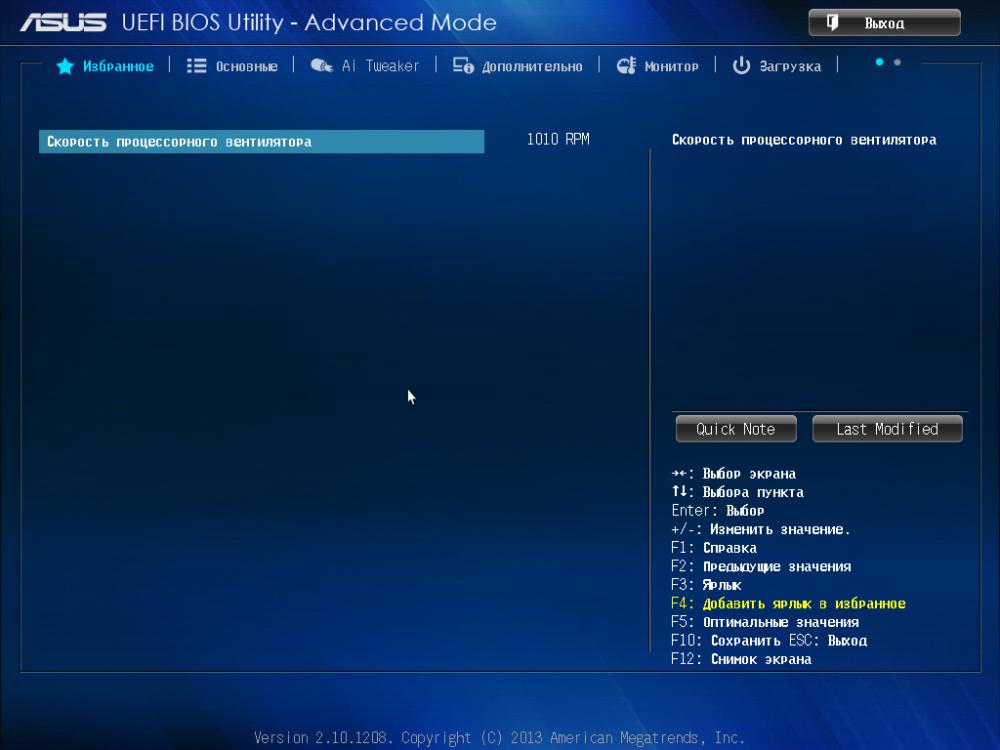

Примечательна еще одна особенность, которая появилась в UEFI — это Избранное. В это меню можно делать ссылки с других меню, чтобы потом долго не искать. Делать этого легко. Необходимо выбрать интересующий пункт, например:

И затем нажать кнопку F4. И эта характеристика теперь будет отображаться в меню Избраннное !

Шедеврально !

При выходе из UEFI появляется диалоговое окно, в котором нужно выбрать сохранять изменения или выйти без сохранения.

Вывод: UEFI — это что-то с чем-то . Настолько удобная система настройки железа, что после нее BIOS и видеть не хочется ! Браво !

После установки операционной системы небходимо установть драйверы и программное обеспечение. Для этого нам понадобится диск, который идет в комплекте с материнской платой.

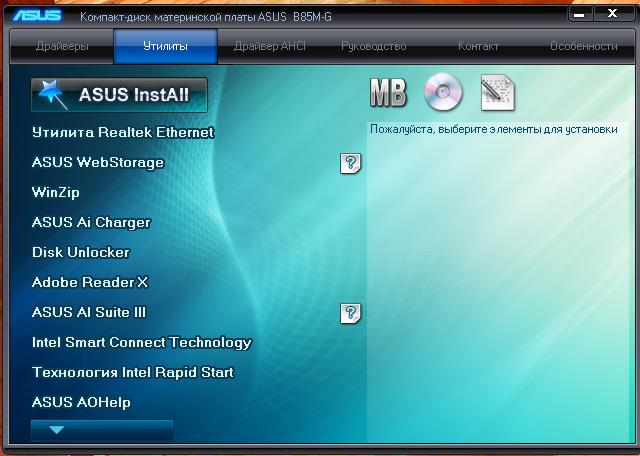

На диске имеются все необходимые драйвера для платы и фирменные утилиты, которые призваны облегчить нелегкий труд пользователя ПК. Правда есть 2 неприятных нюанса, но они не смертельны:

Драйвера не самые свежие. Решение — обновление через интернет с помощью специальных программ.

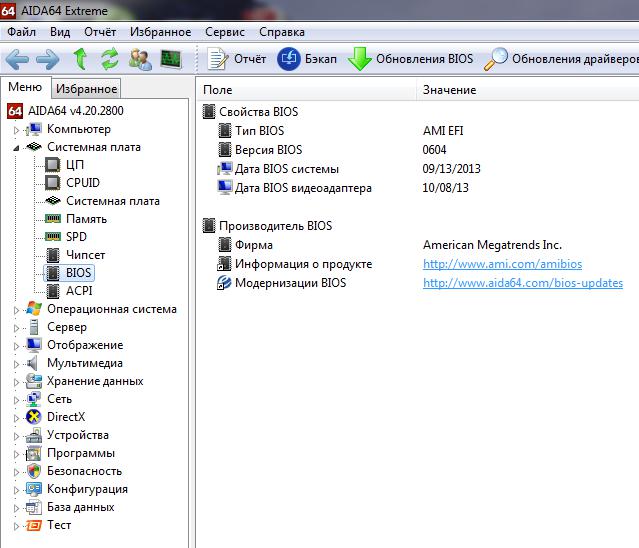

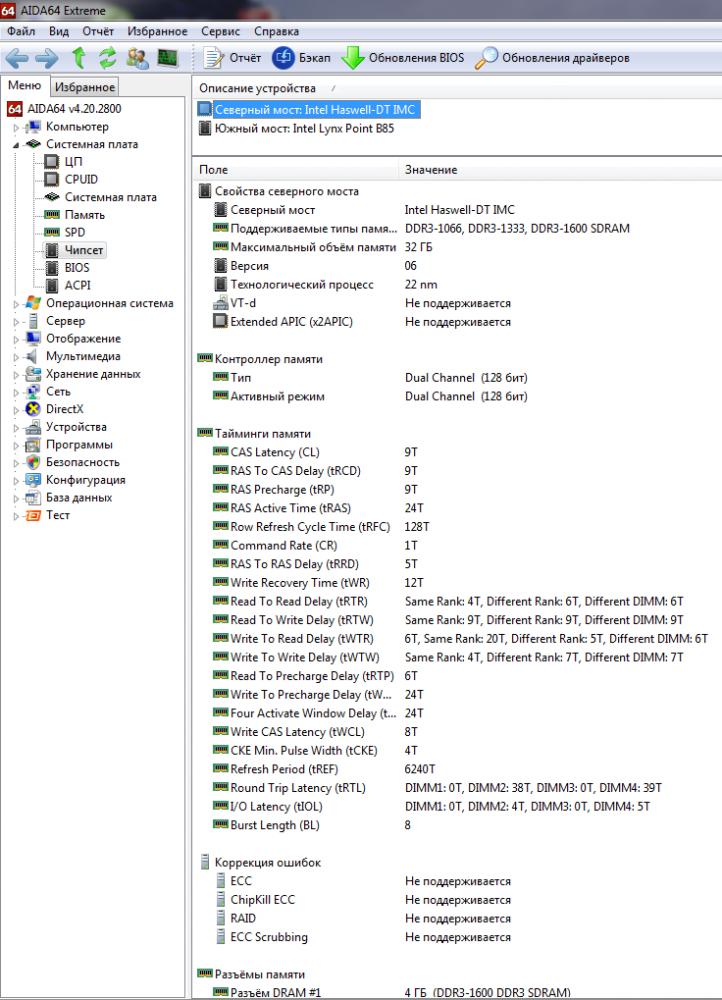

Приведу информацию из программы AIDA:

_
_

_
_

Кстати, версия БИОС на моей плате далеко не последняя. При желании конечно можно обновиться, скачав последнюю версию с сайта Asus: Но меня в принципе устраивает работа материнской платы, поэтому я решил пока этого не делать. Вывод: В итоге получили добротную материнскую плату со множеством достоинств и отсутствием недостатков. Она меня устроила по всем параметрам, поэтому и приобрел ее. Гарантия в 3 года лишает всякого беспокойства по поводу поломок. Берите ! Не пожаете ! Спасибо за внимание ! Надеюсь мой обзор будет Вам полезен !
