Компания Mikrotik, как мы уже не раз писали, с завидным постоянством и упорством, радует своих поклонников, все новым и белее совершенным сетевым оборудованием. А мы стараясь не отставать от производителя, как только новинки становятся доступными, сразу же, знакомим наших клиентов, с основными достоинствами этих моделей. И сегодня мы хотим рассмотреть по ближе, новый маршрутизатор Mikrotik RB951G-2HnD.
Исходя из характеристик RB951G-2HnD, можно сказать, что она является продолжением сразу двух популярных устройств, это RB751G-2HnD и RB951-2n. Но не будем повторять уже сказанное и перейдем к непосредственному знакомству.
Содержание
Комплект поставки
Как обычно, начинаем наш обзор, с комплекта поставки. А поставляется Mikrotik RB951G-2HnD, во вполне стандартной и знакомой всем поклонником этого производителя упаковке из перерабатываемого картона, без всякой лишней цветной полиграфии и прочих изысков. На которой нанесено только изображение самого устройства, серия и логотип Routerboard. Как и положено, внутри коробка состоит из двух отдельных отсеков, в которые, аккуратно уложены — сам маршрутизатор и внешний блок питания к нему. Больше ничего в комплект поставки не входит. Нет никаких дисков с программным обеспечением или печатной продукции в виде инструкций.
Внешний вид и интерфейсы
Внешне, новинка ничем не отличается от RB751, и отличить друг от друга эти устройства, можно только благодаря этикетке, расположенной на нижней части корпуса. А в целом, корпус RB951G-2HnD, выполнен из светлого, высококачественного пластика. При этом хочется отметить, что на пластике нет никаких следов облоя или не качественного литья. Все подогнано идеально. Корпус не скрепит, ничего не отклеивается, и даже все этикетки, наклеены очень ровно.
На верхней части, есть вентиляционные отверстия, надпись Mikrotik Routerboard и шесть светодиодных индикаторов, показывающих активность пяти сетевых Ethernet и беспроводного интерфейсов. Левая боковая сторона корпуса, как и задняя, не имеют никаких интерфейсов или разъемов. На правой боковой части, кроме вентиляционной решетки, можно найти еще и USB порт.
Все основные интерфейсы, а именно пять гигабитных Ethernet портов 10/100/1000Mbps, а так же разъем питания, кнопка Reset и еще два светодиодных индикатора (Питание и активность NAND памяти), расположены на передней панели устройства.
При этом, как и у других подобных моделей, каких либо внешних признаков (антенн и т.д.), того что RB951G-2HnD, имеет беспроводной радиомодуль — нет.
Технические характеристики и возможности
Конечно же, основной отличительной особенностью Mikrotik RB951G-2HnD, являются его улучшенные технические характеристики. Так, по сравнения с более ранними моделями, он получил более современный сетевой процессор Atheros AR9344 с тактовой частотой в 600MHz. И в двое увеличенный объем оперативной памяти, который теперь составляет 128MB. А в остальном, он практически не отличается от предшественников.
Как уже было сказано, он оборудован пятью независимыми 10/100/1000Mbps Gigabit Ethernet портами, имеет порт USD 2.0, и беспроводной модуль Wi-Fi, с выходной мощностью до 1000mW. При этом, поддерживается технология 2×2 MIMO, благодаря двум встроенным планарным антеннам с коэффициентом усиления в 2.5dBi.
Питание на маршрутизатор, с напряжением 8-30V постоянного тока, может подаваться как через специальный разъем, так и по технологии PoE, через первый Ethernet порт. Максимальная потребляемая мощность при этом, не превышает 7W.
С полным списком технических характеристик RB951G-2HnD, более наглядно, вы можете ознакомится при помощи данной таблицы:
| Система | |
| Процессор | Atheros AR9344 |
| Тактовая частота | 600MHz |
| Память | 128MB DDR2 |
| Ethernet | 5 независимых 10/100/1000 Gigabit Ethernet портов |
| Беспроводная связь | |
| Поддерживаемые протоколы | IEEE 802.11b/g/n |
| Частотный диапазон | 2.4GHz |
| Антенны | 2×2 MIMO планарные антенны, коэфициент усиления 2.5dBi |
| Чувствительность приемника (RX) | 802.11g: -96dBm @ 6Mbit/s to -80dBm @ 54Mbit/s |
| 802.11n: -96dBm @ MCS0 to -78dBm @ MCS7 | |
| Выходная мощность передатчика (TX) | 802.11g: 30dBm @ 6Mbps to 25dBm @ 54 Mbps |
| 802.11n: 30dBm @ MCS0 to 23dBm @ MCS7 | |
| Модуляция | OFDM: BPSK, QPSK, 16 QAM, 64QAM |
| DSSS: DBPSK, DQPSK, CCK | |
| Питание | |
| Напряжение | PoE: 8-30V DC через Ether1 (Non 802.3af). Разъем: 8-30V DC |
| Потребляемая мощность | До 7W |
| Дополнительно | |
| Индикаторы LEDs | Power, NAND activity, 5 Ethernet LEDs, wireless activity LED |
| USB | USB 2.0 |
| Прочее | |
| Размеры | 113x138x29mm |
| Вес | Без упаковки и блока питания: 232g, полный вес упаковки: 420g |
| Рабочая температура | -20C .. +50C |
| Операционная система | MikroTik RouterOS, Level4 license |
| Комплект поставки | RouterBOARD в пластиковом корпусе, блок питания |
Так что, из всего сказанного, можно предположить, что новая модель должна справляться с задачами, встающими перед сетями малых офисов и домашними сетями, с меньшей нагрузкой, и как следствие, обеспечивать достаточную пропускную способность. Но так ли это, мы постараемся узнать дальше.
Программное обеспечение
Что касается программного обеспечения, то тут нет никаких сюрпризов или изменений. Работает Mikrotik RB951G-2HnD, как и все устройства семейства Routerboard, под управлением фирменной сетевой операционной системы Mikrotik RouterOS с уровнем лицензии Level 4. При этом, возможно обновление до версии v6, о некоторых интересных нововведениях которой, вы можете прочитать вот здесь.
Если же вы еще не знакомы с преимуществами Mikrotik RouterOS, то мы настоятельно рекомендуем вам посетить наш сайт / и ознакомиться с ними в этом разделе.
Но в любом случае, на сегодняшний день, эта операционная система, является одним из самых прогрессивных и гибких сетевых инструментов. И позволяет проектировать и строить вычислительные сети любого уровня сложности, от обычных домашних локальных сетей, до провайдерских сетей в масштабах мегаполиса, в зависимости от уровня лицензии.
Тестирование и эксплуатация
Для процесса тестирования работоспособности и технических возможностей маршрутизатора RB951G-2HnD, мы решили использовать его по прямому назначению. И так как он относится к классу оборудования для малого офиса или дома (SOHO), то и у нас он работал в качестве домашнего роутера. Лабораторные тесты, это безусловно — хорошо, но реальные условия, зачастую, дают более показательный результат. Тем более, что заменил он более младшую модель RB751G-2HnD, и у нас есть с чем сравнить его работу.
Из базовых условий, это: два отдельных провайдера с примерно одинаковыми тарифными планами, и суммарной пропускной способностью в 200Mbps, два ноутбука, подключенных к сети посредством беспроводного соединения Wi-Fi (802.11n), один персональный компьютер, и один сетевой накопитель (NAS), подключенные по Ethetnet, телефоны и планшетный ПК, так же подключаемые по беспроводной сети. Для чистоты эксперимента, какие либо настройки не менялись, и вся конфигурация была просто перенесена на новый маршрутизатор, без изменений. Включая все правила Firewall и Queues.
Результаты не заставили себя долго ждать, и в принципе, оказались предсказуемыми. Mikrotik RB951G-2HnD справлялся с теме же задачами, что и предшественник, с гораздо большей эффективностью, и выдерживал большие нагрузки. Цифры, конечно же, не претендуют на какую либо актуальность, но я из озвучу. Так, к примеру, при обычной работе нескольких компьютеров в сети интернет (серфинг, почта, мессенжеры), нагрузка на процессор RB751, составляла от 6 до 20%, а при активном скачивании чего либо (Torrent), хотя бы на одном из компьютеров, доходила до 99%. При этих же условиях, RB951G-2HnD, показывал нагрузку не превышающую 15% при обычной работе и 85%, при скачивании. Только одновременный запуск Torrent клиента на двух персональных компьютерах, позволил по максимуму нагрузить процессор нового маршрутизатора.
Выводы
Превосходное качество в сочетании с инновационными решениями и современными технологиями, позволяет компании Mikrotik удерживать лидирующие позиции на рынке сетевого оборудования для SOHO сегмента. И Mikrotik RB951G-2HnD, лишнее тому подтверждение. Компания не собирается почивать на лаврах и постоянно совершенствует как аппаратную часть, так и программное обеспечение своих продуктов.
А этот не большой по своим размерам, но имеющий практически не ограниченные сетевые возможности маршрутизатор, может занять вполне достойно место в любом доме или не большом офисе, в качестве основного сетевого устройства. И работать как, маршрутизатор, беспроводной роутер, межсетевой экран и т.д.
Производитель MikroTik на замену модели RB751G-2HnD выпустил новый Wi-Fi роутер RB951G-2HnD, который обладает лучшими характеристиками, но имеет такую же цену, что и предыдущая модель. В этой статье мы сделаем обзор Mikrotik RB951G-2HnD, посмотрим какие параметры улучшились, и что изменилось по сравнению с моделью RB751G.
Mikrotik RB951G-2HnD оснастили более быстрым процессором на 600 МГц (400 МГц в RB751G) и оперативной памятью 128 МБ (64 МБ в RB751G). За счет этого увеличилась производительность, и теперь можно гибко управлять правилами шейпера с более глубокой буферизацией. Также был переработан радиомодуль и антенны.
Маршрутизатор поставляется в картонной коробке с изображением устройства и названием модели.
Внутри коробки находится роутер Mikrotik RB951G-2HnD и блок питания к нему.
Маршрутизатор имеет 5 гигабитных LAN портов и USB разъем для подключения 3G модема или внешнего накопителя. Первый сетевой порт поддерживает подачу питания на устройство по технологии PoE. Сверху роутера расположены индикаторы активности беспроводного и проводных интерфейсов.
С обратной стороны устройства убрали MMCX разъем для подключения внешней антенны, который был в модели RB751G.
С нижней стороны расположены крепления для установки роутера на стену и силиконовые ножки, чтобы не царапать стол. Также есть отверстие для доступа к кружку на плате, которым сбрасывают настройки.
Подцепляем защелки на корпусе и аккуратно снимаем нижнюю крышку. С задней стороны крышка приклеена к липкой наклейке, поэтому крышку нужно потянуть в сторону сетевых портов, чтобы она отклеилась.

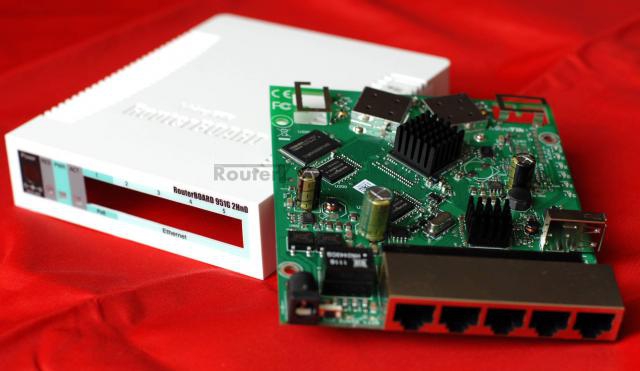

Перед нами откроется печатная плата. Сразу бросаются в глаза вырезы в плате, которых раньше не было ни в одной модели. Вырезы расположены под антеннами и предназначены для того, чтобы увеличить чувствительность и соответственно дальность приема Wi-Fi сигнала клиентских устройств.
Видно, что плата была полностью перепроектирована для новой модели RB951G. Теперь у роутера две антенны. В RB751G было три антенны, одна из которых могла переключаться на внешнюю антенну. Беспроводной модуль разделен на две части для каждого канала. Каждый модуль закрыт металлическим экраном. На чипах установлены хорошие радиаторы для охлаждения.
Возле беспроводных модулей есть два золотистых разъема похожих на MMCX или uFl, однако это не они — это диагностические разъемы.
На плате есть не распаянные контакты для подключения сенсорного экрана. Возможно, в будущем выйдет похожая модель с сенсорным дисплеем, отображающим основные показатели работы роутера.
Справа от USB разъема расположены маленькие светодиоды, показывающие активность сетевых портов.
Одна антенна у нас была изогнута, поэтому ее нужно выровнять. Это нужно сделать аккуратно, чтобы не нарушить геометрию антенны и не ухудшит качество работы.
Если снять экраны с радиомодулей, можно рассмотреть их компоненты.
На одной половине корпуса видны места, зарезервированные под установку разъемов для внешних антенн, разъема USB, micro-USB и консольного порта в формате RG-45.
Видимо в будущем производитель будет нас удивлять новыми моделями своих замечательных устройств. Например я хочу, чтобы появился недорогой Wi-Fi роутер MikroTik, к которому можно подключить хорошие всенаправленные антенны, как в модели RB2011UAS-2HnD-IN. Роутер с хорошими антеннами был бы очень востребован в помещениях с толстыми стенами и прочими помехами, сильно ухудшающими качество беспроводного сигнала. Таким роутером вполне может стать устройство на базе Mikrotik RB951G-2HnD.
Надежная связь, возможность подключения нескольких провайдеров, доступ ко всем сайтам и покерным клиентам (даже при блокировках) для всех устройств в доме — это важные условия плодотворной игры для современного покериста. Роутер в этой связке играет не последнюю роль, поэтому сегодня у нас в гостях редкое устройство — MikroTik RB951G-2HnD. Гаджет попал ко мне в руки совершенно случайно, от знакомого инженера одного из местных провайдеров, который восхищался не только ценой, но и надежной работай девайса.
В первую очередь стоит отметить, что Mikrotik далеко не Китай, а детище латвийского производителя компьютерного сетевого оборудования. MikroTik разрабатывает, устанавливает и продает проводные и беспроводные маршрутизаторы, операционные системы к ним и сопутствующее оборудование. Компания была основана в 1995 году с целью продажи оборудования на развивающихся рынках.
Среди целой плеяды сетевого оборудования в ассортименте MikroTik найдётся роутер для каждого. От простого 5 портового routerboard 951-2n , до 10 портового 2011uas-2hnd-in с SFP портом и сенсорным LCD экраном. В целом можно сказать, что компания производит домашние роутеры-переростки, железки для дальних линков и корпоративного доступа.
Но давайте вернемся к модели RB951G-2HnD, которая является наследником устройства RB751G-2HnD, и представляет собой корпусный Ethernet роутер с пятью портами + мощный WiFi радиомодуль (1 Вт), работающий на частоте 2.4 ГГц (802.11b/g/n), с новым процессором — Atheros AR9344 600 МГц и вдвое увеличенным объёмом оперативной памяти.
Плюсы:
- Возможность подключения нескольких провайдеров, включая операторов сотовой связи (через USB модем), с автоматическим переключением на резервный канал;
- Достаточно мощный WiFi передатчик и отсутствие торчащих антенн;
- Возможность ограничивать скорость для определенных компьютеров или сервисов;
- Огромный функционал благодаря RouterOS L4;
- Возможность разгона процессора до 750мгц;
- Удобная программа (WinBox) для управления роутером;
- Множество инструкций по настройке, с помощью которых настроить роутер сможет и начинающий пользователь;
- Каждый сетевой интерфейс со своим мак адресом;
- Профессиональное оборудование по цене китайского ширпотреба 2800р!
Минусы:
- Если вам нужно устройство «всё-в-одном» — NAS, торренто-качалка, DLNA, кофеварка и всё другое то вряд ли вам подойдёт Mikrotik. Это именно роутер.
- Сложность настройки, слепым тыканьем кнопок настроить данный роутер не получится.
Заключение:
На этом минусы кончаются и на выходе мы получаем бескомпромиссный девайс за свои дeньги, о чем можно судить прочитав многочисленные отзывы в сети интернет. Спасибо за внимание.
«>
