| 04 июля 2012 |
Лет десять-двенадцать производители материнских плат пытались выделить свой продукт за счет экспериментов с цветом текстолита и коробки. Первые шаги в этом отношении предприняла компания ASUS, которая в 2001 году выпустила «эксклюзивную» плату CUSL2-CB Black Pearl. По ее стопам последовала компания Chaintech, представившая целую серию плат под общим названием Apogee. Обзоры этих продуктов есть на нашем сайте, и любопытные читатели смогут ощутить атмосферу того времени, когда для придания эксклюзивности достаточно было необычно раскрасить материнскую плату, а также добавить в комплект отвертку, наушники и IDE-шлейфы в круглой оплетке (последние пользовались особой популярностью).
На первый взгляд, в настоящее время ничего принципиально не изменилось: платы эксклюзивных серий по-прежнему имеют расширенную комплектацию с добавлением нестандартных компонентов различной степени полезности. Однако разница все же есть. Если десять лет назад для изготовления «эксклюзивной» платы использовался уже готовый дизайн PCB от существующей модели и за выпуск конечного продукта отвечали в основном маркетологи, то сейчас эксклюзивные (уже без кавычек!) платы разрабатываются с нуля.
Пользователи уже привыкли к тому, что платы на одном и том же чипсете могут различаться в цене на 100 и даже 200 долларов. Эксклюзивные платы по умолчанию дорогие, поэтому разработчики совершенно спокойно используют в них недешевую качественную элементную базу. Это дает не только увеличенную долговечность, но и хорошие возможности для разгона.
Gigabyte G1.Sniper 3 основана на чипсете Intel Z77 и принадлежит серии G1.Killer. В это семейство входят платы, предназначенные для любителей ресурсоемких игр, которые потенциально могут использовать многоядерные графические массивы AMD и NVIDIA, а также разгонять все компоненты системы. Именно на решение этих задач были направлены основные усилия разработчиков. К тому же все платы Gigabyte отличаются серьезными возможностями расширения, и G1.Sniper 3 — очередное тому подтверждение. Таким образом, если пользователь абсолютно далек от разгона, игрушек и непонятных слов SLI и CrossFire, основные функции материнской платы Gigabyte G1.Sniper 3 с большим запасом перекроют его потребности. Так что если в процессе тестирования мы не найдем каких-либо существенных недостатков, то данная плата станет отличным кандидатом на роль красивого и эффектного подарка.
⇡#Спецификация Gigabyte G1.Sniper 3
| Gigabyte G1.Sniper 3 | |
|---|---|
| Процессор | Разъем Socket LGA1155 (поддержка Ivy Bridge) Поддержка технологии Intel Turbo Boost |
| Чипсет | Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s |
| Системная память | Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600+ Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP |
| Графика | Четыре слота PCI Express x16 Поддержка технологии AMD CrossFireX, NVIDIA SLI Поддержка Intel HD Graphics |
| Возможности расширения | Один 32-битный PCI Bus Master-слот Два слота PCI Express x1 Четыре дополнительных порта USB 2.0 Десять портов USB 3.0 (шесть встроенных, четыре дополнительных) Два дополнительных порта IEEE1394 Звук High Definition Audio 7.1 Два сетевых контроллера Gigabit Ethernet |
| Возможности для разгона | Изменение частоты Bclk от 80 до 133,33 МГц с шагом 0,01 МГц, изменение множителя Изменение частоты GPU от 400 до 3200 МГц Изменение напряжения на процессоре, памяти, IGD, VTT, PLL, IMC Утилиты Gigabyte EasyTune 6, 3D Power |
| Дисковая подсистема | Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD) Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD) Поддержка протокола SerialATA 6 Gb/s (четыре канала — 2 х Marvell 88SE9172) Один слот mSATA (совмещен с одним каналом SerialATA 3 Gb/s) |
| Extensible Firmware Interface (EFI) | 2х64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Утилита Gigabyte Xpress Install Технология Gigabyte Q-Flash Поддержка Gigabyte @BIOS Поддержка UEFI DualBIOS Поддержка профилей BIOS |
| Разное | Один порт для PS/2 клавиатуры или мыши Кнопки включения, перезагрузки, сброса CMOS Поддержка On/Off Charge Поддержка технологии Intel Rapid Start Поддержка технологии Intel Smart Connect Семисегментный индикатор POST-кодов STR (Suspend to RAM) S/P-DIF Out |
| Управление питанием | Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 8-контактный разъем питания Дополнительный разъем питания типа SATA Поддержка Gigabyte Auto Green |
| Мониторинг | Отслеживание температуры процессора, чипсета и системы, напряжений, скорости вращения всех вентиляторов (5) Технология SmartFan |
| Размер | Форм-фактор XL-ATX, 305×264 мм (12 дюймов x 10,4 дюйма) |
Коробка с платой Gigabyte G1.Sniper 3 выглядит очень внушительно и имеет ручку для удобной переноски. Дизайн упаковки соответствует названию: коробка оформлена в стиле милитари:
⇡#Комплектация
Внутри покупатель обнаружит тщательно упакованную плату, а также следующие компоненты, размещенные в отдельном боксе:
- руководство пользователя * + краткую многоязычную инструкцию по установке;
- плакат-мишень;
- набор тематических наклеек;
- DVD-диск с ПО и драйверами *;
- четыре кабеля SerialATA;
- панель с двумя дополнительными портами USB 3.0;
- планку с двумя портами eSATA, два кабеля eSATA и кабель питания;
- заглушку на заднюю панель корпуса;
- мосты SLI, 3-Way SLI и 4-Way SLI;
- мост CrossFire;
- плату расширения GC-WB300D, антенну.
Сразу отметим, что мы получили плату без руководства пользователя и DVD-диска с драйверами. Однако, основываясь на опыте тестирования других материнских плат Gigabyte, мы можем утверждать, что претензий к этим компонентам не будет. Более того, если судить по PDF-файлу, руководство должно быть весьма подробным и толковым.
Ориентация платы на игроков внесла определенные коррективы при формировании комплектации. Так, в коробку добавлен большой настенный плакат с изображением мишени, а также набор тематических наклеек.
Что касается стандартных компонентов, то к ним нет практически никаких претензий. Во-первых, пользователь получает три кабеля SerialATA. Это немного, но такие кабели продаются в каждом магазине. Во-вторых, что гораздо важнее, в коробке есть три соединительных моста для массива из двух, трех и четырех видеокарт NVIDIA. Такие мосты практически не встречаются в магазинах, поскольку в большинстве случаев данные мосты подходят к ограниченному кругу материнских плат, из-за различного расстояния между PEG-слотами. Что касается соединительных мостов CrossFire, то с ними ситуация гораздо проще: они гибкие и практически универсальные. Тем не менее в Gigabyte не стали экономить: в коробке присутствует соответствующий мост.
В-третьих, в комплект входит черная панель с двумя портами USB 3.0. Обычно такая панель идет в комплекте с усилительной пластиной, которая позволяет вывести данные порты на заднюю панель корпуса (в том случае, если корпус не черный). Но у платы G1.Sniper 3 такой пластины нет, и, пожалуй, это единственный недостаток комплектации.
Список нестандартных компонентов включает плату расширения GC-WB300D и набор для подключения двух внешних накопителей. Плата расширения обеспечивает поддержку беспроводной связи по интерфейсам Bluetooth 4.0 и IEEE 802.11 a/b/g/n Wi-Fi, комплектуется двумя антеннами, USB-кабелем и CD-диском с программным обеспечением. Что касается набора eSATA, то мы его уже не раз встречали: в него входит планка с двумя портами eSATA и разъемом питания, соответствующий кабель питания и два кабеля eSATA.
⇡#Плата Gigabyte G1.Sniper 3
Несмотря на преобладание темных оттенков, материнская плата Gigabyte G1.Sniper 3 не выглядит мрачной, благодаря удачным ярко-зеленым вставкам на радиаторах и окраске PEG-слотов и слотов памяти в тот же цвет. Более серьезным отличием данной платы от остальных являются увеличенные размеры: общие габариты соответствуют форм-фактору XL-ATX («глубина» платы на 1 дюйм больше по сравнению с ATX-моделями), что вынуждает пользователя дополнительно проверить совместимость данной платы и корпуса компьютера. Увеличенные размеры можно объяснить большим количеством дополнительных контроллеров и слотов, а также стремлением разработчиков упростить дизайн PCB, насколько это возможно.
Основной особенностью дизайна является наличие четырех слотов PCI Express x16. Разработчики установили на плату дополнительный мост шины PCI Express PEX8747, что позволило добавить 16 линий шины к 16 базовым и получить следующие возможные конфигурации: 16+0+16+0, 16+8+8+0 и 8+8+8+8 (нумерация от процессорного гнезда).
Упомянутый мост расположен в центре платы под отдельным радиатором, который соединен с радиаторами чипсета и преобразователя питания при помощи тепловых трубок. Кстати, радиатор чипсета можно назвать вполне заурядным: логотип Gigabyte и символический череп не производят никакого впечатления. Радиатор в форме магазина с патронами, который использовался на предыдущих платах серии G1.Killer, выглядел куда оригинальнее.
На плате установлено два слота PCI Express x1 (соответствующие линии берутся от чипсета) и один слот PCI. Поскольку поддержка последней шины отсутствует в чипсете Intel Z77, то инженерам пришлось установить дополнительный чип ITE IT8892E.
Что касается разъемов питания, то основной, 24-контактный разъем расположен на нижнем краю платы, а дополнительный, 8-контактный — на правом:
Разработчики разместили на плате еще один разъем питания (типа SATA), он расположен на нижнем краю платы:
Рядом с процессорным гнездом установлен 4-контактный разъем CPU_FAN для процессорного кулера. Кроме него, на плате расположено четыре 4-контактных разъема (SYS_FAN1-4). На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Плата поддерживает память стандарта DDR3-1066/1333/1600, а максимальный объем памяти равен 32 Гбайт. Тут же отметим, что частота DDR3-1600 является штатной только при использовании процессора Ivy Bridge, а для Sandy Bridge она достигается при разгоне.
⇡#Возможности расширения
Плата Gigabyte G1.Sniper 3, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета, ориентированы параллельно плоскости платы и по-разному окрашены: порты 3 Gb/s — в черный цвет, а порты 6 Gb/s — в белый.
Кроме того, рядом с чипсетом установлен слот mSATA для твердотельного накопителя, причем этот слот «висит» на одном из каналов SerialATA 3 Gb/s. В результате, если пользователь установит подобный SSD, автоматически отключится один из соответствующих портов, а именно SATA2-5. Дисковые возможности чипсета Intel Z77 достаточно ограниченные, но инженеры Gigabyte смогли частично исправить этот недостаток, разместив на плате два дополнительных двухканальных чипа SerialATA 6 Gb/s — Marvell 88SE9172.
На плате установлено два таких чипа
Все четыре соответствующих порта расположены рядом с чипсетными SATA-портами, но окрашены в серый цвет. В результате общее количество подключаемых накопителей доведено до 10 (четыре SerialATA 3 Gb/s и шесть SerialATA 6 Gb/s).
Также на плате установлено всего четыре порта USB 2.0, причем все они подключаются при помощи планок (отсутствуют в комплекте). Относительно малое количество портов USB 2.0 скомпенсировано десятью портами USB 3.0. В данном случае инженеры Gigabyte использовали уже знакомый нашим читателям технический трюк: вместо нескольких дорогих контроллеров USB 3.0 установили два хаба VLI VL810. Каждый из них подключен к отдельному чипсетному порту USB 3.0 и предоставляет четыре аналогичных разветвленных порта. Таким образом, четыре синих порта на задней панели обслуживаются одним хабом, четыре внутренних порта — другим, а на плате остаются два дополнительных полноценных порта USB 3.0 (расположены на задней панели). На четыре дополнительных порта в комплектации присутствует всего одна панель с двумя портами USB 3.0.
На плате установлено два таких хаба
Кроме этого, плата поддерживает другой вид последовательной шины — IEEE1394 (FireWire). Для этого на Gigabyte G1.Sniper 3 установлен контроллер VT6308P производства VIA. В результате плата поддерживает два порта FireWire, причем оба подключаются с помощью планок (нет в комплекте).

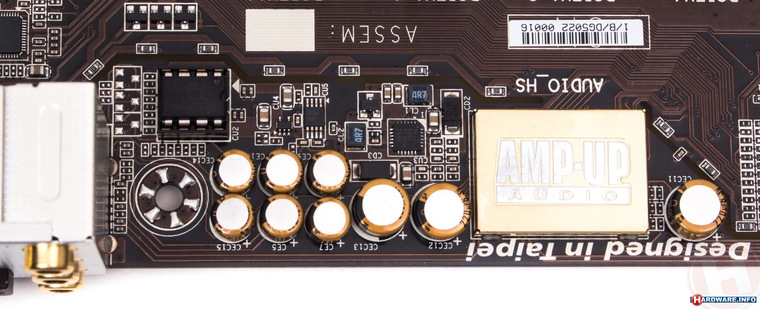

Плата Gigabyte G1.Sniper 3 поддерживает восьмиканальный звук, а в качестве кодека используется чип Creative CA0132.
На плате установлено два гигабитных сетевых контроллера: Intel 82579V и Atheros Killer E2201. Каждый из них подключен к отдельной линии шины PCI Express (x1), а соответствующие разъемы (RJ-45) выведены на заднюю панель.
В результате она выглядит следующим образом:
Для реализации возможностей встроенного в процессоры графического ядра разработчики разместили на панели все возможные видеовыходы: VGA, DVI, HDMI и DisplayPort. Также тут можно найти шесть портов USB 3.0 и один порт PS/2.
Традиционная схема компонентов:
Из дополнительных функций отметим поддержку технологии DualBIOS, которая заключается в установке на плате двух микросхем BIOS: основной и резервной.
Выбор микросхемы осуществляется при помощи небольшого переключателя, который расположен на левом краю платы. Также на плате установлено три кнопки: для запуска системы, перезагрузки и сброса настроек CMOS. Все они вынесены в правый нижний угол, там же установлены семисегментный индикатор POST-кодов и набор контактных площадок для ручного мониторинга напряжений:

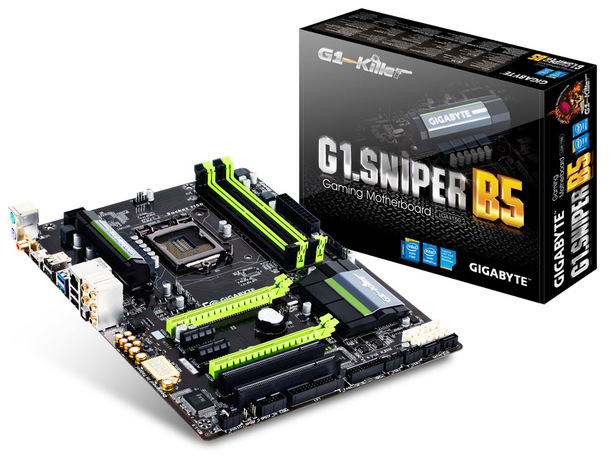

G1.Sniper В5, которая относится к игровой линейке от Gigabyte , является доступной материнской платой для процессоров с архитектурой Haswell . Во многом благодаря тому, что плата использует чипсет B85, её цена составляет меньше 4000 рублей.
В последние месяцы мы протестировали ряд материнских плат из модельной серии Gigabyte G1.Sniper. Была дорогая G1.Sniper 5 со всеми прибамбасами, что угодны геймеру. Менее навороченная G1.Sniper M5 форм-фактора mATX сохранила важные компоненты игровых плат, такие как аудио чип Creative Sound Core 3D и сетевую карту KillerNic. Совсем недавно вышла Gigabyte с G1.Sniper A88X – плата на Socket FM2 + для процессоров AMD, которая лишь немного дороже героини нашего сегодняшнего обзора. Gigabyte G1.Sniper B5 , как и первые две упомянутые платы, оснащена процессорным гнездом LGA1150.
G1.Sniper B5 основана на B85 – чипсете начального уровня для процессоров Haswell. Он не такой навороченный, как Z87, использованный в G1.Sniper 5 и M5. Официально вы не можете разгонять процессоры с индексом «К» на платах с чипсетом B85, но Gigabyte и другие производители нашли способ обойти ограничения. Дальше разница заключается в том, что вместо шести SATA портов третьей ревизии здесь присутствуют только два порта SATA 6 Гбит/с, остальные же четыре – второй ревизии (SATA 3 Гбит/с). Если у вас только один или два SSD накопителя, то это не критично, так как для обычных HDD и оптических приводов вполне достаточно SATA 3 Гбит/с. Также здесь на два порта USB 3.0 меньше. Самое же главное в том, что B85 значительно дешевле Z87.

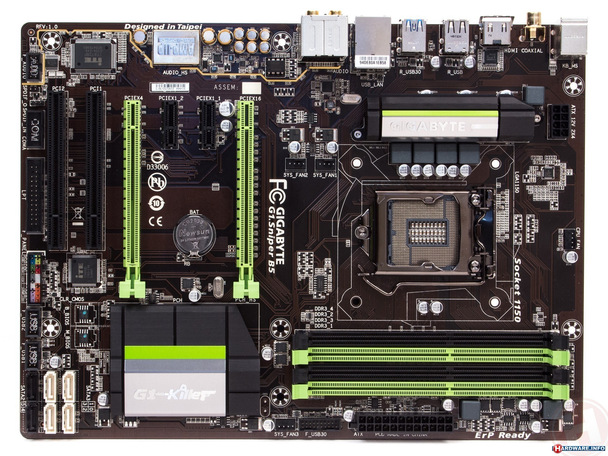

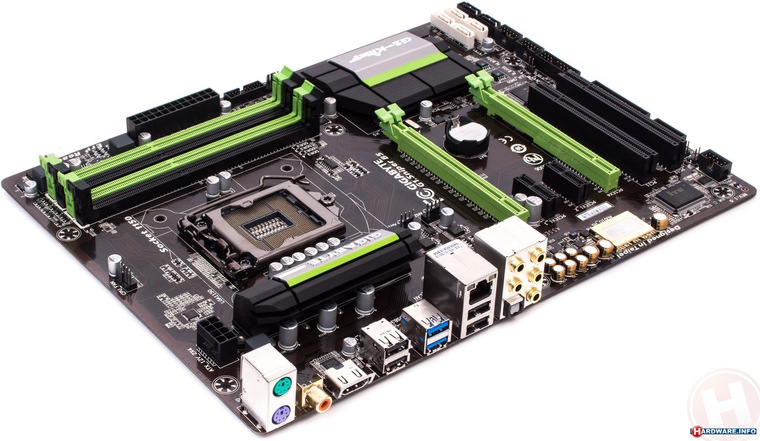

На плате имеются четыре слота DDR3 DIMM и два слота PCI- Express x16. Шестнадцать линий PCI -Express 3.0 первого слота поддерживаются процессором, а второй имеет только четыре линии от южного моста. Это означает, что плата плохо подходит для использования тандема из двух карт, а SLI даже официально не поддерживается. Имеются также два PCI-Express x1 и два слота PCI.
На плате расположены два порта SATA 6 Гбит/с, четыре SATA 3 Гбит/с, четыре USB 3.0 (два внешних), восемь USB 2.0 (четыре внешних). Порт Gigabit LAN поддерживается контроллером Intel WG-I217. Встроенный 7.1-канальный звук обеспечивает кодек Realtek ALC898. Это означает, что две важные особенности, которые присутствовали у игровых плат G1.Sniper 5 и M5, ушли в прошлое: это сетевая карта KillerNic и аудио чип Creative Sound Core 3D. Часть платы, где расположен звук, защищена для предотвращения помех, также есть мощный предусилитель для наушников. Эта особенность является уникальной для плат на LGA1150 в данной ценовой категории.
Плата обладает четырьмя разъемами для PWM вентиляторов и имеет четыре фазы питания процессора. Понятно, что это плата не для оверклокеров, вариант на Z87 являются куда более удачным выбором в этом плане. Тем не менее, в BIOS сохранены все настройки, которые вы получаете с платами Gigabyte на чипсете Z87. Ниже можно найти фотографии BIOS.

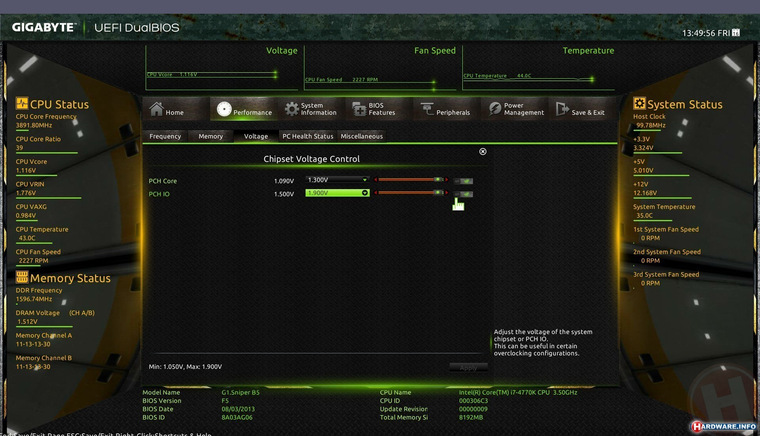

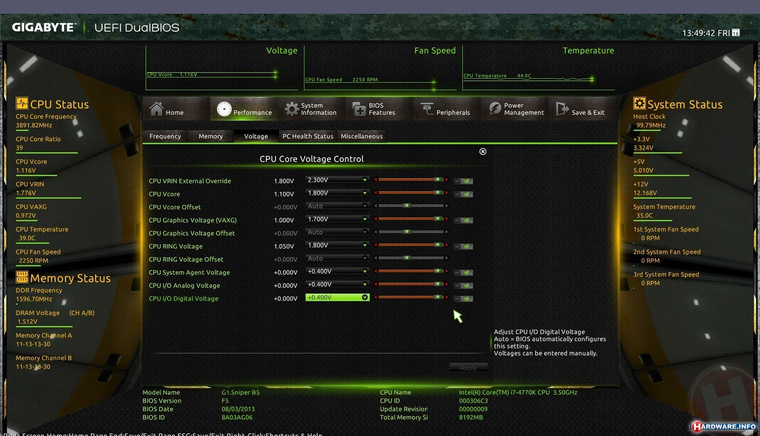

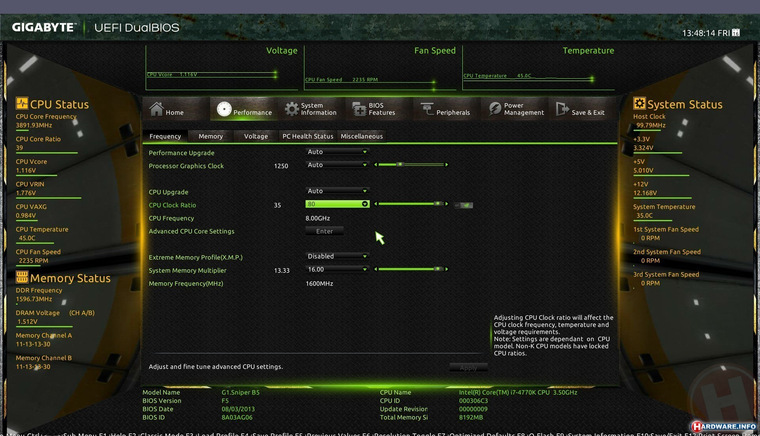

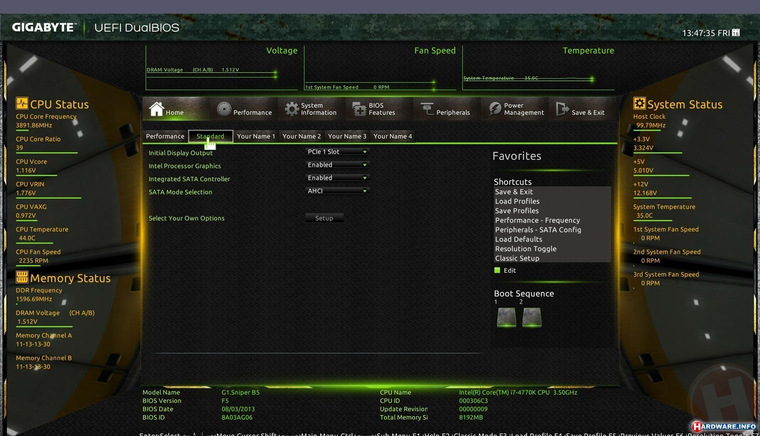

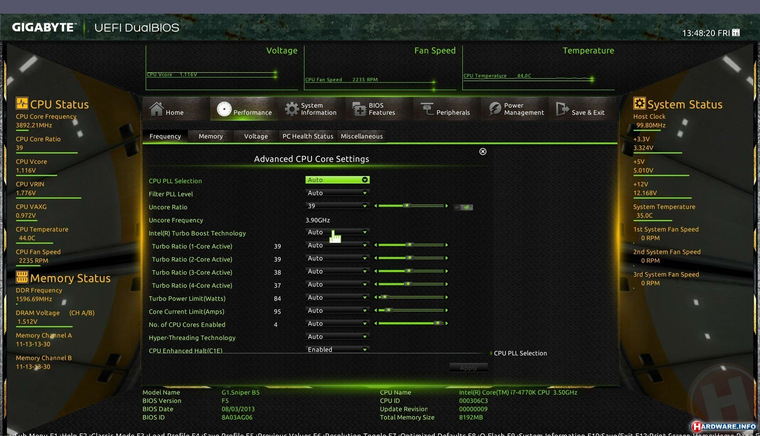

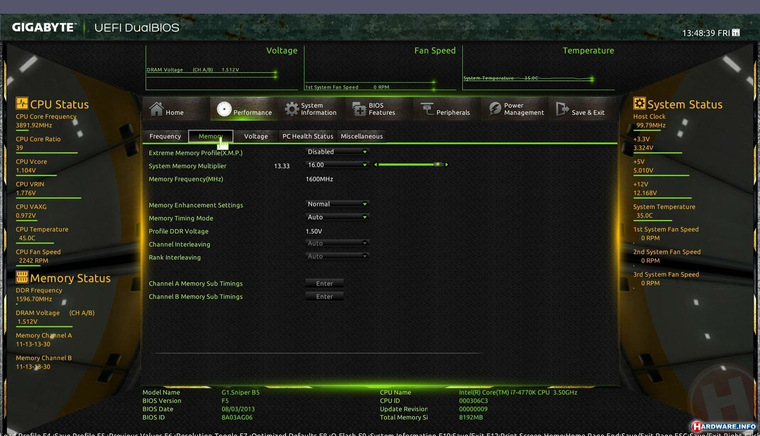

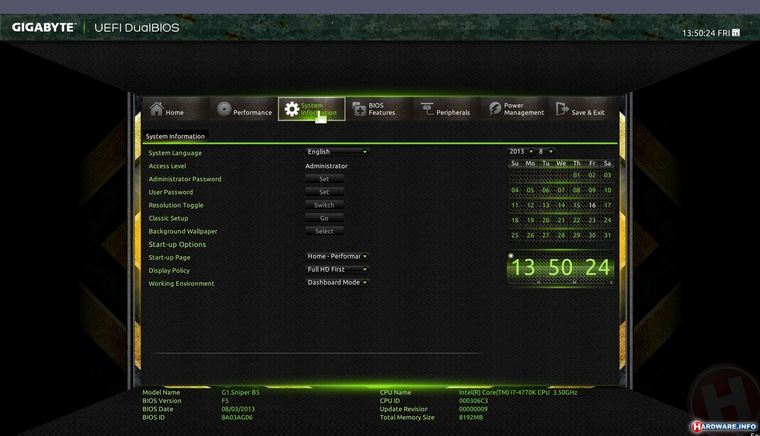

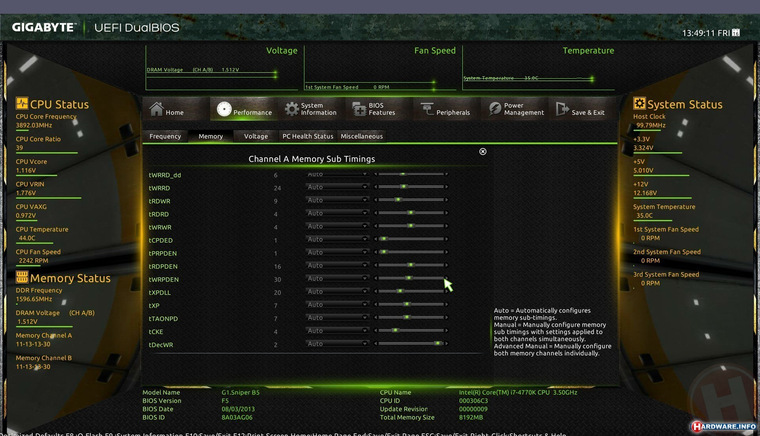

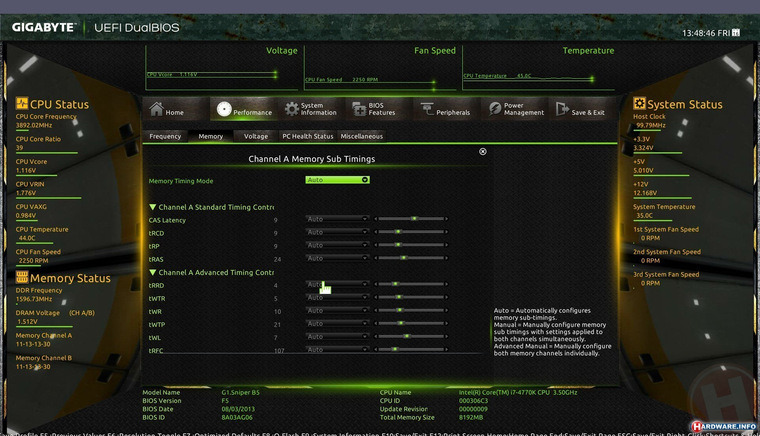

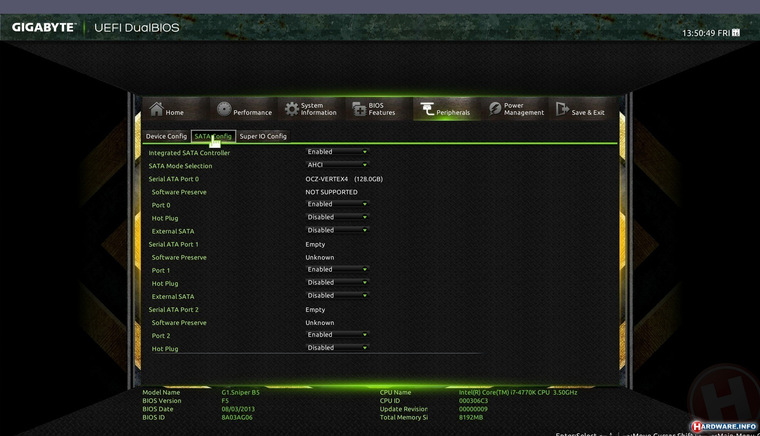

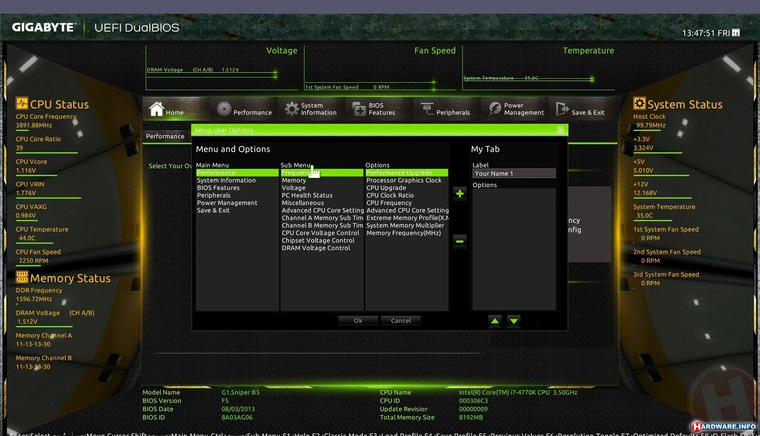

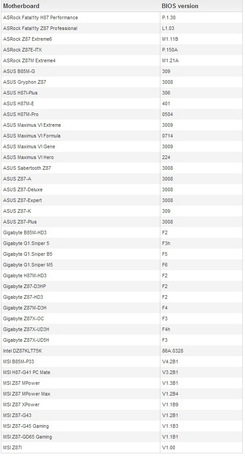

Мы протестировали материнскую плату с процессором Intel Core i7 4770K, оперативной памятью Corsair Vengeance Pro DDR3-1600 (2x 4 ГБ), интегрированной графикой Intel HD Graphics 4600, SSD OCZ Vertex 4 128 ГБ, блоком питания Corsair CX750M. В качестве операционной системы была установлена Windows 8 Pro x64. Как вы можете видеть ниже, BCLK (базовая частота тактового генератора) всех плат составляет 100 или 99,8 МГц, за исключением двух плат ASRock, где BCLK равна 100,1 МГц, на что можно не обращать внимания. В таблице ниже также перечислены версии BIOS, которые были использованы для каждой платы.

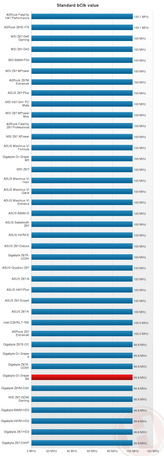

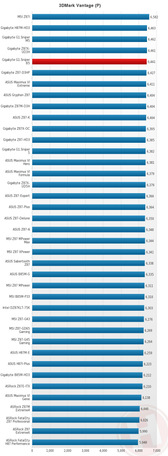

3DMark
G1.Sniper В5 показала не плохой результат 6441 балла.

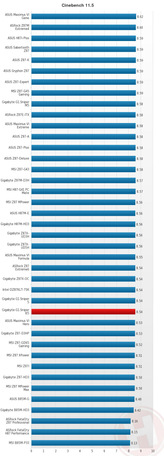

Cinebench 11.5
Как и у многих других плат, результат G1.Sniper B5 составил около 8,5 баллов.

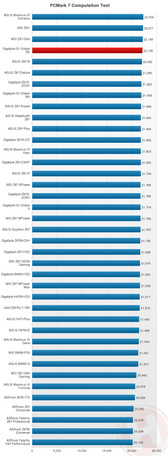

PCMark 7: вычисление
С результатом 22136 баллов G1.Sniper 5 снова одна из лидеров.

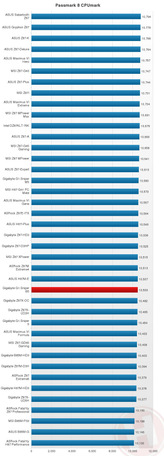

Passmark 8 (процессор и память)

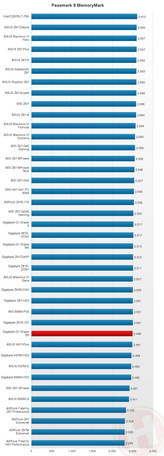

Второй по счёту график(Passmark 8 MemoryMark, тестирование производительности памяти) является наиболее интересным. Он показывает, что стандартные тайминги памяти на плате Intel наиболее агрессивны, затем следуют платы от ASUS. G1.Sniper В5 здесь находится среди других плат Gigabite, а в CPUmark она набирает 10503, что примерно на том же уровне, что и у многих других плат.

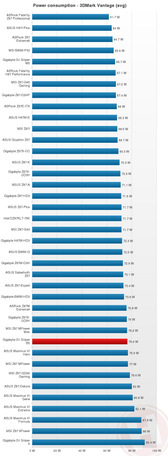

Потребление энергии: 3DMark Vantage (среднее)
Тесты потребления энергии материнских плат гораздо интереснее, чем тесты производительности. Мы измерили его уровень тремя различными способами. Сначала мы измерили среднее потребление во время запуска 3DMark Vantage, когда и CPU, и GPU находятся под нагрузкой. После мы измерили максимальное потребление энергии в тесте процессора Cinebench 11.5. Наконец, измерили потребление в простое и взяли его среднее значение за пять минут.
Видимо, Gigabyte использует менее энергоэффективные компоненты в G1.Sniper B5, потому что в 3DMark Vantage уровень энергопотребления платы на 10 Вт выше, чем у G1.Sniper M5.

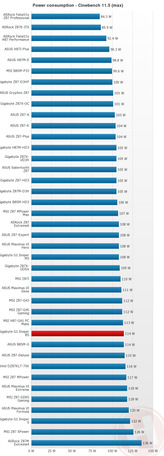

Потребление энергии: Cinebench 11.5 (макс.)
В тесте Cinebench 11.5 G1.Sniper В5 потребляет несколько больше чем большинство других плат, и на 8 Вт больше чем G1.Sniper M5.

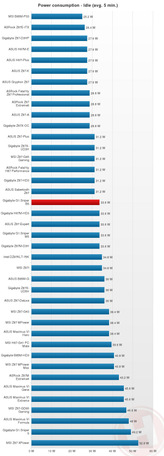

Потребление энергии в режиме простоя (среднее значение за пять минут)

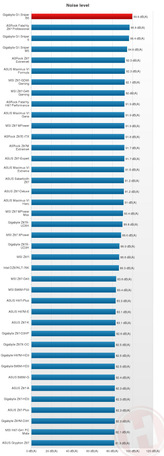

Качество звука: соотношение сигнал / шум
Мы использовали Rightmark Audio Analyzer. Соотношение сигнал/шум было зарегистрировано на уровне 99,6 дБ (А), что является превосходным результатом.
Когда в августе мы рассматривали G1.Sniper M5, то были впечатлены. У неё присутствовали всё те же интересные фичи, что и у G1.Sniper 5 без каких-либо лишних наворотов, и цена при этом была значительно ниже. G1.Sniper B5 еще дешевле, отчасти из-за чипсета начального уровня B85. Gigabyte однако в данном случае пошёл ещё кое на какие упрощения. Особенности, которые нам так понравились, такие как сетевая карта KillerNic и аудио чип Creative Sound Core 3D, у G1.Sniper 5 отсутствуют. Звуковой чип Realtek однако по-прежнему обеспечивает прекрасное качество звука, и есть усилитель для наушников, что не может не радовать. Данная особенность является уникальной для этого ценового сегмента. Явным недостатком B85 является то, что вы не можете официально разгонять процессоры с индексом «К» по множителю.
Если вы планируете использовать процессоры i5-4670K или i7-4770K, то для них кончено же лучше приобрести плату на чипсете Z87. Примерно за те же деньги можно найти плату начально уровня на Z87, например Gigabyte Z87M-D3H, у которой однако отсутствует предусилитель для наушников. Если же вы собираетесь использовать более бюджетные процессоры, такие как i5 начального уровня или i3, то вопрос разгона конечно же является второстепенным. И хотя плата Gigabyte G1.Sniper B5 стоит немного дороже чем другие платы на B85, её приобретение стоит дополнительных вложений на наш взгляд.
Не так давно мы знакомились с «топовой» материнской платой от GIGABYTE — G1.Sniper 3. Рассматриваемое сегодня решение представляет собой несколько упрощенную, и соответственно более доступную версию. Поскольку обе платы входят в одну серию, мы решили провести небольшое сравнение их характеристик.
Основные отличия, для наглядности, сведены в таблицу.
GIGABYTE G1.Sniper 3
GIGABYTE G1.Sniper M3
1 x Qualcomm Atheros Killer
1 x Intel GbE
Фазы питания CPU
Как видно, отличий больше, чем совпадений характеристик. Объединяет эти две платы, помимо производителя, только применение высококачественных компонентов и принадлежность к игровой серии G1-Killer. Соответственно и целевое назначение у рассмотренных выше решений существенно отличается, если первая представляет собой практически бескомпромиссный вариант для сборки высокопроизводительного ПК для энтузиастов и оверклокеров, то вторая – компактное, качественное и относительно недорогое решение для сбалансированного ПК среднего/высокого уровня.
Предлагаем перейти непосредственно к обзору материнской платы GIGABYTE G1.Sniper M3 :
Intel Z77 Express
Socket LGA 1155
Intel Core i7/ Core i5 / Core i3 второго и третьего поколения
4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти
1 x PCI Express 16 3.0/2.0 (x16)
1 x PCI Express 16 3.0 (x8)
1 x PCI Express 16 2.0 (x4)
1 x PCI Express x1
Чипсет Intel Z77 Express поддерживает:
3 x SATA 3 Гбит/с порта с поддержкой до 3 устройств SATA 3 Гбит/с
2 x SATA 6 Гбит/с порта с поддержкой до 2 устройств SATA 6 Гбит/с
1 x eSATA 3 Гбит/с порт с поддержкой до 1 устройства SATA 3 Гбит/с
1 x гигабитный сетевой контроллер Intel GbE LAN (10/100/1000 Мбит/с)
Кодек Creative CA0132
2/4/5.1-канальный звук
SPDIF Out
24-контактный разъем питания ATX
4-контактный ATX12V разъем питания
Алюминиевый радиатор на MOSFET
Алюминиевый радиатор южного моста
Внешние порты I/O
1 x HDMI
1 x DVI-D
1 x VGA
1 x DisplayPort
1 x LAN (RJ45)
4 x USB 2.0
2 x USB 3.0
1 x Optical S/PDIF out
5 x Аудио портов
1 x eSATA 3 Гбит/с
1 x PS/2
Внутренние порты I/O
3 x USB 2.0
2 x USB 3.0
2 x порта SATA 6 Гбит/с
3 x порта SATA 3 Гбит/с
1 x SPDIF out
1 x блок коннекторов передней панели
1 x коннектор вывода звука на переднюю панель
1 x Clear CMOS
1 x Trusted Platform Module (TPM)
1 x разъем вентилятора CPU
3 x разъема подключения системного вентилятора (3-пин)
руководство пользователя
брошюра с описание гарантии
диск с драйверами и утилитами
4 x кабелей SATA
1 x SLI мост
заглушка интерфейсной панели
Форм-фактор,
размеры, мм
microATX
244 х 244
http://www.gigabyte.ua/
Свежая версия BIOS и драйвера могут быть загружены со страницы загрузки.
Упаковка и комплектация
Упаковка материнской платы GIGABYTE G1.Sniper M3 оформлена в оригинальном «милитари» стиле. На лицевой части основное внимание производитель сфокусировал на логотипе серии G1-Killer и надписи с наименованием модели платы. В нижней части расположены логотипы фирменных технологий, примененных на материнской плате, а именно:
Особое внимание обращено на поддержку платой функций GIGABYTE 3D BIOS на базе фирменных технологий GIGABYTE UEFI DualBIOS и 3D POWER. Отдельно отмечена готовность платы к работе с новыми процессорами семейства Intel Ivy Bridge, выполненными по 22-нанометровому процессу, и поддержка PCI-Express 3.0.
На обратной стороне упаковки изображена сама материнская плата. Также производитель отметил поддержку платой фирменной концепции Ultra Durable 4, которая подразумевает применение качественной элементной базы в процессе производства и дополнительную защиту платы от повышенной влажности, перепадов напряжения в процессе обновления версии прошивки, а также статического напряжения и высоких температур.
По всей обратной стороне расположены не уместившиеся на лицевой стороне логотипы технологий примененных на плате, а именно:
Комплект поставки GIGABYTE G1.Sniper M3 достаточно стандартный — помимо обязательных руководства пользователя, дисков с драйверами и утилитами и заглушки интерфейсной панели в него входят:
Дизайн и особенности платы
Материнская плата GIGABYTE G1.Sniper M3 принадлежит к форм-фактору microATX. Плата выполнена на текстолите черного цвета и отличается рациональным расположением набортных элементов. Дизайн материнской платы типичный для microATX моделей компании. Компоновка платы выполнена достаточно продуманно, но присутствуют и стандартные, для решений подобного размера, недостатки, а именно: нижние защелки разъемов для установки модулей памяти близко соседствуют с первым слотом PCI Express x16, что затруднит доступ к модулям при установленной видеокарте. На нижнем правом краю платы отсутствует крепежное отверстие под винт, что требует определенной аккуратности при подключении SATA устройств. Фактически все порты и разъемы размещены по краю платы, что будет удобно при размещении проводов и кабелей в системном блоке.
Общий стиль платы перекликается с выпущенными ранее продуктами игровой серии G1-Killer. К счастью, GIGABYTE, скорее всего, окончательно отказалась от достаточно специфической формы радиатора чипсета в форме пистолета, и выполнила его в более привычном для покупателя виде. Также, стоит отметить еще одну неприятную особенность компоновки платы, а именно размещение разъема для подключения одного из системных вентиляторов (SYS_FAN3). При подключении и прокладке 4-контактного ATX12V кабеля за материнской платой (при нижнем расположении блока питания) доступ к разъему для вентилятора будет затруднен.
На обратной стороне платы, помимо усилительной пластиной разъема Socket LGA1155 производства Foxconn, которая должна обеспечить возможность установки достаточно мощных систем охлаждения, которые понадобятся при серьезном разгоне процессора, никаких элементов обнаружено не было – несмотря на компактный размер текстолита, все микросхемы уместились на лицевой части платы.
В нижней части материнской платы расположены разъемы подключения внутренних портов USB. Всего на плате реализовано десять портов USB 2.0: шесть внутренних и четыре на интерфейсной панели. Один из портов, выделенный красным цветом, поддерживает функцию On/Off Charge, которая обеспечивает зарядку портативных устройств даже при выключенном компьютере. Возле портов USB 2.0 расположены колодки подключения передней панели, аудио разъемов фронтальной панели, порта TPM и один из трех разъемов для подключения системных вентиляторов.
На правой стороне материнской платы, параллельно ее поверхности, расположены четыре порта SATA. Два порта SATA 6 Гбит/с белого цвета и два SATA 3 Гбит/с черного цвета реализованы силами чипсета Intel Z77 Express. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Что интересно, в правом нижнем углу текстолита, отдельно от остальных, расположен пятый порт — SATA 3 Гбит/с черного цвета, который располагается перпендикулярно плате и также реализован силами чипсета Intel Z77 Express. Как мы уже знаем, чипсет в состоянии обеспечить работу шести портов SATA, на рассматриваемой плате шестым портом, который работает за счет Intel Z77 Express, является порт eSATA на интерфейсной панели.
Немного выше расположена колодка подключения выносной панели с двумя портами USB 3.0 (в комплекте не поставляется). Можно отметить очень удобное ее расположение, при подключении не придется протягивать провода по всему системному блоку. Всего на плате реализовано четыре порта USB 3.0: два внутренних и два на интерфейсной панели. Рядом с USB 3.0 расположен один из трех разъемов для подключения системных вентиляторов.
Системная плата GIGABYTE G1.Sniper M3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в два черных, либо в два зеленых слота. Поддерживаются модули работающие на частотах 1600/1333/1066 МГц в номинальном режиме и до 2400 МГц в разгоне. Максимальный объем памяти может составлять 32 ГБ, чего должно быть достаточно в большинстве случаев.
Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один осуществляет отвод тепла от чипсета Intel Z77 Express, другой накрывает микросхемы MOSFET, что точно не будет лишним при экспериментах с разгоном. Крепятся все радиаторы при помощи пластиковых клипс на пружинках.
В процессе тестирования платы температура не превышала 42°C, что является очень неплохим результатом для материнской платы с достаточно скромной системой охлаждения.
Расположение Socket LGA1155 и опорной пластины стандартно. Питание процессора осуществляется по 9-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере IR 3567, который поддерживает активное переключение фаз питания для повышения уровня КПД.
Для питания GIGABYTE G1.Sniper M3 предназначены основной 24-х и дополнительный 4-контактный разъемы. Последнее говорит об ориентации платы на геймеров, а не на любителей разгона.
Возможности расширения функциональности материнской платы GIGABYTE G1.Sniper M3, в отличие от многих решений, выполненных в форм-факторе microATX, достаточно широки. В наличии три слота для установки графических адаптеров — PCI-Express (первый и третий соответствуют спецификации 3.0). Производителем заявлена поддержка технологий NVIDIA SLI и ATI CrossFireX. Близкое расположение слотов PCI-Express в большинстве случаев не позволит устанавливать на материнскую плату больше двух видеокарт, но разработчик это предусмотрел, и разделил линии PCI-E между слотами в конфигурации x8/x4/x8 соответственно.
Если у вас один графический адаптер то его необходимо устанавливать в первый слот, который будет функционировать в режиме х16. Поскольку возможности чипсета Intel Z77 Express позволяют выводить изображение со встроенного в процессор видеоядра, то слоты PCI-Express могут быть использованы и для установки иных карт расширения. Также расширение функциональности материнской платы возможно за счет одного слота PCI-Express х1.
Отдельно стоит отметить, что работа слотов PCI-Express по спецификации 3.0 будет возможна только при наличии процессора семейства Intel Ivy Bridge.
Если вы планируете использовать интегрированную графику, проблем с подключением современных устройств вывода изображения не возникнет, поскольку все необходимые разъёмы присутствуют. Функционирование видеовыходов и переключение между портами VGA, DVI, HDMI и DisplayPort интегрированного видео осуществляется силами двух микросхем Asmedia ASM1442.
Возможности Multi I/O обеспечены микросхемой ITE IT8728F, которая управляет портом PS/2, работой системных вентиляторов и обеспечивает мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel GbE LAN.
Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 6-канального звука Creative CA0132, который поддерживает аудиосистемы форматов 2/4/5.1.
На интерфейсную панель материнской платы GIGABYTE G1.Sniper M3 выведены следующие порты:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x VGA;
- 1 x DisplayPort
- 2 x LAN (RJ45);
- 2 x USB 3.0;
- 4 x USB 2.0;
- 1 x eSATA
- 1 x Optical S/PDIF out;
- 5 x Аудио портов;
- 1 x PS/2 (мышь/клавиатура).
Как видим, конфигурация внешних портов достаточна для комфортного использования системы, к приятным особенностям можно отнести наличие всех популярных видео выходов и порта eSATA. Но стоит отметить, что 7.1-канальную аудиосистему к этой материнской плате подключить не удастся.
Материнская плата GIGABYTE G1.Sniper M3 оснащена достаточным количеством разъемов для подключения вентиляторов. Помимо четырехконтактного разъема для процессорного кулера, в наличии еще три для системных вентиляторов.
Материнская плата GIGABYTE G1.Sniper M3 оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объёмом больше 3 ТБ. К тому же отметим, что плата оснащена двумя микросхемами BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основной микросхемы с прошивкой.
Само меню разделено на два отдельных режима работы, первый из них – 3D BIOS. При наведении указателя «мышки» на один из компонентов материнской платы открывается список параметров, доступных для изменения, относящихся к данному компоненту платы.
Основная часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра, оперативной памяти, сгруппированы в разделе MB Intelligent Tweaker (M.I.T.), где в свою очередь они удобно разнесены по подразделам, в зависимости от типа.
Настройки, необходимые для разгона, сведены таблицу:
