По сравнению с воздушными охладителями СВО являются нечастыми гостями в нашей тестовой лаборатории. Одна из причин тому – более высокий интерес покупателей в целом и наших читателей в частности именно к классическим кулерам, ведь в большинстве своем они стоят гораздо дешевле, обеспечивая при этом вполне приемлемый уровень охлаждения. Но и полностью забывать о жидкостных решениях не стоит.

Тем более что за последнее время мы познакомились с некоторыми новыми высокопроизводительными воздушными моделями, сравнить возможности которых предлагаем с СВО Enermax Liqmax II 240. Данный охладитель с 274-мм радиатором представляет собой высокоэффективную модель, обеспечивающую отвод 350 Вт тепловой мощности. Так кто же победит в этом сравнении? Давайте узнаем.

Спецификация

Производитель и модель

Enermax Liqmax II 240 (ELC-LMR240-BS)

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3

Вес СО без вентиляторов, г

Длина шлангов, мм

Напряжение питания, В

Потребляемый ток, А

Скорость работы насоса, об/мин

Тип используемых подшипников

Время наработки на отказ, часов

Enermax UCBS 12P (APA1225M12)

Напряжение питания вентиляторов, В

Потребляемый ток, А

Скорость вращения вентиляторов, об/мин

Уровень шума, дБ

Воздушный поток, м 3 /час (CFM)

47,1 − 99,1 (27,7 − 58,3)

47,1 − 128,3 (27,7 − 75,5)

47,1 − 163,1 (27,7 − 96,0)

Статическое давление, мм вод. ст.

Размеры вентиляторов, мм

Упаковка и комплектация

Тестируемая система охлаждения поставляется в соответствующей ее размерам коробке из плотного картона с качественной полиграфией и хорошим информационным наполнением. Здесь размещена подробная таблица технической спецификации, а также описаны особенности устройства, о которых мы расскажем по мере знакомства с ним.

Внутри коробки все компоненты надежно зафиксированы с помощью советующей формы, что позволит не беспокоиться об их сохранности в процессе транспортировки.

Вместе с кулером Enermax Liqmax II 240 поставляется все необходимое для его монтажа, а также некоторые дополнительные элементы:

универсальная усилительная пластина;
крепления для установки СО в системы на базе процессоров компании AMD (крепления для платформ компании Intel изначально установлены на водоблоке);
набор винтов, стоек и шпилек;
высокоэффективная термопаста Dow Corning TC-5121 в шприце;
прокладка;
диэлектрические наклейки;
кабель для подключения обоих вентиляторов к одному 4-контактному разъему;
переходник с 4-контактного вентиляторного разъема на PATA (Molex);
руководство по установке.

Внешний вид и конструкция

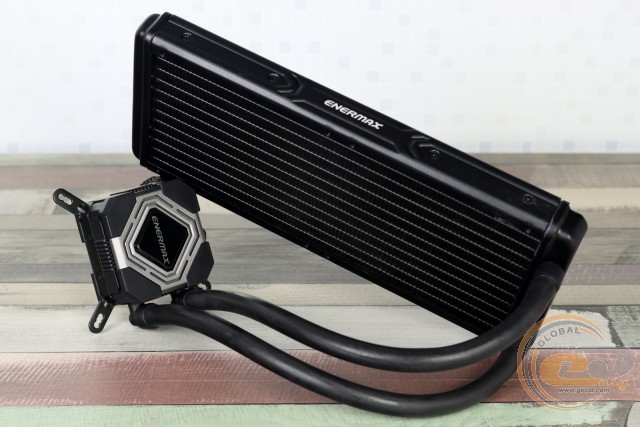

Герой текущего обзора состоит из традиционных для систем водяного охлаждения элементов: водоблока, радиатора с двумя вентиляторами и соединяющих их трубок длиной 30 см.

Водяной блок очень компактен (65 х 65 х 38,5 мм), в чем заключается одно из самых важных преимуществ СВО – отличная совместимость с околопроцессорными элементами, в том числе и модулями памяти любой высоты. Отметим, что в случае применения габаритных воздушных кулеров обычно имеют место некоторые ограничения, особенно касательно размеров применяемых планок ОЗУ.

Внутри водоблока находится насос мощностью около 4 Вт, питание к которому подается через 3-контактный вентиляторный разъем. Скорость его работы зафиксирована на отметке 2700 об/мин.

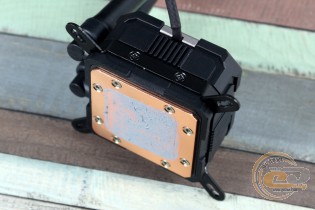

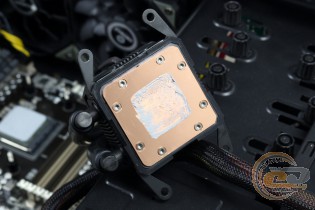

Основание, контактирующее с теплораспределительной крышкой процессора, изготовлено из меди и имеет размеры 56 х 56 мм. Шлифовка его поверхности выполнена качественно, без видимых дефектов. При этом оно создано с применением технологии Shunt Channel Technology (S.C.T., использование небольших ребер с обратной стороны) для более эффективного отвода тепла (как заверяет производитель, на 30% по сравнению с традиционным дизайном).

Приятной дополнительной особенностью водоблока является светодиодная подсветка его серебристой части, а также названия производителя.

Радиатор имеет размеры 120 х 274 х 27 мм и отличается малой толщиной, что характерно также и для более компактного решения Enermax Liqmax II 120S. Его конструкция вполне стандартная: хладагент циркулирует по горизонтальным пластинам-трубкам, перенося тепло на перегородки толщиной 0,35 мм, расположенные в среднем на расстоянии 1,4 мм друг от друга. Все элементы покрыты черной краской для придания конструкции целостности и более эффектного вида.

Тестируемая система охлаждения имеет закрытый тип, то есть она не требует обслуживания и готова к работе с коробки. К минусам такого решения можно отнести отсутствие гибкости и возможности дальнейшей модернизации путем замены компонентов и ее чистки.

Наверняка вы уже обратили внимание на интересную форму лопастей комплектных 120-мм вентиляторов Enermax UCBS 12P. Кроме эффектного вида, они также обеспечивают более высокую скорость перемещения воздуха (на 20-30%) и статическое давление (на 25%), повышая эффективность охлаждения и снижая уровень создаваемого шума.

Питание вертушек осуществляется через 4-контактные разъемы, а с помощью комплектного переходника их можно подключить к одному интерфейсу. Еще одной интересной их особенностью является наличие трехпозиционного переключателя (технология APS control), с помощью которого устанавливается максимальная частота вращения: 1200, 1600 и 2000 об/мин. Таким образом вы можете принудительно задать порог, который вертушки не будут превышать, гарантируя комфортную с точки зрения акустики работу.

Для уменьшения вибрации, создаваемой в процессе работы пропеллеров, по углам расположены плотные резиновые прокладки цвета хаки.

Крепление вентиляторов к радиатору осуществляется с помощью комплектных винтов.

Процесс установки

Установка системы охлаждения Enermax Liqmax II 240 несложная и подробно описана в руководстве пользователя.

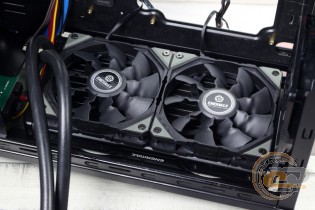

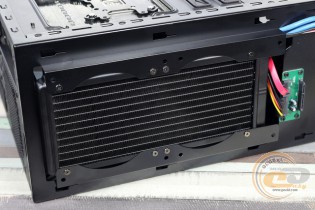

В первую очередь перед покупкой кулера убедитесь, что корпус вашего компьютера поддерживает установку радиаторов СВО длиной до 274 мм. В нашем случае такая совместимость имела место, поэтому установить самую габаритную часть охладителя удалось без особых трудностей. Для этого мы воспользовались восемью винтами, идущими в комплекте поставки.

При установке водяного блока на платформу компании AMD, на него следует предварительно смонтировать соответствующие крепления. На усилительную пластину устанавливаем изоляционные прокладки, квадратную прокладку в центральной части и четыре винта в соответствующие отверстия.

Полученную конструкцию монтируем на системную плату, используя комплектные пластиковые стойки.

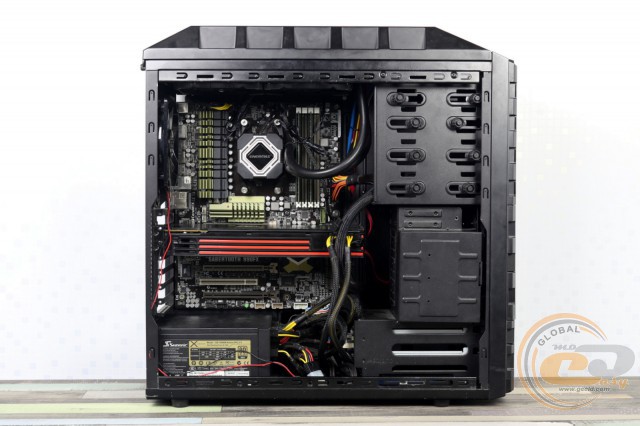

Для фиксации водоблока применяются четыре подпружиненные гайки. Как можно видеть, система в сборе смотрится отлично, и, что самое важное, она ничуть не перекрывает близлежащие разъемы.

В случае с платформами на базе процессоров компании Intel используется тот же алгоритм. Вся разница сводится к применению другого крепления (оно изначально смонтировано на водоблоке), установке усилительной пластины обратной стороной и использованию других крепежных отверстий. Еще один нюанс: квадратную прокладку следует применять только на платформе Intel Socket LGA775.

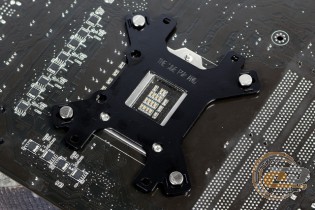

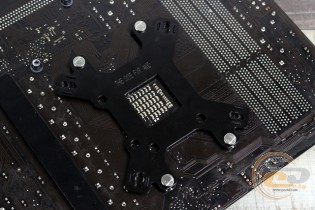

После монтажа усилительной пластины надписью «THE SIDE FOR INTEL» к материнской плате, на винты нанизываем пластиковые стойки.

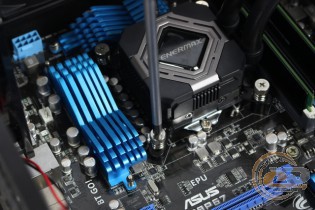

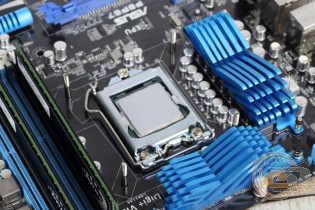

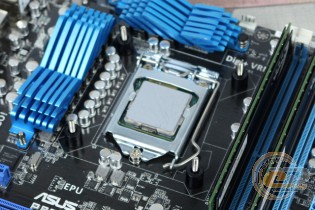

Закрепив процессор и нанеся термопасту, фиксируем полученную конструкцию с помощью водяного блока.

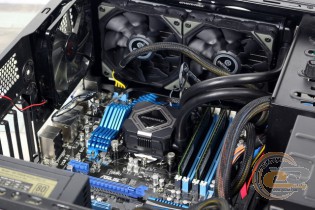

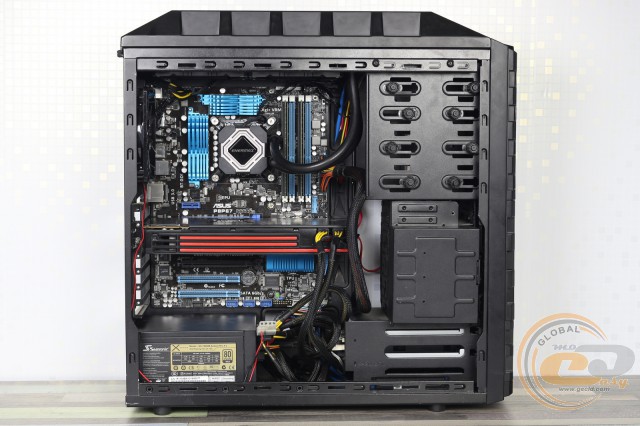

Несмотря на близость выступающих радиаторов, охлаждающих элементы цепи питания процессора, водоблок Enermax Liqmax II 240 устанавливается без каких-либо трудностей, поэтому он не будет мешать при использовании близлежащих разъемов.

После установки системы охлаждения не забудьте подключить кабели питания вентиляторов (50 см, можно через комплектный разветвитель) и водяного блока (30 см).

Тестирование

Для тестирования системы водяного охлаждения использовалось следующее оборудование:

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP

AMD Radeon HD 6950 (2 ГБ GDDR5)

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Enermax Hoplite ECA 3220 (2 x 120-мм вентилятора)

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

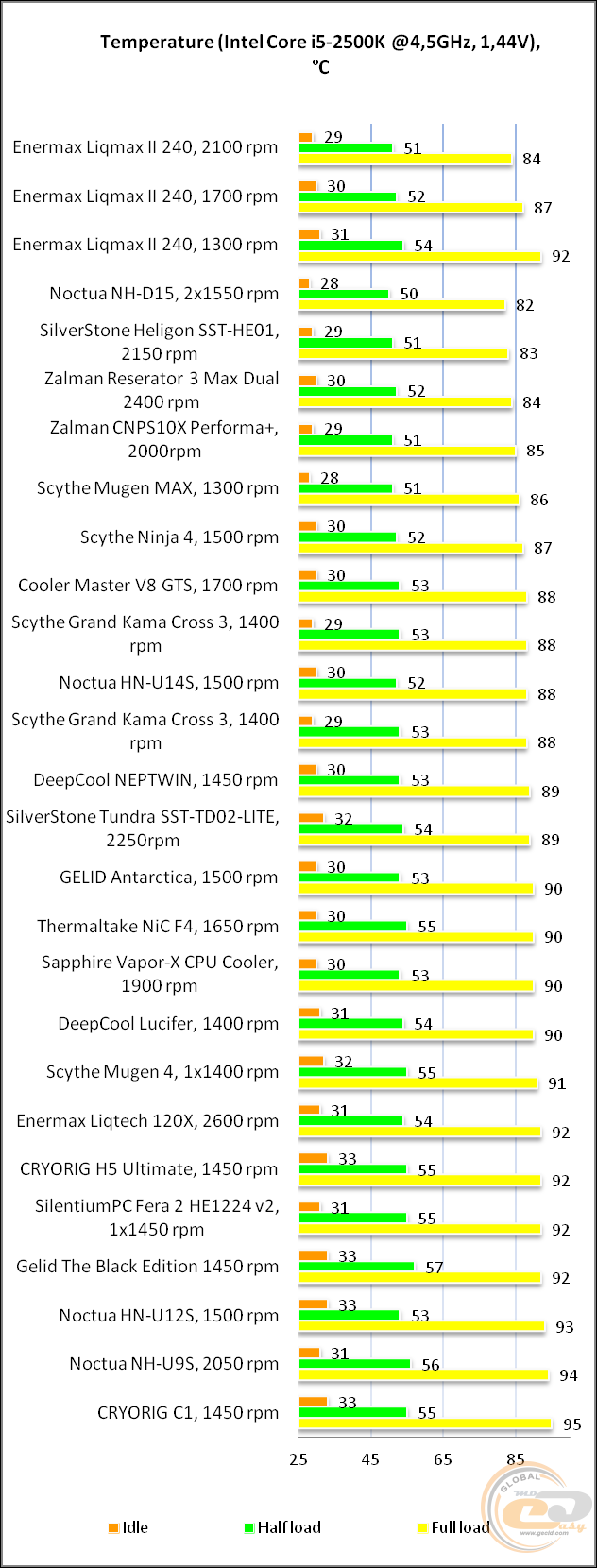

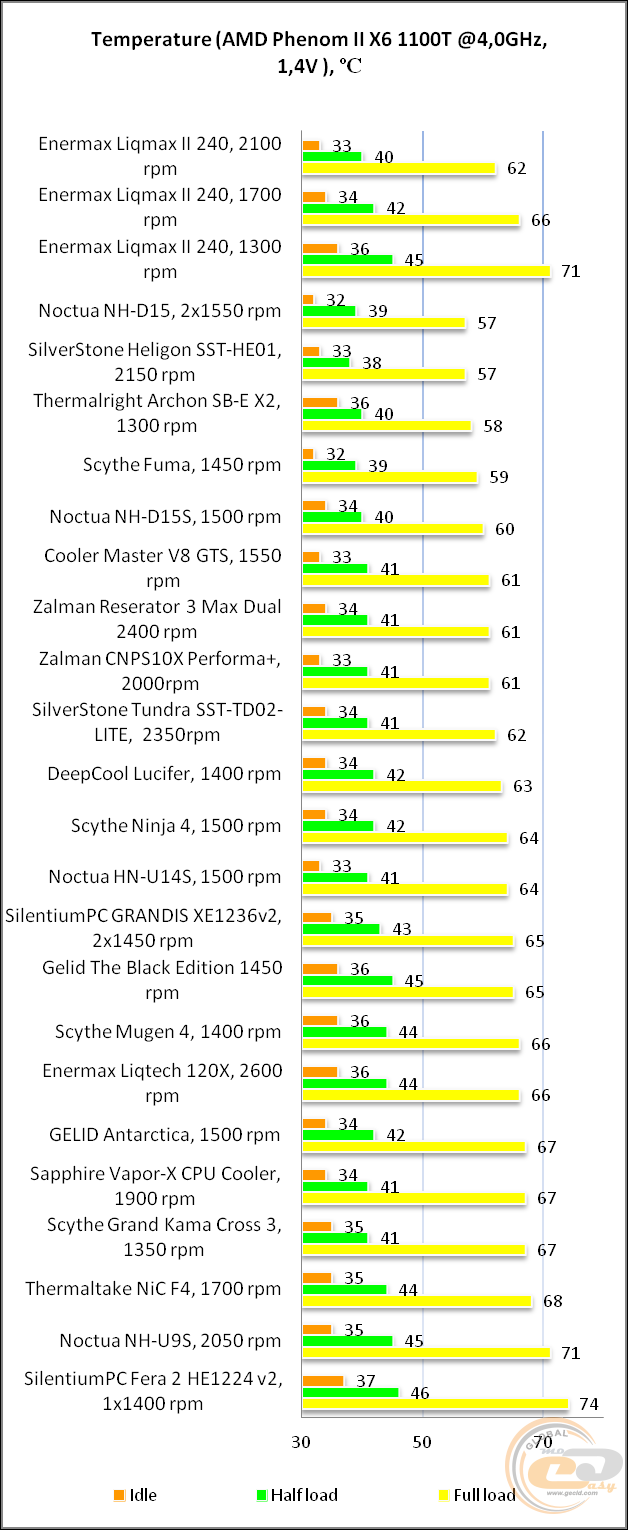

Сравнение эффективности системы охлаждения Enermax Liqmax II 240 мы начнем с моделями, относительно недавно побывавшими в нашей тестовой лаборатории. По своей эффективности тестируемая СВО очень близка к двухбашенному Deepcool GAMER STORM ASSASSIN II с восемью тепловыми трубками. Правда, пара вентиляторов последнего вращаются с частотой 1300-1500 об/мин, тогда как жидкостный охладитель работает на заметно менее комфортных 2100 об/мин. Похожие результаты демонстрирует и Scythe Mugen MAX, оснащенный одним 140-мм пропеллером (1300 об/мин), отличающийся хорошей совместимостью с габаритными модулями ОЗУ. Несменным же лидером сравнения остается воздушная модель Noctua NH-D15, которая отыгрывает у тестируемого кулера от 2 до 5°C.

Что касается сопоставления с другими жидкостными охладителями, то SilverStone Tundra TD02-LITE немного отстает на платформе AMD, а ZALMAN Reserator 3 Max Dual демонстрирует почти идентичную производительность, но работая при этом на частоте 2400 об/мин. Более компактное решение Enermax Liqtech 120X закономерно заметно уступает более увесистым собратьям.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

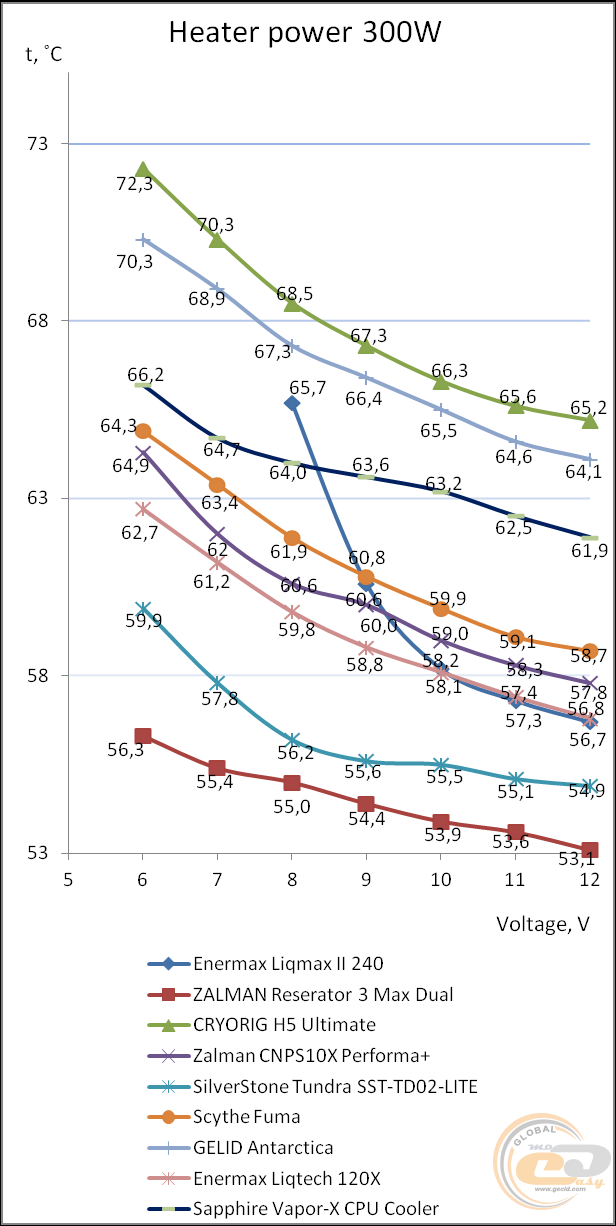

Нелинейная характеристика Enermax Liqmax II 240 связана с довольно резким изменением скорости вентиляторов в диапазоне от 7 до 9 В. Далее прирост частоты вращения более плавный, как и увеличение уровня шума.

Напряжение питания вентиляторов, В

Скорость вращения лопастей, об/мин

Тихо, с небольшим фоновым шумом

Ниже среднего, фоновый шум не мешает работе

Средний, фоновый шум ощутим

Выше среднего, не комфортный

До отметки 9 В (1200 об/мин) пара вентиляторов работает тихо. С 1500 об/мин фоновый шум становится более заметным, но все еще не влияет на комфорт пользователя. А вот ближе к максимальным 2100 об/мин работа вертушек достаточно громкая и для повседневного использования такой режим едва ли подойдет.

Напомним, что технология APS control предусматривает принудительное ограничение максимальной частоты вращения вентиляторов как раз приблизительно на вышеупомянутых отметках (около 1200 и 1600 об/мин).

Выводы

Производитель позиционирует систему жидкостного охлаждения Enermax Liqmax II 240 как решение, способное отводить около 350 Вт тепловой мощности, что является весьма большим показателем. По итогам тестирования мы готовы подтвердить высокую эффективность данного кулера, который в действительности может посоревноваться с топовыми двухвентиляторными воздушными охладителями. При этом традиционным преимуществом СВО является отличная совместимость с высокими модулями ОЗУ и радиаторами подсистемы питания процессора, а также вывод нагретого воздуха за пределы корпуса, что избавляет от необходимости в установке дополнительных вентиляторов на выдув.

Протестированная система водяного охлаждения использует довольно привычную конструкцию с 274-мм радиатором, который активно обдувается парой 120-мм вентиляторов. Они отличаются возможностью ограничения максимальной частоты вращения на отметках 1200, 1600 и 2000 об/мин, что будет полезно для любителей тишины. Так, до преодоления первого порога вертушки работают тихо, второго – на комфортном уровне ниже среднего, а вот максимальная скорость вращения сопровождается уже некомфортным гулом. Соответственно изменяется и эффективность охлаждения, что также следует учесть. Ведь, несмотря на ряд преимуществ над воздушными охладителями, многие из них могут обеспечить сравнимую производительность при более комфортных шумовых показателях. С другой стороны, на фоне протестированных нами ранее СВО, именно Enermax Liqmax II 240 демонстрирует лучшее соотношение эффективности к уровню шума.

В итоге протестированное решение может стать интересным вариантом для пользователей, ищущих эффективный жидкостный кулер. Если же вы не уверены в выборе между СВО и привычным воздушным охладителем, то рекомендуем сопоставить показатели эффективности, стоимости и создаваемого шума рассматриваемых моделей, что позволит сделать правильный выбор.

высокая эффективность;
совместимость со всеми актуальными платформами;
возможность ручного выбора максимальной скорости вращения вентиляторов (три режима);
хорошая комплектация;
простота установки;
наличие светодиодной подсветки водоблока.

вывод воздушного потока за пределы корпуса;
компактные размеры водяного блока не препятствуют установке модулей оперативной памяти любой высоты.

некомфортный уровень шума при максимальной частоте вращения.

Выражаем благодарность компании Enermax за предоставленный для тестирования кулер.

Выражаем благодарность компаниям AMD, ASUS, Enermax, Intel, Sea Sonic и TwinMOS за предоставленное для тестового стенда оборудование.
