Особенности платы

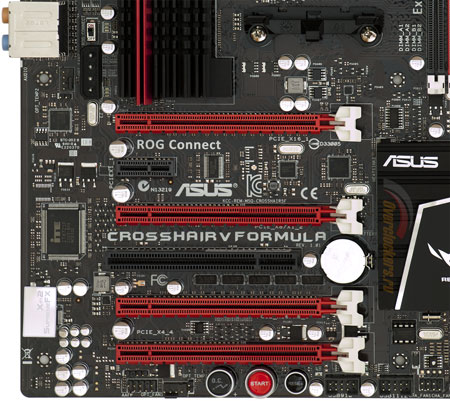

Разработчики на этот раз не стали смущать пользователей 5 слотами PCI Express x16, а оставили только четыре. Тем не менее, плата предлагает максимальные возможные на сегодняшний день средства для организации конфигураций с несколькими видеокартами. Кроме поддерживаемой чипсетом конфигурации Quad CrossFireX на видеокартах с чипами Radeon, есть возможность собрать 3-Way SLI на GeForce. Но в отличие от предыдущей версии платы, где использовался дополнительный чип Lucid Hydra, в данном случае поддержку конфигураций с картами NVIDIA обеспечивает сам чипсет 990FX.
Собственно, основное отличие 990FX в системной функциональности, с точки зрения пользователя, и состоит в том, что NVIDIA, незадолго до выпуска этого чипсета, открыла возможность лицензирования SLI под платформу AMD. И хотя NVIDIA в известной степени является конкурентом AMD, другого варианта у нее не было, поскольку свои чипсеты эта компания более не производит.
Формула распределения линий такова: при установке двух видеокарт в первый и второй слот обе карты получают в свое распоряжение по 16 линий PCI Express 2.0, при установке трех карт линии распределяются как «x16+x16+x8». Наконец, 4-й порт постоянно подключен к 4 линиям PCI-E.
Вдоль края платы имеются кнопки для включения, перезапуска компьютера и выбора «разгонного» профиля, который можно заранее настроить в BIOS. Уже стандартной стала и кнопка Go, расположенная в области слотов памяти, назначение которой — позволить загрузиться с повышенными таймингами и пониженной частотой памяти в том случае, если компьютер не стартует после установки нестандартного комплекта памяти.
Вертикальный ряд контактов, которые вы видите на этом же снимке справа, позволяет пользователю-оверклокеру с помощью мультиметра контролировать напряжения основных компонентов: процессора, памяти, чипсетных мостов, шины HT и т. д. Это вряд ли пригодится в работе со штатными параметрами, но для экстремального разгона и при участии в оверклокерских соревнованиях будет востребованно.
Плата поддерживает большинство фирменных технологий, знакомых нам по предыдущим моделям из этой линейки, в том числе GameFirst (возможность установить гарантированную пропускную способность локальной сети для выбранных приложений) и ROG Connect (возможность управлять разгонными настройками и следить за текущими параметрами с ноутбука, подключенного через USB к специальному порту на плате)
Плата насыщена дополнительными контроллерами, но в отличие от предыдущей модели, вписывается в габариты стандартного ATX-формата (305×245 мм), поэтому может быть установлена в любой стандартный корпус.
Система охлаждения пассивная, но радиатор занимает достаточно большую площадь, и охлаждать ему приходится не три, как в предыдущем случае, а два чипа. Поэтому при наличии хорошей вентиляции в корпусе он должен справиться и в режиме умеренного разгона. Ну а экстремалы все равно будут использовать дополнительные средства охлаждения.
Стабилизатор напряжения питания процессора существенно отличается от предыдущей модели платы. Это и не удивительно, поскольку основные отличия Socket AM3+ от простого AM3 как раз и состоят в усовершенствованных схемах питания. В самих процессорах будут заложены схемы для точного «цифрового» управления параметрами питания.
Также мы видим возможность использовать 4-контактный разъем питания процессора (ATX12V) в дополнение к штатному 8-контактному (EPS12V). Делать это имеет смысл лишь в разгоне. При использовании процессоров с невысоким TDP плата корректно стартует и работает при подключении всего лишь 4-контактного коннектора к основному разъему (при этом даже не придется снимать с разъема заглушку).
Количество фаз осталось на прежнем уровне: стабилизатор 10-канальный, на каждый канал установлены по 2 высокоэффективных полевых транзистора с Low RDS(on). Установлено 11 конденсаторов по 820 мкФ, 5 по 560 мкФ и 4 по 270 мкФ — не так много, как на предыдущей версии платы. Но вполне достаточно, поскольку конденсаторы элитные, японского производства, с заявленным сроком службы до 500 000 часов при температуре 65 °C. Возможна установка любых современных процессоров, включая уже снятые с производства модели с TDP 140 Вт.
Комплект поставки на этот раз не содержит каких-либо весомых дополнений вроде звуковой карты или Wi-Fi-адаптера, которые периодически попадались нам с платами этой серии. Имеется 6 шлейфов SATA 3.0 с металлическими защелками, кабель для реализации функции ROG Connect, набор Q-Connectors для объединения проводов от передней панели для удобства подключения к плате и фирменная заглушка на заднюю панель. Имеются также наклейки на SATA-кабели и стяжки для проводов.
Функциональность
Плата основана на чипсете AMD 990FX, который с точки зрения периферийной функциональности является полным аналогом AMD 890FX (о возможностях этого чипсета вы можете узнать из обзорной статьи по ссылке). Поддерживаются все процессоры, выпущенные для разъема Socket AM3, и те, что будут выпущены для AM3+; в качестве оперативной памяти может быть установлено до 32 ГБ DDR3-1066/1333/1600. Для подключения накопителей установлено 6 внутренних «чипсетных» портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5), еще 2 SATA 3.0 поддерживаются дополнительным контроллером, из них один выведен на заднюю панель в качестве eSATA.
Функциональность чипсета дополняют следующие контроллеры:
- интегрированный звук (8-канальный HDA-кодек Realtek ALC889), оптический S/PDIF-Out выведен на заднюю панель, поддерживается программное обеспечение X-Fi SupremeFX;
- сетевой контроллер (Intel 82583V, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и с поддержкой функциональности GameFirst;
- SATA 3.0 (ASMedia ASM1061, интерфейс PCIEx1), с поддержкой двух портов SATA 3.0, один из которых выведен на заднюю панель в виде eSATA;

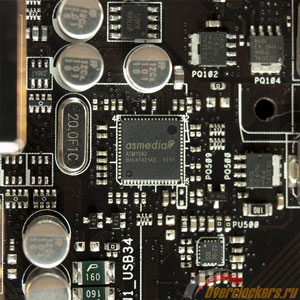

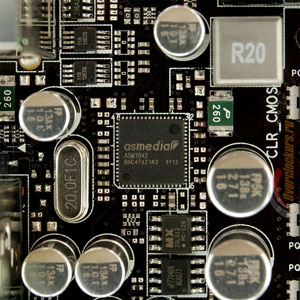

- USB 3.0 (3×ASMedia ASM1042, интерфейс PCIEx1), с поддержкой суммарно 6 портов USB 3.0, из которых 4 выведены на заднюю панель;
- cистемный мониторинг (ITE IT8721F), в BIOS Setup предусмотрено автоматическое управление процессорным и системным вентиляторами, для которых пользователь может выбрать автоматические режимы (Silent, Standard, Turbo) или вручную задать максимальную и минимальную частоту вращения и соответствующие им температурные пороги. Регулировка поддерживается как для 4-, так и для 3-контактных вентиляторов. Для тех, кого интересует более тонкое управление, расширенные возможности предоставляет утилита Fan Expert. Также есть возможность задать максимальную и минимальную температуру для автоматической регулировки частоты вращения 4 системных вентиляторов.
Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ | +0,02, −0,04 | Отлично |
| Уровень шума, дБ (А) | −88,6 | Хорошо |
| Динамический диапазон, дБ (А) | 88,7 | Хорошо |
| Гармонические искажения, % | 0,0064 | Очень хорошо |
| Гармонические искажения + шум, дБ (А) | −79,4 | Средне |
| Интермодуляционные искажения + шум, % | 0,012 | Очень хорошо |
| Взаимопроникновение каналов, дБ | −91,6 | Отлично |
| Интермодуляции на 10 кГц, % | 0,012 | Очень хорошо |
Общая оценка: Очень хорошо (подробнее).
Стандартные результаты для примененного кодека. Тем не менее, с точки зрения пользователя, аудиосистема на этой плате выглядит солиднее предыдущих реализаций, поскольку она поддерживает ПО Creative под названием X-Fi SupremeFX. Таким образом, в играх будут доступны эффекты, соответствующие EAX Advanced HD 5.0 — хоть и с помощью программной эмуляции, но это лучше, чем ничего. А для максимальной реалистичности, разумеется, бескомпромиссный игровой компьютер должен иметь дискретную звуковую карту.
Разгон
Описание методики тестирования производительности, разгона и конфигурацию тестового стенда для платформы Socket AM3 можно посмотреть на этой странице.
| Настройки для разгона в BIOS | Наличие | Примечание (диапазон регулировки) |
|---|---|---|
| Тайминги памяти | + | |
| Частота памяти | + | DDR3-800—DDR3-1600 |
| Частота (множитель) шины HT | + | |
| Опорная частота ЦП | + | 100—600 МГц |
| Коэффициент умножения ЦП | + | два параметра: для ядер и CPU NB |
| Возможность разблокировки ядер у соответствующих процессоров | + | через BIOS |
| Напряжение процессора | + | 0,60—2,10 В (CPU) 0,50—1,90 В (CPU NB) 2,2—3,19 В (CPU VDDA) |
| Напряжение памяти | + | 1,2—2,9 В |
| Напряжение чипсета | + | 0,80—2,00 В (для северного моста) 1,11—1,80 В (для южного моста) 0,80—2,00 В (для шины HT) |
(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT в BIOS Setup зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 0506 от 02/07/2011.
BIOS Setup на этот раз снабжен графической оболочкой, функциональность же не особо отличается от предыдущих версий, поскольку она давно уже избыточна даже по меркам очень требовательных пользователей. Помимо основных параметров, есть много дополнительных настроек для тонкого тюнинга памяти, «редкие» регулировки напряжений (для PCIE-шины, компонентов подсистемы памяти) и прочее, что может привлечь внимание энтузиастов.
Разработчики уже в нынешней версии BIOS «вытащили» наружу настройки цифрового модуля управления электропитанием процессора. Можно расширять диапазон контроля TDP и производить прочие манипуляции, которые будут особенно полезны при разгоне процессоров с микроархитектурой Bulldozer.
Есть возможность сохранения до 8 профилей памяти в CMOS и неограниченного количества на внешних носителях (жесткий диск или флэш-память). Выделенный профиль хранит информацию для разгона, который может активироваться в любое время из Windows или по нажатию кнопки Go на плате, если разогнанное состояние необходимо лишь для выполнения какой-то задачи.
| Phenom II X4 975 Black Edition (3,6 ГГц) | Phenom II X4 810 (2,6 ГГц) | |
| Тактовая частота ЦП, МГц | 4200 | 3835 |
| Опорная частота (множитель), МГц | 200 (×21) | 295 (×13) |
| Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В | 1,48/1,43 | 1,48/1,40 |
| Частота (множитель) CPU NB, МГц | 2600 (×13) | 2360 (×8) |
| Частота (множитель) шины HT, МГц | 2000 (×10) | 2065 (×7) |
| Частота памяти, МГц | DDR3-1333 | DDR3-1180 |
| Примечание | разгон с увеличением множителей (ядра и CPU NB) | разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT |
Результат очень хорош при разгоне за счет множителя (сказываются высококачественные и продуманные схемы питания) и просто хорош — при разгоне за счет опорной частоты. Но стандартные процессоры редко кто использует с платами такого уровня, благо выбор разблокированных моделей сейчас широк, будут такие процессоры и на новом ядре.
Отметим только, что иногда приходится долго ждать автозагрузки с параметрами по умолчанию в случае зависания при переразгоне. Также плата автоматически повышает опорную частоту в режиме Auto, причем не ограничивается 1-2 МГц, как раньше, а завышает на 10-20 МГц, что довольно-таки заметно поднимает результирующую частоту. Это надо иметь в виду, если вам нужно получить результаты в номинале: в таком случае выберите режим Manual и зафиксируйте 200 МГц в качестве опорной частоты.
Производительность
Для сравнения взяты результаты предыдущей модели ASUS Crosshair IV Extreme на чипсете 890FX.
| дискретная графика (Radeon HD4850) | ASUS Crosshair V Formula | ASUS Crosshair IV Extreme |
| Архивирование в 7-Zip, мин:сек | 2:16 | 2:10 |
| Архивирование в WinRAR, мин:сек | 1:12 | 1:10 |
| HDPlay (DXVA Off/On), CPU load | 26%/3% | 26%/3% |
| FarCry 2 (Very High@1680×1050), fps | 62 | 63 |
| World in Conflict (Very High@1680×1050), fps | 30 | 30 |
Разница копеечная и вряд ли стоит обсуждения. Думается, к выпуску процессоров на ядре Zambesi и эту долю процента отставания ликвидируют, так что не будет повода говорить о недостаточно отлаженном BIOS в тестах.
Потребляемая мощность
Мощность измеряется встроенным в блок питания ваттметром, для системы в целом.
| Phenom II X4 810 + Radeon HD4850 | ASUS Crosshair V Formula | ASUS Crosshair IV Extreme |
| Редактирование текста, Вт (Cool’n’Quiet On) | 72 | 79 |
| Редактирование текста, Вт (Cool’n’Quiet Off) | 84 | 96 |
| Игра FarCry 2, Вт | 140—190 | 156—197 |
Приятный сюрприз! «Цифровой» стабилизатор питания, даже при использовании процессора нынешнего поколения, продемонстрировал бо́льшую экономичность. Разница не очень велика, но такие вещи всегда радуют.
Выводы
Рассмотренная плата является достойным пополнением знаменитой серии плат Republic of Gamers компании ASUS и несомненно будет пользоваться спросом при условии, что новые процессоры обеспечат уровень производительности, достаточный для сборки ультимативного игрового ПК. Самое главное отличие платы от предыдущей модели состоит в поддержке конфигураций с несколькими видеокартами как на основе CrossFire, так и SLI, без использования сторонних чипов.
Сами по себе многопроцессорные графические системы уже давно избавились от своих детских болячек, поэтому могут быть рекомендованы для практического использования в тех случаях, когда пользователь заинтересован в подъеме производительности относительно конфигурации с одним графическим процессором, пусть даже самым мощным из представленных на рынке.
Серия элитных материнских плат для оверклокеров и энтузиастов компьютерных игр ASUS Republic of Gamers ( ROG ) хоть и в меньшей степени, но распространяется также и на поддержку решений, предназначенных для работы с процессорами AMD. Данные материнские платы носят название « Crosshair », которое имеет родословную, восходящую к первым решениям ROG для платформы AMD, выпущенным в начале 2007 года. С самого начала качество материнских плат ASUS Crosshair находилось на самом высоком уровне, так, материнская плата ASUS Crosshair IV Formula — предшественник рассматриваемого сегодня решения, по праву считалась одним из лучших предложений для создания ультимативной компьютерной системы, основанной на платформе Socket AM3.
Решение, которое мы будем рассматривать сегодня, то есть материнскую плату ASUS Crosshair V Formula , представляет собой следующее поколение «формулы 1» от ASUS для процессоров AMD, и основывается на последнем флагманском наборе логики AMD 990FX + SB950 (подробнее о неё в обзоре ECS A990FXM-A), который предназначен в первую очередь для работы с новыми процессорами серии AMD FX. Кроме того, новый набор логики обеспечивает, наконец, поддержку Multi-GPU технологии NVIDIA SLI, что открывает больше возможностей для геймеров-энтузиастов. Давайте познакомимся с ASUS Crosshair V Formula поближе, чтобы понять, является ли она все тем же бескомпромиссным решением для любителей высокой производительности, как и ее предшественники.
Спецификации материнской платы ASUS Crosshair V Formula:
ASUS Crosshair V Formula
Процессоры серии AMD AM3+ FX/Phenom II/Athlon II/Sempron 100
Поддержка семейства 32-нм CPU и CPU с TDP до 140 Вт
Системная шина, МГц
HyperTransport 3.0 поддерживающая до 5200 МТ/c
DDR3 2133*OC/2000*OC/1800*OC/1600/1333/1066/ ECC, Non-ECC, Un-buffered Memory
4 x 240-контактных DIMM двухканальной архитектуры до 32 Гб
3 x PCI Express 2.0 x16 (x16/x0/x16 или x16/x8/x8)
1 x PCI Express 2.0 x16 (только x4)
1 x PCI Express 2.0 x1
1 x PCI
Поддержка 3-Way ATI CrossFireX / 3-Way NVIDIA SLI технологий
Южный мост AMD SB950 поддерживает:
6 x SATA 6.0 Гб/с
с поддержкой RAID 0, 1, 5 и 0+1
Контроллер ASMedia ASM1061 поддерживает:
1 x SATA 6.0 Гб/с
1 x eSATA 6.0 Гб/с
Гигабитный сетевой LAN-контроллер Intel WG82579V
8-канальный High-Definition Audio кодек SupremeFX X-Fi 2 на основе микросхемы Realtek ALC889
X-Fi Xtreme Fidelity
EAX Advanced HD 5.0
THX TruStudio PRO
Creative ALchemy
24-контактный разъем питания ATX
8-контактный ATX12V разъем питания
4-контактный ATX12V разъем питания
4-контактный разъем питания Molex
Пассивная система охлаждения, состоящая из алюминиевых радиаторов и тепловой трубки
Разъемы для вентиляторов
1 x CPU
1 x CPU дополнительный
6 x 4-контактных корпусных вентилятора
Внешние порты I/O
1 x PS/2 порт для подключения клавиатуры или мыши
1 x оптический S/PDIF выход
8 x USB 2.0/1.1 порты
4 x USB 3.0/2.0
1 x eSATA 3.0 Гб/c
1 x LAN (RJ45)
1 x кнопка очистки CMOS
8-канальный аудио выход
Внутренние порты I/O
2 x USB 2.0
1 x USB 3.0 (до двух дополнительных, 19-контактный разъем)
7 х SATA 6 Гб/c
1 x S/PDIF выход
1 x джампер для сброса CMOS
1 x кнопка Go
1 x кнопка START
1 x кнопка RESET
1 x кнопка CPU Level Up
1 x переключатель ROG Connect
8 x точек для измерения напряжения
Аудио разъемы передней панели
Разъем системной панели
32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2,
Manageability WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE
руководство пользователя на нескольких языках;
6 x SATA-кабелей 6 Гбит/с;
набор Q-Connectors (системная панель и USB);
1 x SLI-мост;
1 x 3-Way SLI-мост;
1 x CrossFire-мост;
1 x кабель ROG Connect
фирменная наклейка;
набор маркировочных «обвязок»;
набор стяжек для кабелей;
заглушка интерфейсной панели.
Форм-фактор
Размеры, мм
http://www.asus.ua/
Новые версии BIOS и драйверов можно скачать со страницы поддержки.
Материнская плата ASUS Crosshair V Formula упакована в достаточно габаритную картонную коробку, оснащенную удобной ручкой для переноски и оформленную в стандартном для серии ROG стиле, в котором господствуют различные оттенки агрессивного красного цвета. На лицевой стороне упаковки присутствует только наименование модели материнской платы, а также несколько маленьких пиктограмм, среди которых можно отметить две, свидетельствующие о поддержке продуктом Multy-GPU технологий ATI CrossFireX и NVIDIA SLI.
Соответственно статусу элитного решения, упаковка ASUS Crosshair V Formula имеет откидную крышку, которая открывает доступ к окошку из прозрачного пластика, через которое можно рассмотреть лежащую в упаковке материнскую плату.
На обратной стороне самой крышки разработчик материнской платы рассказывает о некоторых характерных ее особенностях: наличии в ее составе аналого-цифрового стабилизатора питания Extreme Engine Digi+, встроенного высококачественного аудиопроцессора SupremeFX X-Fi 2, поддержке технологии управления сетевым трафиком GameFirst и технологии ROG Connect, которая позволяет подключить удаленную управляющую систему.
На обратной стороне упаковки приведены краткие спецификации материнской платы на семи различных языках, а также упоминаются некоторые из уже озвученных нами фирменных технологий, реализованных в данном продукте.
Аксессуары, поставляемые вместе с рассматриваемой материнской платой, упакованы в отдельную коробку, разделенную перегородками на четыре отсека. Внутри коробки содержится следующее:
Все оборудование, необходимое для полноценной эксплуатации платы с такими возможностями, присутствует в полном объеме — пользователю с большими потребностями вряд ли придется беспокоиться о приобретении дополнительных кабелей или чего-либо еще. Возможно, плате такого уровня не хватает, скажем, выносного модуля на два порта USB 3.0, ведь ниже мы узнаем, что из комплекта соответствующих портов два не выведены на интерфейсную панель.

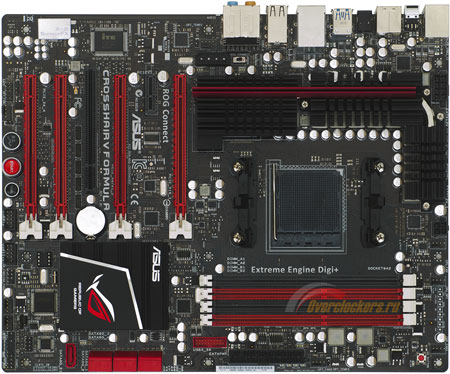

Несмотря на широкие функциональные возможности, материнская плата ASUS Crosshair V Formula смогла сохранить габариты стандартного форм-фактора ATX, поэтому она поместится в большинство стандартных корпусов. Как и все продукты, принадлежащие к элитной серии ROG, рассматриваемое сегодня решение имеет стильный и агрессивный внешний вид, с преобладанием черного цвета в оформлении, разбавленного акцентами красного. Компоновка ASUS Crosshair V Formula, благодаря удачному расположению наиболее важных портов по краям платы, заслуживает только положительной оценки – при сборке системы и подключению кабелей к различным портам никаких неудобств возникнуть не должно.
Установка крупногабаритного видеоадаптера не должна повлечь за собой сколь-нибудь заметного ухудшения удобства эксплуатации рассматриваемой материнской платы. Так, близко прилегающие к плоскости первого слота PCI-E x16 слоты оперативной памяти снабжены с этой стороны традиционными для ASUS статичными фиксаторами, а порты SATA имеют горизонтальную ориентацию, что позволит их использовать даже в случае установки очень длинных видеокарт.
Само собой разумеется, что такой продукт, как ASUS Crosshair V Formula, не мог обойтись без функционала, облегчающего нелегкий труд оверклокера. Для любителя экспериментировать с настройками системы на нижней кромке платы найдутся кнопки Start, Reset и кнопка активации фирменной технологии авторазгона CPU Level Up.
Продолжает данный список кнопка Go, которая предназначена для активации фирменной функции оптимизации настроек оперативной памяти MemOK! или загрузки заранее сохраненного разгонного профиля, а также площадка с 8-ю контрольными точками ROG Probelt для измерения напряжения на основных компонентах системы при помощи мультиметра.
Замыкает перечень оверклокерского инструментария ASUS Crosshair V Formula переключатель ROG Connect, при помощи которого производится активация одноименной технологии, которая позволяет подключить к материнской плате удаленную управляющую систему посредством соединения через USB-кабель. Для данной цели на интерфейсной панели рассматриваемого решения присутствует специальный разъем USB 2.0, выделенный белым цветом. В совокупности такого набора функций должно хватить даже самому искушенному оверклокеру, но перейдем к рассмотрению более «прозаических» вещей — возможностей набора логики AMD 990FX + AMD SB950.
За возможности организации дисковой подсистемы на материнской плате ASUS Crosshair V Formula отвечает южный мост AMD SB950, который включает в себя интегрированный контроллер, обеспечивающий функционирование шести внутренних портов SATA 6.0 Гб/с, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 0+1. Также южный мост отвечает за функционирование 12 портов USB 2.0, восемь из которых выведены на интерфейсную панель, а еще четыре можно подключить на самой плате.
Поддержка двух дополнительных портов SATA 6.0 Гб/с, один из которых имеет спецификацию eSATA 6.0 Гб/с, реализована при помощи микросхемы ASMedia ASM1061. Кроме того, на рассматриваемой материнской плате распаяны сразу три контроллера ASMedia ASM1042, которые предоставляют возможность использования шести высокоскоростных портов USB 3.0. Четыре таких порта выведены на интерфейсную панель решения, доступ к двум остальным осуществляется при помощи 19-контактного разъема, расположенного на плате. Как видим, разработчики данной материнской платы хорошо потрудились, чтобы расширить возможности и без того достаточно функциональной микросхемы AMD SB950.
Для построения высокопроизводительной графической подсистемы материнская плата ASUS Crosshair V Formula располагает четырьмя PEG-слотами PCI-Express 2.0 x16. Силами северного моста AMD 990FX, располагающего в общей сложности 42-мя линиями PCI-E 2.0, обеспечивается поддержка multi-GPU конфигураций в режимах x16+x16 или x16+x16+x8. Четвертый же PEG-слот постоянно подключен лишь к четырем линиям PCI-E 2.0, и то только в том случае, когда какой-либо из более производительных слотов не задействован. Отрадно, что набор логики AMD 990FX поддерживает для объединения видеокарт не только ATI CrossFireX, но и технологию NVIDIA SLI, которую NVIDIA наконец-то открыла для лицензирования под платформу AMD. Кроме четырех слотов PCI-E 2.0 x16, на рассматриваемой материнской плате нашлось место для одного слота PCI-E 2.0 x1 и уходящего в прошлое PCI. Несмотря на то, что в случае установки на ASUS Crosshair V Formula двух видеокарт с двухслотовой системой охлаждения оба дополнительных слота будут заблокированы, для установки карт расширения можно будет использовать оба нижних слота PCI-E 2.0 x16, что можно считать удачным конструкторским решением. Обратим внимание и на 4-контактный разъем питания Molex, расположенный над верхним слотом PCI-E 2.0 x16 – он предназначен для подачи дополнительной энергии на слоты расширения, для достижения большей стабильности системы, когда используется конфигурация с несколькими мощными видеокартами.
На материнской плате ASUS Crosshair V Formula реализовано четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 32 ГБ. В спецификациях материнской платы заявлено о гарантированной поддержке модулей, функционирующих на частоте 2133 МГц, правда, для достижения таких внушительных показателей систему необходимо подвергать серьезному разгону. Для организации работы ОЗУ в двухканальном режиме следует сначала устанавливать модули памяти в слоты одного цвета.
Для подачи энергии на процессор материнская плата ASUS Crosshair V Formula использует мощный и надежный стабилизатор питания, построенный по схеме 8+2 фазы. В качестве управляющей микросхемы используется фирменный аналого-цифровой ШИМ-контроллер Extreme Engine Digi+, основанный на микросхеме ASP1000C. По замыслу конструкторов продукта, такой тип исполнения стабилизатора должен способствовать повышенной эффективности его работы, благодаря изменяемой частоте широтно-импульсной модуляции. Как и положено, в состав элементной базы стабилизатора входят только высококачественные компоненты: твердотельные японские конденсаторы, дроссели с ферритовым сердечником и полевые транзисторы с низким сопротивлением RDS(on). Преимуществом ASUS Crosshair V Formula перед другими материнскими платами для экстремальных оверклокеров является наличие дополнительного 4-контактного разъема питания ATX12V, который может оказаться полезен в предельных режимах разгона моделей процессоров с высоким уровнем энергопотребления.
Пассивная система охлаждения ASUS Crosshair V Formula состоит из четырех алюминиевых радиаторов. Низкопрофильный, но достаточно широкий радиатор с эмблемой серии ROG, занимается охлаждением южного моста. В процессе тестирования системы температура на нем не превышала 42ºС, что говорит о достаточно высокой его эффективности. Габаритная Г-образная связка из трех радиаторов охлаждает северный мост и силовые элементы стабилизатора питания процессора, температура на связке не поднималась выше 35ºС, что, опять же, свидетельствует о том, что возможностей системы охлаждения ASUS Crosshair V Formula более чем достаточно. Примечательно, что все радиаторы имеют надежное винтовое крепление к плате, а радиаторы MOSFET соединяются с обратной стороны платы с дополнительными охлаждающими элементами, которые понижают рабочую температуру на расположенных там силовых микросхемах.

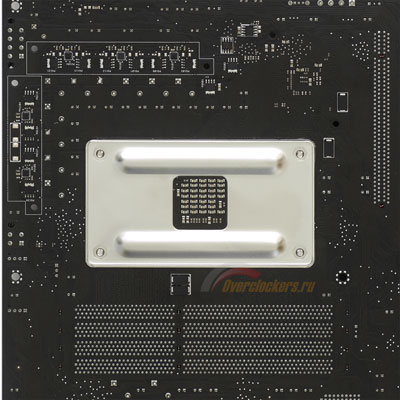

Помимо силовых элементов стабилизатора питания процессора, не уместившихся на передней стороне платы, на обратной стороне ASUS Crosshair V Formula находится крупная металлическая пластина, защищающая узел процессора от деформаций.
Звуковая подсистема материнской платы ASUS Crosshair V Formula основана на высококачественном аудиопроцессоре SupremeFX X-Fi 2, который наделяет рассматриваемую материнскую плату аппаратной поддержкой стандартов EAH 5.0 и OpenAL. Однако на самом деле в основе аудиосистемы лежит HDA-кодек 8-канального звука Realtek ALC889. Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WG82579V, поддерживающий фирменную технологию управления сетевым трафиком GameFirst.
На интерфейсную панель ASUS Crosshair V Formula выведены следующие порты:
На первый взгляд кажется, что дизайн пятой платы серии по сравнению с четвертой стал даже проще. Компоновка новинки уже не такая плотная, ее система охлаждения выглядит более стандартно и уже не похожа на произведение художника-абстракциониста, а простенький прямоугольный радиатор южного моста Asus Crosshair V Formula даже не соединен тепловой трубкой с остальной СО платы.
Да и на схеме, где система охлаждения не изображена, обнаруживается довольно много свободного места:
реклама

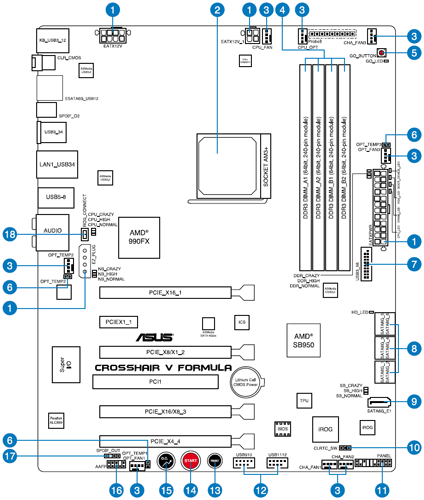

| 1. | 8-pin/4-pin ATX 12V power connectors; EZ PLUG; | 10. | Clear RTC RAM (3-pin CLRTC_SW); |
| 2. | AMD AM3+ CPU Socket; | 11. | System panel connector (20-8 pin panel); |
| 3. | CPU, chassis and optional fan connectors (4-pin CPU_FAN, 4-pin CPU_OPT, 4-pin CHA_FAN1–3, 4-pin OPT_FAN1–3); | 12. | USB 2.0 connectors (10-1 pin USB910, USB1112); |
| 4. | DDR3 DIMM slots; | 13. | Reset switch; |
| 5. | Go button; | 14. | Power-on switch; |
| 6. | Thermal sensor cable connectors (2-pin OPT_TEMP1–3); | 15. | CPU Level Up switch; |
| 7. | USB 3.0 connectors (18-1 pin USB3_56) | 16. | Front panel audio connector (10-1 pin AAFP); |
| 8. | AMD SB950 Serial ATA connectors (7-pin SATA6G 1–6); | 17. | Digital audio connector (4-1 pin SPDIF_OUT); |
| 9. | Asmedia Serial ATA 6Gb/s connectors (7-pin SATA6G_E1); | 18. | ROG connect switch (3-pin ROG). |
Впрочем, главное, сразу видно, что перед нами представительница серии Republic of Gamers. Не только ее черно-красная цветовая гамма порадует эстетов. Но и в техническом плане здесь все на уровне. К элементной базе не может быть никаких претензий. На плате не найти конденсатора с жидким электролитом, все сплошь твердотельные. А система питания должна справиться даже с очень серьезным разгоном.
Процессорный преобразователь выполнен по схеме 8+2, он работает под управлением контроллера EPU ASP1000C производства CHiL Semiconductor.
За питание памяти отвечает двухфазный преобразователь, а северный мост обходится одним дросселем.
реклама
Плата снабжена двумя дополнительными разъемами питания CPU: восьми- и четырехконтактным. Кроме того, присутствует molex у первого слота PCI-E x16.
Как и в случае с ее предшественницей, самая существенная претензия по компоновке платы, что у меня возникла, связана с чрезмерной близостью на ней слотов памяти к процессорному разъему. Массивные системы охлаждения CPU будут их перекрывать. Такие «монстры», как Thermalright Silver Arrow, точно не позволят использовать модули DDR3, оснащенные высокими радиаторами (вроде Corsair Dominator).

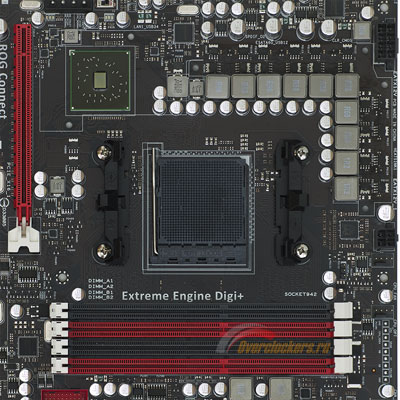

Сдвинуть сокет к ним заставила сложная система питания CPU на пару с большим желанием проектировщиков Asus разместить на плате всю «обвязку» USB 3.0 в непосредственной близости от соответствующих портов.

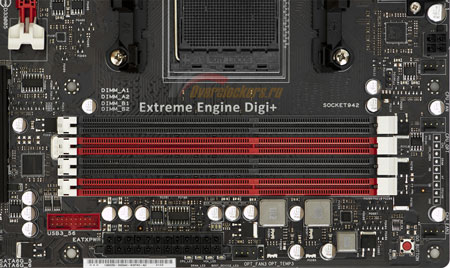

Слоты памяти оборудованы защелками только с одной стороны – верхней (на фото – правой). А значит, нижние не будут блокированы видеокартой, установленной в верхний PCI-E x16. Впрочем, на Crosshair V Formula разъемы памяти сдвинуты вверх, а из максимальных для формата ATX семи слотов расширения в наличии шесть – верхний из имеющихся и так далеко. По их конфигурации новая плата лишь минимально отличается от предыдущей. Здесь те же четыре полноразмерных PCI-Express, а вот устаревающих PCI стало на один меньше: второй заменил PCI-E x1.
Как и в других дорогих платах Asus, полноразмерные слоты тут снабжены фиксаторами с удобными широкими упорами. Действительно, нажимать тонкой отверткой на широкий лепесток не в пример легче, чем пытаться поддеть или прижать мелкую защелку.
Задействовать под видеокарты все четыре слота не получится. Всегда остается «16-скоростным» лишь первый из них. Также по умолчанию шестнадцать линий использует третий разъем, но в случае необходимости он разделит их поровну со вторым. А четвертый всегда довольствуется лишь четырьмя линиями PCI-Express. Жаль – ведь набор логики поддерживает режим 8+8+8+8.
Радиатор, отвечающий за южный мост AMD SB950, очень низкий, он не помешает картам расширения.
То же можно сказать и о кабелях накопителей. По крайней мере, основных. Шестерка портов Serial ATA, которые обеспечивает набор логики, «уложены» набок на краю платы. Они соответствуют уже третьей спецификации Serial ATA – 6Gb/s.
Неудобно «торчащий» рядом одинокий SATA-разъем тоже «новый». Но его наличием плата обязана отдельной микросхеме ASMedia ASM1061.
На ее же совести и единственный порт eSATA на I/O-панели Asus Crosshair V Formula.
реклама
Портов IDE и FDD на плате нет.

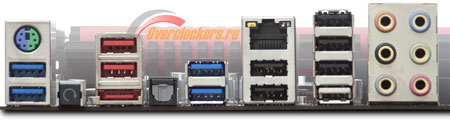

Кроме упомянутого eSATA, на внешней панели Asus Crosshair V Formula разместились:
