Несколько недель к нам в редакцию приехал модульный блок питания от известного в мире производителя игровых устройств – Cougar. Среди особенностей данного решения — мощность в 1 кВт, сертификат 80Plus Bronze, 3-летняя полная гарантия, а еще поддержка SLI и мн. др. интересных особенностей.

Комплектация

— блок питания Cougar CMX 1000W;
— бухта подключаемых кабелей;
— сетевой кабель;
— 4 болта для фиксации блока в корпусе «системника»;
— небольшой набор стяжек;
— документация

Легко заметить – часть кабелей получилась несъемной. Речь об основном питании, питании процессора и графики следующего поколения PCI Express 2.0 с 8 (6 + 2) штырьковыми разъемами PCI-E. На всех защитная оплетка.

Знакомство с коробкой и информацией на ее стенках

Вот в чем не откажешь Cougar, так это в умении делать действительно яркие коробки под то или иное устройство. Упаковка CMX 1000W в этом плане исключением не стала – перед нами действительно стильное сочетание фирменных оттенков с несколькими иллюстрациями самого продукта и массой любопытной информации, вынесенной на стенки. К примеру, на панели сверху название продукта, метки гарантии и мощности, а еще много различных сносок, подчеркивающих функциональные особенности устройства, включая 80Plus Bronze.

Осмотрев заднюю стенку, можно ознакомиться с паспортом устройства на нескольких языках (русскоязычный вариант на одной из боковых стенок), таблицей нагрузочных характеристик, узнать о других блоках питания от Cougar и мн. др.

Технические характеристики

Версия ATX12V: 2.31;
Поддержка EPS12V;
Корректор коэффициента мощности (PFC): активный;
Ток по линии +12 В: 12V1 60A, 12V2 60A;
Ток по линии +3.3 В: 25 A;
Ток по линии +5 В: 25 A;
Ток дежурного источника (+5 В Standby): 4 А;
Ток по линии -12 В: 0.8 А;
Диапазон входного напряжения сети: 110-240 В.

Материалы и сборка

В выборе материалов как таковых производитель оригинальным не был – как и у всех других блоков питания ATX здесь металл плюс немного пластика.

А вот сборка, расположение различных элементов, в том числе функциональных – все получилось очень круто. Даже если искать минусы в формате придирок, и тогда упрекнуть производителя здесь у вас не получится.

Дизайн

Не меньше мне понравился дизайн. Если вам нужен блок питания на открытые системы, который бы был не очередным «темным пятном» на фоне других сверкающих от диодов компонентов, в этом плане Cougar CMX 1000W очень даже стоит смотреть. Сочетание оранжевого и черного, броская наклейка на одной из стенок, стильные логотипы, по-особенному устроенные вентиляционные сетки и пр. «пузатая мелочь» — все это очень даже «цепляет» взгляд.

Расположение функциональных элементов

Здесь по порядку. Та панель, где расположен прикрываемый сеткой вентилятор, получилась немного выпуклой за счет особенной конструкции сетки. Отмеченные элементы здесь не единственные. Кроме них, здесь еще видны шапочки болтов, гарантийная метка, а по центру – логотип производителя.

С противоположной стороны «открывается доступ» к большой наклейке. На ней производитель сосредоточил некоторое количество информации об устройстве. Есть, к примеру, таблица нагрузочных характеристик, серийный номер, метка сертификации 80 PLUS BRONZE и пр. интересные «вещи».

Рядом с панелью корпуса, на которой реализовано небольшое отверстие и выведены несъемные провода, имеются также две небольшие, скажем так, интерфейсные площадки под крепление отстегивающихся кабелей. Возле каждой предусмотрены соответствующие подсказки.

Ну и отмечу еще одну панель этого блока. На ней также есть вентиляционная сетка, а еще предусмотрен вывод подключения кабеля питания и соответствующий переключатель.

Знакомство с кабелями

Выше я уже говорил о том, некоторая часть кабелей у Cougar CMX 1000W получилась несъемной. Аргументы «за» такого решения, думаю, искать не нужно, ведь речь о кабелях, которые будут задействованы 100%. Остальные же подключаются по мере необходимости. А вот почему они не в одном стиле, лично для меня это осталось загадкой, тем более что сам же производитель говорит о том, что плоские с точки зрения снижения трения воздуха и максимизации воздушного потока интереснее. Впрочем, быть может, расчет на то, что круглые, в процессе монтажа, будут выводиться сзади системы, как это было, к примеру, у меня. Если так, тогда все вопросы снимаются автоматически.

Одна из приятных особенностей данного блока – возможность одновременного подключения до шести видеокарт. Также можно подключить до 10 комплектующих с разъемом SATA 15-pin и до 4 – Molex 4-pin.

80 PLUS Bronze, ATX12V v2.31, EPS 2.92 и ErP Lot6 2013

Не отвлекаясь на лишние предисловия, сразу же скажу – сертификат 80 PLUS Bronze – это результат независимого тестирования данного блока, доказывающего его эффективность на уровне не меньшем чем 80%.

Касательно поддержки ATX12V v2.31 – речь об общем стандарте питания в дополнение к ATX касательно питания по линии 12V. На деле он регламентирует минимальную силу тока по ним, качество самых проводов и требуемую толщину сечения.

Поддержка EPS – это отраслевой форм-фактор для блоков питания, которые ориентированы на использование в серверах начального уровня. Такие серверы собираются в вертикальных корпусах Tower.

Что же касательно поддержки ErP Lot6 2013, речь о крайне небольшом потреблении энергии в режиме ожидания —

Поддержка SLI означает возможность подключения нескольких видеокарт одновременно (в нашем случае до шести). Но не забывайте еще и за то, что если планируете подключать на CMX 1000W несколько «видяшек», ваша материнская плата также должна поддерживать SLI, а сами карты работать на одной частоте. Видеокарты с разной частотой, впрочем, работать также будут, но только на самой маленькой из доступных в данной системе частот.

Стенд для тестирования

Для тестирования этого блока от Cougar мною была выполнена сборка ПК, состоящая из следующих комплектующих:

— материнская плата — MSI Z270 Gaming M7;
— процессор — Intel Core i7-7700K Processor (8M Cache, up to 4.50 GHz) FC-LGA14C;
— оперативная память — Goodram IRDM X 2×8 ГБ;
— SSD — Goodram IRDM PRO 240 ГБ;
— HDD — Western Digital Blue 1TB;
— две видеокарты — MSI GeForce GTX 960.

В качестве программной платформы – Windows 10.

Схемотехническая база

Все «внутренности» распаяны на плате коричного цвета. Компонентная база собрана исключительно из высококачественных «долгоиграющих» элементов, в частности мощных катушек и превосходного качества японских конденсаторов 105°C. Что ж, судя по всему, производитель, предоставляя 3-летнюю гарантию, делал это со знанием дела.

Результаты тестов и охлаждение

CMX 1000W хорошо показал себя в тестах под нагрузками – никаких существенных проседаний по линиям 12V я не увидел.

Имеющиеся «на борту» видеокарты хорошо сработались в паре.

В ферме для майнинга я его немного тоже «погонял» — претензий не было и здесь.

Имеющийся здесь 140-миллиметровый вентилятор отлично справляется с охлаждением системы. Уровень шума не «выбивается» за рамки, установленные производителем, даже при существенных нагрузках.

Вместо выводов

Таким образом, Cougar CMX 1000W можно рекомендовать как эффективный блок питания для создания мощных настольных ПК, серверов или ферм для майнинга криптовалют. На стороне устройства поддержка большого количества различных технологий и функций, защищенность от разнообразных отхождений электрической сети, стильный дизайн и вполне адекватный ценник.

Ориентировочная стоимость: 3550 гривен

Продукт предоставлен пресс-службой EDG Group

Содержание

Оглавление
Вступление
- реклама
- реклама
Участники тестирования
Обзор Fractal Design Newton R3 1000W (White)
Рекомендуем к прочтению

Вступление

Лаборатория Overclockers.ru продолжает тестирование блоков питания высокой мощности по массовой методике. Благодаря нашему партнеру – компании Регард, на очереди еще три качественных модели известных производителей. Представим участников тестирования.

Вторая модель – Cougar GX 1050W. Продукты этого бренда также тестировались по массовой методике, однако нам еще не приходилось встречаться с блоками столь высокой мощности. Любопытно проверить, как GX 1050W проявит себя в тестах, благо он сертифицирован по стандарту 80 Plus Gold и выполнен по модульной схеме. Кроме того, блок отличается чуть большей мощностью (1050 Вт), хотя относится к той же ценовой категории, что и «золотые» 1000-ваттные модели, рассмотренные ранее.

Третий блок – EVGA SuperNOVA 1000 G2 – также весьма интересен. В одном из предыдущих обзоров мы рассмотрели его предшественника – 1000-ваттную модель с индексом G1 (первого поколения). Так что ныне у нас есть возможность оценить работу по обновлению линейки SuperNOVA, проделанную конструкторами компании. БП выполнен по модульной схеме и сертифицирован по стандарту 80 Plus Gold.

Перед тем как перейти к внешнему осмотру блоков, напомню читателям специфику наших тестов. Из-за особенностей методики (использование настоящей игровой системы, а не специального нагрузочного стенда, зачастую дающего менее «реалистичные» результаты), максимальная нагрузка ограничена отметкой 800 Вт. Однако это не мешает оценить возможности БП в наиболее важных режимах.

Следует учитывать, что большинство «киловаттных» блоков приобретается для работы с неполной нагрузкой. И в этом есть определенный смысл. В составе производительного ПК с парой видеокарт (либо с одиночным двухпроцессорным ускорителем) такие блоки работают при «удобной» средней нагрузке (500-600 Вт), показывая отличные характеристики. За подробностями можно обратиться к первому материалу цикла, где проведено сравнение нескольких 1000-ваттных БП с лучшими моделями младших мощностных групп (750-850 Вт).

Участники тестирования

Обзор Fractal Design Newton R3 1000W (White)

Блок поставляется в крупной картонной коробке с «чемоданной» ручкой (что удобно). Размеры упаковки – 440 х 235 х 145 мм.

Внешнее оформление уже знакомо нам по другим продуктам Fractal Design. Информативность на хорошем уровне – приводятся фотографии блока, описание на нескольких языках, таблица мощностных характеристик и перечень разъемов с указанием длины шнуров.

Упаковано устройство очень надежно. Большие размеры коробки позволили основательно «закатать» БП в мягкий пенопропилен. В сочетании с толстыми двойными стенками это должно обеспечивать отличную защиту от любых ударов, так что доставку блока вполне можно доверить почте.

Комплект поставки включает в себя инструкцию, шнур питания и крепежные винты.

Кроме того в коробке обнаружилась удобная сумка-«органайзер» для шнуров. Все кабели разложены по отдельным кармашкам и подписаны.

Также упомянем два комплекта стяжек – матерчатых и пластиковых. Их можно использовать для фиксации проводов при сборке системы.

Пришло время взглянуть на сам блок. На сей раз главная «дизайнерская» особенность, конечно, белый цвет корпуса.

Цвет именно белый (не «кремовый»), поверхность глянцевая. Смотрится необычно. Отмечу, что блок поставляется и в стандартном черном варианте. В остальном дизайн тот же, что у других БП линейки Newton R3, которые мы рассматривали ранее: ребра корпуса «скошены», так что в сечении он представляет собой восьмиугольник, вентилятор прикрыт ячеистой решеткой.

Габариты блока — 149 х 164 х 86 мм. Таким образом, в сравнении со стандартными устройствами форм-фактора ATX, длина увеличена на 25 мм.

Обычно мы отмечаем это как минус (возможны проблемы с совместимостью при установке в компактный корпус). Но для «модульного» блока этой мощности размеры абсолютно нормальные, более того, Newton R3 компактнее большинства «киловаттников» представленных на рынке (достаточно взглянуть на огромный EVGA SuperNOVA 1000 G2 из сегодняшней подборки). К тому же, вероятность того, что столь мощный блок будет использоваться в составе компактной системы невелика.

2370 г, оно выполнено по частично-модульной схеме. Часть шнуров, используемых в большинстве систем, оставлены неотключаемыми – это кабели с разъемами ATX Mainboard, CPU и PCIe.

Любопытная деталь. Чтобы подчеркнуть высокий класс своего продукта, производитель использует позолоченные контакты. Вряд ли это дает большой выигрыш в практическом плане, но «солидности» добавляет несомненно. В конце концов, покупатель, отдавший немалые деньги за флагманскую модель, должен чувствовать проработку каждой мелочи. Все разъемы подписаны, что упростит сборку системы для неопытных пользователей.

На задней панели расположена кнопка отключения питания.

Блок оснащается уже знакомым нам по другим моделям FD крупным одиннадцатилопастным вентилятором типоразмера 135 x 25 мм.

Сила тока на линиях 3.3 В и 5 В ограничена 20 А. Максимальная суммарная нагрузка – 100 Вт. Как и другие модели линейки, 1000-ваттный блок сертифицирован по стандарту 80 Plus Platinum.

С помощью дополнительный подключаемых шнуров пользователь может вывести еще один разъем питания процессора (CPU 8-pin, длина шнура – 650 мм) и пару PCIe 6+2-pin (600 мм). Таким образом, общее количество коннекторов PCIе составляет шесть штук. Этого достаточно почти для любой системы, за исключением совсем уж экзотических связок из четырех видеокарт.

Теперь о разъемах для периферии. Общее количество коннекторов SATA достигает 12 штук, чего с большим запасом хватит для любого домашнего ПК. Они распределены по четырем кабелям длиной 800 мм (три шнура) и 650 мм (один укороченный шнур, который, скорее всего, и будет использоватьcz в большинстве стандартных систем).

А вот разъемов Molex у этого блока немного – всего четыре. Очевидно, производитель считает, что этот стандарт уходит в прошлое. Впрочем, и этого достаточно. Не забыт и коннектор Floppy (разъем до сих пор используется для питания разнообразных периферийных устройств и некоторых плат расширения). Длина шнуров 900 и 700 мм.

Подведем итог. Перед нами еще один «Ньютон», обладающий характерными чертами блоков этой линейки: высокими мощностными характеристиками, сертификатом 80 Plus Platinum, модульной конструкцией. Упомянем и полупассивную систему охлаждения. Среди минусов можно отметить разве что увеличенную длину корпуса и небольшое количество разъемов Molex. Впрочем, и то и другое никак не назовешь серьезным недостатком.

Компания Cougar многим знакома по игровой периферии или компьютерным корпусам. Однако, мало кто в курсе, что у данного производителя одна их самых обширных линеек блоков питания. На данный момент ассортимент насчитывает девять различных серий (GX, GX-S, CMX, LX, VTX, CMD, VTE, STX, STE) с моделями различной мощности. Наибольший интерес представляют более продвинутые серии, такие как GX и CMX. Сегодня мы рассмотрим одну из моделей относящейся ко второй серии, мощности которой хватит на самую продвинутую игровую сборку с несколькими видеокартами.

Технические характеристики

Производитель: Cougar;
Серия: CMX;
Модель: CMX850;
Мощность: 850 Вт;
Стандарт: ATX 12V 2.3;
Сертификат 80 PLUS: Bronze;
PFC: активный;
Охлаждение: вентилятор 140 мм;
Подсветка: нет;
Тип разъема для материнской платы: 20+4-пин;
Коннекторы питания мат. платы: 8+8(4+4)-пин;
Коннектор питания видеокарт: 4 х 8(6+2)-пин;
Количество разъемов Molex: 3;
Количество разъемов SATA: 8;
Защита от повышенного напряжения: есть;
Защита от пониженного напряжения: есть;
Защита от короткого замыкания: есть;
Защита от перегрузки по току: есть;
Защита от перегрузки по мощности: есть;
Модульное подключение кабелей: да;
Габариты: 160х150х86 мм;
Гарантия производителя: 3 года;
Цена: 5250 руб.

Позиционирование

В линейку CMX на данный момент входит четыре модели мощностью 550/700/850/1000 Вт. Также, ранее была модель на 1200 Вт, но теперь она исключена. Позиционируются такие устройства, как источники для игровых компьютеров, где востребована не только мощность, но и внешний вид. Что до цены, то модель на 850 Вт возможно приобрести по цене 5250 руб., что довольно демократично, с учетом: дизайна, мощности, эффективности, модульной конструкции для проводов и 3-х летней гарантии. Единственная проблема в том, что продукция Cougar слабо представлена на нашем рынке, но возможно эта ситуация изменится к лучшему.

Упаковка и комплектация

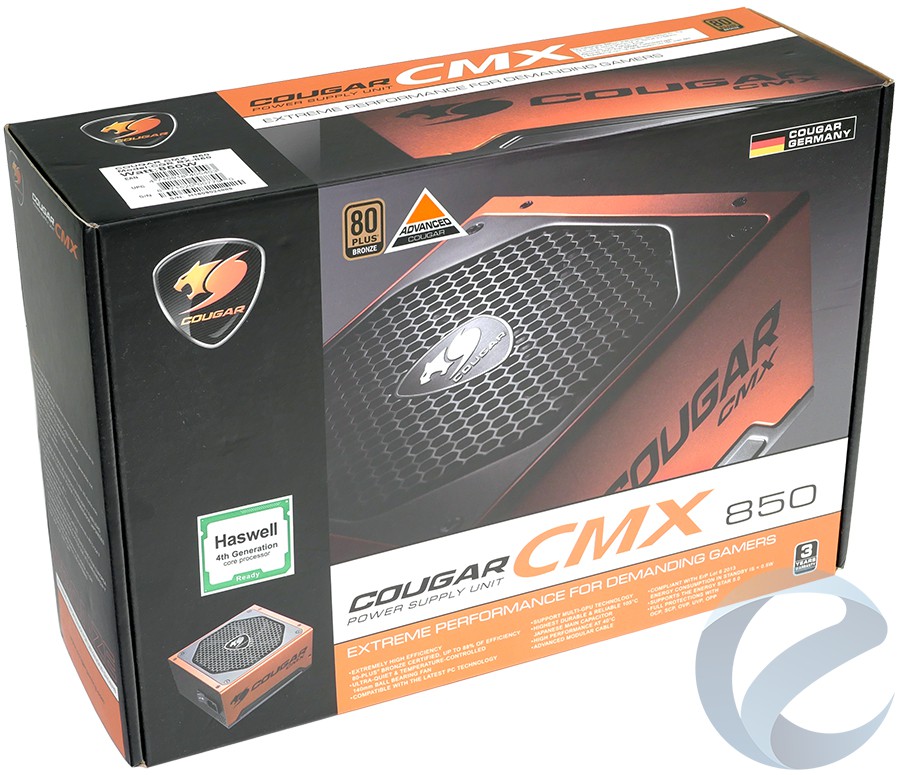

Устройство поставляется в красочно оформленной упаковке внушительных размеров. Коробка со всех сторон буквально пестрит различной информацией. Здесь вы найдете таблицу всей серии CMX, где указаны отличительные характеристики между БП разной мощности. Также, здесь приводится информация о количестве разъемов для каждой модели.

Для повышения надёжности блок снабжён всевозможными защитами, в числе которых:

OCP (Over Current Protection) – защита от перегрузки по току;
SCP (Short Circuit Protection) – защита от короткого замыкания;
OVP (Over Voltage Protection) – защита от повышения напряжения;
UVP (Under Voltage Protection) – защита от понижения напряжения;
OPP (Over Power Protection) – защита от перегрузки по суммарной мощности.

Внутри всё уложено в три отсека. Блок питания находится в тканевом мешочке и по периметру защищён вспененной формой.

В комплектацию входит блок, набор съемных проводов, кабель питания, документация, шурупы для фиксации в корпусе и пластиковые стяжки.

Внешний вид устройства

Сейчас, когда столь много внимания уделяется киберспорту и соответственно геймингу, многие производители стараются использовать это в своих интересах. В данном случае мы видим необычную раскраску, здесь применены два наиболее популярных цвета, это черный и красный. И действительно, подобрать сочетающиеся комплектующие не составит и труда, так как подобная цветовая схема используется в материнских плата, видеокартах, оперативной памяти и во всём остальном.

Габариты блока питания составляют 160х150х86 мм, что позволяет устанавливать такую модель практически в любой современный корпус, за исключением нестандартных или очень компактных решений.

На задней части находится разъём для сетевого кабеля и кнопка включения. Для своевременного отвода тепла данная панель снабжена перфорацией.

На торцах правильно ориентировано название компании, серии блока и лого. По центру сверху вы также можете найти металлический значок с изображением логотипа производителя. Решётка несъёмная и выполнена в нестандартной форме, выглядит стильно.

На нижней части расположена наклейка с максимальными нагрузочными характеристиками. По линии основного потребления +12В источник способен отдать до 828 Вт, чего хватит с внушительным запасом на любую игровую сборку.

Нельзя не отметить частично модульную систему подключения кабелей. Это является несомненным плюсом, так как избавит вас от необходимости убирать лишние провода внутри системного блока. В большинстве случаев вам понадобится подключить лишь один SATA кабель для накопителей, так как все несъемные провода будут задействованы по умолчанию и их достаточно для типовой компьютерной конфигурации.

Срок гарантийного периода исчисляется 36 месяцами, что достаточно неплохо, так как в рознице встречаются модели с 12-ти месячной гарантией. На одном из болтов установлена гарантийная пломба, препятствующая вскрытию.

Оплётка схемных кабелей была изменена. Ранее использовалась плоская оболочка из-за которой гнуть провода было довольно затруднительно. Сейчас же мы видим стандартный подход, что положительно сказывается не только на внешнем виде, но и на удобстве использования.

Перечислим все разъемы и длину проводов Cougar CMX850.

Кабель 20+4-пин для питания материнской платы (длина 550 мм).

Кабель дополнительного питания процессора 8+8(4+4)-пин (длина 630+300 мм).

Кабель с двумя разъемами 8(6+2)-пин для питания видеокарт (длина 500+110 мм).

Кабель с четырьмя разъемами SATA (длина 400+120+120+120 мм).

Кабель с четырьмя разъемами SATA (длина 500+120+120+120 мм).

Кабель с тремя разъемами Molex (длина 450+120+120 мм).

Два кабеля с разъёмами 8(6+2)-пин для питания видеокарт (длина 500 мм).

Схемотехника

Прежде всего отмечу, что при вскрытии источника вы автоматически лишаетесь гарантии. Аккуратно удалить пломбу не получится. Начнём с активной части системы охлаждения, за которую отвечает 135 мм вентилятор Young Lin Tech с маркировкой DFB132512H. Паспортная скорость вращения составляет 1700 об/мин, воздушный поток 91 CFM, а уровень шума приближается к 36 дБА. В ходе тестирования удалось выяснить, что блок питания начинает шуметь только при существенных нагрузках, тогда как при средних и малых, вентилятор работает достаточно тихо. Важно понимать, что потребление компьютерных комплектующих постепенно снижается, поэтому нагрузить подобный источник у вас едва ли получится.

Общий вид источника питания, наблюдается плотный монтаж. Можно отметить вертикальные платы блоков управления DC-DC преобразователей и основного блока управления. Для защиты от случайных касаний с корпусом применена изолирующая пленка.

1 – входной фильтр;
2 – сетевой выпрямитель;
3 – силовые элементы ККМ;
4 – силовые транзисторы полумоста;
5 – силовой трансформатор;
6 – обратная связь;
7 – шим-контроллер и ККМ;
8 – источник питания собственных нужд;
9 – выходные выпрямители;
10 – выходные фильтры;
11 — блок понижающих преобразователей.

Первые звенья входного фильтра: два синих Y1-конденсатора, которые распаяны на отдельной плате и желтый Х2-конденсатор. Защищают от противофазной и синфазной помех соответственно.

Звенья входного фильтра. Синфазные дроссели на бело-желтом и зеленом кольце, под дросселем виден желтый прямоугольный конденсатор. Входной фильтр делается многозвенным для подавления не одной конкретной частоты, а сразу некоторого диапазона частот.

Клеммы, соединяющие вилку с платой блока питания, позволяют облегчить сборку блока. Предохранитель, затянутый в черную термоусадочную трубку и варистор, защищают блок питания от внезапного повышения сетевого напряжения.

Два диодных моста расположены на небольшом алюминиевом радиаторе. Для лучшего теплового контакта с радиатором применена термопаста. Слева видна пара Y-конденсаторов, скрепленная силиконом для большей устойчивости к вибрации. Это последнее звено входного фильтра.

Далее видим конденсаторы выходного фильтра PFC с параметрами 400В 330мкФ и его силовой дроссель.

Рядом расположены силовые транзисторы корректора коэффициента мощности (далее ККМ) MDP13N50S. Здесь используются четыре транзистора в параллельном включении для обеспечения необходимой мощности.

Вверху расположены два параллельно включённых диода BYC10-600, это быстрые диоды с малыми потерями на переключение. Это одно из лучших решений с точки зрения стоимости, которое можно применить в ККМ. Ниже виден транзистор MDP18N50S — один из двух силовых ключей основного преобразователя.

Микросхема CM6800TX — контролер ККМ и однотактный ШИМ. Это основа силовой части данного блока.

Элемент с маркировкой MDP18N50S — второй ключ силового преобразователя.

Силовой трансформатор. Исполнение качественное, изоляция хорошая, пропитка есть.

Синий Y-конденсатор защищает силовой трансформатор от пробоя статическим электричеством. Маленький трансформатор передает сигнал управления на транзисторы, а трансформатор побольше, относится к источнику питания собственных нужд (далее ИПСН).

Микросхема TNY227PN это обратноходовый преобразователь для ИПСН. Для лучшего охлаждения используется небольшой радиатор.

На следующем изображении выпрямительные диоды SBR30A60CT.

Часть из них закреплена на другой стороне радиатора. В нашем выходном выпрямителе используется сразу шесть штук.

Элемент с маркировкой PFR10L60CT — диод Шоттки.

Блоки управления непосредственно понижающих DC-DC преобразователей. Формируют напряжения +5В и +3,3В. Силовые дроссели обоих блоков расположены прямо на платах и закрыты термоусадкой. Для защиты от вибрации применен силиконовый герметик.

Микросхема APW7073 — специализированный понижающий преобразователь. В этом блоке используется для формирования напряжений +5В и +3,3В из +12В.

Элементы QM3006D — полевые транзисторы используемые в данных понижающих преобразователях.

Плата монитора напряжений (cупервизора питания) с обратной стороны.

Микросхема WT7527 — супервизор питания, отслеживает параметры напряжения по шинам +3,3 +5 +12В. По всем каналам может определить перенапряжение, перегрузку по току и заниженное напряжение.

Конденсаторы выходного фильтра марки SC. Выполнены во взрывозащищенном корпусе. Провода, впаянные в плату, защищены от излома термоусадкой.

Дроссель групповой стабилизации на черном магнитопроводе, дополнительно защищен силиконовым герметиком от повреждений при вибрации.

Конденсаторы дополнительного выходного фильтра, позволяют поддерживать номинальный уровень напряжения при резких колебаниях нагрузки.

Тестирование

Для оценки параметров блока питания были построены стандартные характеристики. Напряжения и токи измерялись с помощью мультиметра MY-62. Тест проводился с полностью активной постоянной нагрузкой, чего в общем случае вполне достаточно. Так как предел измерений тестера не позволяет измерять токи более 10А, то применялся метод разделенной нагрузки и все значения токов свыше 10А являются расчетными.

Выходные параметры блока питания достаточно хороши. Стабилизация по шинам +3,3 и +5 в осуществляется отдельными независимыми преобразователями, благодаря чему удалось достигнуть хорошей стабилизации напряжения по этим линиям. Схемотехника силовой части нестандартная, однотактная. Это имеет смысл в определенном диапазоне мощностей, но среди недостатков данной схемотехники можно выделить относительно большие габариты трансформатора и более высокие требования к параметрам силовых ключей, по сравнению с классическими полумостовыми схемами. C другой стороны, эффективность довольно высока и тот факт, что блок построен на DC-DC конверторах, позволяет ему вплотную приблизиться к верхней границе стандарта 80 PLUS Bronze.

Заключение

В своей серии CMX, компания Cougar воплотила множество положительных моментов. На примере рассмотренной модели мы получаем не только качественный источник питания, но и хорошее подспорье для создания игровой сборки. Этому способствует частично модульная конструкция для подключения проводов и удачный дизайн, который сочетает в себе наиболее распространённую цветовую гамму среди компонентов ПК. Отдельной похвалы заслуживает качественное исполнение и надежная топология силовой части. Кроме того, в ходе тестирования были зафиксированы минимальные отклонения напряжений во всем диапазоне измерения нагрузки. Единственным отрицательным моментом можно назвать шумную работу вентилятора при большой загрузке. Однако, в большинстве случаев этим моментом можно пренебречь, так как нагрузить такой источник типовой компьютерной конфигурацией вам не удастся. При этом, на малой нагрузке вентилятор остаётся достаточно тихим и никак не выделяется среди других источников шума.
