Вступление

Ранее в лаборатории уже побывало несколько представителей модельного ряда Graphite Series компании Corsair. И одним из последних был корпус Corsair Graphite 600T, выполненный в формате Midi Tower и оставивший хорошее впечатление.

На очереди еще один представитель данной серии – корпус Corsair Graphite 380T, выпущенный в конце лета 2014 года. Из названия можно догадаться, что это младшая модель в линейке. И единственная компактная в этой серии.

Graphite 380T – интересное решение для любителей небольших корпусов. Корпус в первую очередь отличается оригинальным дизайном, поддерживает материнские платы форм-фактора Mini-ITX, полноразмерные блоки питания и длинные видеокарты. Наделен неплохой системой охлаждения с возможностью расширения (поддерживается в том числе 200 мм вентилятор), и в принципе, за счет усиленной перфорации («дырявости»), не даст перегреться производительному «железу», помещенному в его компактный объем.

Упаковка и комплектация

Corsair Graphite 380T упакован в довольно большую картонную коробку по форме близкую к кубу. Масса брутто составляет

Оформлена упаковка в типичном для Corsair стиле: используется неокрашенный картон и большое количество различной информации. Так, на лицевой стороне представлена картинка корпуса, указана его модель и приведены основные конструктивные «фишки», в том числе на русском языке.

На обороте можно ознакомиться с строением Graphite 380T на «exploded view», на боковинах – с дополнительными картинками корпуса и ТТХ. Какие-либо ручки для переноски не предусмотрены, и учитывая немаленькие габариты коробки, перемещать ее в руках затруднительно.

Внутри корпус стандартно упакован в прозрачный полиэтилен и жестко зажат между двумя демпферами-фиксаторами из вспененного полиэтилена. Расположение корпуса в коробке – верхней панелью вверх.

Аксессуары обнаружилась внутри корпуса в картонной коробочке, в одном из отсеков для HDD. Набор очень скромный, включает только необходимое для сборки ПК. Разные типы винтов расфасованы в отдельные пакеты.

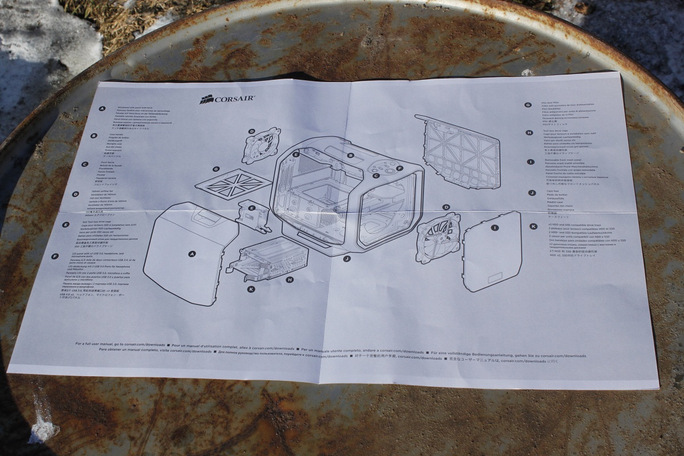

Имеется и мануал (русский язык присутствует), сделанный в виде сложенного вчетверо листа. Информации в нем мало, показан лишь корпус в разборе с указанием отдельных частей, и комплект поставки.

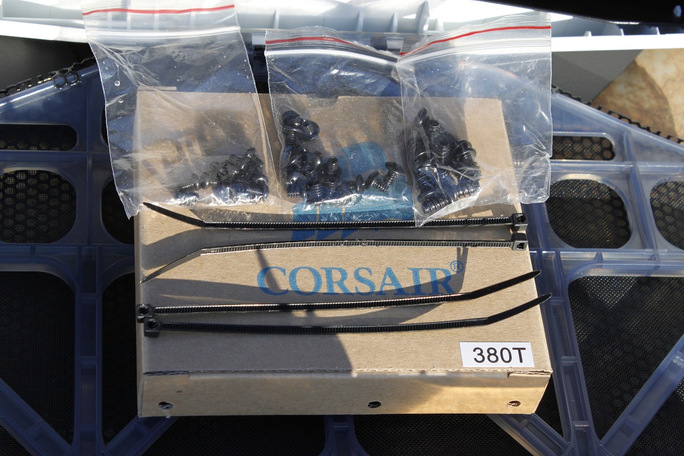

Последний включает:

Три пакетика с различными винтами для крепления устройств;
Четыре пластиковые стяжки для проводов;
Руководство пользователя.

Внешний вид и дизайн

Corsair Graphite 380T выпускается в трех цветовых вариантах: Black, White и Yellow. Первый полностью черный снаружи, White имеет белый окрас, а вариация Yellow выкрашена в позитивный ярко-желтый цвет.

Все они оборудованы черными вентиляционными решетками, которые занимают основную площадь. Поэтому правильнее было бы охарактеризовать все вариации как черного цвета, White и Yellow – с белым и желтым акцентом, соответственно. На тестирование прибыл White.

Corsair Graphite 380T получил форм-фактор Mini-ITX. Его габариты: 292 мм в ширину, 356 мм в высоту и 393 мм в глубину. Масса нетто составляет 5.55 кг.

Корпус для переносных ПК Graphite Series™ 380T Mini-ITX сочетает в себе интеллектуальный дизайн и портативность, одновременно обеспечивая место, необходимое для установки передовых компонентов.

Серия Graphite Series 380T — мощный прорыв на рынке корпусов для переносных ПК на базе материнских плат форм-фактора Mini-ITX. Встроенная ручка для переноски обеспечивает легкую транспортировку. Этот корпус позволяет легко создать переносной компьютер вашей мечты с большим, легко доступным внутренним пространством и достаточным местом для сверхдлинной графической платы. Охлаждение компонентов поддерживается благодаря установке пяти вентиляторов и удобному трехскоростному регулятору работы вентиляторов на передней панели.

380T создан для мобильности. Благодаря ручке установку легко переносить. Целостная конструкция делает ее заметной, когда она вам нужна, и незаметной, когда вы ею не пользуетесь — она визуально сливается с гладкими литыми формами корпуса.

Боковые панели легко снимаются благодаря невыступающим защелкам — не требуются ни барашковые винты, ни сложная подгонка. Они выполнены из металлической ячеистой сетки и оснащены пылевым фильтром для воздухообмена, а прозрачное окно делает ваше передовое оборудование видимым для окружающих.

На передней части устройства можно установить один вентилятор размером 200 или 140 мм, либо двоные 120-миллиметровые вентиляторы. Крепления для двойных 120-миллиметровых вентиляторов на боковой панели позволяют установить 240-миллиметровый радиатор; также предусмотрена опора для 120-миллиметрового вентилятора на задней панели. Контроллер на передней панели позволяет выбирать требуемый уровень охлаждения.

Интеллектуальный дизайн внутреннего пространства обеспечивает предельную производительность при малых размерах. В корпус вмещается источник питания максимального размера до 160 мм и графический процессор максимального размера до 290 мм.

Благодаря двум безотверточным отсекам на 3,5 дюймов и двум на 2,5 дюймов замена компонентов и модернизация осуществляется предельно просто.

На передней панели предусмотрены порты для наушников и микрофона, а также два порта USB 3.0 для высокоскоростной передачи данных и подключения USB-устройств.

Corsair Graphite Series 380T — меняет стереотипы о Mini ITX корпусах.

Приветствую гостей и комьюнити “Клуба Экспертов”. Речь пойдёт об очень интересной модели корпуса в формате Mini ITX. Первое что в голову приходит при “Mini ITX” — это небольшой, компактный корпус для простых задач или домашний медиа сервер. Это было так, пока фирма Corsair не решила просто сломать старые стереотипы. Им это удалось на славу и самое главное КАК! К вашему вниманию предоставлен на обзор корпус Mini ITX Corsair Graphite Series 380T

За посылкой пришлось ехать в офис EMS Почта России (т.к. переадресацию доставки по телефону не делают, а трек номер мне не был известен). Работница почты ко мне корпус волокла по полу: во-первых коробка огромных размеров для Mini ITX корпусов 45.57 x 43.58 x 36.24 см и нет ни каких ручек для удобной транспортировки. При этом вес в упаковке 6.7кг! Согласитесь для таких размеров и веса в упаковке сделать ручки (хотя-бы вырезы в коробке) это гораздо упростило-бы транспортировку корпуса.

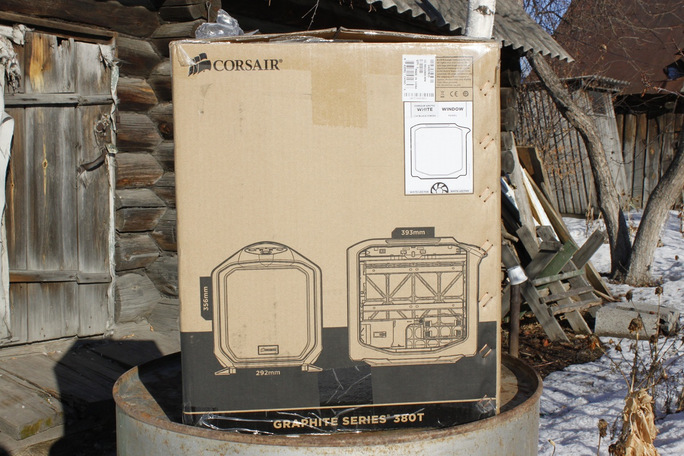

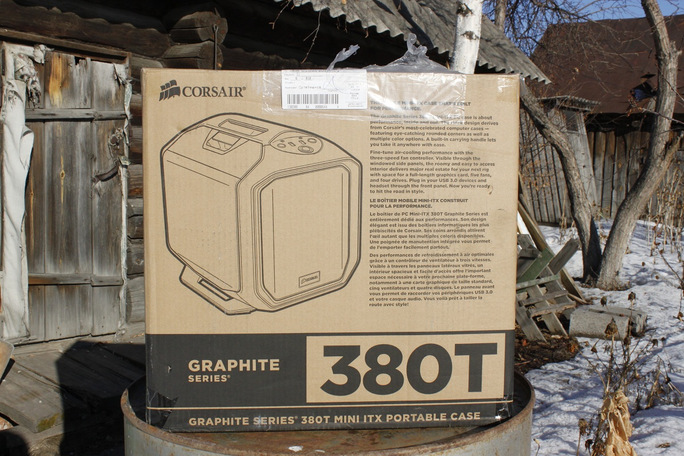

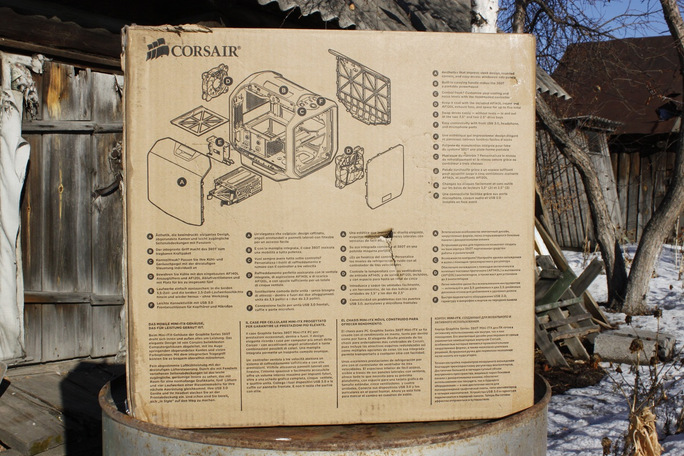

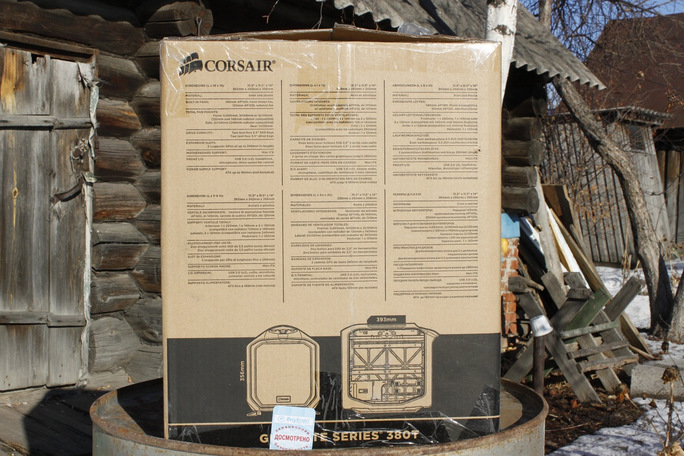

На коробке со всех сторон изображено точное изображение корпуса и даже в разобранном виде! Весть текст на нескольких языках, включая русский.

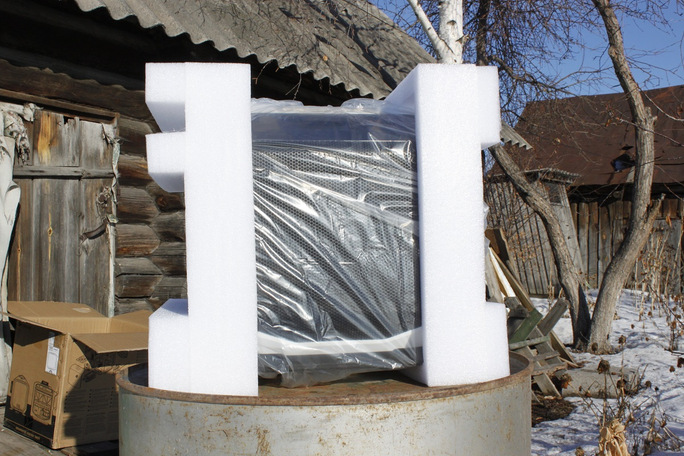

Беспокоится за целостность корпуса при транспортировки не придётся. Производитель отлично упаковал корпус в пакет и пенопластовые огромные отбойники. Можно с уверенностью сказать, что товар от завода до конечного потребителя дойдёт абсолютно целым.

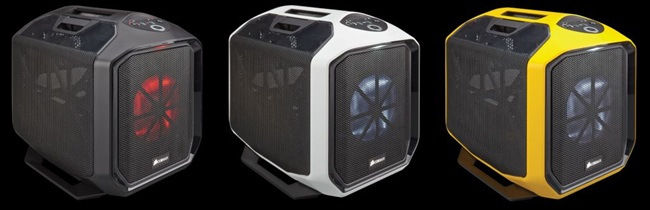

Корпус поставляется в 3-х цветовых решениях: чёрный, белый, жёлтый.

Для обзора мне предоставили корпус в белой раскраске, хотя если честно по фото очень понравился жёлтый.

После извлечения из коробки был небольшой ШОК! До получения корпуса вживую я его ни разу не видел, только на фото и видео. Ожидал, конечно, корпус размера Mini ITX гораздо меньше. Но Corsair Graphite Series 380T просто ОГРОМЕН. Меня это очень обрадовало, т.к. я не любитель небольших корпусов и стационарный ПК у меня в корпусе Full-Tower. Размер (Ш x В x Г) 292 x 393 x 356 мм впечатляет и не привычен для компактных Mini ITX корпусов.

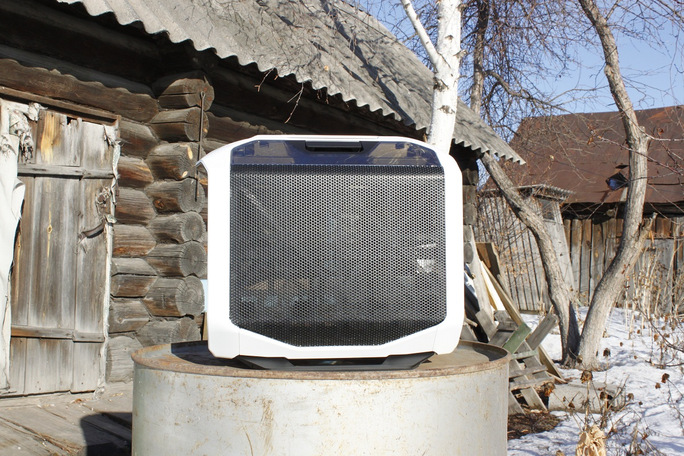

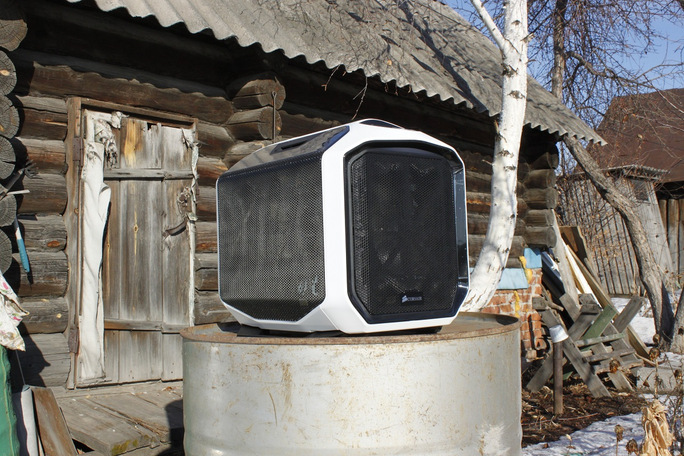

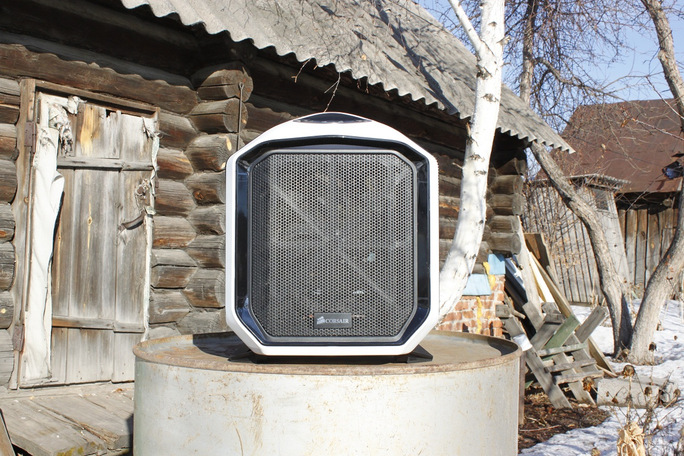

Достаточно об эмоциях, внешне корпус окрашен в белый цвет, лобовая, боковые и задняя панели выполнены в чёрном цвете.

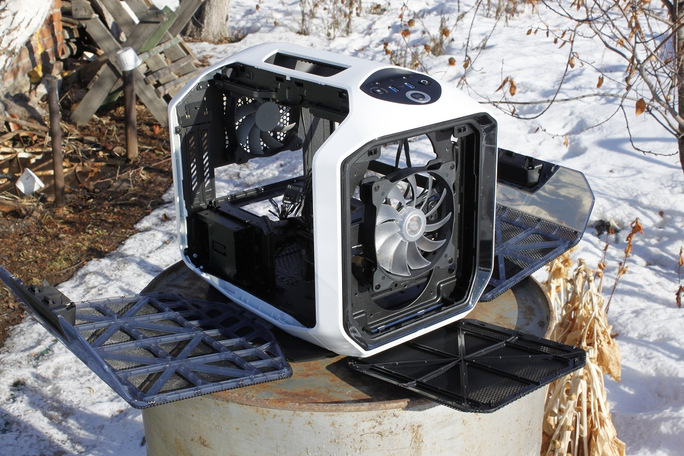

Фронт и боковые панели полностью съёмные. Если у боковых видны замки которые не выпирают за пределы корпуса, то у фронта две защёлки скрыты. Легким нажатием без усилий на верхнюю часть панели, крышка снимается. Всё это удобно для быстрого доступа к компонентам корпуса, без применения дополнительно инструмента и откручивания винтов. Тут только можно поблагодарить производителя за это удобство!

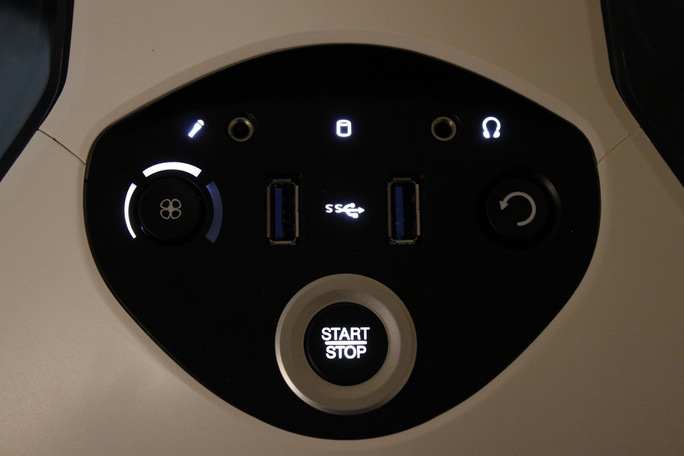

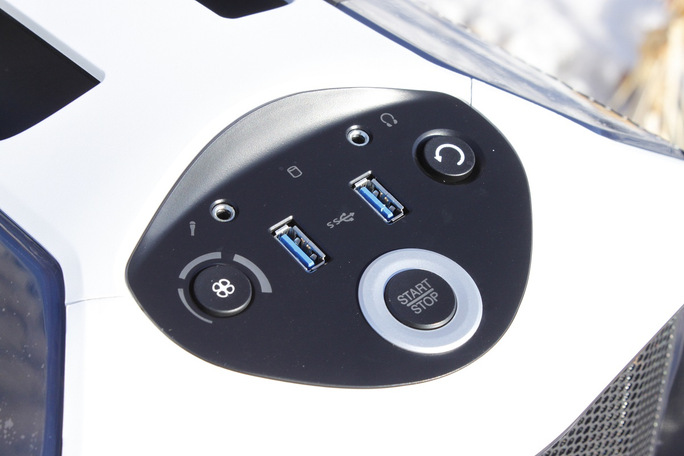

Фронтальная панель управления смотрит практически вверх, с небольшим наклоном вперёд. Имеет центральную, основную кнопку вкл/выкл. с нанесёнными надписями START/STOP. Очень оригинальное решение как в современных автомобилях, заменяющее замок зажигания. В моём автомобиле нет такой кнопки, но реализация такая очень нравится, теперь зато будет дома на ПК. Также предусмотрены 2 разъёма USB стандарта 3.0. Ещё 2 разъёма 3.5 мм jack (аудио/наушники). Предусмотрено и управлениями вентиляторами до 3х шт. в 3х режимах: МИН. СРЕД. МАХ. Каждый может сам в ручную выставить нужный режим. Вот только после выключения ПК, заданный режим не сохраняется и если вам нужен сред. или мах. придётся заново в ручную выставлять. И последняя кнопка RESET, её наличие в современном ПК не понятно. На последних у меня имеющихся ПК, данной кнопки не было и ни разу — даже не подумал о её необходимости. Возможно кому-то она будет нужна и полезна, но это как CD/DVD привод, у многих он отсутствует и не нужен.

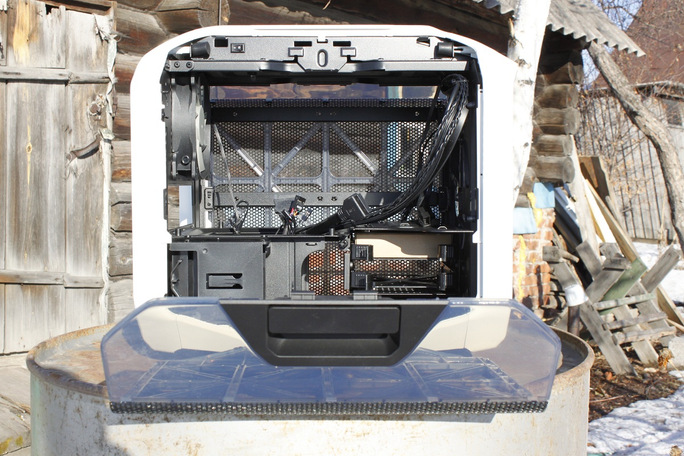

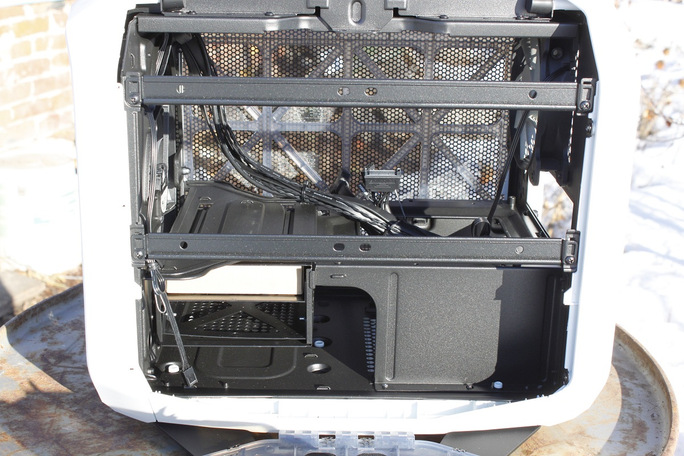

Внутреннее пространство достаточно просторное, разделено на 2 яруса.

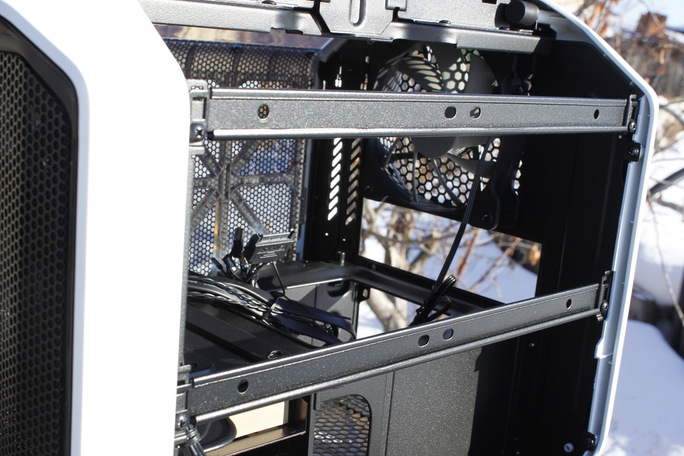

Верхний ярус основной для установки мат.платы с комплектующими на ней. Также предусмотрены дополнительные перекладины для установки дополнительных 2х вентиляторов 120 мм или ВНИМАНИЕ: “водяного охлаждения”! Вот это поворот и при этом не забываем что корпус для Mini ITX плат. Совместимость с жидкостными осаждениями фирмы Corsair: H55, H60, H75, H80i, H100i

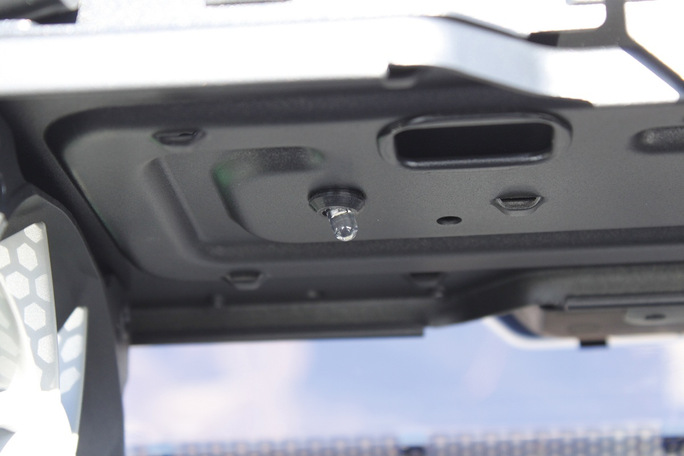

Если взглянуть на потолок верхнего яруса, можно увидеть светодиод подсветки, находящийся прямо по центру над расположением мат.платы.

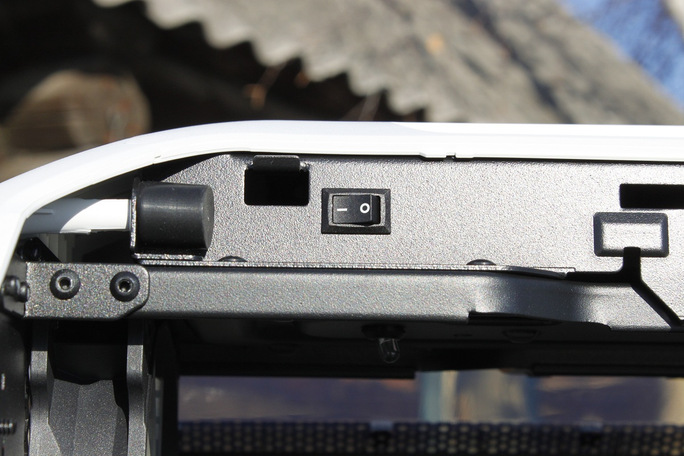

Если вы не любитель модинга и всяких световых приколюх, производитель позаботился о выключателе. Если не нужно можно просто переключить тумблер в положение ВЫКЛ. Но он не отключает подсветку фронтового 140 мм кулера.

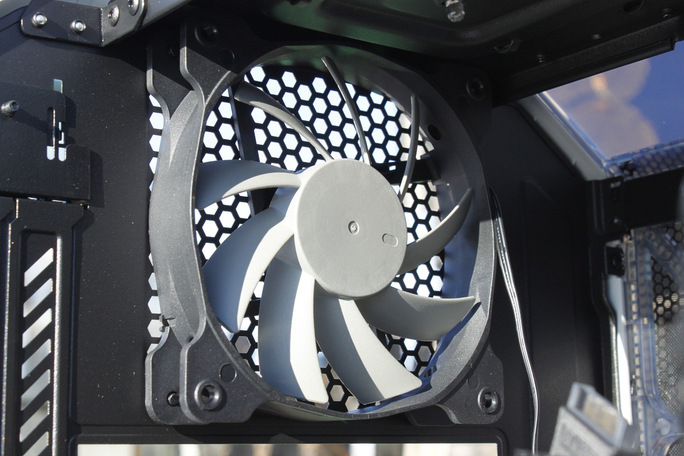

На задней стенке установлен выдувной 120 мм вентилятор.

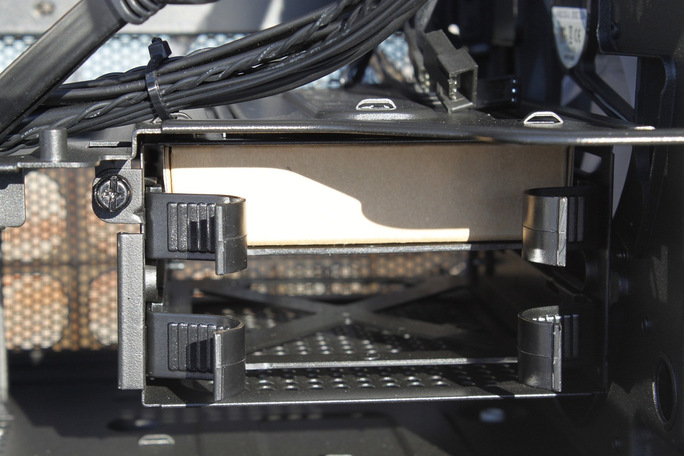

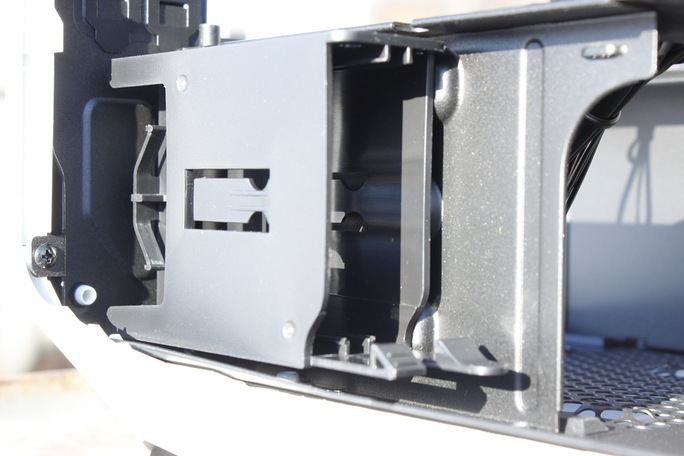

Перейдём к описанию нижнего яруса, слева на стенки отсека для БП находится ячейка под 2шт. HDD или SSD размера 2.5, без крепежа, на защёлках. Очень удобно для быстрого извлечения.

С правой стороны подвешен на салазках съёмный отсек для 2шт. HDD размером 3.5.

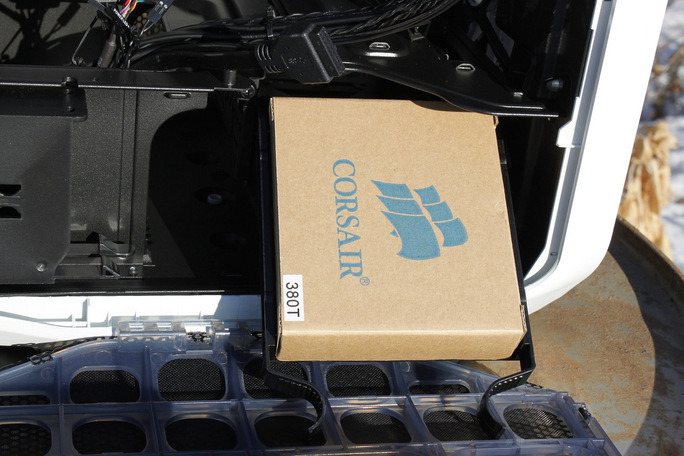

В нём пару салазок быстро съёмов для быстрого извлечения. В одной из салазок находится коробочка с винтами и пластиковыми стяжками

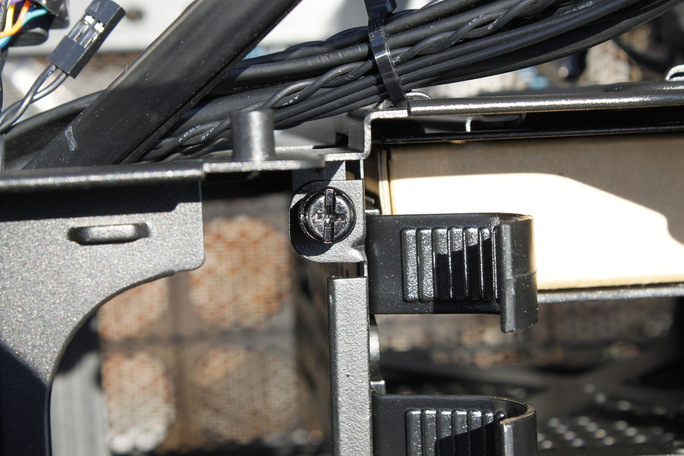

Как выше написал сам отсек съёмный и держится всего на 1 винте, который возможно открутить руками без инструмента.

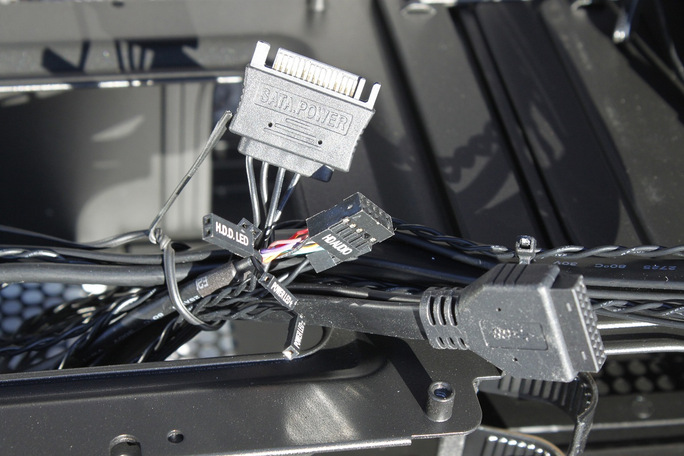

Провода передней панели управления. Имеется SATA POWER для запитывания вентиляторов подключённых к регулятору оборотов и подсветки. И опять производитель нас радует тем, что нет так называемого “молекса”. Согласитесь мелочь, а приятно!

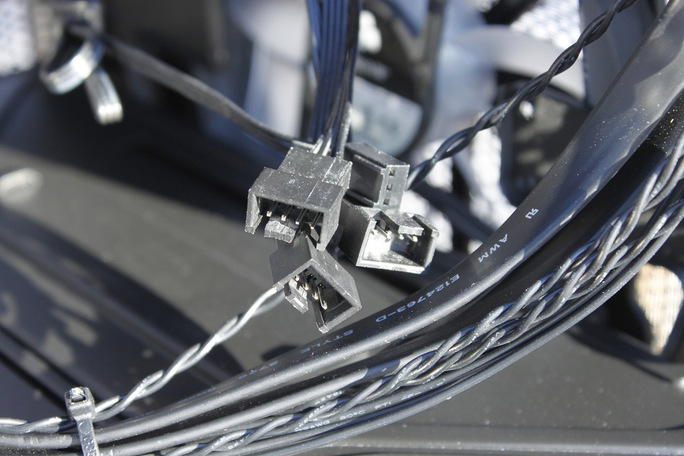

И ещё 3 разъёма 4 пин для подключения вентиляторов к регулятору скорости вращения.

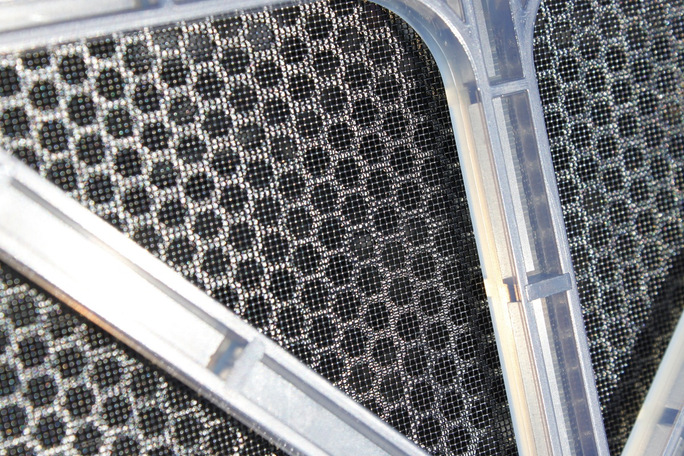

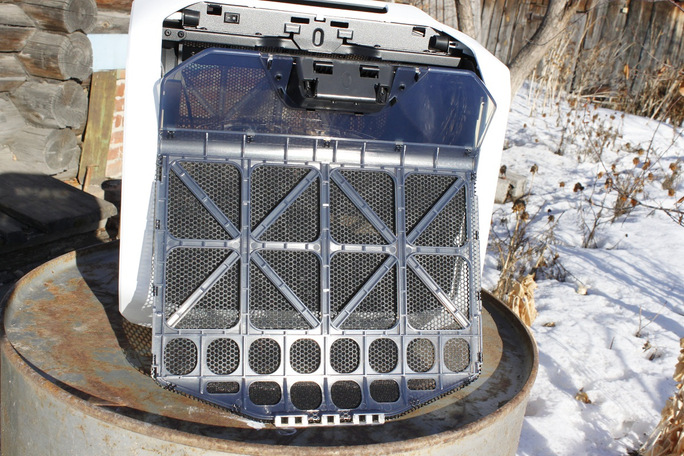

Боковые стенки выполнены из сетки, для лучшей вентиляции. Основная, наружная с крупной ячейкой и дополнительной пылезащитной сеткой с внутренней стороны.

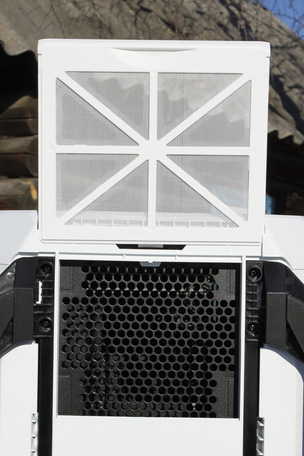

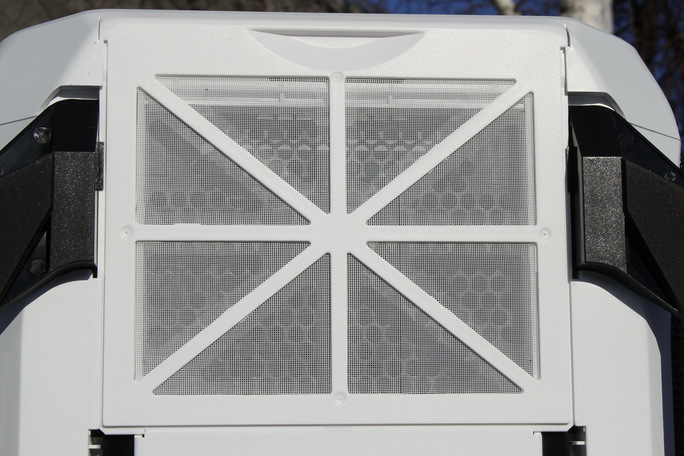

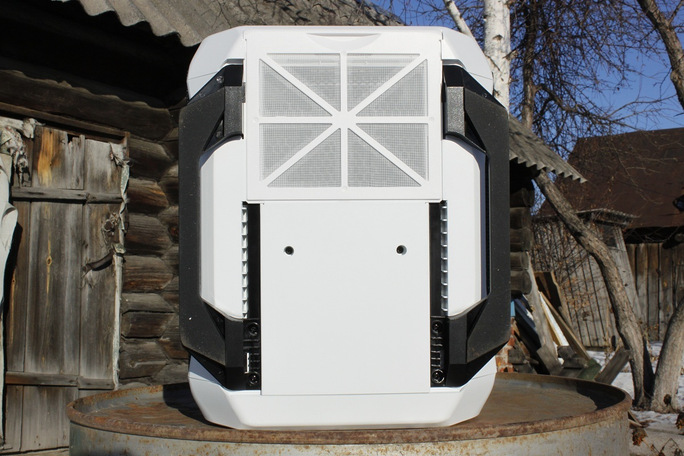

Снизу корпуса есть съёмная крышка-фильтр

Лёгким движением руки она снимается для очистки. Беспокоиться о запылении БП вам не придётся.

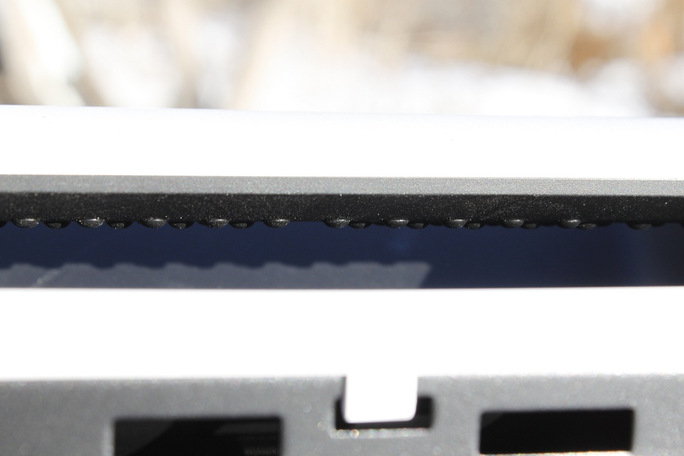

Как вы уже могли заметить, на верхней части корпуса предусмотрена ручка для переноса корпуса, с внутренней стороны имеет пупырчатую поверхность, позволяющая не скользить руке и крепко удерживать корпус.

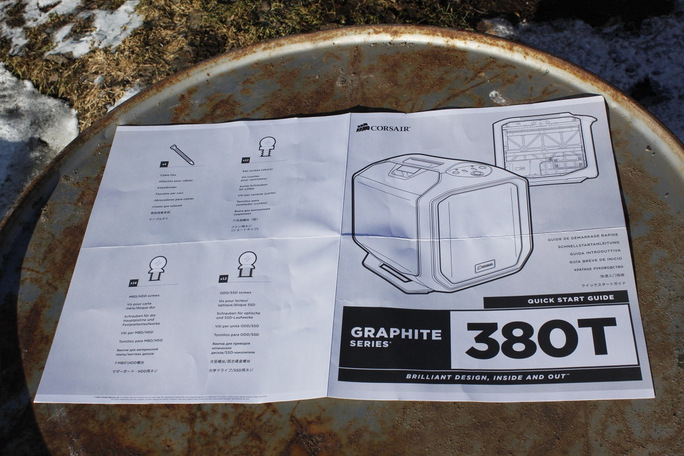

Стандартно, как и всегда, немного макулатуры

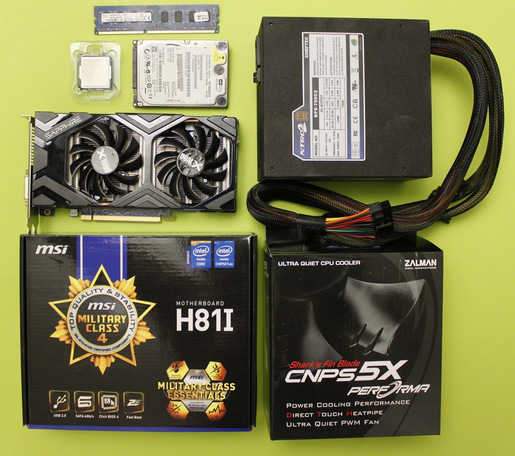

Тестовой конфигурацией выступили такие комплектующие

Процессор: Intel Celeron G1820 OEM

Кулер: Zalman CNPS5X Performa

Материнская плата: MSI H81I LGA-1150

Видеокарта: Sapphire Radeon HD 7850 1024мб

Оперативная память: Kingston 2х4гб 1333

HDD: 2.5” WD 160гб 5400об/м

БП: Chieftec 750W

ОС: Windows 8 х64

Кто-то скажет что сборка не оптимальна! Согласен, но собрана она из того что было под рукой, покупалась для обзора мат. плата, процессор, кулер. Остальное лежало так сказать без дела.

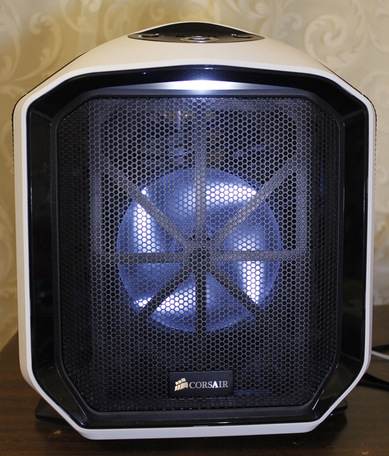

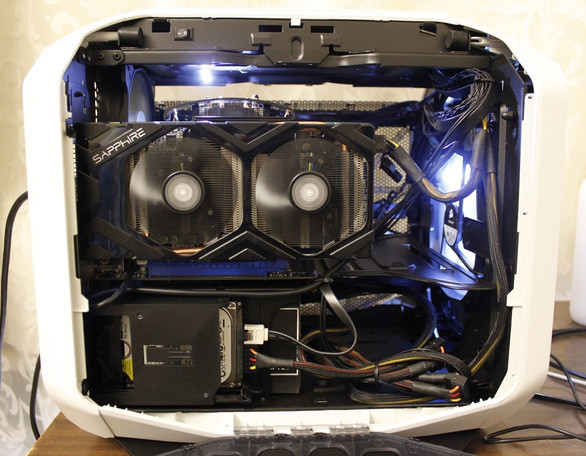

В собранном и рабочем виде выглядит так, фронт подсветка вентилятора 4 светодиода и на передней стенки вверху ещё один светодиод, также предусмотрено вместо штатного 140 мм установка на фронт одного 200 мм или двух 120 мм:

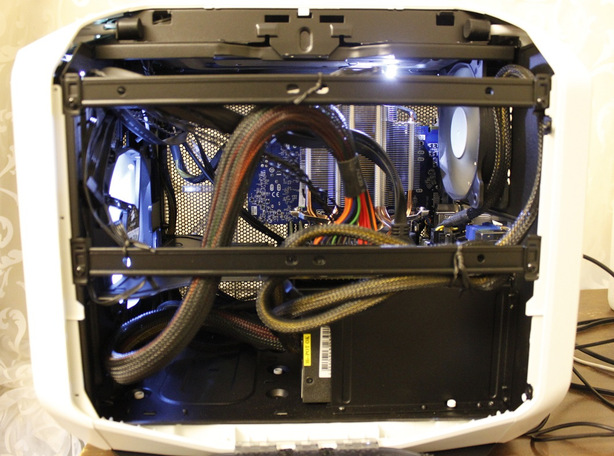

вид с боку, как раз хорошо видна внутренняя подсветка

Контейнер под HDD 3.5 был убран, так как туда нечего не устанавливалось, как видно места достаточно свободного много на нижнем ярусе для укладки проводов.

Вид с обратной стороны

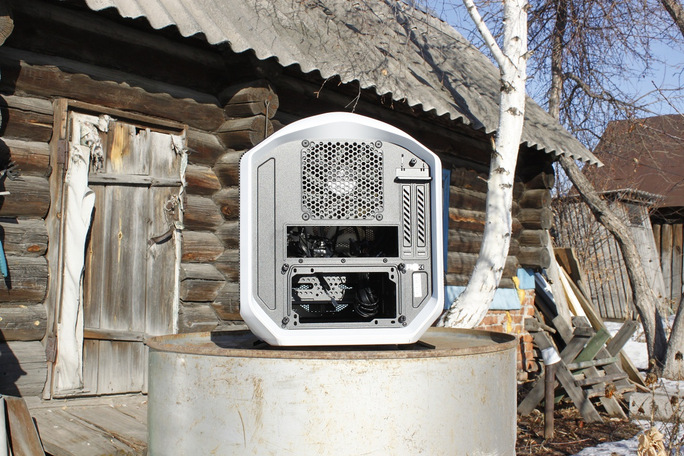

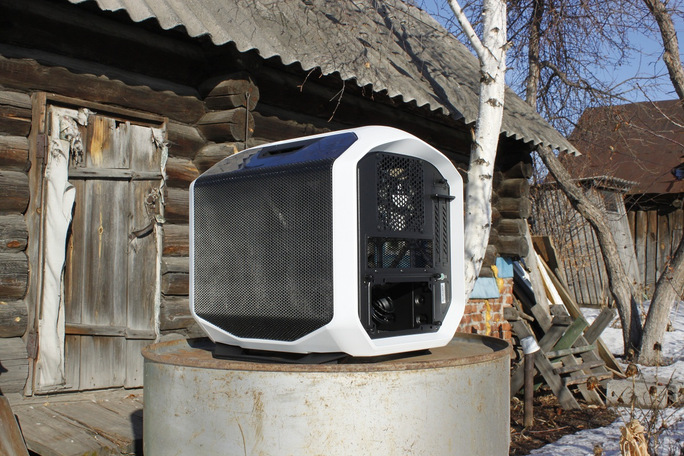

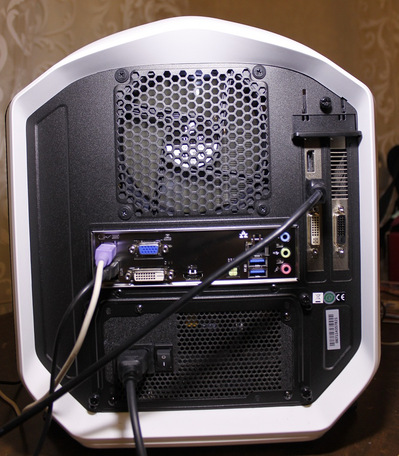

Тыльная сторона корпуса

Кулер возможно установить высотой до 150 мм включительно.

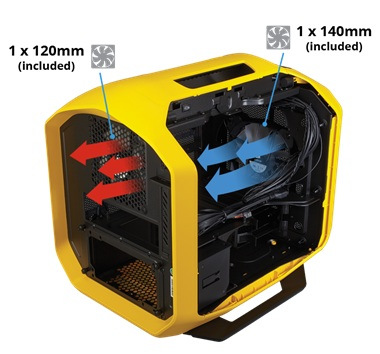

Некоторых смутит расположение кулера, почему поперёк потоку воздуха внутри корпуса? Так как эффективная продувка идёт от фронта к тылу как показано на официальном изображении производителя:

Как оказалось, при нормальном расположении кулера к потоку воздуха, крепление упирается в видеокарту! Хорошо показано в ОБЗОРЕ Алексея Лалитина. По этому решено было развернуть на 90° Но при этом снова уши крепления кулера стали перекрывать слоты памяти, даже стандартная оперативная память мешалось. Пришлось заменить на низкопрофильную.

Вернёмся к нашему корпусу Corsair Graphite Series 380T

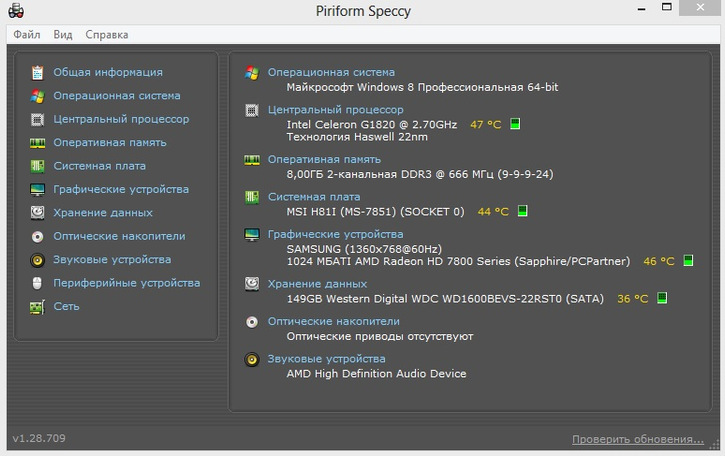

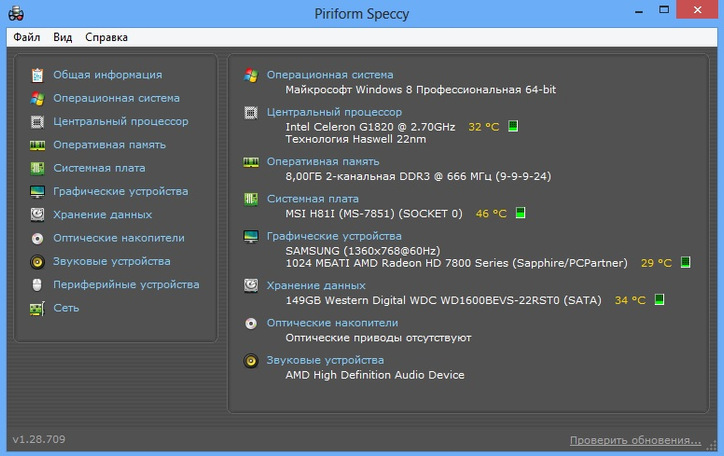

Мониторинг температур был произведён небольшой программой Speccy v 1.28.709

Комнатная температура t +24 °C реостат на положении МИН.

В играх температура повысилась, но не существенно. Сказывается из-за не сильно горячих комплектующих. Неплохая работа штатных вентиляторов фронт 140 мм и тыл 120 мм плюс полностью сетчатые, хорошо проветриваемые боковые стенки, теплу даже негде задерживаться. В итоге получаем такие температуры:

Впечатления о корпусе Corsair Graphite Series 380T только положительные. Давно так не радовали корпуса для ПК. Вроде бы чем можно удивить современного пользователя ПК, каким-то корпусом, маловероятно. А тут фирма Corsair отлично справилась со свой задачей, смогла сделать очень функциональный и современно-стильный корпус. Способный даже собрать на своей платформе серьёзный ПК под разгон с водяным охлаждением! При этом остаться достаточно компактным по сравнению со стандартными или Full-Tower корпусами. Смело можно сказать что Corsair крепко взялась за нишу продаж в формате “Mini ITX” корпусов, а привлечь новых покупателей к своей продукции сможет благодаря Corsair Graphite Series 380Т.

Плюсы

* Лёгкий доступ к комплектующим без применения инструмента

* Встроенный реостат управлениями до 3х вентиляторов

* Возможность установки до 5 вентиляторов

* Пылезащитные сетки

* Возможность установки 4 шт. HDD

* БП до 160 мм длиной включительно.

* Видеокарта длиной до 290 мм

* Возможность установки СВО

* Ручка для транспортировки

Минусы:

Редко такое бывает, но для меня они небыли обнаружены!

Выражаю огромную благодарность фирме Corsair за предоставленный для обзора корпус. А также “Клубу Экспертов” за возможность написания и публикования обзора.
