Теперь о «занимательной химии». Сегодняшний подопытный называется ASUS Rampage III Formula. Эта «формула» была синтезирована для того, чтобы приблизить «экстрим» к повседневным реалиям. Новая плата похожа на предшественницу, но немного упрощена: часть функций упразднена совсем, проще стали преобразователи питания центрального процессора и памяти, «похудели» радиаторы системы охлаждения и так далее.

Все эти меры позволили значительно снизить стоимость устройства. При этом следует понимать, что ASUS Rampage III Formula никак нельзя назвать «простенькой» платой: на фоне стандартных «середнячков» это настоящий монстр разгона, по полной программе оснащенный всем необходимым даже для азотных экспериментов. Так что о какой-то «урезанности» я говорю только в сравнении со старшей (воистину «экстремальной») моделью.

Напоминаю, что за ASUS Rampage III Extreme просят в рознице от 12.000 до 13.000 рублей. Даже рекомендованная цена новой платы еще неизвестна, не говоря уж о реальной стоимости на российском рынке. Но есть зацепка. В зарубежной компьютерной прессе промелькнули сообщения, согласно которым новый продукт может стоить около $300. Скорее всего, это означает, что после «устаканивания» цен его можно будет приобрести за 9-10 тысяч рублей. Возможно, к моменту публикации уже появятся первые предложения интернет-магазинов, и читатели будут осведомлены лучше автора.

Получается, «химики» ASUS в своей новой «формуле» избавились от недостатков, определенных в предыдущем материале: сверхвысокой стоимости и обилия неиспользуемых возможностей. Новая плата куда лучше соответствует запросам обычных «водно-воздушных» оверклокеров, коих легион. Остается выяснить, насколько в процессе «отрезания лишнего» снизился функционал платы, предоставляет ли она пользователю какие-либо особые преимущества по сравнению с обычными «материнками» среднего уровня и в какой мере Formula может конкурировать с грозной Rampage Extreme.

Коробка ASUS Rampage III Formula оформлена традиционно для продукции подразделения Republic of Gamers (ROG). Здесь дизайнеры компании не пытаются изобрести велосипед: упаковки материнских плат старших серий Maximus,Crosshair и Rampage выглядят совершенно одинаково.

Коробка как всегда снабжена откидывающейся декоративной крышкой, которая позволяет рассмотреть устройство через пластиковое окошко. Эта особенность порадует продавцов: для демонстрации товара на витрине лучше не придумаешь. Комплектационный набор расположен в отдельной коробочке, раскрывающейся на манер книжки.

В данном случае комплектация устройства содержит следующие элементы:

Два шлейфа SATA 3 Гбит/c.
Шесть шлейфов SATA 6 Гбит/c. Таким образом, воспользовавшись стандартным набором шлейфов, к материнской плате можно подключить до 8 SATA-устройств. То есть все разъемы будут задействованы. Единственное, что огорчает, в комплекте нет шлейфов eSATA; очевидно, предполагается, что соответствующие устройства будут оснащены необходимыми шнурами и проблем у пользователя не возникнет.
Специальная панель для задней стенки корпуса. На нее вынесено три разъема: два USB 2.0/1.1 и один eSATA. Абсолютно такой же дополнительной панелькой комплектуется старшая ASUS Rampage III Extreme.

Дополнительный модуль для системы охлаждения материнской платы. По существу – это небольшая турбина в пластиковом кожухе. Подробнее данная деталь будет рассмотрена в соответствующем разделе, а пока отмечу лишь, что ASUS Rampage III Extreme тоже комплектуется дополнительным «активным» сегментом СО. В её случае он представляет собой небольшой радиатор с 40 мм вентилятором.

Панель-заглушка для задней стенки корпуса. Я даже приведу ее фото, чтобы показать тщательность проработки различных мелочей на материнских платах ASUS старших серий. Мало того, что все разъемы подробно подписаны во избежание путаницы, так еще и обратная сторона панели отделана мягким пористым материалом.

Гибкие мостики CrossFire и SLI, а также жесткий мостик 3-SLI.
Диск с драйверами и утилитами. Естественно, на диске есть полный набор драйверов для нормальной работы системы, а еще — утилиты Sound Blaster X-Fi MB2 Utilility, ASUS TurboV и PC Probe II.
Подробное руководство пользователя. Помимо этого «печатная продукция» в этот раз представлена специальными наклеечками для метки шнуров накопителей и приводов.
Различная «мелочь»: пластиковые стяжки для фиксации проводов внутри корпуса, фирменные наклейки.

Таким образом, комплектация материнской платы ASUS Rampage III Formula не уступает таковой старшей модели Extreme. Вообще – любовь компании к богатому оснащению своих продуктов общеизвестна, так что нет ничего удивительного в том, что и в данном случае в коробку положили все необходимое. Возможно, такой подход немного увеличивает итоговую стоимость изделия, но в данном (достаточно «дорогом») рыночном сегменте это позволительно.

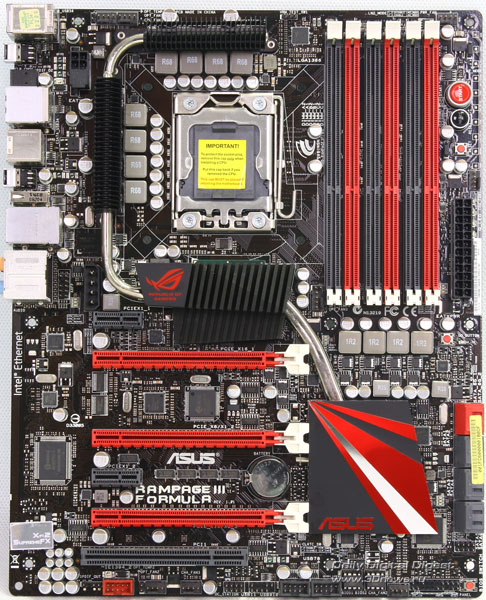

Общий вид материнской платы представлен на фото ниже. Что касается дизайна, здесь все привычно: черно-красное оформление является стандартом для продуктов серии Republic of Gamers. Дополнительно на принадлежность к этому семейству указывает значок на центральном радиаторе системы охлаждения.

Перед вами фотография платы при виде сбоку, с её помощью можно составить представление о высоте радиаторов и других конструктивных элементов.

В погоне за эффективностью конструкторы систем охлаждения материнских плат в последние годы значительно увеличили габаритные размеры радиаторов. Вкупе с применением тепловых трубок это позволило снизить нагрев «проблемных зон», что полезно для оверклокинга и может продлить жизнь платы. Но есть и минусы, в частности крупные радиаторы северного моста и цепей питания процессора, окружившие разъем CPU, могут помещать монтажу некоторых моделей кулеров.

В данном случае все сделано грамотно: радиаторы, насколько это возможно, отдалены от сокета. Вдобавок их высота невелика (не более 27 мм), что позволяет избежать «встречи» даже с крупными кулерами башенной конструкции. Автор проверил совместимость материнской платы с классической «башней» Cooler Master Hyper N620 (ширина 140 мм) и одним из самых больших современных кулеров Noctua NH-D14. Проблем с установкой не возникло в обоих возможных вариантах расположения (вдоль и поперек защелки сокета).

А вот разъем дополнительного питания процессора размещен неудачно. Находящиеся рядом высокие элементы задней панели и радиатор VRM делают доступ к нему крайне затруднительным.

Система питания процессора по заверению производителя основана на исключительно качественной элементной базе. В цепях применяются твердотельные электролитические конденсаторы и качественные дроссели, отличающиеся отсутствием шума при работе (характерное «зудение» наверняка знакомо многим читателям). Конструктивно система представляет собой восьмифазный преобразователь под управлением контроллера CHIL CHL8318-20.

Интересно отметить, что на старшей модели Rampage Exteme применяется очень схожая система питания под управлением все того же контроллера. Не считая компоновочных различий и использования чуть более качественной элементной базы (например, плоского полимерного конденсатора Fujitsu с низким последовательным сопротивлением) преобразователь питания совсем незначительно отличается от «формульного».

Отмечу также удобную систему фиксации модулей. Защелки слотов расположены только с одной стороны, что несколько облегчает замену памяти в собранном системном блоке.

Что касается режимов работы, то ASUS заявляет поддержку оверклокерских модулей, функционирующих на частотах вплоть до 2200 МГц. Разумеется, материнская плата наделена поддержкой расширенных профилей работы памяти (XMP). Возвращаясь к начатому сравнению Rampage III Formula со старшей моделью Extreme, замечу, что в этой части спецификации обоих продуктов полностью совпадают.

Сходство двух моделей можно обнаружить и в том внимании, которое конструкторы уделили обеспечению питания «второстепенных» элементов платы. Зачастую про них забывают, концентрируясь на преобразователе питания процессора, который на некоторых платах «разросся» до пары десятков фаз.

Как и положено современной оверклокерской плате, ASUS Rampage III Formula оснащена дополнительными кнопками для управления открытым стендом. Помимо стандартных Start и Reset присутствует маленькая кнопочка Quick Reset для принудительной мгновенной перезагрузки системы.

Рядом с перечисленными клавишами расположены особые контрольные точки для щупов вольтметра. Это одна из главных «фишек» платы, ведь программные методы мониторинга не могут заменить более точных показаний прибора. Для измерения доступны ключевые напряжения питания: центрального процессора, оперативной памяти, северного и южного мостов, а также вспомогательные: CPU PLL, ICH PCIe, IOH PCIe и QPI/DRAM.

Отмечу, что подобными (вынесенными в отдельный блок) точками мониторинга оснащается и старшая модель ASUS Rampage III Extreme. Там эта идея реализована даже более изящно: каждая «точка» представляет собой миниатюрный двухштырьковый разъем, к которому можно подключить переходник с «кембриками» на концах. Несмотря на это различие, в целом две материнские платы предлагают равные возможности мониторинга.

На первый взгляд плата значительно отличается в этом плане от старшей модели Rampage III Extreme. Там, напомню, используется сразу четыре слота PCIe. Но на деле все не так однозначно, ведь в обоих случаях на полной скорости можно задействовать всего два из них. ASUS Rampage III Extreme позволяет использовать только формулы PCIe 2.0 16x+16x, 16x+8x+8x и 8x+8x+8x. А это означает, что и она не подходит для создания по-настоящему мощной CrossFire/SLI-системы более чем с двумя ускорителями. Разве что кому-то придет в голову собирать графическую систему из 3-4 относительно маломощных видеокарт, производительность которых не слишком снизится от применения интерфейса PCIe 2.0 8x.

Получается, старшая плата может предложить только большее количество компоновочных вариантов для графических ускорителей. Например, их можно расположить дальше друг от друга, чтобы уменьшить нагрев. Следовательно, в этом компоненте преимущество ASUS Rampage III Extreme не так велико.

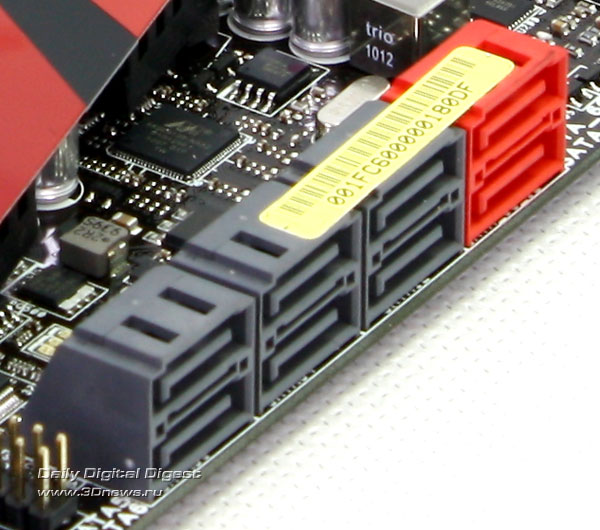

В соответствии со своим высоким классом, ASUS Rampage III Formula оснащена перспективным интерфейсом SATA 6 Гбит/c. Я называю его перспективным, поскольку на данный момент накопители еще не «созрели» для такой высокой пропускной способности соединения. Даже топовым твердотельным «винчестерам» необходимо улучшить скоростные показатели, чтобы применение SATA 6 Гбит/c стало по-настоящему ценным. Впрочем, таких разъемов на плате всего два (на фото ниже их легко опознать по яркой окраске). За реализацию интерфейса отвечает широко распространенный контроллер Marvell 9128 .

Блок аудиоразъемов содержит стандартную стойку из шести «гнезд» типа «мини-джек» и цифровой аудиовыход S/PDIF. FireWire представлен одним разъемом типа 1394a (используется контроллер VIA VT6315N). Сетевое соединение обеспечивается контроллером Intel 82567V, соответствующий разъем RJ-45 (витая пара) хорошо виден на снимке. Помимо этого, здесь расположена пара разъемов eSATA, реализованных посредством хорошо известной микросхемы JMicron JMB363 .

Также напоминаю, что материнская плата комплектуется специальной панелью, на которой присутствуют два дополнительных разъема USB 2.0/1.1 и один eSATA, на случай если пользователю покажется мало стандартного набора.

Напоследок необходимо упомянуть еще один интересный момент. Создатели ASUS Rampage III Formula уделили особое внимание встроенному звуку. Ранее старшие «материнки» этого производителя комплектовались отдельной звуковой картой Supreme FX, а теперь конструкторы сочли более правильным разместить ее прямо на основной печатной плате. Тут Rampage Formula обыгрывает Rampage Extreme, где применяется обычный аудиокодек ALC889.

Кирилл Жижин

14 октября 2010

⇡#Возможности расширения

На Rampage III Formula присутствует три слота PCI-e, обеспечивающие возможность установки одной, двух либо трёх плат в режимах NVIDIA SLI либо ATI CrossFire. Распределение тридцати двух линий PCI-E происходит по схеме 16+8+8 для трёх и 16+16 для двух задействованных слотов.

Также на плате присутствует два слота PCI-E x1 и один слот PCI, который производитель расположил внизу материнской платы.

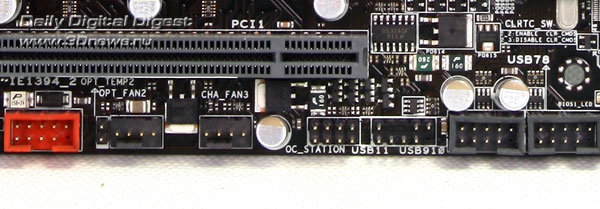

Под слотом PCI в ряд располагаются разъёмы для подключения дополнительных вентиляторов и портов FireWire и USB. Также имеется разъём для подключения фирменной панели ASUS OC Station, которая монтируется в отсеки 5,25" корпуса и служит для мониторинга и управления основными параметрами системы.

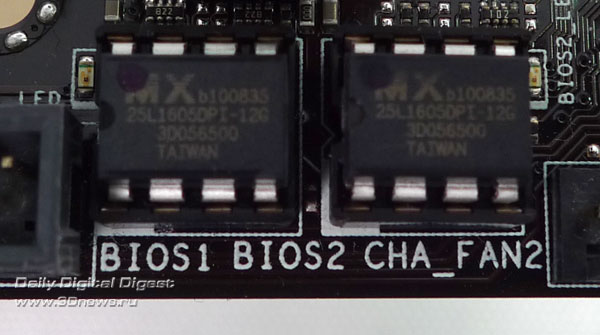

Чуть правее находятся две микросхемы BIOS. Переключение между ними осуществляется при выключенной системе с помощью кнопки BIOS switch, расположенной в самом углу платы. Для обозначения используемого в данный момент BIOS служат два светодиода, расположенные рядом с соответствующими микросхемами.

Стоит отметить большое количество светодиодных индикаторов, расположенных на плате, сигнализирующих о режимах работы различных компонентов системы. К примеру, индикаторы CPU_LED, Memory_LED, Northbridge и Southbridge_LED, загораются различными цветами, в зависимости от диапазона используемых напряжений, в котором работают соответствующие компоненты. Информация о соответствии цвета индикатора и диапазона напряжений располагается в инструкции к материнской плате.

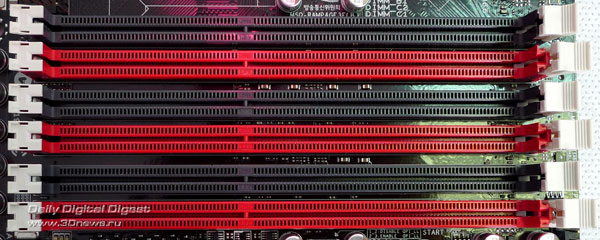

ASUS Rampage III Extreme поддерживает установку до 24 Гбайт ОЗУ стандарта DDR3. Фирменный “односторонний” способ крепления памяти создаёт дополнительные удобства при сборке системы.

Рядом со слотами памяти располагаются стильно выполненные кнопки старта и перезагрузки системы. Под ними находятся точки замера напряжений, которые позволяют отследить значения напряжений на основных элементах системы. Также стоит обратить внимание на перемычку LN2_mode, которая может помочь оверклокерам, использующим жидкий азот для разгона. Замыкание контактов джампера спасает от так называемого Cold boot bug – ошибочного показания встроенного в процессор термодатчика, приводящего к отказу запуска системы при экстремально низких температурах. Перемычка QPI LL служит для предотвращения сильной просадки напряжения на шине QPI при разгоне.

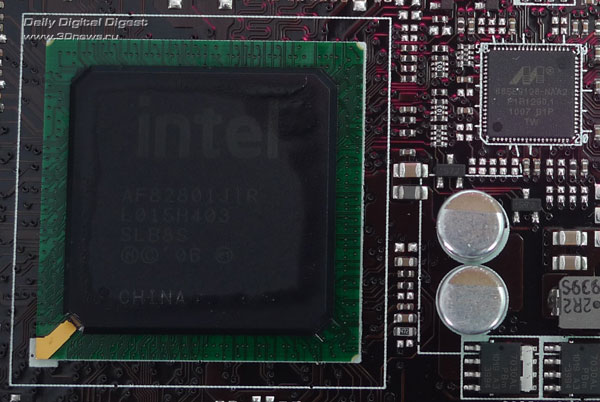

Производительность и надёжность работы системы в большой степени зависит от реализации дисковой подсистемы. На плате присутствует шесть портов SATA2, реализованных посредством чипа ICH10R, который позволяет создавать RAID-массивы уровней 0, 1, 5, 10 и два порта SATA3, за работу которых отвечает дополнительный контроллер Marvell 88SE9128-NAA2. Для удобства порты SATA3 выделены красным цветом.

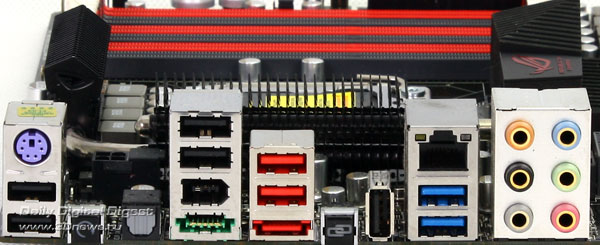

Панель выводов платы обладает богатым набором разъёмов. На ней присутствует восемь портов USB, два из которых относятся к стандарту USB 3.0 (выделены синим цветом), разъём PS/2 для подключения клавиатуры, два порта eSATA, разъём RJ-45, кнопка сброса настроек BIOS, порт FireWire, шесть аудио-разъемов и оптический аудио-выход. Также наличествует дополнительный порт USB 2.0 и специализированная кнопка, служащие для реализации функции ASUS ROG Connect.

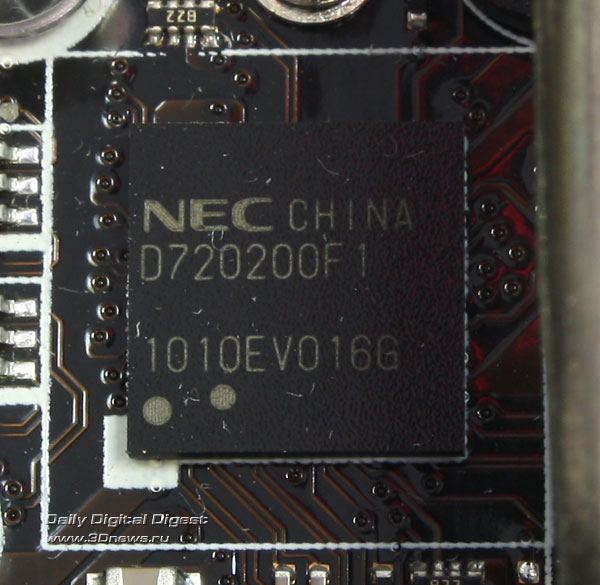

За работу портов USB 3.0 отвечает контроллер NEC D720200.

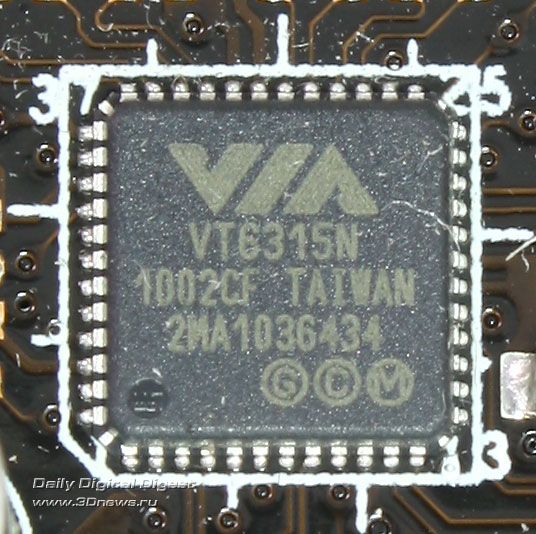

Интерфейс FireWire реализован при помощи контроллера VIA VT6315.

В качестве сетевого решения на плате присутствует гигабитный адаптер, основанный на чипе Intel 82567V.

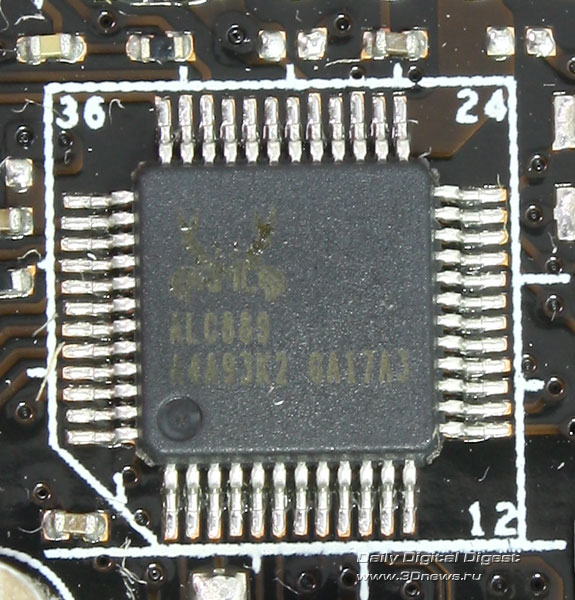

Аудио-подсистема материнской платы основана на чипе Realtek ALC889, который был умело “спрятан” под металлизированной наклейкой с надписью “X-Fi 2 SupremeFX”.

Теперь перейдём к рассмотрению системы питания и системы охлаждения платы.

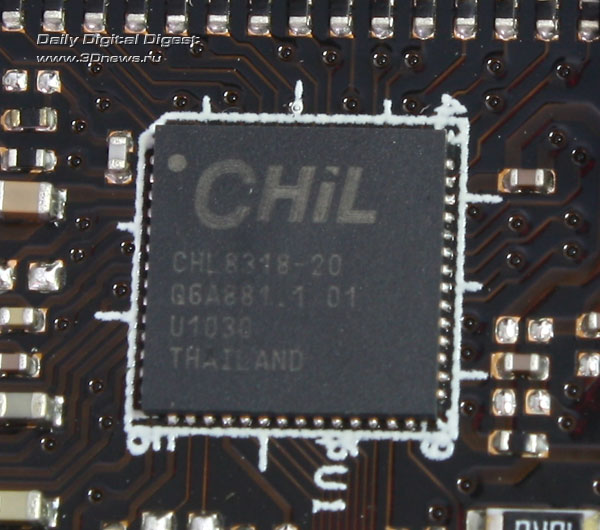

За управление питанием процессора отвечает контроллер компании CHiL Semiconductor CHL8318, который обеспечивает функционирование восьми фаз питания процессора через драйверы CHL8510. Контроллер обладает возможностью отключать половину фаз стабилизации питания при слабых нагрузках на систему.

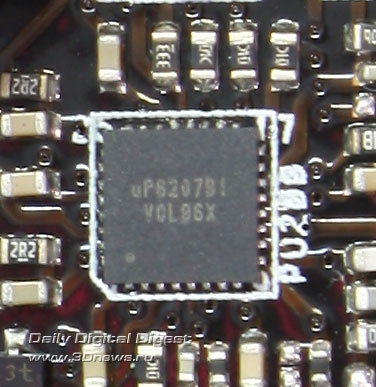

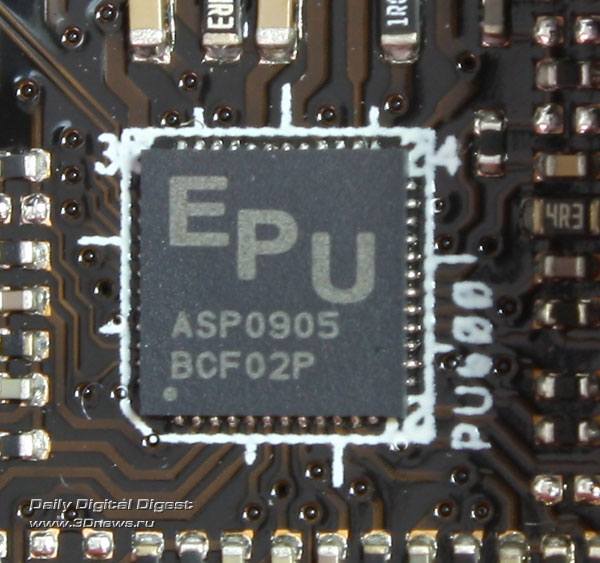

На плате распаян трехфазный преобразователь питания QPI/DRAM, управляемый с помощью контроллера EPU ASP0905, и двухфазный преобразователь для северного моста.

Подсистема питания памяти также имеет две фазы стабилизации и управляется контроллером uP6207.

Для обеспечения надёжного питания видеоподсистемы на плате присутствует разъём EZ-Power, который рекомендуется подключать при использовании нескольких мощных 3D-ускорителей.

Система охлаждения компонентов Rampage III Formula выполнена с учётом общей стилистики платы. Радиаторы охлаждения южного, северного мостов, транзисторов системы питания соединены теплопроводящей трубкой, что способствует более равномерному распределению тепла по плате. В случае экстремального разгона рекомендуется использование дополнительного вентилятора, который устанавливается на радиатор мосфетов.

Пришло время изучить BIOS платы ASUS Rampage III Formula, функционал которого соответствует платам, относящимся к линейке Rampage.

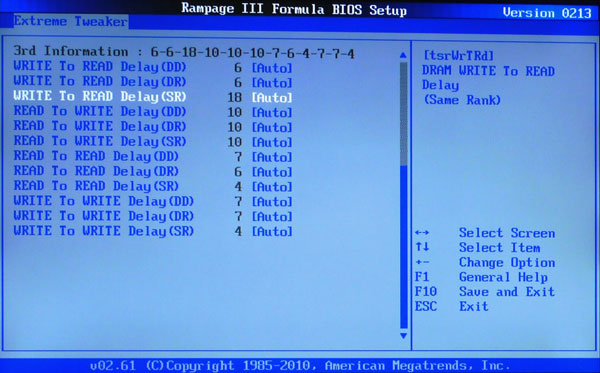

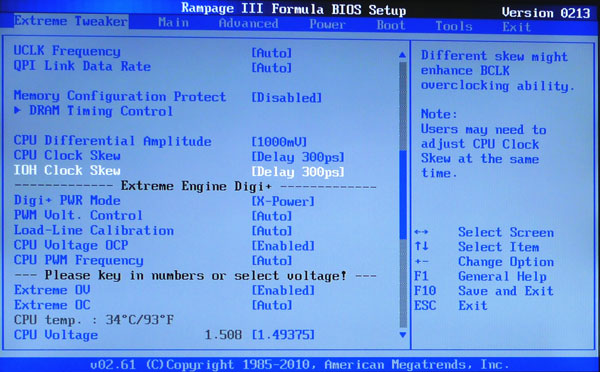

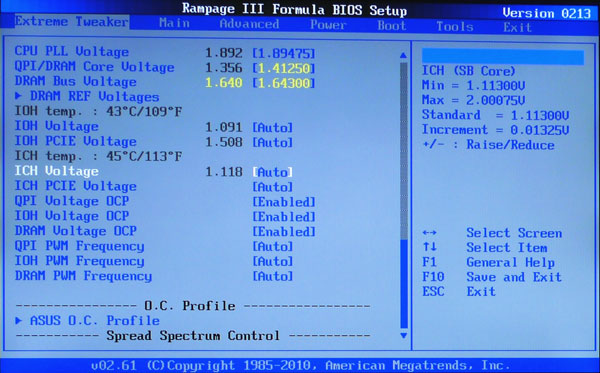

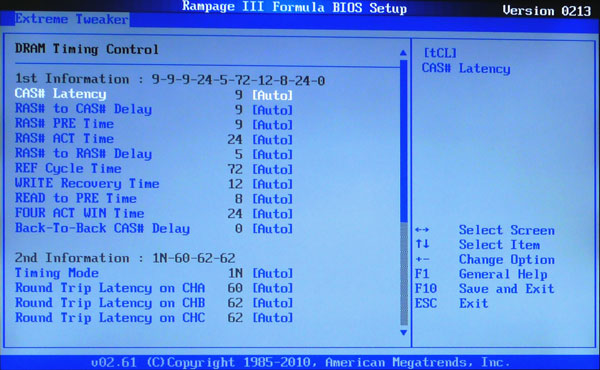

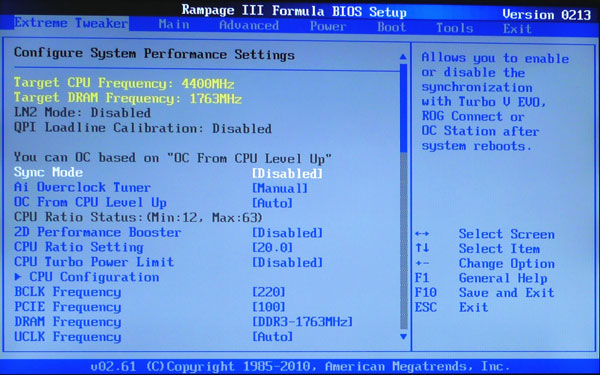

Как и полагается плате подобного класса, на первом месте находится раздел Extreme Tweaker, который включает в себя большое количество пунктов для тонкой настройки системы. Здесь можно задать тактовую частоту CPU, частоту оперативной памяти, шины QPI, PCI-E, UCLK, управлять некоторыми параметрами работы тактового генератора. Так же раздел позволяет регулировать напряжение всех основных элементов системы, при этом рядом с напряжением наиболее важных компонентов отображается соответствующая температура. Стоит отметить возможность настройки большого количества таймингов/субтаймингов памяти. В общем, есть всё, что необходимо любителям экстремального разгона. Ну а для тех, кто хочет, не вдаваясь в тонкости настроек, увеличить производительность системы и не потерять в стабильности, в BIOS реализована функция автоматического разгона CPU Level UP, которая сама подбирает необходимые параметры для работы системы на повышенных частотах. Степень разгона можно выбрать в соответствующем пункте. Для проверки работы данной функции мы выставили настройку Crazy OC 4.2G, которая соответствует максимально возможному разгону нашей системы при помощи данной функции. О результатах тестирования расскажем при проведении практических испытаний.

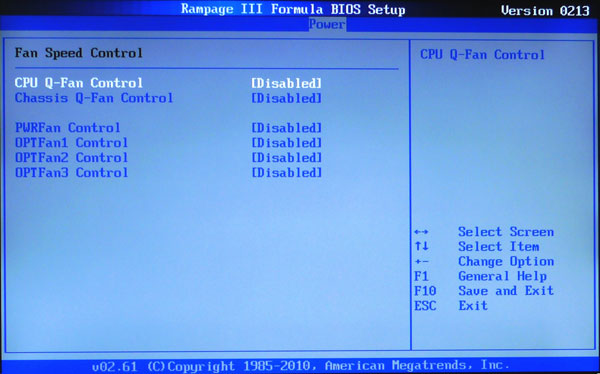

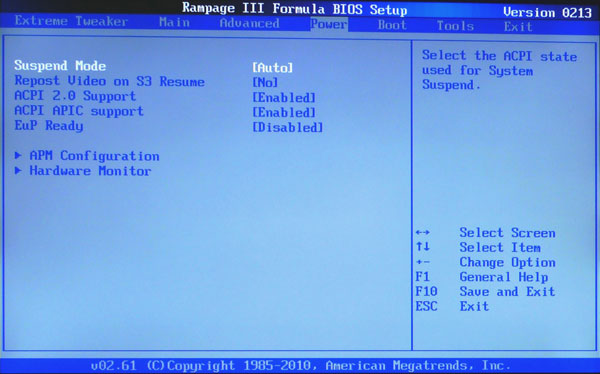

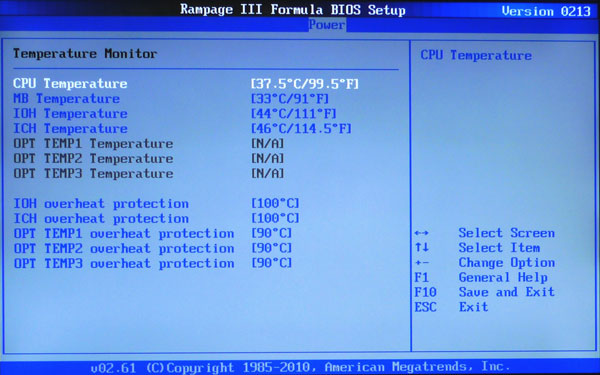

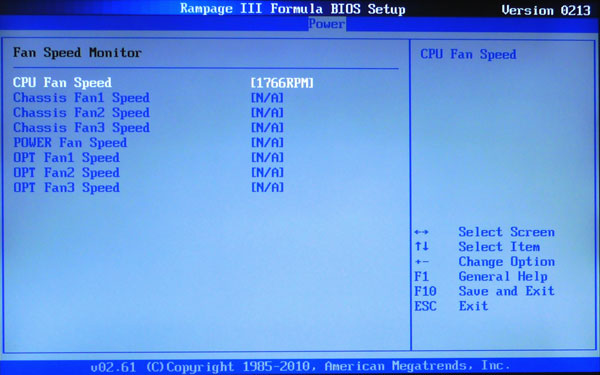

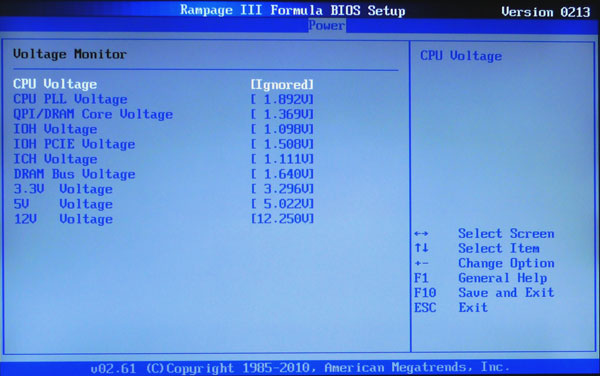

Раздел Hardware Monitor является не менее важным как для разгона, так и для надёжной работы системы на штатных частотах. Он позволяет отслеживать действующее значение напряжения на всех основных элементах системы, в том числе по линиям 3.3 В, 5 В, 12 В. Помимо отображения температуры основных узлов системы, возможно задание максимально допустимой температуры северного и южного мостов, для предотвращения их перегрева. Здесь же отображается скорость вращения всех подключённых к материнской плате вентиляторов с возможностью автоматической регулировки оборотов при помощи технологии ASUS Q-Fan.

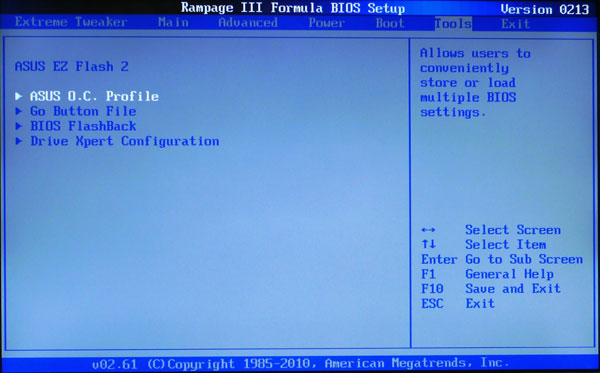

Раздел Tools включает в себя специальные инструменты, которые могут быть полезны энтузиастам и любителям экстремального разгона.

Пункт ASUS O.C. Profile позволяет создавать профили с настройками BIOS. Помимо восьми профилей, которые могут быть сохранены на самой материнской плате, существует возможность сохранять профили на внешних носителях.

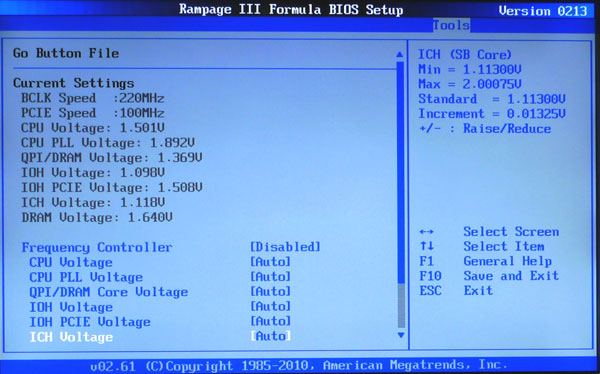

Пункт Go Button File позволяет настроить работу функции Go Button, которая активируется одноимённой кнопкой на материнской плате. Она позволяет быстро изменять настройки частоты и напряжения основных компонентов системы на заданные в данном подразделе.

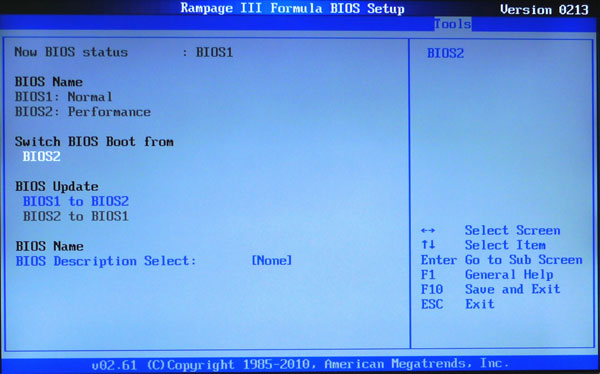

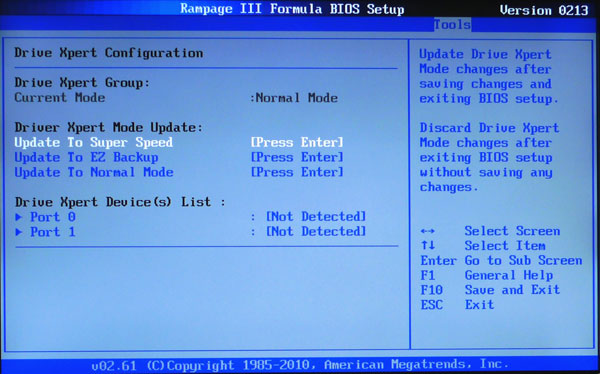

Также присутствуют инструменты, позволяющие прошивать содержимое одного BIOS, расположенного на плате, в другой (BIOS Flash Back), а также производить настройку режима работы RAID на контроллере SATA 6 Гбит/с (Drive Xpert).
