Жил-был поп, Толоконный лоб. Пошел поп по базару Посмотреть кой-какого товару.

А.С. Пушкин "Сказка о Попе и о работнике его Балде"

В повседневной жизни многим достаточно часто приходится пользоваться батарейкам в плеерах, игрушках, пультах, бытовой технике. Особенно быстро начинаешь замечать исчезновение купюр в кошельке с появлением у детей игрушек на радиоуправлении. Различные машинки, роботы и вертолеты зачастую питаются от 6-10 батареек, вот тут то и понимаешь, что пора брать очередной комплект аккумуляторов. После изучения предложений на рынке своего города обратил внимание на весьма бюджетный комплект "зарядное устройство+4 АА аккумулятора" от Samsung. Предлагаю вашему вниманию обзор Samsung PLEOMAX power charger plus с Ni-MH аккумуляторами Samsung PLEOMAX 2300.

Бренд PLEOMAX принадлежит компании Samsung. Под этой маркой, с 2006 года, выпускаются всевозможные мелочи, такие как носители информации, компьютерная периферия, батарейки и аккумуляторы для бытовой электроники, а так же различные лампочки для осветительных приборов. Название «Pleomax» образуется из двух слов — «Pleo» + «Max» («больше» и «максимум»), что можно трактовать, как «превосходя максимальное». Логотип у компании — стилизованная надпись «PLEOMAX». Так же узнаваем и человечек по имени Pleo, присутствующий на упаковках продукции бренда, у него даже есть собственный девиз: «С Pleo веселее!».

  • Модель: KN-T8203 (1016)
  • Вход: 230 В переменного тока

50 Гц

  • Ток потребления при полной нагрузке: 40 мА
  • Выход: Ni-Cd/Ni-MH AA/AAA 1,2 В DC x 2/4 шт. 260-300 мА

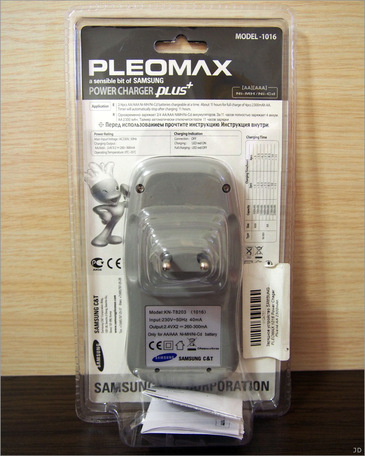

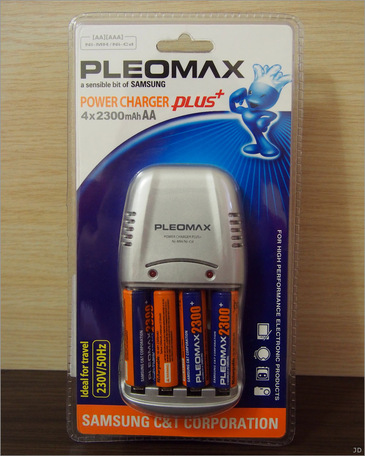

  • Автоматическое зарядное устройство Samsung PLEOMAX power charger plus поставляется в прозрачной блистерной упаковке, через которую можно сразу оценить габариты зарядного устройства и параметры комплектных аккумуляторов.

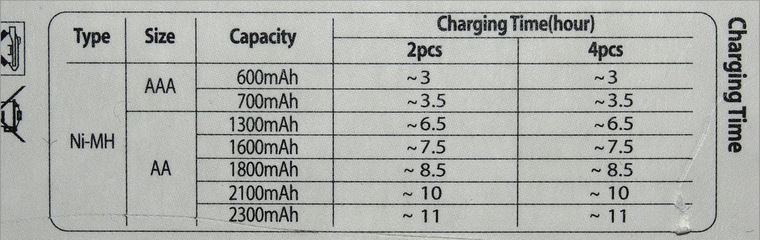

    Упаковка снабжена всеми необходимыми описаниями технических характеристик устройства и табличкой с приблизительным временем заряда распространенных типов аккумуляторных батареек.

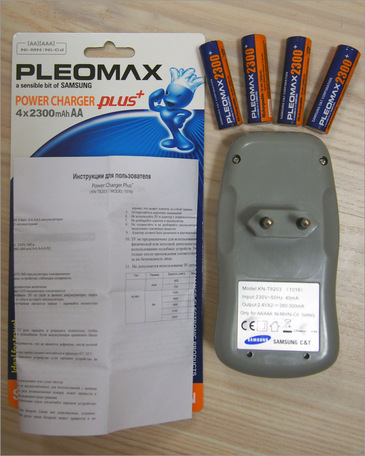

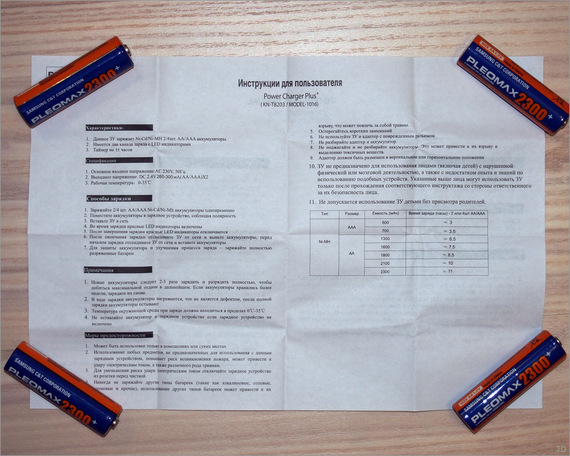

    Внутри упаковки находится сам "зарядник" с уже установленными в него аккумуляторами и краткая инструкция по использованию. Стоит отметить, что между аккумуляторами и контактами зарядного устройства вставлен кусочек прозрачного пластика, для исключения саморазряда батарей во время хранения на складе магазина, не забудьте убрать его перед использованием, иначе заряд аккумуляторов просто не начнется.

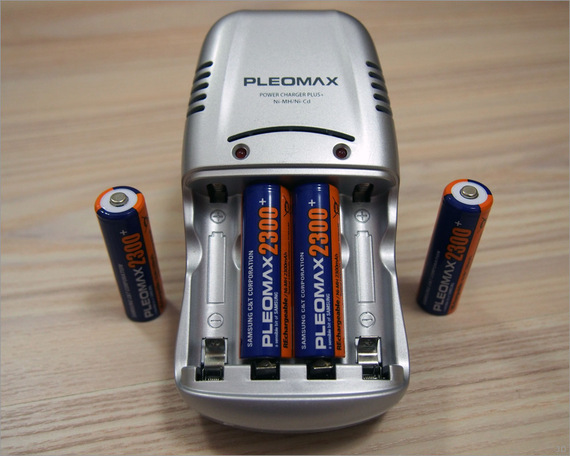

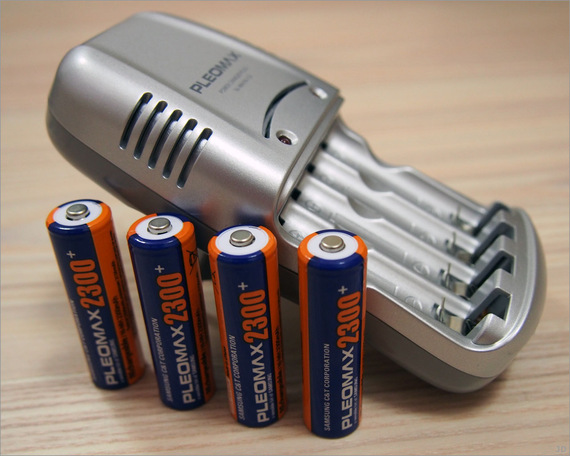

    Внешне зарядное устройство ничем примечательным не выделяется, корпус серебристого цвета с гнездами под 4 аккумуляторных батарейки формата АА ("пальчиковые") или ААА ("мизинчиковые"). Над гнездами расположены два индикатора процесса заряда красного цвета. Светодиоды горят пока идет процесс зарядки и гаснут после его окончания.

    Вилка выполнена как неотъемлемая часть задней стороны устройства, никаких удлинительных кабелей не предусмотрено. Производитель заявляет работу только в сетях переменного тока 230 В, поэтому будьте внимательны при путешествиях в другие страны, где часто используется 100 В переменного тока.

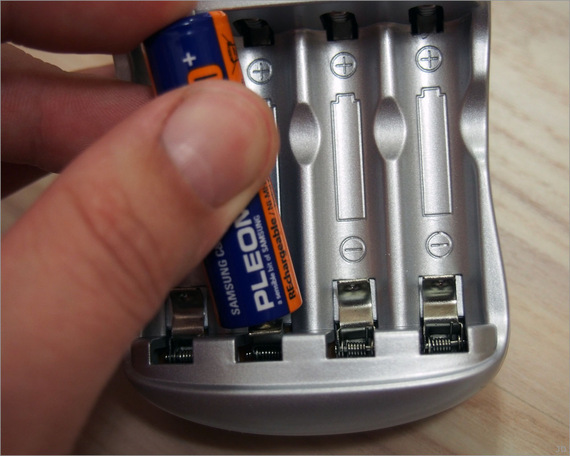

    "Минусовые" контактные площадки выполнены в виде подпружиненных откидных пластинок, интересное решение, которое требует некоторого привыкания, одной рукой вставить батарейку достаточно тяжело.

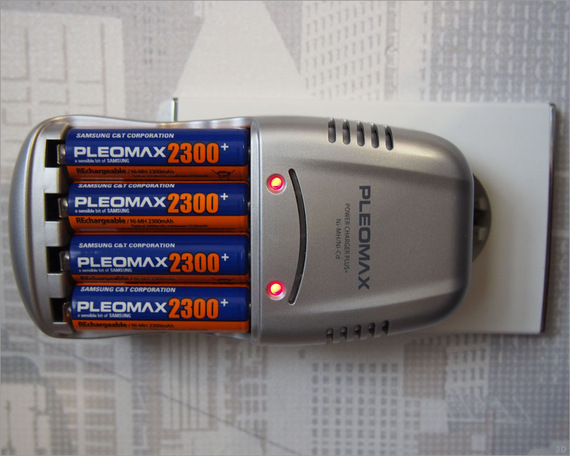

    Принцип работы Samsung PLEOMAX power charger plus — проще некуда, необходимо вставить аккумуляторы в разъемы и включить зарядник в розетку, устройство автоматически завершит заряд по прошествии 11 часов, о чем будут свидетельствовать погасшие светодиоды. Стоит учесть, что устройство является двухканальным, что означает возможность заряда аккумуляторных батареек только попарно. Вы можете поставить на зарядку либо 2, либо 4 аккумуляторные батарейки, по одной заряжать нельзя.

    Устройство заряжает аккумуляторы Ni-CD и Ni-MH типа, типоразмерами AA и AAA. Для зарядки используются малые токи от 260 до 300 мА, то есть на полный цикл заряда комплектных аккумуляторных батареек Samsung PLEOMAX 2300 необходимо 11 часов. Функции быстрого заряда и принудительного разряда аккумуляторов не предусмотрены.

    В связи с тем, что несколько винтов, крепящих половинки корпуса находятся под заводской наклейкой и ее повреждение вызвало бы потерю гарантии на устройство, вскрытие корпуса не осуществлялось.

    Читайте также:  Msi ge60 2pe apache pro

    Стоит обратить внимание, на тот факт, что во время работы устройство издает легкий трансформаторный гул, днем на общем фоне его не слышно, но ночью, в спальной комнате, включать его дискомфортно. Во время зарядки устройство достаточно сильно нагревается и несколько первых циклов источает неприятный запах дешевого пластика.

    Для тестирования Samsung PLEOMAX power charger plus использовались комплектные аккумуляторные батарейки Samsung PLEOMAX 2300 мАч типоразмера АА.

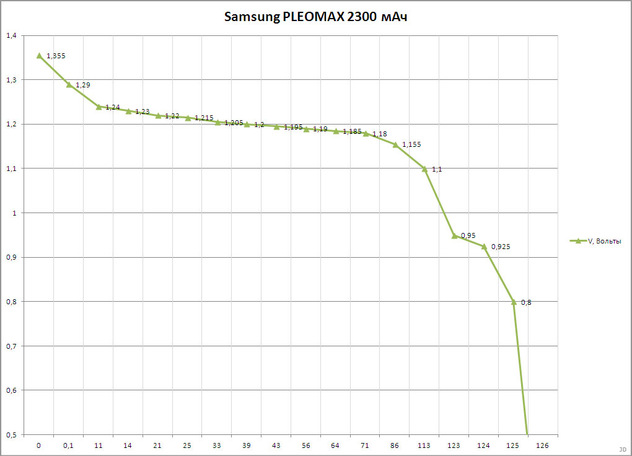

    Методика тестирования заключалась в попарном разряде, прошедших цикл одиннадцати-часового заряда, аккумуляторных батарей, через лампу с рабочим напряжением 3 В и током 0,7 А. В процессе разряда выполнялись промежуточные замеры, до момента пока напряжение не упадет до 0,85-0,9 В на одном аккумуляторе.

    Первый разряд батарей осуществлялся без подзаряда, как говорится "из коробки", с целью оценить готовность в случаях, когда нужно "здесь и сейчас". Аккумуляторы полностью разрядились за, приблизительно, 35 минут, что путем нехитрых подсчетов дает нам приблизительно 400 мАч. В экстренных случаях, это должно дать приблизительно час работы диктофона или несколько десятков кадров на компактном фотоаппарате без применения вспышки.

    Далее замеры уже делались после полноценных 11 часовых циклов заряда, аккумуляторные батарейки Samsung PLEOMAX 2300 мАч показывали стабильно одинаковый и, в тоже время низкий, результат, проработав в среднем около 2 часов 10 минут, что выводит нас на реальную емкость в районе 1500 мАч, что составляет всего 65% от заявленной паспортной емкости. Мягко говоря, результат плачевный.

    Контрольные замеры характеристик аккумуляторов Samsung PLEOMAX 2300 мАч, честно говоря, сильно разочаровали. Расчетная емкость в районе 1500 мАч существенно ниже заявленных 2300 мАч и, даже учитывая низкую стоимость комплекта, такой результат можно признать провалом. Очень сильно надеюсь, что полученные результаты являются частным конкретным случаем и другие экземпляры, все-таки, ближе к заявленным характеристикам.

    Начиная обзор с вступления из сказки уважаемого Александра Сергеевича Пушкина, закончить хотелось бы также его строкой: «Не гонялся бы ты, поп, за дешевизной».

    Корзина

    Представлю вашему вниманию небольшой обзор, своего рода «комплекта», состоящего из зарядного устройства (2 шт) и аккумуляторов (также, 2 пары). Ну и маленький ликбез для начинающих.

    Это ни в коем случае не рекламная статья, и не руководство, а всего лишь наблюдения и личный опыт.

    Перед тем, как что-либо покупать, любой здравомыслящий человек изучит ассортимент товара. Аккумуляторные батареи и зарядные устройства, конечно же, не исключение. Перед покупкой оных, ибо покупать заряжаемые аккумуляторы без самого зарядного устройства — есть великая глупость. Не настолько великая как речи г-на Черномырдина и современные российские реформы, но все же. Помимо всего прочего, стоит четко осознавать и решить для себя – где и как будет использоваться данный «электро-питающий» комплект. Тут есть несколько вариантов. И все они НЕ взаимозаменяемы. Рассмотрим основные.

    1. Если вам необходимо скоростная перезарядка с непродолжительным временем работы, например, поснимать день рождения друга, или что-то в этом роде, то есть смысл остановиться на малоемкостных аккумуляторах (до 1600 мАч) и на среднем зарядном устройстве – от 300 до 700 мА. Т.е. заряжаться у нас аккумуляторы будут 2-4 часа с 0 до 100%
    2. Если же вам нужно продолжительное использование аккумуляторов, и есть время для их полной и неспешной (читай более щадящей и качественной) зарядки, то стоит остановиться на более ёмких аккумах (2800 мАч и выше) и на зарядном устройстве с максимальным током до 300 мА.
    3. Этот вариант, это, своего рода смешанный цикл. Когда у вас в комплекте и мощное зарядное устройство (для скоростной зарядки) и ЗУ для продолжительной зарядки, ну и, конечно же, несколько комплектов аккумов.
    Читайте также:  Alcatel idol 4s 6070k 32gb

    Как рассчитать, сколько будет работать/заряжаться аккумулятор:

    Емкость аккумулятора 1600 мАч. Т.е. при мощности потребителя (фотоаппарат/накамерный свет) 1600 мА (или 1,6 А) аккума хватит ровно на 1 час. И если мощность потребителя 400 мАч (0,4 А), то аккумов хватит на 4 часа.

    Заряд считаем также.

    Допустим мощность тока ЗУ – 400 мА, а емкость аккумулятора – 1600 мАч.

    То соответственно аккумулятор будет заряжаться 4 часа – по формуле 1600мАч/400 мА = 4 ч.

    Стоит сразу заметить, и непременно запомнить, что слишком скоростная зарядка аккумуляторной батареи приводит к уменьшению циклов зарядки, т.е. свои свойства аккумулятор потеряет гораздо быстрее. Медленная же зарядка, наоборот – сохраняет способность аккумулятора набирать необходимую силу тока в течение долгого времени.

    Правило это касается всех без исключения всех АКБ.

    Теперь перейдем непосредственно к зарядным устройствам.

    На руках у меня имеются два, вроде бы одинаковых ЗУ: GP PowerBank и Pleomax.

    Pleomax – 200-400 р.

    Зарядные токи, тоже почти идентичны:

    Pleomax – 170 мА

    Оба подходят только под никель-металл-гидридные АКБ и под оба формата – AA и AAA. С той лишь разницей, что в Pleomax можно заряжать одновременно 4 батарейки, да еще и «крону», а в GP – 2.

    Что ж, настало время провести полевые испытания.

    На импровизированном стенде расположились:

    Зарядные устройства для аккумуляторов:

    И аккумуляторные батареи:

    GP 2700 мАч (как бы «модный» фирменный GP)

    Космос 2800 мАч (как бы надежный российский и т.д., и т.п.)

    По факту же и то и другое – обычный китай.

    Т.к. пользуюсь фотоаппаратом постоянно, то необходимость в заряде АКБ возникает если не каждый день, то через 1-2 дня. На «тестирование» ушло, чуть больше недели. И вот тут-то обнаружились весьма интересные вещи, которые впоследствии привели к разбору зарядников с целью узнать – а что внутрях-то?

    При «полевых испытаниях» (с одними и теми же АКБ) время зарядки у Pleomax равнялось 9 ч 32 минутам, а GP выдал результат в 15 часов, тут я за минутами не уследил, но что-то около 10-15 минут.

    Весьма странно, учитывая, что, как раз у GP зарядный ток на 10 мА больше.

    В общем, разбираем, смотрим и анализируем:

    Под пластиковым корпусом Pleomax’а обнаруживается понижающая обмотка и весьма внушительная плата, весьма «невнушающего» качества и компоновки. Зачем в заряднике чип? Скорее всего, на этом чипе, собран своего рода амперметр, который и управляет выключением подачи зарядного тока в АКБ. Но, что-то я размахнулся… За 200 то рублей, да еще и с автоотключением? Это вряд-ли. А вот переключение светодиодов (для которых необходим свой драйвер) и изменение зарядного тока на разные форматы АКБ – это уже более реалистично. Хотя, все может быть.

    При разборе же GP, имеем следующее:

    Гораздо более симпатичная по компоновке и качеству исполнения плата, которая включает в себя мост из сопротивлений, который и служит (по мере своего заполнения) переключателем света на светодиодах (красный/зеленый), и небольшой но также качественный диодный мост, который и служит главным токовыравнивающим элементом схемы.

    Таким образом, простота и надежность, как всегда победила «навороченность» и мультифункциональность. Ток на выходе у Pleomax’а оказался гораздо выше заявленных 170 мА, что уже «не есть хорошо». Ко всему прочему, зарядный ток, скорее всего не так стабилен, как у GP и может варьироваться от заявленных 2,8 вольт, где-то процентов на 25-30, что тоже не может продлить жизнь аккумуляторам. GP же, в свою очередь, показал именно то что было заложено производителем 180 мА (+/- 5%).

    Кстати, еще при разборе GP-шки обнаружилось, что когда-то (судя по следам ну очень давно) в нем протекли аккумуляторы. Поэтому, ко всему прочему прибавился небольшой ремонт данного девайса. Берем водку/спирт, и начинаем (с помощью ватных палочек или дисков) оттирать образовавшийся налет с печатной платы и контактов. Если же налета много, или он въелся глубоко и серьезно, то плату можно просто опустить в ёмкость с той же самой водкой или спиртом и оставить там где то на 1 час. Ну и уже потом, конечно же потереть, может даже вылетит джин…Это смотря какую жидкость использовать;)

    Читайте также:  Intel core 2 duo cpu e7600

    На фото, в нижней части печатной платы видим белый налет – это и есть прикипевший электролит.

    Теперь пара слов о самих АКБ.

    GP и Космос, как уже было сказано выше – «весьма и весьма китай». С той лишь разницей, что стоимость Космоса при ёмкости 2800 мАч равна 135-150 р/шт, против 210-240 у GP при 2700 мАч.

    Время заряда, вполне себе одинаковое. Если сначала полностью разрядить, а после доводить заряд до 100%. А вот время разряда уже варьируется. Притом, что удивительно, не в пользу GP.

    Когда покупал Космосы, то были, конечно, определенные опасения. Но при дальнейшей работе, они к счастью растаяли, и, то ли Космос такой стабильный, то ли просто повезло и совершенно случайно качественные аккумы достались – непонятно. Как факт – на Космосе получается сделать около 300-350 фотографий с вспышкой, на GP, где то 220-230 – не более. Так что тут, совершенно обратная ситуация, нежели с зарядниками.

    Что бы ваши аккумуляторы «жили» дольше – вот несколько простых советов, которые помогут продлить их срок службы:

    — не заряжайте аккумуляторы «реактивными» зарядными устройствами. Быстрый заряд заметно сократит срок службы. Иногда, конечно нет выбора, но злоупотреблять не стоит.

    — Перед зарядом максимально разряжайте аккумулятор. И, конечно же, не нужно ставить на заряд, когда в нем еще есть 40-50% энергии.

    — Не подвергайте аккумуляторы, как низким температурам, так и высоким. При низких температурах АКБ просто быстро потеряет заряд, а при высоких на пластинах АКБ будет образовываться окисление, что в свою очередь, в дальнейшем будет препятствовать полному заряду.
