Nvidia nforce 750a sli

Автор: | 16.12.2019

NVIDIA nForce® 750a SLI® MCPs deliver NVIDIA® SLI® technology for gaming performance at a great price. With PCI Express 2.0 for twice the bandwidth and NVIDIA® HybridPower™ technology for low-power quiet operation, nForce 750a SLI is the price/performance solution for the DirectX 10 gaming experience.

Intelligent Power Management
Plug in select NVIDIA® GeForce® GPU(s) and experience HybridPower technology. Unleash graphics performance for demanding 3D games and applications when you need it or opt for a quiet, low-power PC experience when browsing the web, word processing or watching HD videos.
SLI Performance, Great Price
Get as much as 2x the performance of a single card configuration with support for SLI technology. Play the latest DirectX 10 games at mind-blowing frame rates and resolutions without breaking the bank.

© 1998-2007 Epic Games, Inc. All Rights Reserved
Great DirectX 10 Gaming Experience
Up your game by pairing nForce 750a SLI with two GeForce 9 series graphics cards and experience next generation DirectX 10 games the way they’re meant to be played.
  • Designed for SLI technology
    NVIDIA® SLI® technology is a revolutionary platform innovation that allows you to intelligently scale graphics performance by combining multiple NVIDIA graphics solutions in a single system with an NVIDIA nForce SLI MCP.
  • HybridPower technology
    Unleash graphics performance when you need it or opt for a quiet, low-power PC experience with NVIDIA® HybridPower® technology. Plug your GeForce GPU*(s) into an NVIDIA motherboard* for the ultimate control. Dial up performance when you game or watch video; go green and reduce noise and power consumption when you’re just surfing the web, emailing, and word processing.
  • NVIDIA Control Panel
    Easily adjust PC characteristics for maximum performance. Features NVIDIA System Monitor, so you can seamlessly monitor characteristics in an intuitive and customizable 3D environment.
  • NVIDIA® MediaShield™ Storage
    Suite of features that safeguards your most important digital media assets; always reliable, scalable, and accessible. Includes support for RAID 0, 1, 0+1, 5 configurations and up to six SATA 3Gb/s drives.
  • Networking with nForce
    NVIDIA networking delivers the highest network throughput at the lowest CPU utilization. The manageable and stable NVIDIA networking solution results in better networking management and a lower total cost of ownership. Only NVIDIA integrates this level of networking features to allow you to take your online experience to the next level.
  • FirstPacket technology
    Be the ‘King of Ping’ with NVIDIA® FirstPacket™ technology. Get the crystal-clear phone conversations and online gaming performance you expect. NVIDIA FirstPacket technology assures your game data, VoIP conversations, and large file transfers are delivered according to preferences set by you in an intuitive wizard.
  • PureVideo HD technology
    NV >*On select products, visit www.nvidia.com/hybridsli for a complete list
CPU AMD
Processor Supported Phenom
Athlon 64 X2
Athlon 64 FX
Athlon 64
Socket Supported AM2+
PCI Express 2.0
PCI Express x16 slots 2
PCI Slots 5
HT Speed HT3
NVIDIA SLI®-ready* 2-Way
DDR Support DDR2
SLI-Ready Memory
SATA/PATA Drive Support 6/2
NVIDIA MediaShield Storage
NVIDIA MediaShield RAID 0, 1, 0+1, 5
Audio Specification HDA (Azalia)
USB Ports 12
ESA-Certified
Gigabit Ethernet Connections 1
Ethernet Connection Type 10/100/1000
NVIDIA FirstPacket technology
NVIDIA Control Panel
Vista Support
NVIDIA System Monitor
NVIDIA GeForce Boost
NVIDIA HybridPower™
NVIDIA PureVideo® HD
Display Outputs Single Link DVI / VGA
Direct X 10
Form Factor ATX

Downloads

  • WHQL driver package for nForce 750a SLI motherboards
  • Product Comparison Chart (167KB PDF)
    View and compare the entire line up of available NVIDIA-based motherboards for AMD.
  • Technical Brief: NVIDIA® Hybrid SLI® Technology (1.1MB PDF)
  • NVIDIA Control Panel — Performance Group (2MB PDF)
    Dynamically control core components within you PC without ever leaving Windows or entering the BIOS. The Performance group of the NVIDIA control panel allows users to optimize and adjust nearly every system component to minimize noise, increase stability, and maximize performance.
  • NVIDIA System Monitor
    A new 3D application for seamless monitoring of PC component characteristics. Its unique and intuitive architecture is the ultimate foundation for delivering optimized system, thermal, and acoustic performance of your NVIDIA nForce based PC and ESA certified components.

Hardware Support

Technical Support, RMA requests, replacements and warranty issues for your NVIDIA based product are handled by the manufacturer of that product.

If your NVIDIA nForce ® motherboard came as part of a computer purchase, click here.

If you purchased your NVIDIA nForce ® motherboard separately, click here.

Knowledgebase
Our knowledgebase is available online 24x7x365 and contains answers to the most common questions and issues.

User Forums
Discuss NVIDIA based products, talk about the latest games, and share interesting issues, tips and solutions with your fellow NVIDIA users.

Читайте также:  Oysters регистратор dvr 03

Компания Biostar не новичок на IT-рынке, многим известна их серия системных плат TSeries. Она отличается от многих конкурентов приличными возможностями расширения и разгона, а также привлекательной ценой. Теперь Biostar решила сделать еще один шаг вперед и побороться за рынок дорогих системных плат для энтузиастов, а это будет не так-то просто. В итоге родилась новая серия — TPower.

Ну а что из этого вышло, мы скоро узнаем. К нам в тестовую лабораторию попала плата TPower N750 (ожидаемая цена — от 3600 руб.), построенная на базе чипсета nForce 750a SLI от NVIDIA.

nForce 750a SLI поддерживает все современные процессоры AMD, включая 3-х и 4- ядерные модели Phenom. Совместимость со старыми добрыми Athlon никуда не делась. В наличии у nForce 750a SLI 19 линий PCIe. Как можно догадаться, поддержка SLI действует по схеме 8+8 линий на каждую из двух видеокарт, остальные три линии используются для периферийных разъемов. Стоит отметить, что используется шина PCIe версии 2.0.

Сам чипсет поддерживает установку до шести SATA-устройств, в наличии один IDE-разъем. Разъемов PCI — до 5 штук, USB — до 12. Что касается оперативной памяти, то все по-старому — можно установить DDR2 SDRAM со скоростью до 1066 МГц, суммарным объемом не более 16 Гб. Самое интересное впереди…

В последние годы вся мировая общественность озаботилась темой экологии и экономии энергии. Так вот, теперь производители компьютеров и комплектующих вовсю соревнуются в разработке оборудования, которое как можно меньше потребляло бы электричества. NVIDIA в своем чипсете реализовала ряд интересных технологий, в частности Hybrid Power и GeForce Boost.

Первая из них как раз нацелена на экономию энергии. Принцип действия довольно прост: nForce 750a SLI включает в себя встроенное графическое ядро GeForce 8200, которое активируется, если не нужна высокая производительность (2D режим). Как только запускаем ресурсоемкое приложение (в плане графики), активируется отдельная видеокарта. Звучит замечательно, но есть серьезные ограничения по совместимости. К этому моменту с Hybrid Power могут работать лишь очень дорогие видеокарты компании — GeForce 9800 GTX, GeForce 9800 GX2, GeForce GTX 260 и GeForce GTX 280. Думаю, вы уже заметили, что чипов серии Radeon в этом списке и вовсе нет.

Теперь пара слов о технологии GeForce Boost. Она позволяет выжать максимум графической производительности путем объединения мощностей встроенного видеоядра с отдельной видеокартой. На выбор предлагают GeForce 8400 GS или GeForce 8500 GT, более производительные модели едва ли получат весомую прибавку в скорости от такого союза.

А вот еще одна фирменная технология от NVIDIA — MediaShield. Она отвечает за поддержку RAID-массивов уровней 0, 1, 0+1 и 5. Другая фишка — FirstPacket. Следит за сетевыми протоколами, раздавая приоритеты наиболее важным потокам: например, игровым или VoIP-телефонии.

Спецификации

Поддерживаемые процессоры: AMD Sempron, Athlon 64/X2/FX и Phenom под Socket AM2/AM2+

Чипсет : NVIDIA nForce750a SLI

HyperTransport: версия 3.0

Графическое ядро : NVIDIA GeForce 8200

Оперативная память: 4 слота DDR2-533/667/800/1066 (до 16 Гб)

Дисковый массив: IDE, 6 SATA II (RAID 0, 1, 0+1, 5)

Слоты расширения: 3 PCI, PCIe x1, 2 PCIe x16

Сетевой адаптер: 1 Гбит/с (Realtek RTL8111C)

Аудиокодек : 7.1, HD Audio (Realtek ALC888S)

Задняя панель : 2 PS/2, DVI, 6 USB, LAN, аудиоразъемы

Форм-фактор: ATX (305×244 мм)

Комплект поставки

— 6 SATA-кабелей питания

— планка с разъемом S/PDIF

— заглушка для I/O-панели

— диск с драйверами

— DIY Thermal Kit (опционально)

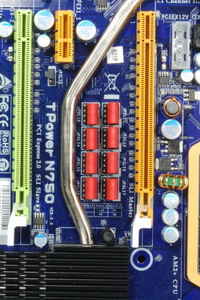

Форм-фактор платы — стандартный ATX. А вот дизайн таковым назвать никак нельзя, ребята из Biostar решили проявить максимум фантазии при создании платы, как никак, перед нами дебютная плата серии TPower. Кстати, отличительная черта линейки заключается в том, что все платы перед тем, как попасть на прилавки магазинов проходят 168-часовое тестирование (7 дней), при их производстве используются только твердотельные конденсаторы, в системе охлаждения всегда используются тепловые трубки, а за работу процессора отвечает надежное 4-х фазное питание. Там есть еще кое-какие приятные сюрпризы, но о них чуть позже.

Возможности расширения Biostar TPower N750 соответствуют современным требованиям. В наличии три классических разъема PCI, один PCIe x1 и пара PCIe x16 — для возможности установки двух видеокарт (работают по схеме 8+8 линий). Озадачило только одно — для включения SLI-режима придется повозиться с джамперами, а ведь на дворе 2008 год. С количеством PCIe x1 пожадничали, стоило добавить второй разъем, ведь вовсю продаются ТВ-тюнеры под эту шину, а вскоре мы увидим звуковые карты Creative серии Titanium под этот разъем.

Удачно разработчики справились с задачей размещения разъемов для дисковой подсистемы — SATA-порты, коих 6 штук, ничего не блокируют, то же касается IDE- и FDD-разъемов.

Основной графический порт расположен слишком близко к процессорному разъему, как и слоты под память. При установке массивных кулеров могут возникнуть проблемы. Откуда? Все просто, процессорный разъем установлен нестандартно — повернут на 90 градусов относительно того положения, к которому мы привыкли, вот и приходится помучаться немного.

Читайте также:  Hp 8600 сбой принтера

Для охлаждения ЦП мы использовали кулер Scythe Mine Rev. B. С установкой проблем не было, но стоит иметь в виду один момент — если обычно кулер ставится так, что вентилятор выдувает горячий воздух в вентиляционные отверстия на задней стенке корпуса, то в нашем случае кулер гонит воздух через блок питания. Изначально инженеры Biostar таким образом хотели убить двух зайцев сразу: они разработали систему охлаждения платы с использованием тепловой трубки и двух радиаторов, на один из которых можно было бы прикрепить вентилятор. По идее он и должен выдувать горячий воздух на заднюю стенку. Правда, вот незадача, в стандартную поставку он не включен.

Сама по себе идея интересна, но у нее есть ряд существенных ограничений. Не каждый процессорный кулер подойдет — его радиатор может упереться в видеокарту и/или память. В случае с памятью проблема более ли менее решаема, модули можно поставить на дальнюю пару разъемов, а вот с видеокартой такой фокус не пройдет.

Теперь о мелочах. Разъемы для подключения панели управления выкрашены в разные цвета, рядом находятся подписи, которые помогут оперативно подключить спикер, кнопку включения, сброса и т.д. Неподалеку расположены кнопки сброса и включения — могут пригодиться во время сборки и разгона системы.

К Biostar TPower N750 можно подключить до трех вентиляторов, включая процессорный. Не густо для платы, ориентированной на энтузиастов.

За звук отвечает кодек класса HD Audio (Realtek ALC888S). Рядом находятся разъемы для подключения звуковых портов на корпусе, CD in, SPDIF in и два SPDIF out. Кроме того, в наличии разъемы для подключения COM- и LPT-портов, и еще три — для дополнительных USB (до 6 портов), которые никогда не бывают лишними. Все это замечательно, только вот в комплекте поставки есть лишь одинокая планка расширения с SPDIF out. Но с кабелями для жестких дисков не пожадничали — полный комплект.

На заднюю панель TPower N750 выведены два PS/2-порта, чему многие будут рады, 6 USB-портов, звуковые разъемы, LAN и DVI. В этом списке явно не хватает FireWire и eSATA. Без них можно пережить, но на перспективу пригодились бы, особенно eSATA.

В Biostar TPower N750 используется AMIBIOS. Плата без проблем опознала наш топовый процессор AMD, а именно — Phenom 9850. Правда, при стандартных настройках завысила его частоту на 13 МГц — с 2500 МГц до 2513 МГц. Уже привычная практика, криминала в ней нет. В разделе CPU Configuration можно повозиться с настройками виртуализации и энергосбережения.

За поддержку FDD, LPT и COM отвечает чип ITE8718, в соответствующем разделе BIOS можно отключить или включить соответствующие функции.

Функция мониторинга позволяет отслеживать температуру процессора, чипсета, скорость вентиляторов и текущие напряжения. Скорость вентиляторов можно отрегулировать вручную, предварительно откалибровав их. Если не хочется вручную возиться с настройками, производитель использовал несколько предустановок — Quiet и Performance.

Если вы решили использовать встроенный кодек и звуковую карту одновременно — нет проблем, такая опция есть в BIOS. Может пригодиться, если, например, вы захотите посадить встроенный кодек на гарнитуру, а полноценную звуковую карту на игры, музыку и кино. Соответствующие настройки предстоит произвести уже в операционной системе.

Для работы платы в режиме Hybrid SLI необходимо соблюсти ряд условий. Про поддерживаемые видеокарты мы уже поговорили, их откровенно мало — GeForce 8400 GS, GeForce 8500 GT. Но это можно понять, более мощным моделям будет ни тепло ни холодно от помощи встроенного графического ядра. Другое же требование для работы Hybrid SLI заключается в необходимости как минимум 2 Гб оперативной памяти. Самое интересное в том, что встроенную графику можно разгонять прямо из BIOS — частоту ядра и шейдерного домена.

Пара слов о разгоне. Перед нами топовая плата от Biostar, а это значит, что мы вправе ожидать что-нибудь интересное в этом разделе. И правда — там есть все, что нужно. Для начинающих предусмотрены стандартные настройки вроде V6, V8 и V12. Более искушенным рекомендуем заняться опытами вручную, благо есть где развернуться!

Можно увеличивать напряжение процессора, памяти, чипсета и HT-шины. Эксперименты с таймингами памяти не возбраняются, максимальная же частота —1066 МГц.

Множитель процессора дозволено менять с шагом 0,5, максимум — 31,5. Но проблема в другом, современные камни от AMD (речь о Phenom) не слишком-то готовы к экспериментам с частотой. Напряжение можно менять с шагом 0,125 В, вплоть до 1,550 В. То же самое касается и северного моста.

Скорость процессора поддается изменению с шагом до 1 МГц — с 200 до 600 МГц.

Тестовый стенд

Процессор: AMD Phenom 9850 (Socket AM2+, 2,5 ГГц, 2 Мб L2, 2 Мб L3)

ОЗУ: PQI Turbo Memory DDR2-1066 2х2 Гб (CL5-5-5-15, 1,92В)

Видеокарта: Foxconn 9800GTX-512N 512 Мб (NVIDIA GeForce 9800 GTX, PCIe x16)

Жесткий диск: Seagate Barracuda 7200.10 3320820AS 320 Гб (SATA, 7200 об/мин, 16 Мб)

Читайте также:  Li ion аккумуляторы правила эксплуатации

Оптический привод: Optiarc AD-5200A (CD/DVD, IDE)

Достаточно риторики, пора перейти к практике. Тестирование Biostar TPower N750 мы проводили под ОС Windows Vista SP1 (64 бит). Вот список софта, который мы использовали в наших тестах:

— Futuremark PCMark05 1.2.0

— Futuremark 3DMark06 1.1.0

— Call of Duty 4 1.5

Для сравнения с Biostar TPower N750 мы использовали топовую плату от GIGABYTEGA-M750SLI-DS4, построенную на том же чипсете.

Как мы и ожидали, разрыв оказался значительным. Где-то вырвалась вперед плата от GIGABYTE, где от Biostar. Тут особо нечего изучать, можно лишь порадоваться за последнюю, что у них получилась плата ничуть не хуже, чему у конкурентов.

Разгон. Вначале мы решили воспользоваться автоматической системой разгона системы. Увы, безрезультатно — ни в одном режиме, даже V6, плата не смогла запуститься. Покопавшись в настройках Biostar TPower N750 вручную, мы смогли разогнать процессор до частоты 2,9 ГГц (увеличили значение множителя), при этом пришлось поднять напряжение процессора до 1,40В. Все бы хорошо, если бы Windows могла бы при этом загрузиться… Спустив частоту до 2,8 ГГц система завелась и даже прошла несколько тестов, но работала нестабильно. Здесь важно пояснить, что это не проблема платы, а проблема современных процессоров AMD — серия Phenom с трудом поддается разгону и тут ничего не поделаешь. В конце года мы увидим новые ЦП на базе ядра Deneb (45 нм), которые, как ожидается, будут очень неплохо разгоняться. Но это будущее…

Отдельно хочется рассказать о фирменной утилите TPower2. Софтина включает в себя сразу четыре важных функции:

— мониторинг системы и видеокарты (BIO-Watch);

— разгон системы и видеокарты (OC Tweaker);

— обновление BIOS из ОС (BIOSTAR-Flash);

— отправка отчетов о неисправностях напрямую разработчикам (eHOT-LINE).

Остановимся более подробно на BIO-Watch и OC Tweaker. Компания Biostar выпускает не только системные платы, но и видеокарты. Так вот, если в системе используются оба продукта этой компании, TPower2 будет мониторить обе железки, а также позволит их разгонять. В настройках доступно 5 стандартных режимов разгона, ну и, конечно же, ручной режим. Дозволено менять скорость процессора, памяти, шины PCI и встроенного графического ядра. Конечно же, можно менять напряжение ЦП, ОЗУ, чипсета и системной шины. Если вы используете видеокарту от Biostar, появятся функции и для ее разгона — в отдельном окошке. Все настройки можно сохранять в отдельные профили. В общем и целом удобно. Если при разгоне случились какие-то непредвиденные ситуации, утилита отправит отчет о проблемах напрямую разработчикам, так что они смогут оперативно реагировать на ту или иную проблему.

Biostar TPower N750 отличается от прочих плат на рынке оригинальным дизайном. Хоть она и принадлежит к самой дорогой серии плат в линейке Biostar, этого не чувствуется — комплект поставки скромный, нет разъемов eSATA, специальный вентилятор поставляется опционально. Да и новаторский дизайн платы спорен.

С другой стороны, радуют возможности разгона, расположение разъемов для дискового массива вопросов не вызывает. Фирменная утилита TPower2 очень даже пригодится.

Сейчас линейка TPower включает две платы. О первой мы вам рассказали, блин оказался комом. Второй, уже можно сказать с уверенностью, смотрится очень достойно. Речь идет о TPower I45 под ЦП Intel. Надеемся, у нас будет возможность поговорить о ней в скором будущем.

— Надежность и стабильность

— Достойные возможности разгона и настройки BIOS

— Многофункциональная утилита TPower2

— Адекватная цена для топовой платы

— Отсутствие eSATA и FireWire

— Скромный комплект поставки

Благодарим компанию InLine за предоставление платы Biostar TPower N750 на тестирование.

Советы по установке драйверов:

Прежде чем устанавливать новый драйверы убедитесь в том, что вы удалили все драйверы NVIDIA через Панель Управления Windows.

  • Зайдите в Пуск Меню > Панель Управления > Добавить/Удалить Программы.
  • Найдите запись "NVIDIA Windows Display Drivers" или "NVIDIA Display Drivers".
  • Выберите "Удалить".

Особенности установки

  • Пользователям Windows XP необходимо установить Service Pack 1 до установки данного пакета. В противном случае не будет поддержки USB 2.0
  • Для использования NVMixer необходимо установить DirectX 9.0 или более высокую версию.

Особенности выпуска

  • Драйверов для поддержки материнских плат GeForce 8300.
  • Драйверов для поддержки материнских плат nForce 730a / GeForce 8200.
  • Драйверов для поддержки материнских плат nForce 720a / GeForce 8100.
  • Драйверов для поддержки материнских плат nForce 780a SLI.
  • Драйверов для поддержки материнских плат nForce 750a SLI.
  • Драйверов для поддержки материнских плат nForce 710a.

Драйверы для Windows XP

  • Ethernet драйвер (v67.76.1) "WHQL"
  • IDE SataIDE драйвер (v10.3.0.21) "WHQL"
  • IDE SataRAID драйвер (v10.3.0.21) "WHQL"
  • Приложение WinXP RAIDTOOL (v10.3.0.21)
  • SMBus драйвер (v4.64) "WHQL"
  • SMU (v1.39) WHQL
  • Драйвер GPU (v171.37) WHQL
  • Installer (v5.84)
