Noctua nh u14s dx 3647

Автор: | 16.12.2019

Изначально платформа Intel LGA-3647 создавалась для облачных вычислений, где необходима высокая плотность ядер CPU в одном процессорном сокете, но со временем появились неплохие материнские платы для рабочих станций на Xeon Scalable, а в этом году данный процессорный сокет и вовсе замаячил как топовое решение для энтузиастов, готовых купить 28-ядерные Xeon W-3175X и такие материнские платы как Gigabyte C621 Aorus Xtreme или Asus ROG Dominus. Но, конечно, решения от Asus и Gigabyte — это скорее штучный товар для каких-то особых случаев, а массовое использование процессоров Xeon Phi и Xeon Scalable — это всё же серверы и рабочие станции.

Кулеры для LGA-3647 встречаются в продаже крайне редко, и в основном при сборке сервера или рабочей машины, вам предложат OEM-охлаждение от компаний Dynatron или Supermicro, то есть те решения, где об уровне шума никто не задумывался. У компании Noctua есть две модели для этого сокета: NH-U14S, NH-U12S и NH-D9 4U с индексами DX-3647. Из-за гигантских размеров сокета, эти кулеры не совместимы с любыми другими процессорными разъёмами, и каждая из этих моделей создана для определённых нужд. Например, NH-U14S со 140мм вентилятором — для настольных рабочих станций, где важна бесшумность работы, NH-U12S — его вариация с новыми вентиляторами Noctua A12x25PWM, а NH-D9 4U — компактный кулер высотой 134 мм, который не помешает ни соседним модулям памяти, ни PCI Express платам и ни во что не упрётся.

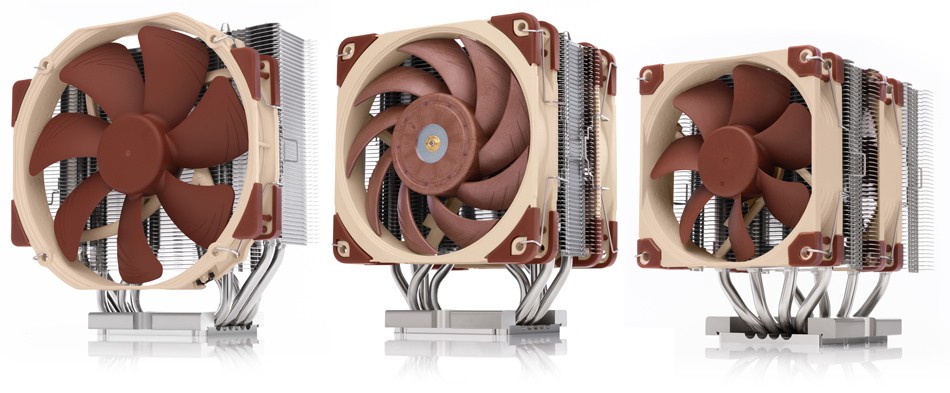

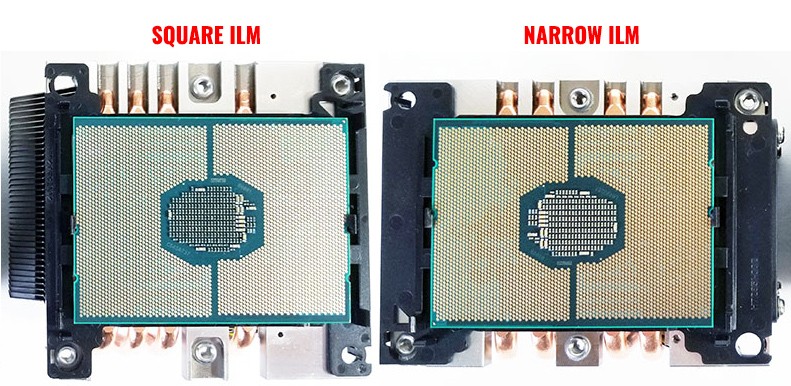

Все три кулера Noctua имеют два типа креплений: Narrow Type и Square Type, так что они совместимы со всеми материнскими платами под Socket 3647.

Конструктивно, NH-D9 DX-3647 4U представляет собой сдвоенную башенку под пару 92-мм вентиляторов, установленных по схеме «тяни-толкай». Один вентилятор посажен в разрезе радиатора, между рёбрами, а второй — снаружи. При установке оба вентилятора придётся снимать, так что вы можете поэкспериментировать и переустановить их как-либо иначе, благо универсальное крепление это позволяет.

Вентиляторы NF-A9 HS-PWM имеют PWM-регулировку скорости, и в комплекте поставляется разветвитель питания, чтобы вы могли подключить кулер к одному разъёму CPU_FAN1 материнской платы. Правда, если ваша материнская плата имеет разъёмы питания OPT_FAN, на которых можно настроить зависимость скорости вентилятора от температуры процессора, то лучше подключать кулер к двум гнёздам питания, чтобы сохранить возможность мониторинга его работоспособности.

На каждом вентиляторе с двух сторон установлены резиновые уголки для снижения вибрации и небольшие углубления в рабочей зоне корпуса со стороны лопастей, предназначенные для снижения паразитных шумов. В принципе, минимальная скорость каждого вентилятора — 400 RPM, так что даже без ухищрений в конструкции можно добиться бесшумной работы.

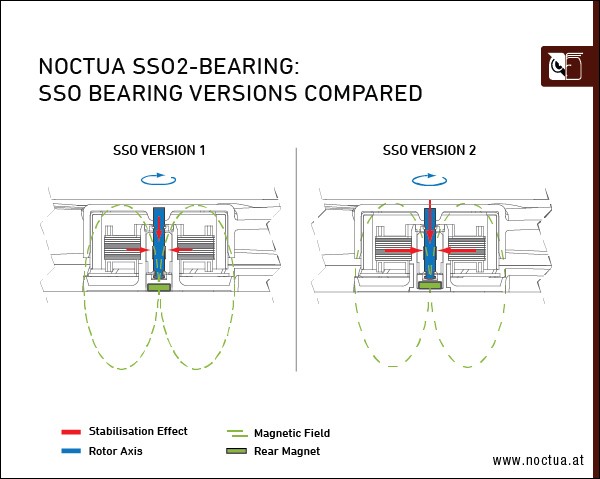

Подвеска ротора — самая современная гидродинамическая с магнитной центровкой (SSO2), — надёжная конструкция без трения, обеспечивающая полное отсутствие вибрации и как следствие, наработку на отказ более 150 000 часов (17 лет). Компания Noctua даёт на свои кулеры 6 лет гарантии, что является рекордом на рынке систем охлаждения. На максимальной скорости 2500 RPM, вентилятор имеет уровень шума 30.6 дБ при производительности 56 CFM.

Радиатор Noctua NH-D9 DX-3647 4U имеет 4 U-образные теплопроводящие трубки с никелированным защитным покрытием. При монтаже пластин радиатора используется пайка, в результате чего радиатор получается вечным, и можно не опасаться отслоения пластин от вибрации.

Раньше Noctua поставляла в комплекте с кулерами шприц с термопастой, но теперь экономит и наносит слой термоинтерфейса сразу на подошву кулера. Конечно, процессоры в серверах и рабочих станциях редко кто меняет, и такой шаг кому-то покажется логичным, но не нам. Я считаю, что термоинтерфейс должен поставляться в шприце.

Обработка основания очень интересная: у нас здесь не зеркальная полировка, а с мелкими насечками, которые чувствуешь даже ногтем. Чисто теоретически, если у вас термопаста с высокой текучестью, такая обработка увеличивает площадь теплового контакта с теплораспределителем процессора. С практической же точки зрения, измерить разницу в температуре между зеркальной полировкой и таким вот хонингованием подручными средствами не измерить. Но тут надо понимать, что в штаб-квартире Noctua работают не только маркетологи, но и настоящие инженеры, и если почитать их интервью, они очень гордятся, когда такими вот незамысловатыми методами удаётся снизить температуру на 0.1-0.2 градуса Цельсия. Что тут скажешь — романтики!

Инсталляция

Из-за того, что кулер весьма компактный, слоты памяти он не перекрывает, если стоит к ним боком. Но даже в этом случае ближайший модуль памяти приходится устанавливать под углом, и будь память повыше — она бы касалась радиатора.

На двухпроцессорных материнских платах два кулера Noctua NH-D9 DX-3647 4U можно установить паровозиком друг за другом, получив систему охлаждения с 4 последовательно установленными вентиляторами. Не стоит бояться, что теплый воздух от первого процессора приведёт к перегреву второго: высокая температура воздуха на входе компенсируется более высокой скоростью потока во втором кулере, так что на практике температура будет примерно одинакова.

Как уже отмечалось производителем, никаких проблем с PCI Express платами не возникает, даже на материнских платах формата EEB, имеющих 7 слотов расширения.

Тестирование

  • Процессор — Intel Xeon Gold 5120 (14C/28T, 3.2 GHz, TDP 105Wt)
  • Материнская плата — ASRock Rack EP2C621D12 WS
  • Память — 32 Gb DDR4 ECC Reg
  • VMware VSphere ESXi 6.7
  • Windows 10 x64 (6 ядер, IOMMU, Hardware Assisted Virtualisation, IOMMU)
  • Prime95
Читайте также:  Asus prime b350 plus официальный сайт

В том, что кулеры Noctua справятся со 105-Ваттным процессором я не сомневался. В автоматическом режиме для рассматриваемой модели имеет смысл настроить регулировку скорости на одну ступень ниже, чтобы вентиляторы разгонялись раньше.

Уровень шума 1 кулера Noctua NH-D9 DX-3647 4U на максимальных оборотах составляет 39.6 дБ. При установке парой, как на нашей материнской плате, шум от четырёх вентиляторов поднимается до 42.3 дБ.

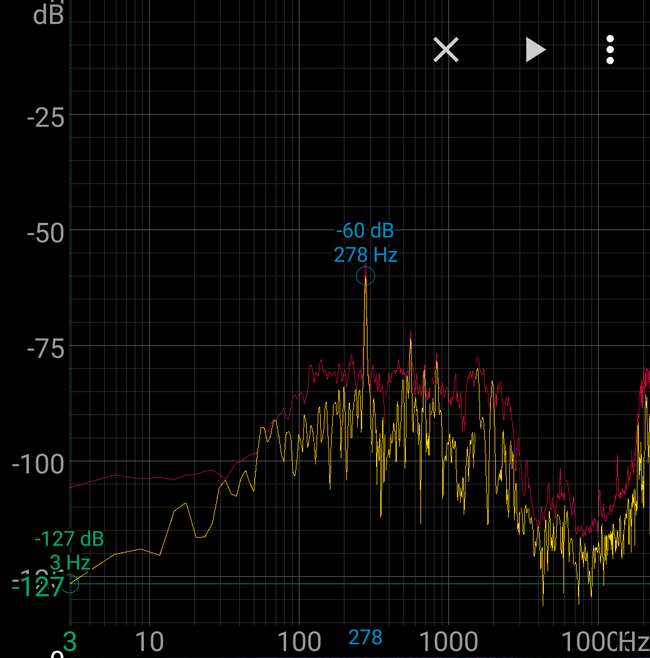

Диаграмма уровня шума имеет ярко выраженный всплеск в районе 280 Гц. Основным источником шума являются моторчики вентиляторов, так что в большинстве случаев, когда компьютер работает не на максимальной производительности, этого шума не будет. На скоростях в районе 500 RPM, кулеры работают бесшумно, и вы можете использовать компьютер для редактирования мультимедиа-контента, не опасаясь, что он вынесет весь мозг своим гудением.

Выводы

Noctua NH-D9 DX-3647 4U — это универсальный кулер для процессоров Xeon Scalable, который можно просто держать на складе, если вы — сборщик, и у вас периодически заказывают серверы на этой платформе Intel. Он одинаково хорошо подойдет и для стоечных корпусов, и для "башенок", которыми оборудуют рабочее место специалиста. На процессорах серии Xeon Bronze / Xeon Silver можно сказать, что в типичном режиме работы всё будет очень тихо, но под нагрузкой низкочастотный гул быстро надоест.

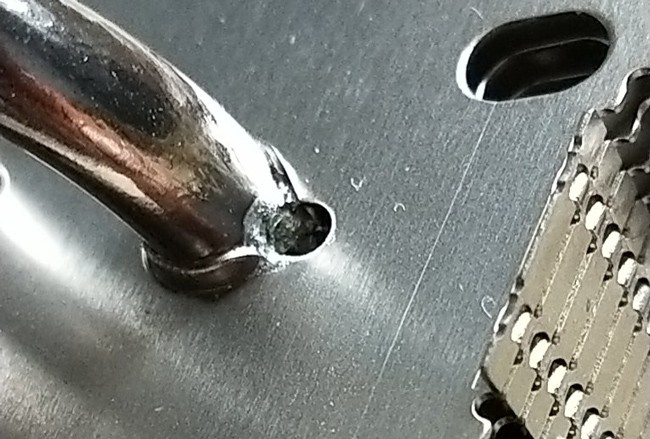

В качестве альтернативы жидкостному охлаждению, Noctua прежде всего, предлагает своё качество: припой в радиаторе и два вентилятора, которые при желании легко заменить на другие. Но следует понимать, что для старших процессоров Xeon Scalable с мощностью под 200 Вт лучше выбирать системы жидкостного охлаждения.

Михаил Дегтярёв (aka LIKE OFF)
13/03.2019

This is our review of the Noctua NH-U14S DX-3647 LGA3647 cooling solution for Intel Xeon Scalable processors. If you have been using Intel Xeon Scalable CPUs in socket LGA3647 motherboards for a workstation, you will have noticed there are few choices in heatsinks to use. Most options are loud and do not handle high workloads well since they assume high server airflow. The heat output from the coolers is high and small fans make too much noise. Noctua has an answer.

Here in the lab, we have been using Noctua heatsinks for all of our socket LGA2011 workstations and are very happy with them. When Noctua released their new line of coolers for socket LGA3647, we were eager to test these new coolers.

The heatsink we have here to test today is the NH-U14S DX-3647, this is an impressive heatsink, perhaps the best we have used. Let us take a look at Noctua’s new NH-U14S DX-3647 cooler and how it compares to some of the more common server/ workstation cooling options.

Noctua NH-U14S DX-3647 Specifications

Noctua continues its traditional tower designs with the NH-U14S DX-3647, in this case, it fits an enlarged base to match Intel’s Skylake-SP Xeon Socket LGA3647 processors. These new CPUs grew in surface area by a significant amount in this generation.

Noctua NH U14S DX 3647 Specifications

At 165mm tall and 957g in weight, the DX-3647 are large and heavy.

Noctua NH U14S DX 3647 Fan Specifications

To cool these large tower heatsinks, Noctua uses a custom designed 140mm PWM controlled fan. We have used many LGA3647 processors and find them to be rather hot running under loads, so we see these large cooling fans a welcome addition.

Noctua NH-U14S DX-3647 Overview

We have used many Noctua heatsinks here in the lab; we see the packaging is similar to other Noctua coolers. It is very compact and well protected through folded cardboard inserts.

Noctua NH U14S DX 3647 Retail Box Open

The main box includes an accessory box that lifts out and gives access to the cooler underneath.

Let us open the accessory box and take a look at whats included.

Noctua NH U14S DX 3647 Accessory Box Noctua NH U14S DX 3647 Accessories

We see mounting brackets, CPU carriers, instructions, and extra Anti-vibration pads and clips for a second (optional) NF-A15 cooling fan. The Noctua NH-U14S DX-3647 includes mounting brackets and CPU frames for both Narrow and Square socket LGA3647 setups. You can read more about the differences in: Narrow ILM v Square ILM Socket LGA 3647 Heatsink Differences.

Noctua NH U14S DX 3647 Front

Here we see a front view and notice the six heat pipes are staggered to achieve optimal cooling.

Noctua NH U14S DX 3647 Angled Front

Let us rotate around the Noctua NH-U14S DX-3647 to get unobstructed views of the front and back.

Noctua NH U14S DX 3647 Angled Back

Like other Noctua heatsinks the build quality is top notch, perhaps the best air-coolers we have seen and used. The large 140mm Noctua NF-A15 fan clips onto the sides of the cooler which gives a nice secure mount. Anti-vibration pads at each corner of the fan reduce vibrations and help to secure the fan against the cooling fins which prevents the fan from sliding around.

Noctua NH U14S DX 3647 Base

The nickel-plated copper base covers the Skylake-SP Xeons and comes with the pre-applied thermal compound and plastic cover to protect the surface until its time to mount the cooler. The pre-applied thermal compound is a considerable time and material saver as we can attest with the amounts of TIM we go through here in the lab. For the truly obsessed with lower temperatures, you may want to wipe this off and use a custom TIM. For the majority of builders, especially high-performance workstation design shops, saving labor during installation is a welcome benefit of pre-applied TIM.

Читайте также:  Perfeo pf vr box 2 отзывы

Noctua NH U14S DX 3647 Mounting Brackets

Here we see the two types of mounting brackets included in the kit; these support Narrow and Square style LG3647 sockets. Noctua calls this system SecuFirm2 which come equipped with pre-installed mounting screws and processor clips or frames. Processors that use Omni-Path fabric connectors will need to contact Noctua for processor clips. They are different shapes, and do not work in all motherboards, as we showed in our piece: Intel Skylake Omni-Path Fabric Does Not Work on Every Server and Motherboard. We feel Noctua has filled a significant market need with the SecuFirm2 mounting brackets. Some coolers in the market can only support a single socket type. With SecuFirm2 you can switch socket types by merely using the required mounting bracket.

Noctua NH U14S DX 3647 Installing Mounting Brackets

Installing the SecuFirm2 mounting brackets is simple, two screws secure the brackets to the heatsink base.

Noctua NH U14S DX 3647 CPU Frame Installed

The next step is selecting the correct processor clip that corresponds to the socket type and inserting the processor into the clip.

Noctua NH U14S DX 3647 CPU Installed

Then insert the processor/clip assembly onto the heatsink base.

Now that we have the SecuFirm2 brackets and processor/clip assembled let us mount the heatsinks to our motherboard.

Noctua NH U14S DX 3647 Installed On Motherboard

We will be using our ASUS WS C612 E Sage motherboard for our tests; here you can see what the system looks like with both NH-U14S DX-3647 heatsinks mounted and ready to go. The first thing you will notice is these heatsinks are large and take up a lot of space. Because of the nature of the LGA3647 sockets, these heatsinks do not allow it to be rotated 90 degrees to direct air-flow towards the top of your case; this is not a huge problem and no other heatsinks we have used allowed for direction change.

The width of the heatsinks also covers the first PCIe Slot which might interfere with some setups; some motherboards might not have this issue.

There is also ample space for additional NF-A15 fans which are optional.

Noctua NH-U14S DX-3647 Performance Testing

Here is out Noctua NH-U14S DX-3647 Test Configuration. We used high-frequency, large cache, Intel Xeon Gold CPUs which we would expect to find in professional engineering workstations. In this domain, per-core performance is optimized due to high software license costs.

  • Motherboard: ASUS WS C612E Sage motherboard
  • CPU: 2x Intel Xeon Gold 6134 (8 core / 16 Threads)
  • GPU: ASUS Strix GTX 1080
  • Cooling: 2x Noctua NH-U14S DX-3647 Coolers
  • RAM: 12x MICRO 16GB Low Profile
  • SSD: OCZ RD400
  • OS: Windows 10 Pro

We run our tests using AIDA64 Stress Test with fan speed profiles set to Auto and Full Speed. We also used the pre-applied thermal compound when testing the DX-3647.

Noctua NH U14S DX 3647 Benchmarks

As we can see, using the new Noctua NH-U14S DX-3647 heatsinks shows a dramatic effect on cooling with our test system with close to 20C difference in some cases. It is fair to note that the Dynatron heatsinks are 2U size and more suited for a 2U server. At the same time, we have seen several “professional” workstations with these heatsinks.

Conclusion

Until this point in time, we had few choices for heatsinks on the LGA3647 socket for our workstations. Most of these choices were 2U size active heatsinks that spun up to uncomfortably loud noise levels and still ran very hot. There were a few 3U size heatsinks available, but these did not offer much in better performance and ran loud at higher fan speeds. Also, there were different coolers for each socket type, narrow or square. A few aftermarket water cooling block became available for those that are looking at water cooling, generally this cost as much as double per block and all the added components made this route very costly.

Noctua broke the mold with their new NH-U14S DX-3647 cooler. It can handle both narrow and square sockets with Noctua’s SecuFirm2 mounting system, and the oversized NF-A15 PWM fan excels at keeping the heatsink cool and makes little noise. If you are building a high-end Intel Xeon Scalable workstation for yourself or for your clients, you should look at these coolers.

Undoubtedly the Noctua NH-U14S DX-3647 heatsink is massive compared to most LGA3647 heatsinks. As a result, it will not fit most standard 4U workstation cases. We could not install the DX-3647 in our testing workstation based on a Supermicro SC747. This is a 4U workstation case as the NH-U14S is too tall. Our main workstation based on a Thermaltake Core X9 which is oversized for most users, it does handle the DX-3647 and has plenty of space left over.

Читайте также:  Amd radeon r9 285 характеристики

To address the size question, Noctua offers choices here with their new CPU coolers for Intel Xeon Scalable LGA3647 platforms. Here is the basic listing which includes a 4U offering.

Noctua New CPU Coolers For LGA3647

We have not tested the other two coolers yet. Given Noctua’s excellent reputation and the class-leading performance of the Noctua NH-U14S DX-3647, we would certainly look to these if we had space constraints.

Оглавление

Вступление

Начну с лирического отступления. Компьютеры как люди – точно так же боятся высокой температуры.

С момента, когда австрийская компания Noctua выпустила кулер с маркировкой NH-D14, скоро минует три года. Но до сих пор он словно эдакий «парацетамол» для разгоряченных CPU является опасным противником для многих коллег по цеху. А бренд, известный в основном выпуском вентиляторов после его появления в одночасье проснулся знаменитым и взлетел на вершину охлаждающего олимпа.

реклама

С тех пор австрийцы не особо радовали энтузиастов выпуском новых продуктов, однако тень NH-D14 наводит ужас заставляет внимательно относиться к любому анонсу этой компании.

Совсем недавно состоялся официальный выход двух моделей систем охлаждения: NH-U14S и NH-U12S. И вот теперь, по горячим следам пресс-релиза, лаборатория Overclockers.ru представляет первый материал об этой сладкой парочке, главным «жаропонижающим» в котором выступит старшее решение с индексом NH-U14S.

Его рекомендованная стоимость –

90 долларов или примерно

2800 рублей. Скажем прямо, привлекательная цена не входит в список достоинств новой СО. Из-за этого у Noctua, словно у сапера, есть только одна попытка. Иначе пылиться NH-U14S на задворках истории и складских терминалах. В то же время такой ценник и амбиции делают его прямым конкурентом продукции другого известного вендора – Thermalright. А в особенности новой версии Archon.

реклама

Упаковка и комплект

Новая система охлаждения поставляется в коробке из плотного картона, оформленной в фирменных бело-коричневых цветах. Размеры упаковки – 221 х 200 х 150 (В) мм, масса самого кулера с набором аксессуаров около 1.5 кг.

Конечно, Noctua еще далеко до Thermalright в плане внешнего оформления (точнее, его отсутствия), но яркостью красок коробка тоже не блещет. Хотя не в пример последней у австрийцев информативность будет выше.

Потенциальный покупатель может ознакомиться с характеристиками радиатора и вентилятора. Спецификации очень подробные, нашлось место даже крохотным рисункам кулера с размерами. Эти же миниатюры могут служить своеобразным тестом на зрение – разглядели все без увеличительного стекла? Тогда принимайте поздравления.

Интересно, что в таблице ТТХ указаны двойные значения для комплектного «пропеллера» – стандартные и со специальным Low-Noise Adaptor. Но что это за штука и с чем ее едят, разберемся чуть позже.

На приведенном снимке видны две стороны упаковки с дифирамбами маркетологов. Интересующиеся могут прочесть основные особенности модели, но только на английском языке. А вот с другого бока на восьми языках рассказывается, почему стоит потратить сбережения на виновника торжества. В этом связном тексте внимание привлекает сообщение, что классическая «U» серия Noctua завоевала уже более 400 (!) наград. Хорошо, что хоть «Оскар» еще не взяли, честное слово.

Ну да ладно. Нас ведь больше интересует, что внутри. После открытия крышки весь комплект поставки оказывается как на ладони.

Австрийская педантичность не вошла еще в поговорку в отличие от немецкой, но упаковано все очень заботливо. Аксессуары расфасованы в три коробочки: отдельно наборы для платформ Intel и AMD, в третьей закрыты дополнительные элементы.

Видимо, после получения 400 наград производитель не смог назвать крепеж просто крепежом, поэтому последний обладает именем собственным. Итак, SecuFirm2 состоит из следующих частей:

  • Опорная крестовина;
  • Два набора винтов и пластиковых стоек (Intel и AMD, соответственно);
  • Пара видов монтажных планок;
  • Инструкции по сборке.

реклама

Более подробно весь список можно рассмотреть на фотографии ниже:

Вышеобозначенные детали подходят для установки на сокеты Intel LGA 2011/ LGA 1156/ LGA 1155 и даже будущий LGA 1150. Для платформы AMD список следующий: AM2/ AM2+/ AM3/ AM3+/ FM1/ FM2.

Где же поддержка LGA 1366, спросите вы? А нигде. Инженеры решили не заморачиваться с устаревающими сокетами в виде LGA 1366 и LGA 775 (сомнительный тезис в отношении Nehalem) и предлагают особо страждущим докупить соответствующее крепление самостоятельно. Однако продолжим разбор комплекта поставки.

Руководство пользователя очень подробное, с красочными картинками, так что проблемы при установке не возникнут. Правда, весь текст на английском языке.

реклама

В третьей коробочке находятся:

  • Дополнительные скобы для второго вентилятора;
  • Набор резиновых уголков;
  • Пара силиконовых полосок;
  • Пародия на крестовую отвертку;
  • Шприц с фирменной термопастой;
  • Металлический шильдик с логотипом компании;
  • Low-Noize Adaptor.

За громким названием Low-Noize Adaptor скрывается самый обычный удлинитель для вентилятора с сопротивлением, которое скидывает напряжение до 9 В. Интересно, что возможности для установки еще одного пропеллера есть, а вот адаптер в наборе всего один.

Однако для такого недешевого кулера претензий по составу комплекта поставки у меня нет. Здесь есть все, что может только потребоваться при монтаже, приятным бонусом будет понижающий резистор и необходимые элементы для второй вертушки. А металлический логотип Noctua вообще поверг меня в культурный шок.

реклама

Никакого вспененного полиэтилена не используется. Только жесткий каркас, который не внушает доверия после некоторого знакомства с главной почтовой службой нашей великой страны.
