Msi z97 gaming 5 характеристики

Автор: | 16.12.2019

Оглавление

Вступление

Не так давно в лаборатории побывало несколько новых материнских плат ASUS, основанных на наборе системной логики Intel Z97. В большинстве своем они продолжили дело предшественников, развивая сильные и устраняя слабые стороны. По такому же пути идут и в MSI, представляя обновленные системные платы поколения Z97 схожего с Z87-продуктами дизайна.

реклама

Героем обзора стала модель линейки Gaming – MSI Z97 Gaming 5, являющаяся дальнейшим развитием идей, используемых в MSI Z87-G45 Gaming, и позиционируемая как промежуточное звено между сериями G45 и GD65. Что ж, оценим, насколько велики изменения, и что вообще изменилось в лучшую или худшую сторону.

Упаковка и комплектация

Материнская плата приехала на обзор в дополнительном обрамлении коробки, стилизованном под игру War Thunder:

реклама

Оформление коробки по сравнению с Gaming платами 8-й серии не изменилось:

В оформлении используются темно-красные тона, а основную часть лицевой стороны коробки занимает изображение дракона, являющегося символом всех Gaming продуктов MSI.

Обратная сторона коробки более информативна:

Здесь рассказано о некоторых фирменных технологиях, а также приведено изображение I/O панели платы и перечислены основные технические характеристики.

При открытии коробки взгляду предстает непосредственно материнская плата, завернутая в антистатический пакет, и размещенная на картонном поддоне:

Фиксация плотная, если коробку потрясти – материнская плата остается неподвижной.

Под картонным поддоном, на дне коробки размещен комплект поставки платы:

В комплект поставки входит:

  • Два кабеля SATA 6 Гбит/с;
  • Набор наклеек для подписи кабелей;
  • Заглушка на заднюю панель корпуса;
  • Руководство по разгону процессора;
  • Буклет с результатами тестов производительности системы;
  • Табличка на дверь с надписью «I’M SORRY BUSY GAMING»;
  • Краткая инструкция по сборке системы на нескольких языках, включая русский;
  • Руководство пользователя на английском языке;
  • Полугодовая лицензия на программное обеспечение XSplit Gamecaster;
  • Значок Gaming G Series;
  • Гибкий SLI-мост;
  • Кабель «Audio Power Adapter»;
  • Переходники M-Connector для более удобного подключения корпусных кнопок/светодиодов;
  • Диск с драйверами и программным обеспечением.

Комплект поставки платы изобилует множеством различных аксессуаров, как бы внушая пользователю мысль, что производитель заботится о нем. Некоторые из аксессуаров радуют, как например, заглушка I/O панели с мягкой прокладкой, некоторые можно признать не сильно нужными, как то обильное количество «макулатуры».

Несмотря на внешнее богатство комплекта поставки, здесь всего два кабеля SATA, что для не самой дешевой материнской платы вызывает грустные эмоции.

реклама

Дизайн и особенности платы

Размеры MSI Z97 Gaming 5 – 305х244 мм, что соответствует полноразмерному форм-фактору ATX.

Внешне материнская плата сильно напоминает предшественницу – Z87-G45 Gaming, здесь используется такая же конфигурация слотов расширения, такое же расположения большинства интерфейсов и контроллеров. Глаз может зацепиться разве что за измененные радиаторы набора системной логики и преобразователя питания процессора, за разъем PCI-e M.2 вместо mSATA, а также за наличие индикатора POST-кодов. В остальном, угадывается материнская плата предыдущего поколения.

К слову, в линейке продуктов MSI можно обнаружить и прямую «наследницу» предыдущего поколения – Z97-G45 Gaming, она полностью унаследовала дизайн PCB, и оснащение платы, обновив только набор системной логики. Gaming 5 же стоит немного выше классом. Помимо видимых невооруженному глазу отличий, для обновленных «номерных» плат заявлена поддержка технологии USB Audio Power, заключающаяся в том, что питание портов USB реализовано при помощи преобразователя 12 В -> 5 В, а не на прямую от блока питания, что позволяет лучше справиться с нагрузкой.

реклама

С обратной стороны платы чего-либо интересного нет:

По фотографии можно лишь отметить, что для всех трех радиаторов системы охлаждения платы используется винтовое крепление.

Вокруг процессорного разъема достаточно места, что бы не помешать установке крупногабаритных систем охлаждения:

реклама

Да, радиаторы преобразователя питания не самые маленькие, но они удалены от процессорного разъема на достаточное расстояние. Для большинства систем охлаждения хватит места под графическим адаптером – порт PCI-E X16 находится на высоте второго слота расширения, поэтому достаточно удален. «Примерка» Silver Arrow SB-E Extreme показала, что установленный кулер видеокарте не помешает.

Средняя цена по России, руб: 14 385

Общие характеристики

Производитель

Фирма, которая произвела данную материнскую плату.

MSI Форм-фактор

Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.

Процессор

Производитель процессора

На данный момент основными производителями процессоров являются Intel и AMD.

Intel Сокет

Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.

LGA1150 Количество сокетов

Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.

1 Наличие встроенного процессора

Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.

нет Название встроенного процессора — Максимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

не указана Минимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

Читайте также:  Lga775 процессоры 4 ядра
не указана Поддержка Hyper-Threading

При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.

нет Поддержка многоядерных процессоров есть Поддерживаемые процессоры Intel Core i7/i5/i3/Pentium/Celeron

Чипсет

Производитель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

Intel Модель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

Intel Z97 Поддержка технологии Intel vPro

Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.

BIOS/EFI

Поизводитель BIOS

BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.

AMI Возможность восстановления BIOS

Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.

нет Поддержка EFI (UEFI)

EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).

Оперативная память

Количество слотов оперативной памяти 4 Тип оперативной памяти

DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.

Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.

На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.

На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.

DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.

DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.

DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.

DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.

DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.

DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.

SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.

DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.

DDR3 DIMM Максимальная частота оперативной памяти, МГц

Максимальная частота оперативной памяти, которую поддерживает материнская плата.

3300 Минимальная частота оперативной памяти, МГц

Минимальная частота оперативной памяти, которую поддерживает материнская плата.

1066 Поддержка двухканального режима оперативной памяти

Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.

есть Поддержка трехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.

нет Поддержка четырехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.

нет Максимальный объем оперативной памяти, Гб 32 Поддержка ECC

ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).

Нет Максимальный объем ECC памяти, Гб Поддержка Регистровой (Буфферизованной) памяти

Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.

Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.

PCI/Видеокарта

Поддержка AGP

AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.

нет Количество слотов PCI-Eх16

PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!

3 Поддержка SLI/CrossFire

SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).

SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.

CrossFire X – последняя версия CrossFire.

Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.

SLI/CrossFireX Поддержка PCI Express 2.0

Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.

есть Поддержка PCI Express 3.0

Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.

есть Тип двухканального режима PCI-E x8 Тип трехканального режима PCI-E x8, x4, x4 Тип четырехканального режима PCI-E Не поддерживается Тип семиканального режима PCI-E Не поддерживается Количество слотов PCI-Ex8

Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.

Читайте также:  Asterisk настройка с нуля ubuntu
Количество слотов PCI-Ex4

Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.

Количество слотов PCI-Ex1

Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.

4 Количество слотов PCI

Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!

Количество слотов PCI-X

PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.

Поделитесь в соцсетях:

После анонса чипсетов Intel 9-Series популярная серия игровых устройств от MSI значительно расширилась. Производитель предлагает сразу несколько материнских плат линейки GAMING, при этом для обновленной платформы компания приготовила несколько оригинальных технических решений. MSI Z97 GAMING 5 – модель среднего уровня на топовом чипсете, именно такие пользуются популярностью у любителей поиграть, которым нужна функциональная платформа за умеренные деньги. Знакомимся с возможностями платы.

Компания MSI выпустила уже третье поколение материнских плат, позиционируемых в качестве оптимальных решений для любителей поиграть. Обновленная линейка на базе чипсетов Intel 9-ой серии включает семь моделей различных форм-факторов и оснащения.

MSI Z97 GAMING 5 выполнена в формате ATX (305×244 мм), при этом PCB имеет черное матовое покрытие. Дракон – символ и оберег игровой серии MSI. Это существо в том или ином виде используется для внешнего оформления устройств линейки GAMING.
(скрин. Когти дракона)
Продолжая изыски на фентезийную тематику, дизайнеры компании в этот раз впечатлились мощью когтей дракона. Подобные элементы применяются в конструкции системы охлаждения.

Для платы используется 8-фазный стабилизатор питания. Элементы MOSFET охлаждаются с помощью довольно массивных радиаторов. В профиле алюминиевых конструкций уже не просматривается голова дракона, однако на имеющемся стикере все же присутствует его изображение. Для подключения дополнительного питания предусмотрен один 8-контактный разъем.

Плата предлагает 4 слота для модулей памяти. Общий объем ОЗУ можно нарастить до 32 ГБ. При этом в списке поддерживаемых наборов значатся скоростные планки вплоть до DDR3-3200. Конечно же, MSI Z97 GAMING 5 позволяет использовать XMP-профили для автоматической настройки параметров модулей. Все слоты имеют черный окрас, поддерживая общую тональность устройства. Коннекторы имеют конструкцию с двусторонней фиксацией, однако это не вызывает проблем с установкой/извлечением модулей – видеокарта не ограничивает к ним доступ.

Общая компоновка платы в целом стандартна для моделей форм-фактора ATX. На PCB установлено 7 слотов расширения. Три полноформатных PCI Express x16 и четыре компактных PCI Express x1. При использовании одной видеокарты верхний габаритный разъем может работать в режиме x16, если использовать пару видеокарт в режимах SLI или CrossFire, общая пропускная способность делится пополам. Плата также готова принять на борт три адаптера с чипами AMD, в этом случае конфигурация больших слотов будет выглядеть как x8+x4+x4.

Самую верхнюю позицию занимает слот PCI Express x1, потому проблем с установкой габаритный кулеров не возникнет. К тому же, вокруг процессорного разъема достаточно много свободного пространства. Используемый для тестового стенда Thermalright Archon Rev.A с крупной крепежной скобой удалось зафиксировать без каких-либо сложностей.

На материнской плате нет дополнительных клавиш управления. При этом модель оборудована точками замера напряжений V-Check Points. В данном случае они выполнены в виде площадки с набором контактов. Из нововведений отметим, что здесь появилось три точки с «землей», позволяющие контролировать сразу несколько напряжений. Хотя, конечно, для множественных замеров лучше иметь панель со специальными держателями щупов мультиметров.

Отдельной аппаратной клавиши OC Genie для разгона системы в данном случае также нет, однако сама технология поддерживается, но активировать ее необходимо программным способом.

MSI Z97 GAMING 5 оснащена сегментным индикатором Debug LED, который помогает определить возможную причину сбоев на старте. Зачастую, по завершению этапа загрузки подобные индикаторы превращаются в декоративный элемент. Однако в данном случае, после прохождения процедуры POST, на индикаторе отражается текущая температура процессора. Очень полезная опция, к сожалению, производители часто пренебрегают такой возможностью улучшить свой продукт.

На PCB размещено пять 4-контактных разъема для подключения вентиляторов. Два коннектора, размещенные у верхней кромки платы, предусмотрены для процессорного кулера с парой вентиляторов или же жидкостной системы (помпа+вентилятор). Три разъема для корпусных вентиляторов размещены таким образом, чтобы свести к минимум возможный кабельный хаос. Один размещен у нижней кромки, второй в центральной части платы, третий – рядом с разъемом питания ATX. Скорость вращения всех вентиляторов регулируется независимо.

Одним из наиболее интересных нововведений чипсетов 9-ой серии стала возможность подключения накопителей с помощью шины PCI Express. Чипсет поддерживает работу порта M.2 (NGFF), на нужды которого выделяется две линии PCI-E. Коннектор размещен в центральной части платы. Предусмотрено крепление для накопителей трех типоразмеров, длиной 42 мм, 60 мм и 80 мм. Напомним, что пропускная способность M.2 в данной вариации составляет порядка 1 ГБ/c. Отметим, что помимо PCI Express, порт M.2 позволяет подключать и накопители, использующие для передачи данных интерфейс Serial ATA. Именно такие диски первыми были представлены в новом формате.

На плате нет коннектора SATA Express. Экосистема накопителей с данным интерфейсом фактически находится на самой начальной стадии развития, потому производитель предлагает в качестве опции переходник c M.2 на SATA Express если реально возникнет необходимость подключить диск с помощью последнего линка. Насущная потребность в SATA вряд ли возникнет ранее второго квартала 2015 года, но в целом все же хотелось бы видеть соответствующий коннектор на плате.

Для классических SATA-накопителей предусмотрено 6 портов SATA 6 Гб/c, которые поддерживаются силами Intel Z97. Обратим внимание, что при использовании накопителя M.2 будут недоступны два из шести портов Serial ATA (SATA5 и SATA6).

Отдельно отметим, что на чипсете установлен крупный радиаторный блок, который украшен узнаваемым логотипом игровой серии.

Поддержку шести портов USB 3.0 также обеспечивает встроенный контроллер чипсета. Четыре из них размещены на интерфейсной панели, тогда как внутренний коннектор можно использовать для вывода еще пары на стенку корпуса.

Что касается портов USB, то для двух из них реализована поддержка технологии USB Audio Power. Для коннекторов обеспечивается подача стабильных 5 В, что важно при использовании USB-гарнитуры и особенно внешних ЦАП.

Звуковое решение платы получило название Audio Boost 2. В данном случае используется кодек Realtek ALC1150, который прикрыт металлическим каркасом. Снизить уровень возможных помех также поможет частичное изолирование аудиотракта от основного массива печатной платы. Чтобы добавить эффектности такому решению, пограничная дорожка подсвечивается красными светодиодами. В цепи используются специализированные японские конденсаторы Nichicon.

Чтобы усилить сигнал для наушников, предусмотрено два операционных усилителя OP1652. Один из них используется для выхода на интерфейсной панели, второй для канала, предназначенного для вывода портов на стенку корпуса.

Читайте также:  Gigabyte ga 870a ud3 am3

Для новых плат игровой серии производитель предлагает оригинальную технологию Direct Audio Power, предполагающую использование независимого источника питания. Для этих целей на плате размещен отдельный коннектор, к которому через специальный переходник с Molex подключается силовой кабель от блока питания. При использовании внешней линии также нужно переключить тумблер, установленный рядом с кодеком. По мнению разработчиков, такой способ позволяет получить более чистое звучание. Используя для прослушивания наушники SteelSeries Siberia V2, сколь-либо заметной разницы ощутить не удалось, хотя теоретически польза от такого решения возможна.

По программной линии для поддержки аудиоподсистемы используется Sound Blaster Cinema 2. Приложение от компании Creative позволяет заметно преобразить звуковую сцену, при этом софтовые улучшайзеры выполнены на хорошем уровне, потому даже при прослушивании музыки имеет смысл поэкспериментировать.

Классикой для серии материнских плат GAMING уже стал гигабитный сетевой контроллер Atheros Killer E2205. Чип позволяет установить максимальный приоритет для игрового траффика.

С обратной стороны печатной платы мы видим, что радиаторы системы охлаждения крепятся с помощью винтов. Все активные элементы уместились на лицевой стороне PCB.

На интерфейсной панели платы расположен комбинированный разъем PS/2, четыре порта USB 2.0, такое же количество USB 3.0 и розетка Ethernet. Для подключения устройств отображения предусмотрено три видеовыхода – DVI, HDMI и D-Sub. DVI-D и аналоговый VGA позволяют получить картинку с разрешением до 1920×1200, тогда как HDMI обеспечивает до 3840×2160@60Гц.

Для подсоединения акустики предусмотрено шесть 3,5-миллиметровых коннекторов.

Комплект поставки

В комплекте с платой поставляется руководство, небольшая брошюра с основами теории разгона системы, диск с драйверами и набором приложений, два интерфейсных кабеля SATA, мостик SLI для объединения пары видеокарт с чипами NVIDIA и заглушка на заднюю стенку корпуса, окрашенную в черный цвет и имеющую дополнительную звукопоглощающую накладку.

Для удобства подсоединения управляющих клавиш и индикаторов предлагаются панели M-Connector. В коробке также имеется диковинный переходник с Molex на трехконтактный разъем для подачи питания на аудиоподсистему. Полезными могут оказаться наборы стикеров для пометки кабелей, подключаемых к накопителям. Ну и в качестве бонуса предлагается крупная наклейка с логотипом серии игровых устройств и табличка на дверь с просьбой не беспокоить.

UEFI и программное обеспечение

При запуске UEFI нас встречает все та же привычная, на первый взгляд, графическая оболочка Click BIOS. Однако в последней инкарнации она предлагает целый ряд улучшений.

Прежде всего, отметим возможность использовать два режима отображения настроек в разделе OC – Simple Mode и Advanced Mode.

В первом случае пользователю доступны для изменения основные параметры, во втором – предоставляется более полный список настроек, который скорее избыточен для начинающих энтузиастов. В целом перечень опций лучше структурирован, чем в предыдущих версиях BIOS. Из мелких доработок отметим, что список параметров теперь не сквозной, потому нет необходимости повторно их прокручивать в поисках необходимой опции.

В правом верхнем углу, рядом с кнопкой включения OC Genie появилась еще одна виртуальная клавиша для активации XMP-профиля в один клик мышки.

Полностью переработан раздел Hardware Monitor. Теперь доступна возможность настройки алгоритмов работы вентиляторов по четырем опорным точкам на графиках зависимости температуры и скорости вращения.

Оболочка Click BIOS 4 теперь отслеживает изменения параметров, позволяя перед сохранением и выходом просмотреть внесенные коррективы.

Для программной настройки параметров из операционной системы производитель предлагает приложение Command Center. Функциональность утилиты хорошо знакома. Выделим возможность создать RAM-диск, а также активировать технологию OC Genie.

В режиме Advanced доступна возможность настройки питающих напряжений различных узлов и параметров оперативной памяти.

Для настройки системы также можно воспользоваться приложением Intel Extreme Tuning Utility.

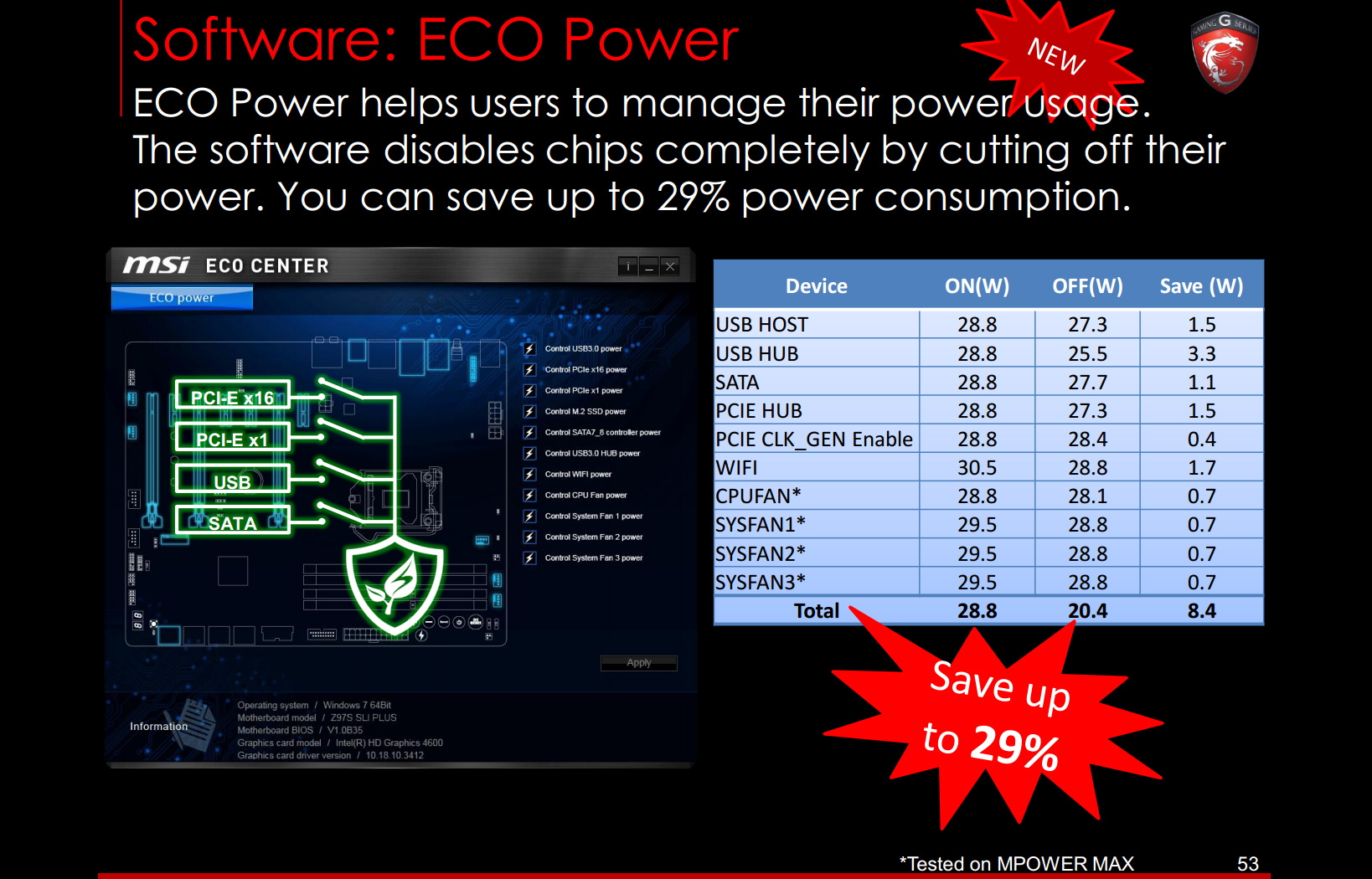

ECO Power – интересная инициатива производителя. MSI предлагает с помощью специального приложения отключать незадействованные блоки для экономии затрачиваемой энергии, причем управлять этими параметрами из операционной системы.

Для разных моделей перечень доступных опций будет отличаться. В случае с MSI Z97 GAMING 5 этот список весьма скромен, к тому же сложно представить ситуацию, в которой вам понадобится отключить USB-порты, а также процессорные вентиляторы. Ну, начало положено.

Чтобы закрыть программный раздел, отметим, что со всеми новыми платами серии GAMING предлагается 6-месячная подписка на сервис XSplit Gamecaster. Хороший бонус для любителей записи и стрима своих игровых побед.

Возвращаясь к теме разгона, мы опробовали в деле технологию OC Genie. После активации системы авторазгона тактовая частота процессора Core i7-4770K была повышена до 4000 МГц, а память работала в номинальном режиме DDR3-2133.

В ручном режиме мы без проблем получили 4600 МГц для нашего экземпляра процессора, повысив в UEFI напряжение питания до 1,235 В. Под нагрузкой срабатывал механизм компенсации и, напряжение увеличивалось до 1,256 В. С нетерпением ожидаем возможности проверить частотный потенциал чипов Devil’s Canyon. Чем ближе дата анонса, тем выше интрига.

Что касается памяти, то тестовый комплект DDR3-2133 после повышения питающего напряжения до 1,7 В проходил стресс-тесты и после повышения частоты до 2400 МГц (тайминги 11-13-10-31).

Порадовало поведение стабилизатора напряжения питания процессора, а именно очень умеренный нагрев элементов VRM. После разгона CPU под нагрузкой температура радиаторов MOSFET повышалась всего до 43 градусов, тогда как охладитель чипсета не прогревался выше 40С.

Итоги

MSI Z97 GAMING 5 – полноформатная модель на базе чипсета Intel Z97. Плата имеет характерный «игровой» набор, включающий сетевой контроллер Atheros Killer, достаточно качественное звуковое решение и возможность использовать конфигурации с несколькими видеокартами. Наличие порта M.2 позволяет в будущем доукомплектовать ПК скоростным твердотельным накопителем. Некоторые новые технические уловки упрощают процесс разгона платформы и здесь возможности устройства в полной мере мы сможем оценить с выходом чипов Devil’s Canyon. Ну, а если вспомнить о такой приятной особенности, как поддержка будущих процессоров Broadwell, то покупка платы на Intel Z97 становится еще более оправданной.

Рекомендуемая цена MSI Z97 GAMING 5 составляет $170. С учетом оснащения это очень интересный вариант для тех, кто не планирует покупать материнскую плату на все деньги.

Понравилось
+ Интересный дизайн, хорошая элементная база и удачная компоновка
+ Удобство использования и новые опции UEFI
+ Сетевой контроллер Atheros Killer E2205
+ Отображение температуры процессора на LED-индикаторе
+ Достаточно качественная аудиоподсистема
+ Поддержка конфигураций SLI и CrossFire
+ Наличие порта M.2

Не понравилось
— Отсутствие порта SATA Express
— Два кабеля SATA в комплекте
