Здравствуйте уважаемые посетители СИТИЛИНКа.
Сегодня мы рассмотрим материнскую плату ASRock D1800B-ITX.
Компания ASRock основанная в 2002 году, является известным производитель материнских плат и промышленных ПК.
Форм фактор ITX подходит для построения компактных ПК, HTPC, сетевого хранилища (NAS).
Приступим же к обзору.
—————————————————————————————————————————————————————————————————————————————
Упаковка.
Перед нами небольшая коробка размером 27.5 х 21 х 6 см. выполнена в чёрно белых цветах.
Оформление содержит всю информацию о возможностях и особенностях материнской платы посредством вставок с описанием.
Так же на коробке присутствует и её спецификация.
—————————————————————————————————————————————————————————————————————————————
Комплектация.

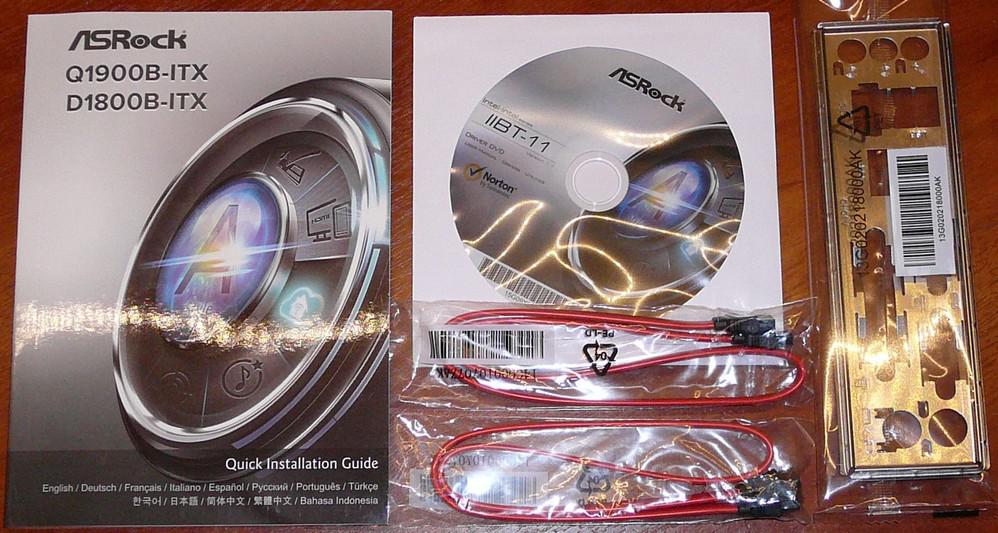

Открыв упаковку ASRock D1800B-ITX, мы видим вполне привычную комплектацию для бюджетной материнской платы.
Заглушка
Два SATA кабеля
DVD диск с драйверами
Руководство пользователя
И собственно сама ASRock D1800B-ITX упакованная в антистатический пакет.
—————————————————————————————————————————————————————————————————————————————
Рассмотрим ASRock D1800B-ITX поближе.
Материнская плата форм-фактора Mini-ITX и действительно очень маленькая всего 17 х 17 см.На темном текстолите сразу выделяется большой чёрный радиатор, накрывающий встроенный SoC процессор Intel Dual-Core J1800.
Поскольку это System-on-a-Chip, то замена процессора и видео графики невозможна.
Для минимального запуска системы требуется только установить память. Память используется SO-DIMM.
Питание платы осуществляется через стандартный 24х контактный разъем ATX.
Слоты памяти расположены по бокам радиатора, который и накрывает SoC. И один из слотов памяти частично перекрывает доступ свежего воздуха к радиатору.
Процессор — Intel® Dual-Core J1800 (2.41 ГГц)
Память — 2 слота, Двухканальная память SO-DIMM, Поддержка DDR3/DDR3L (1.5v/1.35v) 1333/1066 non-ECC, не буферизованная, Макс. объем памяти — 16 Гб
BIOS — 64Мб AMI UEFI BIOS с графической оболочкой
Графическое ядро — Графика Intel® 7 (Gen 7), DirectX 11.0, Pixel Shader 5.0
Два видеовыхода — HDMI и D-Sub с независимыми контроллерами
Поддержка HDMI и D-sub с разрешением до 1920×1200 @60Гц
Поддержка Auto Lip Sync, xvYCC и HBR (High Bit Rate Audio) через HDMI, HDCP для выходов HDMI, полная поддержка воспроизведение Full HD 1080p Blu-ray (BD).
Аудио — 5.1 HD Аудио кодек Realtek ALC662 (ASRock Full Spike Protection)
Сеть — PCIE Gigabit LAN 10/100/1000 Мб/с, Realtek RTL8111GR (ASRock Full Spike Protection)
Разъемы и коннекторы расположенные на материнской плате
1 x PCI Express 2.0 x1
2 x SATA2 3.0 Гб/с, NCQ, AHCI и HotPlug
1 x Разъем аудио-выхода (3 Вт)
1 x COM
1 x TPM
1 x Разъем проникновения в корпус
2 x Разъемы для подключения вентиляторов процессора и корпуса (3-pin)
1 x 24-контактный разъем питания ATX
1 x Вывод аудио на переднюю панель корпуса
1 x USB 2.0 поддержка до двух USB 2.0 (ASRock Full Spike Protection)

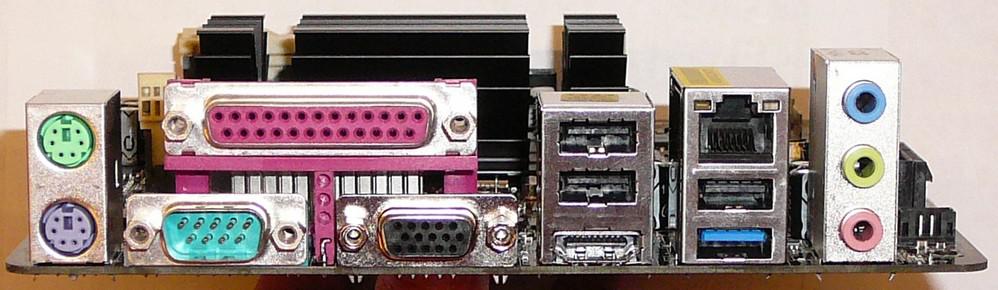

На задней панели расположены
2 x PS/2 для мышки и клавиатуры
1 x LPT
1 x COM1
1 x D-Sub
1 x HDMI
3 x USB 2.0 (ASRock Full Spike Protection)
1 x USB 3.0 (ASRock Full Spike Protection)
1 x RJ-45 LAN (ASRock Full Spike Protection)
Разъёмы HD-аудио.
То есть на данной материнской плате есть практически все мыслимые и немыслимые разъёмы, для любого оборудования начиная от древних LPT, COM и заканчивая современным HDMI.
И главное что они уже распаяны на самой плате и никаких переходников ненужно.Так же материнская плата полностью защищена от всевозможных скачков напряжения фирменной технологией ASRock Full Spike Protection.
—————————————————————————————————————————————————————————————————————————————
Как можно заметить твердотельные конденсаторы ASRock D1800B-ITX есть только в цепях питания SoC.

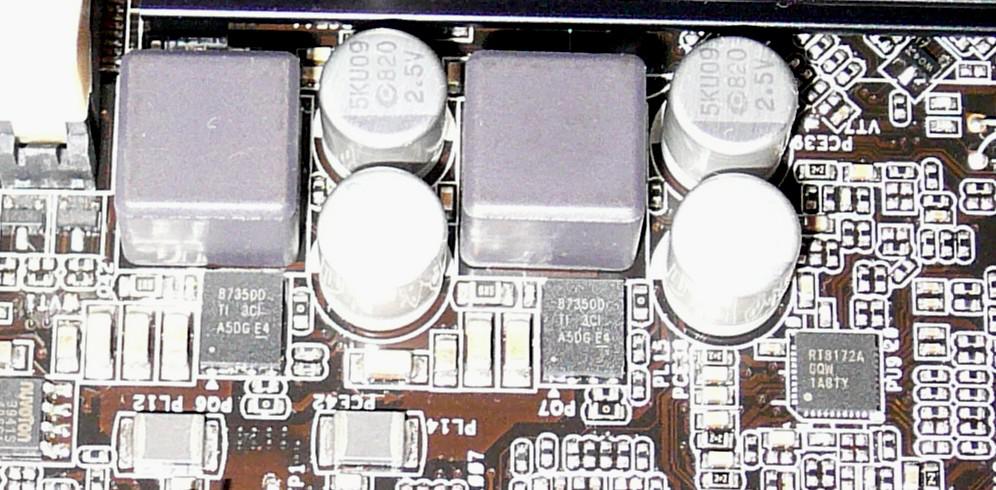

Питание процессора Intel Dual-Core J1800 построено по двухфазной схеме, на ШИМ контроллере Richtek RT8172А и двух транзисторных сборок Texas Instruments TI 87350D и супер ферритовые катушки и твердотельные конденсаторы.

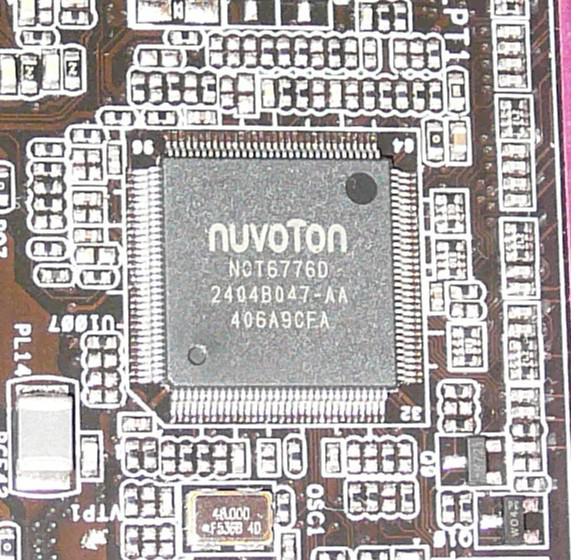

COM и LPT а так же система мониторинга реализованы с помощью контроллера Nuvoton NCT6776D

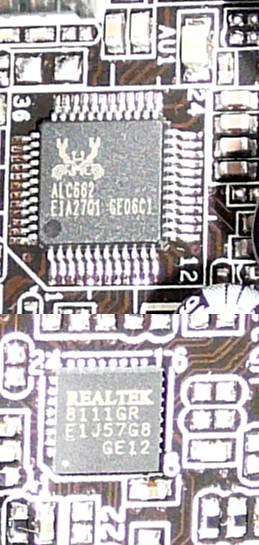

Гигабитная сеть построена на чипе Realtek RTL8111GR
5.1 Аудио кодек реализован силами Realtek ALC662
Ещё из интересных особенностей данной материнской платы можно отметить и распаянный 1 x Разъем аудио-выхода (3 Вт) 1 x 3W Audio AMP Output Wafer Header. Это некий усилитель на чипе Realtek ALC109, распаянный с обратной стороны платы. Через тех.поддержку выяснили, что разъём рассчитан на динамики 4Ом3W.
—————————————————————————————————————————————————————————————————————————————
BIOS
Оболочка красива, да же русифицирована, но разгон на SoC никто и не обещал 🙂 . Но все остальные необходимые опции по настройки есть. Да же ручное управление скоростью 3pinовыми вентиляторами. Основные пункты меню биоса показаны на видео.
—————————————————————————————————————————————————————————————————————————————
Теперь перейдём к тестам.
Конфигурация тестового стенда
ASRock D1800B-ITX, BIOS обновлён до v.1.07
Процессор Intel Dual-Core J1800
Память 2 Гбайта SO-DIMM DDR3 1333, 1.5v, Kingmax
Накопитель SSD Crucial M4 64Gb система, второй Vector 150 120Gb проверка скорости интерфейса SATA 300
Внешний накопитель "SAMSUNG" SEAGATE D3 Station STSHX-D201TDB для тестирования USB3.0
Блок питания 400 Ватт
ОС Windows 7 х32 Максимальная.

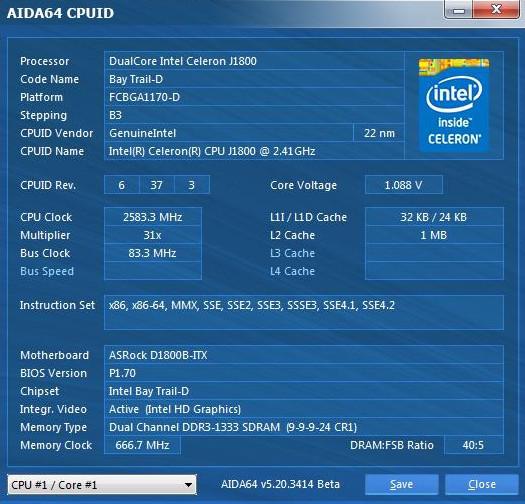

CPU-Z корректно отображает данные SoC
А вот GPU-Z подводит и часть параметров просто нет.

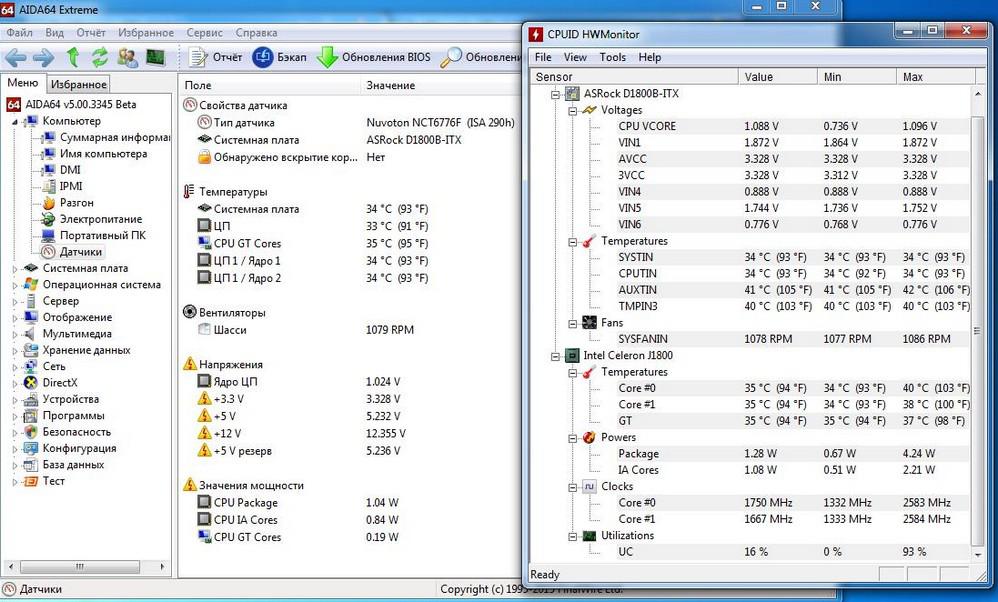

Так же мониторинг напряжений и температуры Aida64 и HWMonitor отдают без труда.
3DMark 2013

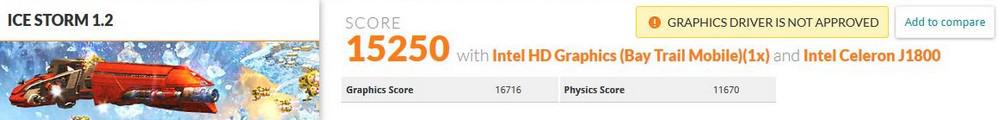

Ice Storm набирает 15250

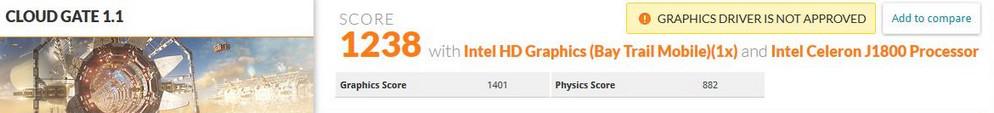

Cloud Gate набирает 1238

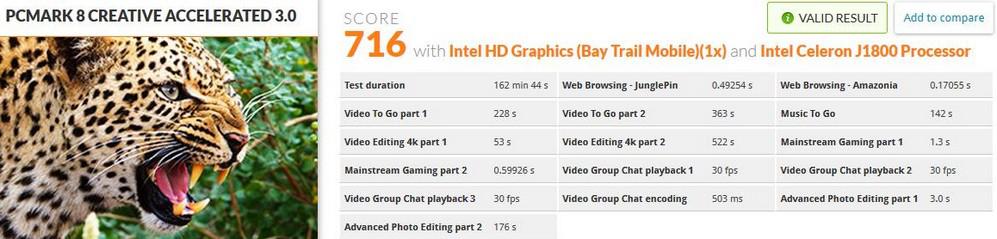

PCMark 8 набирает 716
AIDA64 Cache & Memory Benchmark
wPrime v2.10 набирает 32M-47.521 и 1024M-1496.943 секунды соответственно.
Winrar 5.20 набирает скромные 1180

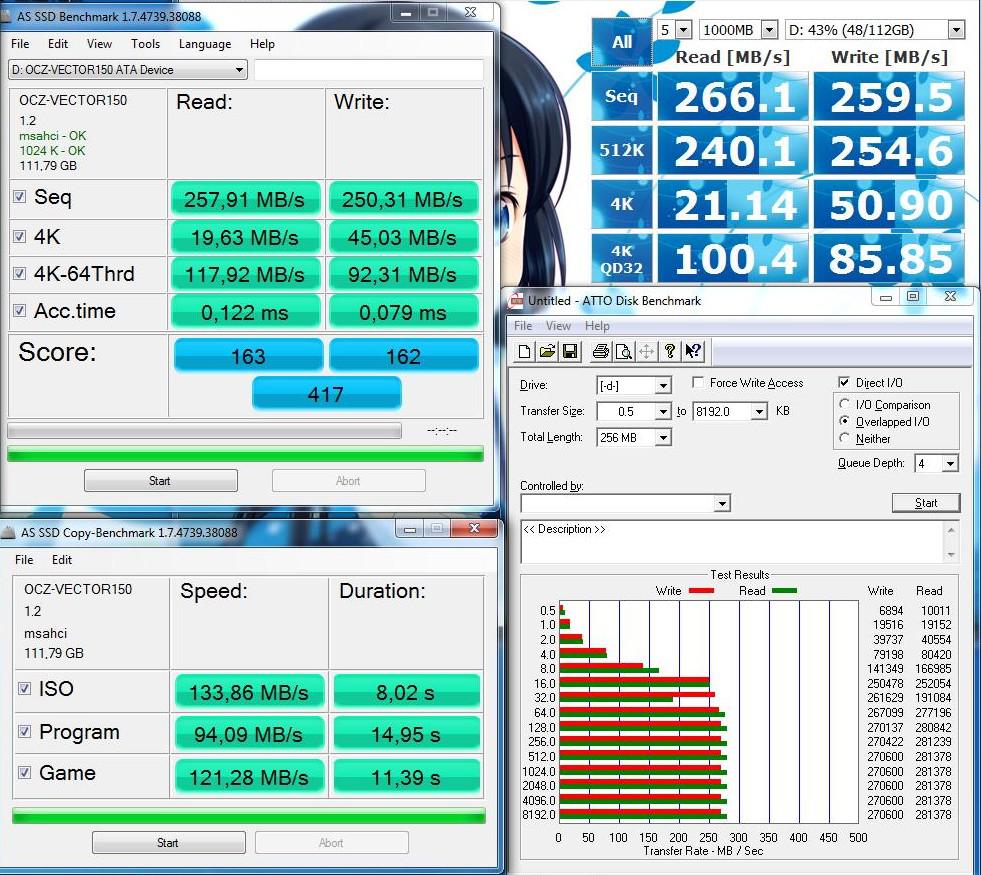

Для проверки пропускной способности SATA 300 использовались Crystal Disk Mark, ATTO, AS SSD Benchmark и SSD накопитель Vector 150 120Gb
Как можно видеть никакой проблемы нет, интерфейс используется на полную.
Скорость единственного порта USB3.0 так же максимальная.
Дисковая подсистема работает вполне быстро.
Температурный режим.
Корпус самодельный, 120мм вентилятор только в блоке питания и его скорость составляет 900об. Тест был простой, AIDA и загрузка графики GPU-Z.
За более чем двух часовой тест температура выше 60 градусов не поднималось. Обнаружился досадный косяк с датчиком температуры GT, который иногда под нагрузкой показывает нереальные показатели.
В заключении проведём самый простой "тест" — тест производительности в Windows 🙂
Думаю тестов хватит, так как понятно, что данная система не для игр. А с сёрфингом по нету и обычными задачами пользователя , а так же копированием файлов она справится без проблем. И при этом не доставит никакого шума.
И конечно же нужно сказать о просмотре Full HD видео.
Двух ядерного процессора Intel Dual-Core J1800 хватает только для видео с невысоким битрейтом.
Однако если воспроизведение HD видео переложить на плечи графического ядра Intel 7 (Gen 7), то любой BluRay воспроизводится без проблем.
Видео. Небольшое видео о воспроизведении BluRay программами TotalMedia Theatre и MPC-HC. Встроенная графика без усилий тянет полноценный BluRay.
Минусы
Один слот памяти перекрывает радиатор охлаждения.
Подведём итоги.
Компактная материнская плата начального уровня ASRock D1800B-ITX способна обеспечить не только сёрфинг по интернету, но и её можно вполне использовать для построения небольшого HTPC или торрент качалки. А наличие уже распаянных как старых так и новых интерфейсов поможет легче совместить имеющиеся оборудование без дополнительных плат расширения и переходников.
