Msi mpg z390i gaming edge ac

Автор: | 16.12.2019

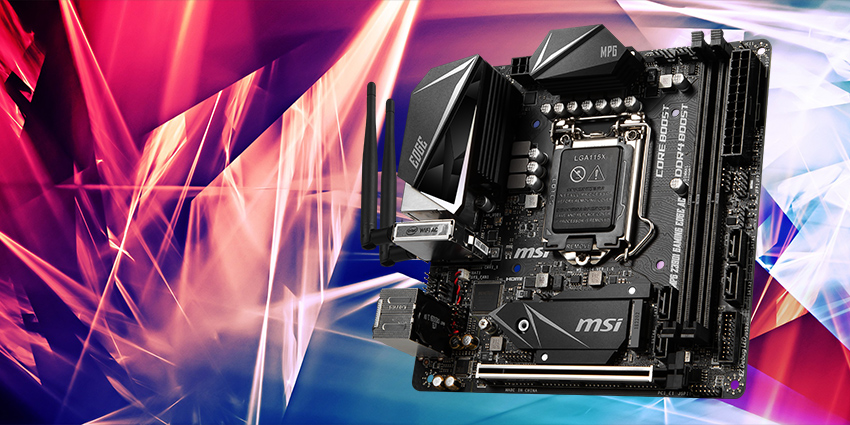

  1. Intel Wireless / Bluetooth
  2. Intel Turbo USB 3.1 Gen2
  3. DisplayPort
  4. LAN
  5. Позолоченные аудиоразъемы

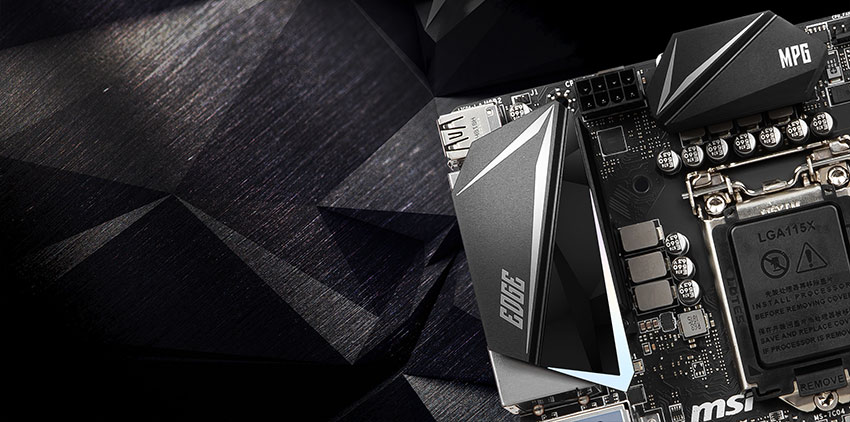

  1. Игровые радиаторы
    Надежное охлаждение для стабильной работы
  2. Чипсет Z390
    Поддерживаются процессоры 9-го поколения Intel Core
  3. Технология DDR4 Boost
    Оптимизированная разводка и электрическая изоляция модулей памяти
  4. 2 порта Turbo M.2
    Поддержка NVMe-накопителей, подключение по шине PCIe Gen3 x4 (до 32 Гбит/с), поддержка памяти Intel ® Optane™

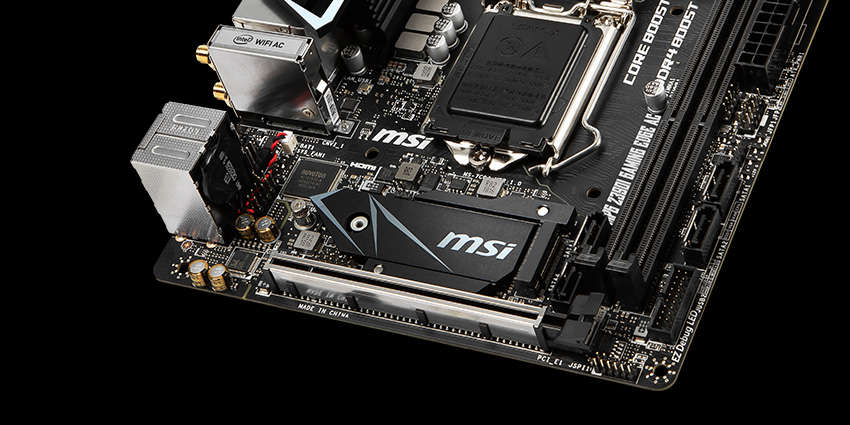

  5. Слоты PCI-E с защитой Steel Armor
    Защищает видеокарты от повреждений при механической деформации и электромагнитных помех
  6. Audio Boost со встроенным усилителем
    Оптимизированное звуковое решение для игр с использованием лучших компонентов

Материнские платы MSI обладают продуманной конструкцией с точки зрения пользователей, которые занимаются самостоятельной сборкой компьютеров. Энтузиасты смогут легко собрать на их основе игровую систему любого уровня.

Множество разъемов для подключения вентиляторов и полный контроль над режимом их работы помогут вам реализовать в своем компьютере любую систему охлаждения, чтобы обеспечить максимально стабильную работу всех компонентов. Также на материнских платах MSI имеется радиатор, снижающий температуру силовых элементов.

В материнских платах MSI реализовано множество инженерных решений, направленных на компьютерных энтузиастов. Они предлагают огромное число разнообразных инструментов для тонкой настройки и диагностики системы, которые удовлетворят даже самого взыскательного пользователя и позволят достичь новых высот производительности.

Материнские платы MSI разрабатываются для энтузиастов, которые собирают компьютеры своими руками, и поэтому они обладают широкой совместимостью со всевозможными периферийными устройствами. MSI также публикует список совместимости для ключевого компонента – памяти. В сочетании с эксклюзивной технологией DDR Boost это облегчает подбор и настройку модулей памяти, в том числе для разогнанного компьютера.

Хорошему «железу» требуется надлежащая программная поддержка. Используйте приложения, разработанные специалистами MSI, чтобы получить максимум от своей материнской платы!

В материнских платах MSI реализованы все новейшие решения, направленные на энтузиастов, геймеров и продвинутых пользователей, в том числе оптимизация работы процессора и памяти, высокоскоростное подключение накопителей и ускоренный интерфейс USB.

Радиаторы из высококачественных материалов и возможность гибкой регулировки подключенных к материнской плате вентиляторов помогут обеспечить надежное охлаждение компьютера, чтобы тот всегда работал стабильно и на максимальной скорости.

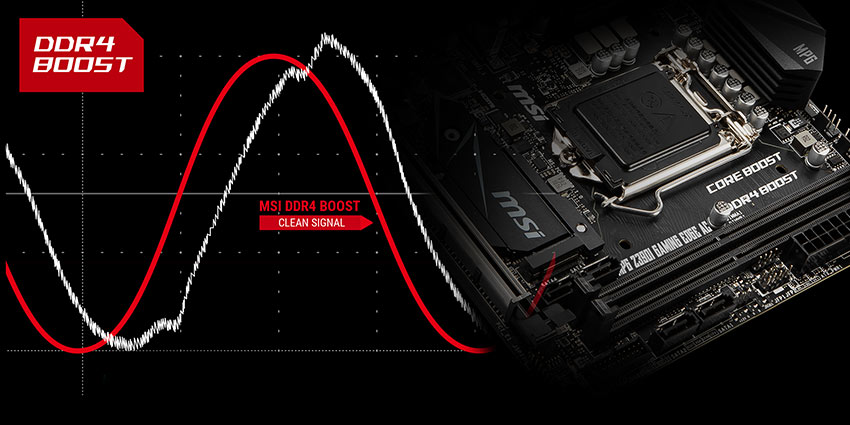

Оптимизированная разводка и полноценная электроизоляция слотов DIMM – эксклюзивная технология DDR4 Boost избавит вас от проблем, связанных с нестабильной работой модулей памяти.

Материнские платы MSI поддерживают новейшие стандарты подключения накопителей для хранения данных. Скоростные интерфейсы позволяют полностью реализовать весь потенциал современных устройств и предоставляют вполне ощутимые преимущества в играх, которые будут загружаться значительно быстрее.

Высокоскоростные порты USB, реализованные на материнских платах MSI, обладают пропускной способностью до 10 Гбит/с. Передавайте файлы по интерфейсу USB быстрее, чем когда-либо раньше!

Материнские платы MSI позволяют геймерам доминировать в игре за счет уникальных преимуществ, предоставляемых высококачественной встроенной аудиосистемой и оптимизированными сетевыми интерфейсами.

Проводные сетевые интерфейсы материнских плат MSI оптимизированы под игры. За счет использования современнейших контроллеров и дополнительных программных оптимизаций минимизируются лаги при игре через интернет.

Встроенная аудиосистема материнских плат MSI – это высочайшее качество звука, обеспечиваемое премиальными компонентами. Завораживающее звучание с яркой динамикой не оставит равнодушным ни единого любителя компьютерных игр.

Каждая материнская плата MSI обладает уникальным стилем, поэтому среди них можно найти модели на любой вкус. В их облике выделяется массивный радиатор с угловатыми гранями, а в качестве основного цвета печатной платы используется нейтральный оттенок, например черный, серый или серебристый, который выступает фоном для красочных визуальных эффектов встроенной подсветки как самого устройства, так и других компонентов.

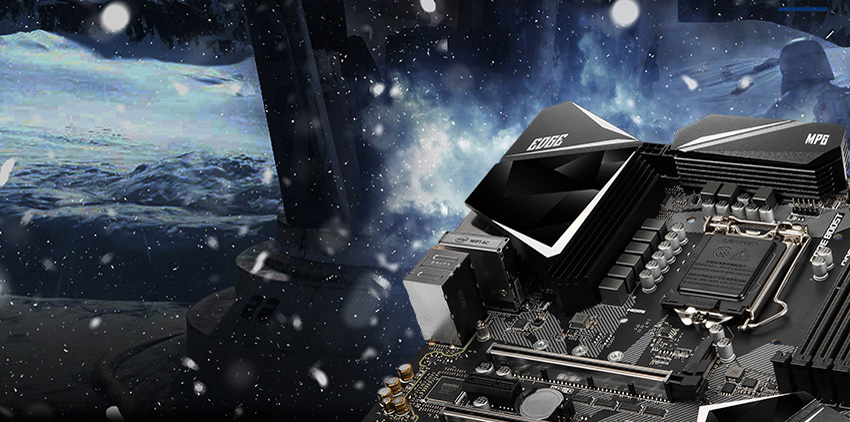

Материнская плата MPG Z390 GAMING EDGE выделяется оригинальным дизайном с резко очерченными, угловатыми формами, отражающими лучи света и выражающими ультрасовременный характер этой модели.

Компания MSI долгие годы является производителем материнских плат и накопила большой опыт в разработке высококачественных и удобных в использовании устройств, от которых можно ожидать стабильной и надежной работы в течение длительного срока службы.

Высокая производительность и безукоризненная надежность материнских плат MSI – результат использования отборных компонентов и новейших технологий в сочетании со строгими тестами качества.

Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, Intel Logo, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, Intel Inside Logo, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, и Xeon Inside являются зарегистрированными торговыми марками Корпорации Intel в США и/или других странах.

© 2017 NVIDIA Corporation. Все права защищены. NVIDIA, GeForce и NVIDIA Pascal являются зарегистрированными торговыми марками Корпорации NVIDIA в США и других странах.

Марки и названия продуктов являются торговыми марками их соответствующих владельцев..

Все изображения и описание к ним носят исключительно иллюстративный характер. Внешний вид продукта может незначительно отличаться от представленного на фото. Характеристика продукции, ее функционал и внешний вид могут отличаться в зависимости от модели и региона продаж. Характеристики продукции могут быть изменены без предварительного уведомления. Для получения подробной информации, обратитесь к разделу характеристик продукта. Несмотря на, что на момент публикации мы стараемся представить наиболее точную и исчерпывающую информацию о продукте, допускается содержание незначительного количества типографических ошибок и неточностей в фотографиях. Продукция может быть недоступна в некоторых регионах продаж. Для получения дополнительной информации, мы рекомендуем обратиться к местному представителю компании или в розничный магазин.

Читайте также:  Excel посчитать количество ячеек с текстом

Автор: Сергей Немчук · Опубликовано 12.10.2018 · Обновлено 10.04.2019

После долгожданного релиза в мае «младших» чипсетов Intel 300-ой серии, чипсет Intel Z370 стал явно выделяться, ведь в нем не было интегрированной поддержки Wi-Fi, поддержки USB 3.1, а так же он выполнен по более старому техпроцессу, да и, скажем честно, практически ничем не отличался от чипсета Intel Z270. Слухи о чипсете Intel Z390 развеяны по глобальной сети уже очень давно, а ключевые характеристики были «слиты» еще в мае. И только сейчас мы можем в полной мере познакомится с новым чипсетом Intel Z390 на базе материнской платы MSI MPG Z390 Gaming Edge AC.

Характеристики

4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/

4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/

3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) /

2800(OC)/ 2666/ 2400/ 2133 МГц

Сокет 1151
Чипсет Intel Z390
Поддерживаемые CPU Intel 9-го и 8-го поколения для сокета LGA 1151
Форм фактор ATX
Слотов DIMM 4
Каналов памяти 2
Поддерживаемая DDR4 память
Максимум объем оперативной памяти 64 Гб
Количество PCI-Exprss 16X 3
Количество PCI-Exprss 1X 3
Количество SATA3 6
Количество M.2 2
Поддерживаемые RAID 0/1/5/10
Поддержка SLI/CrossFire Да/Да
Более подробные характеристики https://msi.com/Motherboard/MPG-Z390-GAMING-EDGE-AC

Упаковка и комплектация

Коробка MSI MPG Z390 Gaming Edge AC изготовлена из плотного картона с яркой, качественной полиграфией. Лицевая сторона коробки мало информативна и несет на себе только название материнской платы и логотипы некоторых поддерживаемых технологий.

Внешний вид, возможности подсветки и позиционирование

Для того, что бы начать детальное знакомство с MSI MPG Z390 Gaming Edge AC, нужно разобраться в новых сериях материнских плат MSI. Если перейти на сайт и посмотреть все материнские платы на чипсете Z390, можно встретить четыре серии. Материнские платы Pro серии так и остались рассчитанными на использование в рабочих станциях, и по-прежнему занимают своем место в ассортименте, а вот дальше произошли большие изменения. Серия MAG пришла на смену Arsena Gaming, однако унаследовала все черты предшествующей линейки, упор в качество охлаждения и надежную компонентную базу, строгий и не самый вызывающий дизайн. Серия MPG пришла на смену Performance Gaming, и получила более точное позиционирование. Материнские платы этой серии предлагают более привлекательный внешний вид, гораздо больше возможностей для моддинга и кастомизации, ну и по своему опыту скажу, что в них используются, как правило, более качественные аудиокодеки, а так же шире возможности для организации системы охлаждения. Ну и серия MEG пришла на смену Enthusiast Gaming. Материнские платы серии MEG подойдут для тех, кто не готов идти на компромисс и хочет получать лучшее из возможного, так системная плата MSI MEG Z390 GODLIKE получила впечатляющие 18 фаз питания процессора, а этого хватит с запасом даже для экстремального оверклокинга, не говоря уже о повседневном использовании.

Как не сложно догадаться, MSI MPG Z390 Gaming Edge AC относится к серии MPG, что отображено в названии, и знаете, она и вправду выглядит не плохо. Здесь можно встретить и радиаторы сложной формы, с декоративными накладками «играющими» со светом, и хорошо подобранные компоненты в едином стиле, да и удачную цветовую гамму, которая впишется практически в любую систему.

Чипсет Intel Z390 и блок-схема MSI MPG Z390 Gaming Edge AC

Про чипсет Intel Z390 ходило много слухов, а один даже гласил, что этот чипсет будет произведен по 22 нм техпроцессу из-за дефицита 14 нм продукции, но вопреки некоторым догадкам новый чипсет выполнен по 14 нм техпроцессу. Для наглядности мы сделали два фото Intel Z390 слева и Intel Z370 справа. Невооруженным взглядом, можно заметить, что внешне чипсеты отлучаются. Новый чипсет Intel Z390 получил интегрированную поддержку Wi-Fi 802.11ac и Bluetooth 5, а это заметно снижает для производителя стоимость реализации этих беспроводных соединений. Ну и еще одно значимое отличие от чипсета Z370 — это поддержка до 6 портов USB 3.1 Gen 2 на уровне чипсета, без дополнительных контроллеров.

Разглядывая блок-схему MSI MPG Z390 Gaming Edge AC можно заметить то, что на том месте, где раньше применялись сторонние контроллеры для реализации высокоскоростных USB-портов, теперь прямая связь с чипсетом. Ну и если детально изучить блок-схему, можно заметить, что производитель забыл внести Wi-Fi/Bluetooth модуль, установленный на этой системной плате.

Расположение элементов, система питания и охлаждение

Как и раньше, сразу посмотрим на порты задней интерфейсной панели, на которой находится:

  • PS/2 и два USB 2.0 для подключения периферии;
  • порты для подключения мониторов HDMI и DisplayPort;
  • два быстрых USB 3.1 Gen2, один из которых Type C, реализованных силами чипсета, их пропускная способность до 10 гигабит в секунду;
  • два USB 3.1 Gen1;
  • Ethernet-порт, контроллером которого служит Intel I219-V;
  • коннекторы подключения антенн Wi-Fi и Bluetooth, за которыми спрятан модуль Intel Wireless-AC 9462;
  • пять позолоченных 3,5 мм Mini-Jack и один S/PDIF.
Читайте также:  3 Д ручка какая самая лучшая

Появление восьмиядерных процессоров для сокета LGA 1151 повлекло за собой усиленные требований к системе питания процессора. Управление системой питания у данной материнской платы возложено на ШИМ-контроллер uPI Semiconductor uP9521P, который способен управлять максимум шестью фазами(4+2). По факту, благодаря использованию удвоителей, для питания процессора предназначены десять фаз и одна фаза для питания интегрированной в процессор графики.
Слотов для оперативной памяти DDR4 четыре, максимальный объем оперативной памяти — 64 гигабайта, поддерживаются частоты вплоть до 4400 МГц, но на самом деле, в BIOS можно выставить значение и значительно выше, другой вопрос, сможет ли ваша оперативная память работать на таких частотах. Каждый DIMM слот оснащен светодиодным индикатором, который активен, если планка памяти установлена в него, а так же есть отдельный светодиодный индикатор использования XMP-профиля оперативной памяти.
Возле DIMM слотов находится много интересного. Для быстрой диагностики неисправного элемента системы предназначен блок EZ Debug LED из четырех светодиодов, каждый из которых отвечает за отдельный компонент CPU, DRAM, GPU и BOOT и при возникновении проблем при запуске в одном из этих узлов соответствующий светодиод загорается красным. Так же есть коннектор для подключения RGB-комплектующих от Corsair, что делает возможным синхронизацию подсветки через ПО Mystic Light. Здесь же находится коннектор для подключения RGB-лент. Коннекторы подключения вентиляторов мы рассмотрим немного позже.
Компоненты аудиотракта, именуемого MSI Audio Boost 4, находятся на отдельной экранированной зоне по правой стороне материнской платы. Для создания мощного игрового звука применен кодек Raeltek ALC1220P, чем он отличается от ALC1220, честно скажу, мне не удалось найти. Так же в состав аудиотракта входят качественные японские жидкостные конденсаторы Nippon Chemi-Con и операционный усилитель производства Texas instruments, что позволяет подключать наушники с импедансом до 600 Ом. Приятно, что реализованы такие мелочи как устранение шумов при подключении устройств 3.5 мм Mini-Jack и автоматический выбор коэффициента усиления для наушников. Конечно, такой аудиотракт не годится для студийной обработки звука, но для игровых баталий даже более чем достаточен.
UEFI(BIOS) и программное обеспечение

Изменений в интерфейсе UEFI Click Bios 5 я не заметил, по-прежнему — это приятный графический интерфейс с поддержкой управления как клавиатурой, так и мышкой, приветливый как для рядового пользователя в режиме EZ Mode, так и для бывалого энтузиаста в режиме Advanced. Режим EZ Mode предназначен для рядового пользователя и в нем не доступны настройки для ручного разгона системы, управления чипсетом, сторонними контроллерами и т.д. Центр управления подсветкой MSI Mystic Light стал более приятным и понятным, загадкой остается только то, почему в приложении изображена MSI MPG Z390 Gaming Pro Carbon, возможно сказалась «сыроватость» софта, так как материнскую плату я получил в начале октября всего на пару дней.
Так же обновился и фирменный центр управления звуком — Nahimic, теперь третьей версии, но обновления в основном косметические.

Тестирование

Тестовый стенд

Процессор Intel Core i7-8700K
Система охлаждения процессора Alphacool Eisbaer 420
Материнская плата MSI MPG Z390 Gaming Edge AC
Оперативная память HyperX Fury DDR4 2666 МГц 2х8 Гб
Видеокарта ASUS ROG Strix GeForce GTX 1070 OC edition
SSD Intel SSD 760p
Блок питания SeaSonic Prime Ultra Titanium 1000W
Корпус Streacom BC1 Open Benchtable
Операционная система Windows 10 Pro (Все обновления на 01.10.2018)

Времени на детальный тест у нас не было, а потому сразу переходим к делу. Разгон Intel Core i7-8700K до 4.9 ГГц и оперативной памяти в XMP-профиле. Система работает с полным сохранением стабильности, в том числе в стресс тесте LinX 0.8.0
Выводы

Для начала поговорим про сам чипсет Intel Z390 и я бы назвал его закономерным обновлением, которое мы наконец-то дождались. Другой вопрос — сильно ли он лучше, чем Intel Z370? Нет, изменений не так уж и много, пожалуй, только интегрированная поддержка Wi-Fi и Bluetooth, поддержка USB 3.1 Gen2, и 14 нм техпроцесс изготовления. Но заставило бы это меня обновится с Intel Z370 до Z390? Нет, бежать в магазин не стоит, а вот если вы собираете систему в целом с нуля, я бы присматривался именно к Intel Z390, тем более разница в цене не так уж и велика будет через пару месяцев после старта продаж.

Читайте также:  Amd radeon r9 290x 4gb or equivalent

Вернувшись к MSI MPG Z390 Gaming Edge AC, хочется сказать, что эта материнская плата станет отличным выбором для производительной игровой станции, и уж в ней есть все необходимое: система питания изготовлена с запасом на производительные решения, есть усиление слотов расширения, дизайн говорит сам за себя, есть широкие возможности для организации системы охлаждения, а так же есть неплохие возможности для кастомизации системы подключением светодиодных RGB-лент как обычных, так и адресуемых. Качественный сетевой контроллер поможет снизить задержки в играх, а хороший аудиотракт поможет точному позиционированию в играх, ну а приятным бонусом станет удобный софт.

Чего не хватает в MSI MPG Z390 Gaming Edge AC? Радиаторов для охлаждения M.2 накопителей, ну и портов на задней интерфейсной панели могло бы быть и больше. В остальном, я и не придумал к чему придраться.

По итогам тестирования материнская плата MSI MPG Z390 Gaming Edge AC получает награду «Выбор редакции»

Материнские платы MSI MPG открывают эру гейминга. Благодаря уникальному внешнему виду и эксклюзивным геймерским функциям, материнские платы GAMING предлагают лучшие игровые возможности.

Intel Wireless / Bluetooth

Intel Turbo USB 3.1 Gen2

DisplayPort

Позолоченные аудиоразъемы

Игровые радиаторы

Чипсет Z390

Технология DDR4 Boost

2 порта Turbo M.2

Слоты PCI-E с защитой Steel Armor

Audio Boost со встроенным усилителем

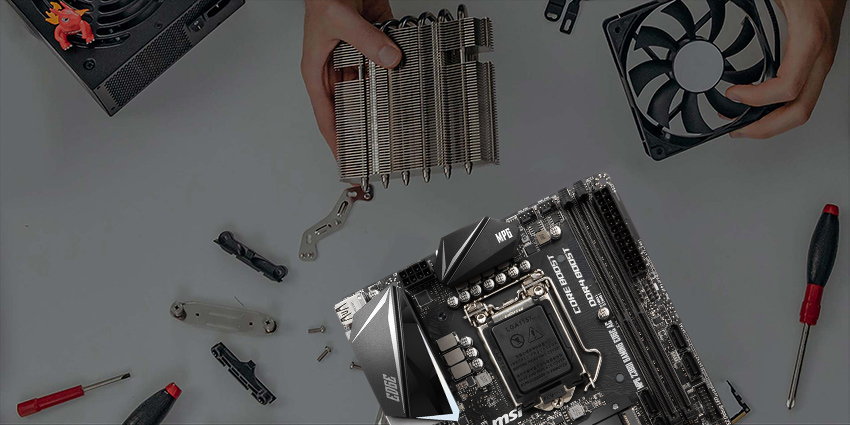

Для профессиональной сборки

Материнские платы MSI обладают продуманной конструкцией с точки зрения пользователей, которые занимаются профессиональной сборкой компьютеров. Энтузиасты смогут легко собрать на их основе игровую систему любого уровня.

Множество разъемов для подключения вентиляторов и полный контроль над режимом их работы помогут вам реализовать в своем компьютере любую систему охлаждения, чтобы обеспечить максимально стабильную работу всех компонентов. Также на материнских платах MSI имеется радиатор, снижающий температуру силовых элементов.

В материнских платах MSI реализовано множество инженерных решений, направленных на компьютерных энтузиастов. Они предлагают огромное число разнообразных инструментов для тонкой настройки и диагностики системы, которые удовлетворят даже самого взыскательного пользователя и позволят достичь новых высот производительности.

Материнские платы MSI разрабатываются для энтузиастов, которые собирают компьютеры своими руками, и поэтому они обладают широкой совместимостью со всевозможными периферийными устройствами. MSI также публикует список совместимости для ключевого компонента – памяти. В сочетании с эксклюзивной технологией DDR Boost это облегчает подбор и настройку модулей памяти, в том числе для разогнанного компьютера.

Хорошему «железу» требуется надлежащая программная поддержка. Используйте приложения, разработанные специалистами MSI, чтобы получить максимум от своей материнской платы! Кроме того, все параметры, необходимые для гибкой настройки компьютера, содержатся в интерфейсе BIOS. Им будет легко пользоваться и опытным оверклокерам, и новичкам.

Улучшенная производительность

В материнских платах MSI реализованы все новейшие решения, направленные на энтузиастов, геймеров и продвинутых пользователей, в том числе оптимизация работы процессора и памяти, высокоскоростное подключение накопителей и ускоренный интерфейс USB.

Радиаторы из высококачественных материалов и возможность гибкой регулировки подключенных к материнской плате вентиляторов помогут обеспечить надежное охлаждение компьютера, чтобы тот всегда работал стабильно и на максимальной скорости.

Оптимизированная разводка и полноценная электроизоляция слотов DIMM – эксклюзивная технология DDR4 Boost избавит вас от проблем, связанных с нестабильной работой модулей памяти.

Материнские платы MSI поддерживают новейшие стандарты подключения накопителей для хранения данных. Скоростные интерфейсы позволяют полностью реализовать весь потенциал современных устройств и предоставляют вполне ощутимые преимущества в играх, которые будут загружаться значительно быстрее.

Высокоскоростные порты USB, реализованные на материнских платах MSI, обладают пропускной способностью до 10 Гбит/с. Передавайте файлы по интерфейсу USB быстрее, чем когда-либо раньше!

Преимущества в игре

Материнские платы MSI позволяют геймерам доминировать в игре за счет уникальных преимуществ, предоставляемых высококачественной встроенной аудиосистемой и оптимизированными сетевыми интерфейсами.

Проводные сетевые интерфейсы материнских плат MSI оптимизированы под игры. За счет использования современнейших контроллеров и дополнительных программных оптимизаций минимизируются лаги при игре через интернет.

Встроенная аудиосистема материнских плат MSI – это высочайшее качество звука, обеспечиваемое премиальными компонентами. Завораживающее звучание с яркой динамикой не оставит равнодушным ни единого любителя компьютерных игр.

Стильный внешний вид

Каждая материнская плата MSI обладает уникальным стилем, поэтому среди них можно найти модели на любой вкус. В их облике выделяется массивный радиатор с угловатыми гранями, а в качестве основного цвета печатной платы используется нейтральный оттенок, например черный, серый или серебристый, который выступает фоном для красочных визуальных эффектов встроенной подсветки как самого устройства, так и других компонентов.

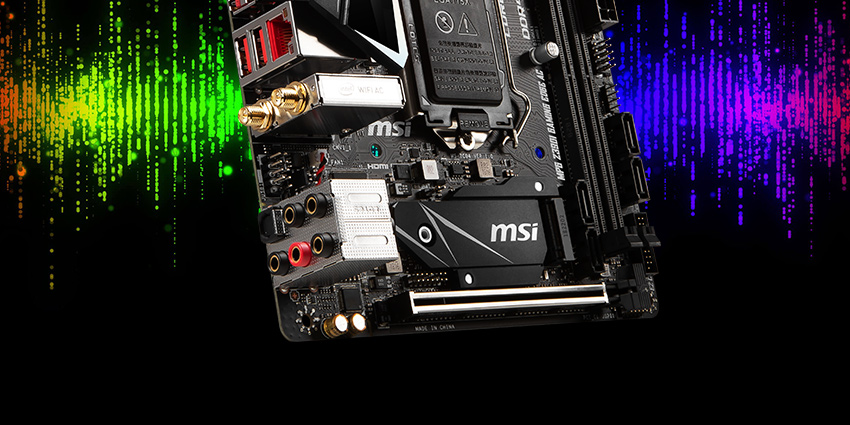

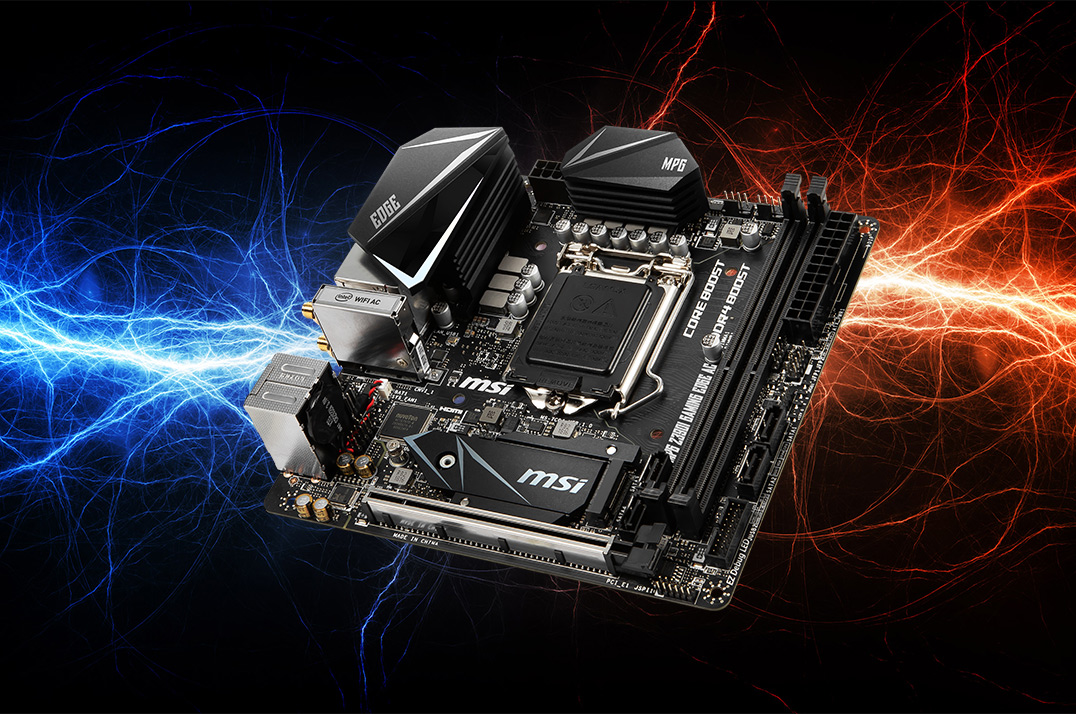

Материнская плата MPG Z390I GAMING EDGE AC выделяется оригинальным дизайном с резко очерченными, угловатыми формами, отражающими лучи света и выражающими ультрасовременный характер этой модели.

Подсветка Mystic Light охватывает целую экосистему совместимых устройств, для которых можно легко и просто выбирать визуальные эффекты с обширной палитрой цветов – в соответствии с вашим вкусом и текущим настроением.

Надежность

Компания MSI долгие годы является производителем материнских плат и накопила большой опыт в разработке высококачественных и удобных в использовании устройств, от которых можно ожидать стабильной и надежной работы в течение длительного срока службы.

Высокая производительность и безукоризненная надежность материнских плат MSI – результат использования отборных компонентов и новейших технологий в сочетании со строгими тестами качества.

«>
