Не прошло и года, как компания Xiaomi выпускает вторую версию конструктора с возможностью программирования. Если в первой версии конструктора основной акцент был сделан на гироскопе и двухколесных моделях, то вторая версия акцентирована на модели с гусеничным ходом.
Приобрел тут — за 121.99$
За более детальной информацией приглашаю далее.
| Производитель: | MITU |
| Модель: | MITU Robot Rover |
| Тип: | Игрушка-трансформер-конструктор |
| Количество деталей: | 1086 |
| Материал деталей: | Гипоаллергенный поликарбонат |
| Цвет деталей: | Белый, серый, оранжевый |
| Тип подключения: | USB Type-C |
| Процессор: | 32-битный процессор ARM Cortex Mx |
| Поддержка Bluetooth: | Да |
| Поддержка Wi-Fi: | Да (частота 2.4 ГГц) |
| Емкость аккумулятора: | 1650 мАч |
| Управление со смартфона: | Да |
| Поддержка iOS и Android-платформ: | Да |
| Дополнительно: | Система автоматической балансировки и функция защиты двигателя от перегрева |
Упаковка и комплектация.
Особых отличий от первой версии в упаковке почти и нет. Ну разве, что картинки стали совершенно другие =) .

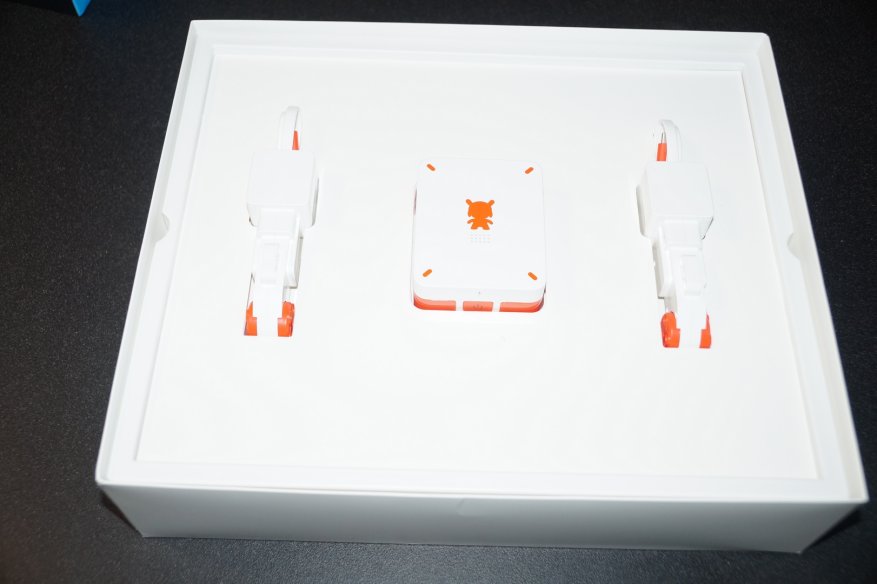

В верхнем отсеке два привода и главный блок управления с аккумулятором внутри.

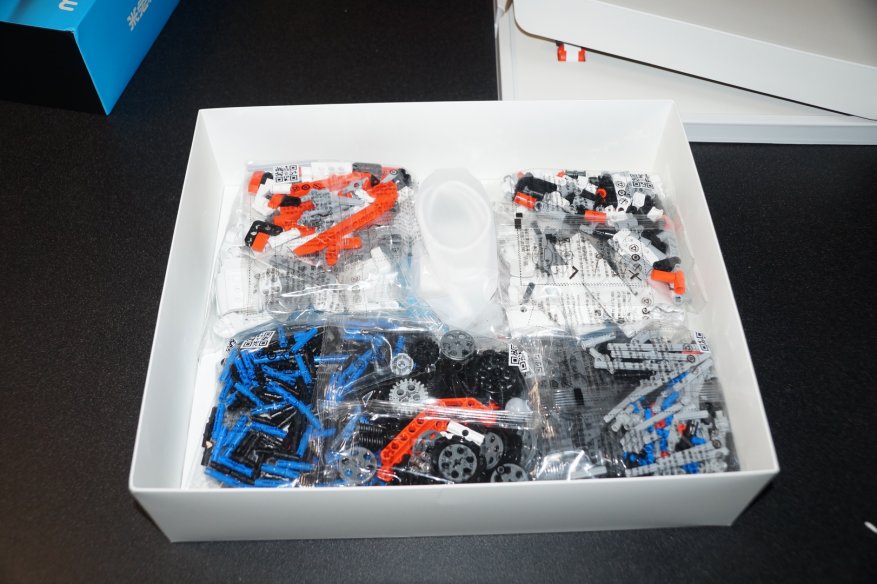

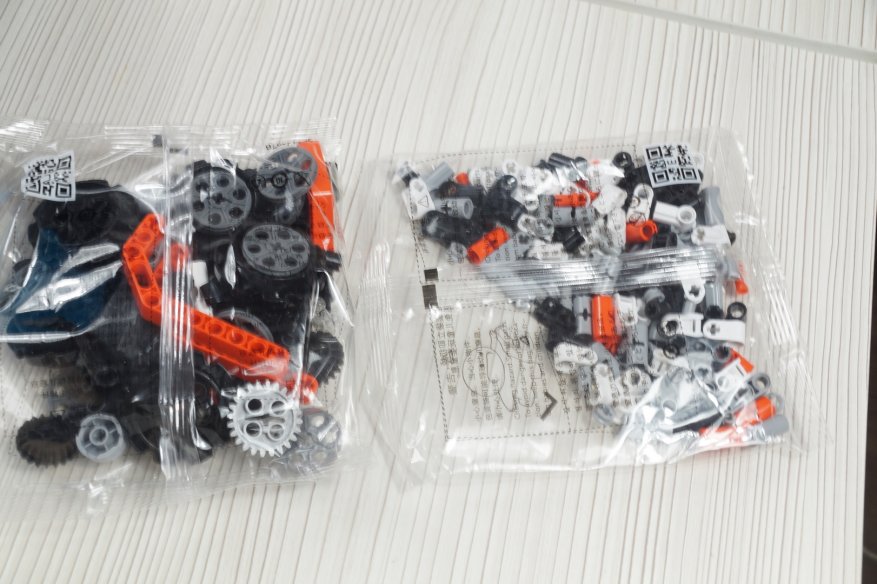

Под ним с десяток пластиковых пакетов с различными деталями робота.
На задней части упаковки только небольшая наклейка с характеристиками устройства.
Каждая группа деталей запаяна в небольшой кулек. Я рекомендую сразу не раскрывать их, и не скидывать в одну кучу.

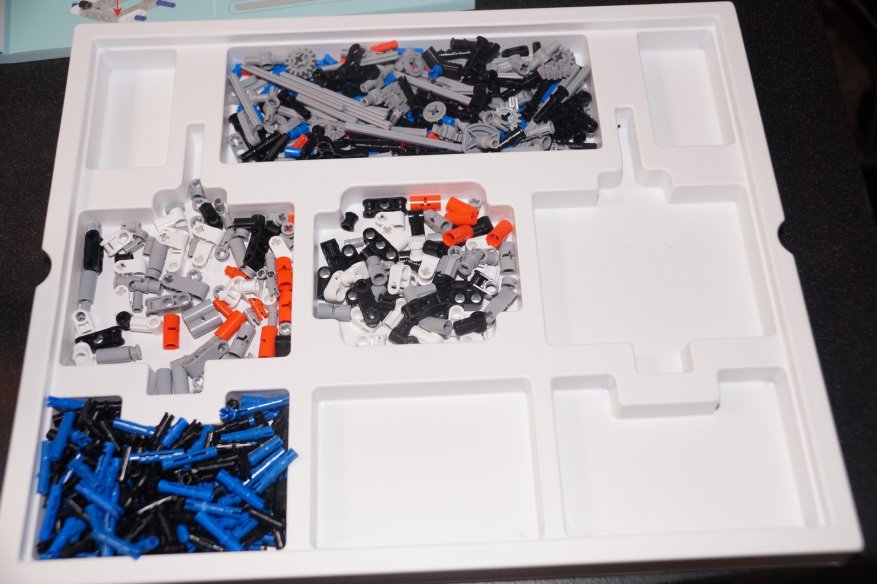

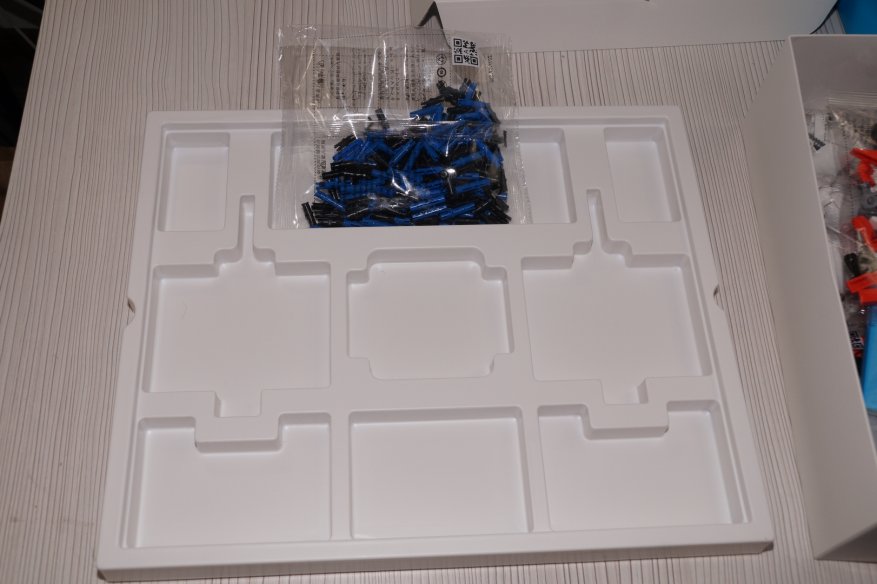

А разложить в специальный пластиковый контейнер с ячейками, который идет в комплекте.
На собственном опыте сборки первой версии, когда я ссыпал все детали в коробку, сборка затянулась на +2 часа. После этого, для сборки динозавра я уже раскладывал отдельные детали по своим «отсекам» — так гораздо быстрее выходит.
Конструктор заявлен как 10+, но благодаря довольно детальной инструкции, мой 7-летний ребенок почти без проблем собирал свою часть робота.

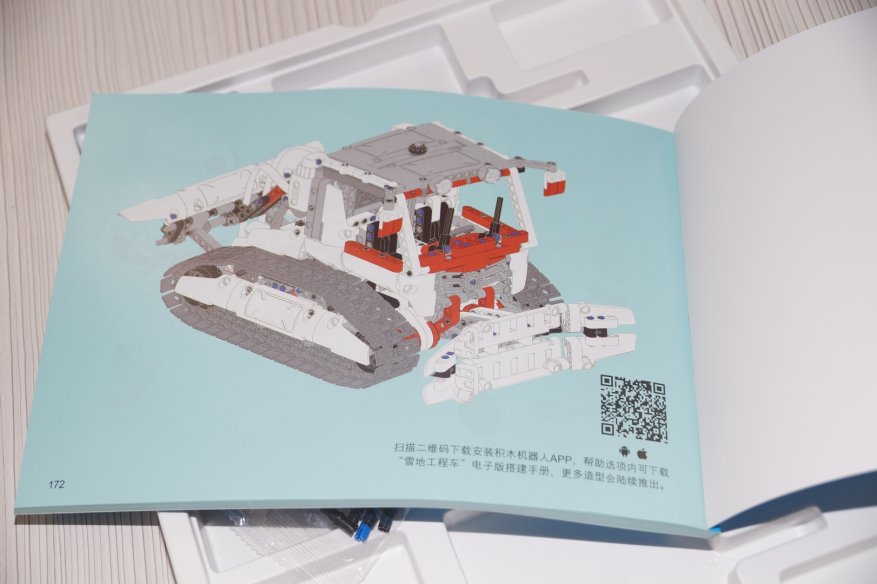

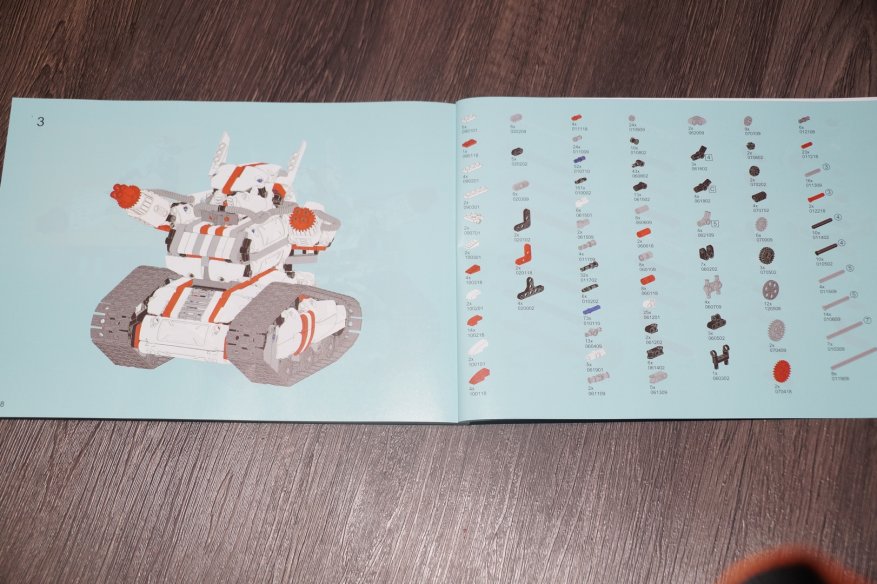

Бумажная инструкция, как и в первой версии, только для сборки основной модели. Для того, чтобы собрать другие две модели необходим смартфон, там уже скачать инструкции для двух официальных моделей. Про мобильное приложение расскажу чуть далее.
Для подзарядки встроенного в основной блок 1650 мАч аккумулятор, в комплекте находится блок питания 12В — 1А. Переходник под наши вилки магазин вложить подзабыл.
Для подзарядки используется один из 4-х портов USB Type-C на задней части умного блока.

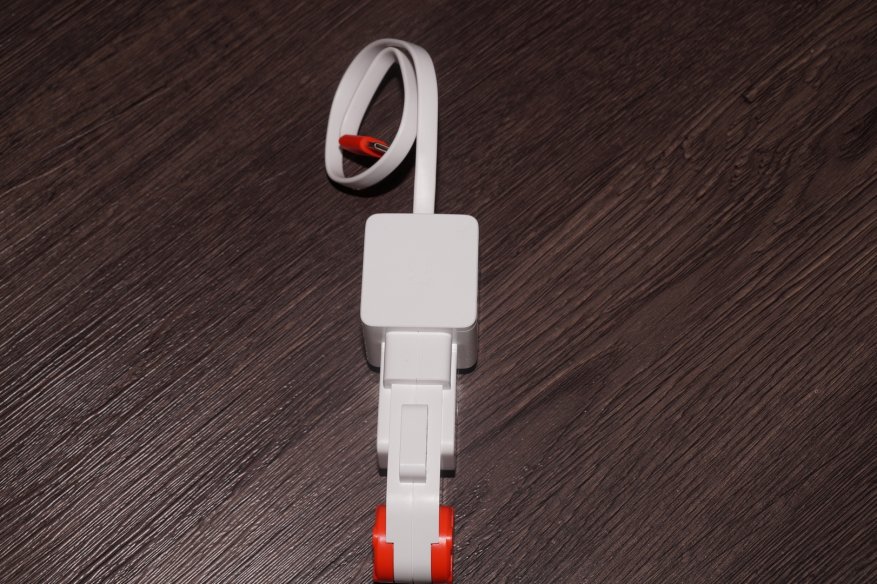

Приводы шасси полностью аналогичны первой модели. Различные варианты крепления на передней и задней частях с небольшим колесиком которое может вращаться в двух направлениях.
К блоку подключаются с помощью 15 сантиметрового кабеля с USB Type-C.

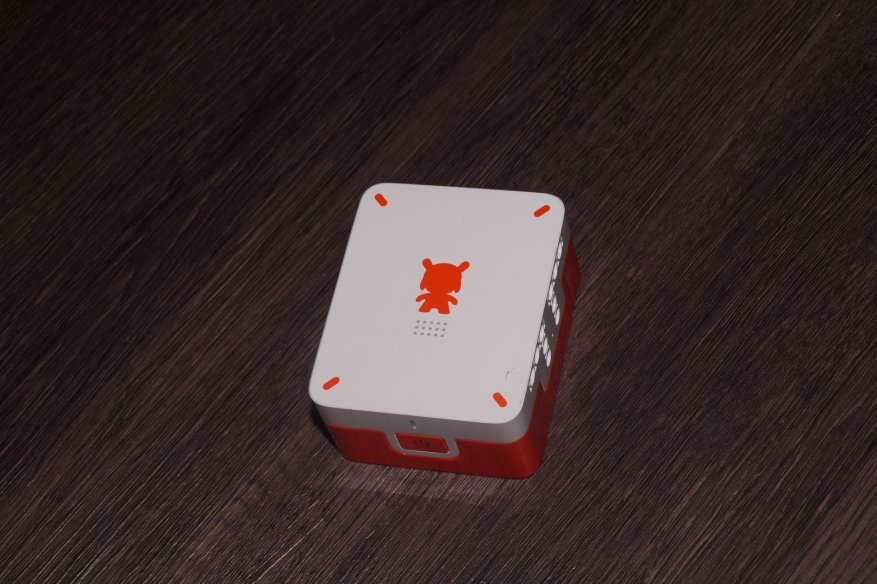

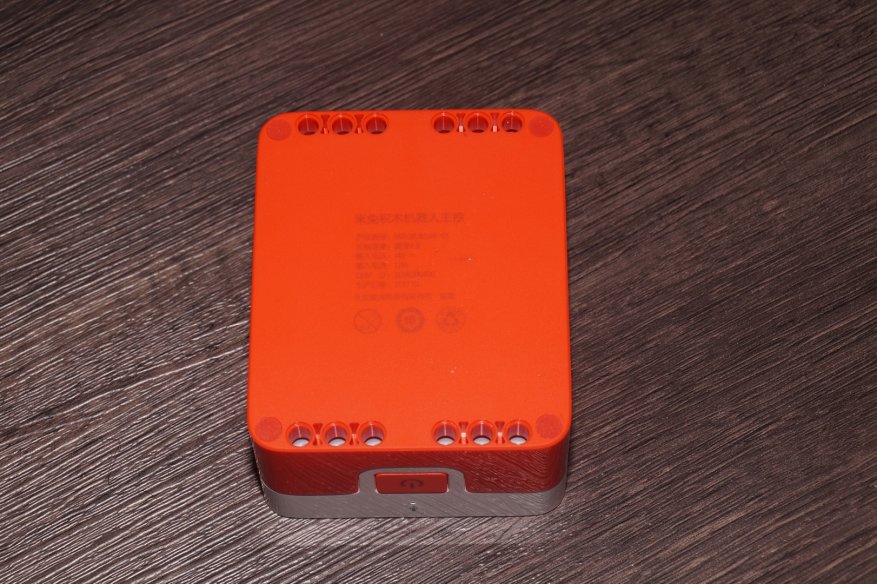

Основной блок управления роботом, мозги и сердце. На верхней части отверстия под которыми расположен динамик, да робот может издавать различные звуки.

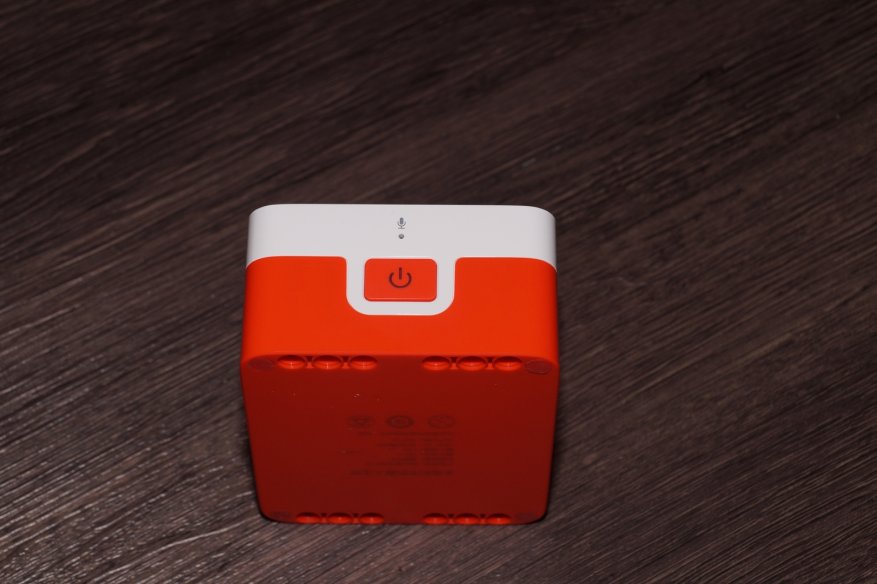

На передней панели кнопка включения/выключения и отверстие микрофона. По идее робот может управляться с помощью голоса, но как мы не пытались это сделать, у нас не вышло. Возможно обновления прошивки, которые выпускаются довольно часто.
В задней части 4 порта USB Type-C для подключения шасси и прочих датчиков :
— Инфракрасный датчик;
— Ультразвуковой датчик;
— Датчик цвета;
— Wi-Fi 2.4G модуль беспроводной сети.
В нижней части отверстия для различных комбинация крепления.

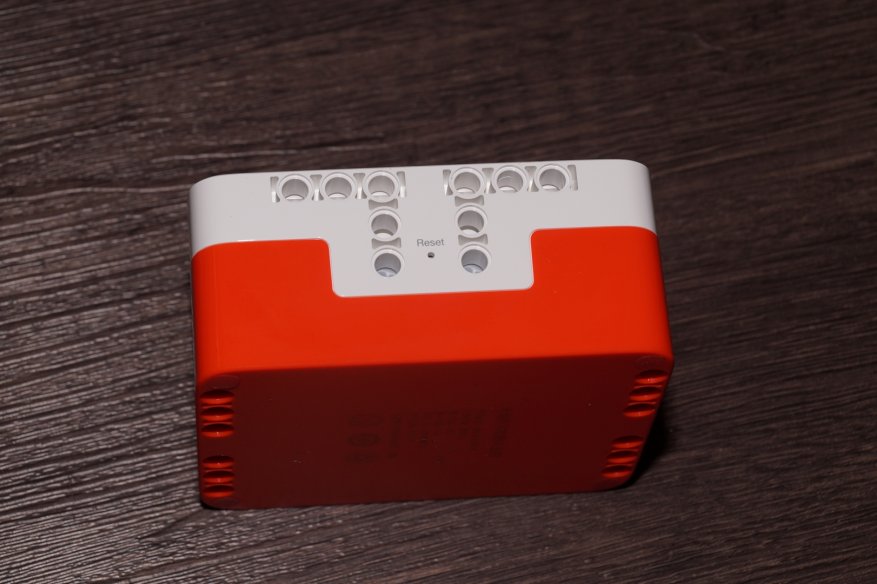

На правой грани отверстие с кнопкой сброса робота на заводские установки. После года работы с первой версией, пользоваться этим сбросом не приходилось ни разу.
Чем интересна первая и вторая часть конструктора, это не только возможность создать управляемую с телефона модель, но и рассказать на пальцах ребенку про различные механизмы. Пример дифференциала.

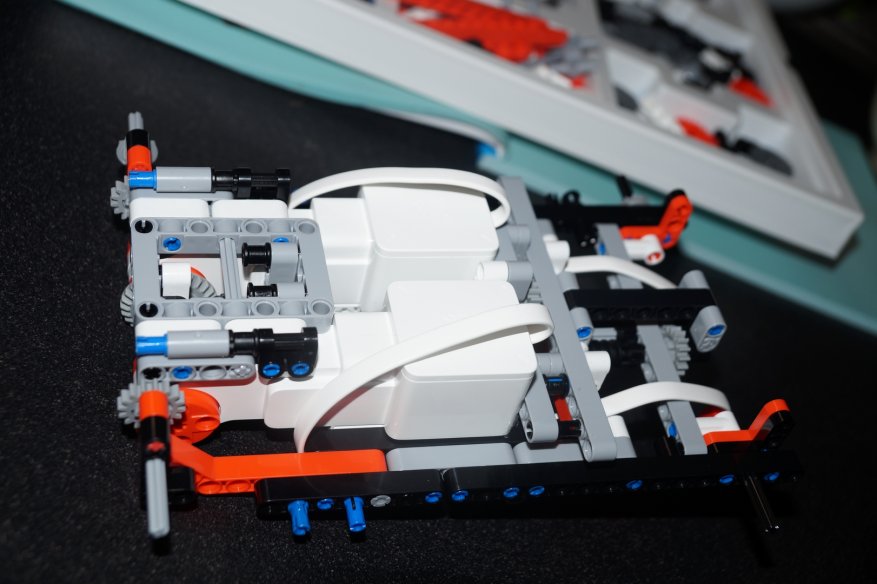

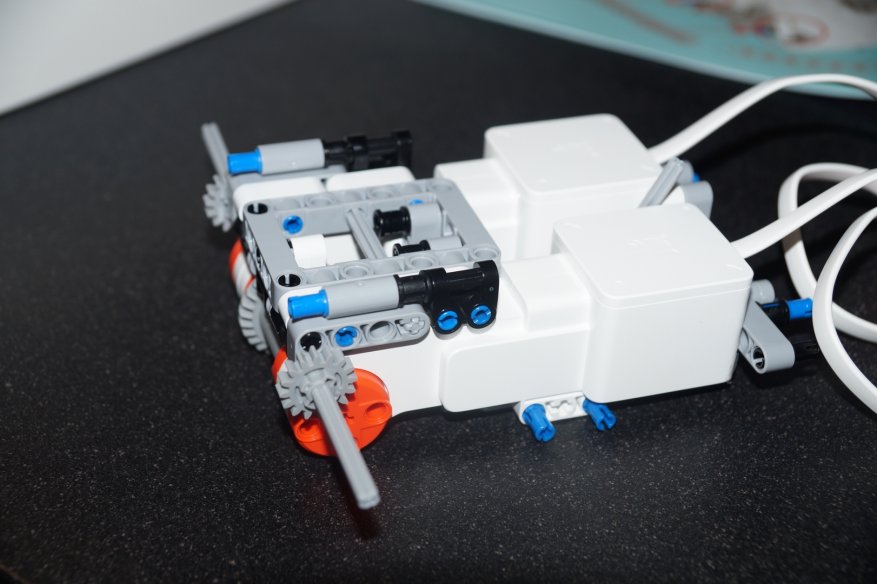

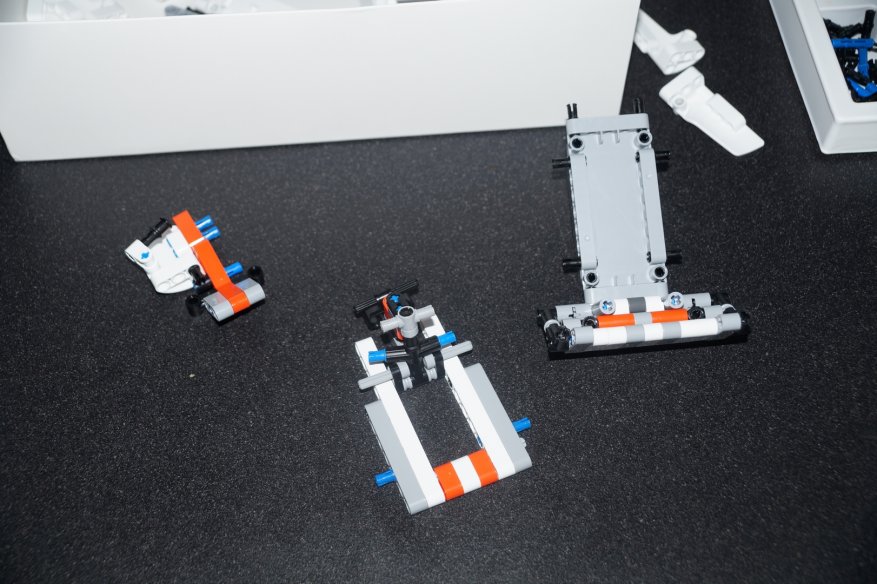

Начинаем собирать робота вокруг модуля шасси.

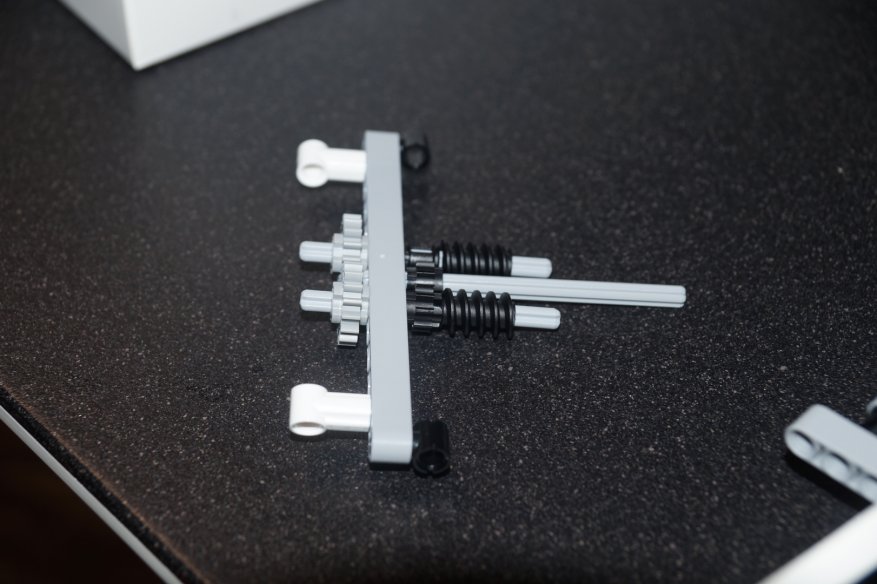

Не забываем про червячную передачу.
А она через карданный вал, который размещен внутри двух модулей будет передавать крутящий момент на переднее направляющее колесо.
Не забываем про необходимость подключения модулей привода к блоку, для этого аккуратно продеваем кабеля внутри «скелета» робота.

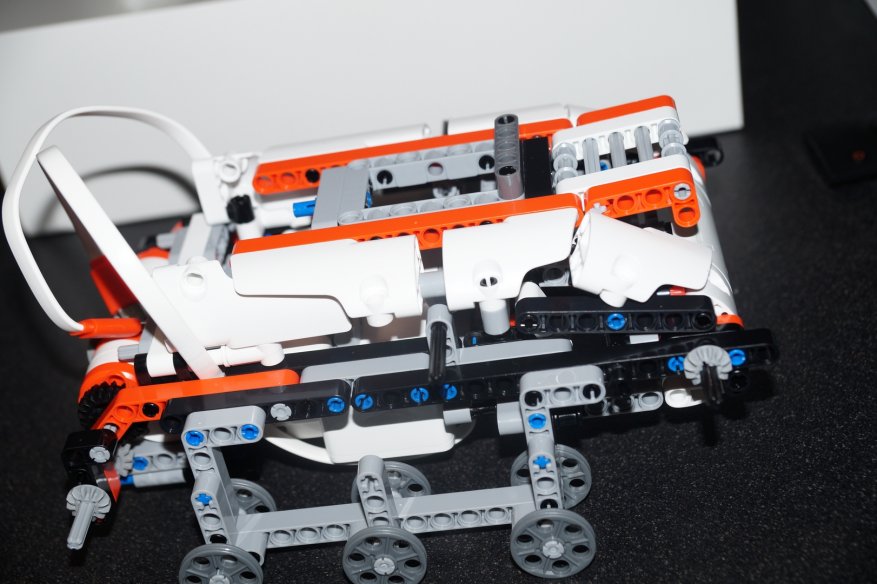

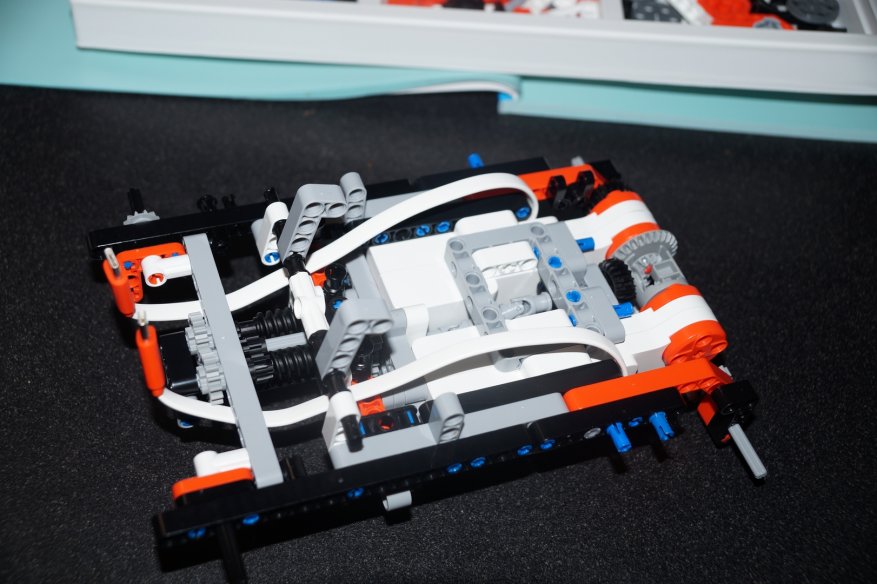

Понемногу робот обрастает различными деталями и прочими креплениями.

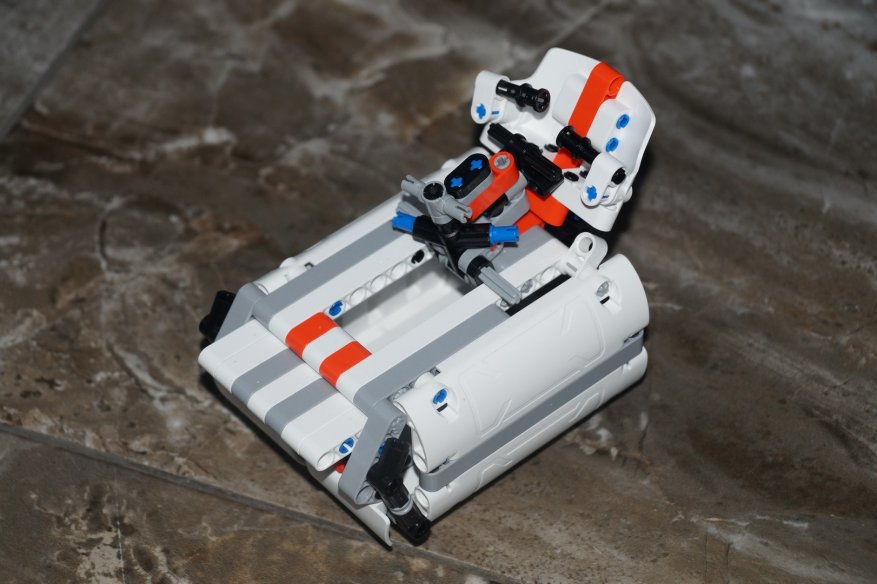

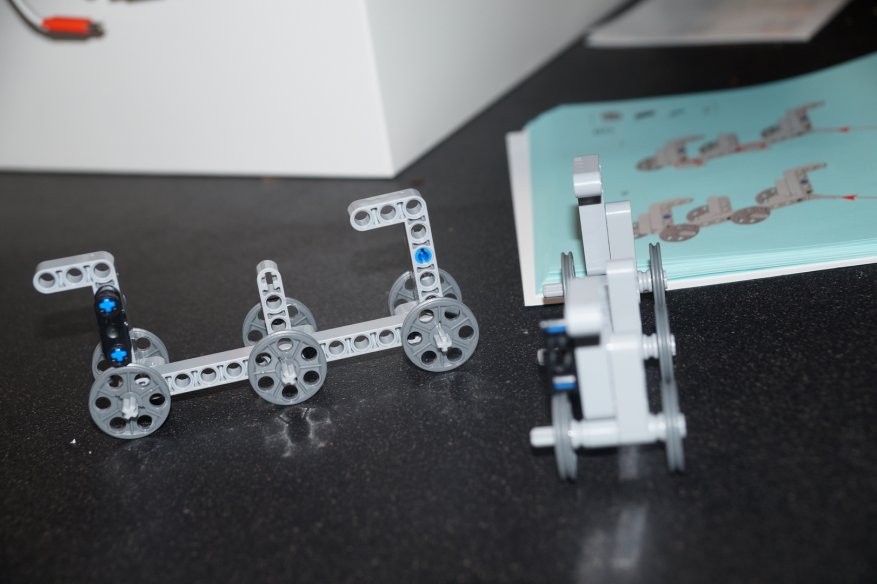

Приступаем к сборке ходовой части с опорными катками.
Крепим к остову робота. Все крепления очень прочные, иногда для того, что было достать засунутую не в то отверстие деталь приходилось применять узкогубцы, так как пальцами даже взрослому вытащить очень тяжело.
Но так как роботу будет боевой, то начинаем его обвешивать «броней».
Даже моторный отсек не забыли прикрыть.
Еще немного навесных элементов. Все детали ПОЛНОСТЬЮ лего-совместимы.

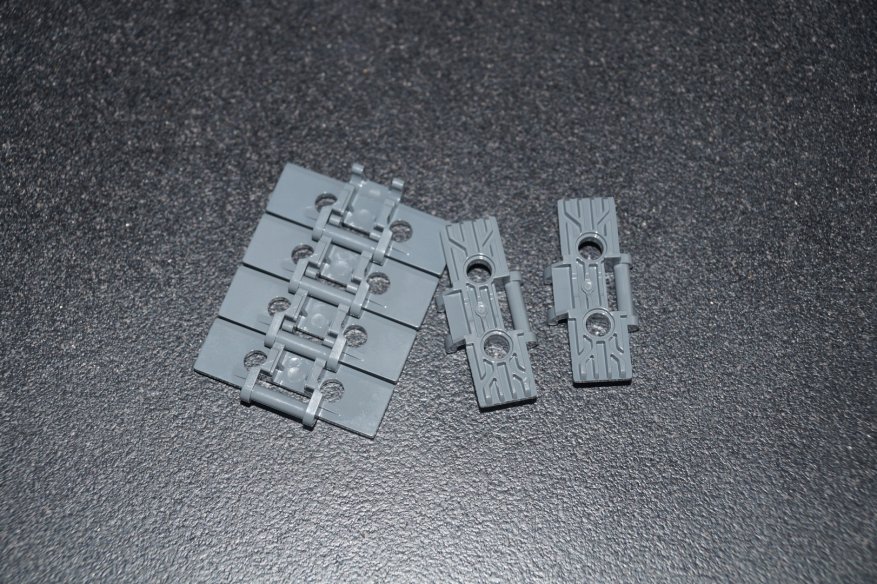

Самая простая, но в то же время нудная процедура — сборка гусеницы.

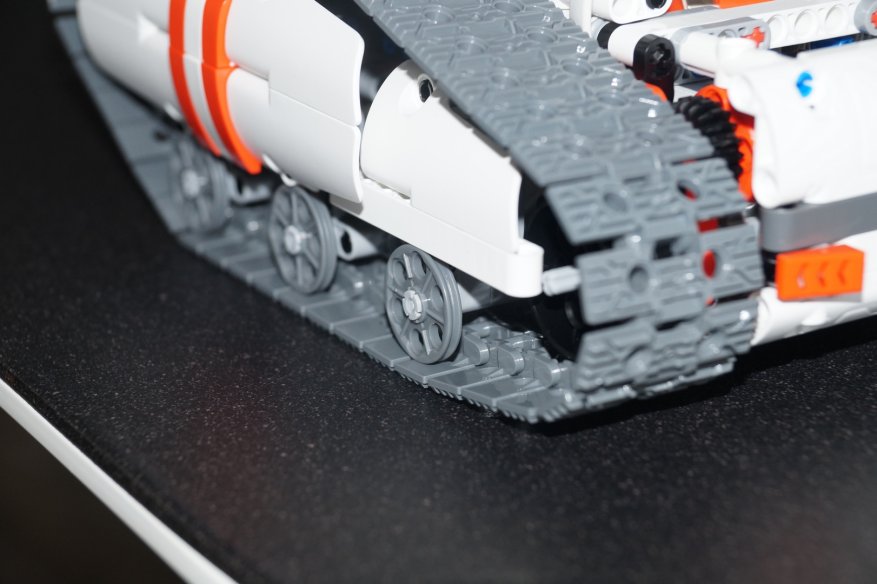

Спустя минут 15 гусеница устанавливается на свое законное место.
При сборке я только удивлялся продуманности во всех мелочах, и как из 1086 деталей на глазах растет что- роботоподобное.

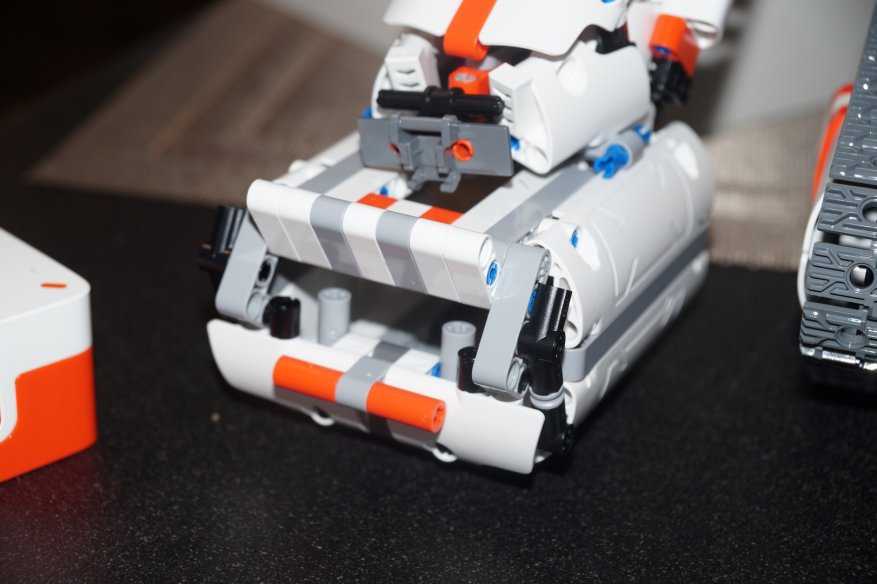

Откладываем нижнюю часть и приступаем к сборке боевой части робота. Довольно кропотливо и долго, так как очень много мелких частей, которые необходимо собрать из множества еще более мелких деталей.

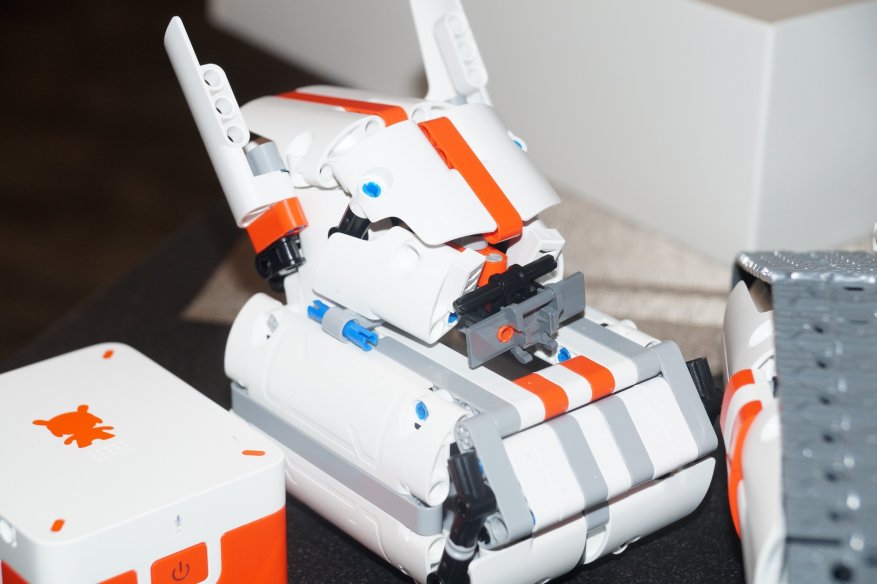

Спустя 40-50 минут сборки уже вырисовывается голова нашего боевого робота.
Пасть ужасного робота. На самом деле там прячется кнопка включения робота, но задумка интересная.

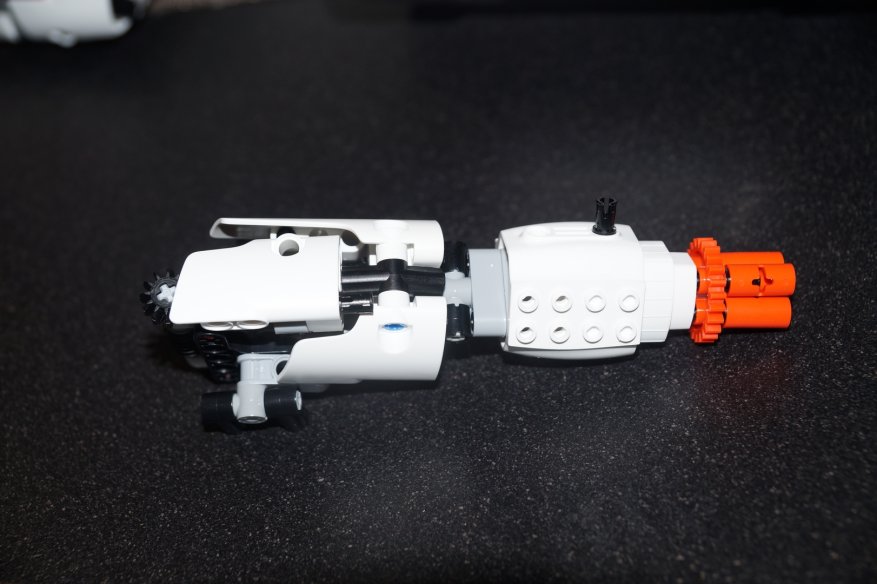

Ну и какой же робот без оружия — собираем руки-пулеметы.
В руках есть свой механизм, благодаря которому их можно поднимать или опускать вдоль тела робота.

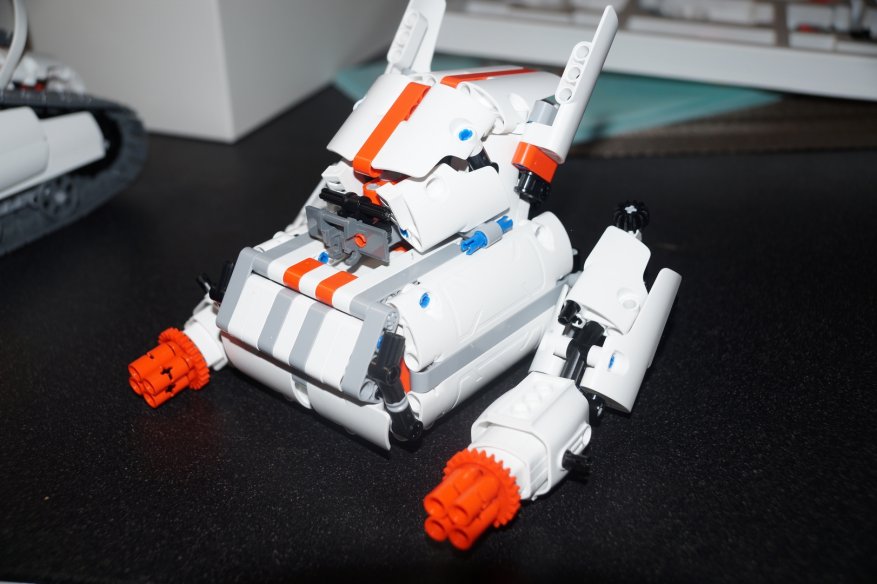

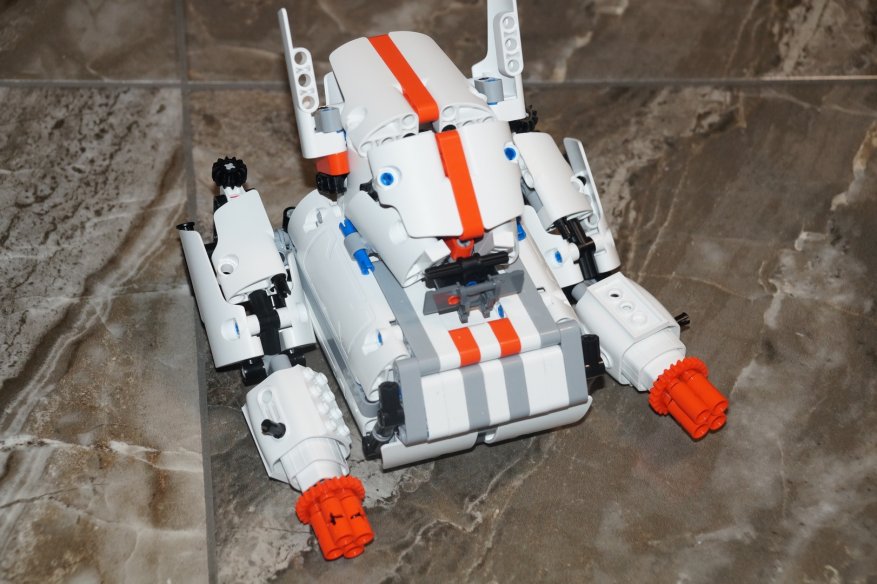

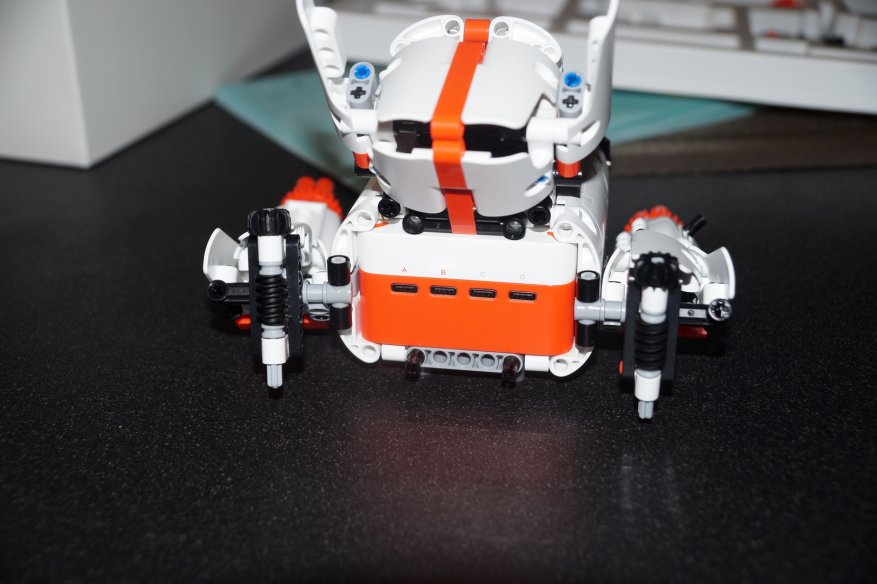

Верхняя часть робота готова, осталось вставить в нее только основной блок и «оживить» робота.
Вставляем блок и закрепляем штырьками снизу.
Руки можно не только поднять вверх/вниз с помощью крутилки в виде черной шестеренки, но и развести в разные стороны или немного согнуть.
На все про все ушло около 6 часов времени. Некоторые части конструктора остались, они пригодятся либо для оставшихся 2-ух моделях, но часть является запасными на случай утери.
Внешний вид.

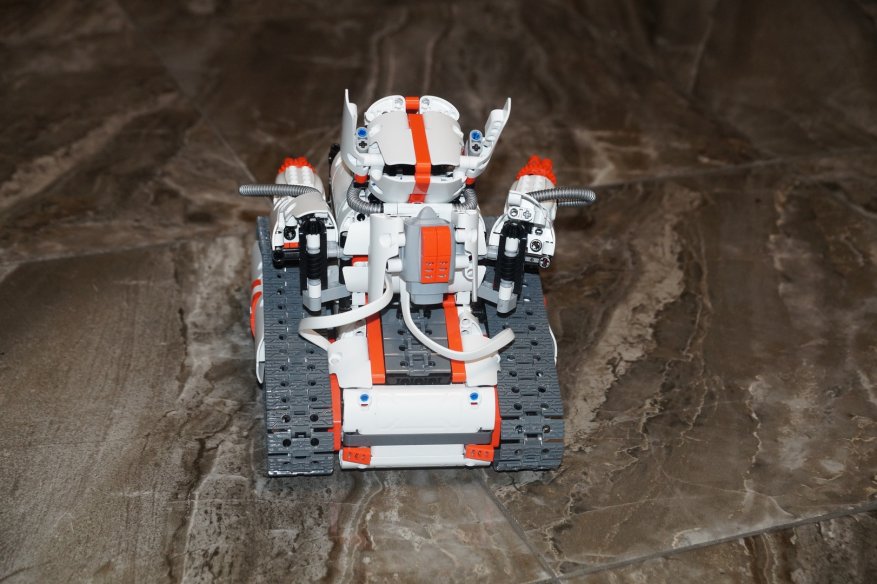

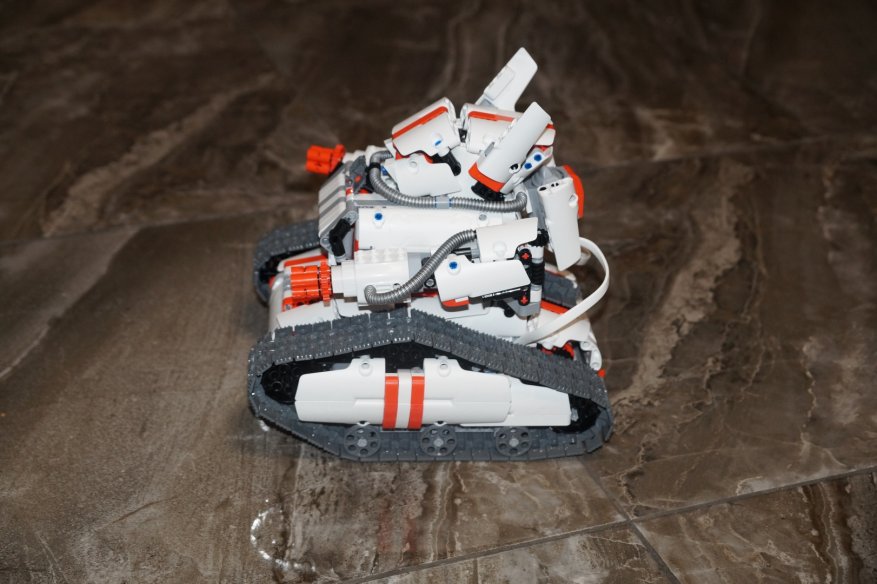

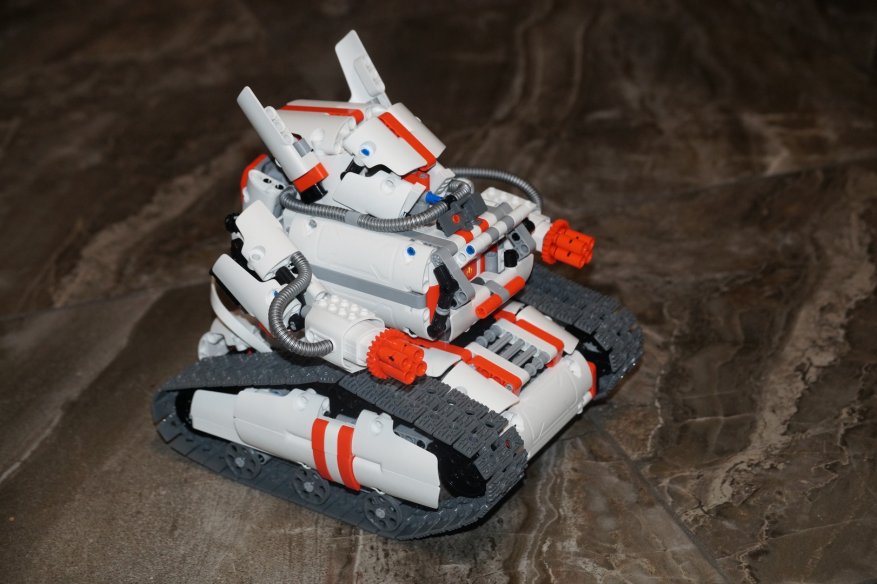

В итоге получился вот такой грозный боевой робот на гусеничном ходу.
При необходимости можно легко открыть капот и заменить у робота масло и прочий антифриз =)
Мобильное приложение.
С ПлейМаркета скачиваем и устанавливаем программу MiTuBuilder. Она на английском языке, при желании на 4пда, насколько я помню, есть и русифицированная версия. После этого по Bluetooth коннктимся к роботу и в цлеом настйрока завершена. Само приложение имеет понятный даже ребенку интерфейс и большие кнопки.
— Построение маршрута — пальцем ведем траекторию, и робот ее повторит.
— Режим геймпада, или с помощью виртуальных стиков или с помощью гироскопа смартфона управляем роботом.
— В режиме программирования можно задать последовательность действий и различные условия, и/или/если и т.д.
— При покупке нового сенсора, например, цвета, необходимо его зарегистрировать в приложении и прописать в «мозги» робота.
В настройках присутствует небольшой FAQ, инструкции по сбросу и калибровке гироскопа и прочие мануалы.
Инструкций по сборке уже достаточно много, как от официалов, так и кастомные.

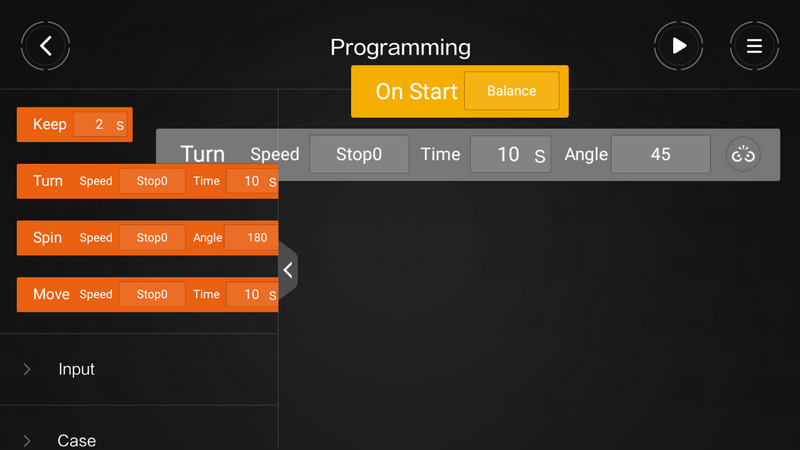

Режим программирования. Вроде и не сильно сложно, но для ребенка минимум от 10 лет.
В целом могу рекомендовать как первую, так и вторую версию конструктора, как альтернатива Лего. В первом роботе в минусы я отнес только гироскоп, аля нельзя сделать нормальный автомобиль, но наличие двух конструкторов и немного фантазии открывают огромное поле для деятельности от различных роботов, до тракторов с прицепами и тележками. Мне бы этот конструктор лет в 12-14, да что бы теми моделями, которые собрал можно было бы еще управлять.

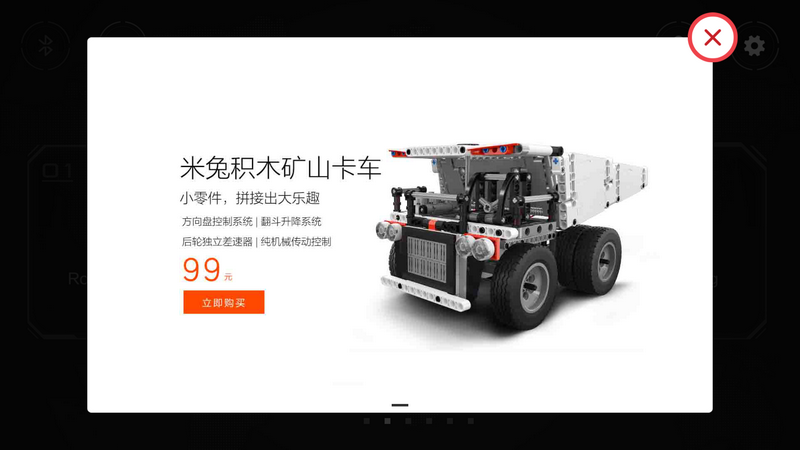

Например, сделать такой самосвал и управлять им.
Xiaomi MITU Mi Bunny Robot Building Block Toy Set — за 121.99$
Xiaomi MITU DIY Mobile Phone Control Robot — за 92.99$
- Цена: $ 89.99
- Перейти в магазин
Меня давно привлекают современные наборы LEGO, такие как Technic или Mindstorms, но, на мой взгляд, стоят они необоснованно дорого. Недавно Xiaomi выпустила аналогичный конструктор, совместимый с LEGO механически, качественный, но существенно дешевле.
Такой конструктор станет отличным подарком как ребенку так и взрослому. Тем более что цена на него сейчас очень хорошая.
Посылка дошла мне со склада из Москвы курьерской службой DPD за 4 дня (в на склад в моем городе посылка поступила на следующий день после отправки продавцом, но служба доставки протупила и вечером второго дня мне прислали сообщение, что доставка переносится, а дальше были выходные, поэтому в сумме доставка получилась 4 дня).
Упакован конструктор был в почтовый пакет с логотипом DPD, внутри — большущая коробка с деталями, инструкциями и адаптером.
Вот так выглядит сама коробка с конструктором:
На дне коробки можно увидеть: серийные номера; небольшое перечисление основных характеристик набора (bluetooth 4.0, аккумулятор 18.3 Вт*ч, 11.1 В, основной материал ABC и PC); предостережение, что в наборе содержатся мелкие детали, поэтому его следует держать вдали от детей до 3 лет; про возраст указано, что набор предназначается для детей от 10 лет и взрослых; адрес завода-изготовителя и штрих-код.
Основные характеристики:
Модель: Xiaomi Mitu Builder
Вес конструктора в коробке около 2.7 кг.
Размеры коробки: 380 мм x 320 мм x 100 мм.
В наборе 978 деталей. Из них — 1 блок управления, 2 серво-мотора, 1 адаптер для зарядки управляющего блока, 9 пакетов с деталями, 2 инструкции (одна — краткий справочник и вторая — большое руководство по сборке).
Управление: Bluetooth.
Из этого набора деталей можно собрать робота, динозавра или самолет.
Если открыть коробку, то сначала можно увидеть «сердце» набора — управляющий блок и два серво-мотора. Блок управления лучше сразу поставить на зарядку (адаптер для зарядки также прилагается к набору), так как при первом включении он захочет обновить прошивку и будет это делать минут 15.
Так проходит процесс обновления прошивки:

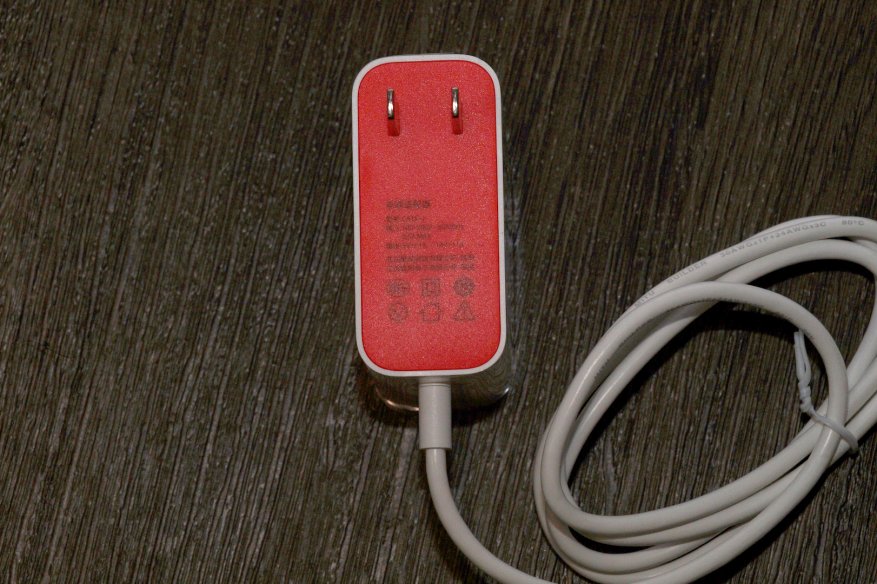

Блок питания выдает два напряжения: 5V 1A или 14V 1A
С другой стороны едва заметно выгравирован логотип MITU:
Управляющий блок и серво-моторы:
Сверху видны отверстия динамика:
Гнезда USB type-c для подключения датчиков и серво-моторов:
На нижней грани приведены характеристики блока (название: Multibuilder-C1, управление: bluetooth 4.0, напряжение: 14V, ток: 1 А, также указан ID-номер и дата производства):
Кнопка включения/выключения управляющего блока и отверстие микрофона:
Кнопка перезагрузки и отверстия для крепления деталей:
Блок управления базируется на микроконтроллере ARM Cortex-M3 с частотой 71 МГц и памятью 32 МБ. Кроме управляющей платы внутри имеется аккумулятор и динамик. Вот несколько фото (взяты с просторов интернета):
Два серво-мотора, с максимальной скоростью вращения 132 об/мин., подключаются к блоку управления через USB type-c. При их подключении важно не перепутать гнезда, чтобы робот правильно ездил.
Также есть возможность подключить датчик цвета, инфракрасный датчик и ультразвуковой датчик, которые, к сожалению, не входят в комплект поставки.
Инструкция:
В наборе есть две инструкции. Первая — сводная инструкция по основным характеристикам конструктора и в ней есть бар-код для скачивания приложения на телефон, с помощью которого в дальнейшем можно будет управлять собранным роботом. Вторая — толстая инструкция на 100 с лишним страниц, где подробно описано, как собирать робота (инструкцию для сборки динозавра или самолета можно скачать на комп/планшет с прямо в приложении, которое управляет роботом). В этой инструкции есть даже примеры деталей 1:1, чтобы отсеять сомнения, так как некоторые детали (например, штыри) есть в 5 различных вариациях длины.
Сводная инструкция по основным характеристикам конструктора:
Основная инструкция по сборке:
Также, на сайте 4pda можно скачать полные инструкции по сборке робота, самолета и динозавра в формате pdf.
Сборка
Сам конструктор состоит из 978 деталей, которые упакованы в пакетики.
Процесс сборки составил примерно 4 часа. Собирала вместе с мужем «наперегонки», каждый из наш вошел в азарт и не хотел подпускать другого. 🙂 Инструкция очень подробная и понятная, правда пару раз пришлось пересобрать некоторые части, но виной тому спешка и невнимательность.
Фото процесса сборки:
Так выглядит нижняя часть (ноги) робота. При помощи цепей (которые тоже надо собрать из звеньев) вращение с колес передается на пулеметы.
С другого ракурса:
Туловище робота. Внутри прячется блок управления.
Соединяем…
Казалось бы все готово, но нет, осталось еще 43 страницы инструкции…
Фото собранного робота:
Вид спереди:
Сзади. При помощи двух карданных валов вращение с колес передается на пулеметы.
Несколько фото покрупнее:
Вид сверху:
Привод пулемета:
Сам пулемет, он крутится во время движения робота.
В кабину можно посадить человечка из лего (к сожалению у меня они не сохранились):
Но у нее есть и более важная функция, через нее осуществляется доступ к кнопке включения/выключения робота. Для этого нужно открыть кабину и отогнуть часть «обшивки», что не очень удобно.
После сборки остались детали (это нормально, просто конструктор рассчитан на сборку еще динозарва, самолета, о чем я писала выше):
Управление:
Если нажать кнопку включения сразу после сборки — робот сразу начнет балансировать.
Для управления нужно скачать приложение по ссылке из баркода (в гугл плей его нет).
Так выглядит ярлык приложения:
Основное меню. В нем 6 пунктов. Сверху есть кнопка соединения с роботом по bluetooth, индикатор батареи робота, кнопка настроек.
Первый пункт — режим планирования маршрута. Рисуем пальцем на экране маршрут, нажимаем кнопку play и робот едет по нему:
Второй пункт — контроллер:
Виртуальными джойстиками можем управлять движением робота. Управление пропорциональное, т.е. чем дальше оттягиваем «стик» тем быстрее едет/поворачивает робот. В управлении чувствуется некоторая задержка между командой на смартфоне и действием робота.
Также на экране есть спидометры, кнопки для смены ориентации «стиков», кнопка управления при помощи гироскопа телефона.
Есть еще кнопка «fire» если ее нажать — робот проиграет звук пулеметной очереди через динамик.
Третий пункт — программирование:
Программируется робот графически и очень просто. Для лучшего понимания есть туториалы. Можно заставить робота сначала 10 секунд ехать прямо, потом развернуться, проиграть какой-нибудь звук и т.д. С дополнительными датчиками программировать было бы интереснее.
Четвертый пункт — регистрация датчиков. Их нужно докупать отдельно.
Пятый пункт — скачивание и просмотр инструкций по сборке:
Есть инструкции для робота, динозавра, самолета:
Также есть пункт «creative» но там довольно примитивные конструкции, например можно собрать подставку для телефона.
Последний пункт — голосовое управление:
Поддерживается всего пять команд:
Для подачи команды нужно нажать и удерживать кнопку и произнести слово:
Вообще эта функция скорее для галочки, так как управлять им так практически невозможно… Задержки в управлении/распознавании огромные. Например говорим «right» — робот начинает крутиться вправо, говорим «stop» и пока он поймет что от него хотят — угол поворота выходит произвольный. Между сказанными практически подряд «go» и «stop» робот умудряется проехать несколько метров и въехать в стену…
В целом робот балансирует достаточно хорошо, на месте стоит практически идеально. Может заезжать на небольшие препятствия, например на ковер толщиной сантиметр, но медленно. Если заехать быстро — велика вероятность того что он упадет. Если его легонько толкнуть — возвращается на место, если толкнуть чуть сильнее — падает. Хорошо, что когда он лежит на земле — он отключает моторы а не лихорадочно ими крутит пытаясь подняться.
В настройках можно менять параметры ПИД регулятора, наверное можно добиться и лучших результатов, чтобы робот меньше падал.
Ну и напоследок несколько видео робота в работе:
Плюсы:
— интересный и не сложный процесс сборки;
— возможность комбинирования с деталями лего;
— можно собрать разные варианты «андроидов» не докупая никаких деталей;
— управление со смртфона;
— качественно выполненные детали (никаких облоев-заусениц не было);
— адекватная цена;
— быстрая доставка.
Минусы:
— Отсутствие в комплекте каких-либо датчиков.
Итог: Конструктором осталась очень довольна, муж тоже в восторге. Как подарок для детей просто супер, с учетом еще и адекватной цены.
Всем спасибо за внимание!
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Из деталей детского конструктора можно собрать конкретную фигурку. Но это совершенно не значит, что у инженеров, создающих этот конструктор, не хватило фантазии. Ничто не может помешать купить других деталей и создать ту фигуру, которая необходима. Так детали MITU Builder имеют за собой свойство обратной совместимости с простым набором LEGO. Два типа конструктора мирно и легко сосуществуют в одной итоговой модели. Детали обладают наивысшим качеством литья и точностью до 0,005 миллиметров.
Давайте же не будем мудрить, а используем данную инструкцию, дабы оценить её правильность и информативность. Несмотря на то, что внутри сплошь и рядом одни иероглифы, инструкция понятная и подробна. И без детального переводы с китайского ясно: красный крестик и зелёная галочка являются индикаторами правильной или неправильной сборки конкретного блока.
Число «икс» обозначает количество деталей определённого вида, которые необходимы на конкретном этапе работы. Существуют в инструкции и рисунки детали в соотношении один к одному, за что можно сказать отдельное спасибо. В официальном приложении также есть инструкция, но она теряет преимущество из-за различного масштаба.
Все детали отлично соотносятся друг с другом, легко входят в пазы, шестёрёнки просто скрепляются друг с другом. Никаких неприятных моментов во время сборки деталей не возникло. Но необходимо было постоянно следить за развалом конструкции. После последнего этапа работы, осталось несколько дополнительных деталей, видимо для робота или же другую фигурку.
Приложение Mi Robot. Настраиваем и управляем
Используя QR-код, который приложен к буклету, скачиваем на свой смартфон приложение для управления роботом Mi Robot, но исключительно на китайском языке. Но покопавшись можно найти полностью переведённое приложение для управления роботом на английский и русский языки. Интерфейс приложения радует. Оформлено всё в стиле кинофантастики восьмидесятых и девяностых годов. Для работы приложения понадобится создание Mi account.
Замечаний по стабильности работы устройства не наблюдается. Но вот официальное приложение имеет свойство вылетать из системы, что не очень хорошо для работы приложения в будущем. Но плюсом является то, что такие сбои никак не влияют на работу робота. Без подключения он лишь продолжает балансировать. Для повторного подключения стоит лишь соединиться при помощи Bluetooth.
