С детства я увлекаюсь радиоэлектроникой. За все это время кругозор интересов сменился от мультивибраторов и детекторных приемников к микропроцессорам. Но вот что бессменно сопровождает каждого радиолюбителя в его путешествии по увлекательному миру радиотехники – так это паяльник.
Помните, как затачивали напильником прогоревшее жало? Как мастерили тиристорный регулятор мощности, или впаивали диод с кнопкой, чтобы паяло не перегрелось? Такие времена, к сожалению или к счастью, в прошлом. Вечные жала и умные регуляторы мощности заменили все это.
Сам я был пользователем Lukey 936D около трех лет, и к нему у меня почти никаких претензий не было. Но, лазая по просторам Алиэкпресса, я увидел ЭТО. И сущность в виде гномика во мне тихо, но очень настойчиво шепнула: «Твою за ногу. ТЫ ПОСМОТРИ НА ЭТО. ЗДЕСЬ ДАЖЕ ВРЕМЯ ЕСТЬ».
Я не смог не согласиться с таким аргументом, и поэтому уже через месяц я шел домой с работы не просто уставший, но еще и довольный и с посылкой под пазухой.
В описании товара посылка выглядит вот так:
В реальности я получил:
Но сегодня Почта России была бессильна! Как бы они с этой посылкой ни играли в футбол, сломать что-то внутри у них не удалось.

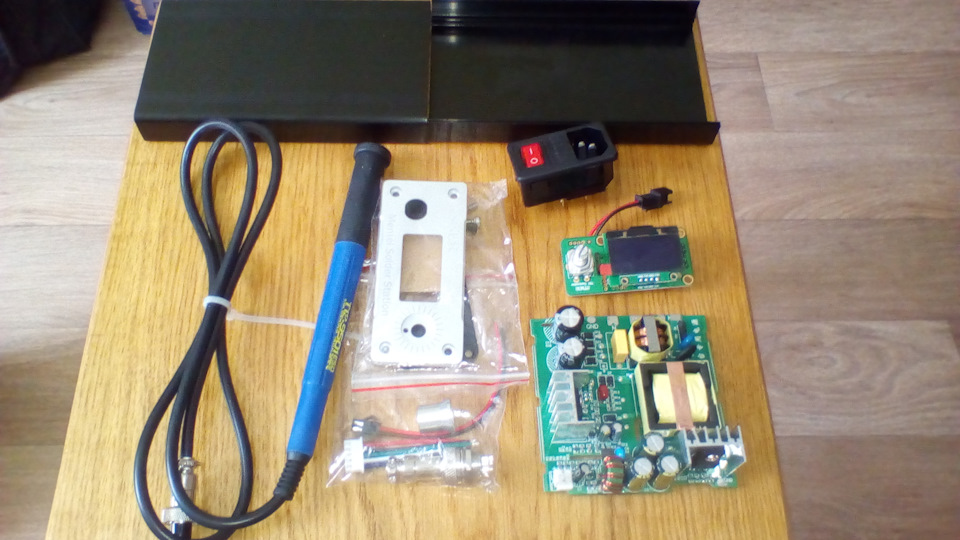

Внутри посылки:
Что интересно, положили в комплект штекер для подключения пальяника — видимо, подарок такой 🙂

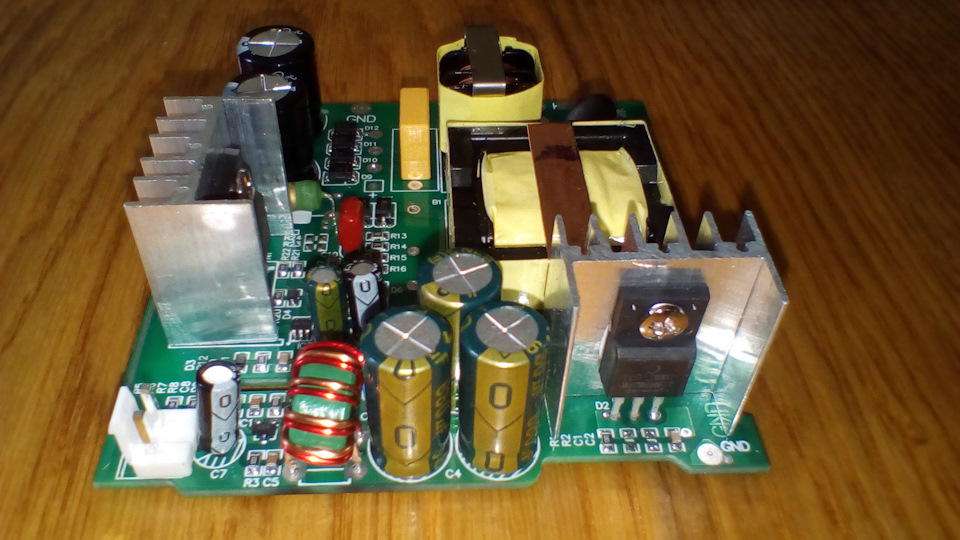

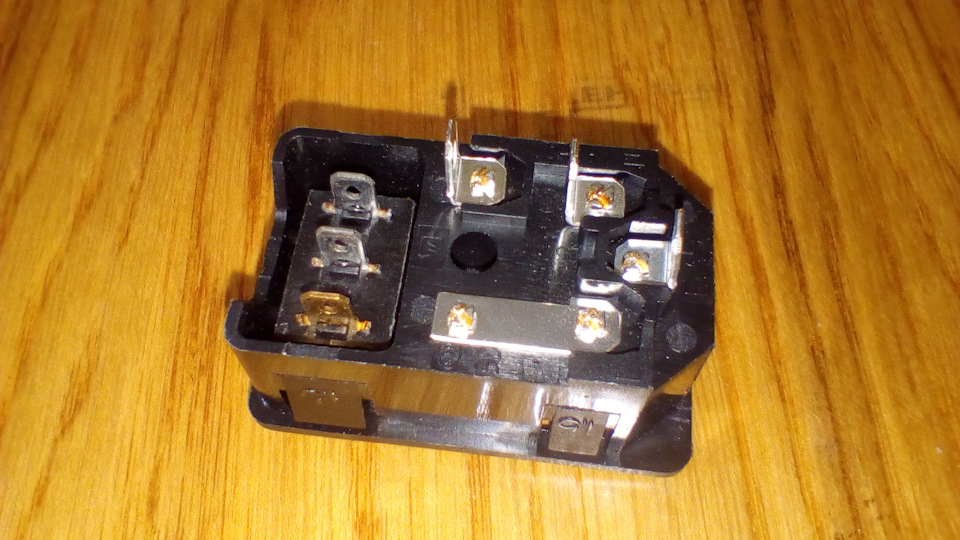

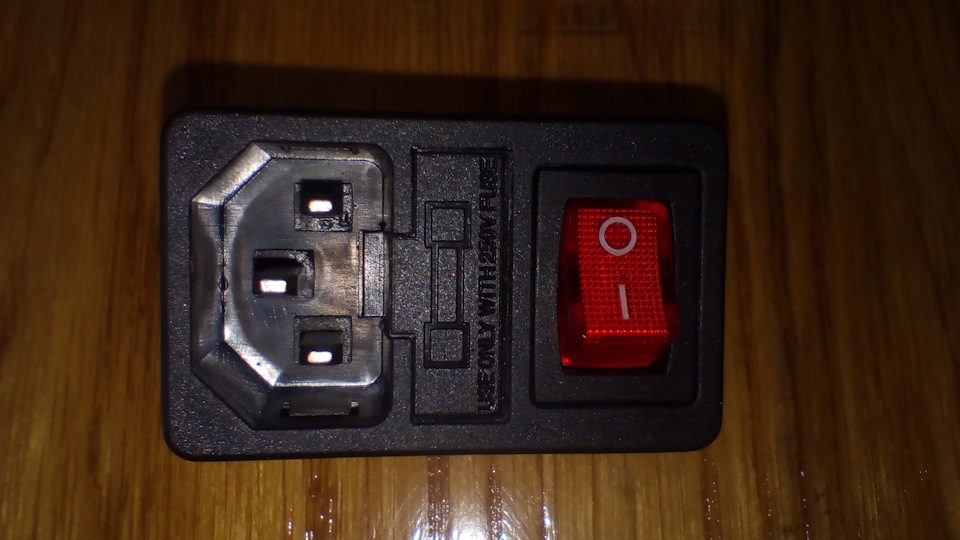

Приступив к сборке, я обратил внимание на интересную вещь: на блоке питания нет коннектора для 220В.
Ладно. Мы люди простые, подпаяемся. Посмотрел на плату, на обозначения на ней, нашел контактные площадки для 220В. Подпаялся примерно с такими эмоциями
А кто их знает, китайцев? Отойдя за угол, включил. Ура! На красных выводах 24,5В – ровно столько, сколько нужно.
И это не единственная проблема, которая произошла по причине полу-обновленной комплектации посылки. Плата просто не влезает внутрь корпуса.
С грехом пополам вставить ее туда получилось, однако радиатор упирается в верхней части вплотную.
Можно подумать, что «это не баг, это фича», но нет – корпус при таком надругательстве над ним немного расширяется, что в дальнейшем усложняет сборку.
Пару слов про пайку – она здесь вполне себе на уровне. Не берем в счет вечные разводы флюса, которые можно найти в любом китайском приборе. Посмотрите на обратную сторону управляющей платы:

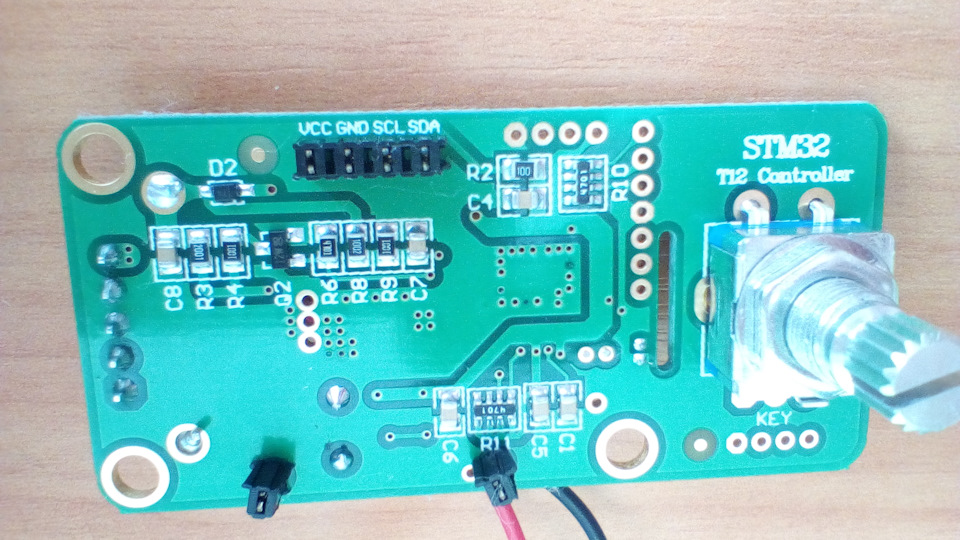

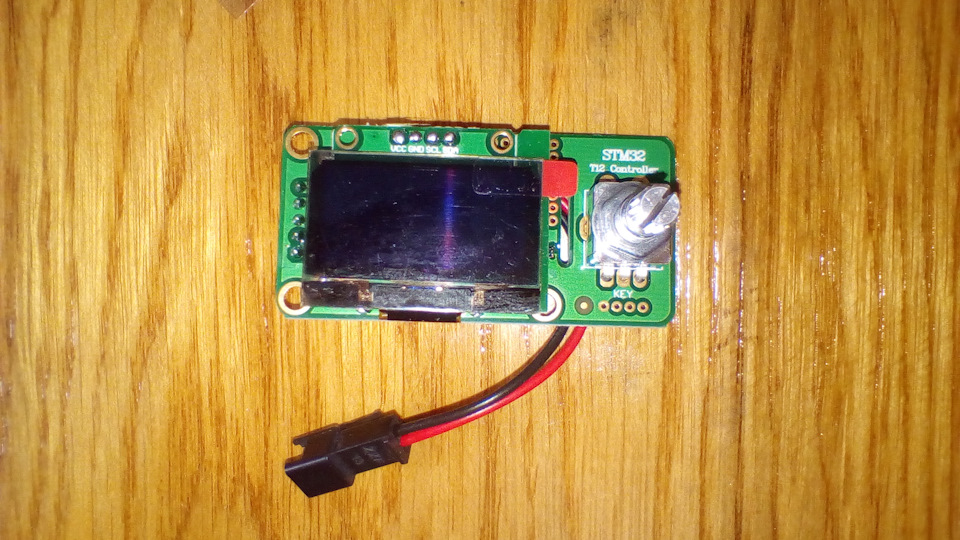

Лицевая часть собирается просто и непринужденно. Управляющая плата крепится на ней фиксирующей лапкой энкодера и его же гайкой. Встает плата недостаточно ровно, соответственно, экран немного кривит. На работе это не сказывается, я, немного перфекционист, этого не замечаю. Опишу порядок сборки лицевой части:
1. Ставим на место управляющую плату. Гайку закручиваем не сильно. (потом поймете почему)

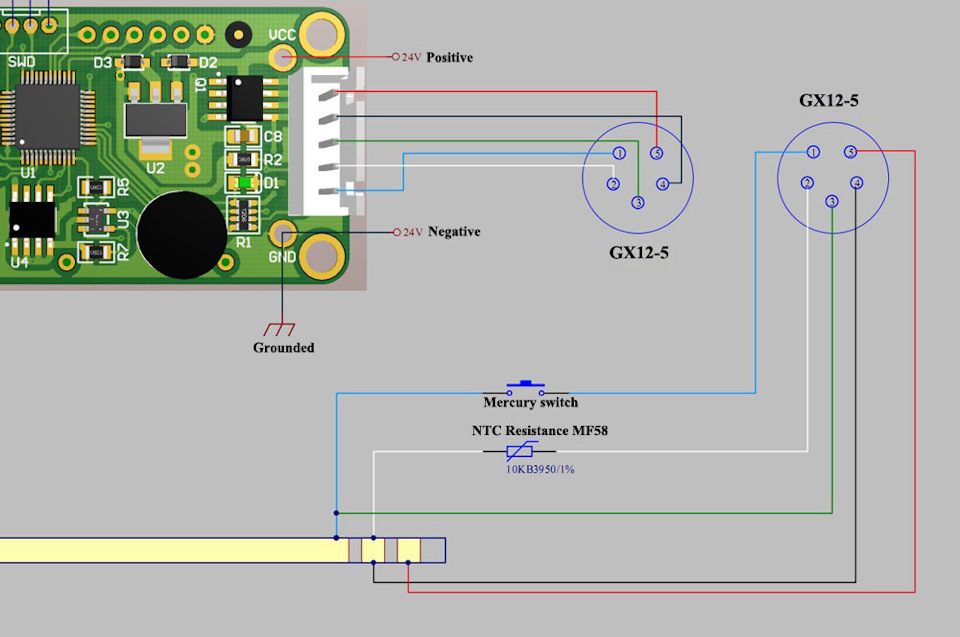

2. Вставляем пятиконтактный шлейф, паяем его к коннектору паяльника (для этого можно разобрать штекер паяльника, вставить в разъем и паять провода по цветам. У меня все цвета совпали, но все равно я проверил, и вам того же советую )
3. Фиксируем разъем, спаиваем провода питания, фиксируем на лицевой части гнездо паяльника, собираем лицевую часть с основным корпусом, закручиваем винты.
4. И только после этого скручиваем гайку с энкодера, наклеиваем на морду наклейку со стеклышком дисплея и надписями, и уже как следует фиксируем энкодер.
5. Вы превосходны!

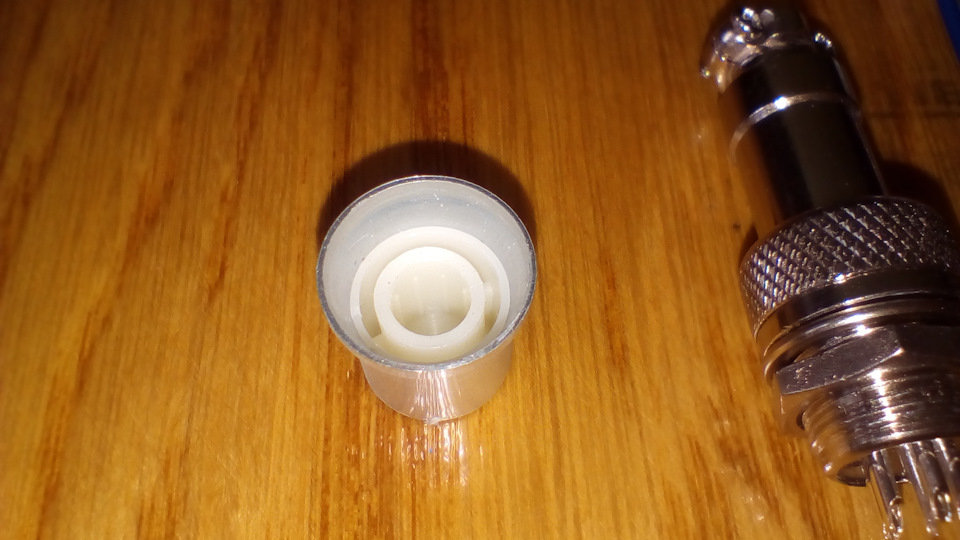

Коннектор разъема паяльника и штекер паяльника

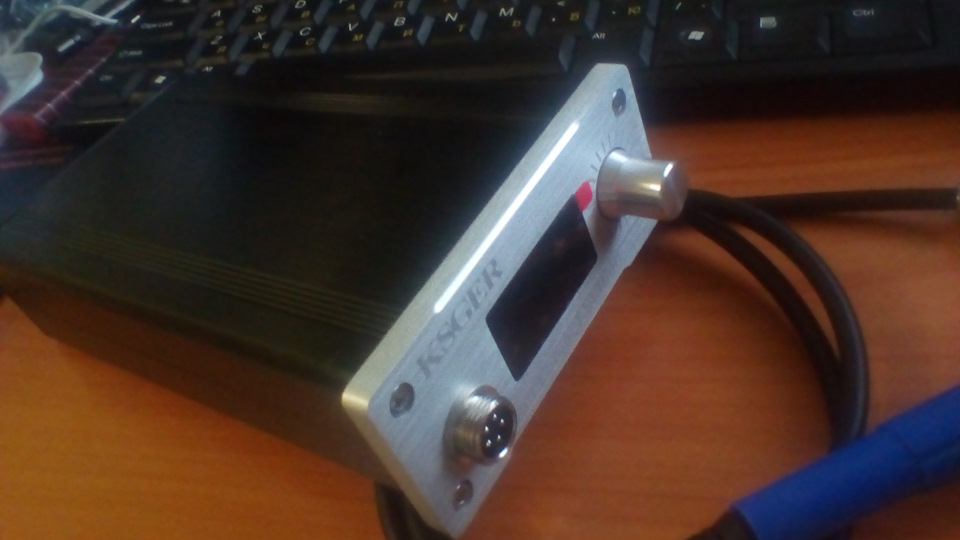

Хочу сказать, что подгонка корпуса здесь просто ювелирная. Лицевая часть как бы «вбирает» в себя верхнюю и нижнюю части корпуса, и просто вставить их туда, внутрь, не получится. Нужно вставить нижнюю часть, поставить на ее пазы под углом верхнюю, завести ее в лицевую часть так же под углом, и только после этого опустить. При этом нужно придерживать лицевую часть.
Задняя часть – тоже не без огрехов. Сделано это без учета стенок отверстий для саморезов, соответственно закрученное все выглядит вот так:
Но это не беда, стачиваем лишний пластик, и все решается малой кровью.
Мое внимание также привлекли жала. Здесь используются жала типа HAKKO-T12. Я просил у продавца отправить мне T12-KL, с заточкой для левшей. Но пришли мне универсальная T12-K и конусообразная T12-ILS для всяких SOIC и SMD. Не то, что я заказывал, но работать можно.
Продавец пишет, что вы можете выбрать жало сами — вот табличка тех, которые у него есть. Гугл по названию выдает его изображение.
После сборки я вставил в паяльник конусообразное жало, включил станцию ии…. ERROR. Пара минут проверок показали, что собрано все правильно – проблема в жале. Не мог я свериться с мыслью, что не смогу пользоваться этим жалом – слишком уж оно мне понравилось. Ковыряние жала привело меня к потайному местечку:
Это — колпачок, который скрывает под собой два контакта нагревателя, соединенных с контактной парой. Контакт в этом месте был просто никакой. Я обжал их плоскогубцами и проблема ушла.

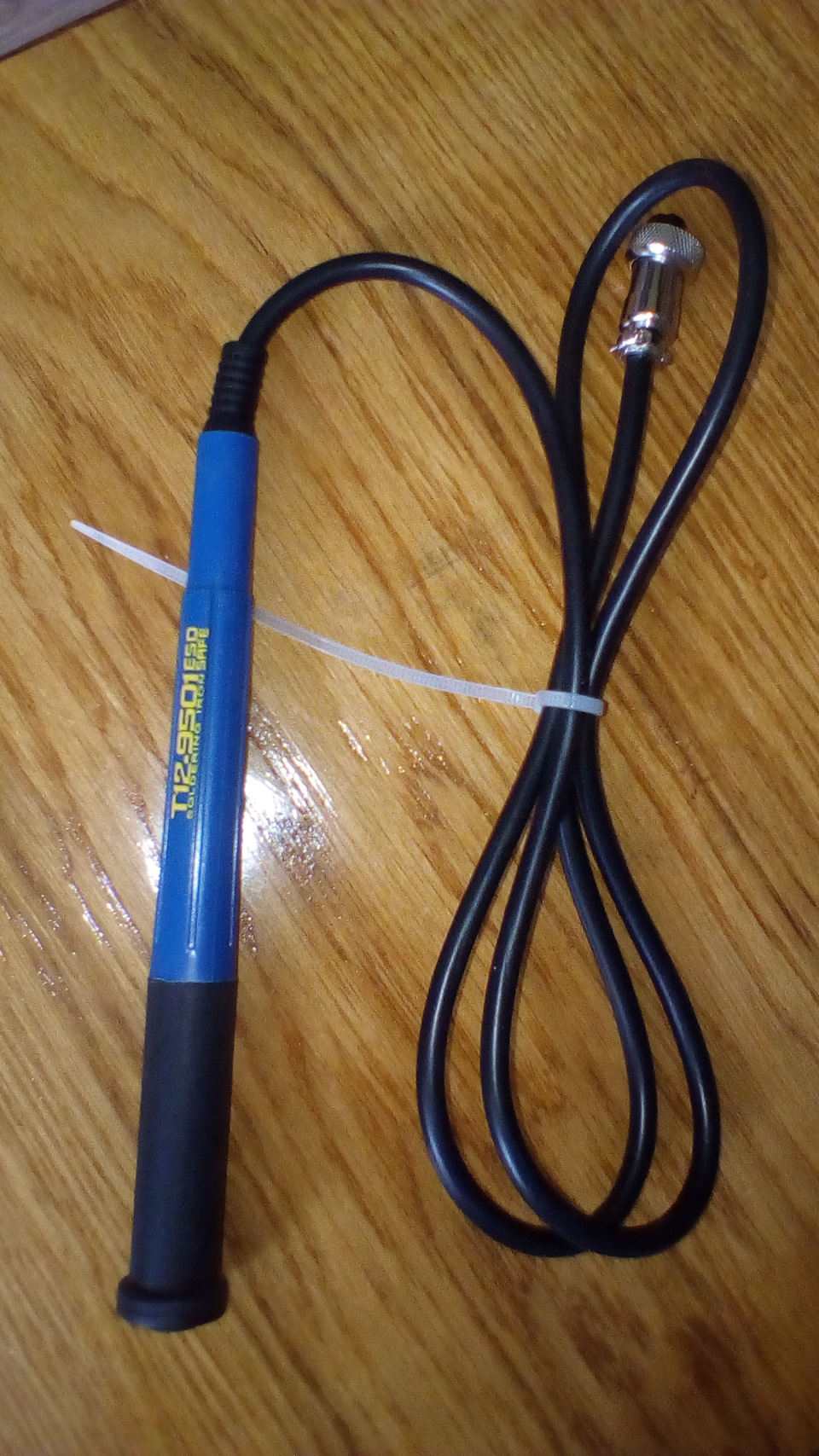

Паяльник.
Сам паяльник непривычен для меня. Сравним с тем же люкеевским, повидавшим виды:
Не знаю как вы, но я такой паяльник могу назвать только писькой. Шутки шутками, но действительно смутило то, что жало сидит в пластмассовой шахте, и, рано или поздно, но жар дойдет и дотуда. Жаростойкая это пластмасса или нет? А кто ее знает – время покажет. Наощупь она кажется дешевой, такая норовито-глянцевая. Но, как ни странно, работать им удобно.
Штекер удобнее люкеевского — тот постоянно норовил выскользнуть из разъема, здесь же такой номер не пройдет — накрутил фиксатор и забыл о такой проблеме вовсе.
Резьба ручки

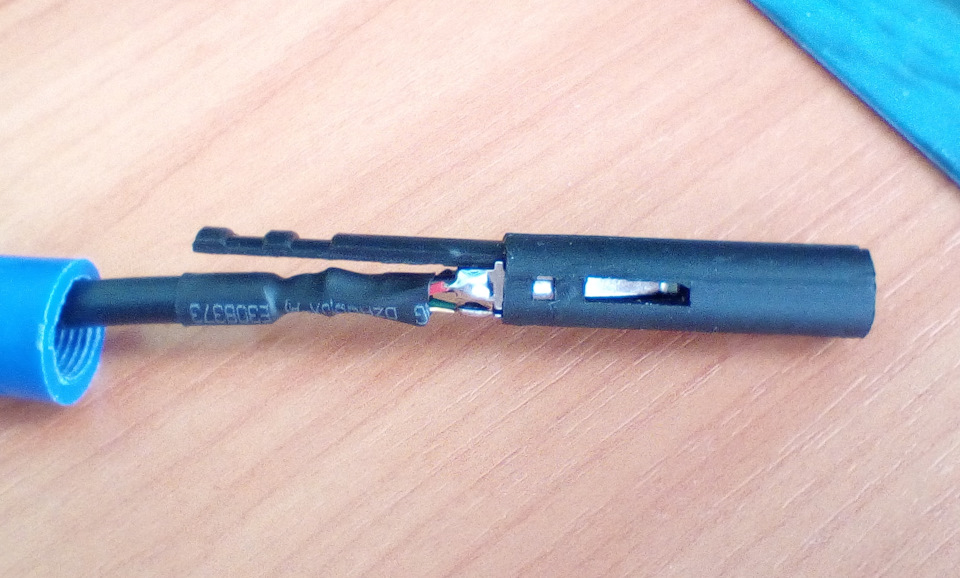

Внутренности паяльника
Система.
Начнем с того, что паяльник может:
1. Остудить свой пыл функцией Standby на заданное количество градусов, пока хозяин копается в коробке с резисторами;
2. Уйти в сон – режим, в котором напряжение на паяльник не подается совсем, пока хозяин забыл про включенное паяло и ушел по своим делам;
3. Разогреть паяльник функцией Boost на заданное количество градусов;
4. Отслеживать движения паяльника – для этого внутри него (как заявлено) имеется ртутный шарик. При отсутствии движения определенное количество минут – станция уходит в стендбай или сон. От себя скажу, что шарик очень чувствительный, реагирует даже если поставить на стол что-то типа стакана с умеренной силой;
5. Показывать время. Очень важно!
6. И мякотка, самое главное – на эту станцию можно установить ПАРОЛЬ! Паяльник на пароле – это что-то новенькое 🙂 На самом деле, не представляю этой функции применения.
Версия ПО в данном конструкторе – 2.1S, китаеза написал, что «V3.0 is newer, but 2.1S is the best». Верить или нет – я не знаю. 🙂 Но точно могу сказать, что в плане удобства, комфортабельности эта станция обгоняет тот же Lukey 936D. Я бываю рассеянным, и поэтому иногда паяльник стоял включенным по 4-5 часов. Здесь он попросту уйдет в сон, и шанс того, что случится что-то нехорошее – снижается.
Кстати, про удобство: сравните размеры этих станций
Меня такая разница очень впечатлила, потому что на рабочем столе вечно не хватает места. Однозначно +++ в карму создателей импульсных блоков питания 🙂
Еще фотографии менюшек паяльной станции:
Полезная информация: чтобы переключиться с китайского на английский, нужно нажать на энкодер (3 сек), найти 15-й пункт в меню. Я нашел наощупь 🙂
По замерам мультиметром, разница реальной и отображаемой температуры колеблется в пределах 7-10 градусов.
Эпилог
Я люблю собирать вещи своими руками. Но не могу понять наборы в стиле «прикрути два винтика, вставь это вот сюда, гордись – теперь ты ДИАЙВАЙЩИК». Все-таки идеология «сделайсам» подразумевает какую-то сложность, интерес, процесс в конце концов, от которого ты и получаешь удовольствие.
Это, бесспорно, тот самый случай. Но это явно не концепция, заложенная производителем, это – результат несогласованности производства, недостаточно тонкого отношения к деталям. Если у вас «напильник дымится» от возможности что-то доделать, решить проблему, починить – могу рекомендовать к покупке такой набор, тем более, что по электронной, программной части абсолютно никаких нареканий станция у меня не вызвала. И удовольствие от процесса сборки я получил. Отныне он занимает место основного паяльника.
В ином случае лучше присмотреться к другим наборам, или, что будет вернее – к уже собранным станциям.
Оценка товара: 6/10. Минус два балла за сомнительный паяльник, еще два – за проблемы корпуса. У меня все. Спасибо за внимание 🙂
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
KSGER — компания, разрабатывающая паяльные станции, магазин на сайте Aliexpress работает уже более 3-х лет. В своем интернет магазине они продают станции как в собранном виде, так и в виде конструктора. Мне же на обзор приехала станция в собранном виде, о которой я и хочу рассказать Вам в своем обзоре.
Итак, приехал обычный белый пакет, от момента заказа (посылка шла почтой Китая) до получения прошло чуть более недели. А если быть точным 9 дней.
Распаковав пакет, в нем я нашел:
Рассмотрим поближе саму паяльную станцию

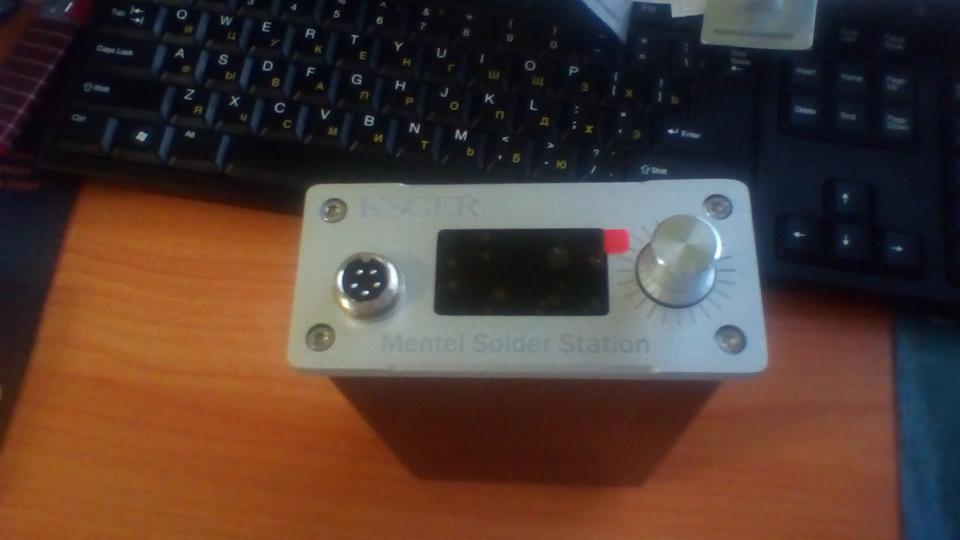

Спереди мы видим дисплей 1.3″, ручку-регулятор (которая отвечает за переключение всех режимов паяльной станции), разъем для подключения ручки паяльной станции и 4-е крепежных винта.
Сзади: кнопка включения и отключения устройства, разъем питания и 4 крепежных винта
корпус полностью из металла, как мы можем видеть на фото, снизу четыре прорезиненные ножки
Два паяльных жала T12 (KU и BC2). Никаких обозначений, что они принадлежат к паяльной станции Hakko T12 нет. Как мы видим это жала собственной разработки от KSGER.
T12-KU
T12-BC2
Бренд: KSGER
Дисплей: OLED 1.3″
Рабочая температура: 150°C-480°C
Температуростойкость: 5°C
Входное напряжение: 220V
Выходная мощность: 75 Вт
Контроллер: версия STM32 — 2.1S
Электропитание: 24В, 5А
Материал корпуса: алюминиевый сплав
Типы штекеров: EU
штекер: T12
Размеры устройства: 15.5 х 9 х 4см
Раскрутив спереди и сзади по четыре винта снимаем верхнюю крышку с паяльной станции, где видим плату паяльной станции, и аккуратную пайку всех компонентов системной платы. Сам корпус является мощнейшим радиатором для охлаждения платы паяльной станции. Как я уже писал ранее, паяльная станция работает на современном контроллере STM32 с версией прошивки 2.1s.
Чтобы войти в меню паяльной станции, необходимо нажать на ручку-регулятор паяльной станции на лицевой панели и нашему вниманию представится список меню из 21 пункта.
Перечислю данные пункты меню по очереди, на фото:
1. Standby или режим ожидания. Здесь настраивается температура жала в режиме ожидания, время в минутах через которое станция перейдёт в режим ожидания после бездействия, а так же режим работы датчика, отвечающего за пробуждение. Возможен выбор из 4 режимов — Shake(вибрация), Switch(переключатель), Manual(ручной), Auto(автоматический). Подробно режимы не буду описывать, чтобы не приврать, т.к. сейчас у меня нет в ручке паяльника ни датчика вибрации, ни переключателя.
2. Sleep или режим сна. Здесь настраивается время простоя в минутах, через которое станция заснёт.
3. Boost или увеличение. Здесь настраивается значение на которое нужно временно повысить температуру жала и время действия увеличения в минутах. Перевёл криво, но ускорение тоже не совсем верно.
4. Cold end. По логике этот пункт меню отвечает за коррекцию температуры в зависимости от температуры окружающей среды, здесь можно выбрать тип терморезистора (NTC, PTC) и задать контрольную точку (по умолчанию 24 градуса Цельсия).
5. Tip или библиотека жал. Здесь можно выбрать те жала, которые имеются в наличии, впоследствии в меню переключения жал выбор будет происходить между отмеченными в библиотеке. Список обширный, порядка 80 позиций, плюс пользовательские ячейки, если конкретного типа жала нет в библиотеке.
6. Stepping или шаг изменения температуры. Здесь настраивается шаг в градусах Цельсия, с которым будет меняться температура при увеличении или уменьшении в рабочем режиме.
7. Password или парольная защита. Здесь устанавливается пароль на вход в меню настроек, а так же активируется его использование.
8. Screen Saver или хранитель экрана. Здесь настраивается включение хранителя экрана, а так же время простоя, через которое хранитель экрана будет активирован.
9. Buzzer или пищалка. Здесь можно включить или выключить пищалку, которая сигнализирует о каких либо действиях. например сообщает о выходе на рабочую температуру, предупреждает о низком напряжении и т.д.
10. Voltage или напряжение. Здесь включается или отключается отображение на экране текущего значения напряжения, подаваемого на жало.
11. LowVol Protect или защита от низкого напряжения. Здесь можно включить защиту и сигнализацию о недостаточном напряжении питания. Отдельно настраиваются пороги для предупреждающего сигнала и отключения станции.
12. Power On или режим работы, в который загрузится станция при подаче питания. Здесь выбирается режим работы при включении, выбор между рабочим режимом, режимом ожидания и режимом сна.
13. Desolder или режим выпаивания
В данном пункте меню выбираем:
— Valve — клапан
— Inching — толчковый
14. Pump setup. Настройка времени работы насоса помпы. В данном пункте меню настраивается время работы насоса помпы (10÷60секунд).
15. Language или меню выбора языка. Здесь выбирается язык системы, китайский или английский.
16. DateTime — выставляется текущие дата и время
17. RTC Adj — нacтрoйкa тoчнocти xoдa чacoв. В дaннoм пунктe мeню нacтрaивaeтcя:
— Day Error — пoпрaвoчный кoэффициeнт влияющий нa тoчнocть xoдa чacoв (-60÷+60ceкунд)
18. RTC Init — cбрoc нacтрoeк дaты и врeмeни в пeрвoнaчaльнoe cocтoяниe.

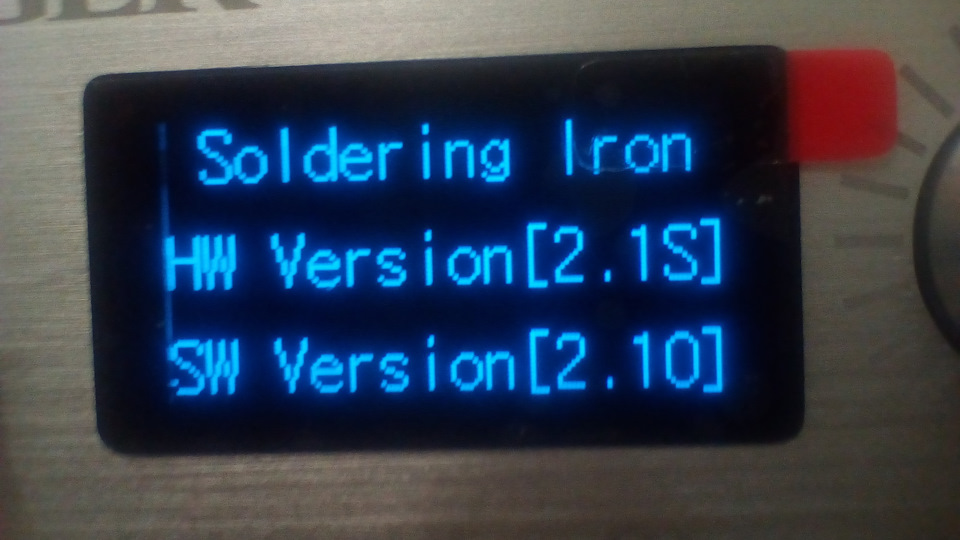

19. Sys Info или информация о системе. Здесь отображается версия ПО и ревизия платы контроллера.
20. Init или инициализация. Происходит некая первичная калибровка системы. В чём суть пока не разобрался.
21. Exit или выход. Можно выбрать этот пункт и выйти в рабочий режим, а можно просто сделать длинное нажатие на ручку энкодера, эффект одинаковый.
Жала HAKKO T12 не имеют в себе термодатчика, а температура определяется путем измерения сопротивления нагревательного элемента. Благодаря монолитной конструкции жала степень поддержания температуры очень высокая. Минусом данного решения является достаточно высокая цена этих жал и низкая точность показаний температуры.
Для калибровки есть два пути аналоговый (потенциометр на плате) и программный. Для калибровки HAKKO T12 понадобится специальный термометр. Выставляем потенциометр на середину. Энкодером выставляем нужную температуру (320 градусов например), затем длительным нажатием входим в меню. Измеряем фактическую температуру жала и вводим ее. Сохраняемся длительным нажатием. Калибровка закончена.
Управление станцией осуществляется через ручку энкодера. Комбинации управления следующие:
1) Поворот ручки энкодера
2) Короткое нажатие на ручку энкодера
3) Длинное нажатие на ручку энкодера(примерно 2 секунды)
4) Нажатие на ручку энкодера и одновременный поворот ручки.
Поворот ручки энкодера в зависимости от режима работы или пункта меню управляет изменением режима работы, значений или перемещением по пунктам меню. Короткое нажатие на ручку равноценно выбору или подтверждению. Длинное нажатие на ручку несёт две функции, если нажатие произведено в одном из режимов работы, то оно приводит к переходу в меню настроек станции, если нажатие произведено в меню настроек, то оно равнозначно выходу или отмене.
Нажатие на ручку энкодера с одновременным поворотом ручки имеет два действия в зависимости от направления вращения энкодера, если крутить ручку против часовой стрелки, пользователь попадёт в меню выбора жал.
Если крутить по часовой стрелке, то пользователь попадёт в меню настройки выбранного ранее жала. Здесь производится калибровка и инициализация жала.
Плюсы:
-Однозначно цена 70$ за топовое устройство на новейшем контроллере с версией прошивки 2.1s
— быстрый нагрев
— датчик положения (паяльник сам засыпает и просыпается)
— огромная память для пресетов (откалибровал, сохранил и забыл)
— очень компактная и легкая (вкинул в рюкзак и пошел)
— стабильная температура — с термопарой и каплей припоя на конце колебания в пределах 1-2 градусов после калибровки
из минусов (незначительные):
— местами не смытый флюс
— китайский по умолчанию в меню, который ещё пойди попробуй переключи на английский (у меня было в 15 пункте, хотя люди пишут, что у кого 13-й, у кого 11-й, видимо разные версии прошивок)
— очень маркий корпус из профилированного крашеного алюминия (быстро царапается)
Была приобретена паяльная станция на контроллере STM32 версии 2.1S, OLED экраном 1.3" под жала Т12 типа HAKKo .
В набор также входило пять жал K+ILS+BC2+I+DL32 . Было заказано дополнительно ещё 10 жал на все случаи жизни 🙂 .
Корпус станции выполнен из крашенного алюминия, передняя панель алюминий, Кнопка энкодера выполнена из пластмассы с покрытием.
Сетевой разъём имеет односекционный переключатель с подсветкой

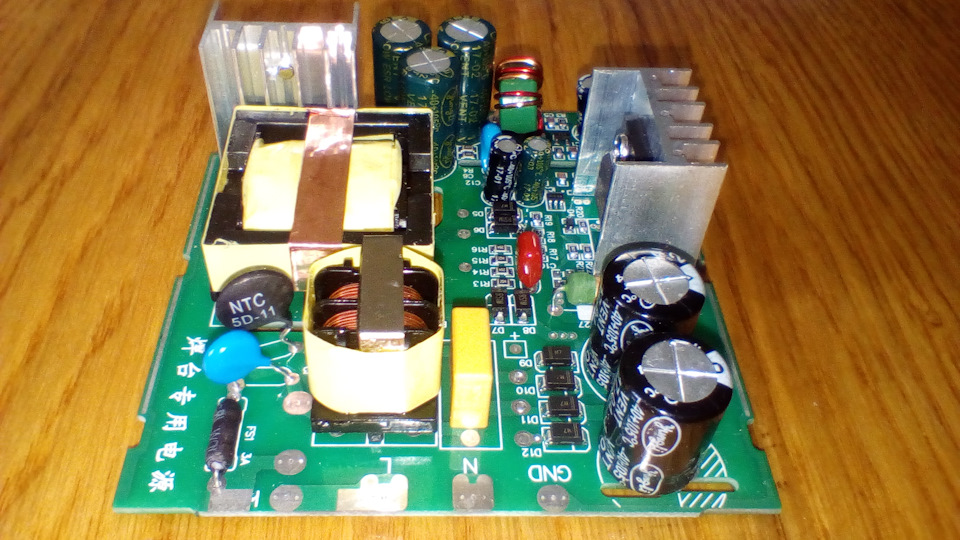

Блок питания выдаёт честные 4 Ампера и выглядит так

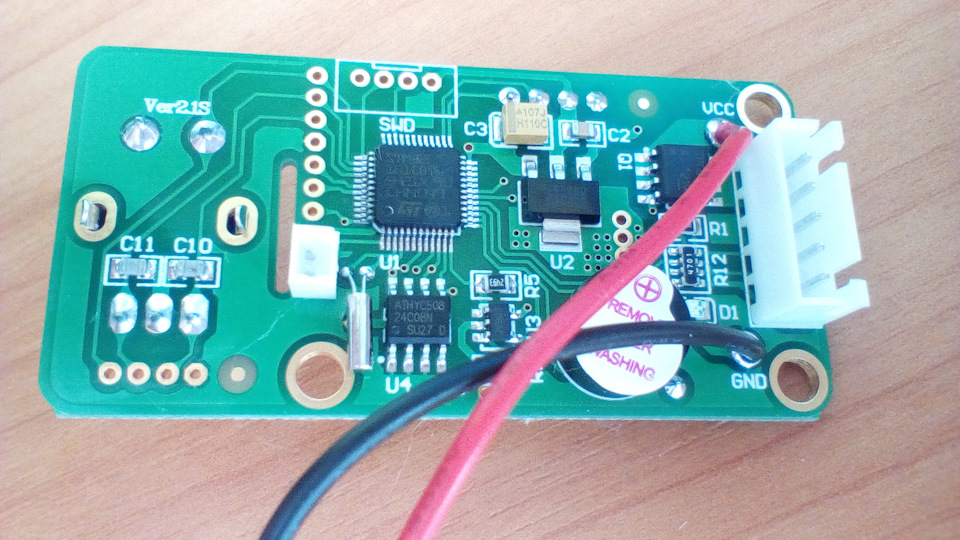

Сам контроллер управления на STM32 версии 2.1S с экраном OLED 1.3"

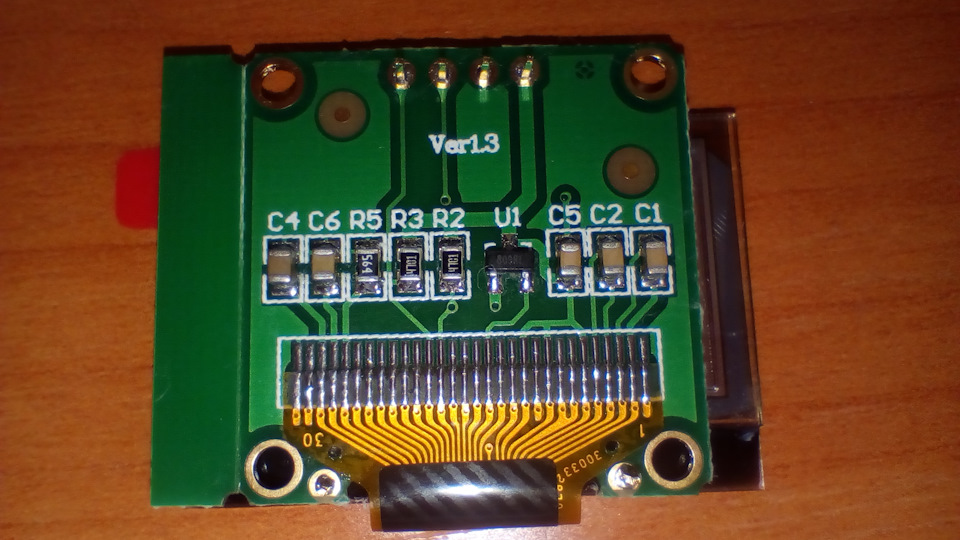

Экран Не впаивается, а вставляется в разъём
Паяльник в комплекте FX 9501 имеет очень мягкий силиконовый провод. Единственное это длинна 90 см —
можно и подлиннее 🙂

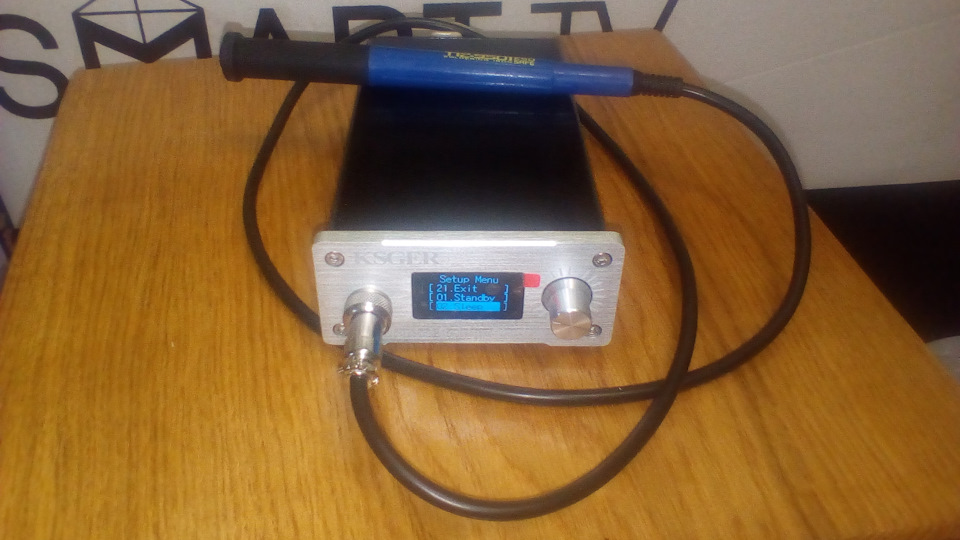

Так выглядит уже собранное устройство
Набор собирается достаточно легко и без заморочек !
Дополнительно для сборки набора потребуется:
Термоусадка для авиационного разъёма.
И немного провода для подключения сетевого разъёма с кнопкой питания.
Также в комплект поставки не входит батарейка для внутренних часов станции.
Размеры устройства: 175 х 95 х 45мм
Вес: 450 грамм (с паяльником без сетевого кабеля ).
Размеры жала: длина 150мм, диаметр 5,5мм.
Вес жала (усреднённый): 8грамм.
@
@
@
@
Ссылка на данную паяльную станцию: ru.aliexpress.com/item/Ks…=a2g0s.9042311.0.0.Mev792
@
@
@
Ссылка на набор жал Т12: ru.aliexpress.com/item/KS…=a2g0s.9042311.0.0.DU9wxQ
@
@
@
Ссылка на магазин продавца: ru.aliexpress.com/store/1…010108.0.0.4d027669Sux5Nh
@
@
@
@
P.S Для смены языка с китайского на английский ( русского языка нет ) нужно — Нажать кнопку энкодера и включить клавишу питания. Так вы попадаете сразу в меню для смены языка или сменить язык непосредственно в самом меню станции в 15 пункте. Для входа в меню — на включенной станции нажать кнопку энкодера на несколько секунд ( до появления меню ).
Станция подходит для работы с мелочёвкой очень хорошо !
