Спецификации
Сравнение продукции Intel®
Основные данные
- Коллекция продукции Наборы микросхем Intel® серии 6
- Кодовое название Продукция с прежним кодовым названием Cougar Point
- Состояние Launched
- Вертикальный сегмент Mobile
- Дата выпуска Q1’11
- Не включенные в план выпуска продукты Нет
- Расчетная мощность 3.9 W
- Условия использования PC/Client/Tablet
Дополнительная информация
- Доступные варианты для встраиваемых систем Да
- Техническое описание Смотреть
- Описание Base PCH
Встроенная в процессор графическая система
- Вывод графической системы LVDS, CRT, Display Port, DVI, HDMI, SVDO
- Кол-во поддерживаемых дисплеев ‡ 2
Варианты расширения
- Поддержка PCI Нет
- Редакция PCI Express 2.0
- Конфигурации PCI Express ‡ x1, x2, x4
- Макс. кол-во каналов PCI Express 8
Спецификации ввода/вывода
- Кол-во портов USB 12
- Общее кол-во портов SATA 6
Спецификации корпуса
- Размер корпуса 25mm x 25mm
Усовершенствованные технологии
- Технология виртуализации Intel® для направленного ввода/вывода (VT-d) ‡ Нет
- Соответствие платформе Intel® vPro™ ‡ Нет
- Версия встроенного ПО Intel® ME Нет
- Технология Intel® HD Audio Да
- Технология Intel® Rapid Storage Да
Безопасность и надежность
- Технология Intel® Trusted Execution ‡ Нет
- Технология Anti-Theft Да
Заказ и соблюдение требований
Информация о заказе и спецификациях
Intel® BD82HM65 Platform Controller Hub
- MM# 914377
- Код SPEC SLJ4P
- Код заказа BD82HM65
- Степпинг B3
Информация о соблюдении торгового законодательства
- ECCN 5A992CN3
- CCATS G071701
- US HTS 8542310001
Информация о PCN/MDDS
SLJ4P
- 914377 PCN | MDDS
Совместимая продукция
Устаревшие процессоры Intel® Core™
Устаревший процессор Intel® Pentium®
Устаревший процессор Intel® Celeron®
Файлы для загрузки и ПО
Дата выпуска
Дата выпуска продукта.
Расчетная мощность
Расчетная тепловая мощность (TDP) указывает на среднее значение производительности в ваттах, когда мощность процессора рассеивается (при работе с базовой частотой, когда все ядра задействованы) в условиях сложной нагрузки, определенной Intel. Ознакомьтесь с требованиями к системам терморегуляции, представленными в техническом описании.
Условия использования
Условия использования — это факторы окружающей среды и эксплуатационные характеристики, соответствующие должному использованию системы.
Для получения информации об условиях использования, относящихся к конкретному SKU, см. отчет PRQ.
Текущую информацию об условиях использования см. в материалах Intel UC (сайт соглашения о неразглашении информации)*.
Доступные варианты для встраиваемых систем
Доступные варианты для встраиваемых систем указывают на продукты, обеспечивающие продленную возможность приобретения для интеллектуальных систем и встроенных решений. Спецификация продукции и условия использования представлены в отчете Production Release Qualification (PRQ). Обратитесь к представителю Intel для получения подробной информации.
Вывод графической системы
Вывод графической системы определяет интерфейсы, доступные для взаимодействия с отображениями устройства.
Поддержка PCI
Поддержка PCI указывает тип поддержки для стандарта Peripheral Component Interconnect
Редакция PCI Express
Редакция PCI Express — это версия, поддерживаемая процессором. PCIe (Peripheral Component Interconnect Express) представляет собой стандарт высокоскоростной последовательной шины расширения для компьютеров для подключения к нему аппаратных устройств. Различные версии PCI Express поддерживают различные скорости передачи данных.
Конфигурации PCI Express ‡
Конфигурации PCI Express (PCIe) описывают доступные конфигурации каналов PCIe, которые можно использовать для привязки каналов PCH PCIe к устройствам PCIe.
Макс. кол-во каналов PCI Express
Канал PCI Express (PCIe) состоит из двух пар каналов сигнализации, один из которых предназначен для приема, а другой — для передачи данных, и этот канал является базовым модулем шины PCIe. Число каналов PCI Express представляет собой общее число каналов, поддерживаемых процессором.
Общее кол-во портов SATA
SATA (последовательный интерфейс обмена данными, используемый для подключения накопителей) представляет собой высокоскоростной стандарт для подключения устройств хранения, таких как жестких дисков и оптических дисков, к материнской плате.
Технология виртуализации Intel® для направленного ввода/вывода (VT-d) ‡
Технология Intel® Virtualization Technology для направленного ввода/вывода дополняет поддержку виртуализации в процессорах на базе архитектуры IA-32 (VT-x) и в процессорах Itanium® (VT-i) функциями виртуализации устройств ввода/вывода. Технология Intel® Virtualization для направленного ввода/вывода помогает пользователям увеличить безопасность и надежность систем, а также повысить производительность устройств ввода/вывода в виртуальных средах.
Соответствие платформе Intel® vPro™ ‡
Технология Intel® vPro™ представляет собой встроенный в процессор комплекс средств управления и обеспечения безопасности, предназначенный для решения задач в четырех основных областях информационной безопасности: 1) Управление угрозами, включая защиту от руткитов, вирусов и другого вредоносного ПО 2) Защита личных сведений и точечная защита доступа к веб-сайту 3) Защита конфиденциальных личных и деловых сведений 4) Удаленный и местный мониторинг, внесение исправлений, ремонт ПК и рабочих станций.
Версия встроенного ПО Intel® ME
Встроенное ПО Intel® Management Engine (Intel® ME) использует встроенные возможности платформы и приложений управления и безопасности для удаленного внеполосного управления сетевыми вычислительными ресурсами.
Технология Intel® HD Audio
Звуковая подсистема Intel® High Definition Audio поддерживает воспроизведение большего количества каналов в более высоком качестве, чем предыдущие интегрированные аудиосистемы. Кроме того, в звуковую подсистему Intel® High Definition Audio интегрированы технологии, необходимые для поддержки самых новых форматов звука.
Технология Intel® Rap >Технология хранения Intel® Rapid обеспечивает защиту, производительность и расширяемость платформ настольных и мобильных ПК. При использовании одного или нескольких жестких дисков пользователи могут воспользоваться преимуществами повышенной производительности и пониженного энергопотребления. При использовании нескольких дисков пользователь получает дополнительную защиту от потери данных на случай сбоя жесткого диска. Эта технология пришла на смену технологии Intel® Matrix Storage.
Технология Intel® Trusted Execution ‡
Технология Intel® Trusted Execution расширяет возможности безопасного исполнения команд посредством аппаратного расширения возможностей процессоров и наборов микросхем Intel®. Эта технология обеспечивает для платформ цифрового офиса такие функции защиты, как измеряемый запуск приложений и защищенное выполнение команд. Это достигается за счет создания среды, где приложения выполняются изолированно от других приложений системы.
Технология Anti-Theft
Технология Intel® для защиты от краж помогает обеспечить безопасность данных на переносном компьютере в случае, если его потеряли или украли. Для использования технологии Intel® для защиты от краж необходимо оформить подписку у поставщика услуги технологии Intel® для защиты от краж.
Дополнительные варианты поддержки Набор микросхем Intel® HM65 Express для мобильных ПК
Вам нужна дополнительная помощь?
Оставьте отзыв
Оставьте отзыв
Наша цель — сделать семейство инструментов ARK максимально полезным для вас ресурсом. Оставьте свои вопросы, комментарии или предложения здесь. Вы получите ответ в течение 2 рабочих дней.
Ваши комментарии отправлены. Спасибо за ваш отзыв.
Предоставленная вами персональная информация будет использована только для ответа на этот запрос. Ваше имя и адрес электронной почты не будут добавлены ни в какие списки рассылок, и вы не будете получать электронные сообщения от корпорации Intel без вашего запроса. Нажимая кнопку «Отправить», вы подтверждаете принятие Условий использования Intel и понимание Политики конфиденциальности Intel.
Вся информация, приведенная в данном документе, может быть изменена в любое время без предварительного уведомления. Корпорация Intel сохраняет за собой право вносить изменения в цикл производства, спецификации и описания продукции в любое время без уведомления. Информация в данном документе предоставлена «как есть». Корпорация Intel не делает никаких заявлений и гарантий в отношении точности данной информации, а также в отношении характеристик, доступности, функциональных возможностей или совместимости перечисленной продукции. За дополнительной информацией о конкретных продуктах или системах обратитесь к поставщику таких систем.
Классификации Intel приведены исключительно в информационных целях и состоят из номеров классификации экспортного контроля (ECCN) и номеров Гармонизированных таможенных тарифов США (HTS). Классификации Intel должны использоваться без отсылки на корпорацию Intel и не должны трактоваться как заявления или гарантии в отношении правильности ECCN или HTS. В качестве импортера и/или экспортера ваша компания несет ответственность за определение правильной классификации вашей транзакции.
Формальные определения свойств и характеристик продукции представлены в техническом описании.
‡ Эта функция может присутствовать не во всех вычислительных системах. Свяжитесь с поставщиком, чтобы получить информацию о поддержке этой функции вашей системой или уточнить спецификацию системы (материнской платы, процессора, набора микросхем, источника питания, жестких дисков, графического контроллера, памяти, BIOS, драйверов, монитора виртуальных машин (VMM), платформенного ПО и/или операционной системы) для проверки совместимости с этой функцией. Функциональные возможности, производительность и другие преимущества этой функции могут в значительной степени зависеть от конфигурации системы.
Расчетная мощность системы и максимальная расчетная мощность рассчитаны для максимально возможных показателей. Реальная расчетная мощность может быть ниже, если используются не все каналы ввода/вывода набора микросхем.
Анонсированные артикулы (SKUs) на данный момент недоступны. Обратитесь к графе «Дата выпуска» для получения информации о доступности продукции на рынке.
Материнские платы
Новый купон пользователя по заказам US $4.00
Гарантия возврата денег Возврат за 15 дней
- Бренд: PCwinmax
- Тип розетки: Сокет PGA 989
- Тип памяти: DDR3
- Применение: Настольный компьютер
- Состояние товара: Новый
- Разъемы: PS2
- Разъемы: SATA
- Разъемы: USB 2.0
- Разъемы: VGA
- Разъемы: DVI
- Чипсет: HM65
- Форм-фактор: Mini-ITX
- Запоминающее устройство: 1 DDR3 DIMM
- С C.P.U.: Да
- Упаковка: Да
- Максимальный объем оперативной памяти: 16 ГБ
- Производитель чипсета: Intel
- warranty: 3 years
Информация о продукте:
CollocateCPU, поддержка процессоров Intel Core i7/процессоров Intel Core i5/процессоров Intel Core i3/процессоров Intel Pentium/процессоров Intel Celeron в LGA 989 и поддержка всех продуктов серии PGA989 pin. Кэш L3 зависит от процессора.
Чипсет:
Intel HM65 QM65 Экспресс-доставка Чипсет
Память:
1 х 1,5 в DDR3 DIMM розетки с поддержкой до 8 гб системной памяти,
Поддержка для DDR3 1600/1333/1066 мгц модулей памяти.
Хранение:
-4 * устройства Serial ATA 2,0
Внутренние разъемы ввода/вывода:
-1 * 24-контактный ATX Мощность разъем
-1 * 4-контактный блок питания ATX 12в Мощность разъем
-2 * USB разъема поддерживают дополнительные 4 usb порта
-2 * порта USB 3,0
-1 * разъем LPC_DEBUG
-1 * аудио разъем передней панели
-1 * разъем панели системы
Порты ввода/вывода на задней панели:
-1 * PS/2 мышь и клавиатура
-1 * VGA
-1 * HDIM
-4 * USB 2,0
-1 * LAN порт (RJ45)
-3 * аудио гнезда
Локальной сети:
Realtek GbE LAN интерфейс (10/100/1000 мбит/с)
Аудио:
Чип, интегрированный Realtek ALC662, поддерживает 5,1 канальный аудиовыход
Форм-фактор:
-Микро-atx (170*170 мм)
Вспомогательное оборудование:
-Руководство пользователя
Полный привод компакт-диска

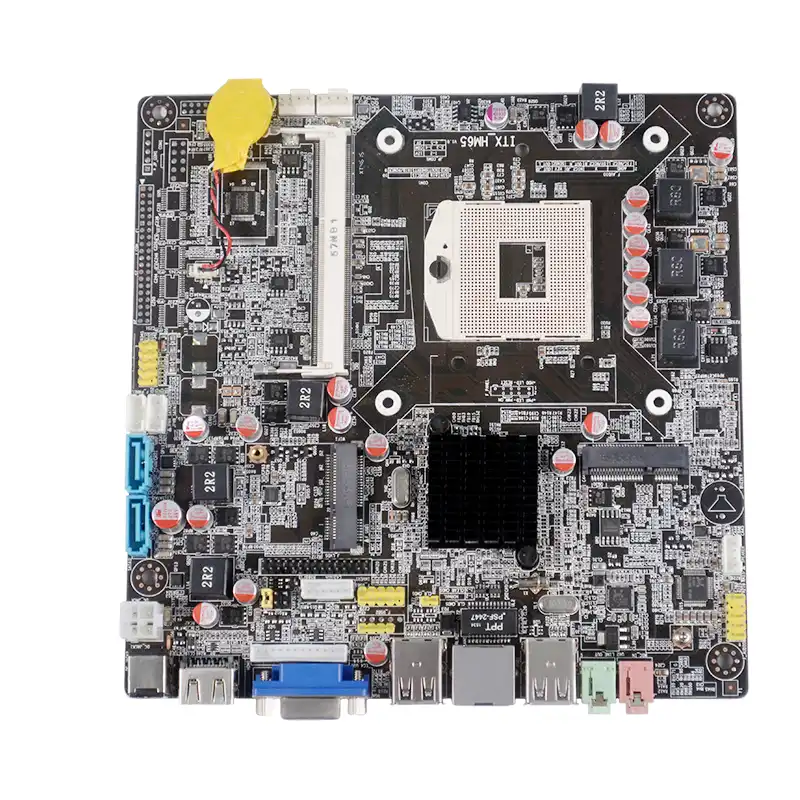

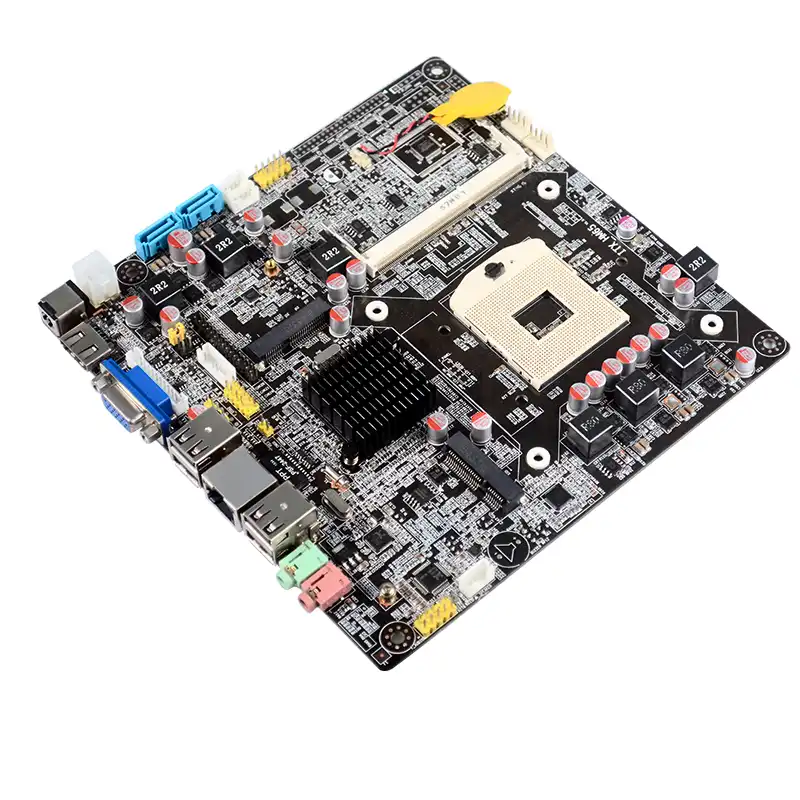

Фотография продукта:
Детали упаковки:
20 штук/картонная коробка
Порты и разъёмы:
Шэньчжэнь Порты и разъёмы, гуандун, китай
Время выполнения заказа:
Отправлено в течение 5 дней после оплаты
Информация о компании:
Shenzhen Tengyatong technology имеет более 20 лет производства настольных материнских плат и графической карты и rams опыт, специализирующийся на R & D, производстве и оптовой продаже; является одним из ведущих производителей настольных материнских плат и графических карт и баранов и т. д. в потребительской электронной промышленности. Мы также первые последователи ARM & Intel платформы интернет вещей технологии исследования и разработки и применения рынка.
У нас сильная техническая команда, профессионалы высокого качества, по всей маркетинговой сети и идеальная система послепродажного обслуживания.
Адрес компании: 1/F, Block 1, Jinxicheng Building, 8 Xiangrong Rd., Jieyu Subdistrict, Longhua Shenzhen Guangdong, China (материк)
Вопросы и ответы:
Вопрос: Вы торговая компания или производитель?
О: мы являемся производителем.
Вопрос: сколько лет вы производите материнскую плату?
О: мы производим материнскую плату более 13 лет
В: я отправлю товар в вашу компанию в первый раз, как я могу вам доверять?
О: мы полностью понимаем, если вы сомневаетесь в нашем первом сотрудничестве. Вы можете посетить нашу компанию или нашу фабрику в любое время.
Привет, Гиктаймс! Память для компьютеров и лэптопов сегодня принято выбирать по принципу «тех же щей, да побольше», как это недавно было с мегапикселями в камерах. А ведь подвохов и нюансов в её покупке предостаточно! Что нужно учитывать, чтобы компьютер не начал «хромать» после апгрейда — выясняем в нашем руководстве.
«Полюби меня такой, какая я есть», — первый и самый распространённый вариант эксплуатации ОЗУ. Грандиозные и будоражащие воображение результаты при апгрейде или покупки с нуля RAM привносит редко, поэтому самым простым и очевидным способом модернизации кажется покупка «чего-нибудь, что заработает на этой материнской плате» в довесок к имеющейся конфигурации. Чаще всего компьютер продолжает работать даже в таком случае, а детали никого не волнуют, ведь правда?
Правила покупки или модернизации ОЗУ просты, или даже примитивны, но не стоит ими пренебрегать
Поэтому сегодня, когда курсы валют прекратили свой бешеный танец, DDR4 превратилась из светлого будущего в замечательное настоящее, а память в целом дешевеет из-за изобилия и производства — самое время ещё раз напомнить общие принципы приобретения RAM и освежить руководство подборкой простых вариантов на этом поприще.
Опытным ПК-пользователям настало самое время зевнуть, потому что мы всё-таки сделаем отсылку к ключевым терминам. Не википедийности ради, а потому, что в числе аудитории этой статьи непременно будут не только лишь все, но и не очень подкованные в вопросах железа читатели.
«Оперативка» или оперативная память — быстрый посредник, который занимается временными задачами по указке процессора, а результаты этих задач по необходимости отправляет на накопитель. Данные хранятся в микросхемах памяти в виде нулей и единиц, а перезаписывается информация благодаря конденсаторам. Конденсатор — это такой «специалист широкого профиля» (может включаться или выключаться), и на основании этой нехитрой логике каждый конденсатор содержит в себе 1 бит информации. Число в заряженном состоянии (заряд выше 50%) приравнивается к единице, в разряженном — к нулю. Все прочие нюансы сводятся к тому, как часто память позволяет считывать с себя информацию, и в каких количествах.
Примитивная иллюстрация работы оперативной памяти
Из этого вытекают и характеристики ОЗУ: ширина шина данных %сколько-то-там-бит% — на неё по нескольким каналам подаётся сигнал с так называемой «базовой частотой», (мол, Иваныч, подай-ка принеси вот это вот), происходит транзакция, и уже с выходного буфера схемы считывается информация с результатом (Петрович, усё сделано), уже с «эффективной частотой».
Даже у крутой по быстродействию оперативной памяти есть такое понятие, как задержки. Их иначе называют тайминги или латентностью (хотя последнее слово мистическим образом не приживается в русском языке). Состоят из пяти цифр, которые в сумме обозначают задержки в каждой из операций. Условно говоря:
1. Время, затрачиваемое на диалог «— эй, ты! — чего тебе?» (время полного доступа)
2. Задержка на установку задачи «так, поди туда, принеси то» (время рабочего цикла)
3. Заминка между окончанием предыдущей задачи и постановкой новой «доделал? Слушай теперь сюда…» (время предварительного заряда RAS)
Зачастую с увеличением частоты памяти увеличиваются и задержки в операциях — то есть, менее быстрый работник иногда может обгонять более «рукастого», если последний подолгу кряхтит и делает «перерывчики». Именно поэтому модули памяти делятся на «граджанские» и геймерские. Чем ниже задержки — тем лучше.
Кстати, пресловутая GDDR в видеокартах в некоторых аспектах похожа на «бытовую оперативку», но управляется с буфером иначе, стоит дороже и работает на более высоких частотах. А вот HBM, которую только начали внедрять в видеоускорители, уже конструктивно сложнее.
И, не издевки ради, а базиса для, покажем новичкам, как сменить ОЗУ в настольных компьютерах или ноутбуках.
