Из предыдущего обзора наши постоянные читатели знают, что 13 сентября 2012 года компания NVIDIA презентовала графические ускорители на GPU NVIDIA GeForce GTX 660, как оптимальный выбор в среднеценовом сегменте для геймеров с ограниченным бюджетом, желающих приобрести или обновить уже устаревшую видеоподсистему на более мощную. К сожалению, в нашу тестовую лабораторию ещё не попал «референсный» образец, однако в очередной раз партнёры калифорнийского гиганта порадовали нас, предоставив в короткие сроки семпл альтернативной версии ускорителя на основе графического процессора NVIDIA GeForce GTX 660.
В этом обзоре мы рассмотрим и протестируем видеокарту GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE OC (GV-N660OC-2GD), имеющую фирменную систему охлаждению, переработанный дизайн платы и заводской разгон.
Спецификация GIGABYTE GeForce GTX 660
GIGABYTE GV-N660OC-2GD
NVIDIA GeForce GTX 660 (GK106)
Microsoft DirectX 11, OpenGL 4.3
Поддержка фирменных технологий
GPU Boost, Adaptive V-Sync, PhysX, SLI, NVIDIA Surround, 3D Vision, CUDA
Частота ядра, МГц
1033 (1098 МГц средняя частота с учетом использования технологии GPU Boost)
Частота памяти (эффективная), МГц
Объём памяти, МБ
Шина памяти, бит
До 2560×1600 Dual-link DVI
До 2048×1536 VGA (через переходник)
До 2560×1600 DisplayPort
До 2560×1600 HDMI
1x DVI-I Dual-Link DVI
1x DVI-D Dual-Link DVI
1x DisplayPort 1.2
1 x HDMI 1.4a
Поддержка HDCP и декодирования HD-видео
Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC. Дополнительный блок аппаратного декодирования NVENC.
Рекомендуемая мощность блока питания, Вт
Свежие драйверы можно скачать:
— сайта производителя GPU.
http://www.gigabyte.ua
Из данных таблицы со спецификациями можно сделать вывод, что перед нами переработанная версия графического ускорителя на основе NVIDIA GeForce GTX 660. Помимо альтернативной системы охлаждения и доработанного дизайна печатной платы, видеокарта GIGABYTE GV-N660OC-2GD имеет заводской разгон графического ядра. Его частота вместо эталонных 980 МГц составляет 1033 МГц (прирост 5%), которая в турбо режиме составляет в среднем 1098 МГц вместо «эталонных» 1033 МГц. Однако эффективная частота видеопамяти стандарта GDDR5 не была повышена в фабричных условиях и составляет «эталонные» 6008 МГц. Теперь непосредственно к упаковке.
Дизайн упаковки графического адаптера GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE OC выполнен в лаконичном фирменном стиле с преобладанием черного цвета в оформлении. На лицевой стороне расположены эмблемы, информирующие о наличие 2 ГБ видеопамяти стандарта GDDR5, графическом ядре GeForce GTX 660, его заводском разгоне, а также наличие фирменной системы охлаждения WINDFORCE.
На обратной стороне коробки приведены краткие спецификации видеокарты на 9 языках (включая русский), а также расширенное описание особенностей фирменной системы охлаждения WINDFORCE и использующейся качественной элементной базы. Здесь же перечислены требования к системе, в которую планируется установка GIGABYTE GV-N660OC-2GD. Отметим, что блок питания в такой системе должен обладать мощностью не менее 450 Вт и быть способным выдавать 24 А по линии +12В.
Помимо самой видеокарты GIGABYTE GV-N660OC-2GD, в коробке мы обнаружили лишь краткую инструкцию по установке и переходник с двух 4-контактных периферийных разъёмов питания на 6-контактный разъём питания видеокарты. Так как это лишь тестовый семпл, поставляемый нам производителем для изучения, то в версии предназначенной для продажи комплектация будет расширена и будет включать ещё диска с драйверами и переходника DVI-to-VGA.
Набор портов для вывода изображения на видеокарте GIGABYTE GV-N660OC-2GD перекочевал от своих «старших» собратьев и имеет следующие разъёмы:
Для большинства пользователей такого набора интерфейсов будет вполне достаточно для повседневной эксплуатации. Приятно отметить, что разъёмы HDMI и DisplayPort имеют полноразмерное исполнение, что избавляет от необходимости использования дополнительных переходников даже при подключении нескольких дисплеев.
Дизайн печатной платы видеокарты GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE отличается от предложенного инженерами NVIDIA. Впрочем, не возникает сомнений, что за основу при разработке был взят именно «эталонный» вариант.
Система стабилизации питания на видеокарте GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE построена по 4+1-фазной схеме (для GPU и чипов памяти соответственно) с применением ШИМ-контроллера OnSemi NCP 5395G, также, в отличие от ZOTAC GeForce GTX 660 c 2 ГБ GDDR5 рассмотренной нами ранее, на каждую фазу выделяется по три полевых транзистора (MOSFET). Отметим, что при производстве видеокарты инженерами GIGABYTE применялись только качественные твердотельные конденсаторы японского производства, что должно положительно повлиять на срок службы продукта и нагрев цепей питания.
Помимо разъёма PCI-Express 3.0 дополнительное питание видеоускорителя GIGABYTE GV-N660OC-2GD обеспечивается через один 6-контактный силовой разъём, установленный на боковой стороне видеокарты.
Наличие разъёма для мостика SLI позволяет объединять две видеокарты на графическом процессоре NVIDIA GeForce GTX 660 любого производителя для совместного расчета графических эффектов и получения повышенной производительности.
Обратная сторона платы практически лишена элементов, за исключением двух танталовых конденсаторов, расположенных напротив графического ядра, четырёх чипов памяти, крепления системы охлаждения и несколько компонентов модуля VRM.
Графический чип NVIDIA GK106, произведенный с соблюдением норм 28 нм техпроцесса, является центральной частью рассматриваемой видеокарты. Он включает 960 универсальных шейдерных процессоров (или ядер CUDA по терминологии NVIDIA) и 24 блока растеризации, а обмен данными с видеопамятью осуществляется через 192-битную шину. Остальные характеристики чипа GK106 приведены на скриншоте выше.
Видеопамять стандарта GDDR5 общим объемом 2 ГБ набрана с помощью восьми чипов по 256 МБ производства компании SAMSUNG. Чипы имеют маркировку K4G20325F0-FC03 и согласно документации могут функционировать на эффективной частоте 6000 МГц.
Одной из ключевых особенностей видеокарты GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE OC является применение фирменной системы охлаждения WINDFORCE 2X, которая, по заявлению производителя, охлаждает чип NVIDIA GK106 намного эффективнее «референсной» турбиной, издавая при максимальной нагрузке не более 31 дБ шума, что мы, безусловно, проверим чуть позже.
Для оптимального использования всей площади алюминиевого теплообменника, конструкция радиатора охладителя включает 4 тепловые трубки с внутренним сечением 8 мм, которые расположены на оптимальном удалении друг от друга и имеют следы пайки, как у основания, так и на рёбрах радиатора, что будет способствовать лучшему теплообмену. Обдув радиатора осуществляется с помощью двух низкооборотистых вентиляторов, которые имеют диаметр крыльчатки 100 мм. Силовые элементы преобразователя питания также взаимодействуют с радиатором через специальную термопрокладку, однако, чипы памяти не контактируют с радиаторами и охлаждаются лишь воздушным потоком.
Для оценки эффективности применяемой системы охлаждения мы провели наш стандартный набор тестов с помощью утилиты MSI Kombustor. Тесты проводились в двух режимах работы кулера: автоматическое управление и максимальная скорость вращения вентиляторов.
При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелось лишь до 61 градуса, а кулер, судя по показаниям мониторинга, работал при этом на 62% своей мощности, практически не издавая шума.
При максимальных оборотах вентиляторов, температура GPU снижается на 3 градусов, при этом шума от видеокарты практически не слышен, что свидетельствует о наличии большого «запаса эффективности» охладителя, которым мы обязательно воспользуемся во время ручного разгона.
При отсутствии нагрузки частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Кулер в таком режиме работает почти бесшумно, а температура графического ядра не превышает отметку 32 градусов.
К сожалению, нам пока ещё не представилась возможность протестировать графический адаптер NVIDIA GeForce GTX 660 «референсного» дизайна, поэтому сравнить эффективность системы охлаждения напрямую с эталоном не получится. Однако эффективность СО WINDFORCE не вызывает сомнения, а её очень низкий уровень шума даже при максимальной нагрузке по достоинству оценят геймеры.
Тестирование
| Процессор | Intel Core i7-980X Extreme Edition (LGA 1366, 6 core, 3,33 ГГц, L3 12 МБ) @4,1 ГГц |
| Материнская плата | MSI Big Bang-XPower (LGA 1366, Intel X58 Express, DDR3, ATX) |
| Кулер | Cooler Master V8 (LGA 1366, 69,69 CFM, 2,94 мм H2O, 17-21 дБ) |
| Оперативная память | 3x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Жесткие диски | 2x 128 ГБ Kingston SSDNow V+ (SNVP325-S2B/128GB) |
| Блок питания | Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ) |
| Корпус | Antec LanВoy Air Yellow (MidiTower, Transformer) |
| Монитор | ASUS VG236H (Full HD, 1920×1080, 3D, 120 Гц) + NVIDIA 3D Vision Kit |
| Операционная система | Microsoft Windows 7 64-bit |
Благодаря небольшому заводскому разгону, по итогам тестирования, видеокарта GIGABYTE GV-N660OC-2GD продемонстрировала увеличенную производительность, в сравнении с практически «эталонными» возможностями видеокарты ZOTAC GeForce GTX 660. Однако в среднем частота смены кадров возросла не более чем на 2,5%, что никак не повлияло на итоговую расстановку сил.
Разгон
В процессе изучения эффективности системы охлаждения видеокарты GIGABYTE GV-N660OC-2GD мы выяснили, что применяемый кулер способен не только успешно справится с охлаждением энергоэффективного графического чипа NVIDIA GK106, но и имеет большой запас эффективности, который может пригодиться энтузиастам при экспериментах с оверклокингом.
Вооружившись утилитой MSI Afterburner, нам удалось разогнать графическое ядро до частоты 1086 МГц (прирост 5%), а эффективная частота памяти составила 6816 МГц (прирост 13%).Также важно отметить, что температура графического чипа не превышала 62 градуса. В таблице ниже вы можете оценить прирост производительности вследствие ручного разгона:
Из предыдущего обзора наши постоянные читатели знают, что 13 сентября 2012 года компания NVIDIA презентовала графические ускорители на GPU NVIDIA GeForce GTX 660, как оптимальный выбор в среднеценовом сегменте для геймеров с ограниченным бюджетом, желающих приобрести или обновить уже устаревшую видеоподсистему на более мощную. К сожалению, в нашу тестовую лабораторию ещё не попал «референсный» образец, однако в очередной раз партнёры калифорнийского гиганта порадовали нас, предоставив в короткие сроки семпл альтернативной версии ускорителя на основе графического процессора NVIDIA GeForce GTX 660.
В этом обзоре мы рассмотрим и протестируем видеокарту GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE OC (GV-N660OC-2GD), имеющую фирменную систему охлаждению, переработанный дизайн платы и заводской разгон.
GIGABYTE GV-N660OC-2GD
NVIDIA GeForce GTX 660 (GK106)
Microsoft DirectX 11, OpenGL 4.3
Поддержка фирменных технологий
GPU Boost, Adaptive V-Sync, PhysX, SLI, NVIDIA Surround, 3D Vision, CUDA
Частота ядра, МГц
1033 (1098 МГц средняя частота с учетом использования технологии GPU Boost)
Частота памяти (эффективная), МГц
Объём памяти, МБ
Шина памяти, бит
До 2560×1600 Dual-link DVI
До 2048×1536 VGA (через переходник)
До 2560×1600 DisplayPort
До 2560×1600 HDMI
1x DVI-I Dual-Link DVI
1x DVI-D Dual-Link DVI
1x DisplayPort 1.2
1 x HDMI 1.4a
Поддержка HDCP и декодирования HD-видео
Есть
Декодирование MPEG-2, MPEG-4, DivX, WMV9, VC-1 и H.264/AVC. Дополнительный блок аппаратного декодирования NVENC.
Рекомендуемая мощность блока питания, Вт
Из данных таблицы со спецификациями можно сделать вывод, что перед нами переработанная версия графического ускорителя на основе NVIDIA GeForce GTX 660. Помимо альтернативной системы охлаждения и доработанного дизайна печатной платы, видеокарта GIGABYTE GV-N660OC-2GD имеет заводской разгон графического ядра. Его частота вместо эталонных 980 МГц составляет 1033 МГц (прирост 5%), которая в турбо режиме составляет в среднем 1098 МГц вместо «эталонных» 1033 МГц. Однако эффективная частота видеопамяти стандарта GDDR5 не была повышена в фабричных условиях и составляет «эталонные» 6008 МГц. Теперь непосредственно к упаковке.
Дизайн упаковки графического адаптера GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE OC выполнен в лаконичном фирменном стиле с преобладанием черного цвета в оформлении. На лицевой стороне расположены эмблемы, информирующие о наличие 2 ГБ видеопамяти стандарта GDDR5, графическом ядре GeForce GTX 660, его заводском разгоне, а также наличие фирменной системы охлаждения WINDFORCE.
На обратной стороне коробки приведены краткие спецификации видеокарты на 9 языках (включая русский), а также расширенное описание особенностей фирменной системы охлаждения WINDFORCE и использующейся качественной элементной базы. Здесь же перечислены требования к системе, в которую планируется установка GIGABYTE GV-N660OC-2GD. Отметим, что блок питания в такой системе должен обладать мощностью не менее 450 Вт и быть способным выдавать 24 А по линии +12В.
Помимо самой видеокарты GIGABYTE GV-N660OC-2GD, в коробке мы обнаружили лишь краткую инструкцию по установке и переходник с двух 4-контактных периферийных разъёмов питания на 6-контактный разъём питания видеокарты. Так как это лишь тестовый семпл, поставляемый нам производителем для изучения, то в версии предназначенной для продажи комплектация будет расширена и будет включать ещё диска с драйверами и переходника DVI-to-VGA.
Набор портов для вывода изображения на видеокарте GIGABYTE GV-N660OC-2GD перекочевал от своих «старших» собратьев и имеет следующие разъёмы:
Для большинства пользователей такого набора интерфейсов будет вполне достаточно для повседневной эксплуатации. Приятно отметить, что разъёмы HDMI и DisplayPort имеют полноразмерное исполнение, что избавляет от необходимости использования дополнительных переходников даже при подключении нескольких дисплеев.
Дизайн печатной платы видеокарты GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE отличается от предложенного инженерами NVIDIA. Впрочем, не возникает сомнений, что за основу при разработке был взят именно «эталонный» вариант.
Система стабилизации питания на видеокарте GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE построена по 4+1-фазной схеме (для GPU и чипов памяти соответственно) с применением ШИМ-контроллера OnSemi NCP 5395G, также, в отличие от ZOTAC GeForce GTX 660 c 2 ГБ GDDR5 рассмотренной нами ранее, на каждую фазу выделяется по три полевых транзистора (MOSFET). Отметим, что при производстве видеокарты инженерами GIGABYTE применялись только качественные твердотельные конденсаторы японского производства, что должно положительно повлиять на срок службы продукта и нагрев цепей питания.
Помимо разъёма PCI-Express 3.0 дополнительное питание видеоускорителя GIGABYTE GV-N660OC-2GD обеспечивается через один 6-контактный силовой разъём, установленный на боковой стороне видеокарты.
Наличие разъёма для мостика SLI позволяет объединять две видеокарты на графическом процессоре NVIDIA GeForce GTX 660 любого производителя для совместного расчета графических эффектов и получения повышенной производительности.
Обратная сторона платы практически лишена элементов, за исключением двух танталовых конденсаторов, расположенных напротив графического ядра, четырёх чипов памяти, крепления системы охлаждения и несколько компонентов модуля VRM.
Графический чип NVIDIA GK106, произведенный с соблюдением норм 28 нм техпроцесса, является центральной частью рассматриваемой видеокарты. Он включает 960 универсальных шейдерных процессоров (или ядер CUDA по терминологии NVIDIA) и 24 блока растеризации, а обмен данными с видеопамятью осуществляется через 192-битную шину. Остальные характеристики чипа GK106 приведены на скриншоте выше.
Видеопамять стандарта GDDR5 общим объемом 2 ГБ набрана с помощью восьми чипов по 256 МБ производства компании SAMSUNG. Чипы имеют маркировку K4G20325F0-FC03 и согласно документации могут функционировать на эффективной частоте 6000 МГц.
Одной из ключевых особенностей видеокарты GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE OC является применение фирменной системы охлаждения WINDFORCE 2X, которая, по заявлению производителя, охлаждает чип NVIDIA GK106 намного эффективнее «референсной» турбиной, издавая при максимальной нагрузке не более 31 дБ шума, что мы, безусловно, проверим чуть позже.
Для оптимального использования всей площади алюминиевого теплообменника, конструкция радиатора охладителя включает 4 тепловые трубки с внутренним сечением 8 мм, которые расположены на оптимальном удалении друг от друга и имеют следы пайки, как у основания, так и на рёбрах радиатора, что будет способствовать лучшему теплообмену. Обдув радиатора осуществляется с помощью двух низкооборотистых вентиляторов, которые имеют диаметр крыльчатки 100 мм. Силовые элементы преобразователя питания также взаимодействуют с радиатором через специальную термопрокладку, однако, чипы памяти не контактируют с радиаторами и охлаждаются лишь воздушным потоком.
Для оценки эффективности применяемой системы охлаждения мы провели наш стандартный набор тестов с помощью утилиты MSI Kombustor. Тесты проводились в двух режимах работы кулера: автоматическое управление и максимальная скорость вращения вентиляторов.
При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелось лишь до 61 градуса, а кулер, судя по показаниям мониторинга, работал при этом на 62% своей мощности, практически не издавая шума.
При максимальных оборотах вентиляторов, температура GPU снижается на 3 градуса, при этом шум от видеокарты практически не слышен, что свидетельствует о наличии большого «запаса эффективности» охладителя, которым мы обязательно воспользуемся во время ручного разгона.
При отсутствии нагрузки частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Кулер в таком режиме работает почти бесшумно, а температура графического ядра не превышает отметку 32 градусов.
К сожалению, нам пока ещё не представилась возможность протестировать графический адаптер NVIDIA GeForce GTX 660 «референсного» дизайна, поэтому сравнить эффективность системы охлаждения напрямую с эталоном не получится. Однако эффективность СО WINDFORCE не вызывает сомнения, а её очень низкий уровень шума даже при максимальной нагрузке по достоинству оценят геймеры.
При тестировании использовался Стенд для тестирования Видеокарт №3
| Процессор | Intel Core i7-980X Extreme Edition (LGA 1366, 6 core, 3,33 ГГц, L3 12 МБ) @4,1 ГГц |
| Материнская плата | MSI Big Bang-XPower (LGA 1366, Intel X58 Express, DDR3, ATX) |
| Кулер | Cooler Master V8 (LGA 1366, 69,69 CFM, 2,94 мм H2O, 17-21 дБ) |
| Оперативная память | 3x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Жесткие диски | 2x 128 ГБ Kingston SSDNow V+ (SNVP325-S2B/128GB) |
| Блок питания | Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ) |
| Корпус | Antec LanВoy Air Yellow (MidiTower, Transformer) |
| Монитор | ASUS VG236H (Full HD, 1920×1080, 3D, 120 Гц) + NVIDIA 3D Vision Kit |
| Операционная система | Microsoft Windows 7 64-bit |
Выберите с чем хотите сравнить GeForce GTX 660 2GB GDDR5 GIGABYTE OC WINDFORCE
Благодаря небольшому заводскому разгону, по итогам тестирования, видеокарта GIGABYTE GV-N660OC-2GD продемонстрировала увеличенную производительность, в сравнении с практически «эталонными» возможностями видеокарты ZOTAC GeForce GTX 660. Однако в среднем частота смены кадров возросла не более чем на 2,5%, что никак не повлияло на итоговую расстановку сил.
Разгон
В процессе изучения эффективности системы охлаждения видеокарты GIGABYTE GV-N660OC-2GD мы выяснили, что применяемый кулер способен не только успешно справится с охлаждением энергоэффективного графического чипа NVIDIA GK106, но и имеет большой запас эффективности, который может пригодиться энтузиастам при экспериментах с оверклокингом.
Вооружившись утилитой MSI Afterburner, нам удалось разогнать графическое ядро до частоты 1086 МГц (прирост 5%), а эффективная частота памяти составила 6816 МГц (прирост 13%).Также важно отметить, что температура графического чипа не превышала 62 градуса. В таблице ниже вы можете оценить прирост производительности вследствие ручного разгона:
Futuremark 3DMark Vantage
Futuremark 3DMark 11
Crysis Warhead, DirectX 10, Maximum Quality, fps
Crysis Warhead, DirectX 10, Maximum Quality, AA4x/AF16x, fps
Far Cry 2, DirectX 10, Ultra Quality, NO AA/AF, fps
Far Cry 2, DirectX 10, Ultra Quality, fps
Aliens vs. Predator DX11 Benchmark, Maximum Quality, NO AA/AF, fps
Aliens vs. Predator DX11 Benchmark, Maximum Quality, AA4x/AF16x, fps
Colin McRae: DiRT 2, DirectX 11, Maximum Quality, NO AA/AF, fps
Colin McRae: DiRT 2, DirectX 10, Maximum Quality, AA4x/AF16x, fps
Metro 2033 Benchmark, DirectX 11, Maximum Quality, NO AA / AF4x, fps
Metro 2033 Benchmark, DirectX 11, Maximum Quality, AA4x/AF16x, fps
В среднем, благодаря ручному повышению частот нам удалось получить ещё 6,6% к производительности, что является далеко не рекордным показателем для решения среднего класса. Такую прибавку к быстродействию с трудом можно заметить невооружённым взглядом, и повлиять на итоговую расстановку сил в этом случае оверклокинг не может. Немаловажно, что разгонный потенциал нашего тестового семпла, судя по всему, ограничивался не эффективностью системы охлаждения, которая отлично справилась с рассеиванием большего количества тепла, а самими возможностями чипа NVIDIA GK106.
Выводы
Видеокарта GIGABYTE GeForce GTX 660 2 ГБ GDDR5 WINDFORCE OC (GIGABYTE GV-N660OC-2GD)в целом оставила о себе прекрасные впечатления. Фирменная система охлаждения WINDFORCE 2X отлично справляется с охлаждением чипа NVIDIA GK106, а её минимальный уровень шума позволит с полным комфортом наслаждаться звуковыми эффектами. Ещё достоинствами GIGABYTE GV-N660OC-2GD можно считать достаточно хороший уровень производительности, поддержку всех передовых технологий и полноразмерных разъёмов, как у «флагмана» GeForce GTX 680. Однако при всех его достоинствах ценовая политика, на сегодняшний день, не в пользу продуктов на GeForce GTX 660, поэтому и приобретение данной карты в ближайшее время мало оправдано с точки зрения цены/производительности. Как показывает практика, спустя некоторое время цена на видеокарты с графическим чипом GeForce GTX 660 перейдёт из разряда «новинки», из-за недавнего релиза, в разряд «оптимального средне ценового» продукта и тогда его приобретение будет более чем оправданно.
- Характеристики
- Обзоры 5
- Отзывы 55
- Вопрос-ответ 388
- Сертификаты 2
Давно хотелось собрать систему с двумя видео картами, да все как то не получалось… Потом я забросил на время стационарный компьютер, пользовался ноутами. Старый комп на Phenom II и GTX 280 полтора года стоял без дела. Постепенно назрел вопрос двух компов дома – мне и жене, одного ноута нам не хватало. Был откопан и запущен старый комп, который на удивление бодро работает и даже тянет современные игрушки на высоких настройках без сглаживания (на мониторе 1680х1050). Но руки чесались собрать современный комп, и если раньше упор делался на разгоне всего по максимуму, то теперь во главу угла поставлен уровень шума.
Почитав обзоры пришёл к выводу, что связка из двух видео карт средне-высокого уровня должна быть эффективнее одной топовой при схожем энергопотребление, поэтому выбирал из GeForce GTX 66х (более младшие модели не имеют режима SLI) и AMD Radeon HD 78xx. Самый бюджетный вариант две AMD Radeon HD 7850 ОС обойдется примерно в 12 т.р. Альтернатива от GeForce две GTX 660 ОС обойдутся чуть более, чем в 13 т.р. Оба решения практически равны по производительности. На стороне HD 7850 ОС лучший разгонный потенциал, меньшая цена, меньше энергопотребление в режиме полной нагрузки. На стороне GTX 660 ОС лучшая стабильность, чуть лучшая масштабируемость в двухкартовом режиме, по отзывам покупателей меньший уровень брака. Огромным плюсом GTX 660 и HD 7850 над старшими картами является один разъем дополнительного питания вместо двух у GTX 660 TI и HD 7870 – подойдет типовой недорогой блок питания на 550 ВТ и более, не надо городить систему с переходниками питания от двух PATA на один PCI-E.
Выбор был сложен, но в итоге купил две GIGABYTE GV-N660OC-2GD. Почему GIGABYTE? Понравилась система охлаждения (должна быть тихой), адекватная цена и высокий уровень штатного разгона.

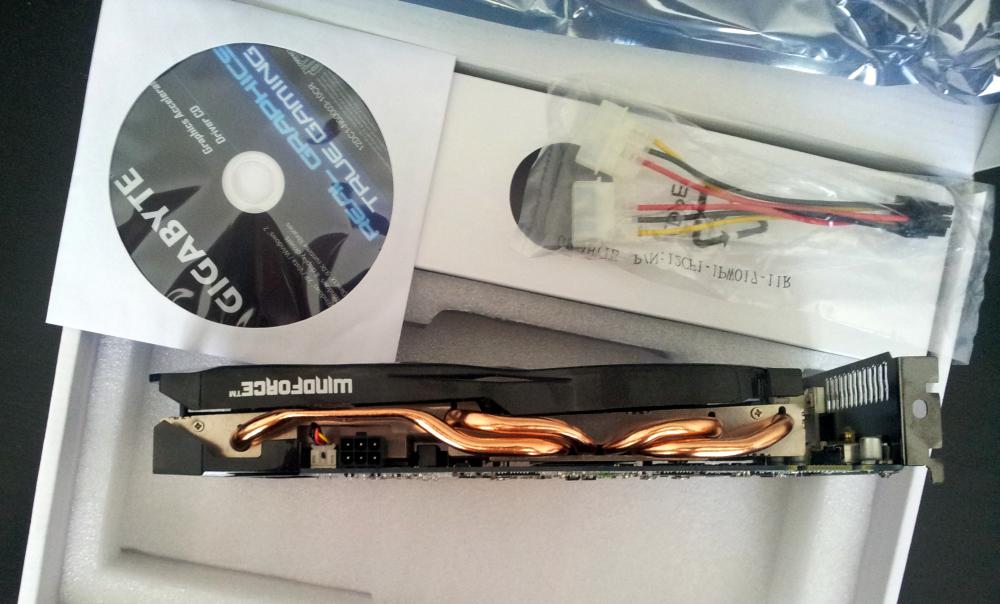

Карта продается в небольшой, я бы сказал компактной, коробке. Комплектация небогатая – сама карта, заглушки на разъемы, переходник питания да диск с драйверами.
Мостика SLI нет, это надо учитывать, у меня мостик SLI был в комплекте к материнской плате. Сама карта длиннее референсной за счет выдающегося за пределы текстолита радиатора, но за пределы материнской платы не выступает.

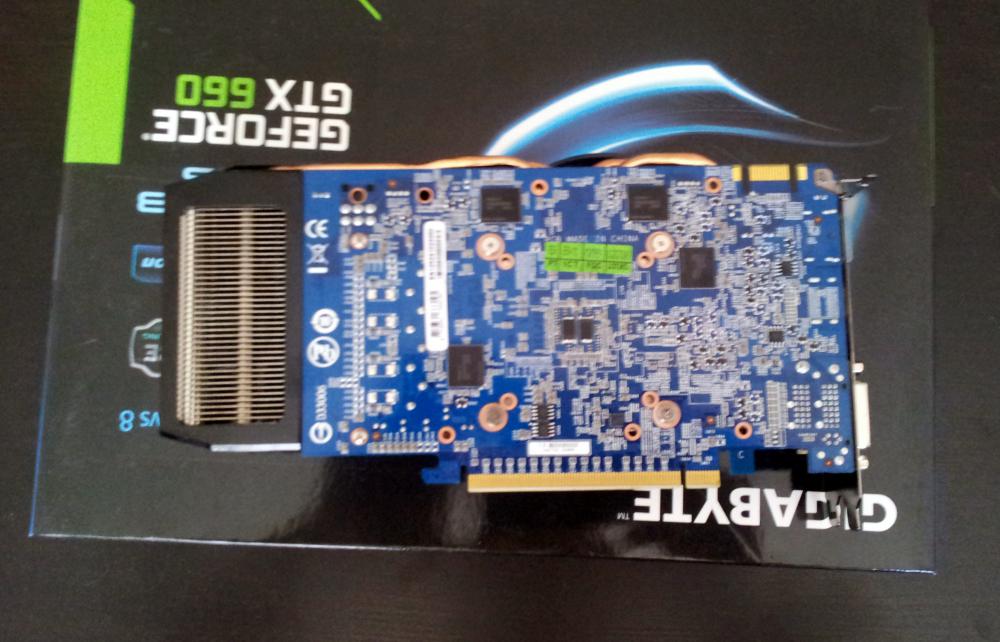

Радиатор охлаждает не только процессор, но и память со стабилизаторами, это хорошо. ИМХО, смотрится карта в сборе с материнкой хорошо, намного лучше референсной.

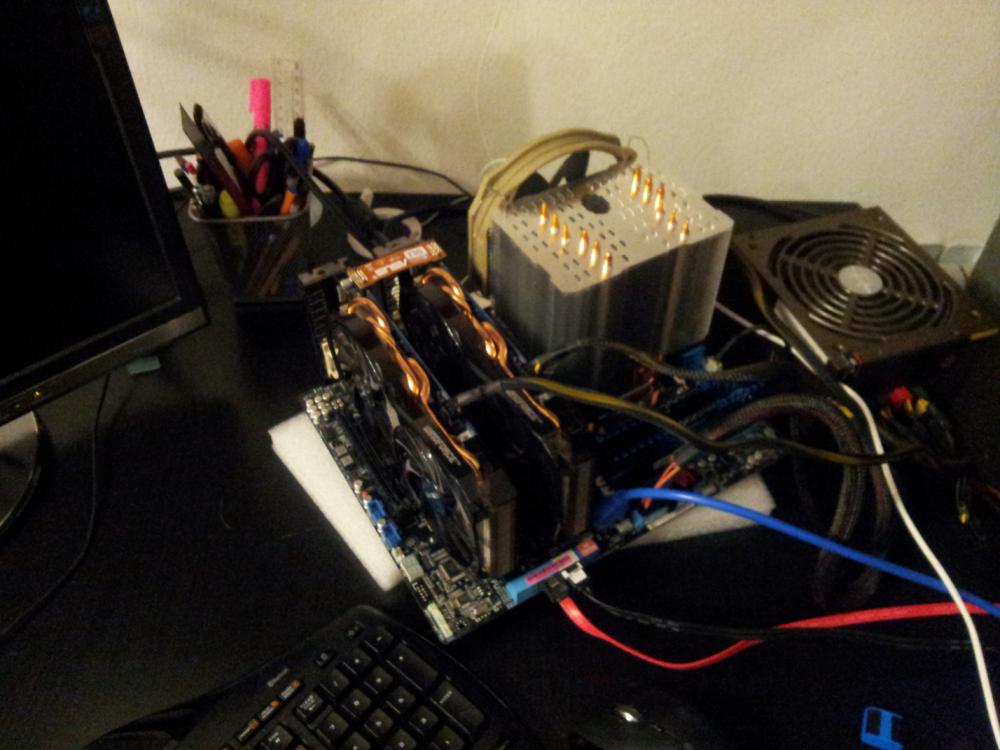

Для тестирования видео карт и системы в целом был собран следующий открытый стенд:
процессорINTEL Core i5 3570K,
куллер Thermalright HR-02 Macho rev. A,
материнская плата ASUS P8Z77-V DELUXE,
память CORSAIR Vengeance CMZ8GX3M2A1600C9 DDR3- 2x 4Гб,
Блок питания Termaltake RX600 Вт.
Приступим к тестированию. Условия такие:
Операционная система Windows 7
Утилита контроля параметров и разгона msi afterburner
Benchmark UNIGINE Heaven DX11 v3
| Render: | direct3d11 |
|---|---|
| Mode: | 8xAA fullscreen |
| Shaders: | high |
| Textures: | high |
| Filter: | trilinear |
| Anisotropy: | 16x |
| Occlusion: | enabled |
| Refraction: | enabled |
| Volumetric: | enabled |
| Tessellation: | normal |
В тесте Heaven минимальная частота кадров сильно скачет в зависимости от прогона, если смотреть на мгновенный FPS, то ниже 30 он не падает, но в конце теста минимальное колличество кадров почему то ниже 30. Думаю, это связано с какими то кратковременными лагами драйверов видео карты или самого теста. Вот например типичная картина характеристик карты из msi afterburner при прогоне Heaven:

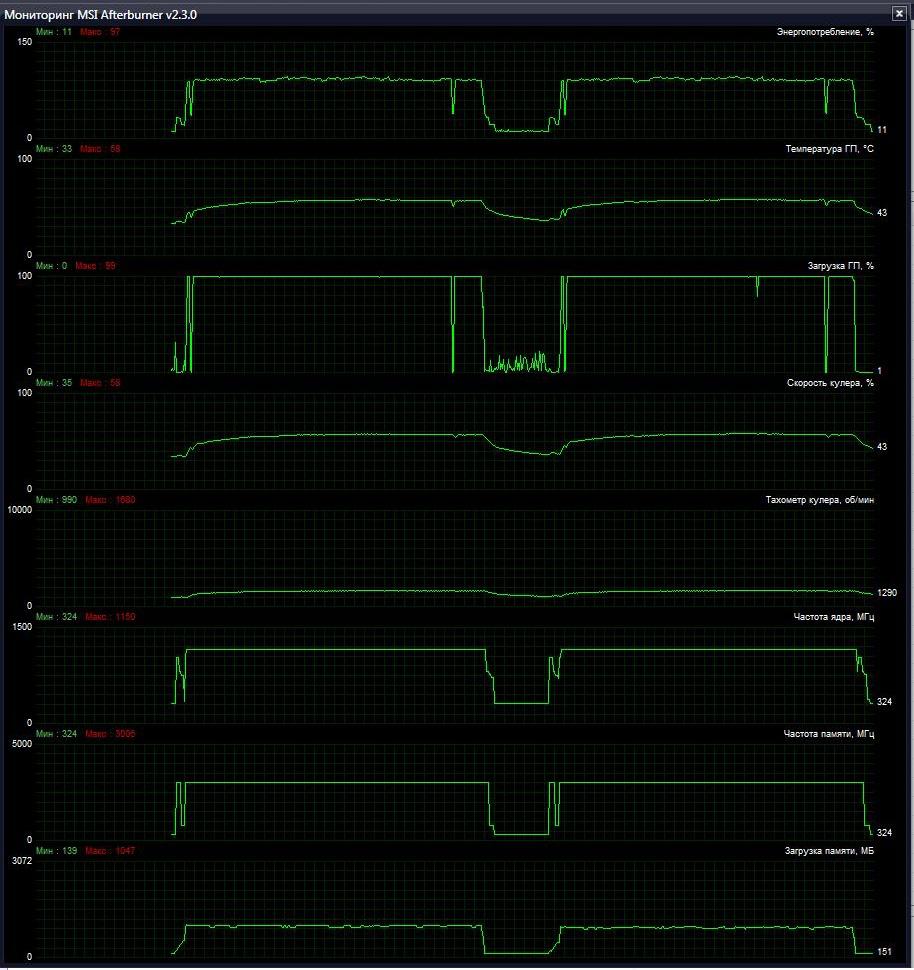

Хорошо видна просечка загрузки ГП в начале и ближе к концу теста, они могли дать просадку минимального FPS. Максимальная температура ГП достигла 58 градусов, что совсем не много. При этом куллер разогнался всего на 56%, это же какой запас имеет система охлаждения! Надо срочно подразогнать видео карту. Но, посмотрите внимательнее на частоту ГП во время теста, она равна 1150 МГц, когда в технической документации фигурирует число 1098 в режиме Boost. Любопытно. Также стоит отметить загрузку памяти видео карты – всего 1047 Мб.

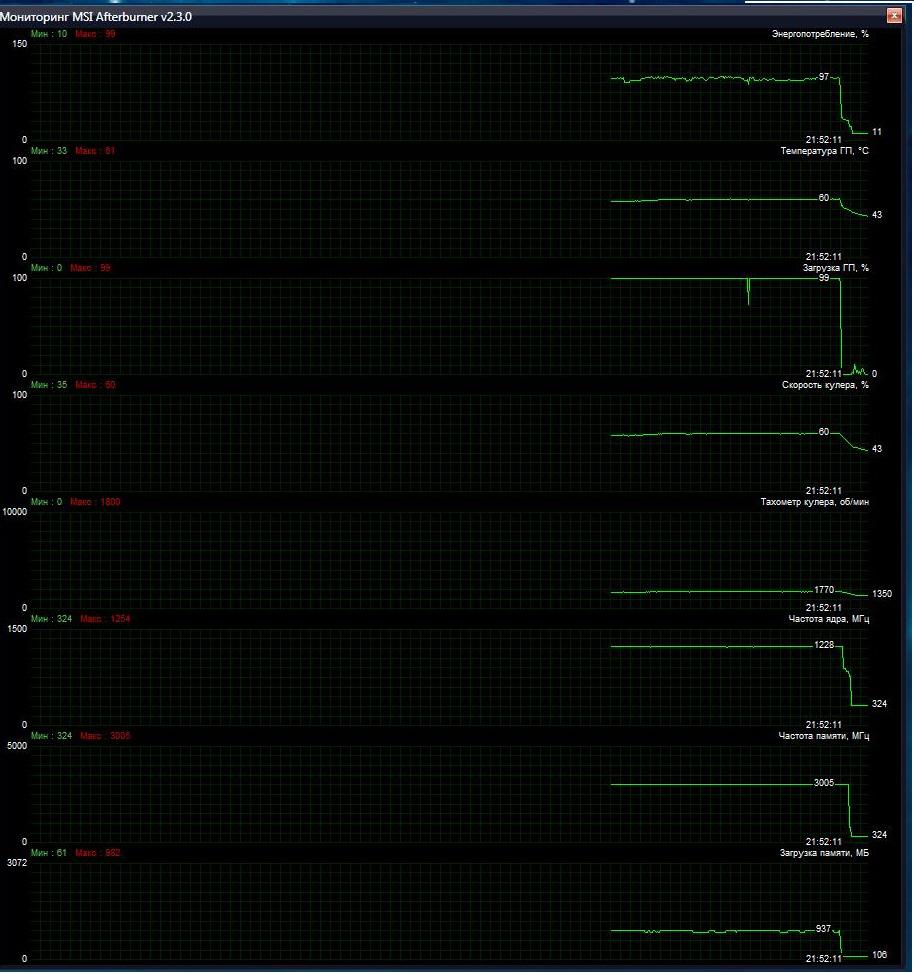

При разгоне первой видио карты меня постигла неудача, при попытке накинуть хотя бы 20 МГц сверху терялась стабильность работы системы и пройти Heaven полностью ни разу пройти не удалось …. Вторая видео карта стабильно заработала на частоте 1228 МГц, но прирост FPS в Heaven составил всего 1,4 FPS или 3% при приросте в частоте 7 % – вряд ли оно того стоит.
Заблокировав возможность изменять напряжение питания процессора, NVidia положила крест на возможность разгона своих адаптеров. Жаль, система охлаждения GIGABYTE явно обладает большим потенциалом…
Теперь одночиповая конфигурация в разрешение 1920х1080.
Частота кадров упала не сильно – на 13 % в Heaven, на 17% в Sleeping Dogs и на 19% в Hitman. Для справки, количество обрабатываемых пикселей при переходе от 1680х1050 к 1920х1080 увеличилось на 17,5%. То есть производительность деградирует в соответствии с увеличением разрешения. Наибольшая загрузка оперативной памяти наблюдалась в Hitman и составила 1522 Мб.
Для включения режима SLI надо зайти в панель управления NVidia и в разделе Параметры 3d-настройка SLI поставить галку напротив включить SLI. В разрешение 1680х1050 получаем:

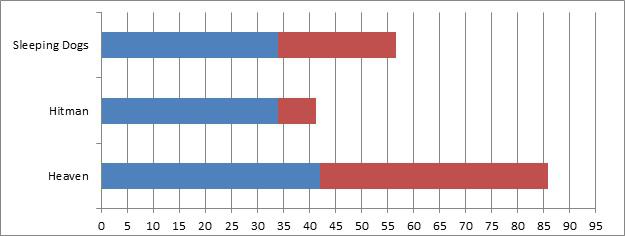

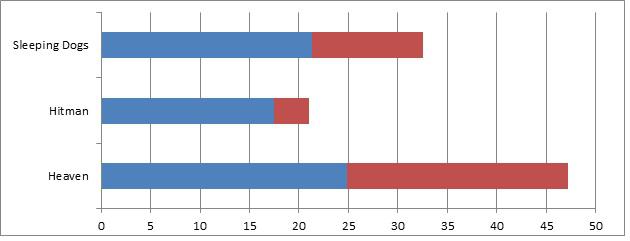

Прирост в Heaven 82%, в Hitman 96%, в Sleeping Dogs 74%. Впечатляет! И самое главное – прирост минимального FPS приблизительно такой же, не зря программисты NVidia едят свой хлеб!
В разрешение 1920х1080 получаем:

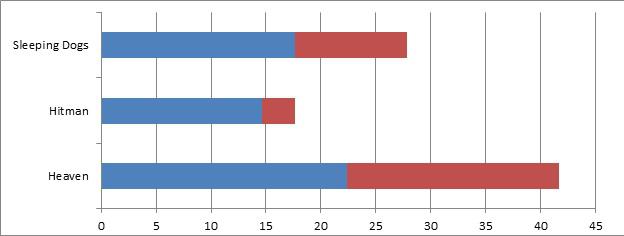

Прирост в Heaven 80%, в Hitman 96%, в Sleeping Dogs 93%. Видимо на разрешение 1680х1050 Sleeping Dogs уперся в процессор и не смог показать такого же прироста FPS от второй карты, как при разрешении 1920х1080.
А вот как ведут себя видео карты в SLI – температура первого адаптера выросла до 68 градусов, второй же показал всего 55 градусов. Это связано с тем, что приток свежего воздуха к первому адаптеру блокирует второй. В свою очередь, первый адаптер “обдувает” печатную плату второго сзади, что приводит к падению его рабочей температуры. Красноречиво выглядит график загрузки адаптеров, где видно, что первая карточка загружена слабее второй, а это прямые потери в FPS. Обороты вентилятора первого адаптера ожидаемо выросли, на 7%.
Ну и напоследок тест 3D производительности. В качестве монитора выступал 3D LCD телевизор, прогонялся тест Heaven с включенным выводом трехмерной картинки методом последовательного формирования кадров для левого и правого глаз. Теоретически, FPS должны упасть в два раза, но посмотрим что получиться:
Действительно, количество FPS упало в два раза на одиночной видео карте. Однако, SLI режим дал прирост всего 61%, так что программистам NVidia еще есть на чем поработать.
А теперь о неприятном. При включение SLI на Windows 7 SP1 и видео драйверах старше 267.xx в некоторых играх наблюдается мерцание. Например в Sleeping Dogs. Говорят, надо сносить SP1 или переходить на Windows 8, для себя решил проблему следующим образом: после загрузки винды запускаю бенчмарк Hitman: Absolution – он вылетает с ошибкой и сообщением о перезапуске драйверов, дальше играем без проблем вплоть до следующей перезагрузки.
Выводы по тестированию
Результаты моего тестирования хорошо лежаться на данные, полученные такими ресурсами, как THG и Overclokers, а из анализа их результатов складывается следующая картина.
- Производительность GIGABYTE GV-N660OC-2GD очень близка к GTX660 TI. Этот вывод я делаю на основе сравнений своих результатов и результатов Overclokers в Heaven.
- Производительность двух GIGABYTE GV-N660OC-2GD в режиме SLI в среднем равна одной NVidia Titan!
- Производительность двух GIGABYTE GV-N660OC-2GD в режиме SLI в среднем примерно на 30% больше, чем у GTX680.
- Две GIGABYTE GV-N660OC-2GD стоят дешевле одной GTX680 более чем на 1500 р и дешевле одной NVidia Titan более чем на 16000 р. (на момент обзора).
- Энергопотребление системы в целом из двух GIGABYTE GV-N660OC-2GD в режиме нагрузки примерно равно энергопотреблению с одной NVidia Titan и на 10% больше чем с одной GTX680.
Плохая совместимость SLI с Windows 7 SP1….
Если отбросить гипотетические проблемы с производительностью в новых играх из за не оптимизированных драйверов, которые могут быть и у одночиповой карты, то получается парадоксальная картина – покупка GTX680 может быть оправдана ТОЛЬКА при условие, что будет собрана сверх много потребляющая SLI или 3- SLI связка для игры на нескольких мониторах или при разрешение 2560×1440 (при этом нужно покупать версию GTX680 с 4 Гб оперативки, а она дороже). Оправдать покупку NVidia Titan просто нечем, потому что 2хGTX680 SLI при той же цене кладет его на лопатки.
При этом, включение фильтрации сильно нагружает видяхи, но на высоких разрешениях не дает улучшения качества картинки да и многими ультра настройками графики можно пожертвовать без заметного ухудшения качества, что сэкономит оперативную память видео карты. До сих пор одной из самых требовательных игор является Metro2033, а многие современные проекты заметно менее требовательны к графике, так что даже одной GTX660 достаточно для комфортной игры в FullHD 95% новейших игр. Двух GTX660 достаточно, чтобы тупо выкручивать настройки на максимум ни о чем не задумываясь. И я не думаю, что выход консолей третьего поколения сильно поменяет ситуацию.
Выводы по GIGABYTE GV-N660OC-2GD
У GIGABYTE получилась отличная видео карта. В простое шум от системы охлаждения теряется на фоне шума от блока питания, а при полной нагрузке он остается на комфортно невысоком уровне даже в SLI связке – можно спокойно играть и не мешать спать другим) При этом потенциал системы охлаждения полностью не раскрыт. Нагрев видео карты до 68 градусов в SLI связке также стоит отнести в плюс GIGABYTE, как и высокий уровень пред разгона, позволяющей ей практически сравняться с GTX660 TI на базовых частотах. И только одно НО смазывает впечатление – одна из двух карт пред разогнана до предела совсем без запаса. Это может впоследствии привести к возникновению редко появляющихся лагов и придется уменьшать частоту процессора. В общем, рекомендую к приобретению.
