На сегодняшний день геймерам представлены различные графические ускорители, удовлетворяющие всем основным требованиям «заказчика». В продаже можно найти видеокарты с эффективной и тихой системой охлаждения, модели с настраиваемой подсветкой, белоснежным дизайном, жидкостными системами охлаждения и предустановленными водоблоками. Занимают свои нишу и малоразмерные продукты.
Одну из таких видеокарт представила компания MSI семейства Aero ITX. Как можно догадаться из названия, видеокарта MSI GeForce GTX 1060 Aero ITX получила компактные размеры и отлично вписывается в форм-фактор ITX материнских плат (170 х 170 мм). При этом производительность графического процессора Pascal GP106 не только не пострадала, а стала выше благодаря заводскому разгону. Кроме этого модели такого уровня имеют приятный бонус в свою копилку: стоимость решения ниже полноразмерных одноклассников. Мы озвучили одни лишь плюсы, но что же мы потеряли?
Содержание
Спецификация
- Производитель: MSI;
- Модель:GeForce GTX 1060 Aero ITX;
- Графический процессор: Pascal GP106;
- Техпроцесс: 16нм;
- Частота GPU: 1544 МГц;
- Количество шейдерных процессоров: 1280;
- Видеопамять: 6 Гб;
- Тип видеопамяти: GDDR5;
- Разрядность шины видеопамяти: 192 бит;
- Частота видеопамяти:2000 МГц (8ГГц QDR);
- Поддержка SLI: отсутствует;
- Порты: DVI-D, 2 xHDMI, 2 x DisplayPort;
- Разъем дополнительного питания: 6-pin;
- Длина: 170мм;
- Цена: 17 300 руб.
Упаковка и комплектация

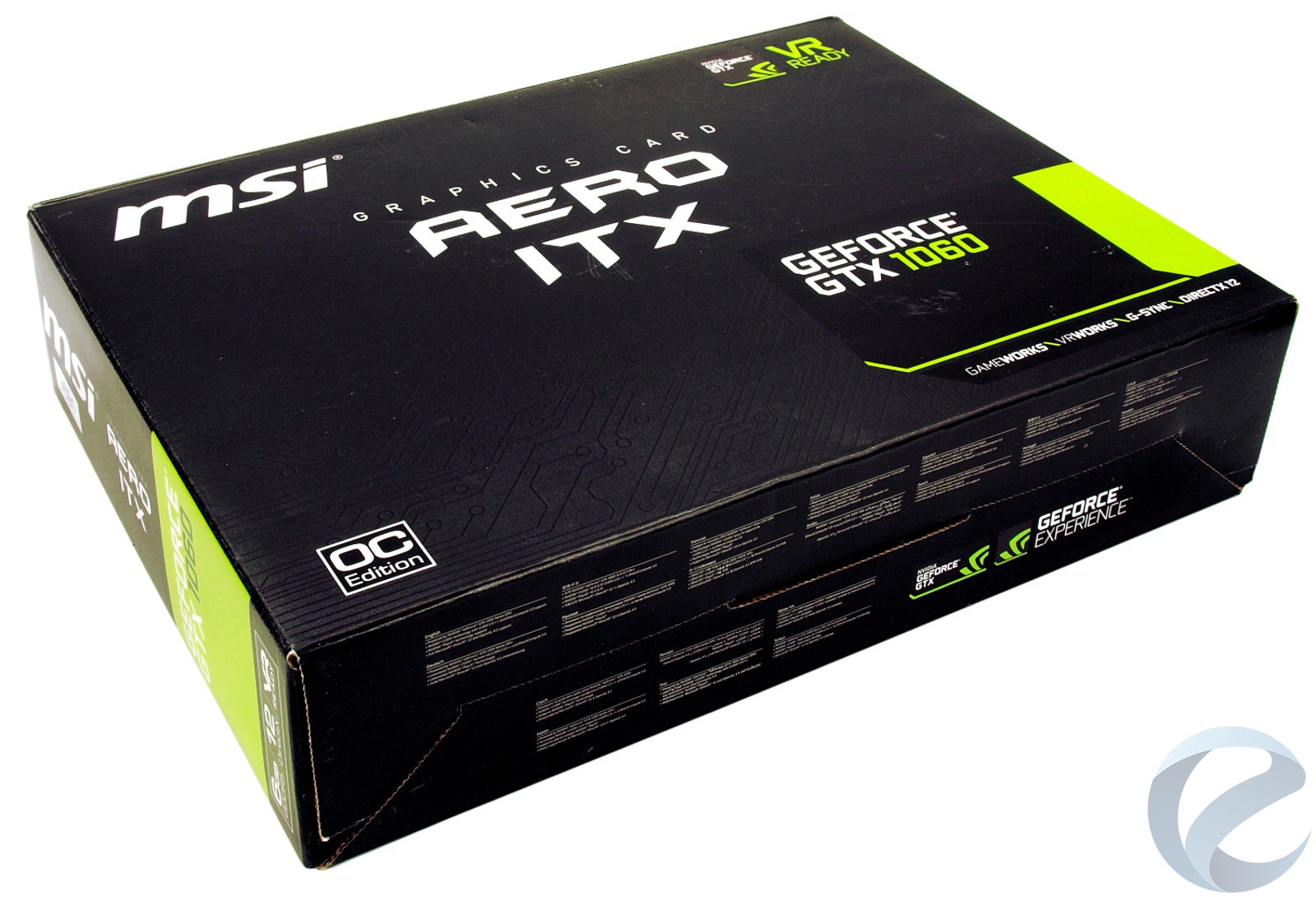

Видеокарта MSI GeForce GTX 1060 Aero ITX поставляется в небольшой упаковке с темной полиграфией и изображением разводки дорожек печатной платы на заднем фоне. Разработчики на лицевой стороне отметили наименование модели, подчеркнув основную особенность продукта – дизайн графического ускорителя соответствует форм-факторуITX, что подразумевает его размеры до 170 мм, а также заводской разгон и поддержку основных технологических функций NVIDIA.
Детальная информация и описание видеокарты вынесены на противоположную сторону. Система охлаждения MSI GeForce GTX 1060 Aero ITX представлена тремя изображениями, которые показывают достоинства кулера. Во-первых, используется вентилятор Torx Fan типоразмера 92 мм с фирменной формой крыльчатки, обеспечивающий низкий уровень шума и высокий воздушный поток. Даже для столь компаткой модели вертушка в простое отключается. А во-вторых, радиатор оказывается также не прост: его конструкция использует одну 8-митепловую трубку, а пластины снабжены дефлекторами – выемками в ребрах, повышающие площадь рассеивания тепла.
В нижней секции размещены минимальные системные требования. Самый интересный пункт — блок питания отмечен мощностью «от 400 Вт».
Темная упаковка скрывает черную коробку с ручкой для переноски и мягким материалом, служащим для защиты содержимого при транспортировке.
Комплектация содержится в отдельном конверте. В список перечнейвходят руководство пользователя, диск с драйверами и программным обеспечением, а также брошюра по регистрации продукта на официальном сайте.
Внешний вид и дизайн
Видеокарта MSI GeForce GTX 1060 Aero ITX отмечена сдержанными красками и компактными размерами. При первом знакомстве внимание акцентрируется на защитных красных колпачках и пластиковом кожухе системы охлаждения, получившей рельефный рисунок в центре и прорези по периметру кулера.
На столь компактном графическом ускорителе заметное место занимает крупный вентилятор Torx Fan. Типоразмер модели составляет 92 мм, диаметр крыльчатки чуть скромнее – 87 мм. Он использует фирменные технологии и достался видеокарте от модели серий Gaming.
Обратная сторона MSI GeForce GTX 1060 Aero ITX обнажает печатную плату и плотную компоновку SMD-элементов. Видеокарта размера ITX предполагает длину графического ускорителя 170 мм, что и было исполнено; ширина новинки составляет 115 мм, а в ПК будет перекрыто классически два слота расширения. Столь небольшая модель лишена опорной пластины от прогибания текстолита.
Для обеспечения энергией MSI GeForce GTX 1060 Aero ITX снабжена коннектором дополнительного питания «6pin», размещенного на краю печатной платы. Для удобства подключения он развернут защелкой верх. Здесь же выглядывает единственная тепловая трубка диаметром 8 мм. Энергопотребление оценено на отметке 120 Вт.
Интерфейсная панель отличается от референсной. Количество видеовыходов осталось неизменным, но общая формула стала иной. Теперь у нас один разъем DVI-D и по дваHDMI 2.0 и DisplayPort 1.4. Отметим увеличенные прорези для выхода горячего воздуха.
Система охлаждения
Система охлаждения видеокарты форм-фактора ITX должна удовлетворять основному требованию – компактным размерам. Однако, как следствие уменьшение габаритов начинает влиять на снижение эффективности кулера, и перед разработчиками встает нелегкая задача: оптимизировать конструкцию радиатора и алгоритм работы вентилятора таким образом, чтобы это не сказалось на производительности СО. По этой причине нам очень интересно изучить кулер MSI GeForce GTX 1060 Aero ITX.
Крепление обеспечивается четырьмя подпружиненными винтиками в области графического процессора. В качестве термоинтерфейса использована серая термопаста.
Охладитель представляет односекционный радиатор, набранный 40 алюминиевыми пластинами, пронизанных одной тепловой трубкой S-формой и диаметром 8 мм. Только часть соединений использует припой. Основание кулера отполировано, применена технология прямого контакта с GPU.
К декоративному пластиковому кожуху фиксируется единственный вентилятор. Модель лишена настраиваемой подсветки, да и в целом обделена яркими элементами.
За активную часть отвечает вентилятор производства Power Logic, модель PLD09210S12HH. Он изготовлен в январе 2017 года и построен на подшипнике с увеличенным сроком службы.
Под основной системой охлаждения приютился низкопрофильный радиатор зоны VRM, отвечающий за отвод тепла от силовых элементов. Использована голубая термопрокладка, прижим очень сильный и равномерный, что отражается на отпечатке.
Печатная плата
Видеокарта MSI GeForce GTX 1060 Aero ITX построена на оригинальной укороченной печатной плате длиной 170 мм, отличающейся от референсной. Инженеры задействовали качественную элементную базу Military Class 4, которая включает твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.
Подсистема питания построена по схеме "3+1", где три фазы отведены под графический процессор и одна — на видеопамять. В качестве ШИМ-контроллера разработчики использовали микросхему uP9509P.
Графический процессор Pascal GP106-400-A1 выполнен на 16-нм техпроцессе FinFET. Он включает 1280 шейдеров, 48 блока растеризации, 80 текстурных блоков, произведен на 51 неделе 2016 года.
Шесть микросхем видеопамяти общим объемом 6144 Мбайт функционируют на частоте 2000 МГц (эффективная частота – 8000 МГц). Они изготовлены компанией Samsung, маркировка K4G80325FB-HC25.
Конфигурация тестового стенда
- Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
- Материнская плата: MSI X99A Workstation;
- Кулер: Corsair H110i;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
- Видеокарта: MSI GeForce GTX 1060 Aero ITX 6G;
- Накопитель SSD: Plextor PX-256M6Pro;
- Блок питания: Corsair RM850x;
- Корпус: Phanteks Evolv ATX;
- Монитор: ASUS MG279Q;
- Операционная система: Windows 10 64-bit.
- Драйвера: NV >В качестве центрального процессора был использованIntel Core i7-6800K с частотой 3400 МГц. Частота памяти была зафиксирована на отметке 2800 МГц при таймингах 14-16-16-39.Роль платформы выполняла материнская платаMSI X99A Workstation.
Видеокарта MSI GeForce GTX 1060 Aero ITX отметилась и заводским разгоном графического процессора. Тактовая частота ядра повышена c 1506 МГц до 1544 МГц, в режиме Boost – с 1708 МГц до 1759 МГц при напряжении 1.063 В.
Вместе с фирменным вентилятором Torx Fan система охлаждения получила технологию Zero Frozr, позволяющая останавливать кулер в простое при температуре GPU ниже 50°С.
Утилита для мониторинга GPU-Z обновилась до версии 2.1.0, которая теперь позволяет просматривать основные параметры BIOS видеокарты.
В популярной сетевой игре Battlefield 1 с ультра-настройками графики и на карте с 64 игроками видеокарта MSI GeForce GTX 1060 Aero ITX продемонстрировала приемлемые результаты, лишь незначительно уступив своим полноразмерным коллегам. Новинка бустит до средней отметке 1898 МГц по ядру, графический процесс прогрелся до 66°С при скорости вращения вентилятора 1600 об/мин. Система охлаждения демонстрировала средний уровень шума, комфортный для продолжительной работы.
Подробные результаты мониторинга.
Производительность видеокарты GeForce GTX 1060, оснащенного 6 Гбайт памяти, нам известна (ссылка 1 и ссылка 2). Поэтому сконцентрируемся на основных бенчмарках и плавно перейдем к разгону.
Синтетические тесты
Valley Benchmark 1.0
Heaven Benchmark 4.0
3DMark 2013 Fire Strike
3DMark 2013 Fire Strike Extreme
3DMark 2013 Fire Strike Ultra
3DMark 2013 Time Spy
Разгон
Несмотря на кажущуюся «безобидность», графический ускоритель MSI GeForce GTX 1060 Aero ITX отлично разгоняется! При автоматическом режиме работы кулера частоту ядра удалось поднять до 1674 МГц (+120 МГц) и видеопамяти – до 2400 МГц (+400 МГц). С повышением значения Power Limit это не могло не сказаться на температуре и уровне шума. Нагрев увеличился до 69°С при 1780 об/мин, а систему охлаждения стало слышно на фоне ПК.
Средняя частота ядра в бусте составляет 2025 МГц спустя 15 минут игры в Battlefield 1. Сдерживающим фактором выступает ограничение энергопотребления на отметке 120 Вт, который с повышенным Power Limit на 12% не превышает 140 Вт и быстро достигается.
Разгон повысил уровень производительности на 11%.
В завершении приведем график зависимости уровня шума от скорости вращения вентилятора системы охлаждения.
Видеокарту условно можно назвать тихой до 40% (
1150 об/мин) и тихой до 52% (
Заключение
В первую очередь, модель MSI GeForce GTX 1060 Aero ITX интересна своими компактными размерами форм-фактора ITX, из которых следуют остальные особенности и недостатки продукта. К достоинствам причислим длину графического ускорителя (всего 170 мм), небольшой заводской разгон, вариации с 3 и 6 Гбайт видеопамяти, наличие расширенной трехлетней гарантии. Несмотря на крохотные габариты, система охлаждения является эффективной, удерживая температуру GPU на отметке 66-68°С. Не сэкономили разработчики и на отдельном радиаторе зоны VRM, что является не такой уж и редкостью. Подчеркнем еще один факт: модели ITX стоят чуть меньше своих аналогов.
Однако у видеокарты MSI GeForce GTX 1060 Aero ITX есть и парочка недочетов. Во-первых, знакомство с моделью огорчает скромный комплект поставки, в котором кроме буклетов и диска ничего нет; во-вторых, кулер работает при среднем уровне шума, который хоть и является комфортным, но при разгоне становится выше.
Подводя итоги, скажем, что MSI GeForce GTX 1060 Aero ITX является хорошей моделью со своими "за" и "против" и может заинтересовать пользователей благодаря хорошему сочетанию компактных габаритов, доступной стоимости, а также высокому качеству.
Достоинства:
- Высокая производительность;
- Эффективная система охлаждения;
- Наличие небольшого заводского разгона;
- Версия с 6 Гбайт видеопамяти;
- Расширенная гарантия.
Недостатки:
- В разгоне кулер становится слышен на фоне работы ПК;
- Скудный комплект поставки.
| 30 мая 2017 |
Не для всех энтузиастов персональный компьютер — это пылящийся под столом металлический «гроб». Вариантов — масса, на любой вкус, цвет и размер. За примерами далеко ходить не надо. Вот, скажем, недавно мы протестировали корпус Fractal Design Node 202: в коробочку объемом 10 литров вмещается полноформатная видеокарта длиной до 310 мм и толщиной до 50 мм. Но есть интересные модели корпусов, в которые подобные 3D-ускорители не влезут. Если приглянулся именно такой, а жертвовать возможностью поиграть не хочется, отчаиваться не стоит — на рынке хватает видеокарт-коротышек, одна из которых и попала ко мне на тест.
MSI не первый год выпускает компактные игровые ускорители: серия ITX Gaming у тайваньской компании появилась еще во времена архитектуры NVIDIA Kepler (видеокарты GeForce GTX 670/680/770/780). Теперь же серия компактных видеокарт MSI обзавелась новым названием — Aero ITX. Да, форм-фактор Mini-ITX (размеры материнской платы – 170 × 170 мм) ассоциируется у «железных» компаний (да и у обычных пользователей тоже) именно с миниатюрностью. Ведь HTPC или просто небольшой игровой ПК размером с консоль (на том же Node 202, например) собирается с применением такой материнской платы.
Линейка Aero ITX насчитывает сразу восемь моделей. Компактные GeForce GTX 1050, GeForce GTX 1060 (версии с 3 и 6 Гбайт RAM) и даже GeForce GTX 1070 доступны в двух вариантах — с разгоном и без. К нам в тестовую лабораторию прибыла «прокачанная» вариация ускорителя. Только прибавка по частоте у GeForce GTX 1060 Aero ITX 6G OC чисто символическая — всего 38 МГц по ядру. Память не оверклокнута, но и этого оказалось достаточно, чтобы добавить к названию устройства столь авторитетную аббревиатуру «OC».
| MSI GeForce GTX 1060 Aero ITX 6G OC | NVIDIA GeForce GTX 1060 6 Гбайт | |
|---|---|---|
| Графический процессор | ||
| Название | GP106 | GP106 |
| Микроархитектура | Pascal | Pascal |
| Техпроцесс, нм | 16 | 16 |
| Число транзисторов, млн | 4 400 | 4 400 |
| Тактовая частота, МГц: Base Clock/Boost Clock | 1544/1759 | 1506/1708 |
| Число шейдерных ALU | 1 280 | 1 280 |
| Число блоков наложения текстур | 80 | 80 |
| Число ROP | 48 | 48 |
| Оперативная память | ||
| Разрядность шины, бит | 192 | 192 |
| Тип микросхем | GDDR5 SDRAM | GDDR5 SDRAM |
| Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) | 2000 (8000) | 2000 (8000) |
| Объем, Мбайт | 6 144 | 6 144 |
| Производительность | ||
| Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) | 4503 | 4373 |
| Производительность FP32/FP64 | 1/32 | 1/32 |
| Пропускная способность оперативной памяти, Гбайт/с | 192 | 192 |
| Вывод изображения | ||
| Интерфейсы вывода изображения | HDMI 2.0b, DisplayPort 1.3/1.4, DL-DVI | HDMI 2.0b, DisplayPort 1.3/1.4, DL-DVI |
| TDP, Вт | 120 | 120 |
| Средняя розничная цена (США, без налога), $ | 249,99 (newegg.com) | 249 (партнерские версии, рекомендованная цена) 299 (Founders Edition, nvidia.com) |
| Средняя розничная цена (Россия), руб. | 17 128 (market.yandex.ru) | 18 999 (партнерские версии, рекомендованная цена на момент выхода) 22 990 (Founders Edition, nvidia.ru) |
На момент написания этой статьи GeForce GTX 1060 Aero ITX 6G OC в российской рознице стоит чуть больше 17 тысяч рублей. В США цена на видеокарту соответствует рекомендованному NVIDIA для видеокарт оригинального дизайна значению 250 долларов. Напомню, версия Founders Edition на официальном сайте NVIDIA стоит 300 долларов.
MSI GeForce GTX 1060 Aero ITX 6G OC (сверху) в сравнении с AMD Radeon R9 NANO (снизу)
| Видеокарта | Длина, мм |
|---|---|
| AMD Radeon R9 NANO | 152 |
| Материнская плата Mini-ITX (для сравнения) | 170 |
| MSI GeForce GTX 1060 Aero ITX 6G OC | 175 |
| MSI GeForce GTX 1070 Aero ITX 8G OC | 184 |
| AMD Radeon RX 480 | 242 |
| NVIDIA GeForce GTX 1060 Founders Edition | 250 |
| NVIDIA GeForce GTX 1070/1080 Founders Edition | 267 |
GeForce GTX 1060 Aero ITX 6G OC оказалась чуть длиннее 170 мм: из современных высокопроизводительных видеокарт рекордсменом по компактности по-прежнему остается Radeon R9 Nano. Версия GeForce GTX 1070 все из той же серии Aero ITX несколько длиннее, что, впрочем, не мешает называть видеокарту миниатюрной.
К GeForce GTX 1060 Aero ITX 6G OC необходимо подключить 6-контактный кабель от блока питания. Разъемов для подключения мостиков не предусмотрено — адаптеры уровня GeForce GTX 1060 и ниже не рассчитаны на работу в SLI-тандемах.
Упаковка и комплект поставки MSI GeForce GTX 1060 Aero ITX 6G OC
Комплект поставки у GeForce GTX 1060 Aero ITX 6G OC скудный. Помимо самой видеокарты, в картонной коробке нашлись только диск с программным обеспечением и руководство по эксплуатации.
MSI GeForce GTX 1060 Aero ITX 6G OC
Карта длиной 175 мм, естественно, оснащена всего одним вентилятором: модель под названием Torx получила 14 лопастей запатентованной формы. Производитель уверяет, что изгиб крыльчаток под большим углом заметно увеличивает воздушный поток.
На обратной стороне видеокарты никаких дополнительных элементов нет — ни металлической крепежной пластины кулера, ни каких-либо других пластин, увеличивающих жесткость печатной платы. Нет даже подсвечиваемых элементов.
MSI GeForce GTX 1060 Aero ITX 6G OC, видеовыходы
Набор видеовыходов у GeForce GTX 1060 Aero ITX 6G OC стандартный, в наличии все три типа разъемов: по два HDMI и DisplayPort и один-единственный DVI.
⇡#Система охлаждения, печатная плата, энергопотребление и разгон
Запатентованные лопасти вентилятора Torx — это, конечно, здорово, но мне больше импонирует тот факт, что в конструкции радиатора используется медная S-образная тепловая трубка с технологией прямого контакта. Правда, отпечаток термопасты наглядно демонстрирует, что графический чип GP106 шире, чем расплющенная и подточенная теплотрубка, что не лучшим образом влияет на теплообмен.
Кулер MSI GeForce GTX 1060 Aero ITX 6G OC
Важный момент: радиатор контактирует исключительно с GPU. Для конвертера питания предусмотрен отдельный алюминиевый «брусок», который крепится при помощи двух винтов. С мосфетами он контактирует через термопрокладку, причем винты прижимают его довольно плотно. Чипы памяти дополнительно никак не охлаждаются.
Печатная плата MSI GeForce GTX 1060 Aero ITX 6G OC
Шесть гигабайт видеопамяти набраны шестью микросхемами Samsung K4G80325FB-HC25. Для питания чипа GP106 предусмотрено три фазы, а еще одна отведена для работы массива GDDR5. У эталонной GeForce GTX 1060 столько же фаз и распределены они так же, но в модели Aero ITX применяются хорошо знакомые постоянным читателям 3DNews катушки SFC (Super Ferrite Choke) c сердечником из феррита. За питание графического процессора отвечает контроллер uP9509P производства uPI Semiconductor.
Вентилятор GeForce GTX 1060 Aero ITX 6G OC начинает вращаться только после того, как температура GPU видеокарты достигает отметки 50 градусов Цельсия. Старт плавный, без скачка оборотов, то есть при достаточно частой смене нагрузки на графический чип адаптер не будет вдруг резко начинать шуметь. Вообще, система охлаждения хорошо справляется со своей задачей: в третьем «Ведьмаке» графический процессор за час прогрелся всего до 65 градусов Цельсия. Для удержания такой температуры крыльчатка раскручивается до
1640 об/мин (54 % от максимально возможного количества оборотов в минуту). На расстоянии 300 мм от тестового стенда измерительный прибор зафиксировал показание в 39,6 дБ — шум заметен, но громкой видеокарту точно не назовешь. Характерный «свист» преобразователя питания при определенном типе нагрузки (например, в главном меню большинства игр) слышен, но, возможно, мы имеем дело с особенностью конкретного образца GeForce GTX 1060 Aero ITX 6G OC.
Показатели MSI GeForce GTX 1060 Aero ITX 6G OC под нагрузкой
Максимальная частота вращения вентилятора Torx составляет 3015 об/мин. В таком режиме температура графического процессора под нагрузкой не превышает 57 градусов Цельсия, а уровень шума (с той же точки и с того же расстояния) составляет 49 дБ. Но под нагрузкой такой скорости и такой громкости вы не добьетесь, если не выставите эти значения вручную.
Нагрев MSI GeForce GTX 1060 Aero ITX 6G OC
Самыми горячими элементами GeForce GTX 1060 Aero ITX 6G OC оказались чипы памяти — сказывается отсутствие дополнительного охлаждения. Подсистема питания со стороны выводов греется несильно. Да, 75-80 градусов Цельсия — это удовлетворительный показатель: конвертеры нереференсных GeForce GTX 970 греются порой до 100 градусов Цельсия.
| Частота ядра/памяти заявленная | Реальная частота ядра/памяти в играх | |
|---|---|---|
| Номинал | 1544 (1759)/8000 МГц | 1886-1923/8000 МГц |
| Разгон | 1681 (1896)/8996 МГц | 2038-2076/8996 МГц |
Производитель не стал сильно разгонять видеокарту — лишь чуть-чуть поднял частоты, для галочки. При этом в ручном режиме GeForce GTX 1060 Aero ITX 6G OC разогналась до вполне типичной для GP106 базовой частоты – 1681 МГц. Благодаря технологии GPU Boost 3.0 в играх частота графического чипа стабильно держалась выше 2000 МГц. Память Samsung разогналась тоже до стандартного показателя — 2249 (8996) МГц. Для достижения стабильности потребовалось увеличить в MSI Afterburner лимит мощности на 16 %. В режиме разгона под нагрузкой вентилятор кулера раскручивается уже до
1840 об/мин, что приводит к увеличению уровня шума до 41 дБ.
| 3DMark, Graphics score, баллы | |||
|---|---|---|---|
| 1544 (1759)/8000 МГц | 1681 (1896)/8992 МГц | Прирост, % | |
| Fire Strike | 13203 | 14237 | 7,8 |
| Fire Strike Extreme | 6227 | 6705 | 7,7 |
| Fire Strike Ultra | 2980 | 3229 | 8,4 |
| Time Spy | 4170 | 4487 | 7,6 |
В 3DMark (подтесты Fire Strike и Time Spy) такой разгон привел к увеличению количества баллов в среднем на 8 %. В играх наблюдается схожая ситуация.
График энергопотребления наглядно демонстрирует, что решения на базе архитектуры Pascal выделяются своей энергоэффективностью даже на фоне Maxwell. Так, стенд с нестандартной GeForce GTX 1060 в Crysis 3 даже при разгоне потребляет меньше электроэнергии, чем аналогичная система, но с референсной GeForce GTX 970. Непосредственный конкурент GeForce GTX 1060 — Radeon RX 480 — намного прожорливее.
Оглавление
Вступление
Мы продолжаем знакомство с модельным рядом видеокарт из семейства Nvidia GeForce GTX 1060. Сегодня в качестве «подопытного кролика» будет испытана весьма интересная модель – MSI GeForce GTX 1060 Aero ITX 6G OC, выполненная в форм-факторе ITX. Полноценная шестигигабайтная версия, еще и с заводским разгоном, еще и в компактном форм-факторе.
реклама
И поскольку тестов производительности графических ускорителей великое множество, в данном обзоре мы сконцентрируемся на изучении возможностей системы охлаждения, а также на поиске частотного потенциала графического процессора и видеопамяти.
реклама
Обзор MSI GeForce GTX 1060 Aero ITX 6G OC
Технические характеристики
| Графический процессор | GP106 |
| Размер графического процессора, мм 2 | 200 |
| Количество транзисторов, млн | 4400 |
| Техпроцесс, нм | 16 |
| Частота работы графического процессора (Turbo), МГц | 1544 (1759) |
| Количество шейдерных процессоров, шт. | 1280 |
| Количество текстурных блоков, шт. | 80 |
| Число блоков растеризации, шт. | 48 |
| Максимальная скорость закраски, Гпикс/с | 74.1 |
| Максимальная скорость выборки текстур, Гтекс/с | 123.5 |
| Тип памяти | GDDR5 |
| Эффективная частота памяти, МГц | 2000 |
| Объем памяти, Гбайт | 6 |
| Шина памяти, бит | 192 |
| Пропускная способность памяти, Гбайт/с | 192 |
| Потребляемая мощность, Ватт | 120 |
Графический процессор видеокарты разогнан с завода до частот 1544/1759 МГц (при штатных для GeForce GTX 1060 частотах 1506/1709 МГц), видеопамять разгону не подвергалась.
Образ BIOS модели MSI GeForce GTX 1060 Aero ITX 6G OC доступен по этой ссылке.
Упаковка и комплектация
Герой обзора поставляется в картонной коробке средних размеров.
Конечно, версию ITX можно было бы упаковать и компактнее, но не вижу в этом проблемы. Какой-либо полезной информации лицевая сторона коробки не несет, на ней отпечатано лишь название видеокарты, а основная информация о продукте приведена с обратной стороны.
Несколько фотографий системы охлаждения, перечисление основных особенностей и список видеовыходов – в принципе, вся основная информация о модели присутствует, дабы не купить «кота в мешке».
реклама
Компоновку внутреннего убранства коробки можно назвать классической для большинства графических ускорителей:
Внутри внешней коробки скрывается еще одна, выполненная из толстого и плотного картона. С учетом плотности картона и размеров коробки можно заключить, что повредить видеокарту при транспортировке будет проблематично, запаса прочности должно хватить даже для почты.
Сама MSI GeForce GTX 1060 Aero ITX 6G OC плотно зафиксирована в коробке и защищена со всех сторон:
реклама
В нем можно обнаружить диск с программным обеспечением, краткую инструкцию по установке видеокарты, и на этом все.
