Еще в октябре прошлого года мы делали обзор платы Z370 Aorus Ultra Gaming 1.0 компании Gigabyte под процессоры Intel Core 8-го поколения (Coffee Lake). На тот момент линейка плат компании на чипсете Intel Z370 под торговой маркой Aorus включала в себя шесть моделей. Но совсем недавно Gigabyte расширила ассортимент, появилось новое поколение: платы Z370 Aorus Ultra Gaming 2.0 и Z370 Aorus Ultra Gaming WiFi. Плату Z370 Aorus Ultra Gaming 2.0 можно рассматривать как улучшенный вариант Z370 Aorus Ultra Gaming 1.0, а модель Z370 Aorus Ultra Gaming WiFi отличается от второй ревизии наличием встроенного Wi-Fi-модуля.

В этой статье мы подробно рассмотрим все особенности новой платы Z370 Aorus Ultra Gaming WiFi.

Комплектация и упаковка

Плата Z370 Aorus Ultra Gaming WiFi поставляется в средней по размерам коробке, на которой красноречиво расписаны все ее достоинства и красуется логотип Aorus.

Комплект поставки порадует прежде всего любителей моддинга. Он включает четыре SATA-кабеля (все разъемы с защелками, 2 кабеля имеют угловой разъем с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, заглушку для задней панели платы, стандартный G-коннектор для облегчения подключения проводов от передней панели, а также выносную антенну Wi-Fi-модуля и RGB-ленту длиной 60 см.

Если сравнивать с комплектацией платы Z370 Aorus Ultra Gaming 1.0 первого поколения, то добавили RGB-ленту и антенну Wi-Fi-модуля.

Конфигурация и особенности платы

Сводная таблица характеристик платы Z370 Aorus Ultra Gaming WiFi приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры	Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем	LGA1151
Чипсет	Intel Z370
Память	4 × DDR4 (до 64 ГБ)
Аудиоподсистема	Realtek ALC1220
Сетевой контроллер	Intel i219-V Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.2 (Intel Dual Band Wireless-AC 8265)
Слоты расширения	1 × PCI Express 3.0 x16 1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16) 1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16) 3 × PCI Express 3.0 x1 2 × M.2
SATA-разъемы	6 × SATA 6 Гбит/с
USB-порты	2 × USB 3.0 (Type-A) 1 × USB 3.0 (Type-С) 2 × USB 3.1 (Type-A, Type-С) 6 × USB 2.0

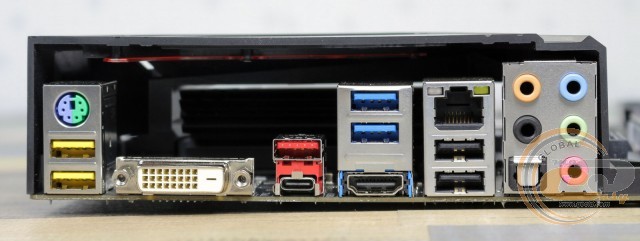

Разъемы на задней панели	1 × USB 3.1 (Type-A) 1 × USB 3.1 (Type-С) 4 × USB 3.0 (Type-A) 2 × USB 2.0 1 × HDMI 1 × RJ-45 1 × PS/2 1 × S/PDIF (оптический) 5 аудиоразъемов типа миниджек (3,5 мм)
Внутренние разъемы	24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 2 × M.2 6 разъемов для подключения 4-контактных вентиляторов 1 разъем для подключения порта USB 3.1 (Type-C) 1 разъем для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 2 разъема для подключения адресуемой RGB-ленты 2 разъема для подключения неадресуемой RGB-ленты
Форм-фактор	ATX (305×244 мм)
Средняя цена

Розничные предложения

Если сравнивать конфигурации плат Z370 Aorus Ultra Gaming WiFi и Z370 Aorus Ultra Gaming 1.0, то кроме наличия интегрированного Wi-Fi-модуля немного изменился и набор разъемов на задней панели платы: убрали разъем DVI-D.

Форм-фактор

Плата Z370 Aorus Ultra Gaming WiFi выполнена в стандартном форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрены стандартные девять отверстий.

Чипсет и процессорный разъем

Плата Z370 Aorus Ultra Gaming WiFi основана на чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

Для установки модулей памяти на плате Z370 Aorus Ultra Gaming WiFi предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения, разъемы M.2

Для установки видеокарт, плат расширения и накопителей на материнской плате Z370 Aorus Ultra Gaming WiFi имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2.

Первые два слота (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе 16 процессорных линий PCIe 3.0.

Первый слот переключаемый и может работать на скоростях x16/x8. То есть это слот PCI Express 3.0 x16/x8. Для переключения режимов работы этого слота используется четыре мультиплексора/демультиплексора линий PCIe 3.0 ASMedia ASM1480.

Кстати, на плате Z370 Aorus Ultra Gaming 1.0 использовались мультиплексоры/демультиплексоры NXP CBTL04083B.

Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/–, либо x8/x8. То есть если задействуется только первый слот, то он будет работать на скорости x16, если же используются оба слота, то они работают на скорости x8.

Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Этот слот реализован на базе четырех чипсетных линий PCIe 3.0.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 также реализованы через чипсет Intel Z370.

Разъемы M.2 предназначены для установки SSD-накопителей. Один разъем (M2Q_32G), ближайший к разъему процессора, поддерживает только устройства PCIe 3.0 x4/x2 и позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Для накопителей, устанавливаемых в данный разъем, предусмотрен радиатор.

Второй разъем M.2 (M2A_32G) поддерживает и устройства PCIe 3.0 x4/x2, и SATA-устройства c типоразмером 2242/2260/2280.

Оба разъема M.2 реализованы через чипсет.

Видеоразъемы

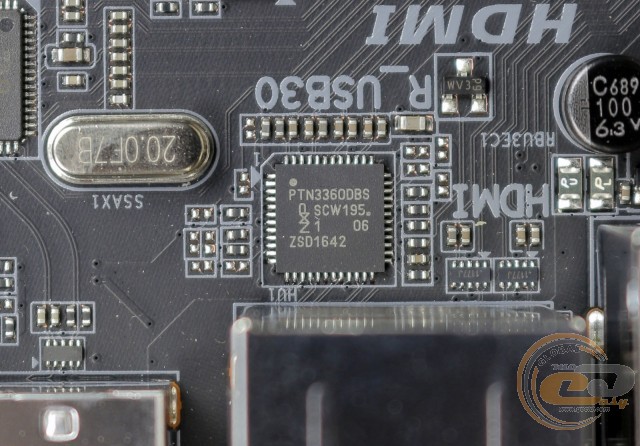

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход HDMI 1.4.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Четыре порта выполнены горизонтальными, еще два — вертикальными.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено семь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Порты USB 2.0 и USB 3.0 реализованы через чипсет Intel Z370. Два порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема портов USB 2.0 и один разъем портов USB 3.0 (по два порта на разъем). Кроме того, на плате есть разъем вертикального типа для подключения порта USB 3.0 (Type-С).

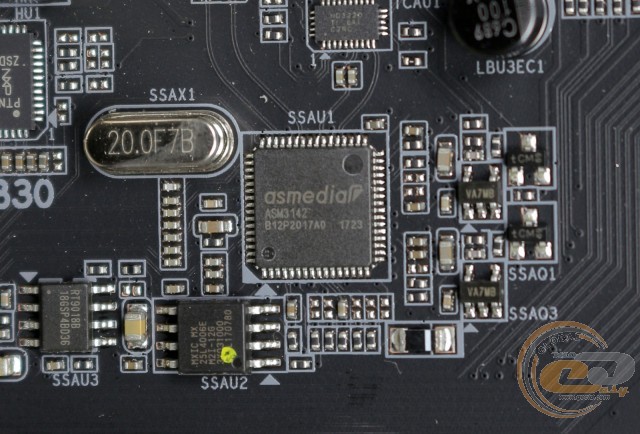

Два порта USB 3.1 реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету двумя линиями PCIe 3.0. Эти порты выведены на заднюю панель платы, причем один порт имеет разъем Type-A, а другой — разъем Type-C.

Сетевой интерфейс

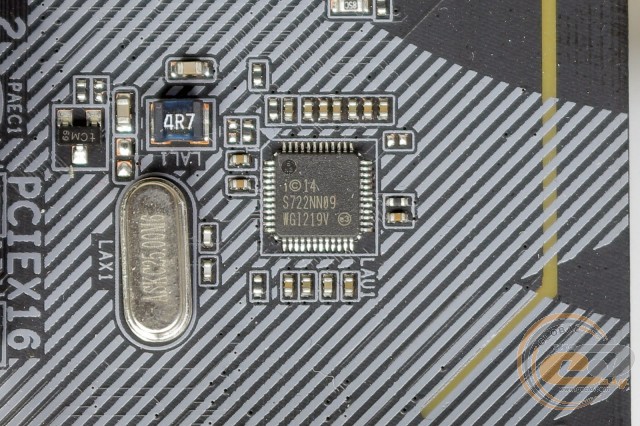

Для подключения к сети на плате Z370 Aorus Ultra Gaming WiFi есть гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

Кроме того, есть и встроенный беспроводной модуль, поддерживающий стандарты Wi-Fi 802.11a/b/g/n/ac и Bluetooth 4.2. Этот модуль устанавливается в отдельный разъем M.2 с ключом Е-типа и выполнен на базе платы Intel Dual Band Wireless-AC 8265.

Как это работает

Напомним, что чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Z370 Aorus Ultra Gaming WiFi.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2, сетевой контроллер, модуль WiFi и контроллер ASMedia ASM3142. Все это в совокупности требует 19 портов PCIe 3.0. Но тут нужно добавить, что на плате шесть портов SATA и семь портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается 32 HSIO-порта. Понятно, что без разделения портов и разъемов тут не обойтись.

Итак, начнем с того, что слот PCI Express 3.0 x4 разделяется с двумя слотами (вторым и третьим) PCI Express 3.0 x1. То есть если задействуются второй и третий слоты PCI Express 3.0 x1, то слот PCI Express 3.0 x4 будет работать в режиме x1. Это не очень понятно: почему в режиме x1, а не x2? Но, в любом случае, для слота PCI Express 3.0 x4 и двух из трех слотов PCI Express 3.0 x1 требуется лишь четыре чипсетных линии PCIe 3.0.

Далее, один разъем M.2 (M2A_32G) разделяется с портом SATA#0 по линии SATA. То есть если разъем M.2 используется в режиме SATA, то порт SATA#0 будет недоступен. Если же используется порт SATA#0, то разъем M.2 доступен только в режиме PCIe.

С учетом указанного разделения всего требуется 30 HSIO-портов: 17 отдельных портов PCIe 3.0, 7 портов USB 3.0 и 6 портов SATA.

Блок-схема платы Z370 Aorus Ultra Gaming WiFi показана на рисунке.

Дополнительные особенности

Дополнительных особенностей на плате Z370 Aorus Ultra Gaming WiFi не так много. Собственно, здесь все то же самое, что и в варианте платы Z370 Aorus Ultra Gaming 1.0. Нет никаких кнопок, нет индикатора POST-кодов. Единственная дополнительная особенность — это реализация RGB-подсветки. Подсвечиваются два слота PCI Express x16, радиатор чипсета и слоты памяти. Кроме того, есть ряд светодиодов с обратной стороны платы по контуру аудиотракта, а на переднем краю платы, перед 24-контактным разъемом питания, имеется подсвечиваемый моддинговый элемент — тонкая полоска из оргстекла с внутренним рисунком. По бокам этой тонкой полоски, выполняющей функцию световода, расположены два светодиода.

В BIOS Setup платы можно настраивать данную подсветку — выбирать эффект свечения (циклический, молния и пр.) и цвет. Также эту подсветку можно настраивать с использованием специальной утилиты Gigabyte RGB Fusion.

На плате есть и специальные разъемы для подключения светодиодной ленты: два пятиконтактных (12V/G/R/B/W) разъема для подключения стандартных неадресуемых лент 5050 RGB и два цифровых трехконтактных (V/D/G) разъема для адресуемых лент 5050 (с адресацией каждого светодиода). Два цифровых разъема дополнены переключателями (перемычками), которые позволяют задавать напряжение питания 5 В или 12 В.

Напомним, что в комплектацию платы входит неадресуемая RGB-лента типа 5050 длиной 60 см — это довольно редкий случай, обычно производители ограничиваются разъемами на плате.

Еще одна особенность платы — это наличие металлических кожухов на всех слотах с форм-фактором PCI Express x16. Кроме того, есть металлический кожух и на слотах памяти.

Система питания

Как и большинство плат, модель Z370 Aorus Ultra Gaming WiFi имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора на плате является 11-канальным. Отметим, что на плате Z370 Aorus Ultra Gaming 1.0 использовался 7-канальный регулятор напряжения питания.

Управляется регулятор напряжения питания 7-фазным (4+3) PWM-контроллером Intersil ISL95866 (как и на плате Z370 Aorus Ultra Gaming 1.0). В каждом канале питания используется пара MOSFET-транзисторов NTMFS4C06N и NTMFS4C10N компании On Semiconductor.

Система охлаждения

Система охлаждения платы Z370 Aorus Ultra Gaming WiFi состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

Кроме того, имеется отдельный радиатор для SSD-накопителя, устанавливаемого в один из разъемов M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, а еще четыре — для дополнительных корпусных вентиляторов. Один из этих разъемов может использоваться для подключения помпы водяного охлаждения.

Энергопотребление и разгонные возможности

Мы протестировали плату Z370 Aorus Ultra Gaming WiFi как с процессором Intel Core i5-8400, так и с Intel Core i7-8700K. Процессор Intel Core i5-8400 мы использовали в сочетании с данной платой исключительно для того, чтобы иметь возможность сравнить энергопотребление платы и стенда на ее основе с уже протестированными ранее конфигурациями на основе плат с чипсетами Intel H370 и Intel B360.

При тестировании не использовалась видеокарта (монитор подключался к процессорному графическому ядру). Кроме того, при тестировании использовалось четыре модуля памяти DDR-2400 по 4 ГБ каждый (всего 16 ГБ), а в качестве системного накопителя использовался SSD Seagate ST480FN0021.

В ходе тестирования измерялось энергопотребление всего стенда на базе платы Z370 Aorus Ultra Gaming WiFi из розетки, а также энергопотребление процессора по линии 12 В и энергопотребление всей платы (без учета блока питания) с использованием измерительного блока, подключаемого в разрыв между платой и блоком питания.

Для стрессовой загрузки процессора использовалась утилита Prime95 (тест Small FFT).

Выяснилось, что при настройках UEFI BIOS по умолчанию в режиме простоя энергопотребление всего стенда (с блоком питания) из розетки составляет 27 Вт при использовании процессора Core i5-8400. В режиме стрессовой загрузки процессора Core i5-8400 энергопотребление системы составляет 112 Вт. При этом процессор работает на частоте 3,8 ГГц, а его энергопотребление, по данным утилиты AIDA64 (CPU Package), составляет 65 Вт.

В режиме стрессовой загрузки процессора Core i7-8700K энергопотребление системы стабилизируется на уровне 163 Вт. Первоначально энергопотребление составляет 180 Вт, но в результате троттлинга частота процессора и энергопотребление постепенно снижаются. Процессор в итоге работает на частоте 4,2 ГГц.

Режим загрузки Энергопотребление всего стенда при настройках по умолчанию Intel Core i5-8400 Intel Core i7-8700K Простой 27 Вт 27 Вт Стрессовая загрузка процессора 112 Вт 163 Вт

Результаты измерения энергопотребления системы с использованием аппаратного комплекса следующие. В режиме стрессовой загрузки процессора Core i5-8400 его энергопотребление составляет 85 Вт, а энергопотребление всей платы составляет 100 Вт. В режиме стрессовой загрузки процессора Core i7-8700K его установившееся энергопотребление составляет 121 Вт, а энергопотребление всей платы составляет 138 Вт.

Core i5-8400	Core i7-8700K
Энергопотребление процессора по шине 12 В	85 Вт	121 Вт
Энергопотребление всей платы	100 Вт	138 Вт

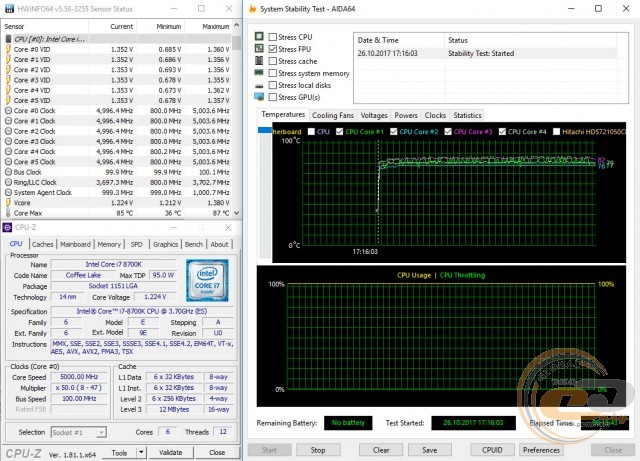

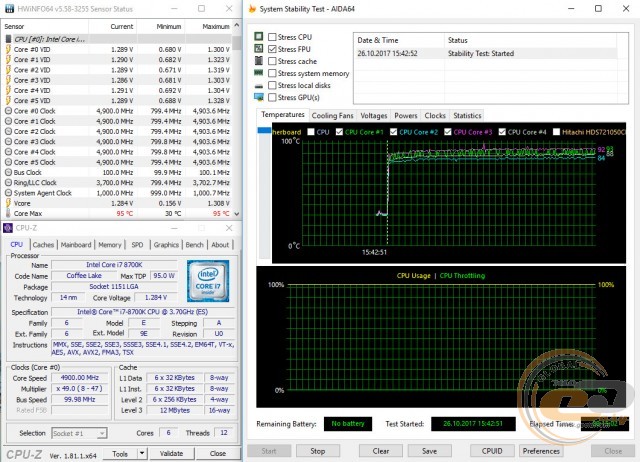

Теперь несколько слов о разгоне.

Если на плате используется процессор с заблокированным коэффициентом умножения, как, например, Core i5-8400, то в настройках UEFI BIOS формально для него можно зафиксировать частоту, равную максимальной частоте, предусмотренной режимом Turbo Boost. В варианте процессора Core i5-8400 это частота 4,0 ГГц. То есть в настройках UEFI BIOS можно для всех вариантов числа активных ядер задать коэффициент умножения, равный 40. Однако, как выяснилось в ходе тестирования, это не означает, что процессор будет работать на частоте 4,0 ГГц. Мы экспериментировали с разной нагрузкой (Prime95 (тест Small FFT), AIDA64 (Stress CPU, Stress FPU)), но во всех вариантах процессор работал только на частоте 3,8 ГГц. И при этом можно отключать технологию Turbo Boost или активировать ее — ничего не меняется. Только 3,8 ГГц, и все.

Что касается процессора с разблокированным коэффициентом умножения, как, например, Core i7-8700K, то он будет работать на той частоте, которая установлена в UEFI BIOS, но только в том случае, если не превышено критическое значение температуры, тока и энергопотребления. В противном случае наступит режим троттлинга и частота снизится.

Аудиоподсистема

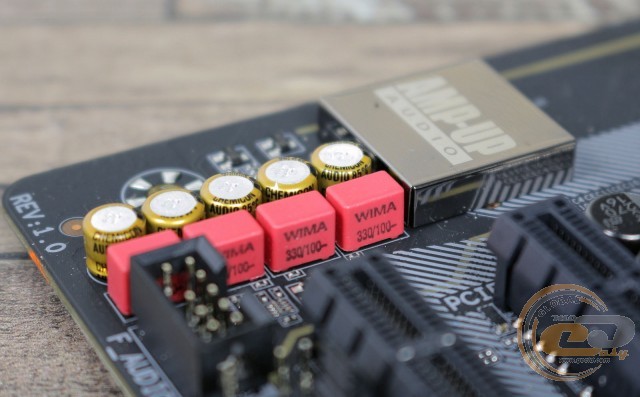

Аудиоподсистема платы Z370 Aorus Ultra Gaming WiFi основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Z370 Aorus Ultra Gaming WiFi получил оценку «Хорошо».

Оглавление

Вступление

В октябре 2017 года мы протестировали материнскую плату Gigabyte Z370 Aorus Ultra Gaming. Модель оказалась скромной и одновременно спорной: громкое имя, обилие декоративной подсветки, хорошая оснащенность интерфейсами и разъемами, но в то же время – «кипящие» цепи питания процессора. Впрочем, на тот момент с выбором новинок на Intel Z370 было туговато, хотя и тогда встречались варианты интереснее.

реклама

Но что же скрыто под радиаторами, конструкция которых изменилась? Ведь производитель мог пойти и на банальную «рокировку»: сделать больше фаз, но установить более дешевые и слабые мосфеты. И в итоге новинка может оказаться не лучше, а хуже.

Новая модель получила имя Gigabyte Z370 Aorus Ultra Gaming 2.0, попутно на свет появилась версия, оснащенная модулем Wi-Fi. Последнюю мы и протестируем.

реклама

Обзор Gigabyte Z370 Aorus Ultra Gaming WiFi

Технические характеристики

Модель	Gigabyte Z370 Aorus Ultra Gaming WiFi
Средняя цена*, руб.

13 500

Ссылка на сайт Страница материнской платы на сайте производителя Процессоры Intel Core i3, Core i5, Core i7;
В исполнении LGA 1151-v2 Набор системной логики Intel Z370 Оперативная память 4 x DDR4 разъема DIMM;
До 64 Гбайт (небуферизованной, не-ECC);
Поддержка двухканального режима и Intel X.M.P.;
Поддержка DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 МГц Аудио Realtek ALC1220 (до 8 каналов) Сеть 1 x Intel i219V (10/100/1000 Мбит/с);
1 x Wi-Fi 802.11 a/b/g/n/ac, 2.4/5 ГГц Dual-Band, до 867 Мбит/с, Bluetooth 4.2, 4.1, BLE, 4.0, 3.0, 2.1+EDR Слоты расширения 1 слот PCI Express x16 3.0**, физически как x16;
1 слот PCI-Express x16 3.0 физически как х8;
1 слот PCI-Express 3.0 х16, физически как х4;
3 слота PCI Express x1 2.0 Поддержка графических тандемов AMD CrossFire (до трех видеокарт);
Nv > Дисковая подсистема 6 х SATA 6 Гбит/с;
Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane;

1 х M.2* 2242/2260/2280/22110 PCIe 3.0 x4;
1 х M.2* 2242/2260/2280 SATA 6 Гбит/с и PCIe 3.0 x4

USB – 2 порта USB 3.1 Gen2 (Type A и Type C, оба на задней панели платы);
– 7 портов USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов и один Type C, 4 порта на задней панели платы);
– 6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов) Разъемы и прочая функциональность на материнской плате 1 x 24-pin ATX;
1 x 8-pin ATX 12V;
6 x SATA 6 Гбит/с;
1 разъем USB 3.1 Gen1 Type C;
2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin);
3 разъема для подключения дополнительных вентиляторов (3 х 4-pin);
1 разъем для подключения СЖО (4-pin);
1 колодка лицевой панели корпуса;
1 колодка аудиоразъемов корпуса;
2 колодки USB 2.0 для подключения 4 портов;
1 колодка USB 3.1 Gen1 для подключения 2 портов;
1 колодка TPM
перемычка сброса настроек CMOS;
4 разъема для подключения светодиодной подсветки Разъемы и прочая функциональность на задней панели 1 разъем PS/2 для подключения мыши или клавиатуры;
2 порта USB 2.0;
2 разъем WiFi;
HDMI 1.4b;
2 порта USB 3.1 Gen2;
4 порта USB 3.1 Gen1;
2 сетевых порта RJ-45;

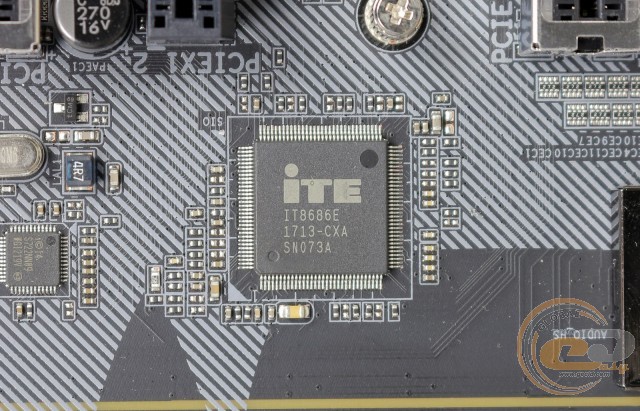

6 аудиоразъемов Контроллер I/O ITE IT8686E BIOS Две несъемных микросхемы флеш-памяти по 128 Мбит каждая;
AMI EFI BIOS;
Поддержка многоязычной локализации интерфейса (русский присутствует) Размеры, мм 305 х 244 Форм-фактор ATX *По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

Ни в упаковке, ни в комплектации материнской платы нет никаких изменений: картонная коробка, идентичная по оформлению (добавились лишь буквы «WiFi»).

Номинально новинка предлагает следующий комплект:

• Инструкция и буклет по сборке и эксплуатации;
• Диск DVD c программным обеспечением;
• Четыре шлейфа SATA с угловыми и прямыми коннекторами и защелками;
• G-connector (упрощает подключение кнопок управления, светодиодов передней панели корпуса системного блока);
• Рельефный значок с логотипом Gigabyte Aorus на переднюю панель корпуса системного блока (на заднюю поверхность значка нанесен клеящий слой);
• Планка-заглушка на заднюю панель корпуса системного блока;
• Два крепежных винта для установки плат расширения в посадочные места M.2 на материнской плате (терять эти винты крайне нежелательно: нет единого стандарта, один и тот же производитель для разных моделей своих плат может использовать несовместимые между собой винты и стойки) и одна стойка;
• Антенны Wi-Fi.

Дизайн и особенности платы, декоративная подсветка

Модель Gigabyte выполнена в черно-белом стиле с добавлением серебристого – в общем стиле Aorus. И в целом ее дизайн в сравнении с первоначальной ревизией практически не изменился. По сути слегка изменились лишь радиаторы – цепей питания процессора и набора системной логики.

Модернизированная ревизия точно так же сияет яркой подсветкой, размещение которой осталось прежним: слоты памяти, первый и второй PEG, радиатор набора системной логики, три светодиода расположены под радиаторами подсистемы питания процессора (VRM), две цепи светодиодов с тыльной стороны платы под аудиотрактом.

реклама

Остались неизменны и разъемы для подключения светодиодной подсветки – три на нижнем краю печатной платы ближе к левому углу (один пятиконтактный и два трехконтактных).

И два – в правом верхнем углу платы.

реклама

Управление подсветкой можно осуществлять из среды операционной системы Windows (для чего необходимо установить два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED)…

реклама

Кроме того, подсветкой можно управлять и из BIOS материнской платы, но тут возможностей намного меньше (то же управление подсветкой модулей оперативной памяти не реализовано).

Здесь отличий от исходной ревизии нет никаких.

Система охлаждения

реклама

Радиатор не монолитный, крепление осуществляется с помощью четырех подпружиненных винтов.

Еще два теплорассеивателя установлены на подсистеме питания процессора.

реклама

Об эффективности теплоотвода мы еще поговорим ниже – при практическом тестировании.

Точки крепления охлаждения процессора обратно совместимы с предыдущими поколениями LGA 115*. Системе охлаждения ЦП необходимо вписываться в следующие габариты:

реклама

Все разъемы для вентиляторов снабжены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных.

реклама

Разъемы SYS_FAN2A и SYS_FAN2B не просто так размещены на плате бок о бок – управляются они только вместе (в качестве отображаемого уровня оборотов вентилятора берутся показания с SYS_FAN2A; с разъема SYS_FAN2B уровень оборотов не считывается). Разъем CPU-FAN_OPT рассчитан на подключение помп систем жидкостного охлаждения – предельная сила тока на нем составляет 2 А.

Все параметры регулировки оборотов доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов в BIOS предусмотрены три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один для ручной настройки.

Можно добиться полной остановки вентиляторов (как трех-, так и четырехконтактных, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P, причем для этого не требуется трогать опцию «CPU FAN Control»).

Для каждого из разъемов (в том числе процессорного) можно задать температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System 1 и System2 (где-то на плате). На графиках доступно шесть уровней – от «0» до «5». При этом уровни «0» и «5» всегда соответствует минимальному и максимальному уровню оборотов, их можно лишь сдвигать влево-вправо. В последнем случае инженеры Gigabyte реализовали «защиту от дурака», заблокировав неопытному пользователю возможность случайного отключения вентиляторов при перегреве. Любые изменения, произведенные пользователем, вступают в силу сразу, никаких промежуточных сохранений настроек и перезагрузок не требуется.

Тут по-прежнему никаких принципиальных отличий от «оригинала».

Подсистемы питания процессора и оперативной памяти

Итак, мы подобрались к главной для оверклокера интриге – измененным цепям питания процессора на новой ревизии системной платы.

Архитектура процессоров Intel в исполнении LGA 1151 подразумевает подведение к ЦП четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA. На исходной Gigabyte Z370 Aorus Ultra Gaming для их формирования были реализованы четыре преобразователя: по однофазному на VCCSA и VCCIO, четырехфазный VCore и трехфазный VAXG.

На новой ревизии VCCSA и VCCIO остались нетронутыми, а вот VCore и VAXG…

ШИМ-контроллер – прежний Intersil ISL95866. Проще говоря, количество фаз в целом неизменно.

Уже насторожились, верно?

В качестве силовых элементов применены мосфеты NTMFS4C10N и NTMFS4C06N производства ON Semiconductor в том же количестве, что и на исходной плате…

Переворачиваем плату и видим, что выводы фаз VCore спаяны попарно (фото слева), тогда как VAXG раздельные (фото справа):

Иначе говоря, от исходной ревизии в плане цепей питания процессора новинка отличается лишь переконфигурированием и добавлением дросселей. Это может снизить температуру, но незначительно.

Даже защелка дополнительного питания ATX осталась развернута наружу и может упереться в стенку блока питания или верхнюю крышку корпуса (в зависимости от используемого корпуса).

Подсистема питания памяти и вовсе неизменна: все те же одна фаза под управлением ШИМ-контроллера Richtek RT8120D и три ON Semiconductor NTMFS4C06N.

Прочая элементная база и особенности

В подсистеме памяти изменений и вовсе ноль. Слоты по-прежнему оснащены классическими защелками с обеих сторон, но без риска возникновения конфликта даже с массивными длинномерными видеокартами.

Список поддерживаемых частот, приведенный на официальном сайте Gigabyte, также содержит значения до 4000 МГц включительно, и все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает режима разгона. Таковы спецификации Intel – максимально гарантируемая частота, поддерживаемая процессорами Coffee Lake, составляет 2666 МГц, более высокие частоты «лишь возможны». По факту в BIOS материнской платы есть множители до 8300 МГц.

Под разъемом основного питания ATX по-прежнему расположено две колодки интерфейса USB, одна из них – уже привычная 20-контактная колодка USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0). Вторая – тоже колодка USB 3.1 Gen1, но выполненная в новом форм-факторе.

Увы, за прошедшее время никаких принципиальных изменений в ценовой политике производителей не произошло: тот же упомянутый в прошлый раз, Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 все также предлагается по цене

$18-20. Оба разъема реализованы благодаря возможностям Intel Z370, дополнительные контроллеры не используются.

В правом нижнем углу платы мы найдем колодку THB_C, которая предназначена для подключения дополнительной панели Gigabyte Thunderbolt, и шесть разъемов SATA 6 Гбит/с.

Разъемы SATA разбиты на две группы: четыре ориентированных параллельно поверхности платы («лежачие» разъемы), и при установке массивной видеокарты будет ограничен доступ к двум верхним из них, а при установке второй видеокарты будет перекрыт доступ к нижним двум разъемам этой группы. Нижние SATA могут быть заблокированы массивной видеокартой, устанавливаемой в самый нижний PEG, но данная конфигурация будет выглядеть довольно странно: в нем доступно только четыре линии PCI-Express, да и те от набора системной логики.

Осталось неизменным и наличие на плате двух посадочных мест M.2, одно (дальнее от процессорного разъема) из которых допускает установку как PCIe, так и SATA SSD (при этом отключается разъем SATA3_0) типоразмеров 2242, 2260 и 2280, а второе (ближнее к процессорному разъему) – только PCIe, но уже с типоразмерами до 22110.

Ближайший к процессору M.2 по умолчанию дополнительно оснащен радиатором (его можно снять или просто переставить в нижний M.2), на основание которого предварительно нанесен слой термоинтерфейса (не течет, допускает многократное применение, в состоянии «с завода» закрыт упаковочной пленкой).

Забавный момент: русскоязычное зеркало сайта Gigabyte утверждает, что SATA SSD можно установить в оба M.2:

Но глобальное англоязычное зеркало и инструкция содержат верную информацию: SATA SSD работают только в нижнем M.2.

Никаких отличий от оригинала не наблюдается.

По нижнему краю печатной платы мы обнаружим:

• Два SATA, о которых говорилось ранее;
• Колодку для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
• Над ней – перемычка сброса настроек BIOS;
• Два разъема для подключения вентиляторов (просьба помнить об их общности, о которой упоминалось выше);
• Две колодки для подключения четырех портов USB 2.0;
• Колодку для подключения модуля шифрования TPM;
• Колодки для подключения светодиодной RGB-ленты;
• Разъем LED_C1 для прямой подачи питания на подсветку платы (соответствующий раздел выше);
• Колодку фронтальной аудиопанели корпуса системного блока.

Правый край платы не закрыт какими-либо кожухами, и Gigabyte есть чем похвастать и тут.

Аудиотракт относится к решениям «с претензией»: тут не только модные «Hi-End-конденсаторы» Nichicon, скрытые под металлической крышкой аудиоконтроллера Realtek ALC1220 (с интегрированным усилителем), но и четыре пленочных конденсатора WIMA. High-End аудиоконденсаторы WIMA
Аудиоподсистема материнской платы Aorus Z370-серии представлена уникальным тандемом высококачественных аудиоконденсаторов компании WIMA FKP2 и конденсаторов категории Fine Gold компании Nichicon. Компоненты Fine Gold и WIMA FKP2 широко применяются в Hi-Fi системах класса Premium, обеспечивая чистое без искажений звучание на высоких частотах и насыщенные басы. В этом им помогает фирменная технология Aorus AMP-UP Audio – идеальное решение для встроенной аудиоподсистемы, характеристики которой отвечают требованиям самых взыскательных пользователей. Gigabyte (с).

Также аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев. Это решение должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.

Вдоль участков «пустого» текстолита с тыльной стороны платы распаяны светодиоды декоративной подсветки.

Сетевая часть платы представлена гигабитным Intel i219V (о WiFi ниже), а в роли контроллера ввода-вывода задействована микросхема ITE IT8686E.

Отличий от исходной ревизии – ноль целых, ноль десятых.

Не так давно компания Intel порадовала своих поклонников стартом продаж новых процессоров семейства Intel Coffe Lake, и вместе с ними представила обновленный флагманский чипсет − Intel Z370. Поэтому нет ничего удивительного в том, что на рынок с каждым днем выходит все больше материнских плат от партнеров Intel на данном наборе системной логики.

Одной из таких новинок стала GIGABYTE Z370 AORUS Ultra Gaming, которая относится к среднему ценовому сегменту игровых моделей тайваньской компании и предлагается по стоимости немногим более $225. Конечно же, при такой цене производитель не мог оснастить ее на уровне флагмана, поэтому определенными особенностями пришлось пожертвовать. Однако не обошлось и без ряда приятных моментов, на которых мы остановимся подробнее в процессе обзора. Начать же его предлагаем по традиции с изучения подробных характеристик.

Спецификация

GIGABYTE Z370 AORUS Ultra Gaming

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

1 x Intel WGI219V (10/100/1000 Мбит/с)

8-канальный Realtek ALC1220

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

1 x Thunderbolt

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата GIGABYTE Z370 AORUS Ultra Gaming поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

В коробке с рассматриваемой моделью поставляется не только стандартный набор аксессуаров в виде диска с драйверами и утилитами, набора бумажной документации, четырех SATA-шлейфов и заглушки интерфейсной панели, но и приятный бонус в виде набора GIGABYTE G Connector, который существенно облегчает процесс подключения фронтальной панели корпуса ПК.

Дизайн и особенности платы

Печатная плата с черным матовым покрытием формата ATX (305 x 244 мм), на которой выполнена новинка, а также радиаторы оригинальной формы в целом формируют очень сдержанный облик устройства, который придется по душе большинству пользователей.

Отдельно выделим наличие LED-подсветки RGB Fusion, которая очень сильно освежает облик платы. Данная система иллюминации обладает несколькими режимами работы, управлять которыми можно при помощи комплектной утилиты.

Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не затруднит процесс сборки системы.

Взглянув на обратную сторону платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что все радиаторы системы охлаждения закреплены при помощи винтов.

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъемы подключения светодиодных лент, порт TPM, джампер для сброса CMOS и колодка подключения фронтальной панели с цветовым выделением для большего удобства. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета Intel Z370 реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и шестью портами SATA 6 Гбит/с. Из-за недостатка чипсетных линий имеется и одно ограничение: порт «SATA3_0» будет недоступен при установке SATA M.2-накопителя в один из разъемов M.2 Socket 3 («M2A_32G»).

Системная плата GIGABYTE Z370 AORUS Ultra Gaming оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.1 Gen 2 и USB 3.1 Gen 1.

Система охлаждения состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z370, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 31,7°C (при разгоне – 32,6°C);
• верхний радиатор охлаждения элементов подсистемы питания процессора – 37,1°C (при разгоне − 51,6°C);
• нижний радиатор охлаждения элементов подсистемы питания процессора – 43,2°C (при разгоне − 62,7°C);
• дроссели – 47,5°C (при разгоне − 72,5°C).

В номинальном режиме работы процессора система охлаждения платы GIGABYTE Z370 AORUS Ultra Gaming очень хорошо справляется с поставленными задачами. При разгоне показатели повышаются, но до критических значений есть еще солидный запас. Тем не менее в случае стабильно высокой нагрузки в режиме высокого оверклокинга обязательно следует позаботиться о хорошем охлаждение внутри корпуса.

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95866. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли твердотельные конденсаторы серии Durable Black, полевые транзисторы с пониженным сопротивлением открытого канала (Low RDS(on)), а также дроссели с ферритовым сердечником.

Для расширения функциональности материнской платы GIGABYTE Z370 AORUS Ultra Gaming есть шесть слотов:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16 (в режиме х16 либо х8);
3. PCI Express 3.0 x1;
4. PCI Express 3.0 x16 (в режиме х8);
5. PCI Express 3.0 x1;
6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация позволяет организовать графическую подсистему из двух или трех видеокарт. Причем первые два разъема PCIe 3.0 x16 характеризуются усиленной конструкцией для установки массивных графических адаптеров. Отдельно отметим, что расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DVI-D), обслуживание которых осуществляется силами микросхемы PTN3360DBS.

Возможности Multi I/O возложены на микросхему ITE 8686E, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

Корректная работа двух портов USB 3.1 Gen 2 обеспечена силами микросхемы ASMedia ASM2142.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. А за приоритизацию сетевого трафика отвечает ПО cFosSpeed Internet Accelerator Software.

Звуковая подсистема основана на флагманском 8-канальном HDA-кодеке Realtek ALC1220 с поддержкой наушников с высоким импедансом. К тому же она включает в себя специальные аудиоконденсаторы WIMA FKP2 для улучшения качества звука. Дополнительно отметим наличие защитного кожуха для экранирования аудиокодека.

На интерфейсную панель тестируемой модели выведены следующие порты:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x RJ45;
• 4 x USB 3.1 Gen 1;
• 2 x USB 2.0;
• 1 х USB 3.1 Gen 2 Type-C;
• 1 х USB 3.1 Gen 2 Type-A;
• 1 x PS/2 Combo;
• 1 х оптический S/PDIF out;
• 5 x аудиопортов.

Данную компоновку можно смело назвать очень удачной, благо в наличии два современных видеовыхода, удобное подключение многоканальной акустики и большое количество портов USB (включая два USB 3.1 Gen 2). Дополнительно выделим два специальных порта USB, которые предназначены для подключения внешней звуковой платы благодаря реализации технологии USB DAC-UP 2.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE Z370 AORUS Ultra Gaming очень хорошие. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, один предназначен для подключения водоблока СВО, в то время как три других используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.

Возможности разгона

Воспользовавшись одним из предустановленных профилей автоматического разгона в BIOS, мы получили частоту процессора Intel Core i7-8700K на уровне 4900 МГц при напряжении 1,284 В.

По итогам ручного разгона рабочая частота тестового процессора составила 5000 МГц при следующих настройках в BIOS: множитель – «х50», напряжение Vcore − 1,390 В.

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3500 МГц.

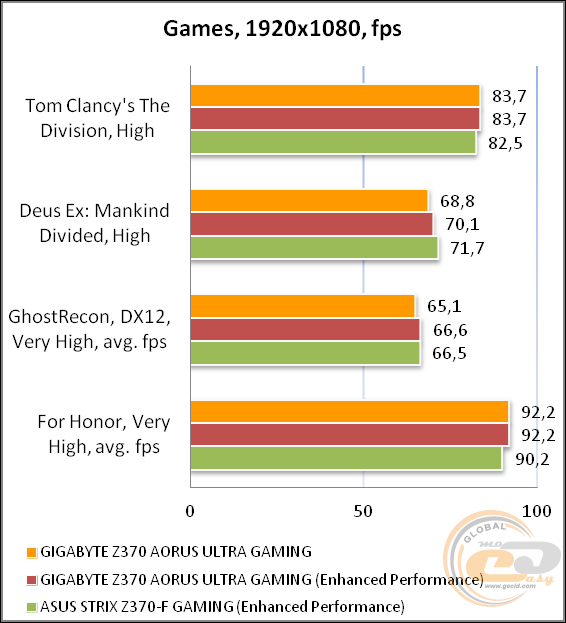

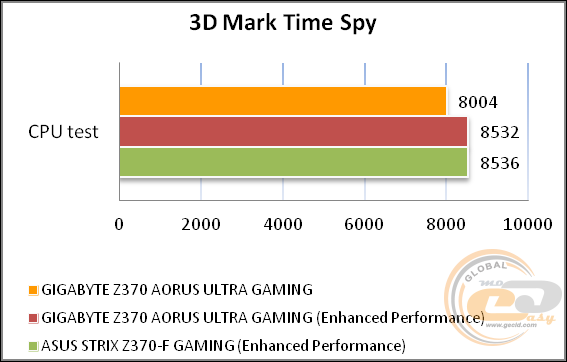

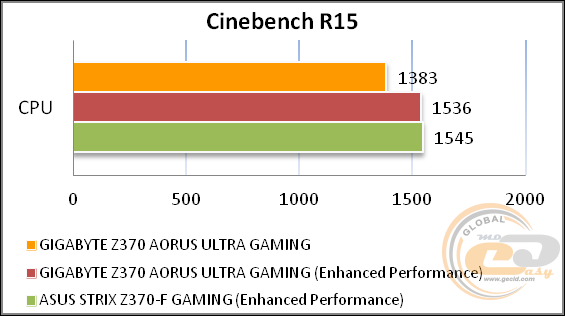

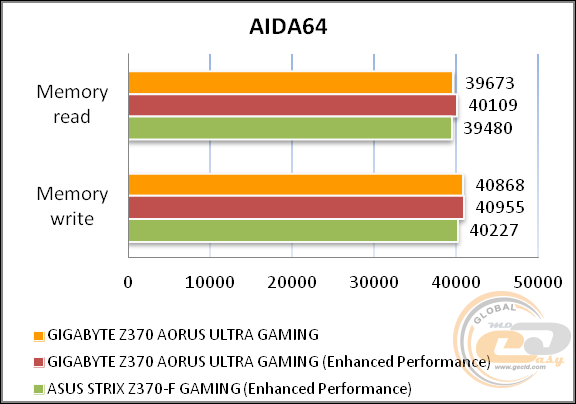

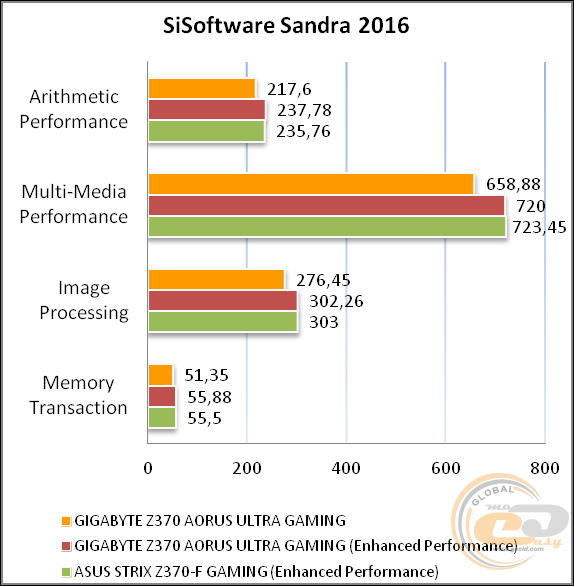

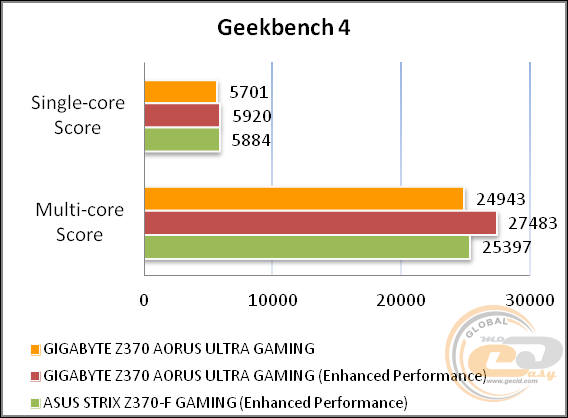

Тестирование

Для проверки возможностей материнской платы GIGABYTE Z370 AORUS Ultra Gaming использовалось следующее оборудование:

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

WD Purple WD10PURX, 1 ТБ

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (SS-560KM Active PFC)

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Philips Brilliance 240P4QPYNS

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
