Integrated with 2GB GDDR5 memory, 256-bit memory interface
Features DVI-I / DVI-D/ HDMI / DisplayPort
Core Clock: OC to 973MHz(base:918 MHz)
System power supply requirement: 500W
WINDFORCE 2X parallel-inclined fin design is equipped with 2 ultra PWM fans and two copper heat pipes to enlarge air channel on the graphics card vents and creates more effective airflow system in chassis.
Brand-new instinctive user interface, easier to monitoring and adjusting all important settings. Users can set up MONITORING, GPU CLOCK, MEMORY CLOCK,FAN, OSD, ONLINE SUPPORT and update driver, BIOS directly.
Lower GPU Temperature Ultra Durable VGA board provides dramatic cooling effect on lowering both GPU and memory temperature by doubling the copper inner layer of PCB.
Better Overclocking Capability Ultra Durable VGA board reduces voltage ripples in normal and transient state, thus effectively lowers noises and ensures higher overclocking capability.
Decrease Power Switching Loss Ultra Durable VGA board allows more bandwidth for electron passage and reduces circuit impedance. The less circuit impedance, the more stable flow of current and can effectively improve power efficiency.
Компания AMD начала потихоньку замещать старые продукты с GPU Tahiti. Radeon R9 285 на базе процессора обновленной GCN-архитектуры пришел на смену Radeon R9 280 (Radeon HD 7950). Новичок оказался в чем-то лучше предшественника, а в чем-то слабее. Первое знакомство с ним у нас происходило на примере MSI R9 285 Gaming 2G. Посмотрим, что предлагает потребителю компания Gigabyte. В ее модельном ряду пока только одна вариация Radeon R9 285, зато уже с заводским разгоном и мощным охлаждением WindForce 2X.
Gigabyte GV-R9285WF2OC-2GD
Видеокарта поставляется в коробке средних размеров с простым оформлением.
Внутри коробки имеется следующий набор аксессуаров:
два переходника питания с двух Molex на PCI-E 6pin;
диск с программным обеспечением;
инструкция.
Gigabyte занимает два слота расширения. Общая длина видеокарты составляет 25 сантиметров.
Все выполнено в стандартном для линейки продуктов WindForce дизайне. Сочетание крупных прозрачных вентиляторов и массивного радиатора под ними выглядит солидно. Сбоку отсутствуют контактные площадки для мостика CrossFireX. Radeon R9 285, как и Radeon R9 290/290X, не нужна дополнительная коммуникация для работы в таком режиме. Обмен данными в CrossFireX идет исключительно по шине PCI Express.
Радиатор не крупнее платы, а кожух с вентиляторами больше — он нависает над ней сбоку.
Крупные размеры охлаждения не мешают подключения кабелей питания к соответствующим разъемам на плате. Эти разъемы развернуты защелками вверх по аналогии с тем, как уже давно делает ASUS.
На задней панели имеется стандартная конфигурация интерфейсных разъемов из DisplayPort, HDMI и двух DVI.
В основании кулера расположена широкая пластина, накрывающая все микросхемы памяти. В центральной части радиатора имеется массивный сердечник, который пронизывает пара толстых медных трубок. Эти тепловые трубки диаметром 8 мм напрямую контактируют с поверхностью кристалла GPU.
Сердечник фиксирует центральный массив тонких пластин, помогая лучшему распределению тепла. По бокам трубки несут две дополнительные секции пластин. При этом они немного приподняты, чтобы не мешать электронным компонентам на поверхности платы. На пластине основания имеются дополнительные секции миниатюрных размеров из нескольких пластинок каждая. Они напаяны на свободные места основания. Видно, что проектировщики охлаждения старались максимально эффективно использовать весь доступный объем.
Обдувается вся конструкция парой тонких вентиляторов Power Logic PLD10010S12H типоразмера 100 мм.

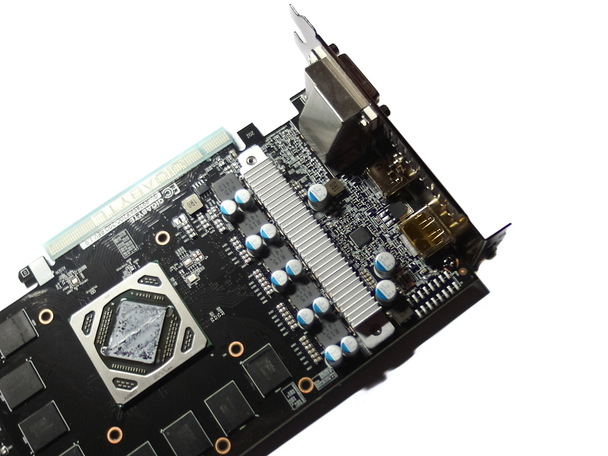

На транзисторы узла питания установлен ребристый радиатор средних размеров.
Общая компоновка платы напоминает MSI, хотя разводка и элементная база иная.
Узел питания графического ядра, насчитывающий пять фаз, реализован на контроллере ON Semiconductor NCP81022.

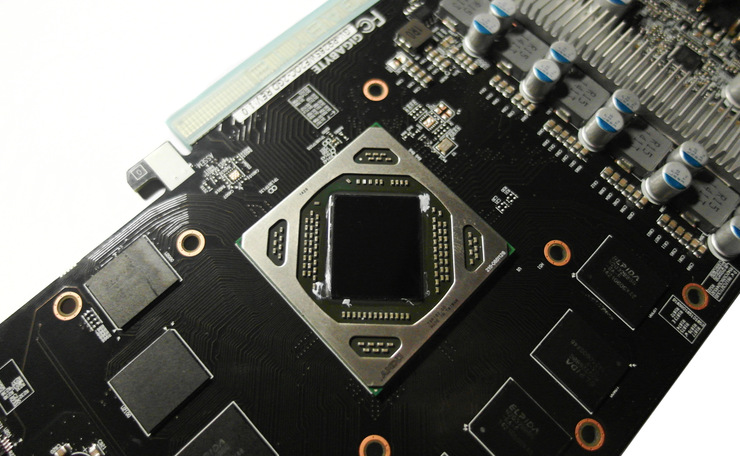

Фотография процессора Tonga во плоти:
Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBBG-6A-F. У MSI использовались такие же чипы.
Рабочие частоты Gigabyte GV-R9285WF2OC-2GD строго соответствуют частотам MSI R9 285 Gaming 2G — ядро работает на 973 МГц, память на 5500 МГц. Стандартная конфигурация 918/5500 МГц.
По итогам непрерывной 12-минутной нагрузки Unigine Valley benchmark температура ядра не превысила 66 °C при 23 °C в помещении. Скорость вентиляторов достигала 1900 об/мин, но основное время они работали при более низких значениях. Шум небольшой, дискомфорта нет.
Gigabyte оказался холоднее MSI Gaming, но последний и тише. Поэтому было решено проверить потенциал GV-R9285WF2OC-2GD при более низких оборотах. Снизив скорость вентиляторов до уровня 1600 об/мин, вышли на температурные показатели в 71–72 °C, что примерно на уровне Gaming.
В разгоне ничего удивительного видеокарта не продемонстрировала. По ядру выше 1080 МГц шагнуть не удалось из-за потери стабильности. Память одолела 6160 МГц.
Характеристики тестируемых видеокарт
В качестве Radeon R9 280X и Radeon HD 7970 выступит MSI R7970 Lightning на откорректированных частотах. Radeon HD 7970 GHz Edition добавлять не будем, потому как этот графический ускоритель очень близок к Radeon R9 280X. Ближайший товарищ — Radeon R9 280 от HIS. Со стороны NVIDIA будут присутствовать GeForce GTX 760 и GeForce GTX 770 — ASUS GTX760-DCMOC-2GD5 и Zotac GTX 770 AMP! Edition.
Не обошлось и без сравнения с упомянутым MSI R9 285 Gaming. В номинале мы не стали указывать обе карты, потому как их частоты равны. MSI фигурирует только в разогнанной конфигурации.
В таблице приведены официальные данные по частотам Boost для GeForce. На графиках указан реальный диапазон рабочих частот ядра, включая пиковые значения. Для Radeon указано значение Boost, на котором они постоянно функционировали.
В Assassin’s Creed самые слабые позиции у Radeon R9 285, хотя отставание от предшественника Radeon R9 280 очень скромное. Разгон позволяет добиться паритета с Radeon HD 7970 на заводских частотах.
Battlefield 4
Radeon R9 285 чуть проигрывает предшественнику и в Battlefield 4, зато не уступает GeForce GTX 760. У Gigabyte преимущество над референсом в 2–4%. В разгоне герой обзора на 2–3% слабее форсированного MSI Gaming.
Crysis 3
Ситуация в Crysis 3 складывается для новичка хорошо. При рекомендованных частотах он обгоняет Radeon HD 7970 и GeForce GTX 760. Заводской разгон Gigabyte обеспечивает нашему герою результаты уровня Radeon R9 280X и даже чуть выше. В разгоне Gigabyte снова пару процентов не дотягивает до уровня ускоренного MSI.
Enemy Front
В Enemy Front новые Radeon снова проигрывают Radeon R9 280. Зато сохраняется преимущество над GeForce GTX 760. Разгон позволяет Gigabyte добиться крошечного перевеса над Radeon HD 7970.
Hitman: Absolution
Максимально близкие результаты у Gigabyte и Radeon R9 280 в последней игре серии Hitman. Мизерное отставание от GeForce GTX 770. Разгона дает прирост в 7% и позволяет выйти на уровень производительности Radeon HD 7970.
Metro: Last Light
При тестировании на уровне «Пепелище» в Metro Gigabyte идет наравне с Radeon R9 280. Обычный Radeon R9 285 чуть слабее предшественника, но быстрее младшего представителя NVIDIA. Разгон дает привычный уже прирост в 7% и паритет с Radeon HD 7970 на заводских частотах.
Встроенный бенчмарк демонстрирует иной расклад. Radeon R9 285 изначально производительнее Radeon R9 280, а в разгоне даже лучше Radeon R9 280X с заводскими частотами.
Murdered: Soul Suspect
В Murdered: Soul Suspect наш герой вне конкуренции среди всех собратьев AMD. Уступает только GeForce GTX 770. Прирост от разгона 7–8%.
Thief
При высоком качестве сглаживания SSAA в игре Thief могут иметь место редкие, но значительные просадки fps при 2 ГБ видеопамяти. Поэтому при лидерстве по среднему fps герой обзора по минимальному показателю проигрывает старичкам, у которых 3 ГБ на борту.
Tom Clancy’s Splinter Cell: Blacklist
Практически идентичные показатели у младших Radeon и GeForce GTX 760 в Splinter Cell. Преимущество Gigabyte над референсом минимально, в разгоне видеоадаптер вплотную приближается к Radeon R9 280X.
Tomb Raider
В Tomb Raider уверенное преимущество над GeForce GTX 760 и идентичный минимальный fps с GeForce GTX 770. Разница между Gigabyte и референсом достигает 5–6%, прирост от разгона до 9%.
Total War: Rome 2
Gigabyte почти не уступает Radeon HD 7970 по среднеигровой частоте кадров, но проигрывает по минимальному показателю. Небольшое отставание от GeForce GTX 770.
Unigine Valley benchmark
Минимальный перевес Gigabyte относительно Radeon R9 280. Обойти GeForce GTX 760 удается только за счет повышения частот. При 1080/6160 МГц герой обзора чуть быстрее Radeon HD 7970.
Watch Dogs
В Watch Dogs вновь наблюдается большой разброс между средним и минимальным fps. По первому показателю Gigabyte лучше старшего товарища от AMD, по второму показателю — в конце рейтинга вместе с GeForce GTX 760.
3DMark 11
Обычный видеоадаптер Radeon R9 285 чуть слабее Radeon R9 280, а Gigabyte GV-R9285WF2OC-2GD уже лучше. Герой обзора на 5% быстрее GeForce GTX 760. Прирост производительности от разгона на уровне 7%.
3DMark Fire Strike
В этом тесте Radeon R9 285 изначально быстрее Radeon R9 280, на одном уровне с GeForce GTX 770. Gigabyte на своих заводских частотах идентичен Radeon R9 280X.
Энергопотребление
Приятно отметить, что показатели Gigabyte GV-R9285WF2OC-2GD идентичны потреблению MSI R9 285 Gaming 2G на пониженных до рекомендованного уровня частотах. В разгоне разница между этими товарищами становится еще более заметной.
Выводы
Видеокарта Gigabyte GV-R9285WF2OC-2GD максимально близка к Radeon R9 280. В отдельных играх быстрее с хорошим отрывом, но иногда и заметно слабее из-за большего объема памяти у старых моделей AMD. При разгоне прирост производительности меньше прироста по частотам. Но даже такой разгон позволяет нагнать Radeon HD 7970 и его более новую версию в лице Radeon R9 280X. Сам разгон не выдающийся, у нас были и более удачные карты этой серии, но разница в пару процентов совершенно не критична. Видеокарта однозначно лучше GeForce GTX 760, а в некоторых приложениях может конкурировать и с GeForce GTX 770.
Мощная система охлаждения WindForce обеспечивает очень низкие рабочие температуры. Шум умеренный. Рьяные ценители тишины могут добиться полного акустического комфорта при небольшом ручном вмешательстве. Для этого даже не нужны специализированные утилиты. Catalyst Control Center на вкладке ATI Overdrive позволяет задать ограничения по максимальному уровню скорости вращения.
Здравствуйте уважаемые читатели. В этом обзоре мы протестируем новинку Radeon R9 285 от компании Gigabyte. Эта модель призвана заменить предыдущую R9 280 в виде обновленной GCN-архитектуры, более низкого энергопотребления и охлаждения Windforce 2X.
Компания GIGABYTE была основана в 1986 году и с тех пор занимает лидирующие позиции на рынке инновационных ИТ-технологий. Залогом успеха компании является использование новейших технологий и соблюдение строгих стандартов качества. Своевременно реагируя на запросы рынка, компания GIGABYTE в настоящее время предлагает в ассортименте материнские и графические платы, периферийные устройства для ПК, настольные компьютеры (включая изделия All-In-One), ноутбуки, планшетные компьютеры, сетевое оборудование, серверы и мобильные телефоны. Широкий спектр продукции GIGABYTE полностью отвечает желаниям и потребностям каждого пользователя и каждой компании.
* Графический процессор: AMD Radeon R9 285
* Кодовое имя видеочипа: Tonga
* Техпроцесс: 28 нм
* Объем видеопамяти: 2048 Мб
* Тип видеопамяти: GDDR5
* Разрядность шины видеопамяти: 256 бит
* Частота видеопамяти: 5500 МГц
* Частота графического процессора: 973 МГц
* Частота RAMDAC: 400 МГц
* Поддержка режима SLI/CrossFire: есть
* Разъемы: DVI x2, HDMI, DisplayPort
* Количество поддерживаемых мониторов: 4
* Максимальное разрешение: 4096×2160
* Число универсальных процессоров: 1792
* Число текстурных блоков: 112
* Число блоков растеризации: 32
* Максимальная степень анизотропной фильтрации: 16x
* Максимальная степень FSAA: 24x
* Версия шейдеров: 5.0
* Поддержка стандартов: DirectX 11.2, Mantle, OpenGL 4.3
* Необходимость дополнительного питания: да, 6 pin + 6 pin
* Энергопотребление: 190 Вт
* Система охлаждения: Windforce OC
* Количество вентиляторов: 2
* Количество занимаемых слотов: 2
* Размеры: 261×141 мм

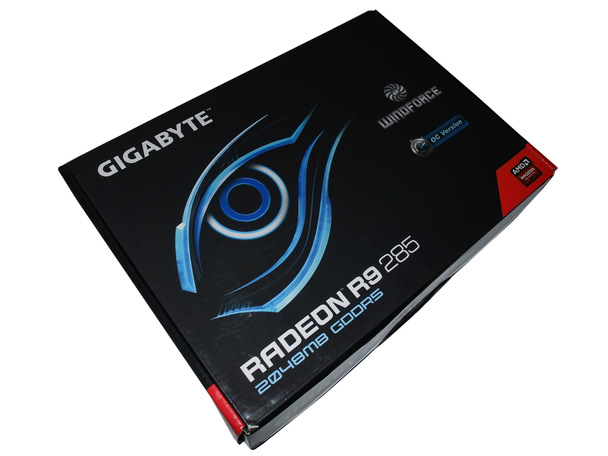

Видеокарта поставляется в большой черной картонной коробке. Дизайн является типичным для фирмы Гигабайт и ничем не выделяется.

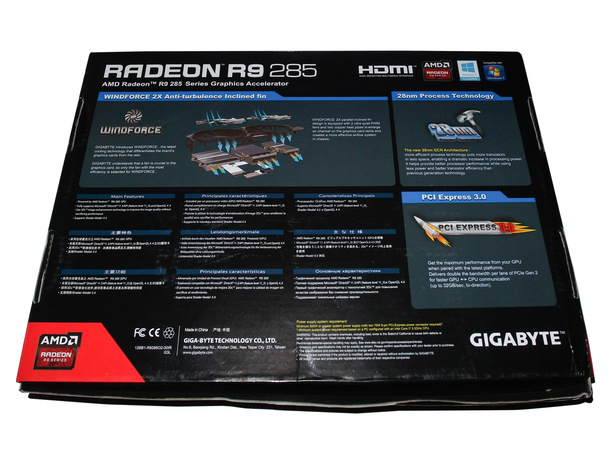

На обратной стороне практически вся информация на английском языке. Из главных достоинств можно отметить поддержку технологии 3Dc, а также фирменное охлаждение Windforce OC.

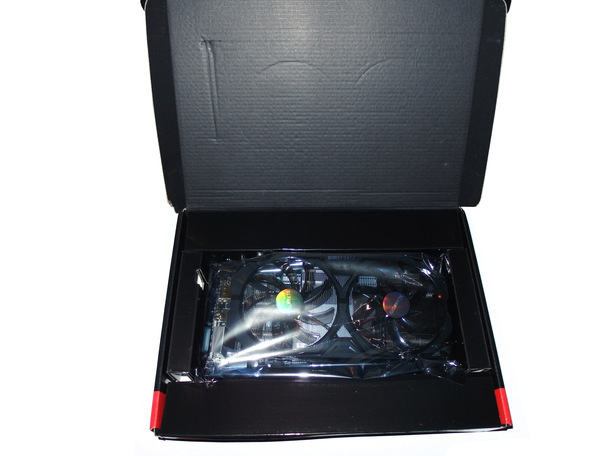

У коробки откидная крышка, открыв которую пред глазами предстает видеокарта, упакованная в антистатический пакет. Видеокарта зафиксирована в картонную вставку, дабы исключить тряску при транспортировке.
Комплектация включается в себя:
2) Руководство пользователя
3) Диск с драйверами

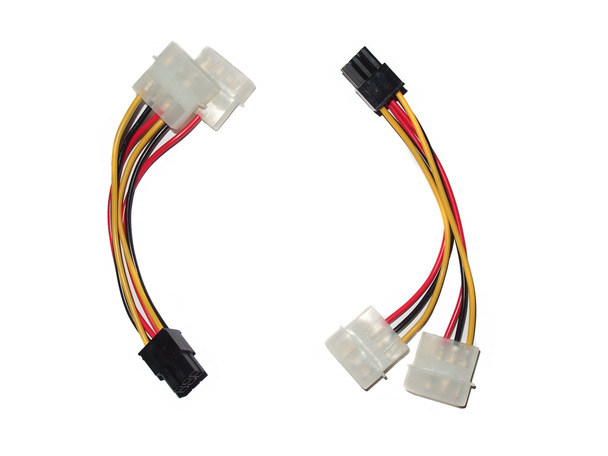

4) Два переходника c Molex на 6pin

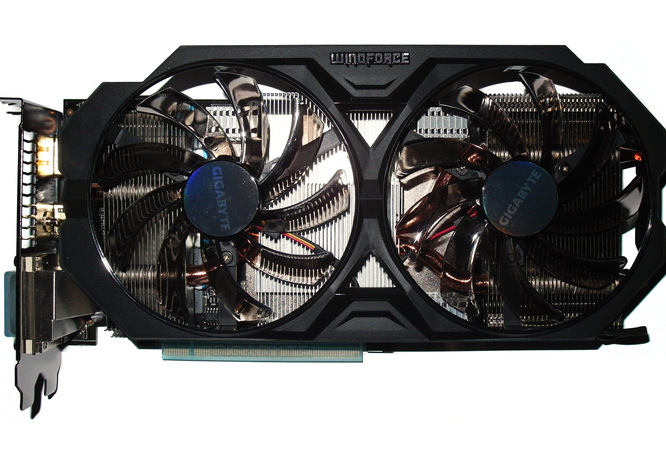

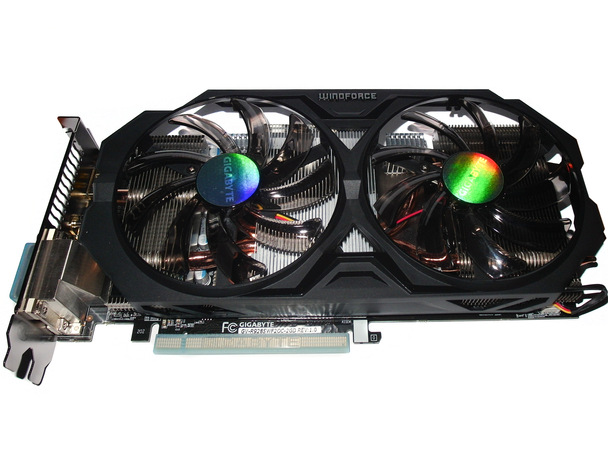

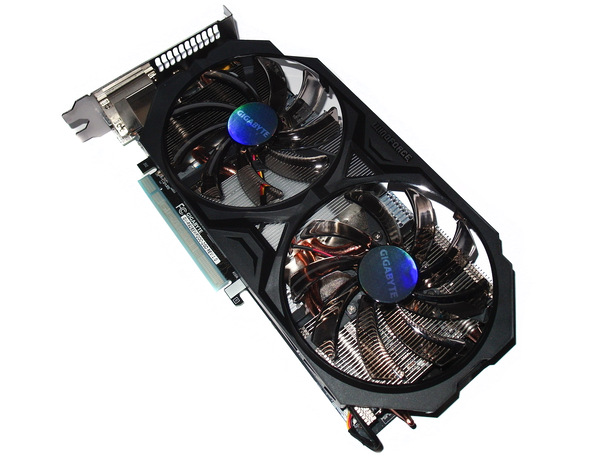

Дизайн стандартный для видеокарт с системой Windforce, однако он красив. Пластиковый кожух полностью матовый и слегка шероховатый. Отпечатки и пыль практически не собирает.
Система охлаждения состоит и алюминиевого радиатора и двух вентиляторов. У вентиляторов слегка сероватые прозрачные лопасти. На каждом вентиляторе наклеена голографическая наклейка, которая меняет свой цвет, в зависимости от угла обзора.
Кстати, у видеокарты отсутствует интерфейс для подключения мостика CrossfireX. В системе с двумя и более видеокарт обмен данными происходит исключительно по шине PCI Express.

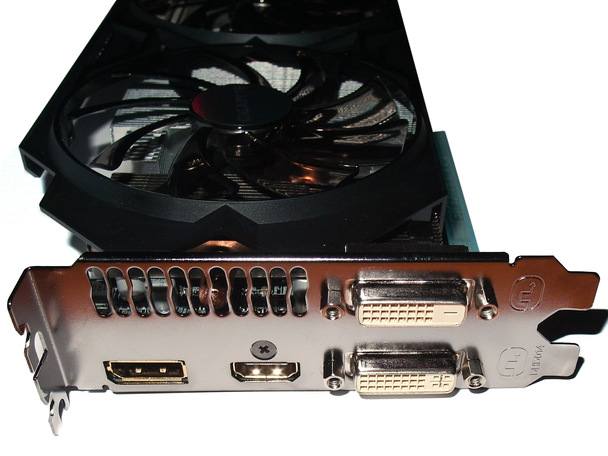

Сзади расположены два DVI разъема, один HDMI и один Display Port. Помимо разъемов имеются отверстия для выдува воздуха, толку от них мало, но вот дизайн становится приятнее.
В большинстве видеокарт разъем питания делают сзади, однако производитель решил вынести его на боковую часть. Для работы видеокарты требуется подключить два 6pin кабеля.

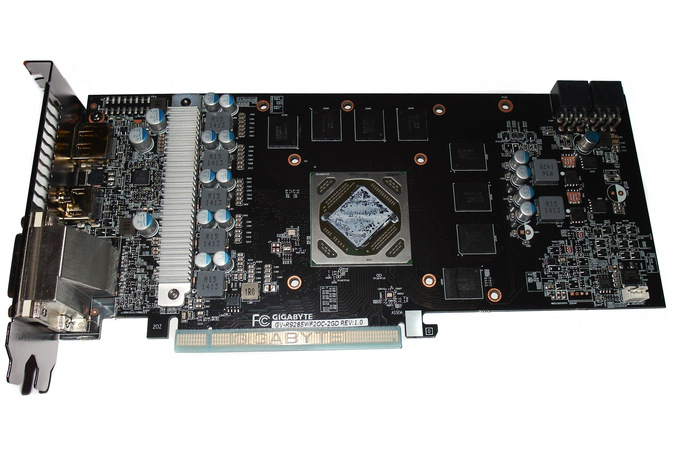

Все элементы располагаются на печатной плате черного цвета с высокой плотностью компоновки.

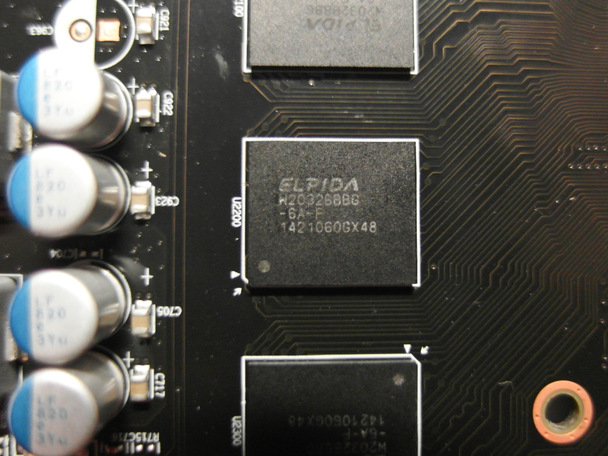

В видеокарте имеется 2ГБ видеопамяти, которые набраны восемью чипами производства Elpida, по 256 мегабайт каждый.
А вот и графический чип Tonga. Его поверхность зеркальна и не содержит никакой информации. Выполнен он по 28нм техпроцессу и работает на частоте 973Мгц. Обмен данными между ядром и памятью осуществляется через 256 битную шину.

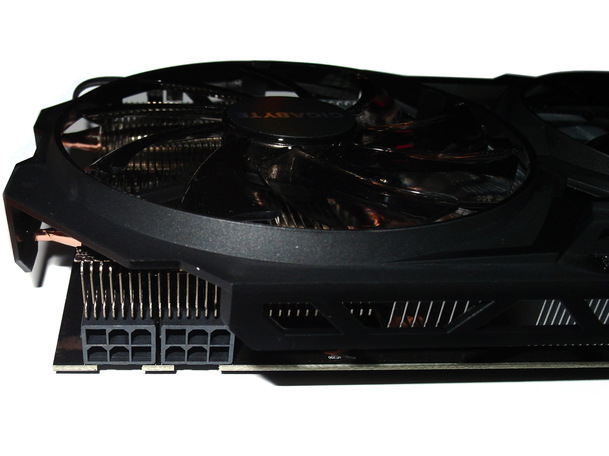

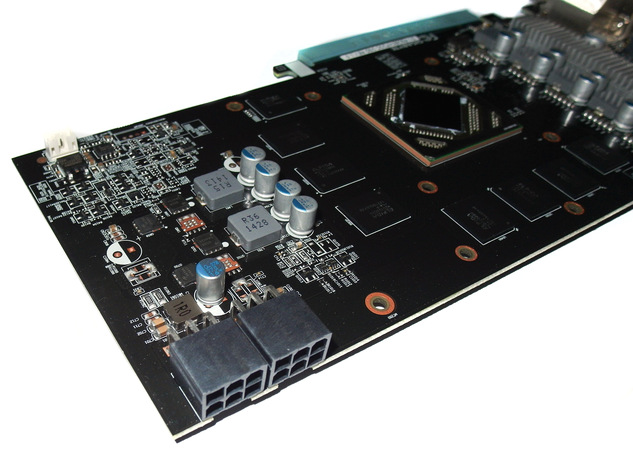

Два шестипиновых разъема питания. К ним легко подсоединять и отсоединять кабель, который при работе надежно закреплен защелкой.
На систему питания установлен дополнительный ребристый радиатор.

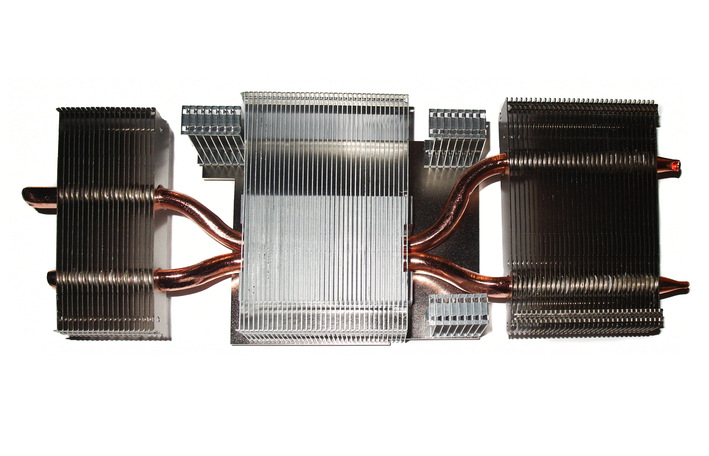

Теперь подробнее о системе охлаждения. Практически всю длину кожуха занимает алюминиевый радиатор, который пронизан двумя тепловыми трубками. В силу дизайна, одна из трубок короче другой. На радиаторе можно заметить две белых термопрокладки, они служат для охлаждения чипов памяти. Соприкосновение довольно плотное, на прокладках остались отпечатки чипов. В центральной части радиатора имеется сердечник, через который проходят две медных 8мм трубки, они контактируют непосредственно с графическим чипом.

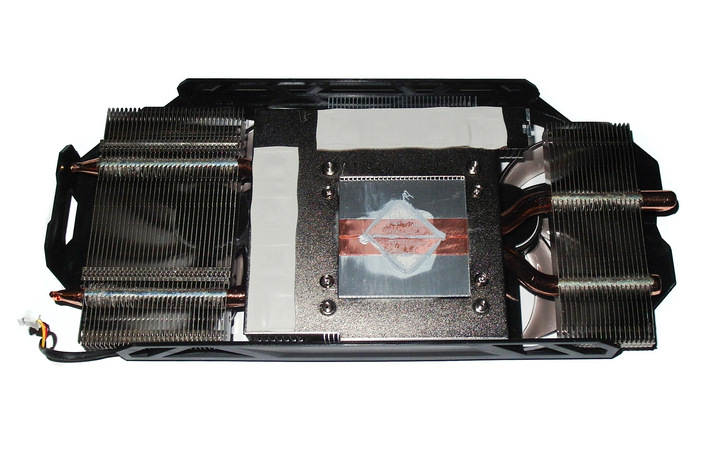

Вид радиатора с обратной стороны.

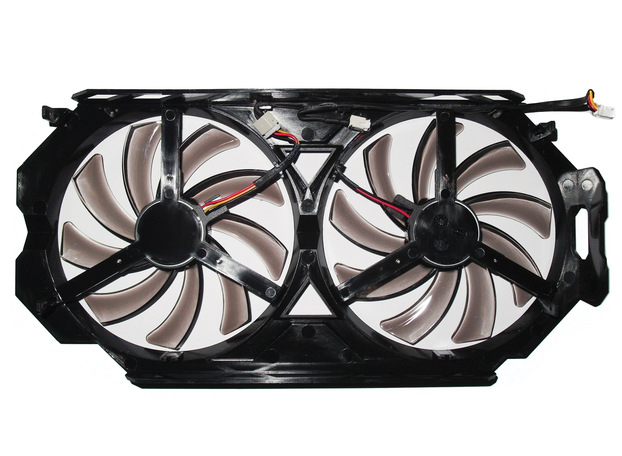

За отвод горячего воздуха отвечают два 100мм вентилятора Power Logic. Поток воздуха довольно мощный, однако при работе создается дополнительное жужжание. Возможно попался плохой образец, но этот посторонний шум выделяется на фоне других компонентов системного блока.

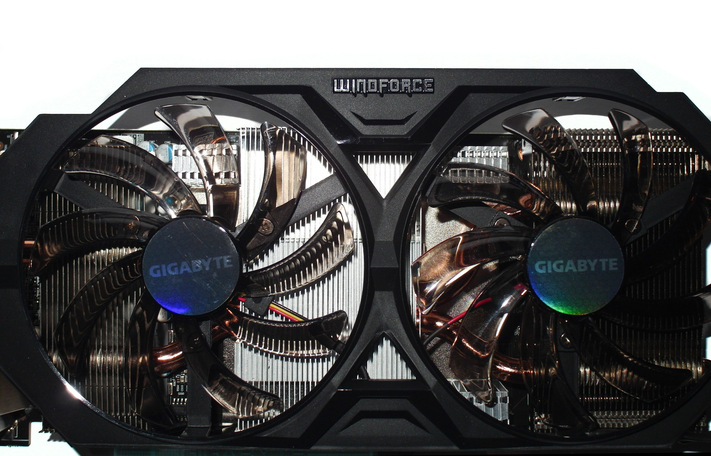

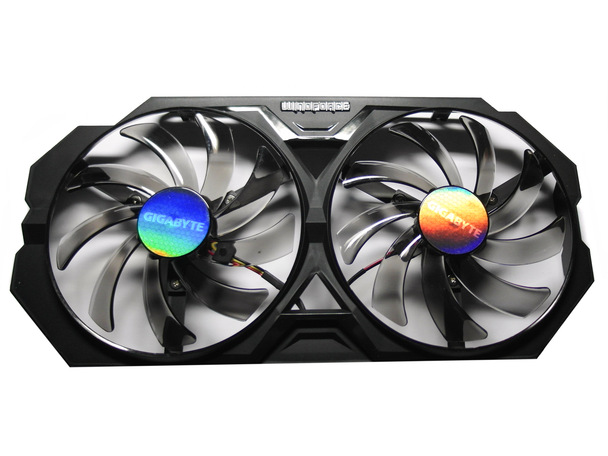

Лицевая сторона кожуха с вентиляторами (ламповый свет)

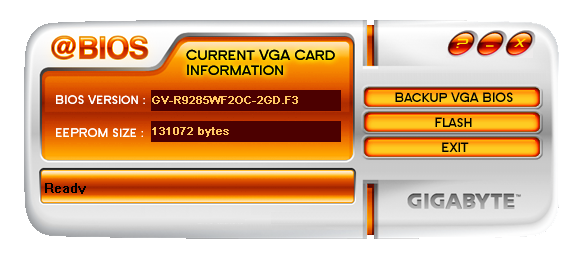

С официального сайта можно загрузить бесплатную утилиту @BIOS, с помощью которой можно сделать бэкап биоса, а также его обновление.

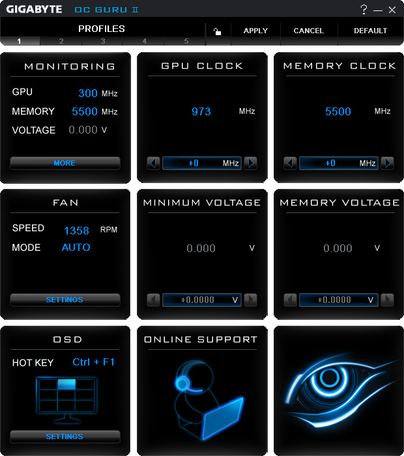

Разгон будем осуществлять с помощью фирменной утилиты от компании Гигабайт, которую можно скачать с официального сайта. Утилита позволяет прибавить к частоте памяти до 1500Мгц, а к частоте ядра до 177МГЦ. Однако вряд ли видеокарта будет работать стабильно на максимальных частотах.

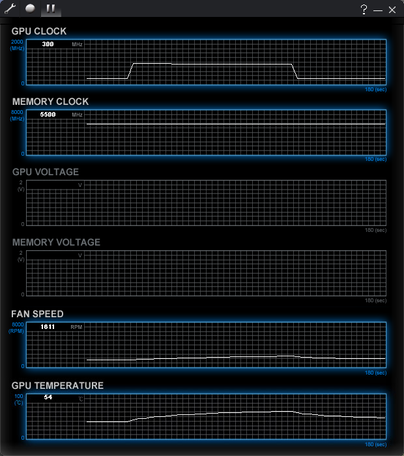

Помимо функции разгона данная программа имеет окно мониторинга для отслеживания температуры и частот в реальном времени.

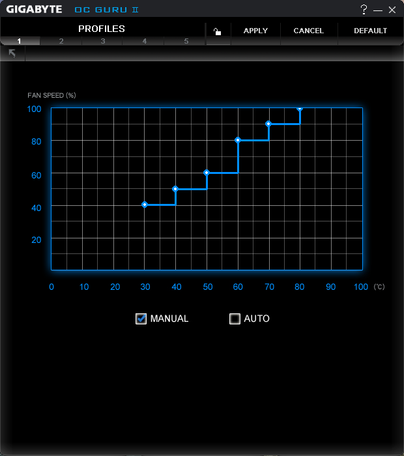

Также имеется окно для ручного редактирования зависимости количества оборотов вентилятора от температуры.
Для начала займемся разгоном памяти. Установим шаг в 20Мгц и приступим к постепенному повышению.
Частоту удалось повысить до 5900Мгц, при этом видеокарта успешно проходит любые тесты, не выдавая при работе графические артефакты. Тем не менее, в простых 3D играх и тесте FurMark видеокарта может работать с частотой вплоть до 6600Мгц, но при этом в тяжелых приложениях, таких как 3D Mark Firestrike видеокарта зависает практически сразу. Итак, максимальная рабочая частота памяти составляет 5900Мгц. При повторном, более детальном тестировании было выявлено, что увеличении частоты памяти либо никак не сказалось на производительности в приложениях, либо улучшило/ухудшило результат на 1-2%. Поэтому особого толка от разгона памяти нет.
Далее приступим к разгону ядра. Так как допустимый диапазон изменения частоты не велик, попробуем сразу выставить максимум, а именно 1150Мгц. Увы, на такой частоте возникает разноцветная рябь. Путем постепенного её снижения удалось найти стабильное значение — 1093Мгц. Все бы было хорошо, да вот увеличение частоты ядра негативно сказалось на производительности в бенчмарках, результат стал хуже примерно на 3%. Из этого можно сделать вывод, что производитель прямо с завода установил идеальную для работы частоту ядра и её лучше не трогать.
Ну что ж, у данной видеокарты абсолютно нет потенциала к разгону, на этом закончим.
Тестовый стенд:
* Корпус: Zalman Z9 U3
* Блок питания: Corsair RM 850w Gold
* Материнская плата: Asus Maximus VII Hero
* Процессор: Intel Core i7 4790k (4.0Ghz)
* Кулер: Noctua NH-U14S
* Термоинтерфейс: Arctic Cooling MX-2
* Оперативная память: Kingston HyperX Savage 8192MBx2
* Накопитель: SSD Crucial M550 256GB
* Операционная система: Windows 7 SP1 x64
* Версия BIOS материнской платы: 1104
* Версия ПО видеокарты: Catalyst 14.9

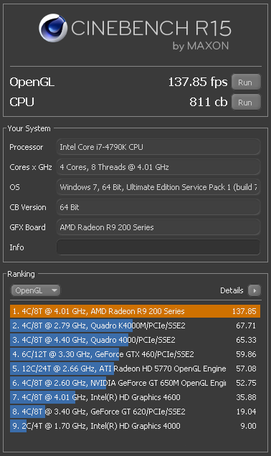

Cinebench R15
Бенчмарк, моделирующий разработку реалистичных 3D сцен и спецэффектов для киноиндустрии, основанный на движке известного продукта CINEMA4D при использовании мощности центрального процессора и графической системы.
FurMark 1.13.0.0
FurMark — полезная утилита, позволяющая проводить стресс-тестирование видеокарт совместимых с API OpenGL.
Максимальная температура составила 75 градусов после 15 минутного прогрева в Burn-in Benchmark

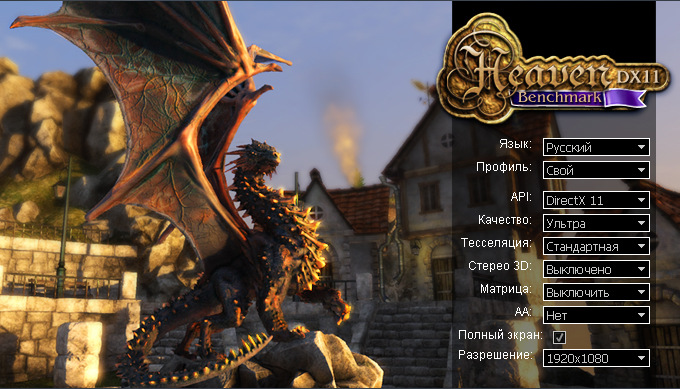

Heaven Benchmark 4.0
Heaven Benchmark — компьютерная программа, бенчмарк, разработанный российской компанией UNIGINE Corp. на основе собственного движка Unigine. Предназначена для тестирования графической подсистемы персонального компьютера с целью определения ее производительности.
3D Mark: Fire Strike
3D Mark: Sky Diver

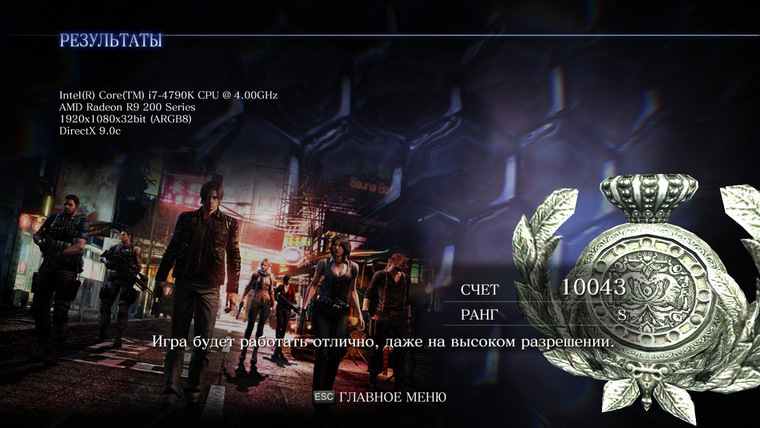

Resident Evil 6 Benchmark Tool
Утилита, моделирующая сцены из игры Resident Evil и выводящая результат на их основе.
Далее протестируем видеокарту в играх. В каждой игре выставлены максимальные настройки графики с разрешением 1920х1080. Исключение составляет сглаживание, оно отключено.
Crysis 3
Far Cry 4
Metro: Last Light Redux
BioShock Infinite
GRID Autosport
Производительность видеокарты ничем не лучше более старой модели R9 280, а иногда даже хуже. Учитывая цену, по которой продается эта новинка, лучше сэкономить и взять R9 280 или же немного добавить и взять R9 280X. Дабы видеокарта оказалась конкурентоспособной придется ждать снижения цены. Из достоинств можно отметить более компактный размер и более низкие требования к блоку питания. Поэтому если ваш блок питания ниже 600 ват, то возможно покупка данной видеокарты станет хорошим вариантом. В целом видеокарта хорошо справляется с играми, удерживая температуру в пределах нормы.
+ Блок питания 500W
— Посторонний шум при работе
Благодарю компанию DNS и компанию Gigabyte за предоставленный приз, а также тех, кто уделил время на прочтение этого обзора.
