Компания NVDIA начала внедрение новой графической архитектуры с бюджетных решений GeForce GTX 750 Ti и GeForce GTX 750, которые при сохранении старого технологического процесса производства сумели продемонстрировать хороший рост производительности относительно предшественников вместе с уменьшением энергопотребления. С момента старта этих видеокарт в продаже многие компании успели запустить и множество форсированных версий с заводским разгоном. Некоторые такие нестандартные модели уже рассматривались на страницах нашего сайта. Героем данного обзора станет еще один такой экземпляр — ускоренный GeForce GTX 750 Ti от Gigabyte с двухвентиляторной системой охлаждения WindForce.
Gigabyte GV-N75TWF2OC-2GI
Адаптер поставляется в коробке средних размеров. Комплектуется переходником питания и диском с программным обеспечением.

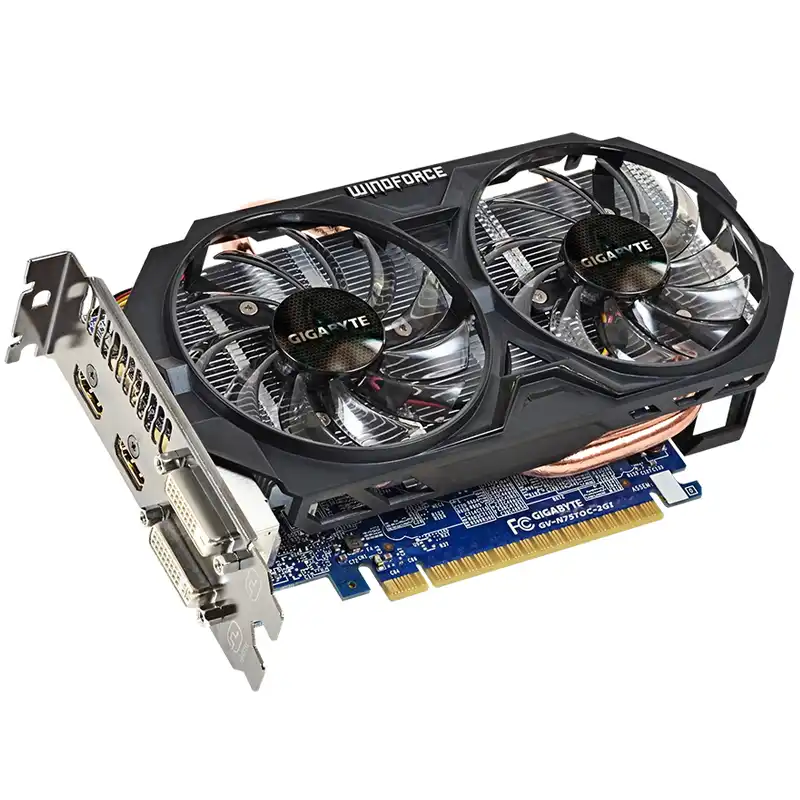

Непосредственно и сама карта не отличается крупными размерами — общая длина около 19 сантиметров.

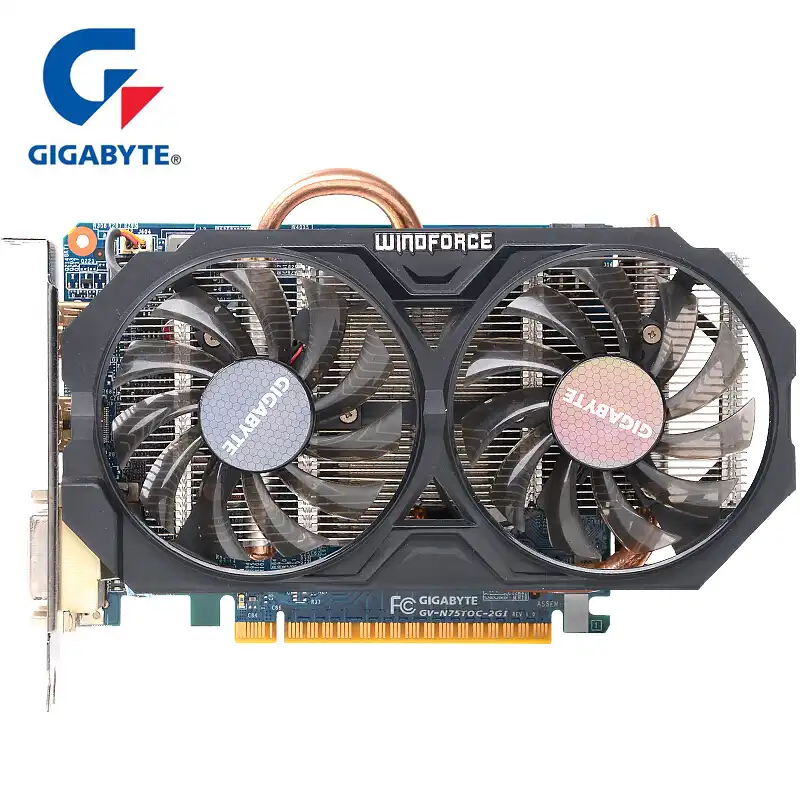

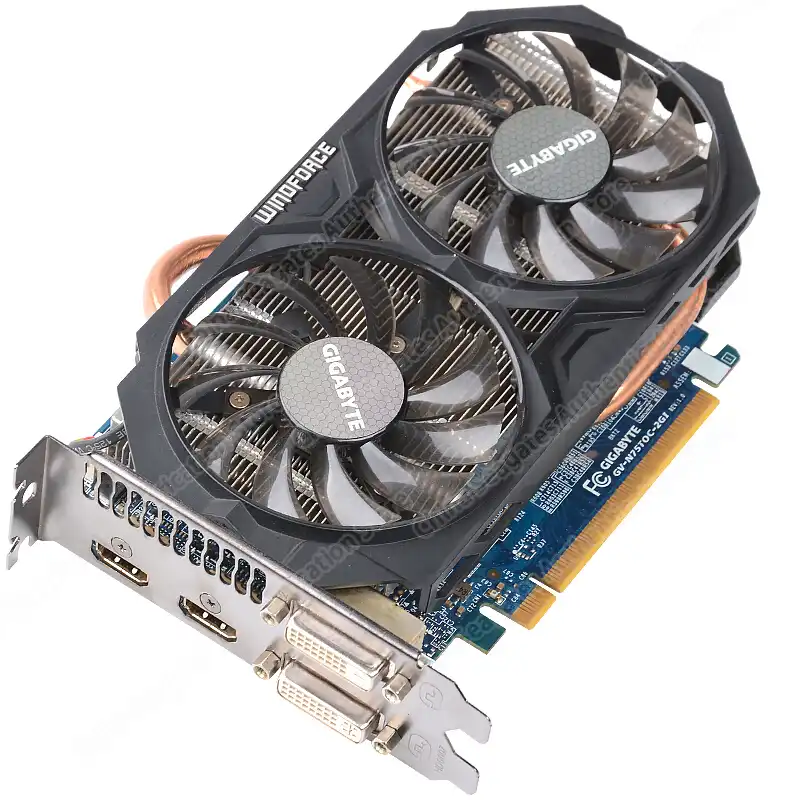

Система охлаждения выглядит солидно — занимает два слота, охлаждается двумя вентиляторами, сбоку торчит толстая тепловая трубка.

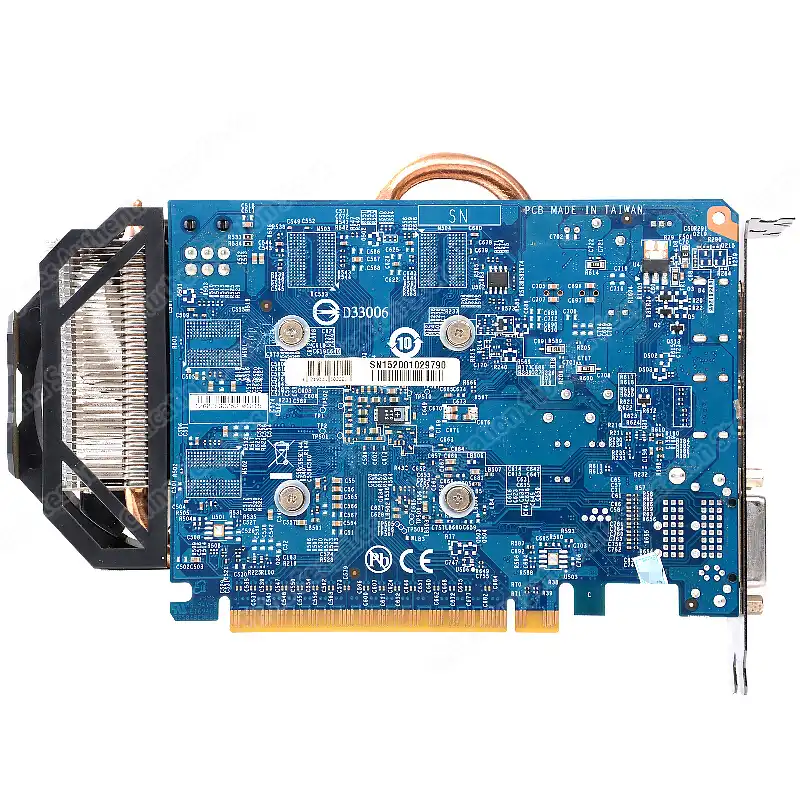

При взгляде с обратной стороны видно, что плата совсем короткая — лишь 14,5 сантиметров. Пустая зона под выпирающим кулером прикрыта «поддоном».

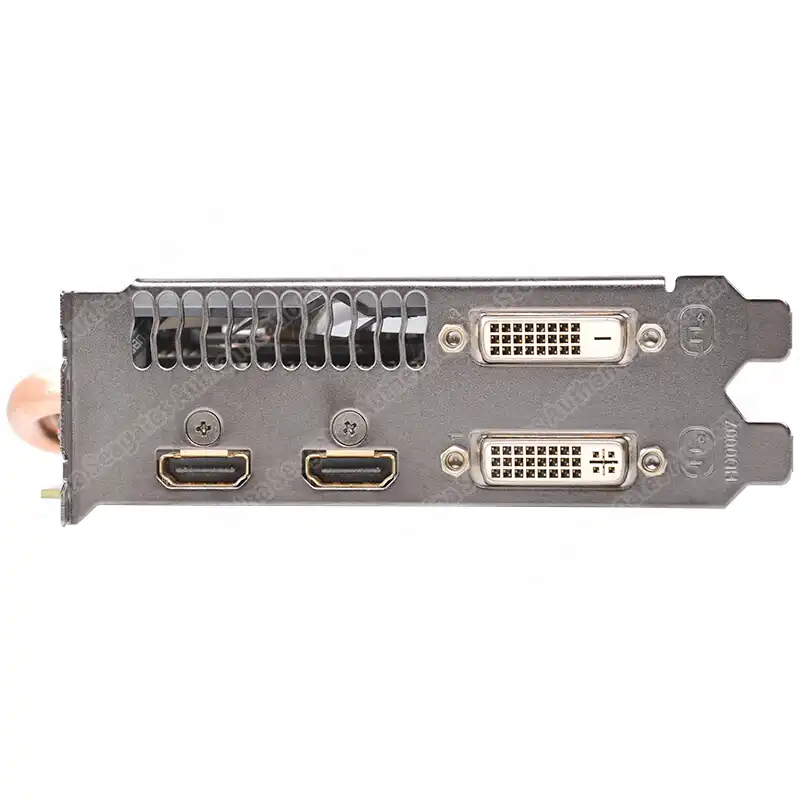

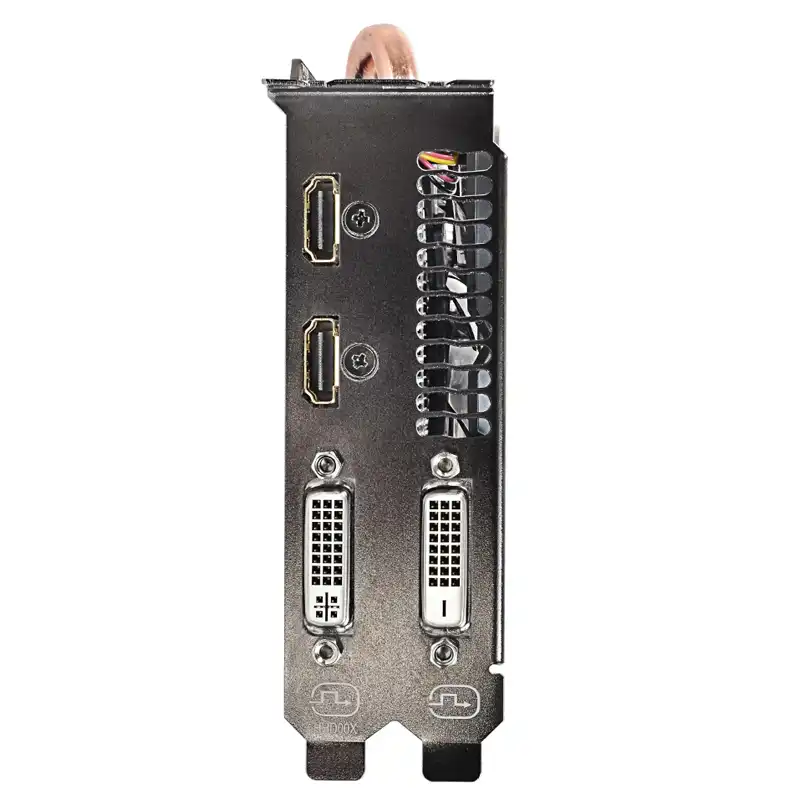

На заднюю панель выведено два HDMI и два DVI. Через пару HDMI можно подключать 4K-панели.
Выпирающая тепловая трубка оказалась единственной во всей конструкции. Проходит она сквозь центр основания, напрямую контактирую с поверхностью графического кристалла, и изгибается два раза, пронизывая массив алюминиевых пластин.
Кожух с вентиляторами прикручивается винтами к крайним пластинам радиатора. Сами пластины имеют не прямоугольную форму, а напоминают две скошенные ступеньки. Ничего необычного в этом нет. Такого рода конструкция давно применяется в двухвентиляторных системах WindForce.
Ну и в дополнение еще одна фотография радиатора при полном демонтаже всех остальных элементов конструкции:
За обдув отвечает пара вентиляторов PLD08010S12H типоразмера 80 мм.
А вот дизайн платы типовый. Это обычный референс, но с улучшенной элементной базой — фирменные дроссели Metal Choke и т.п. Подсистема питания процессора двухфазная.
Сердцем видеокарты является чип GM107-400-A2. Защитной рамки вокруг него нет.
Объем памяти стандартный для карт этой серии — два гигабайта. Набран он четырьмя микросхемами SKhynix H5GC4H24MFR T2C.
Базовая частота ядра с 1020 МГц повышена до 1215 МГц. Boost Clock заявлен на уровне 1294 МГц, но, напомню, это не максимальное его значение. Память функционирует на эффективной частоте обмена данных в 5400 МГц, что соответствует стандартным спецификациям.
Утилита GPU-Z оценила ASIC Quality в 65%.
При 26 °C в помещении Unigine Valley benchmark сумел прогреть карту лишь до 64 °C. Вентиляторы раскручивались до 2170 об/мин, шум небольшой. Стартовав с отметки Boost в 1346 МГц процессор потом чуть притормозил до 1333 МГц, ниже частота уже не опускалась. Более высокие значения частоты GPU наблюдались только у Palit GTX 750 Ti StormX Dual.
Если вы очень требовательны к акустическому комфорту, можно понизить обороты — система охлаждения это позволяет. Зафиксировав вентиляторы на уровне 1900 об/мин, мы получили итоговую температуру не более 67 °C.
Разогнать ядро удалось на 50 МГц по базовой частоте, достигнув отметки в 1265 МГц. Память заработала на 6580 МГц.
В Valley benchmark частота ядра колебалась в диапазоне от 1359 МГц до 1396 МГц. Разброс между пиковым и минимальным значением в 3D-режиме более значительный, чем был в номинале. Причина в зафиксированном лимите мощности, который у GeForce GTX 750 Ti программными средствами не повышается.
Для разгона не пришлось даже воспользоваться ручным контролем вентиляторов, оставив их в режиме Auto. При этом их скорость поднялась лишь до 2200 об/мин, а нагрев ядра не превысил 66 °C.
Отмечу, что итоговые значения разгона очень существенные. Среди всех протестированных нами ранее GeForce GTX 750 Ti чуть более высокие результаты были только у Palit StormX Dual.
Характеристики тестируемых видеокарт
Рассмотренный видеоадаптер сравним с аналогичными моделями от MSI и Palit, которые изначально работают на повышенных частотах. В роли референсного GeForce GTX 750 Ti выступит MSI с пониженными частотами (Boost ядра до 1150 МГц).
Предшественники представлены GeForce GTX 650 Ti Boost и GeForce GTX 650 Ti. Старшие решения представлены GeForce GTX 660 и Radeon R9 270 (только в номинале). Ближайшими конкурентами от AMD станут Radeon HD 7850 и Radeon R7 260X.
Характеристики всех участников приведены в таблице. На графиках указан полный диапазон рабочих частот ядра у NVIDIA, включая пиковые значения Boost.
| Gigabyte Geforce GTX 750 Ti OC 2048 МБ 128-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 750 Ti (GM107) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1215—1345 | 1020—1150 |
| Частота работы памяти (физическая (эффективная)), МГц | 1350 (5400) | 1350 (5400) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 5/1215—1345 | 5/1020—1150 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 640 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 40 | |
| Число блоков растеризации (ROP) | 16 | |
| Размеры, мм | 210×100×35 | 150×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | синий | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 70/38/18 | 64/35/15 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA(d-Sub)), 2×HDMI 1.4a | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/d-Sub), 1×HDMI 1.4a |
| Поддержка многопроцессорной работы | Нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 3 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | Нет |
| Максимальное разрешение 2D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
| Максимальное разрешение 3D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
| Комплектация локальной памятью |
|---|
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах 4Gb (на лицевой стороне PCB).
Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1500 (6000) МГц.
| Сравнение с эталонным дизайном (reference) | |
|---|---|
| Вид спереди | |
| Gigabyte Geforce GTX 750 Ti OC 2048 МБ 128-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 750 Ti |
 |  |
| Вид сзади | |
| Gigabyte Geforce GTX 750 Ti OC 2048 МБ 128-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 750 Ti |
 |  |
Дизайн PCB продукта Gigabyte почти идентичен референс-дизайну за рядом отличий, связанных с комплектацией карты иным набором выходных гнезд, нежели это предусматривает референс-карта. В остальном все то же самое.
Эталонный дизайн, как и дизайн этой карты, предусматривает возможность комплектации карты 2 гигабайтами памяти с помощью 2-гигабитных микросхем (8 посадочных мест). Но в данном случае продукт Gigabyte довольствуется лишь 4 посадочными местами при комплектации 4-гигабитными микросхемами памяти для получения суммарного объема 2 гигабайта. Напомним, что сейчас большинство микросхем памяти — 32-битные, поэтому для получения суммарной ширины шины обмена с памятью в 128 бит достаточно 4 микросхем памяти. Не исключено, что маркетологи могут додуматься и до выпуска особой версии подобной карты, снабженной 4 гигабайтами памяти (что абсолютно не востребованно и не нужно, но радует глаз и самолюбие отдельных потребителей, отдавших небольшие деньги и получившие объем памяти, как у «топовых ускорителей»).
Система питания очень простая, имеет 2 фазы. Карта снабжена популярными сейчас видеовыходами DVI и HDMI (можно подключать два однотипных монитора безо всяких переходников). Стоит обратить внимание на то, что ускоритель имеет разъем дополнительного питания, тогда как для GTX 750 Ti он, в принципе, не нужен. Но из-за сильно повышенных частот работы ядра, а также просто для возможности приличного оверклокинга производитель решил обеспечить свой продукт дополнительным питанием.
| Система охлаждения |
|---|
Основой СО является большой прямоугольный радиатор с впрессованной в его основание тепловой трубкой, помогающей разносить тепло по периферийным ребрам радиатора. Микросхемы памяти не охлаждаются.
Сверху надет кожух с уже привычными потребителю двумя вентиляторами особого дизайна, которые мы видим только на устройствах Gigabyte.
После 6-часового прогона под нагрузкой максимальная температура не превысила 57 градусов (!), но максимальная частота вращения вентиляторов составила 2180 оборотов в минуту, что отнюдь не сделало кулер бесшумным. Налицо перестраховка, когда в BIOS ускорителя выставлены завышенные частоты вращения вентиляторов, и температура GPU понижается явно чрезмерно. Надеюсь, что это недоработка первого сэмпла с первой версией BIOS, и в дальнейшем работу СО сбалансируют. Температуру GTX 750 Ti можно держать на уровне 70 градусов, и это нормально, но зато кулер будет тихим. Если судить только по максимальной температуре GPU, то кулер следует признать очень эффективным. Однако производимый им шум заставляет негативно оценить СО в целом.
Читатели могут высказываться в форуме iXBT.com по поводу того, какие именно шумовые характеристики им интересны.
| Мониторинг температурного режима (с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
| Комплектация |
|---|
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на МАКСИМАЛЬНОЕ качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
Благодарим компанию AMD за предоставление лицензионного продукта.
3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
Tomb Raider (2014) (Crystal Dynamics/Square Enix), DirectX 11.0
Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0
Благодарим компанию AMD за предоставление лицензионного продукта.
Crysis 3 (Crytek/EA), DirectX 11.0
Благодарим компанию AMD за предоставление лицензионного продукта.
Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь
Благодарим компанию Unigine за предоставление Advanced Edition бенчмарка.
Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
Благодарим компанию AMD за предоставление лицензионного продукта.
Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
Благодарим компанию AMD за предоставление лицензионного продукта.
Благодарим компанию AMD за предоставление лицензионного продукта.
Результаты тестов: сравнение производительности
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 750 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | Конец мая 2014 | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 18 | R7 265 2048 МБ, 925/925/5600 | 570 | 326 | 175 |
| 19 | Gigabyte GTX 750 Ti 2048 МБ, 1215—1345/5400 | 540 | 323 | 167 |
| 20 | Palit GTX 750 Ti 2048 МБ, 1200—1345/6000 | 540 | 340 | 159 |
| 22 | Zotac GTX 750 Ti 2048 МБ, 1045—1162/5400 | 520 | 319 | 163 |
| 23 | GTX 750 Ti 2048 МБ, 1020—1149/5400 | 510 | 315 | 162 |
| 24 | R7 260X 2048 МБ, 1100/1100/6500 | 470 | 318 | 148 |
| 25 | GTX 650 Ti 2048 МБ, 925/925/5400 | 430 | 279 | 154 |
Комментарий к Рейтингам iXBT.com
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | Конец мая 2014 | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 01 | Palit GTX 750 Ti 2048 МБ, 1200—1345/6000 | 340 | 540 | 159 |
| 05 | R7 265 2048 МБ, 925/925/5600 | 326 | 570 | 175 |
| 06 | Gigabyte GTX 750 Ti 2048 МБ, 1215—1345/5400 | 323 | 540 | 167 |
| 08 | Zotac GTX 750 Ti 2048 МБ, 1045—1162/5400 | 319 | 520 | 163 |
| 09 | R7 260X 2048 МБ, 1100/1100/6500 | 318 | 470 | 148 |
| 10 | GTX 750 Ti 2048 МБ, 1020—1149/5400 | 315 | 510 | 162 |
| 17 | GTX 650 Ti 2048 МБ, 925/925/5400 | 279 | 430 | 154 |
Комментарий к Рейтингам полезности
Gigabyte Geforce GTX 750 Ti OC 2048 МБ 128-битной GDDR5 PCI-E — самый быстрый на сегодня ускоритель из тех Geforce GTX 750 Ti, что мы уже изучали, очень неплохая «рабочая лошадка» для повседневного использования и игр с умеренными требованиями к ускорителю. Карта имеет очень популярный на сегодня набор видеовыходов (при наличии переходников можно легко выводить картинку на 3 или даже 4 монитора). Наличие или отсутствие разъема дополнительного питания на сегодня не является значимым критерием для выбора: все современные БП имеют нужные кабели с соответствующими разъемами. К сожалению, система охлаждения у протестированной нами карты была настроена далеко не оптимальным образом: температура видеопроцессора удерживалась на очень низкой (избыточно низкой) отметке, в то время как шум от кулера был ощутимым. Надеемся, что в следующих ревизиях или прошивках карты режим работы кулера будет оптимизирован, и тогда этот ускоритель смело можно будет рекомендовать всем.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
«>
