Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 (P/N 4 719331 323356) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1070 (GP104) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1695—2075 | 1507—1797 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2042 (8168) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 15 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1920 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 120 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 295×125×55 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 158 | 151 |
| В режиме 2D, Вт | 37 | 42 | |
| В режиме «сна», Вт | 16 | 21 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,5 | |
| В режиме максимального 3D, дБА | 24,0 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Искать цены в каталоге iXBT.com
| Комплектация локальной памятью | |
|---|---|
| Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|
| Вид спереди | |
| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 | Gigabyte GeForce GTX 1080 Xtreme Gaming 8 ГБ 256-битной GDDR5 |
 |  |
| Вид сзади | |
| Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5 | Gigabyte GeForce GTX 1080 Xtreme Gaming 8 ГБ 256-битной GDDR5 |
 |  |
В данном случае имеет смысл сравнить с GTX 1080 той же серии Xtreme Gaming: фотографии прекрасно демонстрируют, что перед нами практически та же печатная плата, и в материале по той карте я уже говорил, что PCB значительно переделана и отличается от эталонного дизайна.
Система питания имеет 10 фаз для GPU и 2 фазы для памяти, что дает возможность регулировать вольтажи с очень малым шагом для достижения максимального оверклокинга при сохранении стабильной работоспособности и защите элементов от перегорания. Преобразователь питания управляется цифровым контроллером uP9511P производства uPI Semiconductor. Ускоритель поддерживает функцию мониторинга, за которую отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Стоит упомянуть и технологию производства PCB — Ultra Durable, которая подразумевает двойные медные слои и набор высококачественных дросселей и твердотельных конденсаторов. Все это снижает нагрев карты, а также должно препятствовать возникновению свиста катушек при работе ускорителя (традиционный бич компьютерных плат с большими токами).
У данного ускорителя прилично повышены (на 15%) частоты работы относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в районе 10%-15% в зависимости от разрешения и режима работы.
Основной набор видеовыходов здесь стандартен, однако в хвостовой части карты можно увидеть 2 дополнительных выхода HDMI. К ним подключаются кабели устройств VR (виртуальной реальности), поэтому данный ускоритель полностью готов для работы совместно с очками VR (а его производительность вполне достаточна для такой работы).
| Система охлаждения |
|---|
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 34 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 41 °C, вентиляторы так и не включались. Соответственно, уровень шума не изменялся и по-прежнему составлял 20,0 дБА.
В режиме максимальной нагрузки в 3D температура достигала 62 °C. Вентиляторы при этом раскручивались всего лишь до 1198 оборотов в минуту, а шум вырастал до 24,0 дБА, поэтому можно считать данную СО практически бесшумной и уж во всяком случае очень тихой.
Термоснимок
| Комплектация |
|---|
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
Watch Dogs (Ubisoft)
Grand Theft Auto V (Rockstar Games/Rockstar Games)
The Witcher 3: Wild Hunt (CD Projekt RED)
Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
Far Cry Primal (Ubisoft/Ubisoft)
Hitman (2016) (IO Interactive/Square Enix)
Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1070 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало октября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 01 | GTX 1080 8 ГБ, 1607—1885/10000 | 3050 | 409 | 745 |
| 02 | Gigabyte GTX 1070 Xtreme 8 ГБ, 1695—2075/8168 | 2840 | 512 | 555 |
| 03 | GTX Titan X 12 ГБ, 1000—1075/7000 | 2680 | 214 | 1250 |
| 04 | GTX 1070 8 ГБ, 1507—1797/8000 | 2540 | 510 | 498 |
| 05 | R9 Fury X 4 ГБ, 1050/1050/1000 | 2490 | 404 | 616 |
| 06 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 2490 | 438 | 569 |
Комментарий к Рейтингам iXBT.com
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало октября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 16 | Gigabyte GTX 1070 Xtreme 8 ГБ, 1695—2075/8168 | 512 | 2840 | 555 |
| 17 | GTX 1070 8 ГБ, 1507—1797/8000 | 510 | 2540 | 498 |
| 23 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 438 | 2490 | 569 |
| 24 | GTX 1080 8 ГБ, 1607—1885/10000 | 409 | 3050 | 745 |
| 26 | R9 Fury X 4 ГБ, 1050/1050/1000 | 404 | 2490 | 616 |
| 29 | GTX Titan X 12 ГБ, 1000—1075/7000 | 214 | 2680 | 1250 |
Комментарий к Рейтингам полезности
Gigabyte GeForce GTX 1070 Xtreme Gaming (8 ГБ) на момент написания материала — один из лучших вариантов очень быстрого однопроцессорного ускорителя, демонстрирующий производительность в среднем на 11,5% выше, чем референсный GTX 1070, и подобравшийся по скорости совсем близко к флагману GTX 1080. Карта имеет очень тихую и при этом крайне эффективную систему охлаждения, приятную (и полезную) подсветку на кулере, а также подойдет любителям разгона, позволяя гибко регулировать и частоты, и напряжения. Данный ускоритель полностью готов для работы совместно с устройствами VR. По поводу дополнительного ручного разгона: память немного разгоняется, но уже выше 2200 (8800 МГц) начинаются проблемы, а вот разгон ядра при сохранении стабильной работы видеокарты возможен до 2105 МГц, при этом можно получить дополнительно еще 3%-4% производительности. Фактически, Gigabyte и так выжала из GPU все, что можно, поэтому данная карта — хороший вариант для тех, кто хочет иметь производительность выше, чем у GTX 1070, но не готов платить за GTX 1080. Наверняка возможен и более серьезный разгон этой карты, но экстремальный разгон с применением соответствующих средств интересен лишь очень малому проценту пользователей, поэтому детального изучения этого вопроса мы не проводили.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за октябрь 2016 года)
награду получила карта:
- Gigabyte GeForce GTX 1070 Xtreme Gaming 8 ГБ 256-битной GDDR5
Буду краток: героиня обзора — это самая быстрая GeForce GTX 1070, оснащенная воздушной системой охлаждения. Подобную продукцию тяжело обозревать, потому что в глазах потенциального покупателя все плюсы устройства перечеркивает всего один недостаток — цена. GeForce GTX 1070 Xtreme Gaming хороша во всем, но есть ли смысл переплатить за такой ускоритель графики?
GIGABYTE GeForce GTX 1070 Xtreme Gaming
Технические характеристики и особенности конструкции
Переплатить придется прилично. Мы уже знакомились с версией G1 Gaming от все той же GIGABYTE. Если верить продуктовому агрегатору «Яндекс.Маркет», то экстрим-версия стоит в среднем на 6000 рублей больше. Модель с маркировкой GV-N1070XTREME-8GD серьезно разогнана уже на фабрике. И оснащена ну очень эффективным кулером WINDFORCE. Есть у GeForce GTX 1070 Xtreme Gaming весьма приметная изюминка, но сначала рассмотрим технические характеристики устройства.
| GIGABYTE GeForce GTX 1070 Xtreme Gaming (GV-N1070XTREME-8GD) | GIGABYTE GeForce GTX 1070 G1 Gaming (GV-N1070G1 GAMING-8GD) | NVIDIA GeForce GTX 1070 Founders Edition | |
| Название чипа | GP104 | GP104 | GP104 |
| Техпроцесс | 16 нм | 16 нм | 16 нм |
| Количество CUDA-ядер | 1920 | 1920 | 1920 |
| Количество текстурных блоков | 120 | 120 | 120 |
| Количество ROP | 64 | 64 | 64 |
| Частота ядра | 1695 (1898) МГц — OC Mode 1670 (1873) МГц — Gaming Mode | 1620 (1822) МГц — OC Mode 1594 (1784) МГц — Gaming Mode | 1506 (1683) МГц |
| Память | GDDR5 | GDDR5 | GDDR5 |
| Объем памяти | 8 ГБ | 8 ГБ | 8 ГБ |
| Интерфейс памяти | 256 бит | 256 бит | 256 бит |
| Частота памяти | 8316 МГц — OC Mode 8168 МГц — Gaming Mode | 8008 МГц | 8008 МГц |
| Питание | 8+6 пин | 8 пин | 8 пин |
| Интерфейсы | 1x DVI 3x DisplayPort 3x HDMI | 1x DVI 3x DisplayPort 1x HDMI | 1x DVI 3x DisplayPort 1x HDMI |
| Цена | 40 000 руб. | 33 800 руб. | 35 000 руб. |
| Купить |

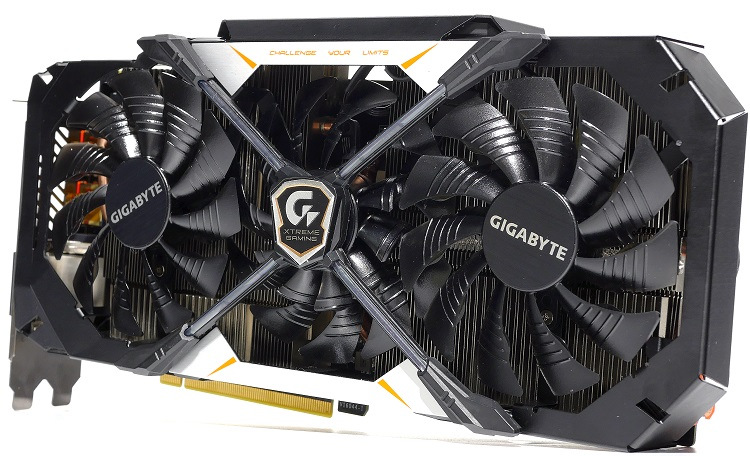

Системой охлаждения с тремя вентиляторами в 2016 году никого не удивишь. Но у GIGABYTE получилось. Дело в том, что кулер WINDFORCE оснащен тремя 100-мм «карлсонами». При этом длина видеокарты небольшая (для акселератора подобного уровня) — всего 287 мм. А есть версии GeForce GTX 1070 длиной 300 и более миллиметров. У той же GeForce GTX 1070 G1 Gaming — 280 мм. Как такое удалось? Средний вентилятор слегка утопили вглубь. Вращается он, кстати, в другую сторону, нежели боковые «ветродуи». Плюс крыльчатка оснащена вторым рядом лопастей меньшего размера. По словам производителя, такая конструкция увеличивает воздушный поток в два раза. Следовательно, для эффективного охлаждения чипа, памяти и сопутствующих элементов питания раскручивать вентиляторы до большей частоты не требуется.
Выпустив на рынок GeForce GTX 1080, GTX 1070 и Titan X компания NVIDIA потирала руки в предвкушении очередной «битвы» за верхний ценовой сегмент и возложила на себя корону лидерства. AMD в свою очередь поджила ей «свинью» и выкатила ускорители нацеленные на массовый сегмент, заявив тем самым, что «железный трон» нам не интересен и мы лучше займемся продажей «хлеба» жителям Вестероса. Всё бы ничего, если бы прилавки своевременно наполнялись разнообразными нереференсными моделями на базе RX480/RX470, но здесь произошёл временной лаг. В итоге, момент упущен и часть прибыли потеряна в следствии выхода GTX 1060. Отсюда мораль, недостаточно удивить соперника логичной и продуманной стратегией, также необходимо, чтобы не подкачала и реализация. А вот с реализацией намерений у NVIDIA полный порядок и в немалой степени этому способствуют давние партнёры компании, в лице которых наибольшей популярностью у нас пользуются такие бренды как ASUS/Gigabyte/MSI. При выходе любого GPU партнёры с неимоверной скоростью наполняют рынок различными решениями на базе собственных разработок. В числе прочих отличилась и Gigabyte, представив свою премиальную линейку ускорителей Xtreme Gaming на базе Pascal. Об одной из таких моделей мы сегодня и поговорим, знакомьтесь – Gigabyte GeForce GTX 1070 Xtreme Gaming (GV-N1070Xtreme-8GD).
Позиционирование
Давайте немного пораскинем мозгами и подумаем над целевой аудиторией данной видеокарты. Начнём с главного, с цены. Если учитывать среднюю стоимость на нашем рынке, то купить GTX 1070 получится за 33-36 тысячи рублей. Конечно, реальный разброс цен может колебаться в районе 29,5
48 тысяч (на определённую модель) и зависит прежде всего от места вашего проживания. Итак, GeForce GTX 1070 при текущей стоимости является представителем верхнего ценового сегмента и соседствует в линейке с двумя «старшими братьями» в лице GeForce GTX 1080 и Titan X. Какой-то значимой альтернативы со стороны AMD пока нет. Всё бы ничего, если бы не одно но. Рассматриваемая сегодня видеокарта относится к премиальный серии, а значит, снабжена функциональным «обвесом» за который придётся заплатить. Тратить больше сейчас готовы немногие, поэтому популярностью пользуется массовый сегмент, где продаются видеокарты рассчитанные на предоставление достаточной игровой производительности в разрешении FullHD. А вот целевая аудитория GeForce GTX 1070 ограничена людьми, желающими прикупить видеокарту для мониторов с разрешением 2560х1440 или 3840х2160. К чему я всё это говорю? К тому, что покупателей на дорогие видеокарты сейчас найдётся не так много, а уж если говорить о премиальном сегменте, то ситуация становится совсем не радужной. К примеру, рассматриваемая сегодня Gigabyte GeForce GTX 1070 Xtreme Gaming (GV-N1070Xtreme-8GD) реализуется по цене в 38-41 тыс. рублей, что потребует доплаты в семь тысяч по сравнению с наиболее бюджетными решениями. И что мы в итоге получаем за эту дополнительную плату? Прежде всего великолепную систему охлаждения, переработанную печатную плату с усиленной подсистемой питания, специальное покрытие против влаги/коррозии/пыли, дизайнерские изыски в оформлении, наличие RGB подсветки и приличный заводской разгон. А стоит ли это дополнительных затрат, решать только покупателю, но с учётом тяжелой экономической ситуации в нашей стране, вопрос конечно риторический.
Упаковка и комплектация
Первое, с чем мы сталкиваемся при знакомстве с очередной видеокартой – упаковка. Многие производители продолжают уделять повышенное внимание данному аспекту и сердце покупателей видимо откликается на столь заманчивое оформление.
Помимо основных плюсов, которые гарантирует архитектура PASCAL, Gigabyte может похвастать фирменной системой охлаждения, качественной компонентной базой, переработанной печатной платой с особым защитным покрытием и наличием регулируемой подсветки. Что же до Gauntlet Sorting, то данный аспект не гарантирует какого-то заоблачного результата несмотря на то, что именно в таком ключе описывается данная технология на коробке. Отметка лишь свидетельствует о том, что видеокарты этой серии подвергаются дополнительным тестам на стабильность, что в свою очередь может положительно сказаться как на снижении % брака, так и на разгоне.
Для защиты во время транспортировки внутри находится дополнительная коробка из плотного картона, где надёжно зафиксировано всё содержимое.
Комплект поставки «расширенный» и включает в себя папку для документов, сопроводительную документацию, напульсник и наклейку с логотипом. Также упоминается, что при регистрации продукта на сайте производителя можно получить дополнительный год гарантии.
