Всем привет!
Не знаю с кем еще поделиться и куда писать, мб кто и здесь увлекается разгоном, оверклокингом и геймерством.
Начну с того, что приобрел в начале декабря с рук, на гарантии сборку пк, судя по спецификации, довольно неплохую, как мне казалось на тот момент за 27250 руб.
Соответственно сама сборка:
Процессор — amd fx 8320e, 8 ядер, 3,2 Ггц
Материнская плата — gigabyte ga-970a-ds3p
Видеокарта — gigabyte nvidia gtx 1060 на 3 гб
Блок питания — aerocool на 450 Вт
Оперативная память — kllsire 1600 Мгц, тайминги 11-11-11-28 на 8 гб (привет али) ddr 3
Башенный кулер — zalman optima cnps8x на 125 Вт теплоотдачи
Жёсткий диск — wd серии blue на 1 тб.
После приобретения, естественно начал тестить в играх и не очень-то ожидания мои оправдались. В таких играх, как battlefield 1, armored warfare, ведьмак 3, surwarium, сборка себя показала неплохо, довольно стабильно, без больших просадок фпс, в общем вполне комфортно и играбельно, но вот тот же fallout 4, средиземье: тени войны уже идут с просадками и фризами, конечно максимальный фпс радует в районе 60-70, ночасто просаживается до 38, причем резко, что дает эффект фриза. Это меня не устроило и я решил пойти в "святой разгон фикуса". Смотрел гайды, читал про разгон, что эффективно, а что нет (мне было интересно и при этом интерес, подгонялся необходимостью).
Из гайдов понял, что необходимо гнать пк в комплексе, т.е. процессор + озу + северный мост. Из отзывов, про материнку, узнал, что она довольно горячая штучка и ей необходимо дополнительное охлаждение на северный мост, для стабильной работы и срока службы. Из тех же отзывов, узнал, что процы fx 83xx серии созданы, для разгона. Кроме всего прочего, узнал, что есть 2 вида разгона ядер: множителем и по шине.
Пробовал гнать изначально только по шине, выключив все энергосберегайки, поднимая частоту BCLK с 200 стоковых до 225, что вкупе со стандартным множителем, давал 3,6 Ггц на ядрах, при вольтаже +0,2 В к стоковому (на гигабайтовских материнках суммарное значение напряжения не выводится, только поправка), вместе с этим повышал напряжение на озу с 1,5 В до 1,6 В (макс. разрешённая 1,65 В). Худо-бедно работало, северник грелся до 63 градусов по Цельсию, цпу до 50. Прироста большого не давало, просто
Стабильность и плавность картинки слегка лучше.
Решил гнать дальше по множителю, шине и озу, уже добавил множитель 17,5 и BCLK 239, вольтаж ставил на ядра +0,22, на северный мост +0,12, на озу 1,55 В. Предварительно подбирал тайминги на плашке в стоке на 1600 Мгц были 8-9-8-24, теперь на 1904 Мгц (это выставилось автоматически, за счет BCLK) поднял до 10-10-10-27. Система запустилась, сразу скажу, что в средиземье: тени войны, минимальный фпс в 38 никуда не делся, но картинка стала более плавной и практически отсутствуют фризы, в farcry 5 просадок почти нет, все стало еще лучше, фпс в среднем в районе 55, редко падал до 40.
Я решил попробовать еще подразогнать ядра по множителю 4,4 ггц, т.к.плашка озу не вывозит 2000 мгц (хоть как подбирай тайминги, галимый китай, че с нее взять).
Добавил еше немного вольтаж на ядра до +0,24 В, северник не трогал, чтоб не перегревался, множитель выставил 18,5. На радиатор северного моста приколхозил 3-пиновый кулер 40х40 на саморезы, прямо ребра, держится крепко, на боковую крышку системного блока, с помощью дрели приколхозил кулер 120х120 на вдув ( смотрит прямо на северник и его кулер 40вку), на выходе из него, из сеточки передних колонок пионер, с моей гранты, сделал фильтр грубой очистки воздуха, т.к. дома имеется кошка, которая линяет. Также впереди корпуса снял заглушки и приколхозил на стяжки кулер 80х80 на вдув воздуха и также из сеточки, но только перед кулером, сделал декоративный фильтр. Судя по тестам и датчикам в программах аида 64 и осст, температура северника не поднимается выше 53 градусов, ядер не выше 48. Считаю, что охлаждение вроде как работает.
Резюмируя, скажу, что результаты есть, но тоже не на столько, на сколько ожидал, скорее всего связано с плашкой озу, то что работает в одноканальном режиме и частота не ахти, вместе с таймингами. Буду пробовать, для тестов взаймы взять такую же плашку, если недаст положительные результаты, то продать нахер этот амудэ и купить на али сборку под xeon e5, что-то типа этого LGA 2011: Huanan X79, Intel Xeon E5 2640, 8 ГБ ОЗУ.
Кто что думает? Стоит ли менять или дальше продолжать улучшать озу и гнать по шине?
Ниже приведу фото своего Франкенштейна.
Здесь и ниже настройки пробные и не оконочательные (разгон процессора по множителю и разгон озу), позже скину актуальные.
Поможем найти замену:
Товара, в данный момент, нет на складе, возможно, товар закончился или снят с производства.
| Основные свойства | |
| Форм-фактор: | ATX |
| Процессор | |
| Процессорный разъём (Socket): | AM3+ |
| Количество процессорных разъёмов: | 1 |
| Поддерживаемые процессоры: | AMD FX/Phenom II/Athlon II |
| Поддержка многоядерных процессоров: | есть |
| Системная шина: | HyperTransport |
| Чипсет | |
| Чипсет: | AMD 970 |
| Поддержка SLI/CrossFire: | CrossFire |
| Поддержка EFI: | есть |
| BIOS: | AMI c возможностью аварийного восстановления |
| Память | |
| Тип используемой памяти: | DDR3 |
| Форм-фактор модулей памяти: | DIMM |
| Частота памяти минимальная: | 1066 МГц |
| Частота памяти максимальная: | 2000 МГц |
| Количество слотов памяти: | 4 |
| Поддержка двухканального режима: | есть |
| Максимальный объем памяти: | 32 Гб |
| Слоты расширения | |
| Слоты расширения: | 2xPCI-E x16, 3xPCI-E x1, 2xPCI |
| Поддержка PCI Express 2.0: | есть |
| Дисковые контроллеры | |
| SATA: | количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10, JBOD на основе AMD SB950 |
| IDE: | нет |
| Аудио/видео | |
| Звук: | 7.1CH, HDA, на основе Realtek ALC887 |
| Сеть | |
| Ethernet: | 1000 Мбит/с |
| Подключение | |
| Основной разъем питания: | 24-pin |
| Разъем питания процессора: | 4-pin |
| Разъемы на задней панели: | 8 USB, из них 2 USB 3.0, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
| Тип системы охлаждения: | пассивное |
| Наличие интерфейсов: | 16 USB, из них 4 USB 3.0 (2 на задней панели), выход S/PDIF, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
| Дополнительные параметры | |
| Комплектация: | 2 кабеля SATA, заглушка тыловых портов корпуса |
| Другие свойства | |
| Код производителя: | GA-970A-DS3P V2.1 |
Обращаем Ваше внимание:
Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.
- Характеристики
- Аксессуары
- Услуги 3
- Обзоры 10
- Отзывы 108
- Вопрос-ответ 1355
- Сертификаты 2
Доброго времени суток. Вот и для меня настал тот день когда я задумался о полном апгрейде компьютера, а если быть точнее то о сборке совершенно нового системного блока взамен уже старого который служил мне верой и правдой все эти года. Решив какой процессор я буду использовать в новом системнике дело подошло к выбору материнской платы. Выбирал я материнку исходя из следующих соображений: 1) полноценный ATX формат, 2) 4слота для оперативки, 3) поддерживаемая частота оперативной памяти без оверклокинга не менее 1866мгц, 4) не менее 6 SATA 3 разъемов, 5) наличие достаточного количества USB 2.0 и наличие подключения USB 3.0 для передней панели корпуса, 6) приемлемая цена. Побродив по сайту и рассмотрев все возможные варианты я пришел к тому выводу что данная материнская плата отвечает всем моим основным требованиям.
Пора бы нам вместе взглянуть что из себя представляет GIGABYTE GA-970A-DS3P SocketAM3+. Начнем мы с распаковки и посмотрим что входит в нашу комплектацию.
Первым что предстает перед нашими глазами естественно оказывается картонная упаковка фирмы-производителя. По бокам, с лицевой и тыльной стороны коробки мы можем наблюдать логотип фирмы производителя, модель материнской платы, сокет вместе с серией процессоров которые к ней подходят и прочие спецификации которые вы можете увидеть на фото ниже.
Открыв коробку и отложив материнскую плату аккуратно в сторону на наши глаза бросается имеющаяся комплектация а конкретно: 1) подробный мануал на английском с отображением в виде рисунков технических данных и пояснением работы биоса, 2) дополнительный мануал на разных языках с подсказками об установке процессора и прочих комплектующих, 3) еще один маленький манул который вам скорее всего вообще не пригодится, 4) металлическая задняя панель для корпуса , 5) два SATA провода с удобными «защелками» при нажатии которых легко отцепить провод от комплектующего, 6) и последнее что мы видим — диск со всеми необходимыми для работы драйверами и дополнительными программами.
Комплектацию мы посмотрели, пора перейти к осмотру самой материнской платы. Изначально плата поставляется в антистатической упаковке.
Обнажив материнку мы рассмотрим её поподробнее. Вот так она целиком выглядит с лицевой стороны.

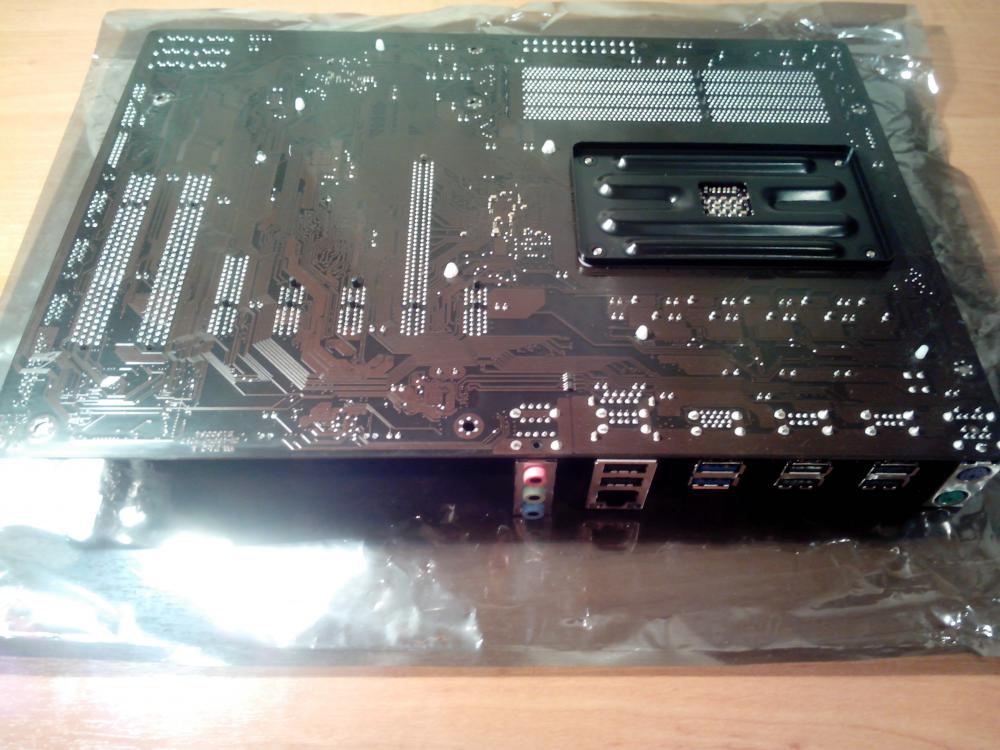

А вот так с тыловой.
При более детальном осмотре лицевой стороны мы видим:
6 Полноценных SATA 3.
2 Слота PCI-E x16 (x16 в одноканальном режиме, x16 + x4 в двухканальном). Имеется поддержка CrossFire но из-за того что двухканальный режим неполноценный то я бы не стал советовать эту материнку для тех кто планирует использовать «связки». Но так как у меня нету в этом нужды для меня это не критично. Далее мы наблюдаем 2 слота PCI и 3 слота PCI-E x1.

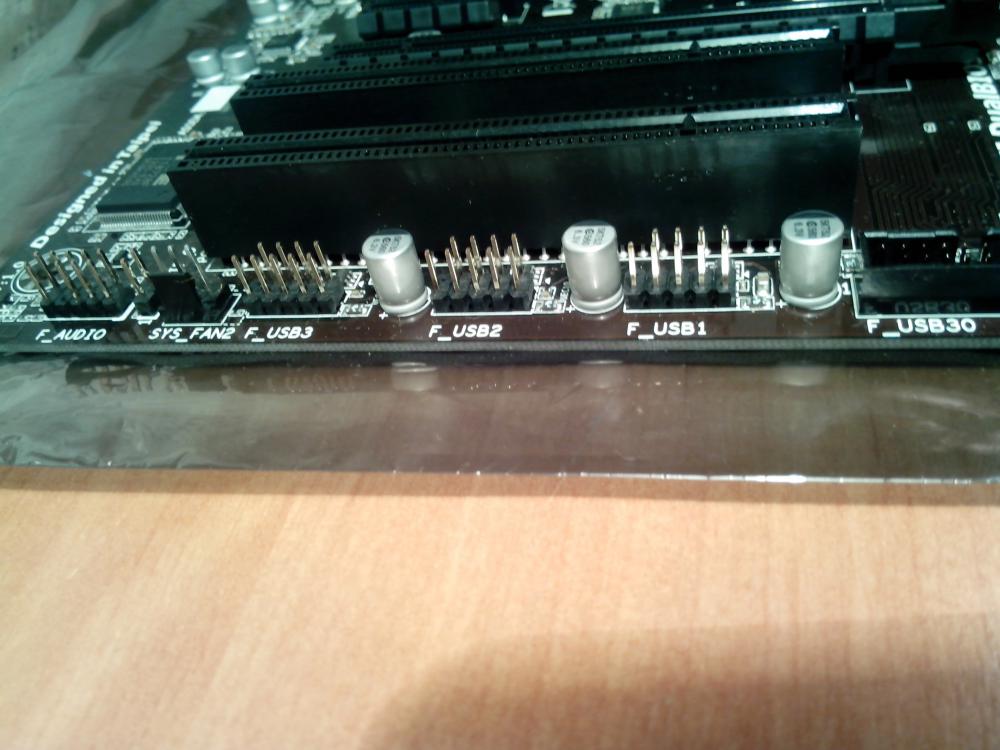

Как полагается в нижней части платы расположились подключения для аудио и USB (также имеется USB 3.0) входов передней панели и гнездо подключения для кнопок включения/выключения, перезагрузки и их световой индикации вместе с индикацией работы жесткого диска.

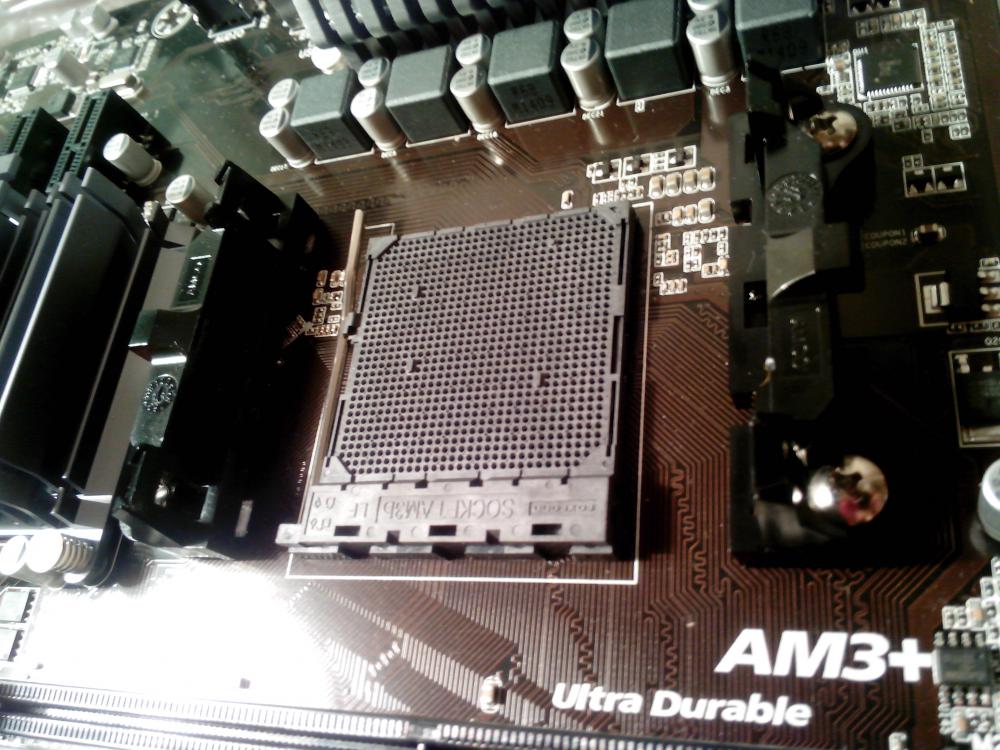

Здесь мы видим сам сокет AM3+. Чуть выше и правее сокета располагается 4pin выход (не попал в кадр) для питания кулера процессора.

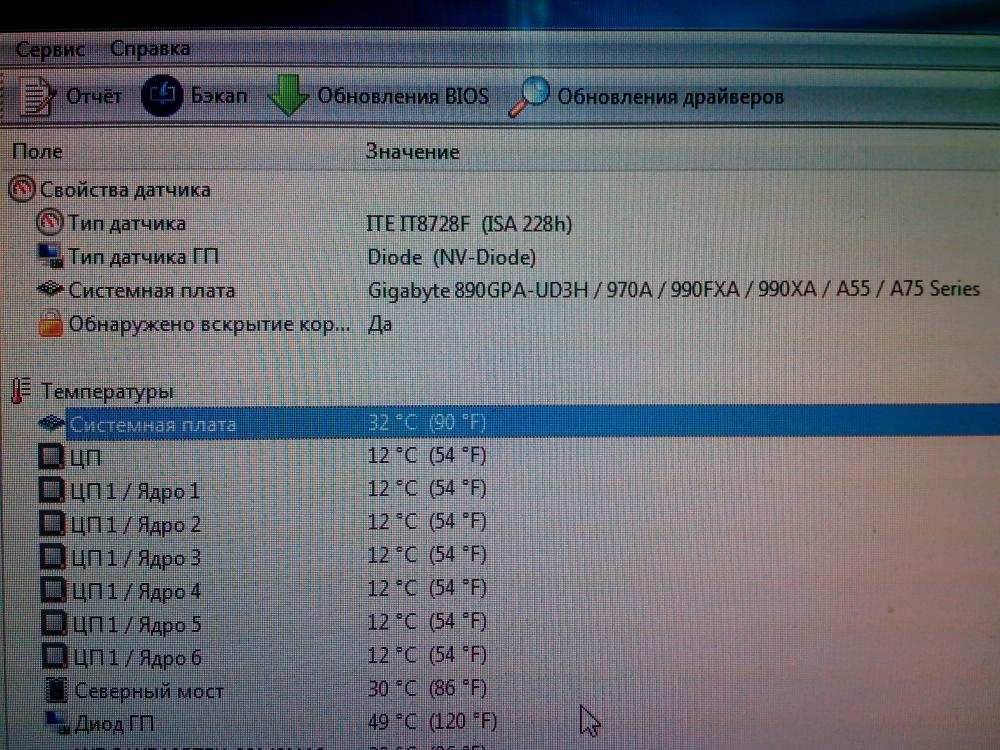

На южном, северном мосту и на элементах питания имеются радиаторы охлаждения, за все время использования перегрева замечено не было. В простое температура платы составляла 32 градуса цельсия.
Как и завялено в характеристиках «на борту» имеется 4 DDR3 слота (макс. возможный объем используемой памяти 32гб). Использую я слоты в двухканальном режиме – 2 планки по 4 гб. Если вы так же планируете использовать 2 планки то вставлять их нужно в слоты окрашенные серым цветом. (об этом же нам говорит инструкция). Справа от слотов оперативки как принято находится вход 24+4 pin для питания материнской платы и процессора.
Также на плате для подключения вентиляторов имеются 2разъема 3pin и 1 разъем 4pin.

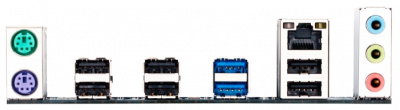

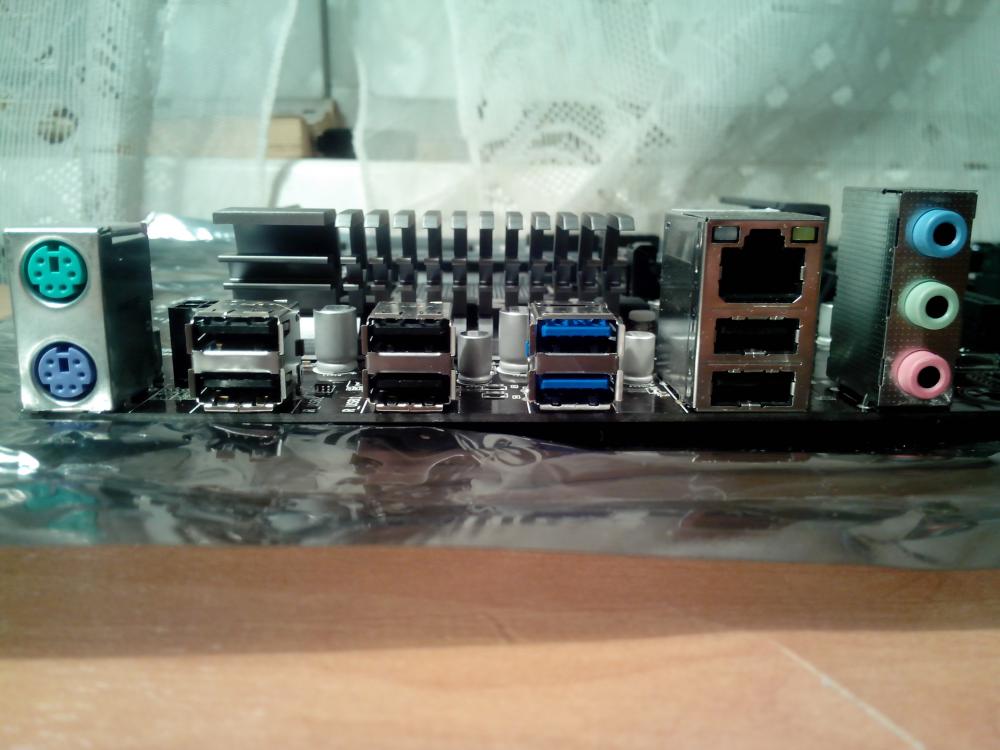

Кончено же мы не можем обойти стороной выходы имеющиеся на задней панели. Здесь имеются: Разъемы PS/2 в количестве 2 шт., 6 разъемов USB 2.0 и 2 разъема USB 3.0, Ethernet порт и аудиовходы.

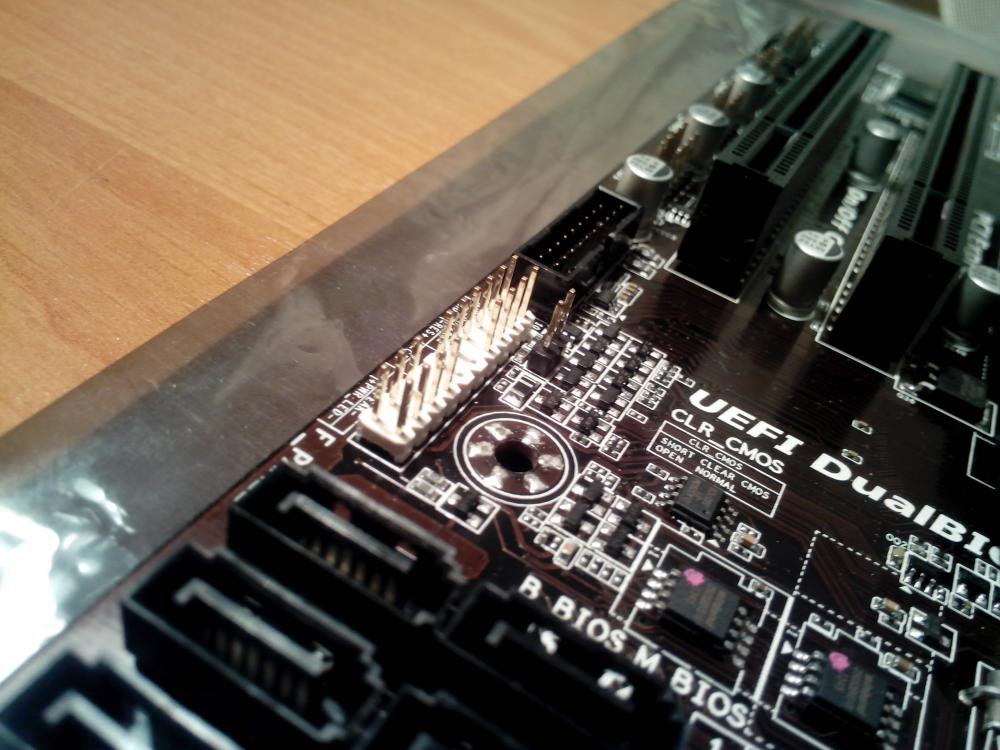

Внешний осмотр с перечислением основных характеристик проведен, теперь мы свами пробежимся по так называемому UEFI Dual Bios. Стоит отметить что ранее я пользовался лишь старым-классическим биосом . Разобраться в новом варианте биоса мне не составило никакого труда, все интуитивно понятно (хоть и не на русском языке). Попадаем мы в Dual Bios как принято при помощи нажатия кнопки Delete. В отличие от классического биоса сразу бросаются в глаза новый дизайн и возможность использования мыши.
Первый раздел который мы видим перед собой — это MIT, здесь мы можем увидеть данные о работе процессора, его температуру, данные об оперативной памяти, вольтаже, здесь же находятся вкладки которые нам предоставляют возможность заняться разгоном процессора и оперативной памяти и еще мы можем посмотреть расширенную статистику о системе.
Следующий раздел – это System. Здесь мы видим модель мат. платы , версию биоса, язык, время и дату.
Третий раздел называется Bios Features . Здесь мы можем выбрать приоритет загрузки и настроить прочие параметры системы.
Четвертый раздел имеет название Peripherals . Как понятно при переводе названия раздела речь здесь идет о периферии. Основным и единственным во что здесь мне пришлось вмешаться – это была настройка конфигурации SATA.
Пятым разделом является Power Management. Раздел управления питания предоставляет нам функцию включения компьютера по будильнику и настройку действия кнопки питания при её нажатии. Так же имеется настройка подачи питания на мышку и клавиатуру при выключенном пк.
Ну и конечно же следом за всеми идет раздел Save & Exit. Здесь как обычно нам предоставляется на выбор сохранить все свои настройки перед выходом из биоса или выйти без сохранения, можно загрузить стандартные настройки, сохранить и загрузить свои персональные настройки.
Окно с подсказками действии тоже никуда не делось, оно всегда находится в нижней половине правой стороны экрана.
С биосом мы на этом закончим, если вам понадобится более подробное описание его работы то мануал вам в помощь.
Теперь я с вами поделюсь о своем опыте использования данной мат. платы. Стоит отметить что используемая мной оперативная память которая в номинале обладает частотой 1600МГц сразу «завелась» на своей заявленной частоте. Но это и не удивительно ведь при оверклокинге можно использовать планки с частотой в 2000Мгц, а максимальная частота памяти которая будет работать без всякого внешнего вмешательства равна 1866Мгц. Небольшим тестом для данной платы стал разгон моего процессора AMD FX 6300 с номинальной частотой в 3.5 Ггц и как я уже писал выше оперативки с частотой 1600Мгц. Особо извращаться я не стал и просто ради интереса разогнал свой процессор до частоты 3.8Ггц а оперативную память до значения приближенного к 1866Мгц. Далее для проверки стабильности был запущен стресс тест Аида64. В максимально нагруженном режиме я дал системе проработать 5 мин. Никаких сбоев замечено не было а датчик температуры северного моста не превышал 43 градусов (в простое 32 градуса).
Что же можно сказать в заключение. По моему личному мнению данная материнская плата вполне достойна своих денег. На её основе я смог собрать вполне не плохую и приемлемую по цене систему. Хоть и компьютер был собран не так давно но за все это время у меня не возникло каких либо нарекании к данной плате. Так что если вы хотите приобрести недорогую но вполне приличную материнку для создания не супер-мега игровой системы и без мысли использования в будущем связок из нескольких видеокарт то данный вариант вполне сможет удовлетворить ваши требования. Надеюсь данный обзор окажется полезным для пользователей. Удачных покупок=)
