Компания FiiO — одна из “старожил” портативного аудио. Начав свой путь с портативных ЦАПов и усилителей, она ворвалась в мир плееров с X3, который полюбился многим ограниченным в бюджете меломанам. После этого произошло много приятных для компании событий: расширение линейки, новый нейминг, увеличивающаяся популярность и линейка наушников (об одних из них я скоро расскажу).

Сегодня мы поговорим о компактном стационарном ЦАПе с усилителем (далее — просто ЦАП) от FiiO. Компания редко выпускает подобные девайсы, обычно предпочитая им портативные ЦАПы или плееры, но линейка маленьких стационарных устройств у них была всегда: E10 и E10K — “прародители” K3. Новая модель традиционно совмещает компактные размеры и хороший набор входов и выходов (есть даже 2.5 балансный), но вопрос со звуком остаётся открытым. Цена FiiO K3 на момент обзора — 9650 рублей.

Характеристики

• Размеры: 22×58×70 мм
• Масса: 82 г
• Операционный усилитель: 2×OPA926+OPA1612
• ЦАП: AKM AK4452
• USB-чип: XMOS XUF208
• Балансный выход: Да, 2,5 мм TRRS
• Соотношение сигнал/шум: 113 дБ
• Диапазон частот от: 20 до 80000 Гц
• Коэффициент нелинейных искажений+шум: 0,004%
• Выходная мощность (3.5 мм): 220 мВт на 16 Ом, 120 мВт на 32 Ом
• Выходная мощность (2.5 мм): 320 мВт на 16 Ом, 200 мВт на 32 Ом

Комплектация

K3 приходит в простой коробке из белого картона, сверху — суперобложка с изображением ЦАПа, характеристики писать не захотели.

Комплектация максимально простая: две пары клеящихся ножек, обычный USB Type-C кабель и сам ЦАП. Конечно, можно придраться к отсутствию в комплекте мешочка для переноски или резинок для крепления, но стационарный сценарий использования едва ли требует подобного.

Внешний вид, коммутации

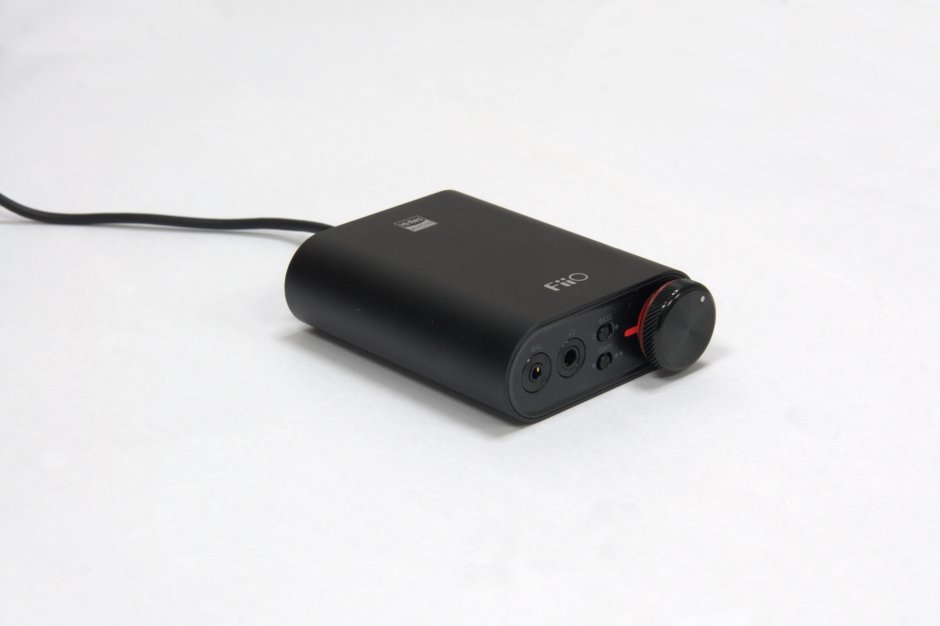

Первое на что обращаешь внимание — размеры устройства. На картинках оно не кажется миниатюрным, но на практике ЦАП в 2-3 раза меньше стандартной компьютерной мышки. Само устройство сделано из металла и окрашено в любимый FiiO чёрный цвет.

На фронтальной панели расположилось колёсико регулировки громкости, которое также выполняет функцию включения/выключения устройства. Сама регулировка громкости выполнена по технологии ADC: регулятор аналоговый, но его данные переводятся в цифру. Такая схема позволяет сохранить плавность аналогового регулятора с хорошим разделением каналов цифрового. Под колёсиком — световой индикатор, который светится разным цветами в зависимости от формата проигрываемых файлов: DSD — зелёный, выше 48 кГц — жёлтый, другие форматы — синий.

На той же фронтальной панели разъёмы аудио выходов — обычный 3.5 mm mini jack и балансный 2.5, о различиях которых я напишу позже. Кроме того, есть переключатели Gain и Bass, первый из которых отвечает за мощность усилителя, а второй аккуратно подчеркивает низкие частоты.

На тыльной стороне устройства сосредоточились все остальные интерфейсы, среди USB Type-C в качестве цифрового входа и набор выходов: цифровые оптический с коаксиальным (для использования K3 в качестве USB-to-SPDIF конвертера) и линейный 3.5 мм mini-Jack. Чуть выше — рычажок для переключения режимов работы USB: 1 для работы без драйверов, но только с файлами до 96 кГц/24 bit, 2 требует установки драйвера, но дружит со всеми файлами, вплоть до PCM 384 кГц/32 bit и DSD256.

Все остальные части устройства свободны от функциональных элементов: сверху расположился логотип компании и значок Hi-Res Audio, снизу — информация о сертификатах и минимальном входном токе.

Заключать, в целом, нечего: фотографии максимально точно передают реальный внешний облик, единственное что может быть неожиданностью — размеры, но даже их вполне просто представить (благо, что в характеристиках они есть). Также напомню, что в комплекте есть ножки, которые можно приклеить (а что ещё важнее — можно не приклеивать) во избежание скольжения устройства или царапин на столе.

Звук

Традиционно для моих обзоров, этот раздел начнётся со слов, что “именно звук — главная часть устройства”. В этом случае всё ещё проще чем с наушниками: ЦАПы и усилители — довольно банальные устройства, от которых обычно не требуют ничего, кроме USB входа, 3.5 mini-Jack выхода и хорошей начинки. И если с первыми двумя требованиями уже справляются все, то со второй всё не так бинарно, тут я и постараюсь это раскрыть.

Но для начала стоит рассказать про “балансный” выход. Важно знать, что это не классический “баланс”, который используется в колонках на больших расстояниях. Правильное название — раздельная земля, то есть изначально идет не 3 провода, один из которых с помощью пайки “делится” в сплиттере, а все четыре. Для усиления каждого канала используется отдельный усилительный тракт, вследствие чего — лучшее разделение каналов и большая мощность. И если польза первого смертным не слишком заметна, то второе может сыграть решающую роль, особенно если вы готовы заменить кабель на своих полноразмерных наушниках.

А теперь, после долгого вступления, наконец перейдем к “… главной части устройства”.

В целом, звук можно описать одним словом — ровный. АЧХ линейная, перекосов или приокрасов нет.

НЧ-диапазон

Низкие частоты у устройства хороши. Хороший контроль и разделение инструментов. Из-за линейности АЧХ нужного некоторым треком “кача” не достает, но в других случаях бас себя проявляет хорошо, показывая нужную массу и скорость. Также K3 не сдает позиции и в классической или камерной музыки — инструменты уверенно распознаются и их характер остается.

СЧ-диапазон

Главное возможное нарекание к средним частотам — отсутствие дополнительных эмоций, поэтому это явно не лучшее устройство для тех, кто слушает плохо записанную музыку, построенную на вокале. Конечно, аудиофильские бинауральные записи звучат хорошо, но плохо записанные треки иногда могут заставить поскучать. В остальном — отличная детальность и достоверность инструментов с голосами, и на приличных записях устройство раскрывается. Сцена неплохая, больше средней и в ширину, и в глубину.

ВЧ-диапазон

И снова — ровная АЧХ, и снова особенности. Высоких частот количественно не уменьшается, вы услышите их столько же, сколько было на записи, что нравится далеко не всем. Но если вы не бегаете от ВЧ, то они вас устроят — хорошая детальность и затухания. Несмотря на то, что эта часть ничего сверхъестественного не представляет, именно она первая бросается в глаза при переходе с более простых источников.

Лично мне звук устройства понравился — мне всегда импонировали “стерильные” источники, которые не привносят от себя ничего, оставляя изменения звука наушникам. Да, этот ЦАП может не подойти к совсем безэмоциональным моделям, но в других случаях — минимум влияния при большой (особенно с балансного выхода) мощности. Следствием этого также является отличная жанровая совместимость, играть честно получается всё. Также не стоит забывать возможность “усилить” бас с помощью соответствующего фильтра от производителя. Переключатель делает звук “теплее”, не перерастая в классический “кач”, что делает его вполне применимым.

Заключение

Тот самый случай, когда вывод подвести и просто, и сложно одновременно. Как я уже говорил, ЦАПы, а особенно стационарные, очень простые устройства. На первый взгляд все они абсолютно одинаковые: у всех одни и те же цифровые USB входы, у всех стандартный mini-Jack выход. И тогда остается смотреть на отличия. У ЦАПа от FiiO главное преимущество — наличие балансного выхода, который с включенным High Gain может отдавать много мощности, сохраняя компактные размеры. Поэтому если вы планируете использовать будущий ЦАП-усилитель преимущественно с полноразмерными наушниками, то K3 — практически бесконкурентный продукт. Также к плюсам можно отнести большое количество портов и дизайн. Минус можно выделить только один: у ЦАПа нет привычного бюджетным моделям окрашивания звука. Хотите получить нейтральное устройство? Тогда K3 — отличный выбор.

Спасибо российскому представительству FiiO за предоставленное на обзор устройство.

На один продукт может быть несколько отчетов в разных режимах и с разными наборами тестов.

Набор тестов для линейного выхода может быть применен для выхода под наушники или АС, если в таком режиме возможно использовать устройство в качестве источника для подключения внешнего усилителя или если такой набор тестов может дать больше информации о реализации ЦАП в устройстве.

Общие данные отчета тестирования в режиме линейного выхода FiiO D03K

Амплитудно-частотная характеристика

Спектр гармонических искажений

Спектр теста джиттера

Спектр мультитонового сигнала

В таблице приведены основные, наиболее важные технические характеристики FiiO D03K

*общий канал наушников получен путем усреднения АЧХ между правым и левым каналом

• Протестировано в RAA с использованием АЦП E-MU1616m
• Разница максимального уровня 0 dBFS с выхода FiiO D03K и входного уровня 0 dBFS E-MU1616m составляет -15,51 дБ (среднее значение по правому и левому каналу)
• При проведении теста программно-аппаратный измерительный комплекс RAA был гальванически развязан по питанию и в спектрах исключено влияние земляных петель
• Сигнал тестировался с выхода: RCA
• Уровень сигнала при воспроизведении: Максимальный уровень
• Разрядность тестового сигнала : PCM 24 бит
• Источник тестового сигнала : SPDIF Коаксиальный/электрический

Теги (свойства) для этого отчета:

Подробный отчет технических характеристик

Содержание отчета

Спектры высокого разрешения

Спектры от амплитуды

Амплитудно-частотная характеристика FiiO D03K в режиме линейного выхода

АЧХ на графике может быть построена на основе разных типах сигналов:

• imp — по импульсной характеристике при воспроизведении в 44.1 кГц и записи в 192 кГц. У устройств с низким соотноешением сигнал/шум АЧХ может быть неравномерность из-за вклада шума в спектр импульса. В диапазоне выше 20 кГц могут наблюдаться всплески, вызванные наводками или шумом.
• multy — по максимумам амплитуд мультитонового сигнала. Используется 50 синусоид, этот сигнал устойчив к шумам и наводкам, но строится по 50 координатам, из-за чего линия АЧХ не такая подробная как у импульса.

АЧХ, построенные с использованием разных типов сигналов могут различаться в высокочастотной области из-за особенностей работы цифрового фильтра ЦАП и подробности от количества координат для линии графика.

• Вид графика в референсном отчете
• Примеры хороших и плохих АЧХ для ЦАП F.A.Q.

Взаимное проникновение каналов FiiO D03K в режиме линейного выхода

Тест проводится с использованием мультитоновых сигналов. Каждая линия графика строится по 50 координатам. Неравномерность (изрезанность) графика обычно вызвана фоновым шумом устройства.

• Вид графика в референсном отчете

Уровни гармонических искажений в зависимости от уровня напряжения на линейном выходе ЦАП FiiO D03K в режиме линейного выхода

Пояснение к графику
График показывает уровень значений гармонических искажений от уровня сигнала, выраженного к напряжению. По графику можно отследить точку перехода в режим возможного клиппирования ЦАП F.A.Q. и также резкость изменения искажений от уровня сигнала.

Характер искажений (распределение гармоник) и его субъективное звучание график не показывает. Данная характеристика косвенная и для точного результата надо оценивать спектры сигналов с разными амплитудами.

По графику можно оценить максимальный выходной уровень напряжения и дать предположительную оценку о согласовании с последующим звеном тракта (например усилителем). В левой части графика кривая всегда уходит под углом вверх, т.к. при снижении полезного сигнала уменьшается соотношение сигнал/шум.

В качестве расширенной оценки строится пунктиром уровень нормированного коэффициента гармонических искажений F.A.Q. . Обозначается как T‘HD.

Уровень гармонических искажений от амплитуды в dBFS FiiO D03K в режиме линейного выхода

Пояснение к графику График показывает уровень значений гармонических искажений от уровня сигнала, выраженного к 0 dBFS. По графику можно сделать вывод о необходимости понижения уровня сигнала до ЦАП для избежания избыточных искажений при максимальных уровнях сигнала около 0 dBFS. Хорошим результатом считается, если около 0 dBFS нет заметного роста искажений.

Характер искажений (распределение гармоник) и его субъективное звучание график не показывает. Данная характеристика косвенная и для точного результата надо оценивать спектры сигналов с разными амплитудами.

По графику можно оценить максимальный выходной уровень напряжения и дать предположительную оценку о согласовании с последующим звеном тракта (например усилителем). В левой части графика кривая всегда уходит под углом вверх, т.к. при снижении полезного сигнала уменьшается соотношение сигнал/шум.

В качестве расширенной оценки строится пунктиром уровень нормированного коэффициента гармонических искажений F.A.Q. . Обозначается как T‘HD.

Импульсная характеристика FiiO D03K в режиме линейного выхода

По виду импульсной характеристики можно определить характер работы цифрового фильтра ЦАП.

Огибающая импульсной характеристики FiiO D03K в режиме линейного выхода

Во время теста воспроизводится импульс с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит.

Визуальное разрешение импульсной характеристики, построенной в линейном масштабе ограничено 40 дБ и для того, что бы разглядеть что-то на малых уровнях, необходимо использовать увеличение. Вместо того, что бы рассматривать график импульса в разных масштабах, достаточно построить огибающую в логарифмическом масштабе.

По огибающей импульса можно более точно оценить специфику работы цифрового фильтра ЦАП.

Реакция на ступенчатый сигнал FiiO D03K в режиме линейного выхода

Пояснение к графику
Переходная характеристика представляет собой реакцию на ступенчатый сигнал. Строится по производной импульсной характеристики. Во время теста воспроизводится импульс с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит.

По переходной характеристике можно определить характер работы цифрового фильтра ЦАП.

Алиасинг FiiO D03K в режиме линейного выхода

В большинстве случаев визуальная АЧХ для всех типов сигнала одинакова, но содержит разную подробность по частоте и вертикали.

У некоторых современных ЦАП подавление алиасинга зависит от типа сигнала и получается разная АЧХ для разных сигналов. Это может указывать на более сложный алгоритм обработки цифрового фильтра ЦАП.

Во время теста воспроизводится импульс, мультитон и шумовой сигнал с частотой дискретизации 44.1 кГц, а запись производится с частотой дискретизации 192 кГц / 24 бит.

Проверка на корректность воспроизведения сигналов с разрядностью выше 16 бит FiiO D03K в режиме линейного выхода

С выхода ЦАП воспроизводится симуляция сигнала с транкейтом и чистый тон синуса с амплитудой -90.31 dBFS. При таком уровне сигнал с транкейтом представляет собой отчетливые "ступеньки", высотой в 1 бит для 16-ти битного сигнала.

Если визуально оба сигнала представляют собой "ступеньки", это значит, что устройство некорректно понижает разрядность сигнала, а если один сигнал является "ступеньками", а второй синусоидой, то воспроизведение корректно (либо производится корректное понижение разрядности).

Для тестов используется два тона, 1 кГц и 100 Гц. По умолчанию форма волны показана с отфильтрованными высокочастотными помехами (например от ноизшейпинга ЦАП) и неравномерность линий не имеет прямого отношения к зашумленности или поведению цифрового фильтра ЦАП.

Дополнительно приводится форма волны "как есть" в режиме записи 192 кГц обозначенная "no filter", которая с позиции определения корректности воспроизведения 24 бит полезной информации не несет, но приводится для аудиофилов и начинающих "инженеров". Благодаря виду волны с шумами до 100 кГц наглядно показывается, что нет смысла по неравномерности линии определять работу цифрового фильтра ЦАП. При этом, если бы запись производилась в еще больших частотах дискретизации, шума было бы еще больше.
