Автор: Сергей Немчук · Опубликовано 06.03.2017 · Обновлено 01.04.2018
Системы жидкостного охлаждения типа «все в одном» становятся все популярнее и на это есть ряд причин. Чаще всего, они эффективнее воздушного охлаждения, занимают гораздо меньше места на плате и не конфликтуют с модулями оперативной памяти, так же имеют более приятный внешний вид, а некоторые модели могут похвастаться еще и очень низким уровнем шума. К нам на тест попала бюджетная система жидкостного охлаждения Deepcool Maelstrom 120T и мы оценим ее эффективность, а так же проведем не совсем стандартные тесты.
Deepcool Maelstrom 120T упакован в простую картонную коробку, на лицевой стороне которой схематично изображена система охлаждения, а основные характеристики сгруппированы и разнесены по остальным сторонам.
-Набор крепежа для сокетов AMD FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2;
-Набор винтов для крепления радиатора и вентилятора;
-Инструкция по установке;
-Промо-вкладыш с изображениями и описанием актуальных продуктов компании.
Внешний вид, качество исполнения
Если разобраться с линейкой СЖО Deepcool Maelstrom 120, то можно заметить, что есть модель без индекса, а так же с индексом K и T, различие в этих моделях кроется в использовании разных вентиляторов. Deepcool Maelstrom 120T получила новый вентилятор DeepCool WIND BLADE 120, который оснащен полупрозрачным корпусом и белой, синей или красной подсветкой, на это стоит обратить внимание, так как понять, какого цвета будет подсветка вентилятора, можно не сразу. Как определить цвет подсветки по коробке? Честно говоря, заметил не сразу — по маленькой иконке на лицевой стороне коробки СЖО.Тестирование
Deepcool Maelstrom 120T охлаждал Intel Core i7 — 7700K в открытом корпусе без применения дополнительного охлаждения, температура в комнате в это время составляла 29-30ºС, во всех режимах зафиксировано средние значение температуры процессора в течении часа после запуска теста. В качестве термоинтерфейса служит Arctic MX-2. Тестирование проводилось в следующих режимах:
Процессор не разогнан. Система простаивает, активны только стандартные службы Windows 10. Обороты вентилятора выставлены на минимум.
Процессор не разогнан. Система простаивает, активны только стандартные службы Windows 10. Обороты вентилятора ∼1000 оборотов в минуту.
Процессор не разогнан. Система простаивает, активны только стандартные службы Windows 10. Обороты вентилятора выставлены на максимум.
Процессор не разогнан. Просмотр потокового видео FullHD. Обороты вентилятора выставлены на минимум.
Процессор не разогнан. Активирован стресс-тест системы в AIDA64. Обороты вентилятора ∼1000 оборотов в минуту.
Процессор не разогнан. Активирован стресс-тест системы в AIDA64. Обороты вентилятора выставлены на максимум.
Процессор разогнан до 4.8 ГГц. Активирован стресс-тест системы в AIDA64. Обороты вентилятора ∼1000 оборотов в минуту.
Процессор разогнан до 4.8 ГГц. Активирован стресс-тест системы в AIDA64. Обороты вентилятора выставлены на максимум.
Процессор разогнан до 5.0 ГГц. Активирован стресс-тест системы в AIDA64. Обороты вентилятора ∼1000 оборотов в минуту.
Процессор разогнан до 5.0 ГГц. Активирован стресс-тест системы в AIDA64. Обороты вентилятора выставлены на максимум.
Из проведенных тестов хорошо видно, что Deepcool Maelstrom 120T легко справляется с процессором Intel Core i7 — 7700K в стоке, даже есть запас на более жаркие деньки. Но стоило только разогнать процессор, как стало сразу ясно, что охлаждение не справляется, ведь температуры свыше 80ºС не являются рекомендуемыми.
После проведенных тестов, я решил провести еще один эксперимент для любителей бесшумных систем. В этот раз Deepcool Maelstrom 120T охлаждал Intel Core i3 — 7350K, но в пассивном режиме, то есть с убранным вентилятором в открытом корпусе без применения дополнительного охлаждения, температура в комнате в это время составляла 30-31ºС, во всех режимах зафиксировано средние значение температуры процессора в течении часа после запуска теста. В качестве термоинтерфейса служит Arctic MX-2. Данный тест был проведен для любителей пассивного охлаждения, так как пассивные радиаторы на процессор очень большие, малоэффективные и отличаются высокой ценой, а шум издаваемый помпой Deepcool Maelstrom 120T еле заметен даже в полнейшей тишине. Тестирование проводилось в следующих режимах:
Процессор не разогнан. Активирован стресс-тест системы в A >
Данный тест говорит о том, что Deepcool Maelstrom 120T эффективна при ее использовании в пассивном режиме в паре с процессорами с низким TDP типа Intel Core i3, при этом отсутствие вентилятора сводит создаваемый шум системой к минимуму.
Шумность
Наверное, вы обратили внимание на то, что при выборе среднего значения скорости вентилятора мною было выбрано ∼1000 оборотов в минуту и это не спроста, именно на этих оборотах система остается максимально тихой. При максимальных оборотах вентилятора на расстоянии 40 сантиметров выше системы охлаждения, шум составил 42 dB, что впрочем-то много, но стоит отметить, что откалибровав скорость вращения вентилятора по-своему и ограничив максимальные обороты, можно получить максимально тихую работу системы.
Выводы
Если говорить об эффективности Deepcool Maelstrom 120T против систем воздушного охлаждения за ту же стоимость, то некоторые стандартные системы будут все-таки эффективнее, но у СЖО есть свои неоспоримые плюсы — это компактность и, как правило, становится больше свободного места в корпусе, тихая работа и более приятный внешний вид.
Но вернемся к Deepcool Maelstrom 120T — эта система жидкостного охлаждения может обеспечить оптимальный температурный режим для процессоров Inte Core i3/i5/i7 в стоке(процессоров AMD у нас в редакции нет), то есть, без применения разгона. Так же, как показала практика, Deepcool Maelstrom 120T можно использовать в пассивном режиме с процессорами с низким TDP, что сведет уровень шума к минимуму, при этом обеспечит хорошее охлаждение.
Основное преимущество этой системы — это цена, которая обеспечивает Deepcool Maelstrom 120T награду за лучшее соотношение цены и качества. Ведь ближайшие конкуренты стоят минимум на 1000 рублей дороже, при этом выигрывают совсем немного только в более тихой работе.Ну, а если вы хотите разгонять процессор, то вам стоит присмотреться к двух или трехслотовым СЖО, например к той же Depcool Maelstrom 240T или более тихой и привлекательной Captain 240EX.
02 сентября 2014
Сергей Лепилов
⇡#Введение
Всего несколько лет назад системы жидкостного охлаждения в составе системных блоков встречались довольно редко и являлись уделом оверклокеров-энтузиастов и/или ценителей тишины. Но за последние два-три года ситуация в корне изменилась. Виной тому — появление так называемых заводских систем необслуживаемого типа, небольших размеров и доступной многим стоимости. К подавляющему большинству из них, базирующихся на платформах компании Asetek, пользователи относились скептически, поскольку их эффективность и уровень шума оставляли желать лучшего. Высокоэффективные воздушные кулеры громили такие системы по всем статьям.
Нельзя не отметить, что за прошедший год ситуация стала меняться в положительную сторону. Производители перешли к выпуску систем так называемой второй, а то и третьей «волны», наделяя их увеличенными радиаторами (вплоть до 360 мм в длину), новыми помпами с изменяемой скоростью ротора, усовершенствованными вентиляторами и программным обеспечением. В результате эффективность суперкулеров оказалась не только достигнута, но и превзойдена, вспомнить хотя бы недавние результаты систем NZXT Kraken X41 и Kraken X61. Кроме того, у нас на очереди тесты ещё четырёх новых систем жидкостного охлаждения данного типа других производителей.
В то же время есть компании, имеющие богатый опыт в производстве воздушных кулеров, которые ещё только вступают на путь выпуска под своим именем систем жидкостного охлаждения. Одной из таких компаний является Deepcool Industries Co., Ltd., анонсировавшая в июле сразу три СВО разных классов. Говоря откровенно, все они построены на тех же базовых платформах Asetek, поэтому каких-то чудес от них ожидать вряд ли стоит. Тем не менее мы попробуем отметить их особенности и, как обычно, проверить эффективность с уровнем шума. Начнём знакомство с модели Maelstrom 120.
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики системы жидкостного охлаждения Deepcool Maelstrom 120 приведены в таблице.
В российской рознице система пока не замечена, поэтому сложно сказать о её реальной, а не рекомендованной стоимости что-то конкретное.
⇡#Упаковка и комплектация
На лицевой стороне небольшой картонной коробки, в которой поставляется Deepcool Maelstrom 120, изображена помпа со схематичной структурой внутреннего строения. Рядом указано название модели и отмечены её ключевые особенности.

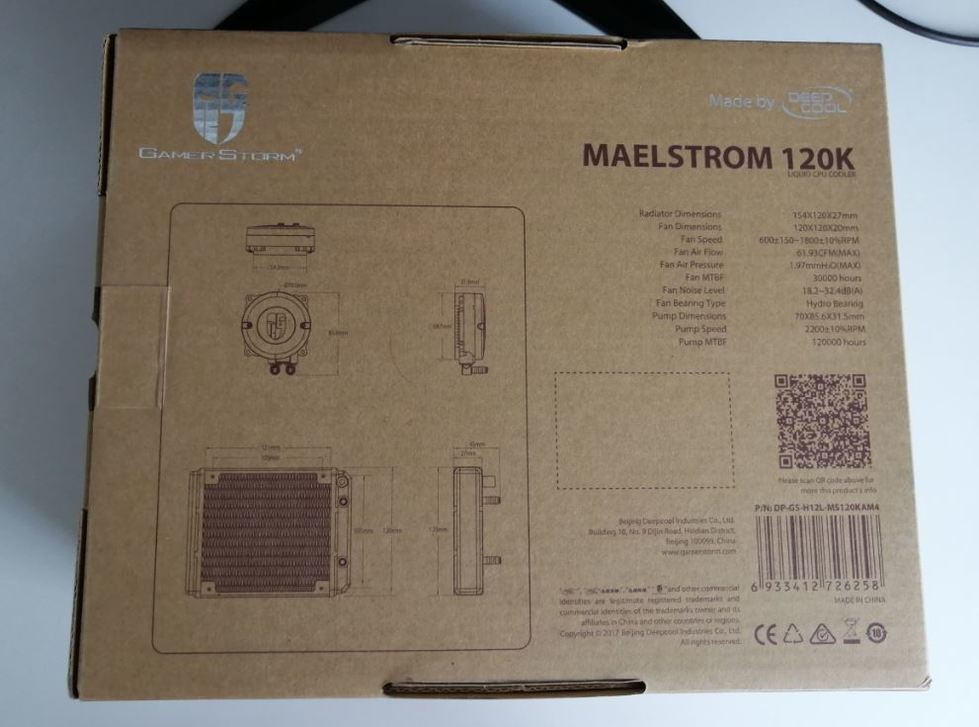

На обратной стороне коробки приведены подробные размеры помпы, водоблока и радиатора, а рядом с ними — перечень поддерживаемых процессорных разъёмов и самих процессоров.
Под подробное перечисление достоинств устройства и его спецификации отведена одна из боковых сторон коробки.
Внутри основной коробки находится корзина с отсеками, в которых и расположены компоненты системы жидкостного охлаждения.
Сверху уложена мягкая пенополиуретановая прокладка. Таким образом, продукт надёжно защищён от повреждений при пересылке или транспортировке.
В отдельном пакетике запечатаны комплектующие. В их числе универсальная усилительная пластина, подписанные наборы креплений под каждую из платформ, длинные и короткие винты для крепления радиатора и вентилятора, пластиковые втулки, инструкция по установке и наклейка с логотипом серии элитных продуктов Deepcool Gamer Storm.
Термопасты в комплекте нет, поскольку она уже нанесена на основание водоблока.
Deepcool Maelstrom 120 выпускается в Китае, и на неё предоставляется трёхлетняя гарантия. Рекомендованная стоимость системы — 76 долларов США, что по текущему курсу составляет около 2 740 рублей. В продаже система пока не замечена.
⇡#Особенности конструкции
Судя по конструкции и размерам радиатора, Deepcool Maelstrom 120 базируется на одной из самых младших моделей систем жидкостного охлаждения Asetek под 120-мм вентиляторы — 550LC. Это довольно скромная по характеристикам, зато лёгкая и компактная версия заводской СВО, состоящая из алюминиевого радиатора с вентилятором, помпы с водоблоком и двух гибких шлангов.
Внешний осмотр системы не выявил каких-либо новшеств или оптимизаций в сравнении с базовым вариантом Asetek 550LC, который мы тестировали чуть ли не три года назад.
Размеры алюминиевого радиатора составляют 154х120х27 мм, а толщина так называемого рабочего тела, то есть именно радиатора без боковых панелей, всего 16 мм.
С такой скромной площадью радиатора Deepcool Maelstrom 120, прямо сказать, не может рассчитывать на высокую эффективность.
Конструктивно радиатор состоит из 14 плоских каналов, отстоящих на 9 мм друг от друга, по которым движется хладагент. Между каналами припаяна алюминиевая гофролента с перфорацией.
Она и является основным теплорассеивателем, хотя в теплообмене участвуют и боковые накладки, и верхняя с нижней ёмкости радиатора.
Длина соединительных шлангов составляет 310 мм.
В отличие от других заводских СВО данного типа, у Deepcool Maelstrom 120 шланги имеют сравнительно жёсткую проволочную оплётку, что сводит к минимуму вероятность их перегиба и прекращения движения жидкости в контуре.
На радиаторе и водоблоке шланги опрессованы без возможности снятия, однако на водоблоке/помпе они закреплены на поворотных фитингах.
Добавим, что внешний диаметр соединительных шлангов равен 10 мм.
Совмещённая с водоблоком помпа внешне также ничем особенным не выделяется. Её размеры равны 86х70х32 мм, а на пластиковой крышке нанесён логотип Deepcool серии Gamer Storm.
О производительности помпы в характеристиках ни слова не сказано, зато заявленная скорость ротора должна составлять 2800 (±10%) об/мин. По результатам наших измерений, скорость держалась у отметки 3120 об/мин, что вдвое выше, чем у предыдущих систем данного класса. Вероятно, так и есть на самом деле, поскольку работу помпы Deepcool Maelstrom 120 сопровождал высокочастотный звук двигателя, который ранее ни у одной про-Asetek системы нами замечен не был.
Одновременно с повышенной скоростью ротора помпы Deepcool заявляет о применении в Maelstrom 120 керамического подшипника с нормативным сроком службы 120000 часов, что вчетверо превышает гарантийный срок, предоставляемый на систему.
Размеры основания медного водоблока равны 68х52 мм. Микроканальная структура водоблока состоит из тончайших медных рёбер высотой не более 3 мм с межрёберным расстоянием 0,2 мм.

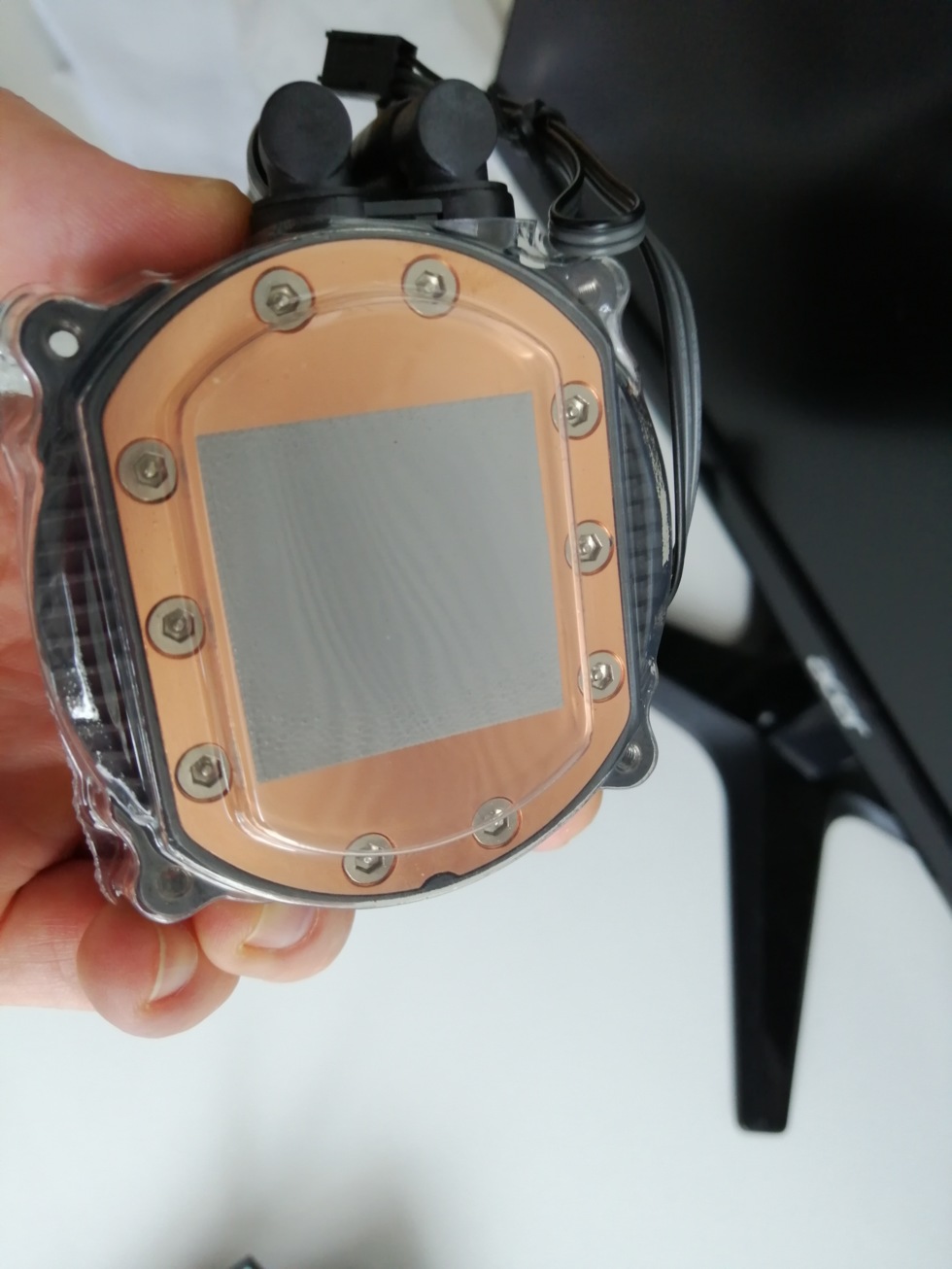

На его основание уже нанесён неизвестный термоинтерфейс серого цвета. После установки и снятия водоблока мы получили такой вот отпечаток.
Центральная часть теплораспределителя процессора всё же контактировала с основанием, но примерно 20% площади, на которую был нанесён термоинтерфейс, остались нетронутыми. Виной тому не столько выпуклый теплораспределитель нашего процессора, сколько недостаточное усилие прижима водоблока к процессору, развиваемое штатным креплением. При установке и вовсе создаётся впечатление, что водоблок прижимается очень слабо. Отметим, что прежде у подобных систем ничего такого не было, всегда удавалось получить полноценный контакт и отпечатки по всей площади теплораспределителя процессора.
Deepcool Maelstrom 120 оснащается одним вентилятором размера 120х120х25 мм. Такой модели с индексом JF120 в ассортименте компании найти не удалось, поэтому можно предположить, что она выпускается эксклюзивно для систем жидкостного охлаждения серии Maelstrom. Вентилятор отличает чёрная рамка, выполненная из напоминающего резину гибкого полимера, а также ярко-красная девятилопастная крыльчатка диаметром 111 мм.
Внешняя поверхность лопастей имеет рельефные насечки, предназначенные, по всей видимости, для структурирования воздушного потока и снижения уровня шума.
Между тем в описании системы и вентилятора их назначение никак не объясняется. Зато рассказано о съёмной крыльчатке и долговечном подшипнике FDB-типа.
Скорость вращения вентилятора регулируется PWM-методом в диапазоне от 600 до 2200 (±10%) об/мин. Максимальный воздушный поток может достигать 91,12 CFM, а уровень шума должен лежать в пределах 17,6–39,3 дБА. Срок службы подшипника заявлен на отметке 100 000 часов, или более 11 лет непрерывной работы.
На бумажной наклейке статора диаметром 40 мм приведены электрические характеристики «вертушки».
Судя по этим данным, Deepcool JF120 может потреблять до 3,12 Вт, хотя в характеристиках самой системы указано всего 2,88 Вт. По результатам наших измерений, вентилятор потреблял чуть меньше — около 2,71 Вт. Стартовое напряжение оказалось равно 4,4 В. Длина четырёхпроводного кабеля в оплётке составляет 290 мм. Закрепление вентилятора на радиаторе осуществляется длинными или короткими винтами, входящими в комплект поставки. Роль виброгасителя выполняет сама рамка вентилятора.
⇡#Совместимость и установка
Deepcool Maelstrom 120 в полной мере универсальна, то есть поддерживает абсолютно все современные процессоры и платформы. Требования к корпусу системного блока самые скромные, ведь нужно всего одно посадочное место под 120-мм вентилятор не далее чем в 300 мм от процессорного сокета. Процедура установки системы проста и интуитивна и не потребует более 10 минут времени. Необходимо лишь привернуть к основанию водоблока крепления нужного типа…
…и затем закрепить водоблок на материнской плате с помощью фигурных гаек. Радиатор с вентилятором закрепляются рядом на боковой или верхней стенке корпуса системного блока.
Причём вентилятор можно устанавливать как на вдув, так и на выдув из радиатора, но в первом случае эффективность охлаждения процессора будет чуть выше, при условии, что корпус имеет хорошую вентиляцию для выброса нагретого системой воздуха за пределы корпуса.
Подсветка логотипа на крышке помпы лаконична и ненавязчива.
Характеристики
Аксессуары
Услуги 1
Обзоры 3
Отзывы 66
Вопрос-ответ 247
Сертификаты 1
Привет! Давно интересовался системами водяного охлаждения, было интересно но опробовать не было вариантов. Необходимость возникла когда достался на халяву корпус Aerocool Cylon, так как корпус закрытого типа, вентиляционных отверстий нет, забор воздуха происходит только с щелей внизу передней панели, соответственно внутри корпус очень горячий.

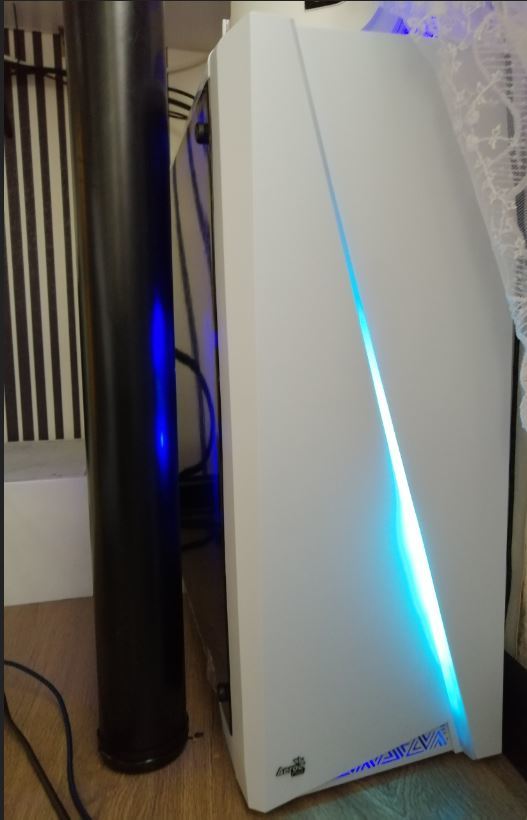

Так как системник стоит еще около батареи и зимой местные теплосети качегарят на полную и температура в комнате около батарей близится к 28градусам , то системе охлаждения, чтоб справиться со своей задачей, приходится изрядно потрудится.
Система собрана из следующих комплектующих: Asrock z170a Intel core i7 6700 Asus gtx 970 Deepcool Gammax 300
При использовании башенного кулера в играх процессор грелся до 89-92 градусов и на несколько процентов уходил в троттлинг. Использовать кучу вентиляторов не хотелось, и решил убить 2 зайцев: исправить ситуацию и опробовать в деле водянку, цена то всего в пару раз дороже «башни».
Заказал — получил.

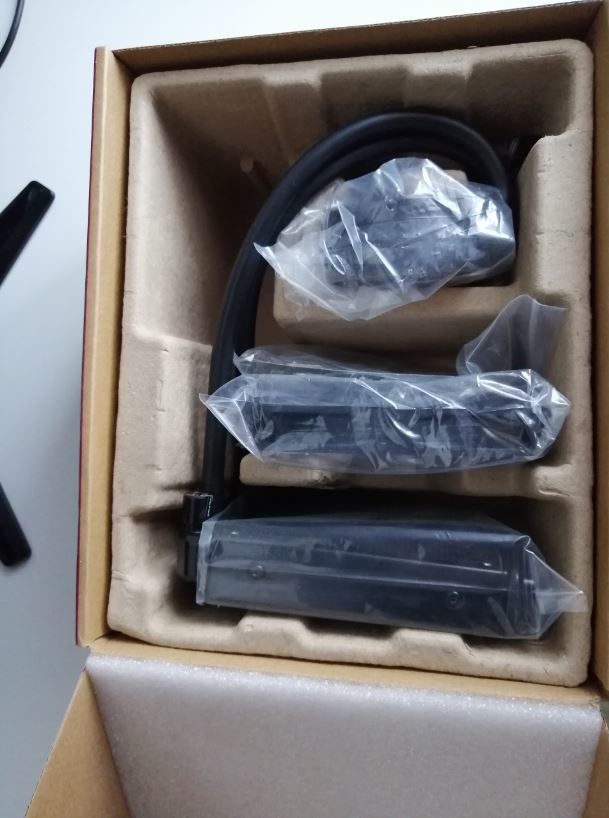

Упаковано в коробку из платного картона, скажем так не маленького размера. Каждая деталь упакована в пакетик

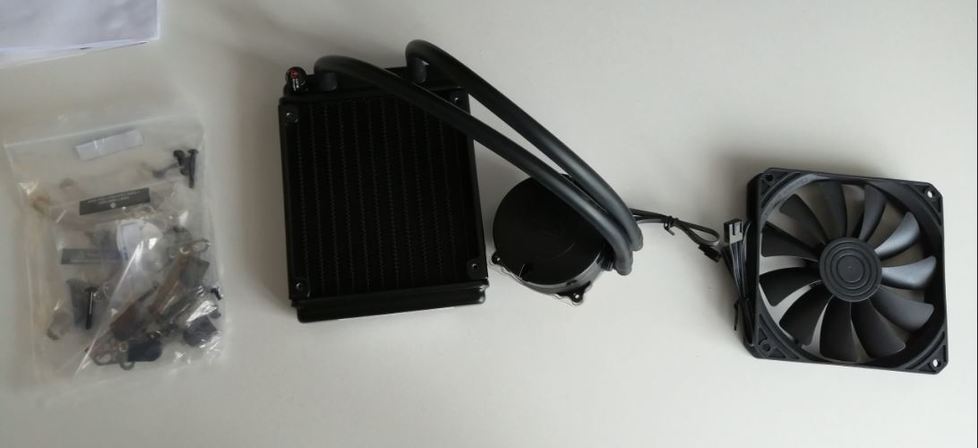

В состав комплекта входит
120мм вентилятор пакет с крепежами помпа с радиатором
**Помпа уже соединена с радиатором гибкими трубками, жидкость залита, все загерметировано, кроме установки никаких операций проводить не нужно. Все готово из коробки. ** Помпа подключается через провод с 3pin разъемом. Основание водоблока сделано из меди, на которую уже нанесена термопаста. Штатную пасту удалил, на проц намазюкал свою.

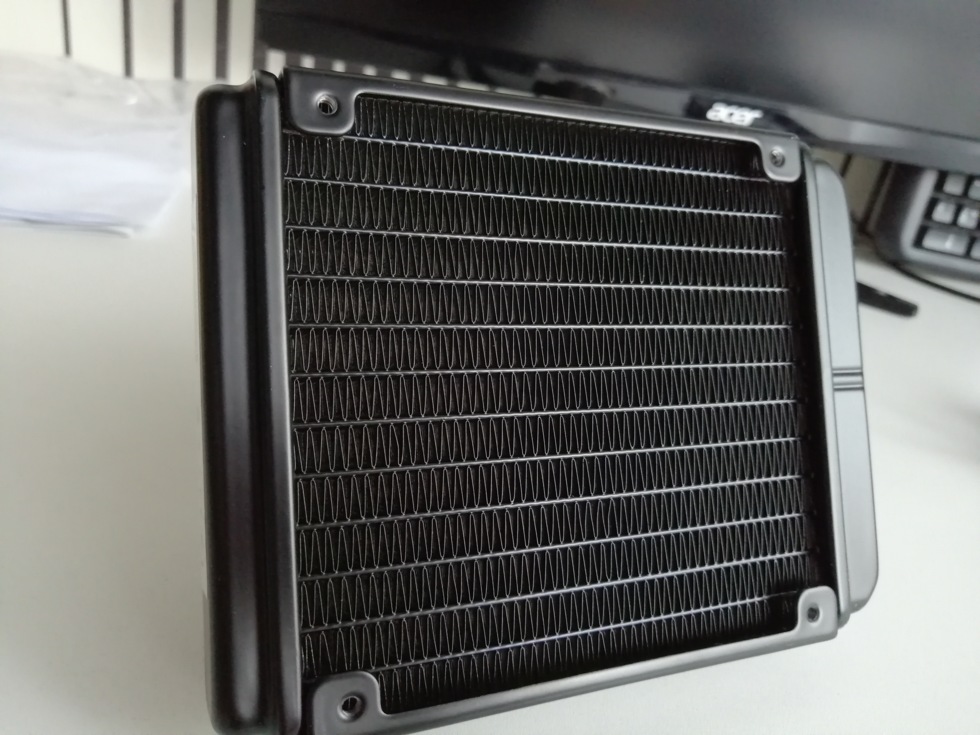

Радиатор внушительный, черного цвета. Устанавливается внутри системника
**и к нему прикручается 120мм вентилятор. Простенький такой, обычный регулируемый 4pin вентилятор. **

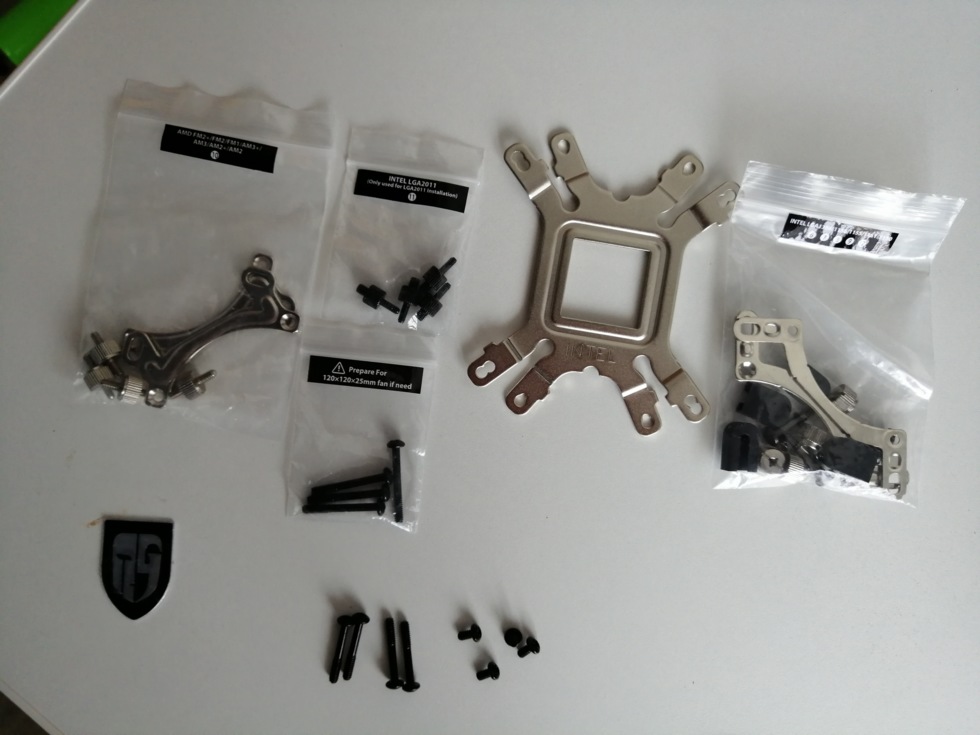

На фото ниже можете комплект крепежей. Есть набор для процессоров как AMD так и Intel.
После первой установки проблем с монтажом системы нет, все элементарно. В первый раз, без общих знаний, все делаешь по инструкции и на изучение и монтаж пол часа уходит, ибо боишься сделать что нибудь неправильно.
Сделал небольшое видео по установке, может кому то пригодиться.
И что же получилось?
Там где с обычный кулером грелся до 80+ с данной системой 70 градусов не часто видишь, а порой и до 60 не поднимается. Результат достойный. По шумности помпу неслышно, возможно она и шумит, но вентиляторы заглушают его. Если еще настроить вентяляторы чтоб включались при достижении определенной температуры и так стояли, думаю вообще тишина будет. **В общем системой доволен, если хотите опробовать то рекомендую, цена не особо то и кусается. **
Ну, а если вы хотите разгонять процессор, то вам стоит присмотреться к двух или трехслотовым СЖО, например к той же Depcool Maelstrom 240T или более тихой и привлекательной Captain 240EX.
