Корпуса серии Carbide фирмы Corsair — частый гость в нашей тестовой лаборатории: мы уже рассмотрели четыре образца, сегодня познакомим читателей с пятым, а всего в серии на данный момент шесть моделей (не считая вариаций с цветом и с окном в левой стенке).
Однако корпус Corsair Carbide 330R внешне больше напоминает модель из другой серии — Obsidian 550D, которую мы тестировали полгода назад. Дело в том, что оба эти корпуса предназначены для компьютеров с минимальным уровнем шума, поэтому в них приняты меры для максимальной звукоизоляции, а в полном названии присутствует слово Quiet (тихий, бесшумный). Однако Carbide 330R почти вдвое дешевле, и это не могло не сказаться как на оснащенности, так и на функциональности: в этом он очень похож на Carbide 300R, шасси которого практически то же, что и у 330R, исключая лишь верхнюю крышку и мелкие детали, поэтому при описании конструкции мы будем часто ссылаться на эту модель.
Упаковка стандартна для Corsair: обычный картон с одноцветным схематичным изображением корпуса в разобранном виде, позволяющим оценить его особенности, и текстовыми пояснениями, в том числе на русском языке. Коробка снабжена прорезями для захвата рукой при транспортировке.
Как и большинство корпусов серии, Carb >
В комплекте есть листовка-схема с краткими, но вполне исчерпывающими пояснениями. Из прочего лишь набор рассортированного по пакетикам крепежа (правда, вполне достаточный для монтажа всего, что предусмотрено конструкцией) и четыре одноразовые стяжки для кабелей. Всё это также вполне привычно по другим моделям корпусов фирмы.
Содержание
Компоновка
Corsair Carbide Series 330R — довольно компактный miditower с нижним расположением блока питания (поставляется без БП).
В верхней части лицевой панели расположены три слота для пятидюймовых устройств с выходом на переднюю панель. Для 3,5-дюймовых накопителей такой выход Corsair традиционно не считает актуальным.
Как и в 300R, поперечная корзина для жестких дисков рассчитана на установку лишь четырех 3,5- или 2,5-дюймовых HDD/SSD при помощи пластиковых салазок.
В корпус можно устанавливать материнские платы формата E-ATX и меньшие, прорезей для карт расширения семь. Между дисковой корзиной и отсеками для ODD имеется значительный промежуток, позволяющий устанавливать видеокарты очень большой длины — по заявлению производителя до 450 мм, по нашему замеру до 412 мм (конечно, включая разъем дополнительного питания, если он расположен в торце).
Конструкция
Размеры корпуса — 484×210×500 мм (В×Ш×Г) с учетом ножек и других выступающих частей.
Шасси изготовлено из стали толщиной 0,6 мм, боковые панели несколько толще — 0,7 мм, верхняя крышка 0,8 мм. Некоторые элементы по сравнению с 300R усилены, и корпус получился тяжелее — 7,3 кг (в упаковке 8,7 кг) против 6,5 кг, да и жесткость повысилась.
Увеличение веса обусловлено не только и не столько более толстым металлом, но также мерами по шумоизоляции: боковые стенки сплошные, вентиляционных отверстий нет даже на левой, зато есть толстые, около 3 мм, наклейки из звукопоглощающего материала, почти полностью закрывающие внутренние стороны крышек. Есть и другие изменения в конструкции того же назначения, о них мы расскажем ниже.
А вот ножки примитивнее, чем у 300R: чуть скошенные цилиндрики из довольно твердого пластика, закрепляемые в отверстиях днища вставкой-распоркой; такие, только пониже, сплошь и рядом встречаются в самых бюджетных корпусах.
Фронтальная панель почти целиком закрыта дверцей, за которой скрываются и слоты для ODD, и решетка фронтальных вентиляторов. Дверца, ее петли и фиксаторы пластиковые, причем предусмотрена возможность открывать дверцу в удобную сторону — и слева направо, и справа налево: достаточно поменять местами петли и фиксаторы, которые крепятся четырьмя саморезами; у нас эта процедура заняла 2-3 минуты. Внутренняя поверхность дверцы, как и у боковых стенок, покрыта звукопоглощающим материалом.
На сайте производителя сказано про дверцу, открывающуюся в обе стороны, но это надо понимать именно в изложенном нами смысле, хотя нам встречалась конструкция, в которой дверца действительно открывалась в любую сторону без перестановки петель.
Передняя панель и дверца выполнены из прокрашенного по массе и слегка шероховатого пластика, поверхность которого хорошо скрадывает следы от прикосновений руками. Верхняя и боковые панели металлические, окрашены с легкой шагренью, но следы пальцев на них заметны сильнее, чем на пластике.
Как и в 300R, бо́льшую часть верхней панели занимает вентиляционная решетка. Однако более толстый металл сделал панель прочнее, несмотря на такое же обилие отверстий. Решетка всё также находится в неглубокой нише, но на этот раз понятно, почему: если верхние вентиляторы не установлены, то отверстия можно закрыть пластиковой крышкой, толщина которой равна глубине ниши. Назначение у крышки двоякое: снижение шума и противодействие попаданию пыли. Крепится она шестью выступами, входящими в резиновые фиксирующие вставки, а для облегчения снятия в передней части крышки предусмотрена прорезь для захвата рукой.
На сайте производителя наличие шумопоглощающего материала упомянуто и для этой крышки, но в нашем экземпляре ничего подобного не было: только пластик.
Органы управления и внешние разъемы всё также размещены горизонтальным рядом в самой верхней части лицевой панели, выше дверцы, но сгруппированы иначе: справа кнопки Power (с подсветкой) и Reset, имеющие общую крышку, в которую встроен и индикатор дисковой активности. Оба светодиода белые, довольно яркие.
Есть обоснованные сомнения в удобстве общей крышки для двух кнопок столь разного назначения. Замысел конструкторов явно следующий: по нажатию на правый край крышки должна срабатывать кнопка Power, на левый — Reset. Однако это требует от пользователя повышенного внимания: если нажимать не на самый край, а ближе к середине, то не факт, что сработает нужная кнопка. А ведь порой нажимают и вовсе не глядя, и тогда вообще непонятно, что может получиться… Тем более, что свободный ход кнопок довольно мал. Т.е. в плане защиты от, мягко говоря, невнимательного пользователя такая конструкция не выдерживает никакой критики, хотя выглядит довольно оригинально.
Левее кнопок размещены аудиоразъемы, а ближе к левому краю пара портов USB 3.0, расположенных горизонтально с зазором 12 мм, поэтому одновременно подключить два широких устройства может и не получиться. Зато кнопки и разъемы будут одинаково доступны как при напольном, так и при настольном размещении компьютера.
Разъемы, кнопки и индикаторы закреплены на шасси и не мешают снятию лицевой панели, которая крепится шестью зажимами с металлическими лепестками.
Система вентиляции
Как и у 300R, в комплекте имеются всего два вентилятора с логотипом Corsair и без подсветки: 140-миллиметровый фронтальный нагнетающий и 120-миллиметровый задний вытяжной. Оба подключаются стандартными 3-контактными разъемами к системной плате.
Фронтальный вентилятор расположен в середине панели, и поток воздуха от него будет проходить в зону размещения видеокарт, но мимо дисковой корзины. Предусмотрено и второе посадочное место, напротив дисков, на которое можно либо переставить фронтальный вентилятор, если сборщик сочтет более важным температурный режим этой подсистемы компьютера, либо поставить второй 120- или 140-миллиметровый.
Передняя дверца корпуса сплошная, но установлена она таким образом, что по краям остаются достаточно широкие щели для подачи воздуха.
Еще два 120/140-миллиметровых вентилятора можно закрепить изнутри на верхней крышке шасси, каких-то других установочных мест нет. Таким образом, максимальное количество вентиляторов равно пяти. Крепежные винты для них имеются в комплекте.
Фильтров в системе вентиляции два, оба смело можно назвать легкосъемными. Фронтальный фильтр в виде пластиковой рамки с капроновой сеткой становится доступен при открытой дверце, зафиксирован он двумя защелками в верхней части и снимается моментально.
Второй фильтр закрывает отверстия в днище шасси в месте расположения вентилятора блока питания. Это тоже рамка с сеткой, которая крепится к днищу снаружи шестью магнитами, для ее снятия и установки достаточно немного наклонить корпус.
Фильтр для верхних вентиляторов не предусмотрен.
Из дополнительных вентиляционных отверстий есть область с отверстиями на задней панели; практически полностью перфорированы и заглушки 5-дюймовых слотов, изнутри прикрытие тонкой сеткой.
Конструкция позволит использовать процессорный кулер высотой до 160 мм (по нашему замеру даже немного больше), а также размещать радиаторы системы жидкостного охлаждения — выше системной платы остается достаточно места. Для СВО сзади имеются и три отверстия, заглушки которых придется выламывать.
Сборка системного блока
Боковые крышки крепятся системой пазов и гребенок, а фиксируются парами винтов с накатными головками. В отличие от 300R, где крепление крышек точно такое же, снимать их труднее, хотя выступ для захвата рукой при снятии тоже предусмотрен. Вероятно, где-то «подтормаживают» звукоизолирующие наклейки.
Кабели и шлейфы при монтаже можно уложить за подложкой материнской платы, для чего предусмотрены четыре больших овальных оверстия, края которых завальцованы. Кабели при этом придется размещать еще аккуратнее, поскольку расстояние до правой боковой стенки, и без того невеликое, сократилось за счет шумоизолирующей наклейки. Для закрепления пучков кабелей в комплекте есть четыре одноразовые нейлоновые стяжки, которые продеваются в имеющиеся на подложке ушки.
Стойка для материнской платы только одна — центральная со штифтом, помогающая правильно установить плату; вместо остальных сделаны выштамповки с отверстиями под винт. Отверстие для портов ввода-вывода на задней панели не имеет заглушки, а прорези для плат расширения закрыты многоразовыми заглушками.
Крепление плат расширения — винтами с накатной головкой; боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.
Большое окно в подложке системной платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату.
Подключение фронтальных разъемов производится монолитными коннекторами (для аудио есть только HD Audio), оба порта USB 3.0 снабжены единым 20-контактным коннектором для подключения к внутреннему разъему матплаты. Кабели экранированные и достаточно длинные, чтобы их можно было проложить за подложкой.

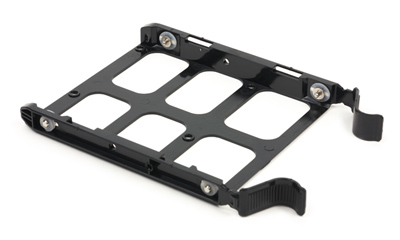

HDD/SSD сначала устанавливаются в гибкие пластиковые салазки. 3,5-дюймовые накопители фиксируются в них штифтами, снабженными силиконовыми амортизаторами, а 2,5-дюймовые крепятся винтами снизу. Теплоотвод от корпуса диска на шасси при этом отсутствует, зато амортизируются вибрации, возникающие при работе диска.
Салазки вставляются в корзину с левой стороны и фиксируются пластиковыми защелками. Справа остается не так уж много места, поэтому следует использовать SATA-кабели с Г-образным разъемом.
Крепление оптических приводов безвинтовое, с помощью штатных защелок на левой стороне, удерживающих накопитель очень прочно, и в дополнительном креплении винтами нет необходимости. Заглушек в шасси у всех трех 5-дюймовых слотов нет, а пластиковые заглушки извлекаются легко — изнутри у их защелок есть удобные ручки.
Блок питания можно устанавливать как до, так и после материнской платы, располагая вентилятором вверх или вниз. Крепится он винтами к задней панели. Как и в 300R, предусмотрены выступы, приподнимающие БП над днищем шасси и облегчающие монтаж, но вновь без амортизирующих прокладок, что не вяжется с имеющимися мерами по снижению шумности.
Кромки шасси аккуратно завальцованы, и риск повреждения рук сборщика минимален.
Измерение уровня шума
Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.
При питании вентиляторов от 5 вольт шум находится на очень низком уровне при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. Источник с таким уровнем шума можно считать условно бесшумным при эксплуатации на типовых расстояниях и в реальных домашних условиях.
С ростом напряжения питания вентиляторов также увеличивается и уровень шума. При питании вентиляторов от 7 вольт шум все еще находится на низком уровне и по-прежнему слабо различим в помещении. В случае размещения корпуса на полу или на тумбе под столом уровень шума еще несколько снизится, так что и в этом случае систему охлаждения корпуса можно считать условно бесшумной.
При питании вентиляторов от 8,5–10 вольт шум системы охлаждения корпуса можно оценить как пониженный относительно типичного уровня шума для жилого помещения в дневное время суток при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу или на тумбе под столом уровень шума несколько снизится, и в этом случае можно будет считать систему охлаждения корпуса достаточно тихой.
При питании вентиляторов от 12 вольт шум достигает значения в 33 дБА — это примерный типичный уровень для жилого помещения в дневное время суток. В это время источник с таким уровнем шума будет малозаметен в жилом, а тем более офисном помещении.
При позиционировании измерительного микрофона в соответствии с типичным размещением головы пользователя относительно системного блока при напольном размещении последнего шум заметно снижается. Соответственно, при напольном расположении корпуса шум можно считать пониженным, что и подтверждают результаты измерений: уровень шума при подобных условиях составляет 28-29 дБА в зависимости от стороны.
| Расположение корпуса | Напольное (слева) | Настольное (по центру) | Напольное (справа) |
| Источник шума без корпуса, дБА | 45 | 45 | 45 |
| Источник шума в корпусе, дБА | 42 | 44 | 40 |
| Ослабление шума, дБА | 3 | 1 | 5 |
| Источник шума и корпусные вентиляторы (12 В) одновременно, дБА | 42 | 44 | 40 |
| Корпусные вентиляторы (12 В), дБА | 29 | 32 | 28 |
| Приращение шума за счет корпусных вентиляторов, дБА | 0 | 0 | 0 |
Корпус имеет сплошные боковые стенки, дверь перед передней панелью, а также сплошную заглушку на верхней панели, которая может быть демонтирована силами пользователя, причем боковые стенки и передняя дверь оклеены дополнительно специальным материалом, но снизу и сзади расположены вентиляционные отверстия довольно большой площади.
По результатам измерений, с фронта фиксируется минимальное ослабление шума, возникающего во внутреннем объеме корпуса. А вот в случае эмуляции напольного размещения со сдвигом от центральной оси регистрируется ослабление шума на уровне 3–5 дБА, что несколько больше, чем у большинства типовых современных корпусов. Таким образом, шумоизолирующие свойства данной модели находятся на среднем уровне, но вместе с тем, система охлаждения корпуса способна функционировать с низким уровнем шума. В итоге акустическую эргономику корпуса можно оценить если и не как отличную, то как очень хорошую.
Позиционирование и выводы
На момент написания обзора Corsair Carbide 330R еще не был представлен в московской рознице, но его рекомендованная цена на сайте производителя та же, что и у 300R, поэтому можно ожидать, что в продаже корпус появится по цене $85–90.
Как и 300R, корпус 330R сложно рекомендовать на роль игрового компьютера серьезного уровня. Даже возможность установки очень длинных видеокарт здесь скорее минус: за счет нее сокращено количество посадочных мест для HDD/SSD.
Больше всего Corsair Carbide 330R подходит для компьютеров, устанавливаемых в помещениях с повышенными требованиями к уровню шума — прежде всего для многоцелевых домашних, которые будут работать допоздна или вообще круглосуточно в жилых комнатах. И тут возникает противоречие: уровень шума будет минимальным при установленной верхней крышке и без дополнительных вентиляторов, но это не позволит разместить в корпусе «начинку» с очень высоким тепловыделением.
К тому же оснащение у корпуса скромное: всего два USB-порта, пусть даже и стандарта 3.0, а этого порой бывает мало даже для офисного компьютера.
При всём этом хорошая «противошумная подготовка» 330R переводит его в нишу специализированных корпусов, выбор в которой богатым не назовешь, поэтому цена данной модели, в отличие от 300R, не кажется завышенной, особенно с учетом традиционно высокого для Corsair качества продукции.
