Broadlink rm03 rm pro

Автор: | 16.12.2019
Нет комментариев

  • Производитель: BroadLink
  • Код товара: rm-pro
  • Страна производитель: Китай
  • Доступность: На складе
  • При общей сумме заказа от 8000 рублей будет БЕСПЛАТНАЯ доставка до склада CDEK в вашем городе
  • Описание
  • Отзывы (21)

У нас последняя версия BroadLink RM Pro+ 2018 года, серийный номер начинается с RM33.

Многофункциональный пульт от компании BroadLink модель RM Pro.

Популярный умный пульт для всех видов домашних устройств открывает неограниченные возможности для пользователей, имеющих доступ к сети Интернет. С помощью этого компактного прибора можно управлять освещением, отоплением и многим другим в пределах собственного дома, устанавливая режимы включения и отключения приборов.

RM Pro + эффективно осуществляет работу со многими моделями компании BroadLink для умного дома. Системы мониторинга и охраны E-Air и SmartOne S1 и выключатели TC2 того же производителя легко синхронизируются с данной моделью пульта, устраняя из Вашей жизни ненужные заботы.

Главное преимущество RM Pro + заключается в наличии трех режимов работы системы:

  • Вне дома – пульт легко отключает бытовые приборы при уходе из дома или переключает режим их эксплуатации на более рациональный и экономный.
  • В доме – пульт способен подготавливать дом к Вашему приходу, активируя многие устройства на определенный временной момент.
  • Пакет полного контроля – умный прибор включает и отключает бытовые системы по заданному заранее времени, обеспечивая сохранность жизненного режима для Вас и Ваших детей.

Работает пульт при помощи инфракрасного луча и радиосигнала определенной частоты на основе первоначальной несложной настройки прибора при помощи гаджетов с системами IOS и ANDROID.

Помимо самого пульта, USB кабеля и инструкции на русском и английском языках также входит в комплект блок питания устройства.

Основные технические параметры RM Pro +:

  • Входной ток в 1 Ампер;
  • Частота инфракрасного луча — 38 K;
  • Частота радиосигнала пульта — 315/433 МГц;
  • Беспроводной стандарт Wi-Fi 2.4 ГГц b/g/n;
  • Температура в диапазоне 0-50 C;
  • Влажность до уровня в 80%;
  • Энергопотребление устройства менее 0.5 Ватт;
  • Напряжение 5 Вольт;
  • Вес -350 грамм.

  • Цена: $9.99
  • Перейти в магазин

Здравствуйте. Сегодня я продолжу серию обзоров, посвящённых различным устройствам для создания умного дома. В этот раз мы рассмотрим умный пульт дистанционного управления Broadlink RM mini 3. Из обзора вы узнаете о его возможностях, а также отличиях от контроллера RM PRO. Ссылки на свои предыдущие обзоры из серии «Умный дом» я дам в конце этого обзора. Если вам это интересно, то добро пожаловать под кат.

Заказ был сделан 30 мая. 1 июня магазин выслал товар и уже 18 июня я получил вот такой пакет:

В пакете находилась картонная коробочка с устройством:

На одной из сторон которой, напечатаны технические характеристики Broadlink RM mini 3:

Открываем коробочку и смотрим, что же входит в комплект.

Инструкция только на китайском языке:

USB шнур для подключения RM mini 3:

И сам контроллер:

Прежде чем продолжить, давайте посмотрим на описание Broadlink RM mini 3 на сайте магазина:

Main Features:
● Remote Control
Support scene mode and sleep mode
● Smart Control
Control your devices anywhere at anytime through the app, one key to control
● Scheduling
Preset your own profiles, automatically work at set time
● Care Your Pets
Turn on the air condition when you are not in home
● Timer Function
Set up the time as you wish, don’t miss any moment
● Easy Configuration
Connect to your home and office WiFi, no gateway needed
● Suitable for iOS 7.0 or above, Android 4.0 or above
● IR remote control distance can be up to 12m
● Infrared frequency: 38K
● WiFI frequency: 2.4GHz 802.11b/g/n

Сбоку контроллера есть гнездо micro USB для подключения питания и кнопка сброса:

А также светодиод, сигнализирующий о работе устройства:

Внизу RM mini 3 находится заводская бирка:

Вскроем контроллер. Снаружи нет никаких винтов, поэтому возьмём болгарку и разрежем корпус. ))) Но можно поступить по-другому, просто аккуратно отсоединим приклеенную верхнюю полупрозрачную крышку от корпуса:

И видим под крышкой семь ИК диодов для управления различной техникой. Слева находится приёмник ИК диапазона для клонирования ИК пультов ДУ:

Вынем начинку из корпуса:

Broadlink RM mini 3 сделан на базе микроконтроллера Marvell 88MC200 выполненного по 52 nm техпроцессу, имеющему скорость 200 MHz и 512kB памяти SRAM:

Даташит на микроконтроллер можно посмотреть тут.

Слева от него находится контроллер Wi-Fi Marvell 88w8801.

В корпусе остался только утяжелитель, необходимый для того, чтобы RM mini 3 стоял устойчиво:

Собираем устройство и подаём на него питание. Блок питания в комплект не входит.

Светодиод на Broadlink RM mini 3 начинает мигать:

Это значит, что пришло время запустить на телефоне или планшете приложение e-Control. Если оно ещё у вас не установлено, то его можно установить из APP store или Google play, в зависимости от того, какую платформу вы используете. Для владельцев Android, я бы рекомендовал установить приложение с нормальным переводом с 4PDA.

Регистрация в программе, а также все возможности приложения описаны мной в обзоре «Broadlink RM2 Pro. Контроллер для умного дома.». Поэтому, чтобы не повторятся, в конце этого обзора я дам ссылку на него, и вы сможете ознакомится с особенностями приложения, если еще не читали предыдущей части.

А пока выберем в меню e-Control – «добавить устройство».

И введём на открывшейся странице пароль вашей сети Wi-Fi:

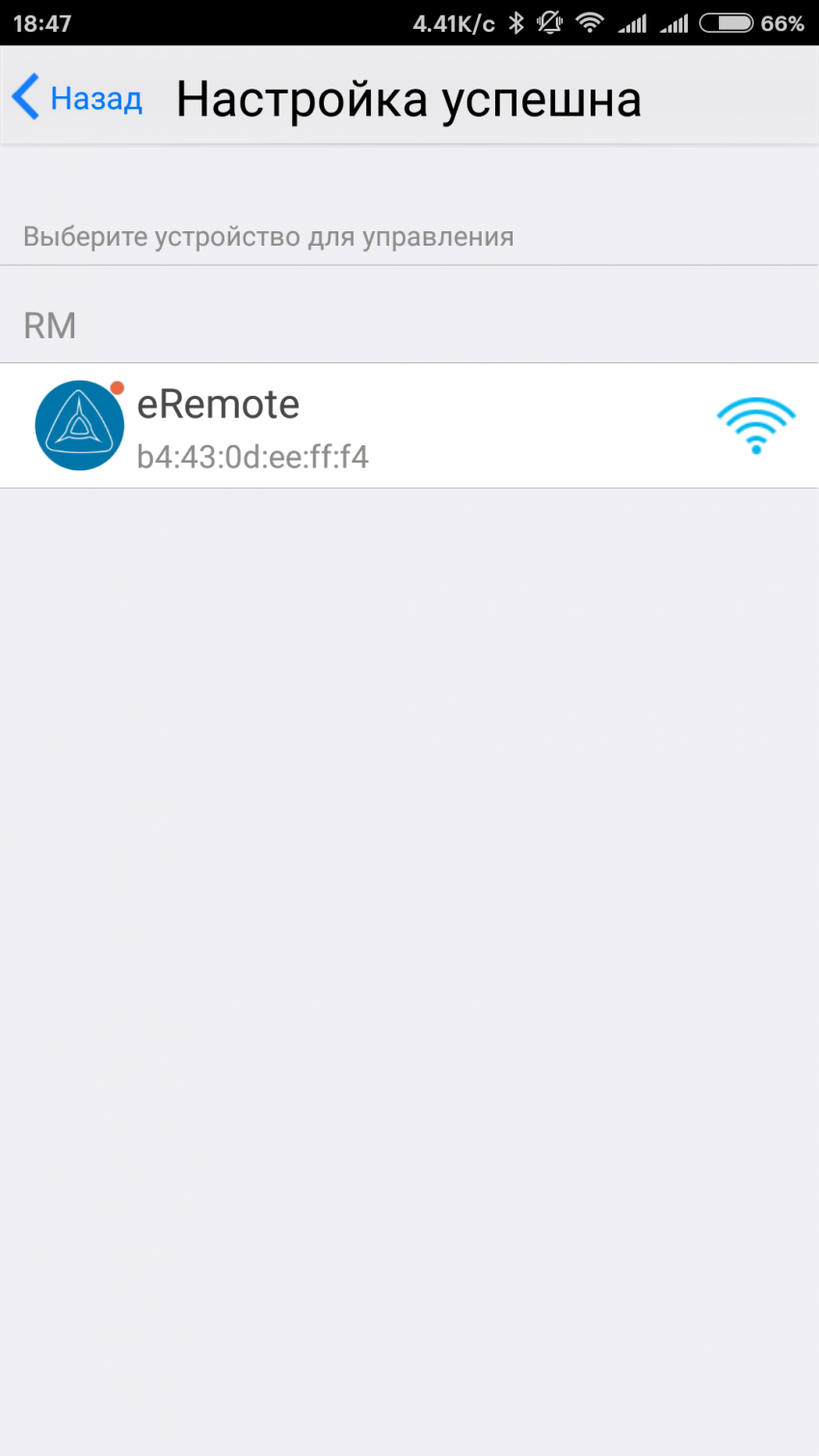

После чего e-Control найдет новое устройство:

Выберем его и добавим в программу:

Что бы не путать его с Broadlink RM2 Pro, переименуем контроллер:

Создадим пульт в RM mini 3:

e-Control спросит, на каком контроллере создать пульт:

Создадим пульт для телевизора:

Множество пультов можно скачать из сети, как это сделать – написано в предыдущем обзоре. Но сейчас мы просто склонируем реальный пульт от телевизора. Нажимаем кнопку на виртуальном пульте:

И приложение попросит нажать такую же кнопку на реальном пульте ДУ для обучения RM mini 3. Таким образом обучаем все кнопки виртуального пульта.

Таймера отключения в этом телевизоре нет. Но мы можем создать таймер на виртуальном пульте. Нажимаем и держим кнопку включения:

Здесь мы можем задать таймер для этой кнопки или объединить несколько действий в одно.

Настройки Broadlink RM mini 3 – аналогичны настройкам для Broadlink RM2 Pro:

Только проверка обновления прошивки – ничего не даст. Broadlink RM mini 3 – новое устройство и обновлений прошивок для него пока не вышло:

А меж тем на главном экране e-Control – появился ещё один, только что созданный нами пульт «ТВ кухня»:

Для удобства, чтобы не открывать каждый раз сам e-Control и не выбирать там нужный пульт, зажимаем и держим кнопку «ТВ кухня», пока не появится меню:

Выберем создать ярлык. И на рабочем столе телефона – появится новый ярлык, нажатие на который сразу откроет нужный вам пульт:

Подробно создание различных таймеров и сценариев описано в моём обзоре RM2 Pro.

Датчика температуры в RM mini 3 – не имеется:

Для сравнения – показания с датчика температуры RM2 Pro:

Чем же еще отличается RM mini 3 от RM2 Pro? Mini поддерживает только ИК управление, в отличии от RM2 Pro, в котором помимо ИК – есть радиоуправление. Если вам нужно управление по радио, то на дом или квартиру достаточно установки одного RM2 Pro. Радиоуправлению стены не мешают, хотя и ослабляют сигнал. А вот ИК управление сквозь стены не работает. И поэтому устанавливать RM2 Pro в каждом помещении, где требуется ИК управление – будет перебором. И вот тут как раз не заменим RM mini 3, возможности управления по ИК которого, не уступают RM2 Pro, при гораздо более низкой цене.

Мои предыдущие обзоры, посвященные умному дому:

Продолжение следует. Вас ждет знакомство со многими новинками, созданными для технологии «Умный Дом».

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Свой сегодняшний обзор, я хочу посвятить замечательному гаджету от Broadlink — универсальному пульту дистанционного управления, способному считывать, сохранять и воспроизводить не только обычные, инфракрасные пульты, но и радио пульты, работающие на частоте 433 Mhz. Так же уделю внимание практическим аспектам интеграции в Domoticz и создании сценариев работы.

Так как модель Broadlink RM pro уже неоднократно обозревалась, я решил поработать с моделью Broadlink RM plus, которая стоила ровно столько же сколько и Broadlink RM pro.

Как выяснилось несколько позже, уже когда я ждал заказ, RM plus является OEM вариантом первой версии RM plus, отличия только в верхней крышке корпуса и отсутствии указаний на производителя на корпусе.

Где купить?

Комплект поставки

Поставляется устройство в простой белой картонной коробке, что говорит о том, что данный тип продукта OEM.

В комплекте поставки идет база, треугольной формы, кабель USB и micro USB и немного макулатуры.

Внешне база напоминает какой-то артефакт, выполнена из черного глянцевого пластика. Никаких упоминаний о производителе на корпусе нет.

Размеры

Форма корпуса представляет собой равносторонний треугольник. Длина стороны 11,5 см

Толщина устройства — 3,6 см

На одной из торцевых сторон находятся два индикатора — слева синий — подлкючение к wi-fi, справа — желтый, активируется в момент ожидания или передачи сигнала.

На другой стороне — порт питания micro USB и окошко кнопки reset

На нижней стороне — три прорезиненные ножки, вентиляционные отверстия и место для наклейки. Сама наклейка отсутствует.

Штатное ПО

Для подключения к Broadlink RM plus нам понадобится штатная программа E-Control. Она обнаруживает новое устройство, после чего нужно ввести пароль к wi-fi сети и устройство появляется в общем списке.

Дальше мы можем добавлять пульты — выбрать можно среди классов устройств, либо добавить пульт вручную. Например кондиционер.

Конечно имеется возможность ручного добавления кнопок. Внешний вид кнопок можно выбрать из шаблона, либо создать свои, после чего кнопки следует обучить командам реальных пультов. Для ИК пультов — достаточно нажать Обучение, направить пульт на RM plus и нажать на нужную кнопку. Для радиопультов нужно сначала нажать кнопку Сканировать, во время сканирования удерживать нужную кнопку на пульте, и после этого нажать Обучение — и вновь нажать на кнопку пульта.

Комбинации кнопок, в любом порядке и любых пультов можно объединять в сценарии и запускать одним нажатием. Для сценариев можно выбирать собственные фото.

Интеграция в Domoticz

Для интеграции в Domoticz, нам нужны те же самые что и для удлинителя, про которые я рассказывал в обзоре Смарт удлинитель Broadlink MP1. Если вы уже проделывали эту операцию, то ничего дополнительно делать не надо. А если нет — то напоминаю список нужных пакетов

Подробнее в моем обзоре про удлинитель. Все действия аналогичны до момента определения IP адреса устройства. Напоминаю что IP шлюза должен быть статическим. Вот результат вывода поискового скрипта уже с двумя устройствами Broadlink

Создание базы кодов.

Самое время приступить к созданию базы кодов. Для этого я использую бесплатное приложение RM Bridge. Серверная часть ставится на устройство под Android (не знаю есть ли такое под IOS), после чего переходим на сайт http://rm-bridge.fun2code.de/rm_manage/code_learning.html. Запускаем на смартфоне(планшете) серверную часть, вводим появившийся адрес в соответствующие поля и нажимаем Load Devices — после чего можно приступать к считыванию кодов.

Здесь последовательность такая же — для ИК кодов сразу нажимаемLearn Code, направляем пульт на RM plus и нажимаем нужную кнопку, для радио кодов — сначала Frequency Scan — и только потом Learn Code. При обучении не надо долго жать на кнопку — так как RM plus пишет всю последовательность, код получается избыточно длинный. Но если вы обучаете например плавную регулировку яркости или звука — то можно и придержать кнопку секунду другую.

После обучения сайт показывает считанный код, в виде команды и URL. Введя этот URL в адресную строку — можем сразу проверить корректность считанного кода. Код в hex который идет в кавычках после data в строке Plain Command — и есть искомый код.

Я сделал текстовую базу с нужными мне кодами устройств, для использования их в сценариях.

Создание скриптов для Domoticz

Считав и проверив в rm-bridge коды, можно приступать к написанию скриптов.

В консоли малинки создаем файл командой

Скрипт для передачи считанного кода, выглядит так :

IP и mac — вставляем свои. Скрипт с отправкой одного кода выглядит так:

Можно одним скриптом передавать несколько кодов. Например вот скрипт запуска моего увлажнителя воздуха. Если просто включить — он работает в автоматическом режиме и сам решает когда ему отключится. Мне так не нужно. Поэтому после кода включения я транслирую код ручного поднятия влажности несколько раз, до недостижимого в реальности значения, завершается скрипт кодом включения режима ионизации.

После этого сохраняем Ctrl-X — Y наш файл и даем ему права

И можем добавлять скрипты в действия виртуальных выключателей Domoticz. В этом примере на включение увлажнителя стоит длинный скрипт с последовательностью кодов, а на выключение — короткий, с одним кодом выкл.

Ну и на десерт — сценарий управления влажностью. У меня их три одинаковых для разных комнат, только в двух сценарий управляет физической розеткой в которую включены увлажнителя — а в этом — виртуальным сценарием, в котором выключатель инициирует запуск кодов с базы RM plus.

time = os.date(‘%X’);
date = os.date(‘%d.%m.%Y’);
EmailTo = «ВАША_ПОЧТА@gmail.com»
gghum = otherdevices_humidity[‘GG HT’]
ggtemp = otherdevices_temperature[‘GG HT’]

if devicechanged[‘GG HT’] and otherdevices_humidity[‘GG HT’] >= 55 and otherdevices [‘Vitek’] == ‘On’ then
commandArray[‘Vitek’] = ‘Off’
Message=’ Гостиная — увлажнитель отключен в: ‘… time… ‘, ‘… date… ‘, влажность — ‘… gghum… ‘%, температура — ‘… string.sub(ggtemp, 1, 4)… ‘ C’
commandArray[‘SendEmail’]=’Domoticz Report#’… Message… ‘#’… EmailTo

elseif devicechanged[‘GG HT’] and otherdevices_hum and time >= ’08:00′ and time = ’08:00′ and time = ’22:31′ and time = 51 then
Message=’ Гостиная — окно закрыто в: ‘… time… ‘, ‘… date… ‘, влажность — ‘… gghum… ‘%, температура — ‘… string.sub(ggtemp, 1, 4)… ‘ C’
commandArray[‘SendEmail’]=’Domoticz Report#’… Message… ‘#’… EmailTo

Разберем сценарий. В начале сценария мы присваиваем переменным время, дату, для отчетов я использую уведмоления по электронной почте — gmail, которая вкупе с включенными уведомлениями на этот почтовый ящик, работает практически как push уведомление, а так жне значения температуры и влажности получаемые с датчика температуры и влажности Xiaomi.

Первое условие — если влажность достигает 55% и статус выключателя увлажнителя — включено, тогда увлажнитель выключается и шлется отчет на почту.

Для настройки почты — нужно перейти на вкладку настроек, e-mail, там нужно указать smtp сервер и адреса исходящей и входящей почты. Так же в сценариях можно вручную указывать адрес куда слать уведомления.

Я не поленился и завел отдельный gmail адрес для получения отчетов Domoticz, добавил этот аккаунт к существующим в Андроид приложение Gmail и включил уведомления для этого ящика. Получилась вполне себе альтернатива push уведомлениям.

Отчет получаемый от скрипта на почту выглядит так :

Гостиная — увлажнитель включен в: 08:37:40, 18.05.2017, влажность — 43%, температура — 22 C

Второе условие — включение увлажнителя при достижении влажности 45 % и менее %, при условии что закрыто окно и время находится в промежутке с 8 утра до 22.30 вечера

Третье и четвертое условие — открытие окна, если увлажнитель включен — он выключается, в обоих случаях шлется отчет.

Пятое условие — закрытие окна, влажность менее 50%, время с 8 утра до 22.30 вечера, увлажнитель выключен — включаем.

Шестое и седьмое условие — закрытие окна в ночное время или при влажности более 51% — просто шлем отчет.

Несмотря на всю мою любовь к Xiaomi, должен признать что этот продукт гораздо более удачный. Он более универсальный так как может считывать и IR и RF коды, он работает с Domoticz (шлюз от Xiaomi — нет). Достаточно один раз поиграться с обучением и у вас будет база всех кодов ваших пультов, которые легко тиражировать — если вам нужно несколько таких баз. Если не нужны радиопульты — то можно попробовать это решение реализовать на ИК базе Broadlink Universal WIFI которая стоит в два разе дешевле аналогичной по функциональности «шайбы» Xiaomi.

Для тех кто незнаком с темой —


Надеюсь обзор был полезен, если тема интересна, то буду продолжать.
