Интересно смотреть за тем, как малое становится большим: растут деревья, строятся здания, взрослеют дети.

Применительно к интересующей меня области, было любопытно наблюдать изменение бюджетной линейки блоков питания Pure Power немецкой компании be quiet!

Правда, начал я изучение данных источников питания только с позапрошлой — восьмой итерации — по чужим обзорам, потом получил в руки образец прошлой — девятой серии, но надеюсь, что на нынешней — десятой, производство не закончится, а значит, исследование в динамике продолжится. И конечно, интерес подогревает то обстоятельство, что от года к году характеристики блоков Pure Power заметно повышаются (хотя и восьмая серия уже была очень неплоха).

Шестисотваттный источник питания Pure Power 10 мне достался в варианте L10-600W, с неотсоединяемыми кабелями. Модульные версии отличаются также декоративным кольцом оранжевого цвета вокруг вентилятора и индексом CM в названии. В остальном блоки идентичны и если в системном корпусе ПК достаточно места, вполне можно не переплачивать за модульность.

Упаковка и внешний вид

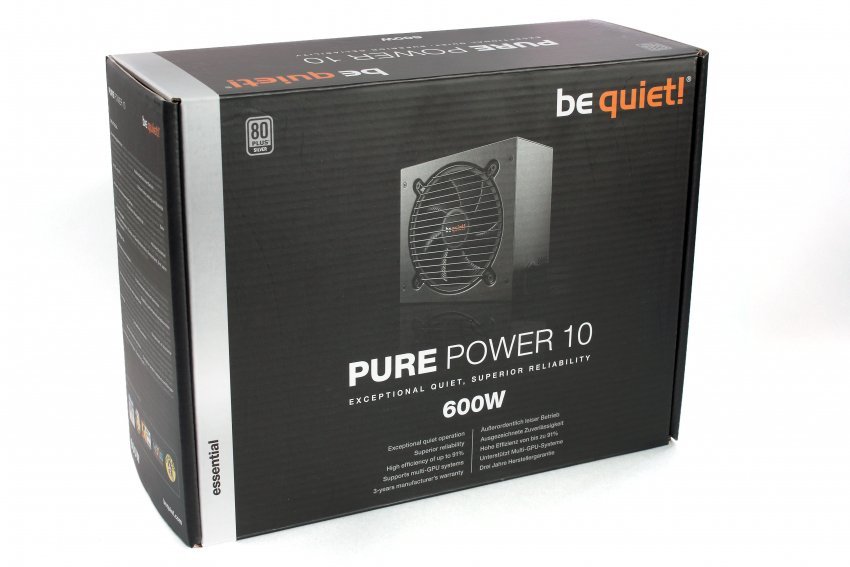

Коробка оформлена в обычной для be quiet! чёрной цветовой гамме с вкраплениями оранжевого. Серебристая полоса по левому краю, видимо, указывает на уровень стандарта энергоэффективности блока — 80 Plus Silver.

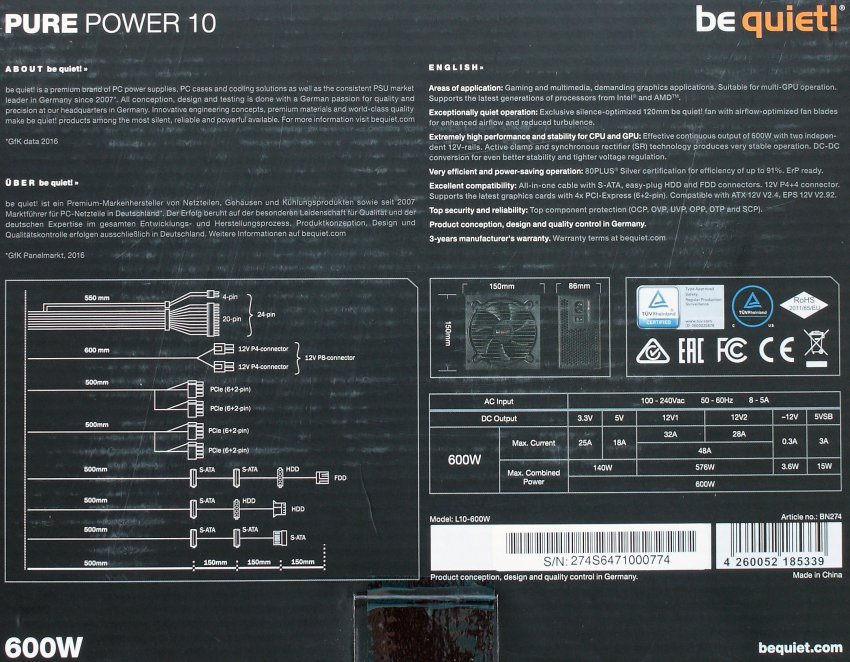

Оборотная сторона содержит информацию о количестве кабелей и видах разъёмов, паспортные данные и размеры блока.

Габариты упаковки (Ш×В×Г): 265×200×97 мм

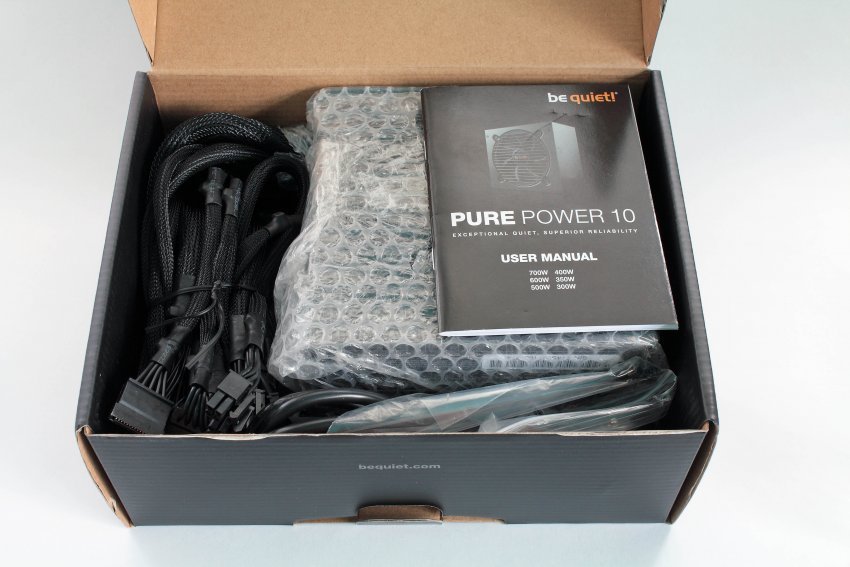

Источник питания грамотно упакован и неплохо защищён от превратностей судьбы.

В комплекте с блоком идут: шнур сетевого питания, краткая инструкция, пластиковые стяжки и крепёжные винты — и тех и других по пять штук.

Корпус источника питания изготовлен из стали толщиной 0,8 мм, покрытой прочной матовой краской.

Вентиляционная решётка выполнена из расположенных параллельно прутков — препятствия для забора воздуха минимальны.

Габариты изделия(Д×Г×В): 150×150×86 мм
Вес: 1,9 кг

Задняя стенка усеяна отверстиями в виде сот. Кроме розетки имеется выключатель.

Отверстие для вывода кабелей забрано пластиковым полукольцом. Под ним дополнительная вентиляционная решётка. Смысл её появления подробно объяснён в обзоре на БП Pure Power 9, в разделе Система охлаждения.

Кабельное хозяйство

Все кабели затянуты в нейлоновую оплётку и имеют круглый профиль — на мой взгляд такие наиболее удобны для грамотной укладки в корпусе системного блока.

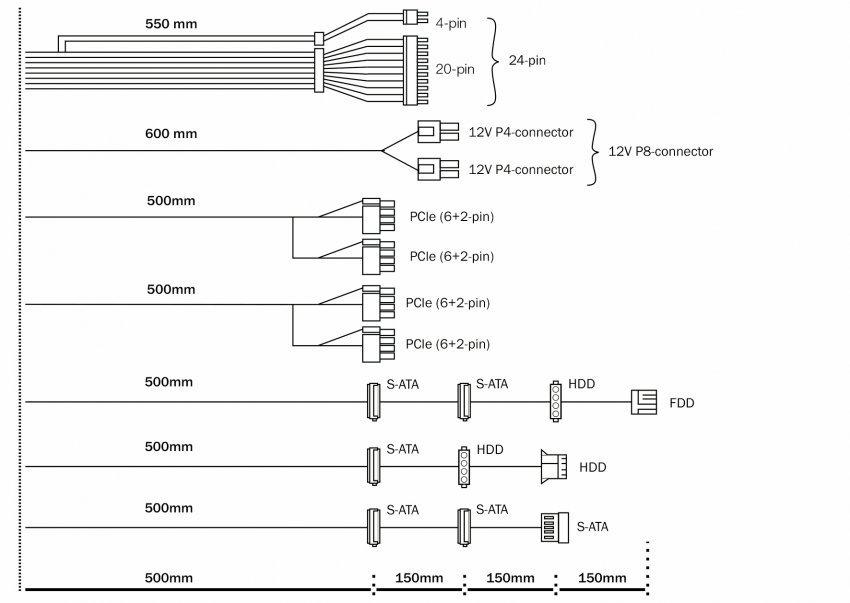

Производитель приводит информативную схему, на которой указаны длина и количество разъёмов:

Я потрудился измерить кабели самостоятельно:

шлейф питания материнской платы с 20+4-контактным разъемом длиной 56 см;
шлейф питания процессора с 4+4-контактным разъемом длиной 62 см;
два шлейфа с двумя 6+2-контактными разъемами питания видеокарт на каждом длиной по 51 см;
шлейф с двумя разъемами питания SATA, разъемом питания molex и разъемом питания флоппи-дисковода длиной 51+15+15+15 см;
шлейф с разъемом питания SATA и двумя разъемами питания molex длиной 51+15+15 см;
шлейф с тремя разъёмами питания SATA длиной 51+15+15 см.

Как видим, производитель поскромничал — в реалии длина кабелей на 1-2 см больше указанной.

Такой конфигурации достаточно для подключения двух производительных видеокарт и запитать до шести жёстких дисков.
Длина шнуров позволит скрытно их уложить в корпусах среднего размера.
Калибр проводников — 18 AWG.

Паспортные данные

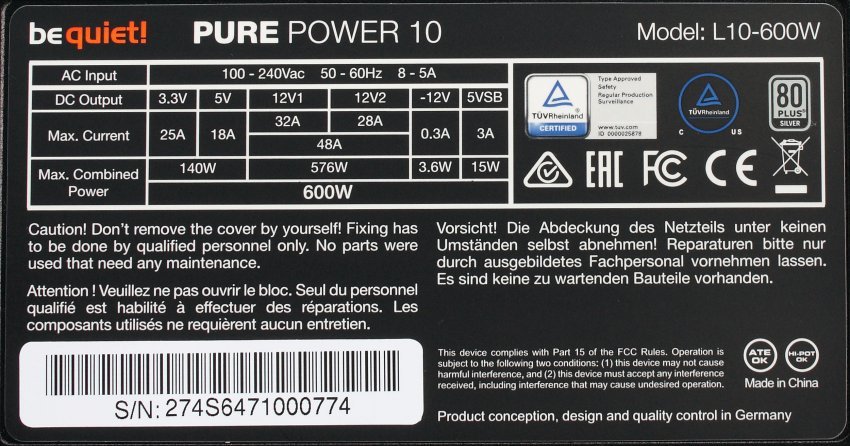

be quiet L10-600W предназначен для работы в сетях переменного тока в диапазоне напряжений 100-240 В, что гарантирует его работу в условиях нестабильного питания.

По линии +12 В блок способен отдать 576 Вт, это 96% от общей мощности устройства и является хорошим показателем.

Мощность дежурного источника питания достигает 15 Вт, что даже больше, чем обычно.

Схемотехника

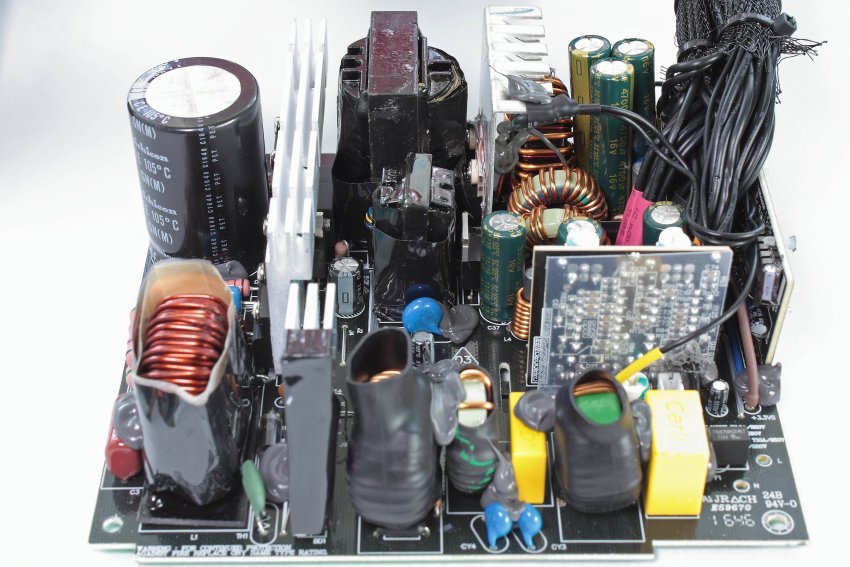

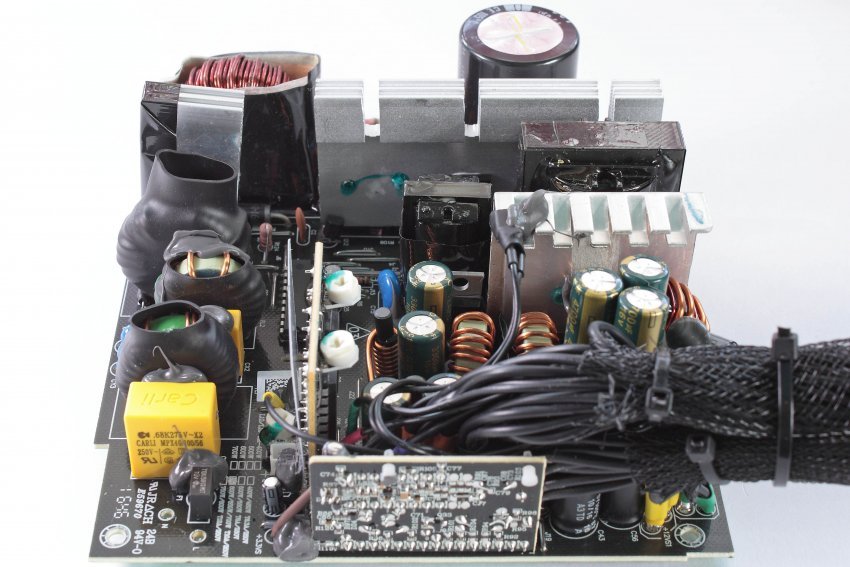

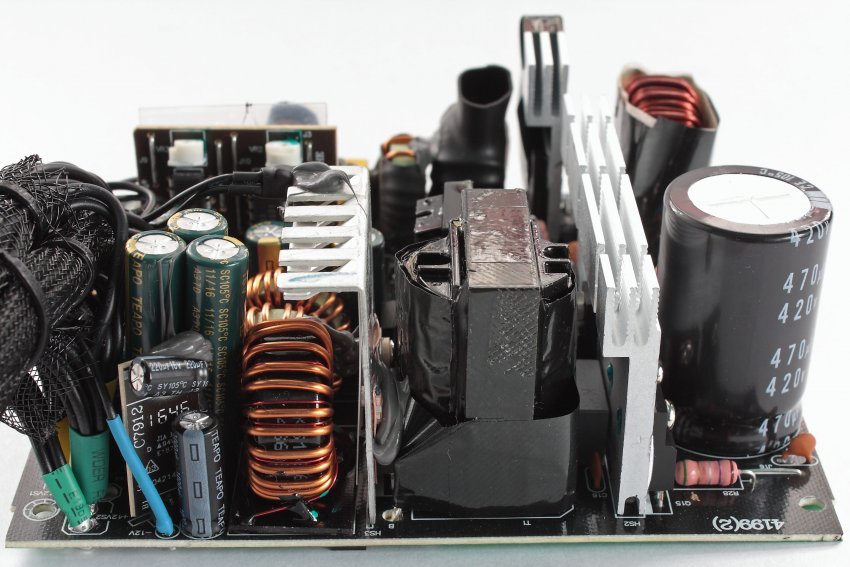

be quiet! Pure Power 10 выполнен по схеме раздельной стабилизации напряжений с DC-DC преобразователями. OEM-производитель — компания FSP.

Всё что нужно забрать в термоусадочную плёнку — укутано, то что нужно прикрепить термоклеем — прихвачено.

Тонкие радиаторы небольшого размера дают понять, что энергоэффективность блока на высоте.

Схемотехника Pure Power 10 очень схожа с таковой у старшей серии блоков be quiet! — линейкой Power Zone. Почти копия. Прослеживается тенденция внедрения передовых решений в более бюджетные блоки и это правильно, иначе в борьбе с конкурентами не устоять.

Прохождение электрического тока по БП обозначено цифрами:

Входная розетка/фильтр электромагнитных помех
Двухполупериодный выпрямитель тока
APFC (активный корректор фактора мощности) и высоковольтный конденсатор
Ключи главного преобразователя
Силовой трансформатор
Источник дежурного питания
Выпрямитель вторичной цепи
DC-DC преобразователи 3.3 и 5 В
LC — фильтр

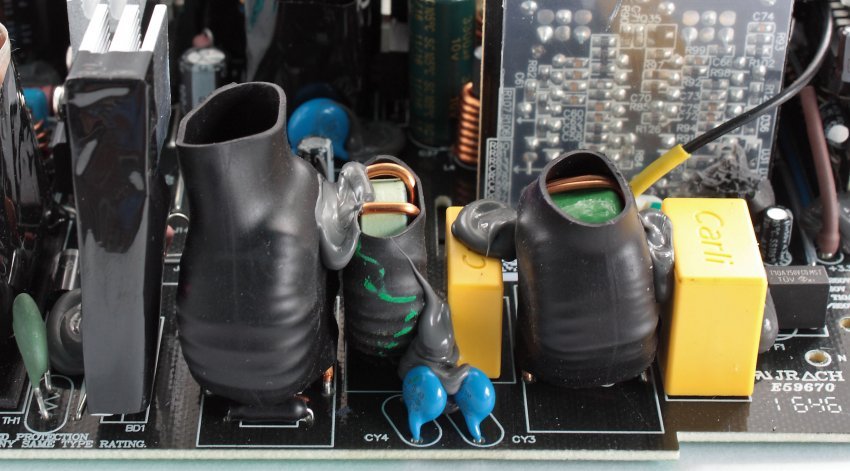

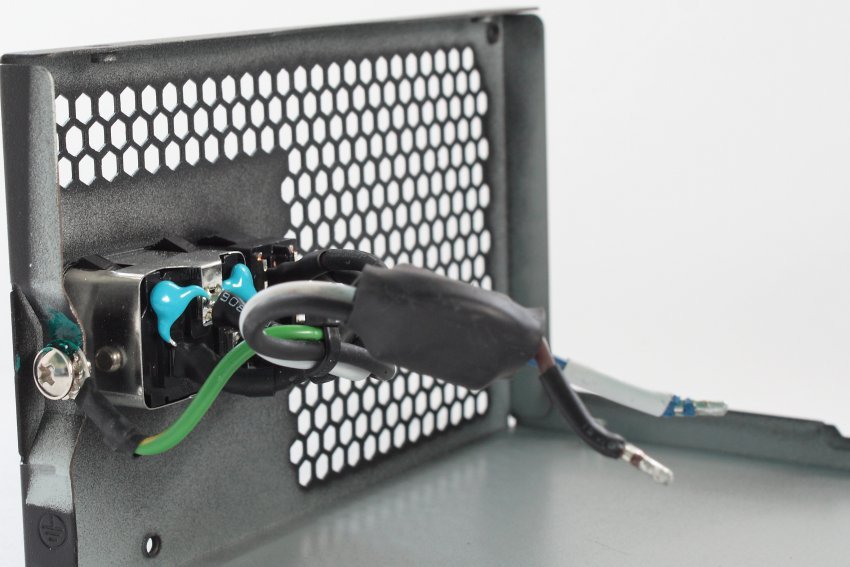

be quiet! Pure Power 10 оборудован фильтром электромагнитных помех, часть которого распаяна на розетке — пара Y-конденсаторов.

Остальное размещено на основной плате: ещё парочка Y-конденсаторов, три катушки и два X-конденсатора.

Также имеется плавкий предохранитель и термистор, ограничивающий пусковые токи для снижения нагрузок на последующие элементы схемы. А под самым большим дросселем можно разглядеть газоразрядную трубку в термоусадочной плёнке — она защищает цепь от сильных импульсов тока. В общем — полный комплект.

Диодный мост размещён на собственном радиаторе, а маркировку его разглядеть невозможно.

Электролитический конденсатор первичной цепи изготовлен японской компанией Nichicon и принадлежит к высокотемпературной серии. Рабочие его параметры: напряжение до 420 В и ёмкость 470 мкФ — это больше чем обычно применяется в бюджетных БП мощностью 600 Вт.

Дроссель корректора мощности приподнят на текстолитовой пластине над основной платой.

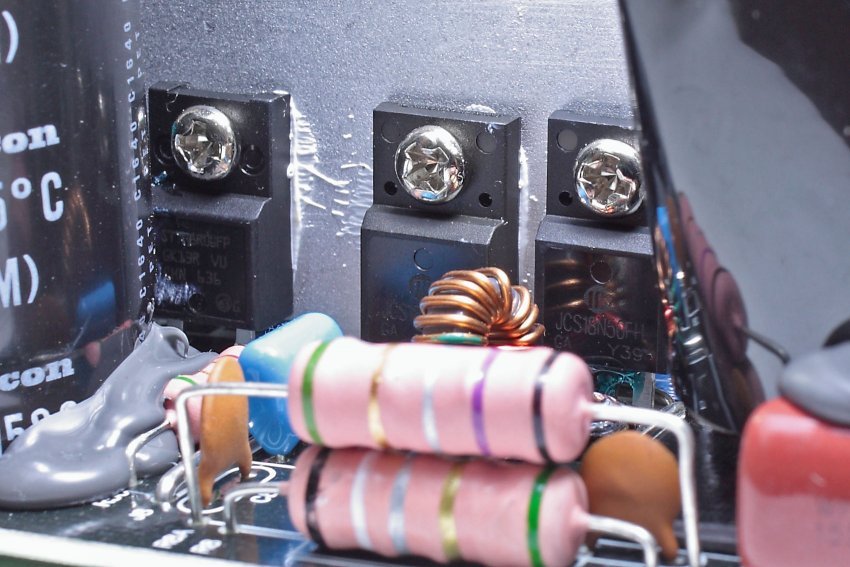

В составе APFC два мосфета JCS18N50FH и диод STTH8R06FP.

ШИМ контроллер основного преобразователя и одновременно APFC-контроллер — фирменная разработка FSP, чип 6600.

Основной преобразователь построен по полумостовой схеме и его ключи CEF03N8 и второй — Infineon, маркировку которого не удалось идентифицировать, прикручены всё к тому же общему радиатору. Их задача — повысить частоту тока, что позволяет уменьшить размер главного трансформатора.

С другой стороны радиатора прикреплён мосфет CEF02N7G — он входит в схему дежурного питания, формирующего напряжение +5 В SB. Также цепь дежурки включает в себя маленький трансформатор и электролитические конденсаторы производства тайваньской фирмы Teapo, рассчитанные на работу при температуре 105 °С.

В этой схеме применение долговечных высокотемпературных электролитов особенно важно, поскольку им нужно обеспечивать питанием материнскую плату и порты USB и в то время, когда ПК выключен и вентилятор блока питания не вращается.

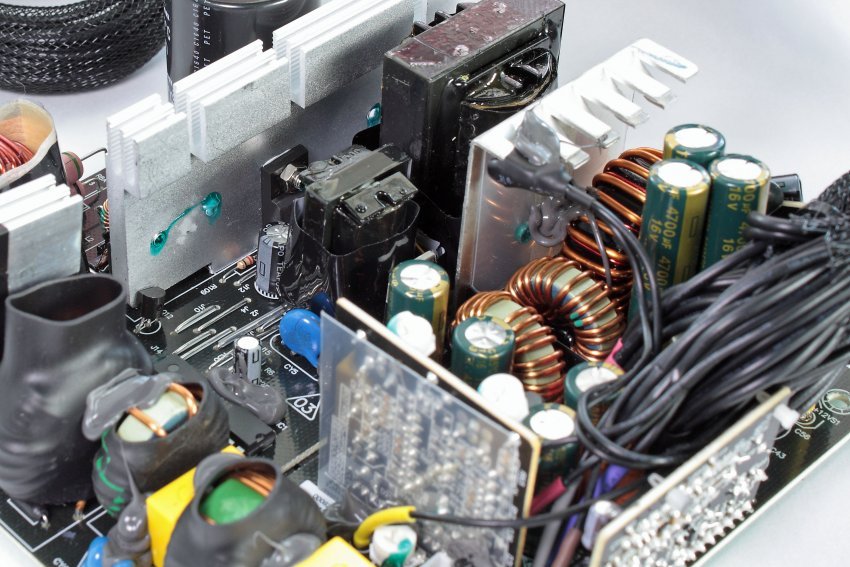

Полевые транзисторы синхронного выпрямителя линии +12 В находятся на небольшом радиаторе — массивней не нужно, они слабо греются. К рёбрам радиатора прикреплён также датчик системы охлаждения.

Обратите внимание на размер электролитических конденсаторов выходного фильтра — обычно тут стоят элементы ёмкостью 3300 мкФ, в полтора раза ниже ростом, be quiet! же установила вариант на 4700 мкФ и это положительно скажется на качестве фильтрации пульсаций тока.

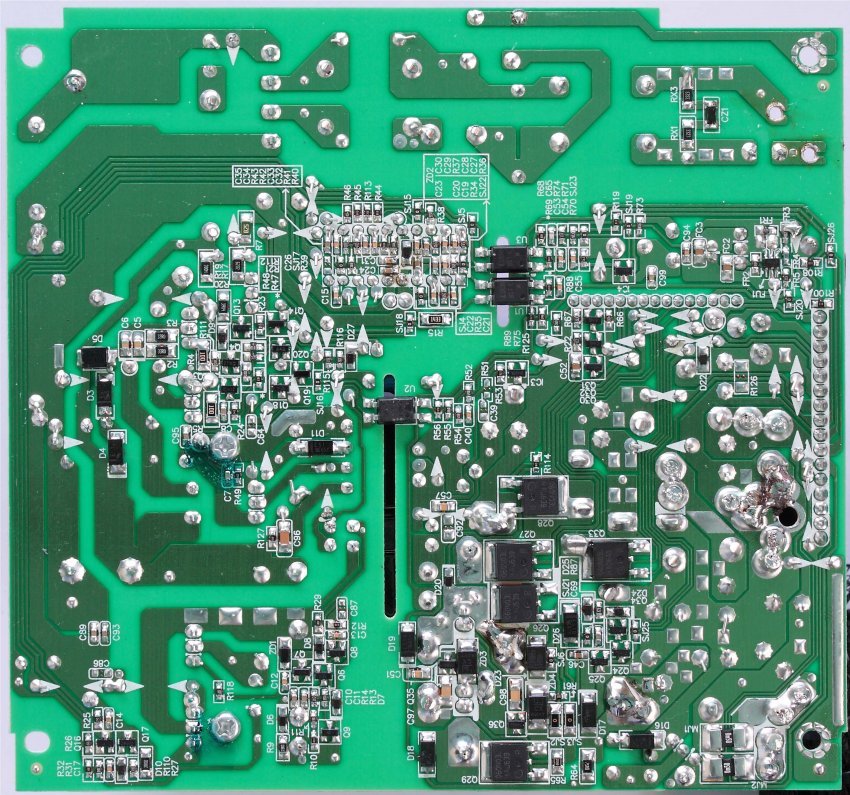

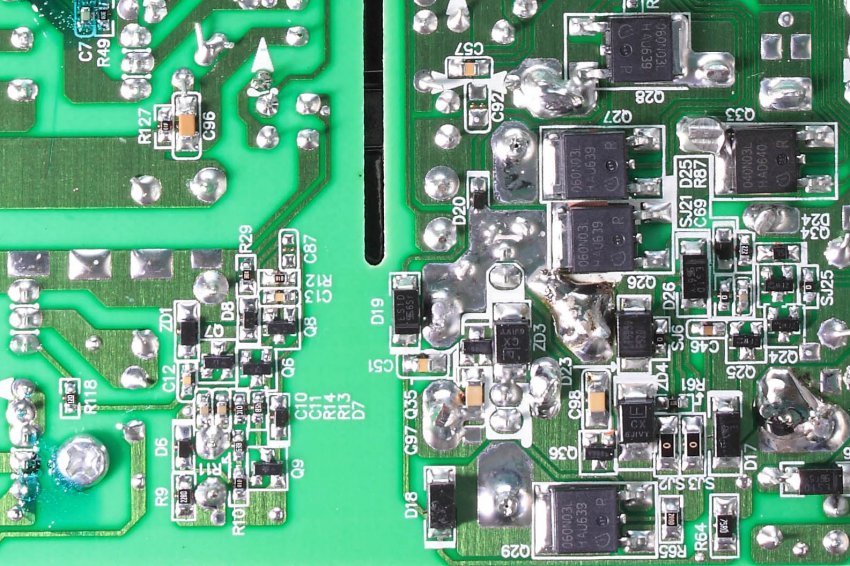

Мосфеты линий +3,3 и +5 В находятся на обратной стороне печатной платы. Эти вообще не нуждаются в дополнительном охлаждении.

ШИМ-контроллеры каналов +3,3 и +5 В распаяны на вертикальной платке. Это тоже фирменная разработка FSP — две микросхемы 6601.

Контроль выходных напряжений и защиты от коротких замыканий и перегрузок возложены на супервизор Weltrend WT7527. Его платка слева от вышеупомянутой.

Стабилизируют ток вторичной цепи несколько катушек, для каждой линии отдельная, и высокотемпературные электролититы производства Teapo. Впрочем, имеется и непривычно большой, одиночный, полимерный конденсатор.

Пайка аккуратная, остатки флюса смыты — никаких претензий.

Методика тестирования

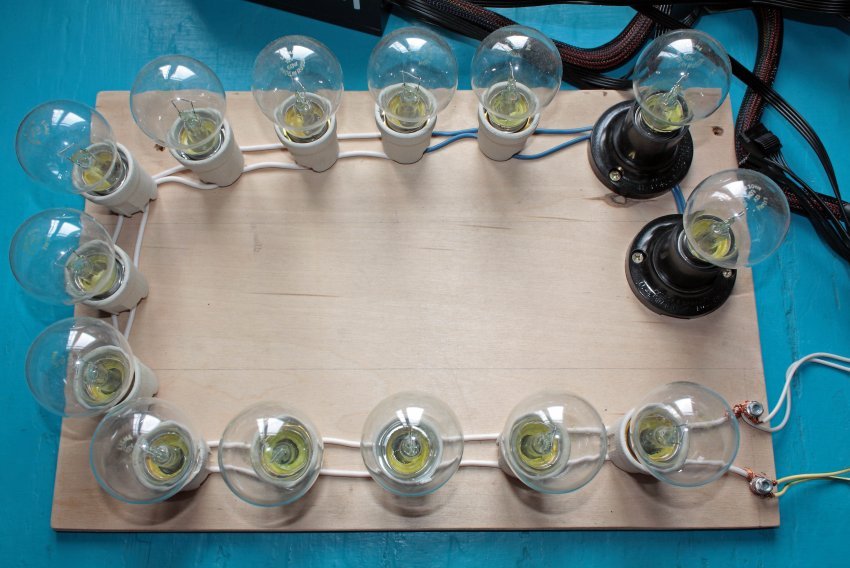

Самодельный стенд позволяет нагружать блок питания, начиная от 100 Вт и далее с шагом 60 Вт.

Канал +12 В нагружается с помощью ламп накаливания (12 В, 60 Вт). С линий +3,3 В и +5 В при помощи керамических сопротивлений снимается постоянная мощность 10 Вт и 30 Вт соответственно — больше сорока ватт в совокупности современные ПК по этим каналам не потребляют.

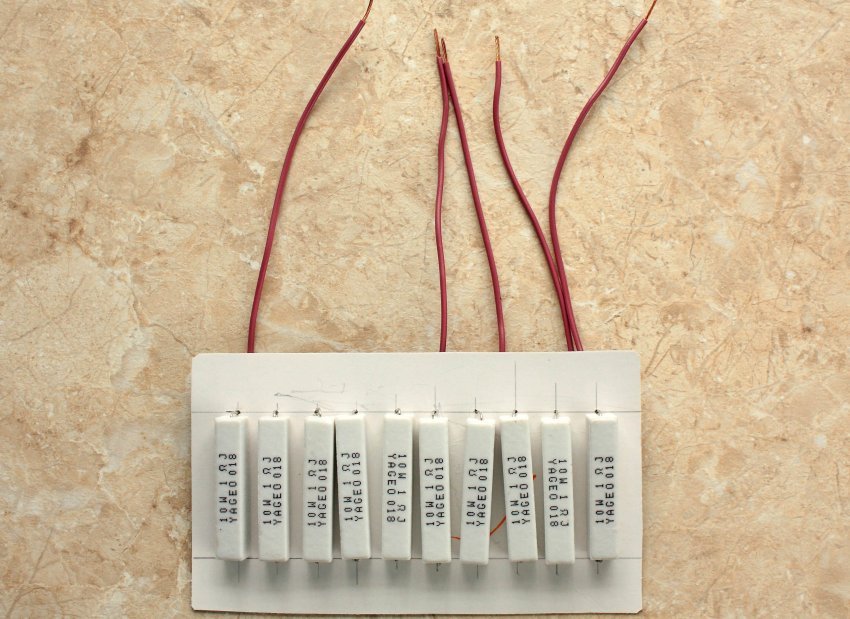

Дежурное напряжение +5 В так же тестируется посредством керамических сопротивлений (10 Вт, 1 Ом).

Показания снимаются мультиметром UNI-T UT39E — точность измерения постоянного тока ±(0,05%+3).

Тестирование

Отклонения напряжения по линии +3,3 В составили 1,2 %.

По каналу +5 В напряжение изменялось на 1 %.

По линии +12 В отклонения не превысили 1,25 %.

Прекрасный результат — все напряжения с запасом уложились в 1,5 % отклонений.

Напоминаю, что стандарт ATX допускает отклонения напряжений до ±5 %.

Дежурное питание также отлично стабилизировано — отклонения от номинала не превысили 1,6 %.

Проведённая проверка защиты от короткого замыкания показала, что по всем линиям защита срабатывает моментально.

Система охлаждения

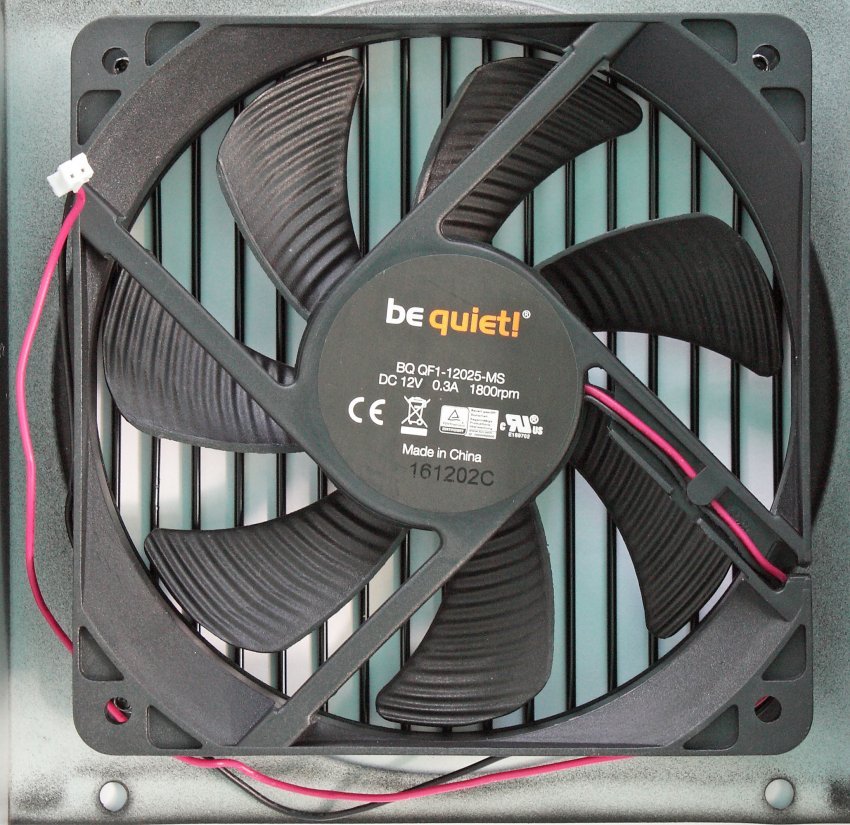

В be quiet! Pure Power 10 600W используется собственная разработка производителя — семилолопастный вентилятор BQ-QF1-12025-MS (125×25 мм; 12 В; 0,3 А).

Ось крыльчатки вращается на подшипнике скольжения с винтовой нарезкой — более долговечном по сравнению с обычным подшипником скольжения за счёт лучшей смазки. Лопасти имеют рифлёную поверхность, служащую для снижения аэродинамических шумов.

Подключение вентилятора организовано с помощью двухконтактного разъёма.

Производитель обещает практически очень тихую работу системы охлаждения во всём диапазоне нагрузок.

И в ходе тестирования так оно и оказалось — действительно очень тихий блок.

Итоги

Мои ожидания подтвердились: линейка Pure Power развивается по экспоненте, заимствуя лучшие решения из старших серий и поднимая их на более высокий уровень.

По окончанию тестирования be quiet! Pure Power 10 600 W осталось приятное послевкусие: отличный блок, способный справится с питанием требовательных систем, оставаясь при этом очень тихим — чего ещё желать от БП?

Плюсы:

отличные электрические характеристики
качественная сборка
высокий уровень КПД
очень низкий уровень шума

Исключительно тихая работа, Высокая надежность, Отличная цена

Pure Power 10 400W CM предлагает высокую надежность и лучший в своем классе набор характеристик. Он обладает эффективностью 80PLUS ® Silver (до 91%), оптимизированным для тихой работы 120мм вентилятором be quiet! и удобной модульной системой кабелей с высококачественными плоскими кабелями PCIe и приводов. Pure Power 10 400W CM поддерживает несколько видеокарт с 2 разъемами PCIe и обеспечивает стабильную работу благодаря использованию технологии Active Clamp

Если вы строите очень тихую систему, модернизируете существующую или собираете мощную игровую систему с несколькими видеокартами, ваш ПК с этим блоком питания получит наилучшее сочетание характеристик по очень привлекательной цене.

Фотографии
Видео

Характеристики

Исключительно тихая работа, Высокая надежность, Отличная цена

МОЩНОСТЬ И СОВМЕСТИМОСТЬ С ВАШЕЙ СИСТЕМОЙ

Pure Power 10 CM обеспечивает 400Вт реальной мощности с двумя 12В линиями для стабильности напряжений и четыре разъема PCI express для систем с несколькими видеокартами. Подходит для очень тихих систем, модернизации или создания мультимедиа или игровых систем с несколькими видеокартами.

СЕРТИФИКАЦИЯ 80PLUS ® SILVER

Pure Power 10 400W сертифицированы 80PLUS® Silver с эффективностью до 91% — выдающийся уровень для этого класса БП. Самое важное преимущество: низкое энергопотребление обеспечивает экономию денег, пониженный нагрев и более тихую работу.

ИННОВАЦИОННЫЕ ТЕХНОЛОГИИ

Использование технологий Active Clamp и Synchronous Rectifier обеспечивает высокую стабильность работы. Преобразование напряжения DC-to-DC для еще более точной регулировки при тяжелых нагрузках гарантирует безопасную работу нового поколения процессоров и видеокарт.

ИСКЛЮЧИТЕЛЬНО ТИХАЯ РАБОТА

Оптимизированный 120мм вентилятор be quiet! меняет свою скорость в зависимости от температурного режима и оптимизирован для обеспечения идеального баланса между эффективностью охлаждения и тишиной работы. Лопасти вентилятора с оптимизированной системой потока воздуха снижают турбулентность, обеспечивая присущие be quiet! тихую работу и эффективное охлаждение.

Многие помнят старый добрый мультфильм «Сказка о белой льдинке», в котором пингвиненок боролся за чистоту, то и дело повторяя пословицу «Чистота – залог здоровья». Вряд ли инженеры из компании Listan GmbH & Co. KG видели сей кинематографический шедевр 70-ых, однако название линейки БП Pure Power указывает на заботу о чистоте. В данном случае – о чистоте выходного напряжения, ведь это залог здоровья комплектующих.

В прошлом году мы уже знакомили вас с источником питания be quiet! Pure Power 9 700W CM, принадлежащим к данной линейке. Однако цифра 9 в названии сменилась числом 10, а с ним появились и некоторые более значимые изменения. Ощутить их на практике поможет 600-Вт модель be quiet! Pure Power 10 600W CM.

Спецификация

be quiet! Pure Power 10 600W CM (BN278)

ATX12V v2.4 / EPS12V v2.92

Номинальная мощность, Вт

Пиковая мощность, Вт

Мощность по каналу 12В, Вт

Мощность линий +3,3В и +5В, Вт

Количество линий +12В

+5Vsb (дежурная линия питания)

Входное напряжение питания, В

Сертифицирован 80 PLUS

Коэффициент мощности (PF), %

Метод компенсации коэффициента мощности

Конфигурация системы выходных кабелей

Количество разъемов PCIe

Активное (120-мм вентилятор BQ QF1-12025-MS, 1800 об/мин)

Поддержка энергосберегающих состояний C6 / C7

Упаковка и комплект поставки

Характерное цветовое оформление коробки сразу же уведомляет покупателя о наличии внутри именно устройства от компании Listan GmbH & Co. KG. Хорошее информационное наполнение также на своем месте.

Источник бережно упрятан в пузырчатую упаковку, остальные же комплектующие уложены рядом. В их число входит:

сетевой шнур питания;
набор отстегивающихся кабелей для подключения комплектующих;
винты для крепления блока питания внутри корпуса;
комплект одноразовых стяжек;
бумажная документация.

Внешний вид

Внешне блок питания be quiet! Pure Power 10 600W CM также отличается характерным для данного бренда сочетанием черного и оранжевого цветов, а на боковине видна фирменная штамповка. Аббревиатура «CM» в названии говорит об использовании частично модульной системы кабелей (имеется версия исключительно с выходящими из корпуса проводами), что несколько отразилось на размерах устройства. Новинка прибавила в длину 20 мм по сравнению с обычными ATX-решениями и 10 мм при сопоставлении с немодульным собратом (150 х 150 х 86 мм).

К внутренним компонентам прохладный воздух поступает через съемную решетку типа гриль, а уже нагретым он выводится с тыльной части. Также ряд отверстий в виде сот имеется возле выходящих из корпуса кабелей питания.

Боковина несет на себе наклейку с параметрами источника, среди которых указано наличие пары 12-вольтных линий. К первой из них (32 А) подключены разъемы питания материнской платы, накопителей и периферии, а также пара коннекторов PCIe. Вторая (28 А) обеспечит подачу дополнительного питания к CPU и еще к двум разъемам PCI Express. В общей сложности с них можно «снять» 96% от номинальной мощности БП.

В be quiet! Pure Power 10 600W CM используется частично модульная конфигурация кабелей. Непосредственно из корпуса выведены разборные 20+4-контактный ATX и 4+4-контактный ATX12V. А при необходимости можно подключить до четырех разъемов PCIe (хватит для питания пары производительных видеокарт) и ряд дополнительных коннекторов: шесть SATA, три PATA и даже архаичный FDD.

Соответствующие разъемы на корпусе БП заботливо подписаны, да и сама их форма не позволит выполнить ошибочное подключение.

Полная спецификация системы выходных кабелей выглядит следующим образом:

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

4+4-контактный разъем питания ATX12V

Два 6+2-контактных разъема PCIe

Два разъема SATA + PATA + FDD

Три разъема SATA

Один разъем SATA + два PATA

Производитель позаботился об удобной укладке подключаемых проводников, выполнив их в виде шлейфов достаточной длины. Доступного же их количества вполне достаточно для создания мощного игрового ПК с очень емкой дисковой подсистемой.

Внутреннее устройство

За активное охлаждение в be quiet! Pure Power 10 600W CM отвечает 7-лопастный 120-мм вентилятор BQ QF1-12025-MS мощностью 3,6 Вт (12 В при 0,3 А). Максимальная частота его вращения составляет 1800 об/мин, а в основе устройства лежит четырехполюсный электродвигатель и улучшенный подшипник скольжения с нарезкой (rifle bearing), отличающийся повышенным сроком службы и меньшим уровнем создаваемого шума. Последнему также способствует оптимизированная форма лопастей, характерная устройствам данного бренда.

Пассивная же часть СО представлена тремя алюминиевыми радиаторами, отводящими тепло от наиболее «горячих» компонентов.

Осмотр схемотехники традиционно начнем с EMI-фильтра, который обеспечит сглаживание высокочастотных помех, излучаемые в сеть БП. Здесь в его состав входят три дросселя, четыре Y- и два X-конденсатора. Далее расположена выпрямляющая диодная сборка с собственным радиатором и элементы модуля APFC.

Активный корректор коэффициента мощности состоит из катушки, пары полевых транзисторов JCS18N50FH и диода. Силовые элементы закреплены на самом массивном радиаторе. Здесь же расположились транзисторы главного преобразователя − Infineon 8R460CE.

Высоковольтный конденсатор представлен решением от тайваньской компании TEAPO (330 мкФ х 420 В). Это явно не китайский ширпотреб, но в плане качества ему есть к чему стремиться. Также производитель подобрал элемент с рабочей температурой до 85°C, хотя в дорогих источниках здесь чаще всего можно встретить элементы из высокотемпературных серий (до 105°С).

В be quiet! Pure Power 10 600W CM используется однотактный прямоходовой конвертер с активным демпфером (Active Clamp Forward). Преимущества такой топологии: снижение потерь энергии при перемагничивании трансформатора и переключении силовых ключей, а также существенное уменьшение паразитных шумов и помех. К тому же она позволяет достаточно легко организовать непосредственное управление синхронными ключами в низковольтной части.

Последняя в свою очередь представлена традиционным синхронным выпрямителем с DC-DC-преобразователями напряжений +3,3В и +5В. Его силовые элементы приютились на обратной стороне печатной платы.

На радиаторе виднеются проводники термодатчика, по данным которого осуществляется регулировка скорости вращения вентилятора. Таким образом, данный показатель зависит от реального нагрева комплектующих, а не от нагрузки, как это бывает в недорогих решениях.

Низковольтная часть отличается применением электролитических конденсаторов от той же тайваньской компании TEAPO, но уже из высокотемпературной серии.

О поддерживаемых источником питания be quiet! Pure Power 10 600W CM защитах можно узнать из руководства пользователя. Приятно отметить, что здесь имеется полный их перечень:

от повышенного напряжения (OVP);
от пониженного напряжения (UVP);
от короткого замыкания (SCP);
от перегрузки по мощности (OPP);
от перегрузки по току каждого канала (OCP);
от перегрева (OTP).

За их реализацию отвечает микросхема, расположенная на отдельной плате.

Тестирование

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

линия +3,3В: от 0% до +3%;
линия +5В: от -3% до +1%;
линия +12В: от -1% до +2%.

Узел стабилизации напряжения питания надлежащим образом справился со своей задачей: на всех линиях оно колебалось в более узком диапазоне, чем того требует стандарт ATX12V. Небольшими отклонениями порадовал и самый востребованный канал +12В.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

линии +3,3В и +5В: 50 мВ;
линия +12В: 120 мВ.

Во время измерения пульсаций на всех трех линиях БП были получены отличные результаты. Даже на 12-вольтном канале с большими допустимыми скачками они не превышали 50-мВ отметки.

Дежурная линия питания +5Vsb

В зависимости от нагрузки напряжение на дежурной линии питания (+5Vsb) изменялось от 5,12 до 5,05 В, что свидетельствует о хорошей работе данного узла.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Хорошие результаты продемонстрировал и модуль APFC. При потребляемой мощности 120 Вт коэффициент PFC достиг отметки 0,91, максимальное же значение (0,99) было зафиксировано на отрезке 500-600 Вт. Напомним, что стандартом 80 PLUS Silver предусмотрен показатель 0,9 при 50%-ой нагрузке.

КПД

Тест реальной эффективности подтвердил соответствие модели be quiet! Pure Power 10 600W CM стандарту 80 PLUS Silver для напряжения 230 В: при нагрузках 20%, 50% и 100% КПД блока питания превышал 85%, 89% и 85% соответственно. Более того, показатели новинки очень близки к «золотым» требованиям, однако один-два процента все же не хватает. Даже при сравнительно малых нагрузках (120 Вт) КПД достигает 87%.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Диапазон вращения лопастей составил от 500 до 1700 об/мин. До отметки мощности 350 Вт частота составляет минимальные 500 об/мин, и вплоть до 400 Вт (725 об/мин) вертушка остается почти бесшумной. При нагрузке до 500 Вт (1400 об/мин) источник работает тихо, и только с дальнейшим повышением мощности до номинальных 600 Вт уровень шума поднимается к отметке ниже среднего.

При длительной максимальной нагрузке повышенный нагрев замечен только у главного трансформатора. С остальными же узлами все в порядке.

Посторонние шумы во время работы блока питания

На всем диапазоне номинальной мощности попавший в наши руки образец be quiet! Pure Power 10 600W CM не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Согласно официальному сайту, пиковая нагрузка на тестируемый блок питания может достигать 650 Вт. Мы же увеличили ее до 660 Вт, что является 10% приростом к номинальному значению. А при 670-Вт нагрузке выходные напряжения уже просели ниже допустимых стандартом ATX12V значений. Впрочем, учитывая заметный нагрев трансформатора, мы все же советуем не выходить за пределы номинального режима работы. Тем более что даже 600 Вт вполне хватит для питания мощной конфигурации с парой видеокарт.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц, и видеокарта ZOTAC GeForce GTX 480 AMP! (суммарный уровень TDP такой связки находится на уровне 450 – 500 Вт). Целью данного эксперимента является воссоздать реальные нагрузки производительного ПК и проверить, как при этом ведет себя блок питания на практике.

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц при напряжении 1,3 В

Thermalright TRUE Spirit 120M

4 x 4096 MБ DDR3-1333 Transcend PC3-10600

ZOTAC GeForce GTX 480 AMP!

WD Caviar Blue 1 ТБ (WD10EALX)

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

be quiet! Pure Power 10 600W CM
