Asus tuf b350 plus gaming

Автор: | 16.12.2019

Даже при выборе не самой дорогой материнской платы, ее дизайн может стать определяющим фактом при покупке. И в данном обзоре мы познакомим вас с таким компактным решением для платформы Socket AM4, которое может особенно заинтересовать желающих собрать систему с одним из новых процессоров AMD Ryzen с интегрированной графикой Vega.

ASUS TUF B350M-PLUS GAMING, а именно о ней мы поговорим сегодня, на текущий момент является одной из самых дорогих плат формата microATX на чипсете AMD B350 от компании ASUS. Как легко догадаться по ее названию, она входит в линейку TUF GAMING, включающую в себя игровые модели с повышенным качеством элементной базы, которые предлагаются по вполне разумной стоимости. Давайте же для начала познакомимся с ее подробными характеристиками.

Спецификация

ASUS TUF B350M-PLUS GAMING

AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4

4 x DIMM-слотов с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

1 x PCI Express 3.0 x16 (CPU AMD Ryzen − x16 или APU AMD Ryzen / AMD A / Athlon − x8)

1 x PCI Express 2.0 x16 (x4)

1 x PCI Express 2.0 x1

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 / x2)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

8-канальный Realtek ALC887

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

2 x USB 3.1 Gen 2

4 x USB 3.1 Gen 1

Внутренние порты I/O

1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

2 x USB 2.0 с поддержкой подключения четырех USB 2.0

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата поставляется в традиционной картонной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

Это уже не первая модель из линейки TUF GAMING, которая попадает к нам на обзор, и все они выделяются оригинальным дизайном с удачным сочетанием черного и желтого цвета. Не стала исключением и ASUS TUF B350M-PLUS GAMING, внешний облик которой приятно контрастирует на фоне более доступных фирменных решений.

Не забыли создатели и о LED-подсветке, однако это не ASUS AURA Sync, а более простой вариант в виде подсвечивающейся полосы в области звуковой подсистемы и светодиодов под защелками слотов PCI Express x16.

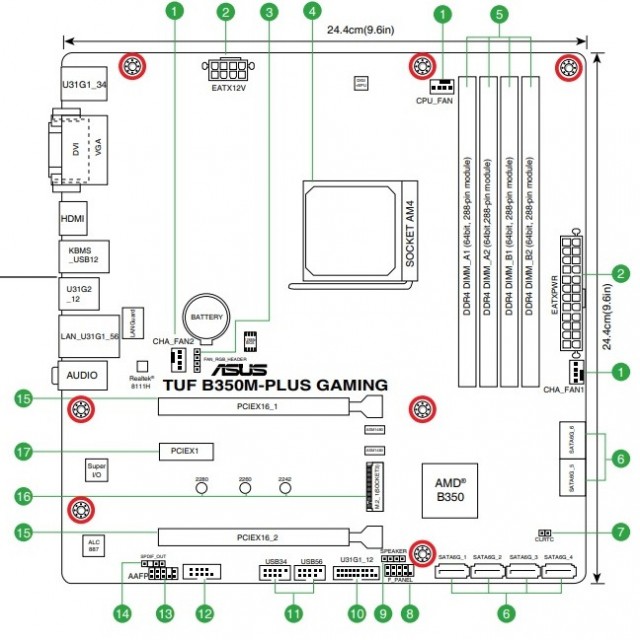

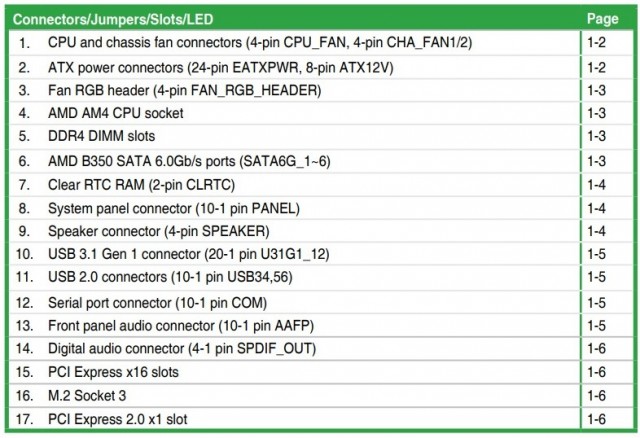

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 2.0 x16, что маловероятно. К расположению остальных элементов претензий у нас не возникло.

Взглянув на обратную сторону ASUS TUF B350M-PLUS GAMING, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс.

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их также шесть: два внутренних и четыре внешних.

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий, слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA6G_5/6») в случае установки M.2-накопителя в режиме SATA или PCIe. Также отметим, что процессоры AMD A / Athlon 7-ого поколения предоставляют только 2 линии PCIe для M.2-накопителя, поэтому решения, требующие 4 линии, будут работать не на пределе своих возможностей.

Системная плата ASUS TUF B350M-PLUS GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые оснащены защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 64 ГБ.

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета AMD B350, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34,4°C (при разгоне – 42,6°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 60,1°C (при разгоне − 68,8°C);
  • дроссели – 75,9°C (при разгоне − 89,2°C).
Читайте также:  Gigabyte gv r929oc 4gd

Как видим, при сборке системы не стоит забывать о хорошей циркуляции воздуха внутри корпуса, в особенности, если вы планируете разгон процессора.

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW с применением надежной элементной базы.

Для расширения функциональности ASUS TUF B350M-PLUS GAMING у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (x4).

К процессору подключен только верхний слот PCI Express 3.0 x16 c усиленной конструкцией, который и использует все доступные 16 линий, тогда как второму достались только четыре чипсетные линии. В итоге, если вы захотите установить пару видеокарт, то это будет возможно только с решениями от AMD, а схема их работы (x16+x4) будет далеко не самой оптимальной.

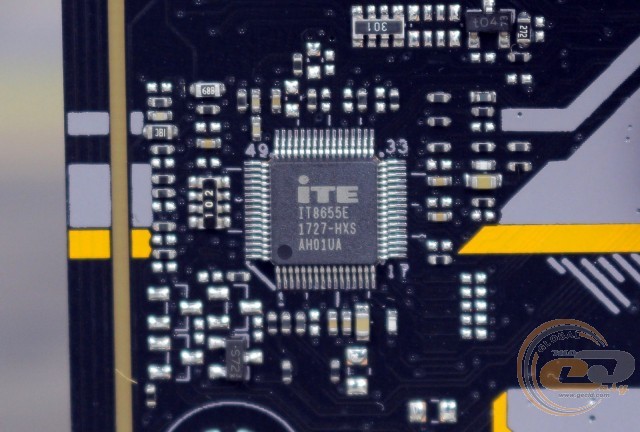

Возможности Multi I/O возложены на микросхему ITE8655E, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

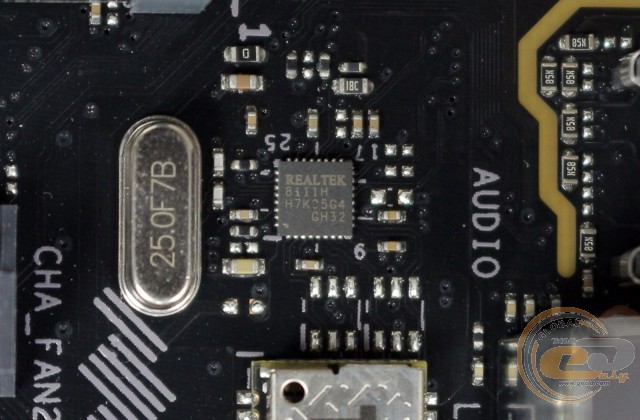

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

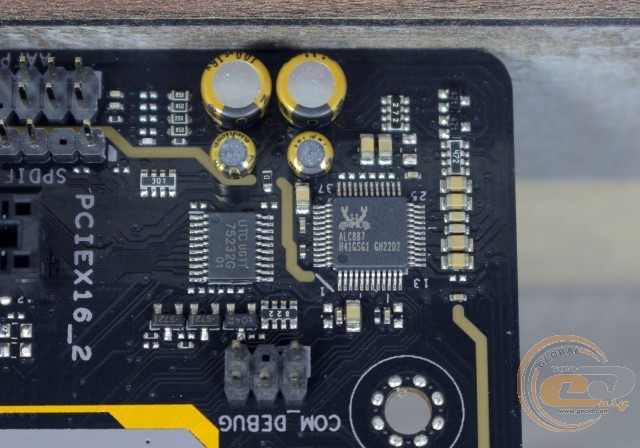

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

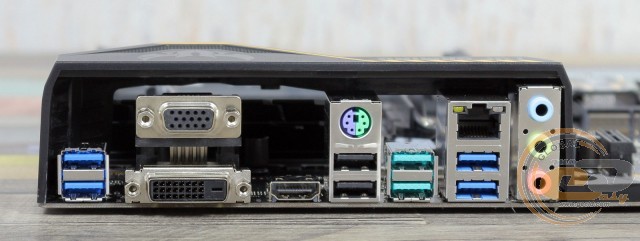

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 x PS/2 Combo;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x RJ45;
  • 4 x USB 3.1 Gen 1;
  • 2 x USB 3.1 Gen 2;
  • 2 х USB 2.0;
  • 3 x аудиопорта.

Интерфейсная панель выгодно отличается наличием восьми портов USB, включая два USB 3.1 Gen 2, и возможностью дополнить ее портом COM при помощи соответствующей колодки на печатной плате. Не лишним также будет отметить наличие трех видеовыходов. А вот обладателей многоканальной акустики расстроит поддержка всего трех 3,5-мм аудиопортов.

Возможности организации охлаждения внутри системного корпуса у ASUS TUF B350M-PLUS GAMING достаточно скромные. В наличии всего три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, тогда как оставшиеся два предназначены для подключения системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

Воспользовавшись функцией автоматического разгона в BIOS, мы получили частоту процессора AMD Ryzen 7 1700X на уровне 3770 МГц при напряжении 1,363 В. При запуске стресс-теста AIDA64 температура ядер не превышала 57°С при критическом показателе 95°С, поэтому никаких проблем со стабильностью работы системы не было.

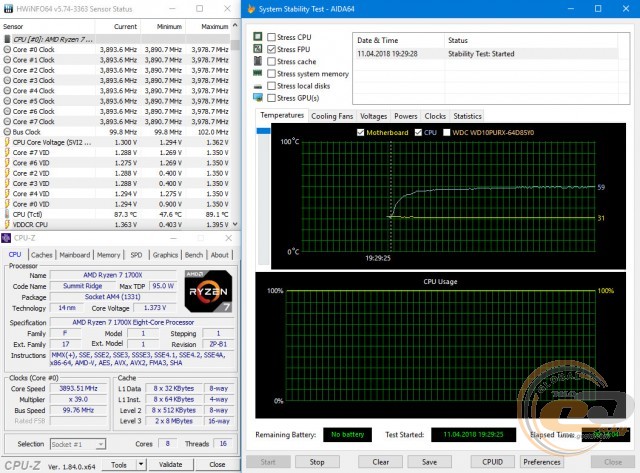

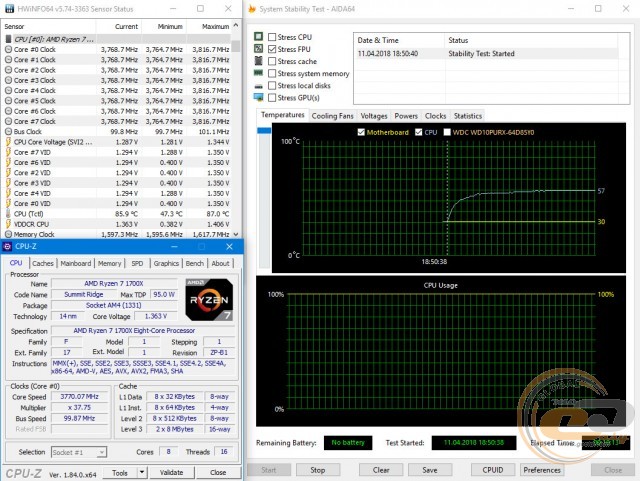

В ручном режиме удалось повысить частоту процессора до 3893 МГц при напряжении 1,373 В (в BIOS мы выставили множитель «39» и напряжение «Offset mode» подняли до 0,01250 В). Температура ядер поднялась до 59°С, не нарушая стабильности работы.

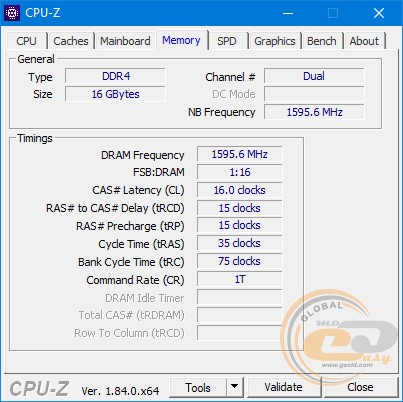

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z работали на скорости DDR4-3200 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS TUF B350M-PLUS GAMING использовалось следующее оборудование:

AMD Ryzen 7 1700X (Socket AM4, 3,4 ГГц, L3 16 МБ)
Turbo Boost: enable

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

WD Purple (WD10PURX, 1 ТБ)

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (SS-560KM Active PFC)

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Philips Brilliance 240P4QPYNS

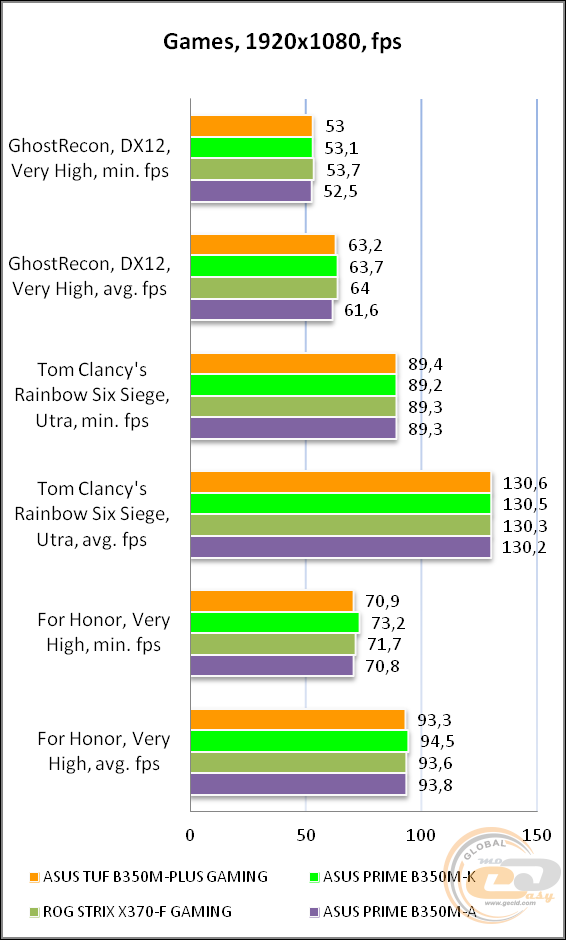

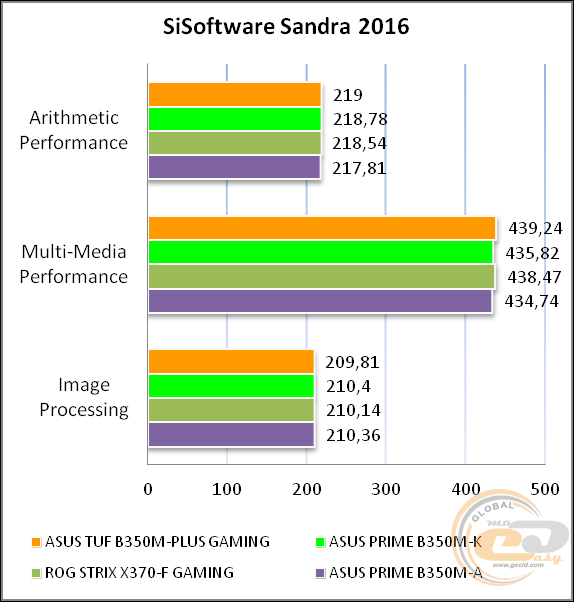

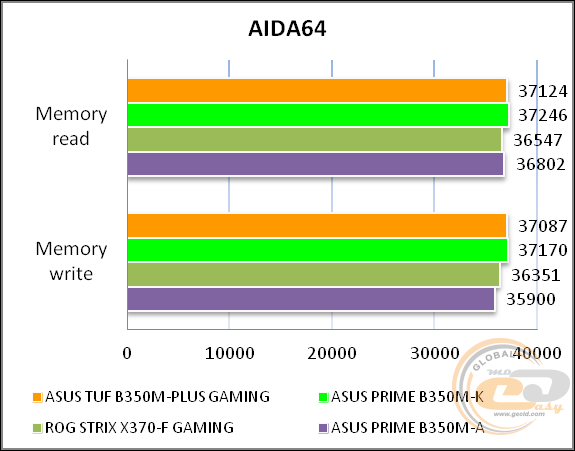

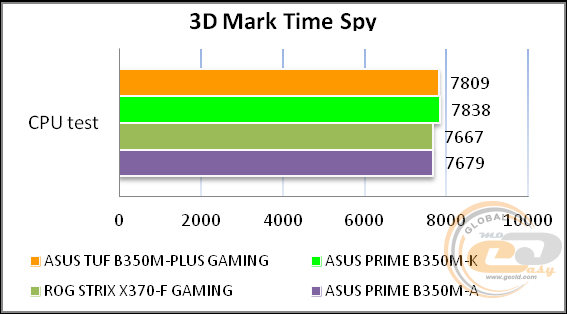

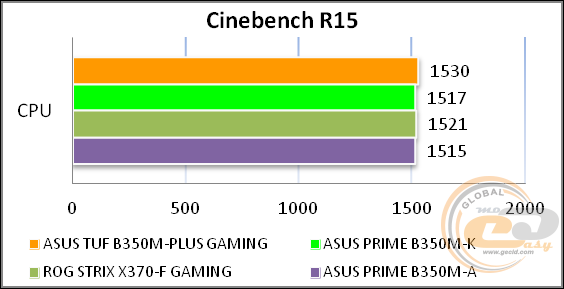

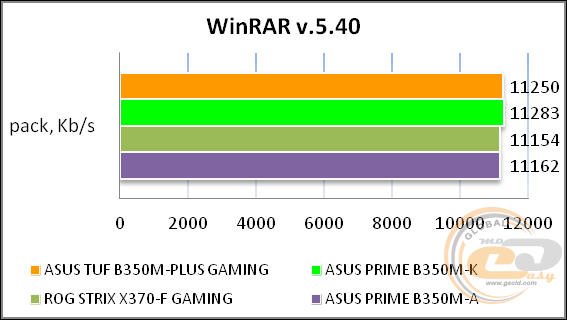

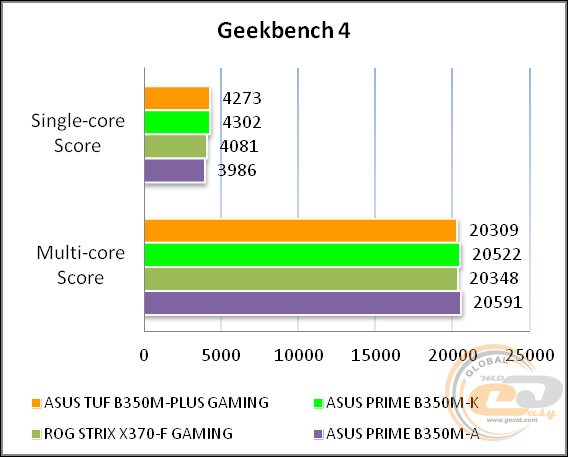

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Средняя цена по России, руб: 6 170

Общие характеристики

Производитель

Фирма, которая произвела данную материнскую плату.

ASUS Форм-фактор

Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.

microATX

Процессор

Производитель процессора

На данный момент основными производителями процессоров являются Intel и AMD.

Неизвестный производитель Сокет

Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.

AM4 Количество сокетов

Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.

Читайте также:  Panasonic dmc tz 200
1 Наличие встроенного процессора

Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.

нет Название встроенного процессора — Максимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

не указана Минимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

не указана Поддержка Hyper-Threading

При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.

нет Поддержка многоядерных процессоров есть Поддерживаемые процессоры AMD Ryzen/7th Generation A-series/Athlon

Чипсет

Производитель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

AMD Модель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

AMD B350 Поддержка технологии Intel vPro

Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.

BIOS/EFI

Поизводитель BIOS

BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.

AMI Возможность восстановления BIOS

Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.

нет Поддержка EFI (UEFI)

EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).

Оперативная память

Количество слотов оперативной памяти 4 Тип оперативной памяти

DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.

Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.

На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.

На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.

DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.

DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.

DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.

DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.

DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.

DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.

Читайте также:  Oracle real application cluster

SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.

DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.

DDR4 DIMM Максимальная частота оперативной памяти, МГц

Максимальная частота оперативной памяти, которую поддерживает материнская плата.

3200 Минимальная частота оперативной памяти, МГц

Минимальная частота оперативной памяти, которую поддерживает материнская плата.

2133 Поддержка двухканального режима оперативной памяти

Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.

есть Поддержка трехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.

нет Поддержка четырехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.

нет Максимальный объем оперативной памяти, Гб 64 Поддержка ECC

ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).

ECC/non-ECC Максимальный объем ECC памяти, Гб 64 Поддержка Регистровой (Буфферизованной) памяти

Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.

Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.

PCI/Видеокарта

Поддержка AGP

AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.

нет Количество слотов PCI-Eх16

PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!

2 Поддержка SLI/CrossFire

SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).

SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.

CrossFire X – последняя версия CrossFire.

Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.

CrossFire X Поддержка PCI Express 2.0

Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.

есть Поддержка PCI Express 3.0

Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.

есть Тип двухканального режима PCI-E Не поддерживается Тип трехканального режима PCI-E Не поддерживается Тип четырехканального режима PCI-E Не поддерживается Тип семиканального режима PCI-E Не поддерживается Количество слотов PCI-Ex8

Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.

Количество слотов PCI-Ex4

Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.

Количество слотов PCI-Ex1

Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.

1 Количество слотов PCI

Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!

Количество слотов PCI-X

PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.

Ожидается, что плата Asus TUF B350M-Plus Gaming будет стоить не больше $100

Компания Asus добавила в свой каталог системную плату TUF B350M-Plus Gaming, основанную, как несложно догадаться, на чипсете AMD B350. Плата типоразмера microATX совместима с процессорами AMD в исполнении AM4. Подсистема питания процессора построена по шестифазной схеме. Питание поступает на плату по 24-контактному разъему ATX и 8-контактному разъему EPS.

На плате есть четыре слота для модулей DDR4 DIMM, в которые можно установить до 64 ГБ оперативной памяти. Слотов PCIe 3.0 x16 — два. Один из них (усиленный металлическим экраном) работает в режиме x16, второй — в режиме x4. Третий слот расширения — PCIe x1.

Плата оснащена слотом M.2 32 Гбит/с и шестью портами SATA 6 Гбит/с. Возможность подключения мониторов обеспечивается наличием видеовыходов DVI, D-Sub и HDMI. Набор средств ввода-вывода также включает два порта USB 3.1 с разъемами Type-A и восемь портов USB 3.0, порт Gigabit Ethernet на контроллере Realtek RTL8111H. Картину завершает шестиканальный звуковой кодек Realtek ALC887 и разъемы для подключения светодиодной подсветки.

Ожидается, что плата Asus TUF B350M-Plus Gaming будет стоить не больше $100.
