Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix R7 370 OC 2048 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Strix R7 370 OC 2048 МБ 256-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R7 370 (Trinidad) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1050 | 975 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1400 (5600) | 1400 (5600) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 16 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 1024 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 64 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 215×115×38 | 255×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 156 | 152 |
| В режиме 2D, Вт | 55 | 52 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 22 |
| В режиме 2D (просмотр видео), дБА | 20 | 22 | |
| В режиме максимального 3D, дБА | 24 | 25 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 2 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью |
|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит (на лицевой стороне PCB).
Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.
| Сравнение с эталонным дизайном (reference) | |
|---|---|
| Вид спереди | |
| Asus Strix R7 370 OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 270 |
 |  |
| Вид сзади | |
| Asus Strix R7 370 OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 270 |
 |  |
R7 370 является прямым наследником R9 270, поэтому с ним мы и сравниваем. Данная плата спроектирована специалистами Asus и имеет некоторые особенности, связанные с блоком питания. Конвертер питания имеет 5-фазную схему и управляется цифровым контроллером uP1608TK производства uPI, а при изготовлении платы применяется технология Super Alloy Power II, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.
Нужды оверклокинга в данном продукте удовлетворены лишь частично: штатные частоты GPU повышены на 75 МГц (7,5%) относительно номинальных, рекомендованных AMD. Это дает чуть заметную прибавку производительности, однако о серьезном ускорении говорить не приходится.
| Система охлаждения |
|---|
Главной частью кулера серии DirectCu III является пластинчатый никелированный радиатор. Две тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. Дополнительный небольшой радиатор охлаждает силовые транзисторы.
Сверху радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Asus заявляет, что используется особый материал лопастей вентиляторов, который обеспечивает долгий срок службы крыльчаток. Стоит еще раз напомнить, что особенностью системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU.
Микросхемы памяти не охлаждаются.
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 74 градусов, что является нормальным результатом.
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 34 °C, вентиляторы не работали, шум был равен фоновому — 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 48 °C, вентиляторы по-прежнему не работали, уровень шума сохранялся (20 дБА).
В режиме максимальной нагрузки в 3D температура достигала 74 °C, вентиляторы при этом раскручивались до 1534 оборотов в минуту, но шум вырастал всего до 24 дБА — фактически, данную СО можно считать бесшумной.
Термоснимок
| Комплектация |
|---|
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
Watch Dogs (Ubisoft)
Grand Theft Auto V (Rockstar Games/Rockstar Games)
The Witcher 3: Wild Hunt (CD Projekt RED)
Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

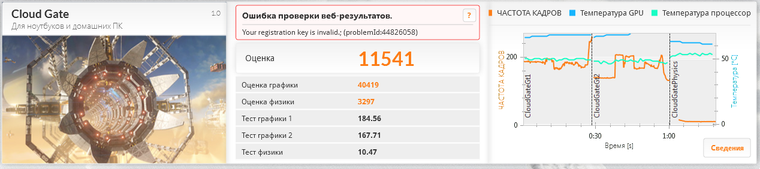

3DMark (2013) (FutureMark)
Metro: Last Light (4A Games/Deep Silver)
Battlefield 4 (EA Digital Illusions CE/EA)
Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R7 370 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец ноября 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 18 | GTX 950 2048 МБ, 1024—1277/6600 | 930 | 482 | 193 |
| 19 | Asus Strix R7 370 2048 МБ, 1050/1050/5600 | 900 | 464 | 194 |
| 20 | R7 370 2048 МБ, 1050/1050/5700 | 900 | 462 | 195 |
| 22 | GTX 750 Ti 2048 МБ, 1020—1149/5400 | 720 | 480 | 150 |
Комментарий к Рейтингам iXBT.com
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец ноября 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 05 | GTX 950 2048 МБ, 1024—1277/6600 | 482 | 930 | 193 |
| 06 | GTX 750 Ti 2048 МБ, 1020—1149/5400 | 480 | 720 | 150 |
| 11 | Asus Strix R7 370 2048 МБ, 1050/1050/5600 | 464 | 900 | 194 |
| 12 | R7 370 2048 МБ, 1050/1050/5700 | 462 | 900 | 195 |
Комментарий к Рейтингам полезности
Asus Strix R7 370 OC (2048 МБ) — отличный продукт с точки зрения качества и набора технологий Asus: очень тихий и эффективный кулер, карта небольших размеров. А вот ценовой расклад подразумевает, что лучше обратить внимание на конкурента в лице GTX 950. Впрочем, цены могут меняться.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за ноябрь 2015 года)
награду получила карта:
- Asus Strix R7 370 OC 2048 МБ 256-битной GDDR5 PCI-E
Компания ASUS продолжает бороться за сердца геймеров и радует все большим разнообразием достаточно успешной линейки ASUS STRIX, предназначенной для любителей скоротать вечер за интересной игрой.
На сей раз мы поговорим об ASUS STRIX R7 370 (STRIX-R7370-DC2OC-2GD5-GAMING), которая выгодно отличается фирменным кулером и заводским разгоном. Она является версией AMD Radeon R7 370, с основными характеристиками которой вы можете ознакомиться в обзоре ASUS STRIX R7 370 – похожей модели, только оснащенной 4 ГБ видеопамяти. Напомним, что по своей сути AMD Radeon R7 370 является не чем иным, как доработанной AMD Radeon R7 265 с поддержкой новых технологий и повышенными тактовыми частотами. Давайте же взглянем, какими еще особенностями выделяется ASUS STRIX-R7370-DC2OC-2GD5-GAMING на фоне других модификаций данного видеоускорителя.
Спецификация видеокарты ASUS STRIX R7 370:
ASUS STRIX R7 370 (STRIX-R7370-DC2OC-2GD5-GAMING)
AMD Radeon R7 370 (Trinidad PRO)
Количество потоковых процессоров
Частота графического ядра, МГц
1050 («Gaming»)
1070 («OC»)
Частота памяти (эффективная), МГц
Объем памяти, ГБ
Ширина шины памяти, бит
Пропускная способность памяти, ГБ/с
PCI Express 3.0 x16
Интерфейсы вывода изображения
1 х DisplayPort
Минимальная мощность блока питания, Вт
Размеры с официального сайта (согласно измерениям в нашей тестовой лаборатории), мм
228 x 124 x 40 (237 х 125)
Свежие драйверы можно скачать с сайта компании ASUS или сайта производителя GPU
Как и все видеокарты серии ASUS STRIX, новинка получила достаточно большой список изменений по сравнению с эталонным дизайном. Так, помимо оригинальной печатной платы, фирменной системы охлаждения и надежной элементной базы, присутствует заводской разгон. Графическое ядро работает на частоте 1050 МГц (прирост 7% относительно рекомендованных 975 МГц). А в фирменной утилите GPU Tweak II with XSplit Gamecaster есть еще и профиль «OC» с частотой графического процессора на уровне 1070 МГц. Видеопамять при этом функционирует на эталонной эффективной частоте 5600 МГц.
Упаковка и комплектация
Видеокарта ASUS STRIX-R7370-DC2OC-2GD5-GAMING поставляется в достаточно крупной коробке, выполненной из плотного картона, с отличным оформлением в фирменном стиле линейки ASUS STRIX и хорошим информационным наполнением. На лицевой стороне особенно подчеркивается наличие в комплекте инвайт-кода (только для новых игроков) на получение подарков в World of Warships: бронепалубного крейсера «Диана» и 15 дней премиумного доступа.
Список системных требований к компьютеру, в который планируется установка видеокарты, расположен на одной из боковых сторон коробки. Исходя из рекомендаций, блок питания в такой системе должен обладать мощностью не менее 500 Вт и выдавать минимум 24 А по линии +12В. Также тестируемая модель требует подключения одного 6-контактного кабеля PCIe.
В комплекте с графическим адаптером ASUS STRIX-R7370-DC2OC-2GD5-GAMING мы обнаружили стандартную документацию, диск с ПО и приятный бонус в виде мостика AMD CrossFireX.

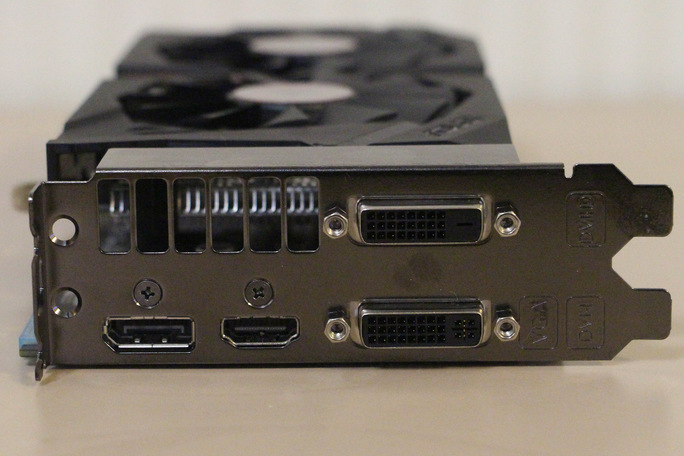

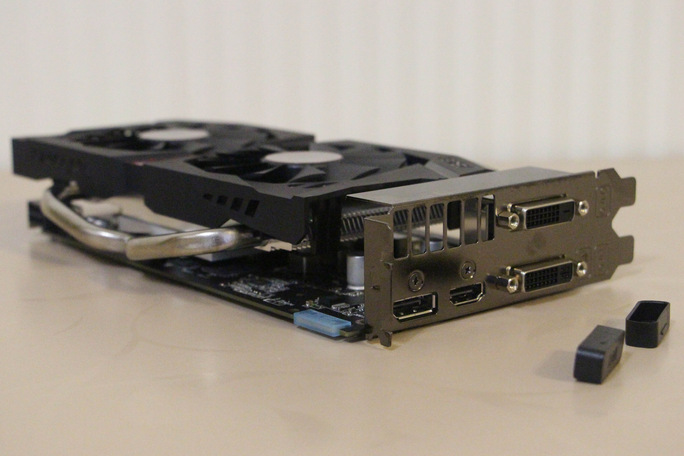

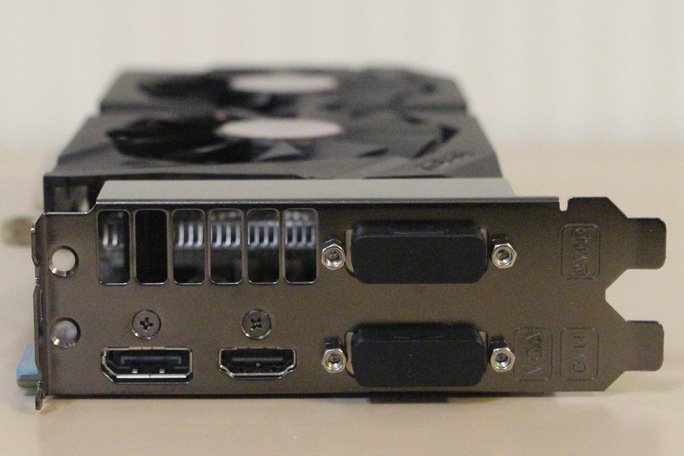

Для вывода изображения на тестируемой новинке используется следующий набор интерфейсов:
- 1 х DVI-D;
- 1 х DVI-I;
- 1 х HDMI;
- 1 х DisplayPort.
Такой комплект видеовыходов является вполне типичным для современных видеокарт. Он позволяет подключать не только цифровые мониторы с максимальным разрешением 4096 x 2160, но и аналоговый дисплей с разрешением 2048 x 1536. Правда, для этого потребуется переходник, поиском которого вам придется озаботиться самостоятельно.
Внешний вид
Данная модель оформлена в типичном для видеокарт ASUS STRIX стиле, с сочетанием черных и красных элементов дизайна. Что же касается элементной базы, то она соответствует фирменной концепции Super Alloy Power. В ее состав вошли твердотельные и тантал-полимерные конденсаторы, а также дроссели с ферритовым сердечником. В результате производитель отмечает снижение шума в силовых линиях на 30%, улучшение энергоэффективности на 15% и увеличение срока службы в 2,5 раза.
Согласно официальной информации, подсистема питания ASUS STRIX-R7370-DC2OC-2GD5-GAMING включает в свой состав 6 фаз. Внимательный читатель сразу же отметит интересное различие: в 4-гигабайтной версии ASUS STRIX R7 370 (STRIX-R7370-DC2OC-4GD5-GAMING) использовалась 4+1-фазная схема. Однако достаточно лишь беглого взгляда на печатные платы этих двух моделей, чтобы увидеть отличие в их длине. То есть у рассматриваемого адаптера появилось дополнительное пространство для усиленной подсистемы питания.
Для питания тестируемого графического адаптера применяется слот PCI Express x16 и один 6-контактный разъем PCIe, расположенный на боковой стороне платы. Отметим, что кулер не затрудняет отключение или подключение кабеля PCIe.
Для реализации технологии AMD CrossFireX на ASUS STRIX R7 370 используется один коннектор для подключения соответствующего мостика (поставляется в комплекте), который позволяет объединять два видеоускорителя для совместного расчета графических эффектов.

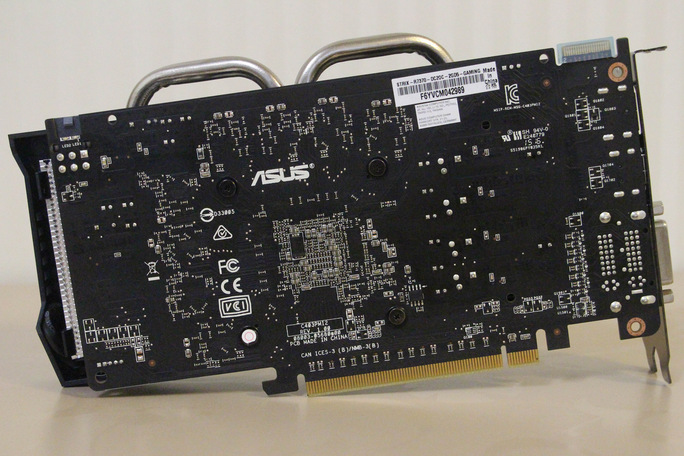

Обратная сторона печатной платы примечательна крепежными винтами системы охлаждения и некоторыми электрическими компонентами.

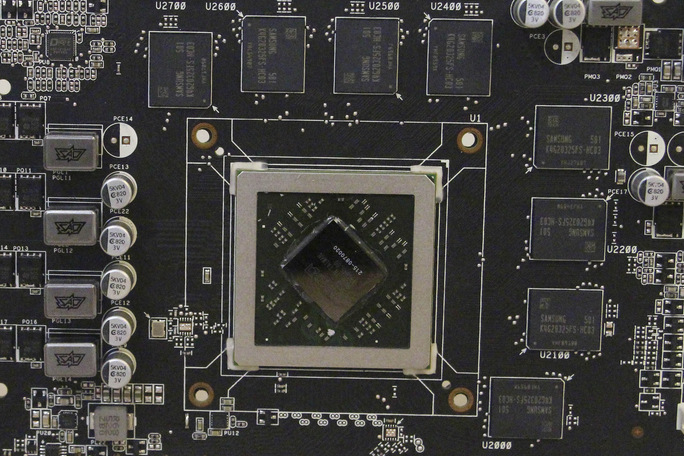

В основе ASUS STRIX-R7370-DC2OC-2GD5-GAMING лежит графический чип AMD Trinidad PRO, который определяется утилитой GPU-Z 0.8.7 как AMD Pitcairn. Он произведен по нормам 28-нм техпроцесса и состоит из 1024 потоковых процессоров, 32 блоков растеризации и 64 текстурных блоков. Частота работы GPU была повышена до 1050 МГц относительно рекомендованных 975 МГц.
Память модели ASUS STRIX R7 370 (STRIX-R7370-DC2OC-2GD5-GAMING), общим объемом 2 ГБ, набрана с помощью чипов Samsung K4G20325FS-HC03, которые работают на рекомендованной эффективной частоте 5600 МГц. Обмен данными между графическим процессором и памятью осуществляется через 256-битную шину, которая способна пропускать 179,2 ГБ информации за секунду.

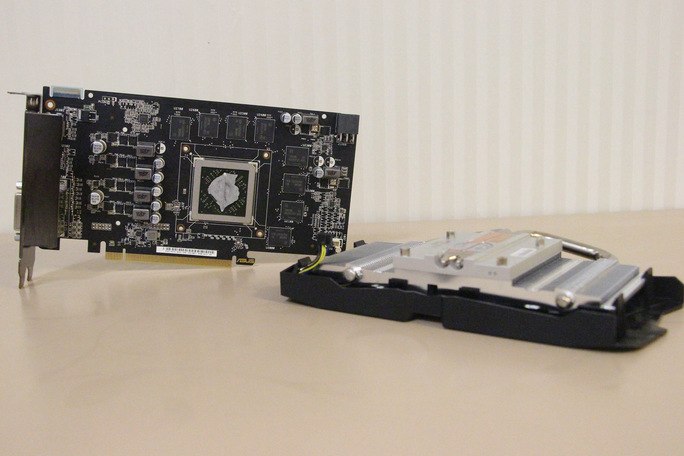

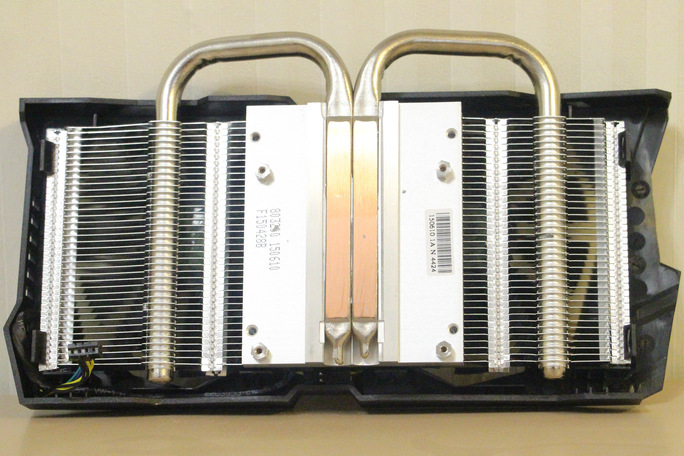

Система охлаждения

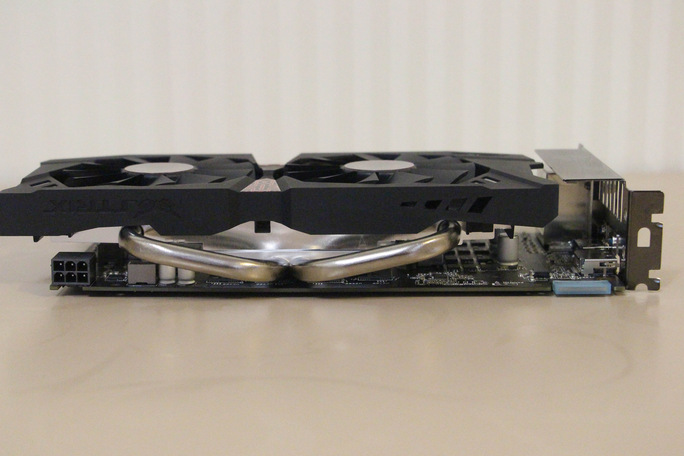

Видеокарта с установленной системой охлаждения ASUS DirectCU II занимает два слота расширения и имеет общую длину 228 мм согласно официальному сайту (237 мм согласно измерениям в нашей тестовой лаборатории).
Охладитель состоит из компактного радиатора и двух 75-мм осевых вентиляторов, закрепленных на пластиковом кожухе. Для равномерного распределения тепла по всей площади радиатора применяются две медные тепловые трубки диаметром 8 мм, которые имеют прямой контакт с поверхностью GPU. Ребра радиатора и тепловые трубки покрыты слоем никеля, который призван снизить падение эффективности СО в процессе эксплуатации, вызванное окислением металлов.
Непосредственно сами вертушки произведены компанией FirstDO и имеют маркировку «FD7010H12S». Номинальное напряжение их работы составляет 12 В, а сила тока – 0,35 А, что дает итоговую мощность на уровне 4,2 Вт.

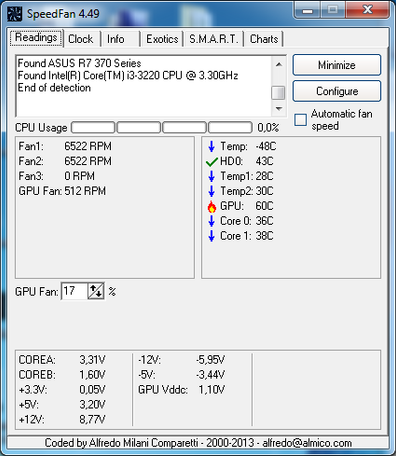

При автоматическом регулировании скорости вращения лопастей вентиляторов, в режиме максимальной нагрузки, графическое ядро нагрелось до 73°С, а кулер, судя по показаниям мониторинга, работал при этом на 44% от своей максимальной мощности. Шум по субъективным ощущениям был ниже среднего уровня и абсолютно комфортным для повседневного использования.
В режиме максимальной частоты вращения лопастей вентиляторов температура GPU опустилась до 59°С. При этом шум вполне логично превысил средний уровень и перестал быть комфортным для постоянного использования.

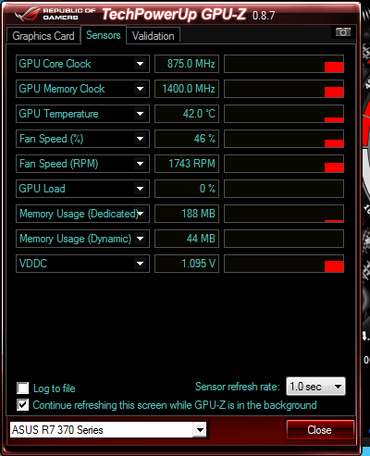

При отсутствии нагрузки частоты работы графического ядра и памяти автоматически понижаются, позволяя снизить их энергопотребление и тепловыделение. В таком режиме температура GPU не превышала 48°С, поскольку вентиляторы вообще перестали вращаться, и система охлаждения работала в полностью пассивном режиме. Именно здесь и проявляется работа фирменной технологии 0dB FAN, обеспечивающей беззвучный режим функционирования видеокарты при низких нагрузках.
В целом кулер ASUS DirectCU II хорошо справляется со своими обязанностями, демонстрируя необходимую производительность и низкий уровень шума при повседневном использовании. При этом его мощности хватит для охлаждения при ручном разгоне, что является неоспоримым достоинством.
Тестирование
При тестировании использовался Стенд для тестирования Видеокарт №4
| Процессор | Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
| Материнская плата | ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
| Кулер | Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
| Оперативная память | 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Накопители | HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
| Блоки питания | Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
| Корпус | CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
| Монитор | 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) / ASUS PB287Q, 4K Ultra HD |
| Операционная система | Microsoft Windows 7 64-bit SP1 / Microsoft Windows 10 64-bit |
| Мышь + коврик и клавиатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Выберите с чем хотите сравнить Radeon R7 370 2GB GDDR5 ASUS STRIX OC

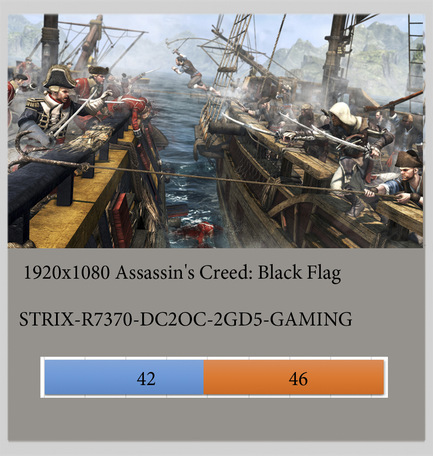

Для начала давайте сравним уровень производительности ASUS STRIX-R7370-DC2OC-2GD5-GAMING с соседками по линейке в лице модификаций AMD Radeon R7 360 и AMD Radeon R9 380. Как видим, разница в результатах достаточно показательна: SAPPHIRE NITRO Radeon R7 360 2G D5 оказалась позади в среднем на 28,9% во всех тестах (28,1% в Full HD-бенчмарках), тогда как ASUS STRIX R9 380 вырвалась вперед на 33,7% во всех тестах и на 28,4% в бенчмарках с разрешением Full HD. В обоих случаях разница близка к 30%, что подтверждает грамотное позиционирование видеокарт внутри линейки AMD. В первую очередь она обусловлена разным количеством структурных блоков в составе GPU. Напомним, что у AMD Radeon R7 360 количество потоковых процессоров составляет 768, текстурных блоков – 48, а растровых блоков – 16. Для AMD Radeon R7 370 эта же формула принимает вид 1024, 64 и 32, а AMD Radeon R9 380 характеризуется еще большим количеством вычислительных элементов – 1792, 112 и 32 соответственно. В свою очередь тип и объем видеопамяти у сопоставленных моделей одинаков.
Прогнозируемое влияние на улучшение показателей имеет версия AMD Radeon R7 370 с 4 ГБ GDDR5. В частности, протестированная ранее ASUS STRIX R7 370 (STRIX-R7370-DC2OC-4GD5-GAMING) показала заметно более высокие результаты в некоторых бенчмарках лишь при разрешении 4K Ultra HD. С другой стороны, для многих современных игр наличие большего объема видеопамяти сопутствует лучшей отзывчивости на действия игрока и более плавной картинке.
Что же касается моделей от NVIDIA, то мы решили сравнить тестируемую видеокарту с модификациями NVIDIA GeForce GTX 750 Ti и NVIDIA GeForce GTX 950. Gainward GeForce GTX 750 Ti 2GB оказалась позади в среднем на 16,1% (в Full HD разрыв уменьшается до 14,4%), тогда как Palit GeForce GTX 950 StormX Dual вырвалась вперед в среднем на 11% во всех бенчмарках и на 14,5% в тестах с Full HD-разрешением. Однако следует заметить, что на итоговой результат повлияли высокие показатели NVIDIA GeForce GTX 950 в нескольких бенчмарках (Unreal Engine 4 Elemental DX12 Tech Demo, Project CARS). Если не учитывать эти результаты, то средняя разница составит 5,2% и 9% соответственно.
В итоге ASUS STRIX-R7370-DC2OC-2GD5-GAMING является неплохим выбором для игровых систем, ориентированных на Full HD-разрешение, где она раскрывается в полной мере и обеспечивает комфортный игровой процесс. Если же для вас важна еще большая частота смены кадров, то стоит обратить внимание на NVIDIA GeForce GTX 960 либо AMD Radeon R9 380.
Разгон

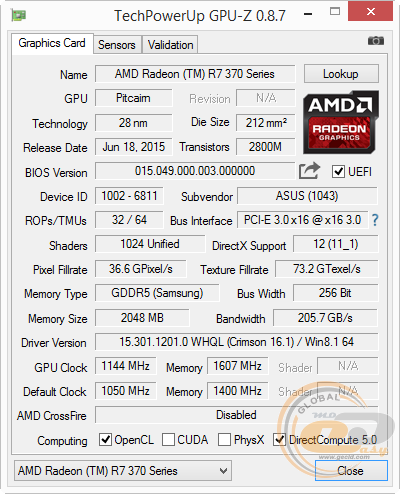

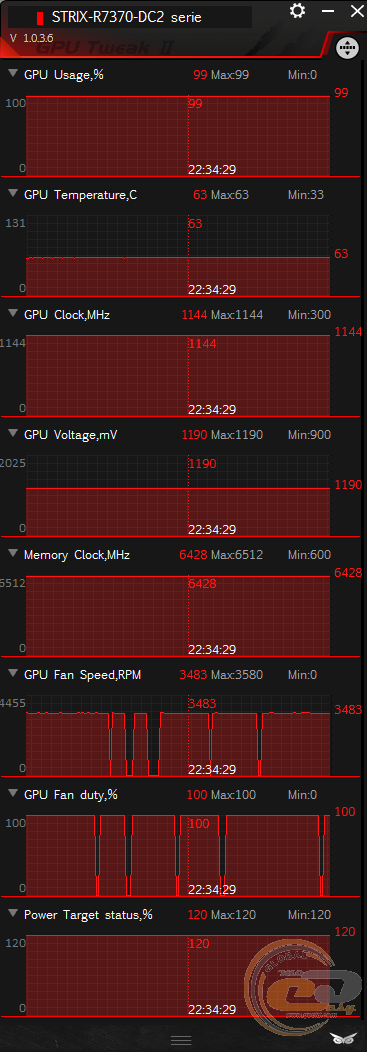

При помощи утилиты ASUS GPU Tweak II нам удалось разогнать GPU с 1050 до 1144 МГц без поднятия напряжения. Прирост составил 17,3% относительно эталонного значения модели AMD Radeon R7 370 (975 МГц) и 8,95% относительно номинальной частоты тестируемой видеокарты (1050 МГц). Видеопамять при этом удалось ускорить до 6428 МГц (прирост 14,8% относительно эталонного значения).
В процессе оверклокинга система охлаждения была переведена в режим максимальной производительности, дабы избежать возможных проблем с перегревом ключевых комплектующих. Как видно из скриншота, температура на графическом процессоре поднялась до 63°С, что является хорошим результатом.

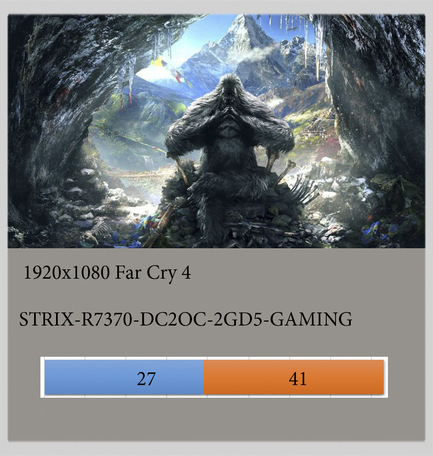

Оценить прирост производительности вследствие ручного разгона можно в таблице ниже:
Добрый день, уважаемые читатели.
Итак, видеокарта ASUS Radeon R7 370 на чипах с кодовым названием — Pitcairn.

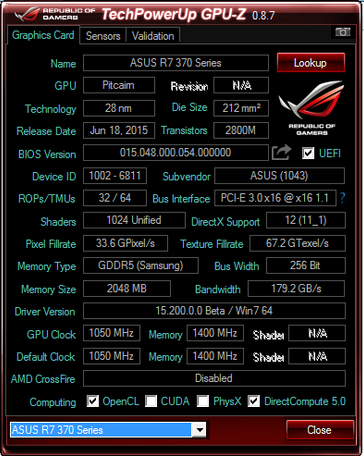

Технические характеристики
Графический процессор — AMD Radeon R7 370
Интерфейс — PCI-E 16x 3.0
Кодовое название графического процессора — Pitcairn
Техпроцесс — 28 нм
Количество поддерживаемых мониторов — 3
Максимальное разрешение — 4096×2160
Частота графического процессора — 1050 МГц
Объем видеопамяти — 2048 Мб
Тип видеопамяти — GDDR5
Частота видеопамяти — 5600 МГц
Разрядность шины видеопамяти — 256 бит
Частота RAMDAC — 400 МГц
Поддержка режима SLI/CrossFire — есть
Поддержка CrossFire X — есть
Разъемы — DVI x2, поддержка HDCP, HDMI, DisplayPort
Версия HDMI — 1.4a
Число универсальных процессоров — 1024
Версия шейдеров — 5.0
Число текстурных блоков — 64
Число блоков растеризации — 32
Максимальная степень анизотропной фильтрации — 16x
Поддержка стандартов — DirectX 12, OpenGL 4.5
Версия OpenCL — 2.0
Поддержка AMD APP (ATI Stream) — есть
Необходимость дополнительного питания — 6 pin
TDP — 150 Вт
Количество вентиляторов — 2 (по 75 мм каждый)
Габариты – 228 x 124 × 39 мм (дшв)
Вес – 477 грамм
Количество занимаемых слотов расширения — 2
Гарантия – 36 месяцев

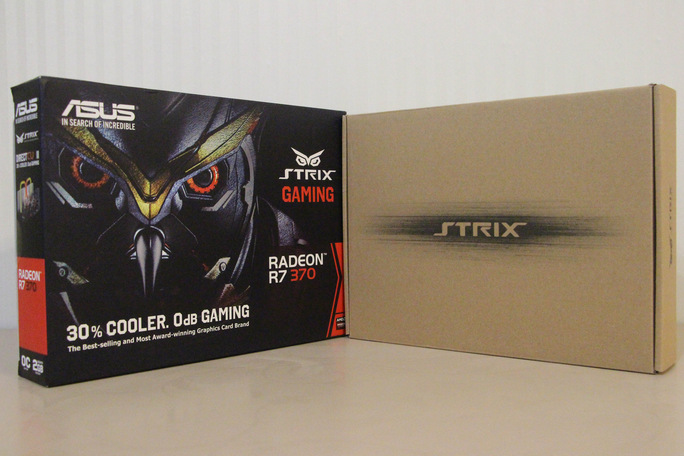

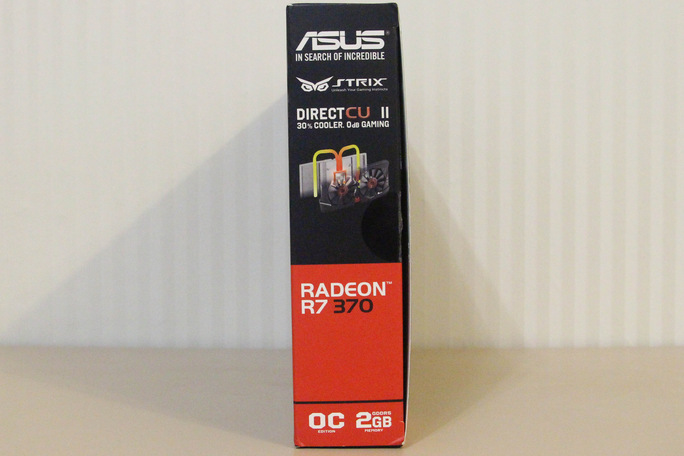

Упаковка
Второй слой – картонная коробка с откидным верхом, на крышке которой одиночно красуется надпись «STRIX».
Внутри коробки устройство крепко зажато вставками из вспененного полиэтилена и вложено в антистатический пакет.

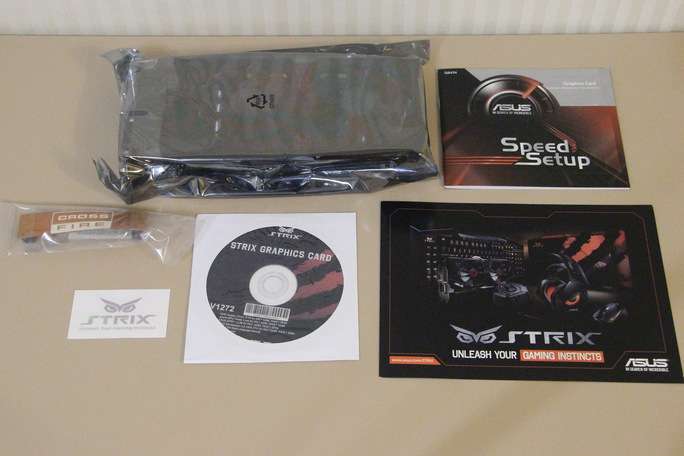

Комплектация
• видеокарта ASUS R7 370
• диск с драйверами и программным обеспечением
• мостик Cross Fire

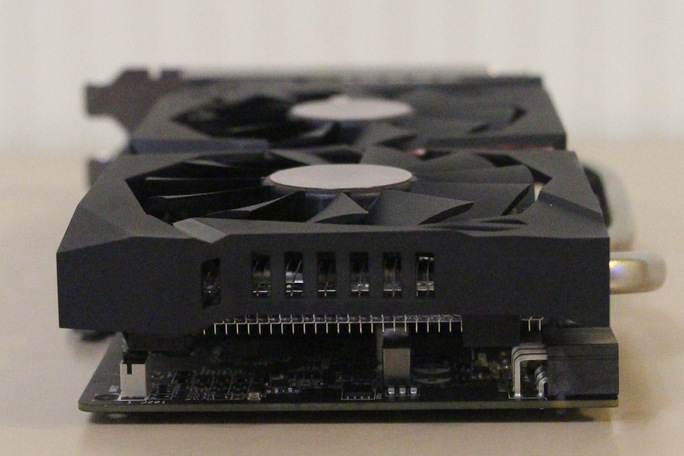

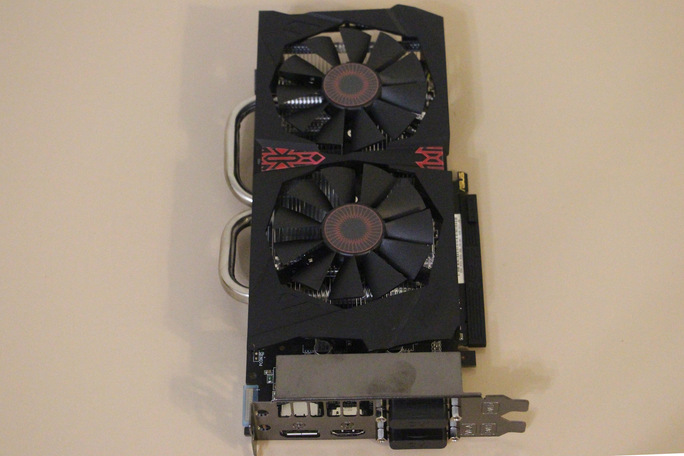

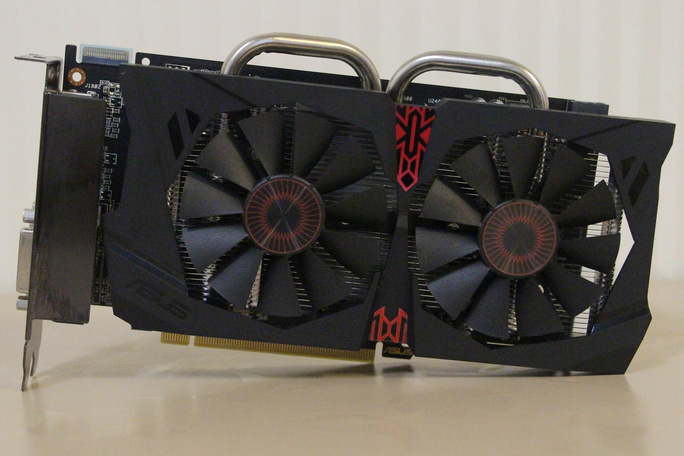

Внешний вид
Видеокарта преимущественно чёрная с двумя узорами красного цвета.

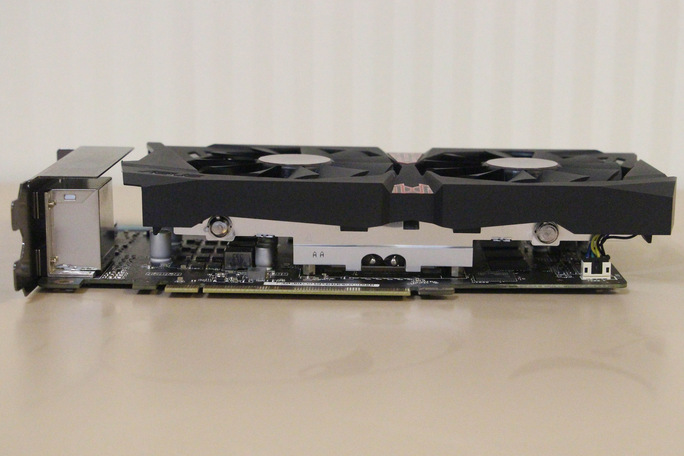

В корпусе Radeon R7 370 будет занимать два слота расширения. Массивными размерами она не обладает, габариты всего 228 x 124 х 39 мм. Несмотря на торчащие две трубки, видеокарта может поместиться в компактный корпус. Набор видеовыходов стандартный — пара DVI портов, один HDMI 1.4а и один DispalyPort. Так же у R7 370 присутствует шестиконтактный разъём для дополнительного питания (минимальные требования к блоку питания, со слов производителя – 500 Вт).

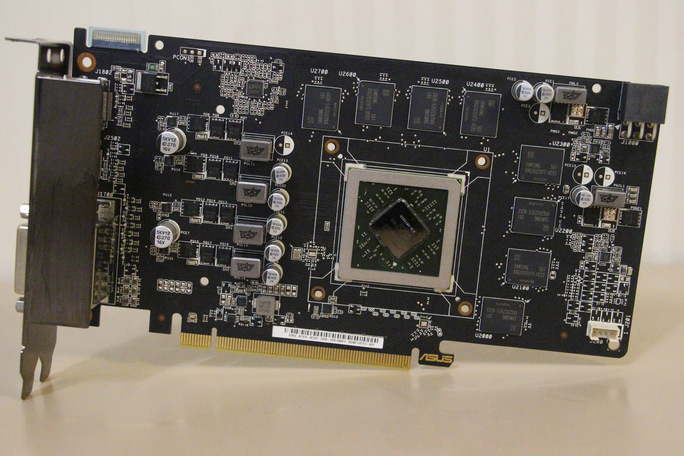

Печатная плата
Снимая систему охлаждения вы теряете гарантию от производителя, о чём сообщает пломба в виде наклейки на одном из винтов СО
Главной деталью выступает графический процессор «Pitcairn» (частота ядра 1050 МГц в режиме 3D, при переключении в 2D снижается до 300 МГц) семейства «Southern Islands», который поступил в продажу ещё в середине 2012 года.
Наличие такого чипа позволяет отнести видеокарту к среднему классу, что уже даёт теоретический задел на «игровую» производительность и хороший разгонный потенциал. Чип построен на архитектуре Graphics Core Next (GCN), число шейдерных процессоров 1024, текстурных блоков 64, число транзисторов 2800 млн, а площадь кристалла 212 кв. мм.

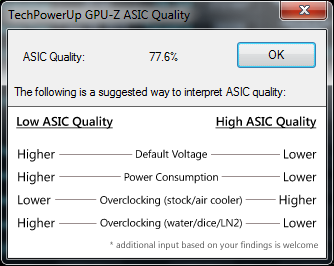

Качество ASIC кристалла видеокарты оказалось равным 77,6.
Прямой зависимости данного показателя с возможностью разгона нет, но всё же, принято считать – «чем больше показатель «качество ASIC» тем лучше разгоняется видеокарта».
• оптимизация процесса изготовления путем полной ликвидации стадии нагревания и отказа от использования флюса;
• контроль качества расстановки всех компонентов на печатной плате;
• применение технологии Surface Mounted Technology (SMT), которая делает обратную сторону печатной платы абсолютно гладкой и комфортной для удержания.
При одновременной работе двух мониторов, без какой-либо нагрузки, температура GPU плавно подбирается к 60 градусам по Цельсию. Два вентилятора от Everflow (модель T128010S, по 75 мм каждый) могли бы быстро сбить её до комфортных 45, но микропрограммой заложен приоритет соблюдения уровня шума. 60 градусов не считается критичным и является отметкой запуска вентиляторов, которые плавно стартуют c 400 оборотов в минуту (диапазон регулировки скорости — от 0 до 1845 об/мин). Работа вентиляторов основана на подшипниках скольжения. Дублирующего радиатора небольших размеров, специально для самых разогреваемых частей, не предусмотрено, такую «уверенность» производитель может приобрести только при использовании качественной элементной базы.
Пассивная часть охлаждения выполнена из алюминия (межреберное расстояние = 2 мм), её нельзя назвать массивной, в состав СО включены две тепловые трубки, диаметром 10 мм каждая.
Тестирование

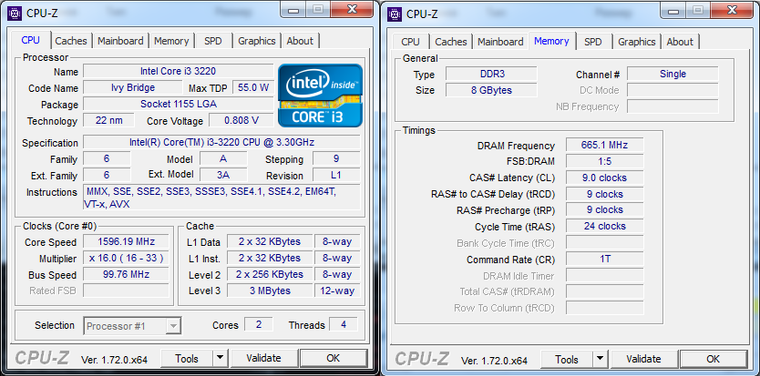

Тестовый стенд:
Центральный процессор – Inter I3 3220 Материнская плата – MSI MS-7808 Оперативная память – Kingston HyperX FURY Блок питания – Corsair RM750i Разрешение экрана – 1920 х 1080 (FullHD) Все элементы работали в штатном режиме, без разгона и дополнительного охлаждения.
Синтетические тесты

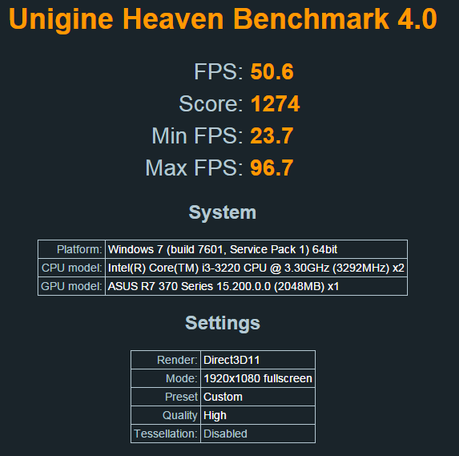

Бенчмарк Unigine Heaven
R7 370 показывает себя более чем уверенно, несмотря на требовательный к производительности тест. Результат – 1274/50.6 FPS.

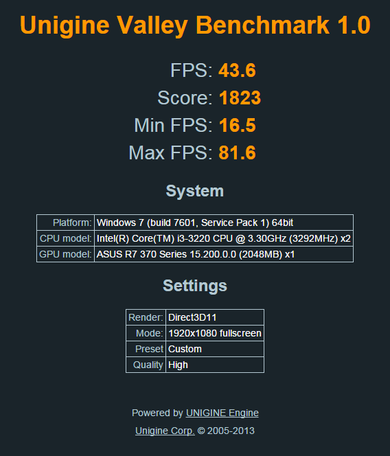

Второй тест, от того же разработчика Unigine – Valley
Тест так же пройден успешно, были незначительные спады до 17-20 FPS в «сложных моментах» на 0,5-1 секунду.

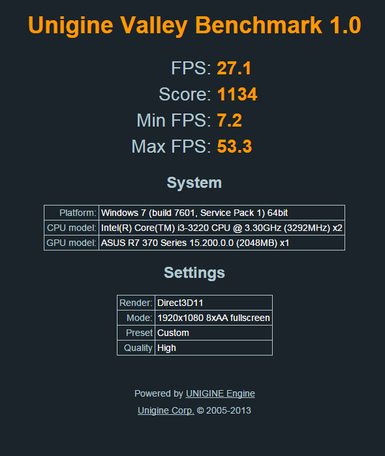

Unigine – Valley при 8Х cсглаживании
При включении сглаживания «дела» обстоят намного хуже. FPS проседает до 8 кадров и находится большую часть времени ниже отметки «25», но при достаточном разрешении экрана такой параметр в играх и не нужен вовсе.

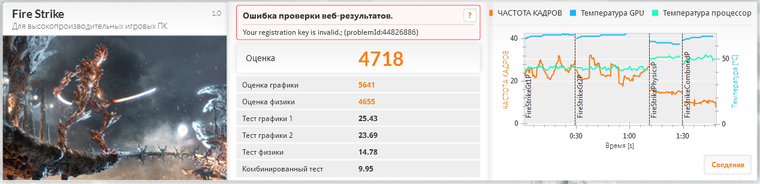

Fire Strike из набора 3DMark

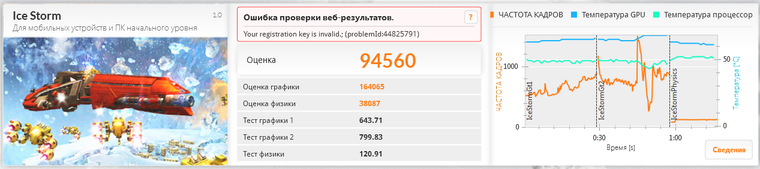

Ice Storm
Cloud Gate
Видеокарта так же показывает высокий результат. При подобных показателях ASUS R7 370 можно отнести к средне-высокому классу.
Добиться максимального разгона вентиляторов при помощи синтетических тестов не удалось.

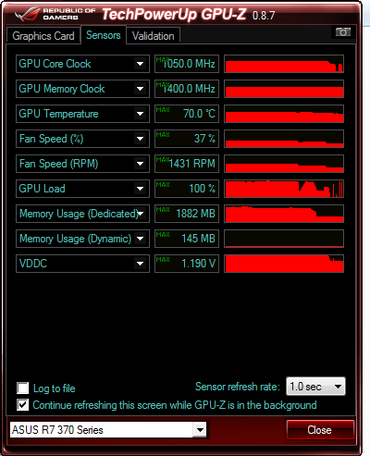

Температура остановилась на отметке в 70 градусов по Цельсию и никак не хотела подниматься выше, RPM вентиляторов при этом был равен 1431, загрузка CPU 100%.
При нулевой загрузке и максимальных оборотах обоих вентиляторов, температура = 46 градусам по Цельсию. Нельзя сказать, что система охлаждения прям завывает, но на 1500 RPM её становится слышно, на 1750 гул проходит и шум становится менее заметен.
Реальные условия
Все игровые тесты были проведены в разрешении FullHD (1920х1080).
Assassin’s Creed: Black Flag
Подходит для комфортной игры на средних/высоких настройках.
FarCry 4
В "тяжёлые моменты" FPS проседает до 27 пунктов. Не значительно, игровой процесс это не нарушает и комфортность восприятия остаётся на среднем уровне.
World of Tanks
Для игры на высоких настройках видеокарты ASUS R7 370 более чем достаточно.
Плюсы
— тихая система охлаждения, режим работы 0 дБ FAN
— вес системы охлаждения, за счёт этого плата не прогибается
— качественная элементная база
— внешний вид и габариты
Минусы
— пломба на одном из винтов крепления системы охлаждения
— две тепловые трубки у пассивной части системы охлаждения, при трёх трубках можно было снизить порог в 60 градусов по Цельсию и сделать СО ещё эффективней
— стоимость, есть несколько моделей, которые предлагают ту же производительность, но за меньшие деньги
-вентиляторы, основанные на работе подшипников скольжения
Особенности
— Без нагрузки, при подключении второго монитора по HDMI GPU разогревается до 55 градусов по Цельсию, активная часть система охлаждения при этом не набирает обороты
