Не так давно мы делали протестировали плату Asus ROG Strix B450-I Gaming на чипсете AMD B450, которая, как выяснилось, является полным аналогом платы Asus ROG Strix X470-I Gaming на чипсете AMD X470. Идентичность этих плат имеет логическое обоснование. Чипсет AMD X470 появился задолго до AMD B450, но является, скажем так, не самым удачным вариантом для плат с форм-фактором Mini-ITX — просто потому, что в таком форм-факторе не удается раскрыть весь потенциал чипсета (не получится поставить два слота PCI Express 3.0 x16 и т. д.). Однако до момента появления чипсета AMD B450 других вариантов, кроме AMD X470, для Mini-ITX-плат не было, что, собственно, и объясняет факт появления Asus ROG Strix X470-I Gaming. После выхода AMD B450, который лучше подходит для плат с форм-фактором Mini-ITX, было просто неразумно продолжать выпускать Asus ROG Strix X470-I Gaming на дорогом чипсете AMD X470, его поменяли на AMD B450 и получили плату Asus ROG Strix B450-I Gaming.

Сегодня же в фокусе нашего внимания еще одна плата Asus на чипсете AMD B450. Это уже полноразмерная (в форм-факторе ATX) плата Asus ROG Strix B450-F Gaming. Интрига в том, что в ассортименте компании Asus есть плата ROG Strix X470-F Gaming на чипсете AMD X470, о которой мы также писали.

Комплектация и упаковка

Плата Asus ROG Strix B450-F Gaming поставляется в средней по размерам картонной коробке, типичной для плат Asus игровой серии ROG.

Комплект поставки включает в себя руководство пользователя, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), DVD-диск с драйверами, переходной кабель для подключения светодиодной ленты. Кроме того, есть и стикеры на все случаи жизни и пластиковые стяжки.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix B450-А Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Средняя цена
Поддерживаемые процессоры	AMD Ryzen 2/Ryzen/Ryzen with Vega Graphics
Процессорный разъем	AM4
Чипсет	AMD B450
Память	4 × DDR4 (до 64 ГБ)
Аудиоподсистема	Realtek ALC1220
Сетевой контроллер	1 × Intel i211-АТ
Слоты расширения	1× PCI Express x16/x8 1 × PCI Express x4 (в форм-факторе PCI Express x16) 1 × PCI Express x4/x2 (в форм-факторе PCI Express x16) 3× PCI Express x1 2 × M.2
SATA-разъемы	6 × SATA 6 Гбит/с
USB-порты	6 × USB 3.0 (5 × Type A, 1 × Type C) 2 × USB 3.1 (Type A) 6 × USB 2.0
Разъемы на задней панели	2 × USB 3.1 Type A 1 × USB 3.0 Type C 3 × USB 3.0 2 × USB 2.0 1 × RJ-45 1 × HDMI 2.0 1 × DisplayPort 1 × PS/2 5 аудиоразъемов типа миниджек 1 × S/PDIF
Внутренние разъемы	24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 2 × M.2 6 разъемов для подключения 4-контактных вентиляторов 1 разъем для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 2 разъема для подключения RGB-ленты 12 В 1 разъем для подключения термодатчика 1 разъем для подключения COM-порта
Форм-фактор	ATX (305×244 мм)

Розничные предложения

Форм-фактор

Плата выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрены девять стандартных отверстий.

Чипсет и процессорный разъем

Плата основана на чипсете AMD B450 и поддерживает процессоры семейства AMD Ryzen с разъемом AM4 (Ryzen 2/Ryzen/Ryzen with Radeon Vega Graphics).

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Согласно спецификации, максимальная тактовая частота памяти составляет 3200 МГц (в режиме разгона). Тем не менее, в настройках UEFI BIOS максимальную частоту памяти можно установить равной 4200 МГц.

Слоты расширения

Для установки видеокарт, плат расширения и накопителей на плате имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 2.0 x1, а также два разъема M.2.

Первые два (если считать от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы на базе процессорных линий PCIe 3.0. Причем первый слот может работать в режимах x16/x8, а для второго слота предусмотрен только режим x4, то есть это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16. Напомним, что чипсет AMD B450 не позволяет расщеплять 16 или 8 (в зависимости от процессора) процессорных линий PCIe 3.0. Поэтому на плате и используется дополнительная логика — мультиплексор/демультиплексор ASMedia ASM1480. Именно этот мультиплексор/демультиплексор позволяет реализовать следующие режимы работы процессорных слотов PCI Express 3.0 x16: x16/– или x8/x4. Возникает вопрос: почему x8/x4? Куда делись еще четыре линии PCIe 3.0? Все просто: эти четыре линии используются для одного из разъемов M.2 (M.2_2), но о разъемах M.2 мы поговорим чуть позже.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех чипсетных линий PCI, причем версии 2.0. То есть это слот PCI Express 2.0 x4.

Слоты PCI Express 2.0 x1 также реализованы на базе чипсетных линий PCIe 2.0.

С разъемами M.2, предназначенными для установки накопителей, ситуация следующая. Один разъем M.2_1 поддерживает накопители типоразмера 2242/2260/2280 с интерфейсами PCIe 3.0 x4 и SATA.

Второй разъем M.2_2 поддерживает накопители типоразмера 2242/2260/2280/22110 только с интерфейсом PCIe 3.0 x4.

Оба разъема M.2 реализованы через процессорные линии PCIe 3.0, но при использовании процессоров AMD c 8 линиями PCIe 3.0 для графики (Ryzen with Radeon Vega Graphics) разъем M.2_2 будет недоступен.

Видеоразъемы

На плате Asus ROG Strix B450-А Gaming имеются видеовыходы HDMI 2.0 (4096×2160 @60 Гц) и DisplayPort (4096×2160 @60 Гц), которые могут использоваться при установке процессоров AMD с графическим ядром.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, четыре из которых реализованы на базе интегрированного в чипсет AMD B450 контроллера. Еще два порта SATA реализованы через процессор.

Разъемы USB

Для подключения всевозможных периферийных устройств на плате предусмотрено два порта USB 3.1, шесть портов USB 2.0 и шесть портов USB 3.0.

Четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы через процессор. Три из них имеют разъем Type-A, четвертый — Type-C.

Все остальные порты USB реализованы через чипсет B450. Два порта USB 3.1 (Type-A) и два порта USB 2.0 выведены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате имеется гигабитный сетевой контроллер Intel i211-AT, задействующий для подключения чипсетный порт PCIe.

Как это работает

Напомним, что есть два типа процессоров AMD Ryzen, которые мы условно будем называть процессорами с графикой и без. Разница в том, что у процессоров с графикой имеется только 8 линий PCIe 3.0, которые предназначены для слота PCI Express 3.0 x8.

В процессорах без графики имеется 16 линий PCIe 3.0, которые могут группироваться в один порт x16 или в два порта x8 и предназначены для слотов PCI Express 3.0 x16/x8.

Помимо этого, в процессорах AMD Ryzen (c графикой и без) есть две линии PCIe 3.0 для NVMe-накопителей, плюс еще два порта, которые могут конфигурироваться либо как два порта PCIe 3.0, либо как два порта SATA 6 Гбит/с. То есть для NVMe-накопителей может быть максимально выделено четыре порта PCIe 3.0 (но при этом не будет процессорных SATA-портов), либо это могут быть два порта PCIe 3.0 и два порта SATA. Еще в процессоре есть контроллер USB 3.0 на четыре порта.

Сам чипсет AMD B450 обеспечивает шесть портов PCIe 2.0, четыре порта SATA 6 Гбит/с, а также два порта USB 3.1, два порта USB 3.0 и шесть портов USB 2.0. Кроме того, чипсет поддерживает возможность создания одного разъема SATA Express.

А теперь посмотрим, как возможности чипсета AMD B450 и процессора AMD Ryzen реализованы в варианте платы Asus ROG Strix B450-F Gaming.

Итак, через процессор на плате реализованы:

слот PCI Express 3.0 x16/x8
слот PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
два разъема M.2 для накопителей
два порта SATA
четыре порта USB 3.0

Через чипсет AMD B450 реализованы:

слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
три слота PCI Express 2.0 x1
два порта USB 3.0
два порта USB 3.1
шесть портов USB 2.0
сетевой контроллер Intel i211-AT
четыре порта SATA

Понятно, что для всего перечисленного не хватает линий PCIe ни у процессора, ни у чипсета. Да и с портами SATA тоже не все просто.

Итак, начнем c процессоров AMD Ryzen без графики, то есть с процессоров, у которых есть 16 линий PCIe 3.0 для реализации слотов PCI Express 3.0 x16/x8.

В этом случае эти 16 линий PCIe 3.0 используются для двух первых слотов с форм-фактором PCI Express 3.0 x16 и разъема M.2_2. Режимы работы слотов PCIE_X16_1/PCIE_X16_2/M.2_2 следующие: x16/–/– или x8/x4/x4.

Далее, еще четыре процессорные линии PCIe 3.0, из которых две могут конфигурироваться, как SATA-порты, задействуются для разъема M.2_1. Напомним, что разъем M.2_1 поддерживает PCIe- и SATA-устройства. Соответственно, если разъем M.2_1 используется в режиме PCIe 3.0 x4 или в режиме SATA, то порты SATA 5/6 будут недоступны. Но возможен и промежуточный вариант, когда разъем M.2_1 используется в режиме PCIe 3.0 x2 и доступны порты SATA 5/6. Установка режима работы портов SATA 5/6 производится в UEFI BIOS.

Теперь разберемся с чипсетом. Тут нехватка линий PCIe 2.0 решается следующим образом: слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16) разделяется по линиям PCIe с двумя слотами PCI Express 2.0 x1. В этом случае как раз укладываемся в шесть чипсетных линий PCIe 2.0.

Блок-схема платы Asus ROG Strix B450-F Gaming в случае процессоров AMD Ryzen без графики приведена далее.

В случае процессоров AMD Ryzen c графикой все очень похоже, но разъем M.2_2 и слот PCIE_X16_2 недоступны вообще, а слот PCIE_X16_1 функционирует в режиме x8.

Блок-схема платы Asus ROG Strix B450-F Gaming в случае процессоров AMD Ryzen с графикой приведена далее.

Дополнительные особенности

Количество дополнительных особенностей на плате Asus ROG Strix B450-F Gaming минимально, что, может, и не так плохо (далеко не всем это нужно). Тут нет ни кнопок, ни индикатора POST-кодов.

Можно отметить лишь наличие двух четырехконтактных (12V, G, R, B) разъемов для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 3 м.

Есть на этой плате и настраиваемая светодиодная RGB-подсветка. Подсвечивается пластиковый кожух, закрывающий заднюю панель разъемов.

Естественно, подсветка настраивается с использованием утилиты Asus Aura Sync.

Система питания

Как и большинство плат, модель Asus ROG Strix B450-I Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора в данном случае восьмиканальный и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1106. В каждом канале питания используются MOSFET 4C06N и 4C10B компании On Semiconductor.

Система охлаждения

Система охлаждения платы состоит из трех компактных радиаторов. Два радиатора расположены по смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор охлаждает чипсет.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Один из этих разъемов ориентирован на подключения СВО.

Аудиоподсистема

Аудиоподсистема платы основана на HDA-аудиокодеке Realtek ALC1220 и называется SupremeFX (фирменное название для всех плат серии Asus ROG). Все элементы аудиотракта выделены в отдельную зону на PCB, а сам кодек закрыт металлическим кожухом.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо».

Вступление

Потом уже что-то заклинило в AMD. У них проснулся дух соревнования, и они решили догнать Intel любой ценой если не по производительности, то хотя бы по частоте. На чем можно догнать самолет? Правильно, на строительной технике. И вот на финишную прямую сначала вырывается Bulldozer, передает эстафету Piledriver, затем Steamroller и наконец финиширует «экскаватор». По факту догнать удалось. Celeron D 352 взял где-то 8,5 ГГц, а FX8150 в том же диапазоне 8,5-8,8. Что касается серийных моделей, то впереди AMD с моделью FX-9590BE с штатными частотами 4,7/5,0 ГГц.

После этой безумной гонки в AMD познали дзен. И так началась новая гонка, но теперь по количеству ядер/потоков. И надо признать, что в настольном сегменте вперед сразу же выбрались процессоры первого поколения новой архитектуры AMD Zen, под кодовым обозначением Summit Ridge. В Intel слишком долго почивали на лаврах и в итоге проспали. Сначала представили 6 ядер / 12 потоков в Coffee Lake и только в этом году обещают настигнуть AMD со своим новым монстром Core i9-9900K. Тем временем, многие пользователи выбирают AMD Ryzen 5 2600. К слову сказать, столько же стоит Intel Core i3 8350K. И если в играх картина +/- одинаковая, то в большинстве профессиональных приложений процессор AMD оказывается предпочтительнее.

Однако производители материнских плат любят геймеров и специально для них выпускают множество устройств с приставкой Gaming. У компании ASUS есть огромная группа устройств, объединенных под торговой маркой Republic Of Gamers. И в этой вселенной есть скромная линейка продуктов Strix. Устройства с этой приставкой являются наиболее сбалансированными. Сегодня мы попытаемся в этом убедиться на примере материнской платы ASUS ROG Strix B450-F Gaming.

Не секрет, что флагманской линейкой материнских плат компании ASUS для платформы Socket LGA1151 является серия ROG MAXIMUS, а для Socket AM4 – ROG CROSSHAIR. Обе они включают в себя устройства исключительно на топовых чипсетах, поэтому роль флагманов на AMD B450 и Intel H370 отведена для линейки ROG STRIX.

Сегодня мы решили познакомить вас с текущим топовым решением именно на AMD B450. Речь пойдет о материнской плате ASUS ROG STRIX B450-E GAMING. Она является самой дорогой ATX-моделью в этой серии, предлагая практически максимальное оснащение и функциональность. Многим она наверняка придется по душе, но стоит ли тратить на ее покупку порядка $200?

Спецификация

ASUS ROG STRIX B450-E GAMING

AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3533 МГц

2 x PCI Express 3.0 x16 (x16 или x8/x4 для AMD Ryzen, x8+x0 для AMD Ryzen с графикой Radeon Vega / AMD Athlon)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4 (SATA для AMD Athlon))

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

8-канальная с дизайном ROG SupremeFX

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x DisplayPort

2 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 1 Type-C

3 x USB 3.1 Gen 1 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.1 Gen 1

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата поставляется в привычной картонной коробке с хорошим информационным наполнением. На ее сторонах можно найти ключевые особенности и технические характеристики продукта.

В коробке мы обнаружили следующий набор аксессуаров:

диск с ПО;
комплект бумажной документации;
четыре SATA-шлейфа;
набор маркировочных наклеек для кабелей;
антенну беспроводных интерфейсов;
температурный датчик;
набор винтов для крепления M.2-накопителей;
модуль беспроводных интерфейсов;
пару кабелей для подключения светодиодных лент.

Дизайн и особенности платы

Перед нами типичный представитель серии ROG STRIX нового образца. Ключевой изюминкой дизайна являются надписи на плате. Из приятных мелочей отметим кожух и предустановленную заглушку интерфейсной панели, радиатор для M.2-накопителя, а также DIMM-слоты с защелками только с одной стороны.

Не обошлось и без LED-подсветки. Ее получил лишь кожух над интерфейсной панелью. Но присутствует сразу три колодки для подключения светодиодных лент и фирменная технология синхронизации ASUS AURA Sync.

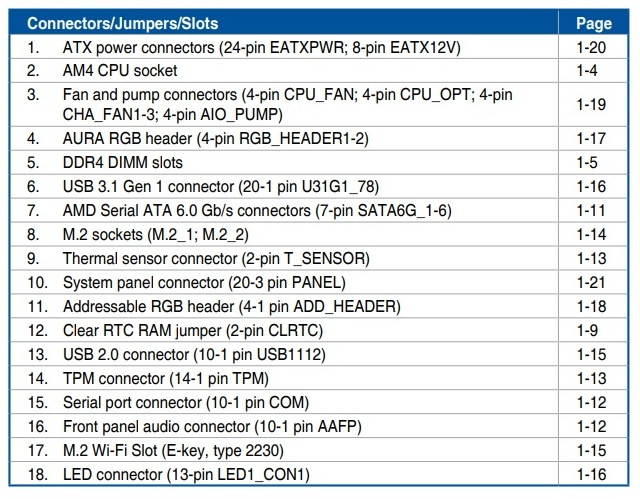

Что же касается компоновки набортных элементов, то она выполнена на высшем уровне и никаких проблем со сборкой системы на основе ASUS ROG STRIX B450-E GAMING у вас не возникнет.

Взглянув на обратную сторону печатной платы, можно отметить опорную пластину процессорного разъема, винты крепления радиаторов, а также дополнительный низкопрофильный радиатор охлаждения элементов подсистемы питания, не уместившихся на лицевой стороне.

В нижней части устройства расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, джампер для сброса CMOS, разъемы подключения светодиодных лент и температурного датчика, а также колодка подключения фронтальной панели. Дополнительно отметим колодку для активации портов USB 2.0. Всего на плате реализована поддержка двух внутренних и двух внешних USB 2.0.

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. По традиции есть несколько ограничений по одновременному использованию некоторых интерфейсов:

верхний слот M.2 Socket 3 («M.2_1») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA6G_5/6») при установке M.2-накопителя;
верхний разъем PCI Express 3.0 x16 («PCIe x16_1») работает в режиме x8 в случае установки накопителя в нижний слот M.2 Socket 3 («M.2_2»).

Системная плата ASUS ROG STRIX B450-E GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3533 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку подключения выносной панели с USB 3.1 Gen 1. Всего на плате при помощи чипсета реализована поддержка шести USB 3.1 Gen 1: двух внутренних и четырех внешних.

Система охлаждения состоит из трех алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

радиатор охлаждения чипсета – 36,5°C (при разгоне – 37,3°C);
верхний радиатор охлаждения элементов подсистемы питания – 44,1°C (при разгоне – 48,1°C);
нижний радиатор охлаждения элементов подсистемы питания – 46,4°C (при разгоне − 52°C);
дроссели подсистемы питания – 48,1°C (при разгоне – 54,6°C).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

Питание процессора осуществляется по 6-фазной схеме с удвоением для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы On Semiconductor 4C06B и 4C10B.

Для расширения функциональности у вас есть в распоряжении шесть слотов:

PCI Express 2.0 x1;
PCI Express 3.0 x16 (в режиме х16 либо x8);
PCI Express 2.0 x1;
PCI Express 3.0 x16 (в режиме х8);
PCI Express 2.0 x1;
PCI Express 2.0 x16 (в режиме x4).

Из трех разъемов PCI Express x16 к процессору подключены только два (с усиленной конструкцией), которые и делят между собой все доступные 16 линий стандарта PCIe 3.0 (в случае использования CPU серии AMD Ryzen). Третий разъем подключен к чипсету и использует только 4 линии. В случае установки одного из процессоров AMD Ryzen с графикой Radeon Vega или AMD Athlon пропускная способность первого PCI Express 3.0 x16 будет ограничена восемью линиями, а второй слот будет и вовсе отключен.

Есть еще одна особенность: в связи с недостатком свободных чипсетных линий слот PCI Express 2.0 x16 («PCIEX16_3») делит пропускную способность с двумя PCI Express 2.0 x1 («PCIEX1_1» и «PCIEX1_3»).

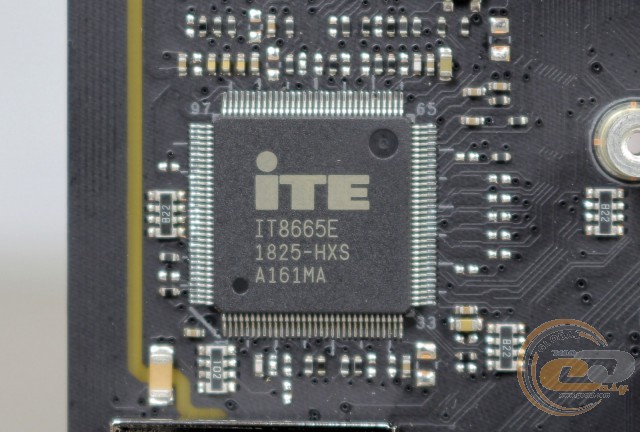

Возможности Multi I/O возложены на микросхему ITE IT8665E, которая управляет портами COM и PS/2, а также обеспечивает мониторинг.

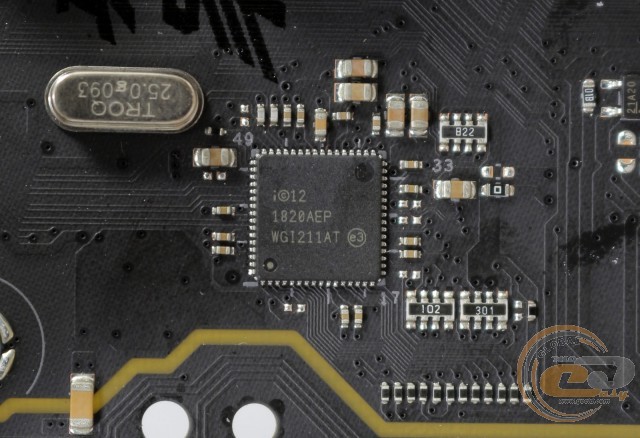

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита GameFirst V.

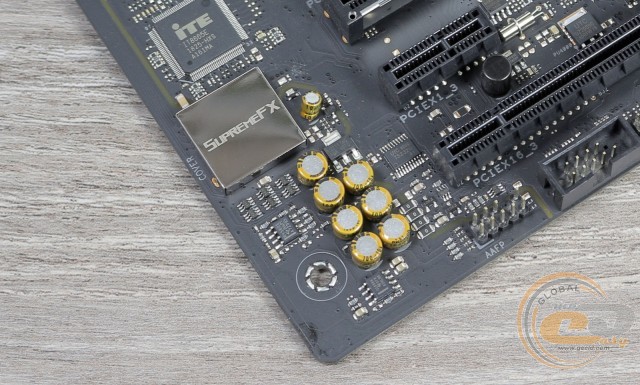

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.

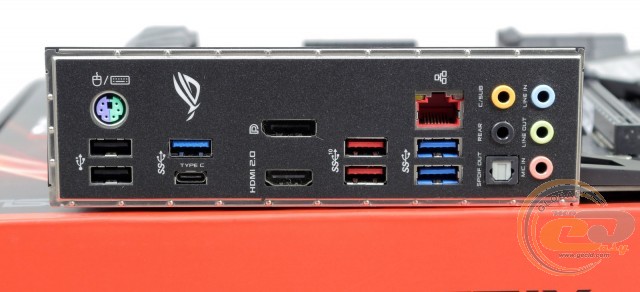

На интерфейсную панель тестируемой модели выведены следующие порты:

1 x PS/2 Combo;
1 x HDMI;
1 x DisplayPort;
1 x RJ45;
2 x USB 2.0;
3 x USB 3.1 Gen 1;
1 х USB 3.1 Gen 1 Type-C;
2 х USB 3.1 Gen 2 Type-A;
5 x аудиопортов;
1 х оптический S/PDIF Out.

Интерфейсная панель выгодно отличается наличием восьми портов USB, включая два высокоскоростных USB 3.1 Gen 2, и удобным подключением многоканальной акустики. Не лишним также будет отметить наличие двух видеовыходов и модуля беспроводных интерфейсов Intel Wireless-AC 9260 в комплекте. Кому-то может пригодиться возможность вынести на заднюю панель порт COM.

У ASUS ROG STRIX B450-E GAMING имеются широкие возможности для организации охлаждения внутри системного корпуса. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, а еще три используются для системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

Воспользовавшись функцией автоматического разгона через BIOS в режиме «TPU I», мы получили частоту AMD Ryzen 7 2700X на уровне 3977 МГц при напряжении 1,308 В. В процессе стресс-теста он нагревался до 71°С при критической температуре 85°С, поэтому никаких проблем со стабильностью работы не было.

Активация режима «TPU II» привела к повышению частоты процессора до 4091 МГц при напряжении 1,395 В. Однако температура составила 81°С, вплотную приблизившись к критической отметке.

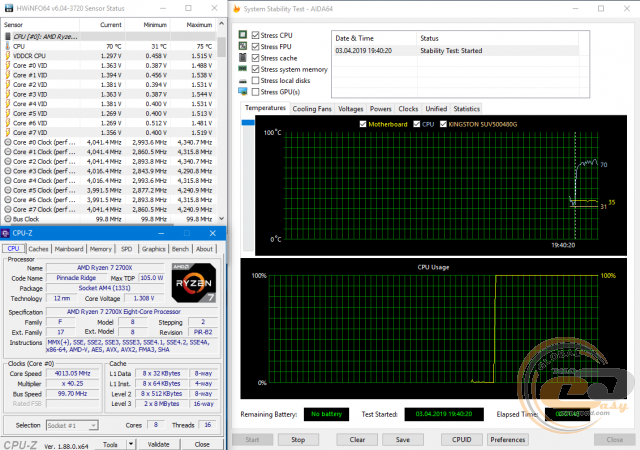

В режиме «Performance Level 2» процессор работал на скорости 4013 МГц при напряжении 1,308 В. Температура не поднималась выше 70°С.

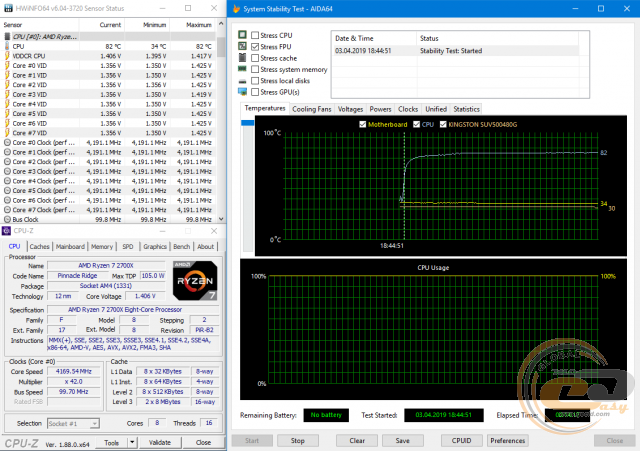

В ручном режиме удалось повысить частоту процессора до 4170 МГц при напряжении 1,406 В. Для этого в BIOS мы выставили множитель «42» и напряжение 1,43125 В. Стресс-тест опять прошел без проблем, хотя ядра нагревались до 82°С.

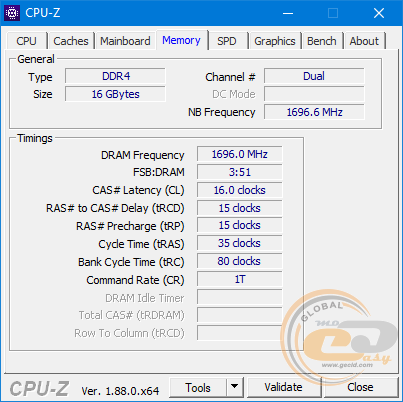

Модули оперативной памяти DDR4-3200 G.SKILL Trident Z работали на скорости DDR4-3400 МГц.

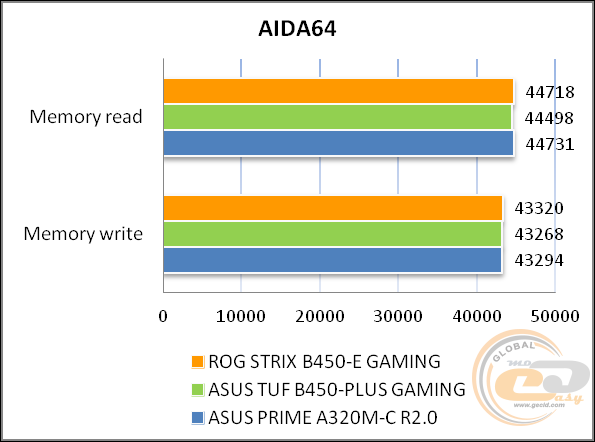

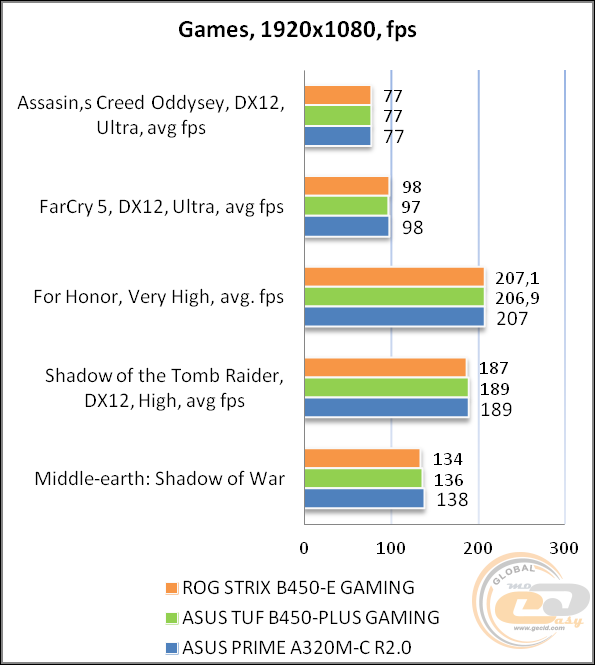

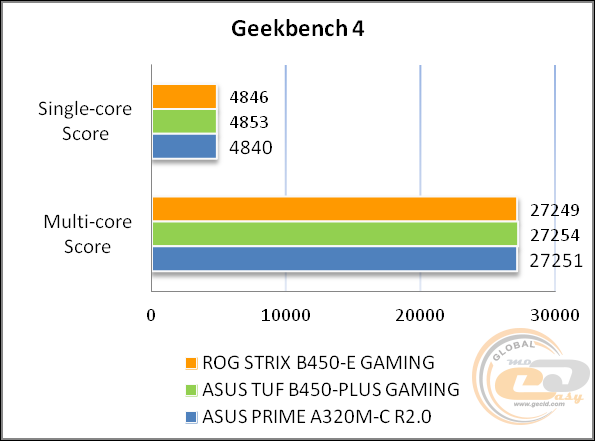

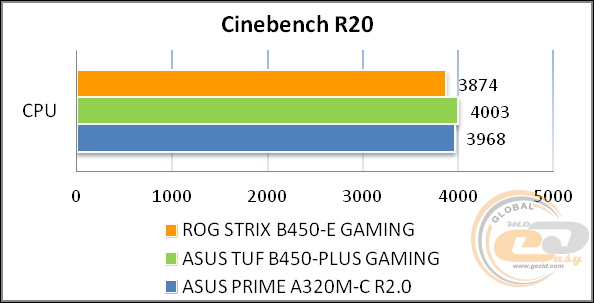

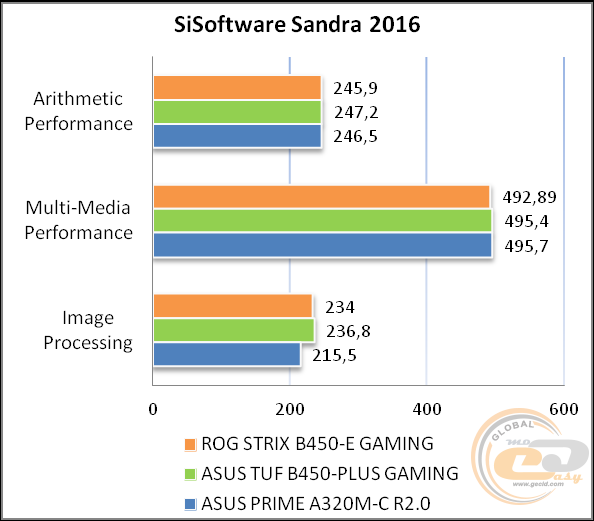

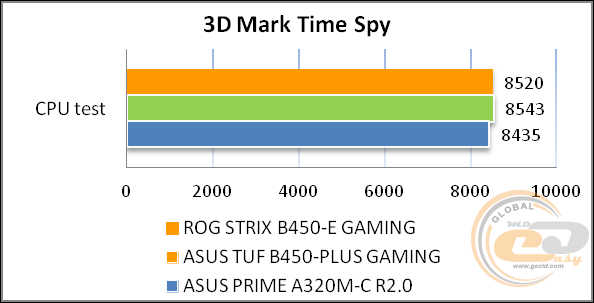

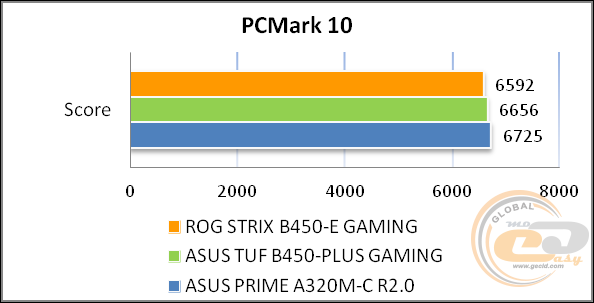

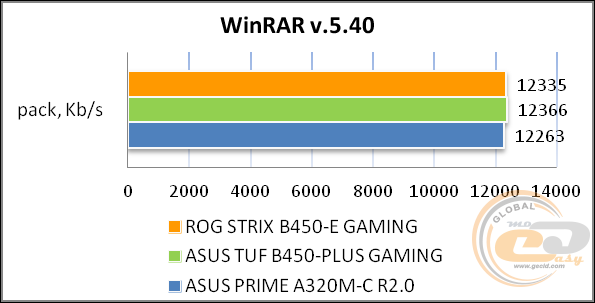

Тестирование

Для проверки возможностей материнской платы ASUS ROG STRIX B450-E GAMING использовалось следующее оборудование:

AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB)
Turbo Boost: enable

2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01

ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC

Western Digital Purple (WD10PURX, 1 ТБ)

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (SS-560KM Active PFC)

CODEGEN M603 MidiTower (2 х 120-мм вентилятора на вдув/выдув)

Philips Brilliance 240P4QPYNS

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
