My cloud expert series ex2 ultra

Автор: | 16.12.2019

Прошу относиться к форматированию данного обзора с пониманием, так как в редакторе отображается одно, в пердпросмотре совсем другое и это не моя вина =(

Всем доброго времени суток.
Хочу рассказать вам о том, как я приобрел данных NAS и скакой реальностью я столкнулся.

Прежде чем начать, давайте дам ссылки на официальные источники:

Альтернатива


Альтернатива конечно же интересна, но мне нужен был RAID 1 да и цена боксов с 2 дисками была очень близка к 10 тысячам, что меня не устраивало.

  1. Установка 2 дисков.
  2. Поддержка RAID — 1.
  3. Кнопка или функция в WEB — Интерфейсе выключение (Не сон или режим ожидания).
  4. Простой и понятый WEB — Интерфейс а так же простое управление основными функциями хранилища (разграничения доступа и т.д.).
  5. Низкий уровень шума.
  6. Умеренное потребление электроэнергии.
  7. Гарантия от 2 лет.

Пункты 1,2,5,7 полностью соответствую для рассматриваемого хранилища, по все остальным описание будет ниже.
Пункт 6 — на сайте производителя есть информация о том, что данное устройство потребляет:

  • 36 Вт для версий ёмкостью 4ТБ, 8ТБ или 12ТБ
  • 48 Вт для версий без дисков или версий ёмкостью 16ТБ и больше

Так как данная версия без дисков, то и потребление не слабое, но у меня получилось найти информацию об потребление и оно оказалось не более 24 — 30 Вт с 2 дисками по 1ТБ режиме RAID — 1.

Пункт 7 — на сайте производителя есть информация о том, что данное устройство без дисков имеет гарантию 2 года а с дисками (так называемая Предварительно сформированная конфигурация) 3 года.

Первое включение

Если вы думаете, что можно просто так распаковать и включив нас начать им пользоваться, то я сразу вам скажу, что вы заблуждаетесь =) С этим NAS не все так просто!

Дело в том, что данному NAS нужны два чистых диска для начала роботы и как только он увидит, что они вставлены в разъемы и отформатированы, то только тогда он будет готов вам дать доступ к WEB-UI. Иначе он будет показывать предупреждение, что нужно вставить диски.

Остается один вопрос — Где инструкция по первому включению или информация о том как его правильно инициализировать? В коробке нет! На сайте есть, но огромный манул, где в целом как-то смутно сказано, что да как.

Примечание: У меня были два диска по 1Тб и один из них был забит данными. Это было сделано для чтобы просто вставить один диск и определить зеркальный RAID, после добавив второй клонировать все на второй. Но мне пришлось все скинуть на отдельный диск, очистить два диска 1 Тб и после настройки NAS начать копировать данные по FTP (WTF . )

В итоге, инструкция по подключения такова:

  1. Подготовьте два чистых диска (в идеале отформатированные)
  2. Настройте RAID
  3. Скопируйте данные (можно не по сети а по USB, но я так не делал)

WEB-UI

WEB интерфейс не плохой, но если честно не интуитивно понятный. Это лишь мое субъективное мнение. В остальном все не плохо.

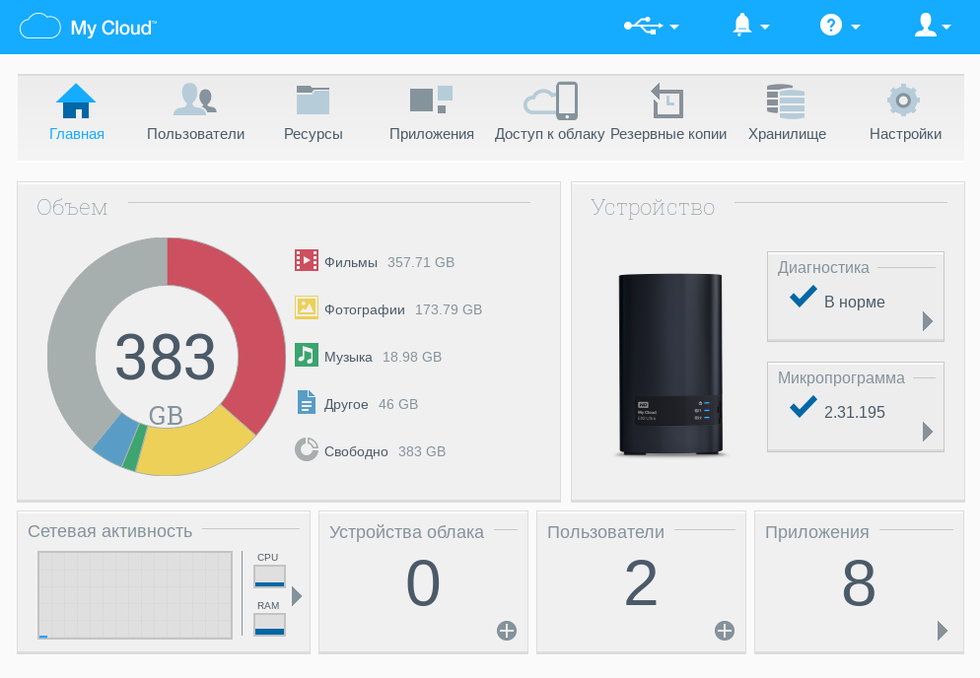

Ниже скрин главного экрана =)

Процесс настройки я не буду описывать, так как в WEB интерфейсе есть справка на каждое действие (она появляется когда вы впервые авторизовались и начинаете что-то делать). Главное что вам нужно понять после настройки хранилища — что такое Ресурсы.

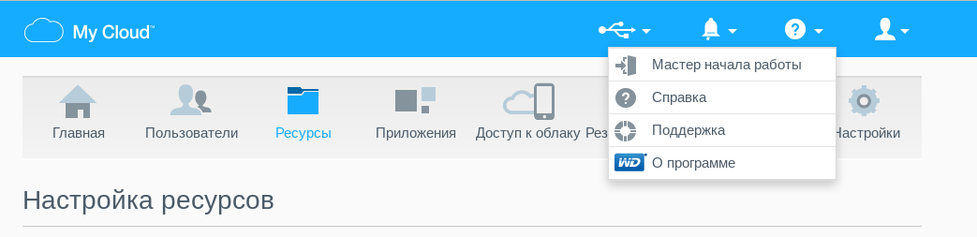

Ниже меню, где можно получить справку =)

Ресурс_ это область в устройстве My Cloud, предназначенная для хранения файлов (подобно папке или каталогу)._
Ресурсы могут быть общедоступными (содержимое которых доступно для всех пользователей) и частными (доступ к которым предоставляется только избранным пользователям). Чтобы инициировать задачи, связанные с ресурсами, откройте Ресурсы.

Разобравшись с понятием ресурс нужно разобраться с доступом к нему (я про ресурс =) ).
И тут все просто.

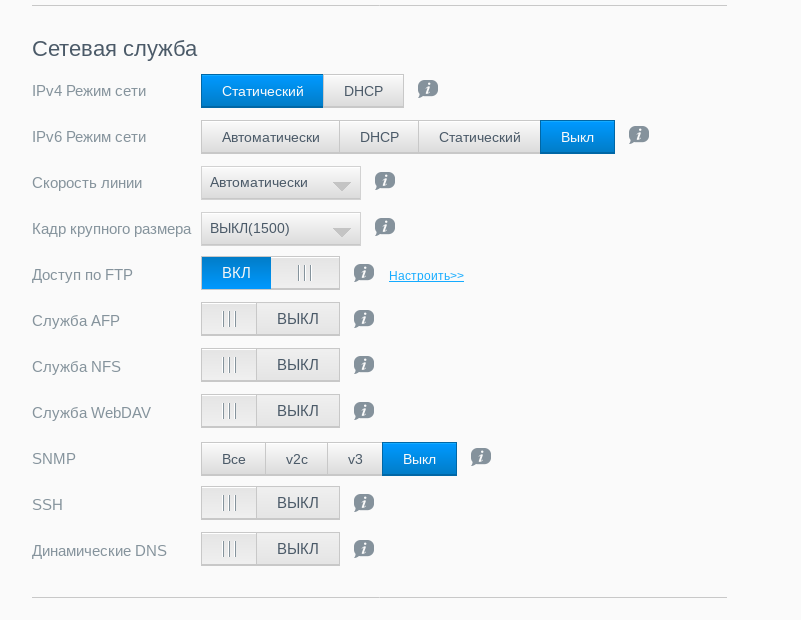

  1. Заходим в Настройки, ищем меню Сетевая служба и выбираем нужные варианты доступа к хранилищу (к самому NAS!)

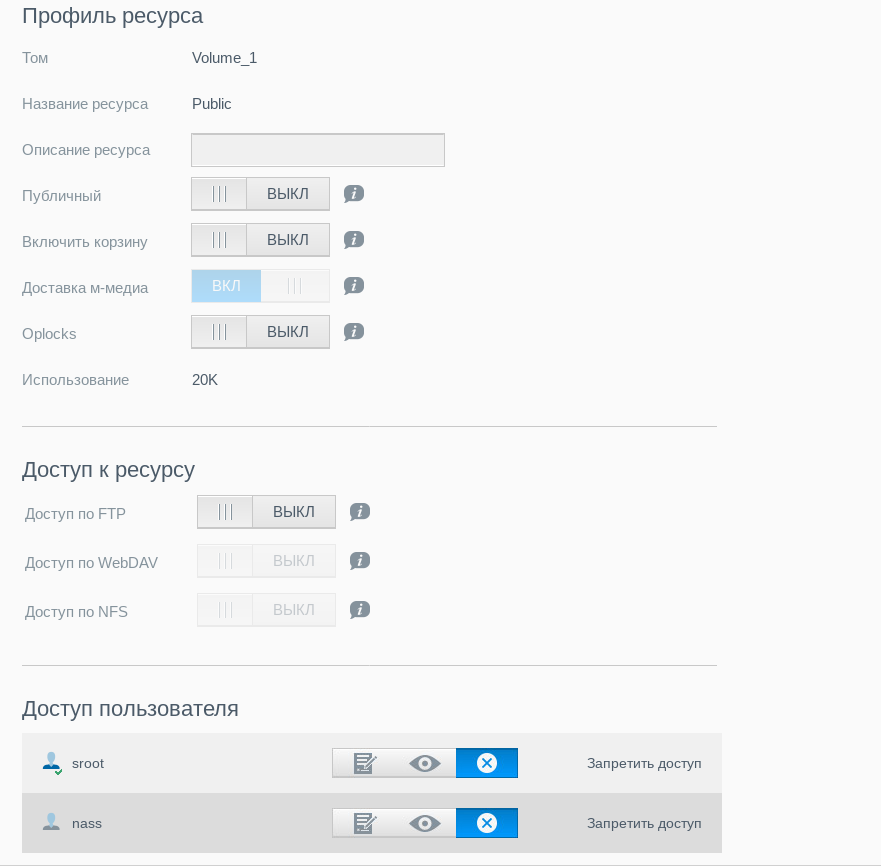

  2. Настраиваем доступ к самому Ресурсу
  3. Все, пользуемся

Примечание или особенность, в которой я еще не разобрался.
Дело в том, что когда у вас более одно созданного ресурса и доступ к этим ресурсам осуществляется по FTP, то после каждого выключения (перевод в режим Сна) доступен только один ресурс. Все остальные приходится передергивать в ручную через WEB интерфейс.

Интересная информация

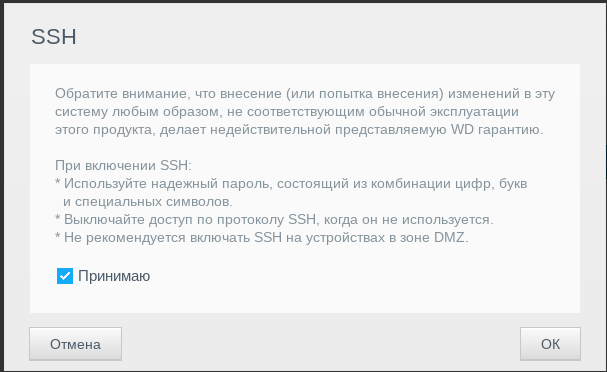

Вот хотелось мне зайти по ssh и посмотреть что же там внутри. Вызвать ls и глянуть как там дела, может быть поставить mc. И вот включив sshd в сетевых службах я думаю а по каким пользователем авторизоваться? Ну, наверное под тем, который используется для авторизации в WEB интерфейсе. Подумал я и потратил на попытки зайти около часа, так как не один логин не подходил =)

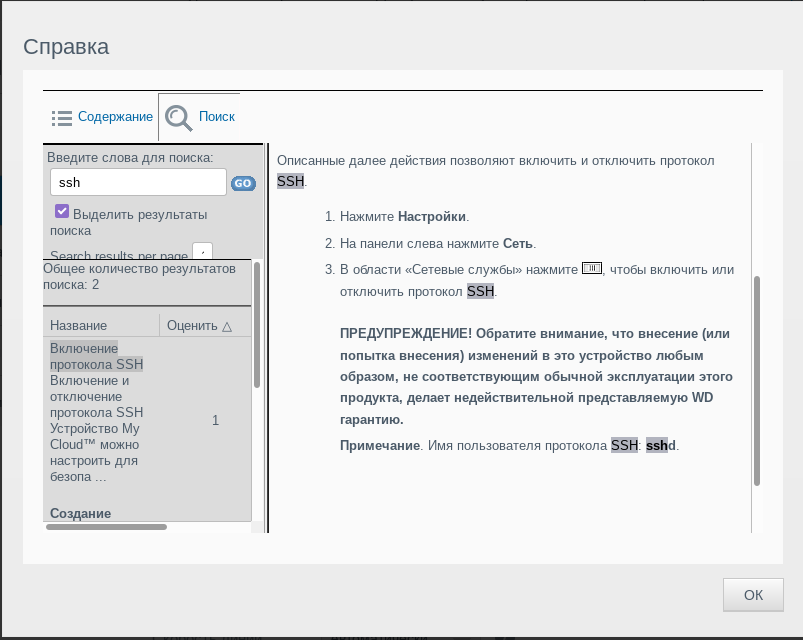

А после я сдался и полез в справку а там )))))))))))))))) логин — sshd. Ну вот почему эту информацию не оставили прям на настройках доступа?

Читайте также:  Huawei y600 u20 характеристики

Спящий режим

Я купил NAS для дома и собирался выключать его тогда, когда надобность в нем отсутствует. Т.е. решил сохранить фото, включил NAS, скинул и выключил.
Но такого режима я не нашел.

В меню есть режим СОН. Но вот выключения я не нашел.
Получается, что NAS уход в сон и ожидает WakeOnLan, что в целом мне не нужно было. Я хотел полного выключения. (к стати если я выключу нас, то как его включить? Ведь кнопки включения на корпусе нет!)

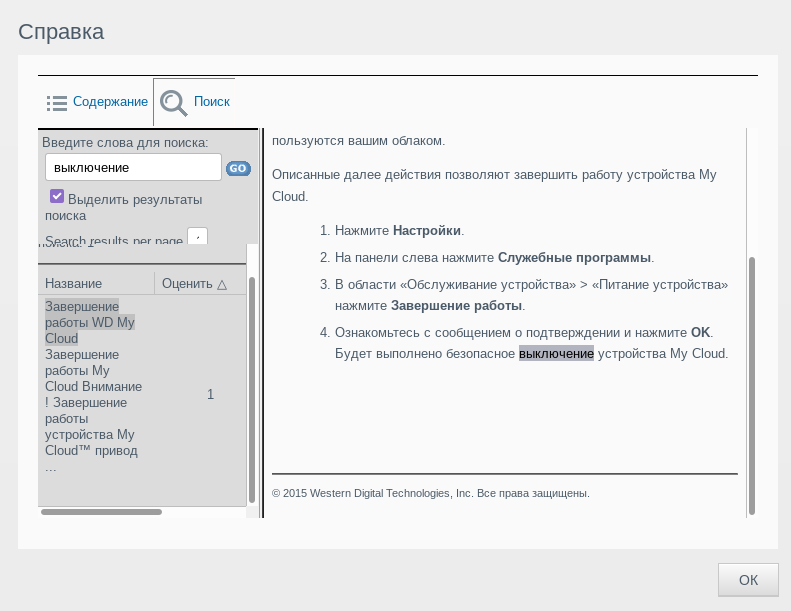

В справке есть следующая информация

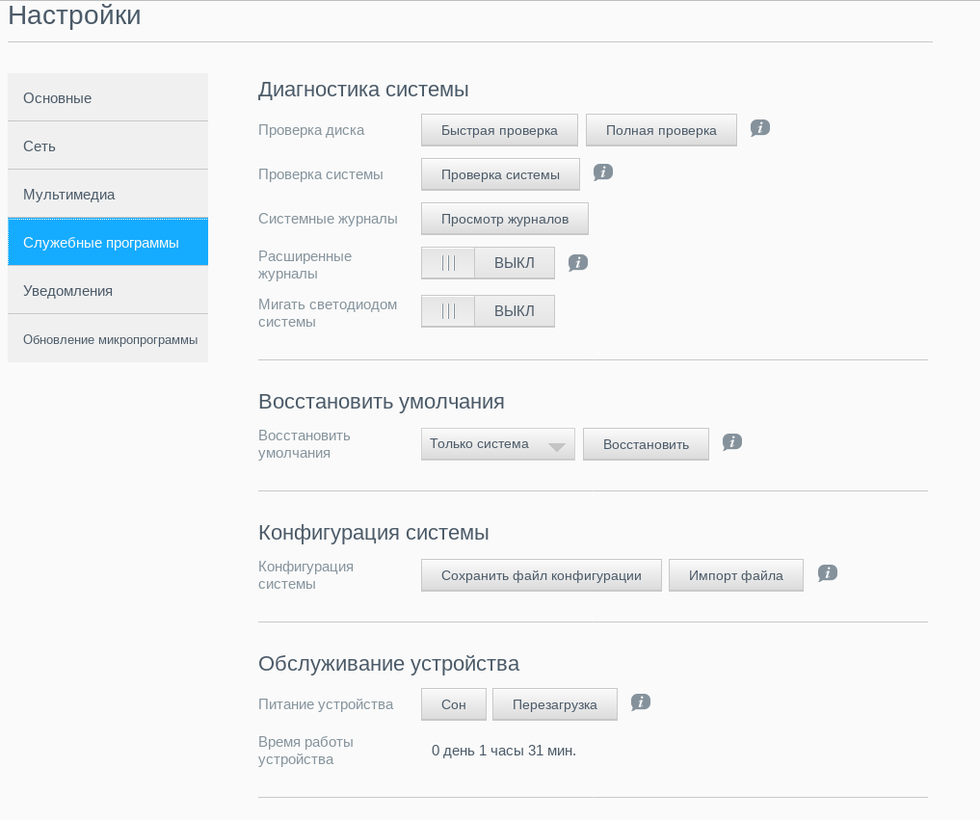

В настройках ищем нужный пункт и ничего
подобного нет =)

Остается лишь улыбнуться.
Хорошо, сон так сон. В режиме сна, оборудование молчит и остается надеяться, что питание не пожирается)

В итоге

  • Хранилище выполняет большинство заявленных функций и основные из них на отлично. Мне кажется, что данный NAS хорошо приживется в небольшом офисе где есть 10-20 человек
  • Внешний вид мне был не интересен, но он прикольный. Ничего лишнего нет.
  • Web Интерфейс хороший, твердая 4+.
  • Справка просто прекрасная.
  • Сложность настройки средняя. Думаю, что человек, который решился себе купить NAS уже понимает что и как настраивать.
  • Цена у данного NAS вполне приемлемая. Если посмотреть на аналоги, то единственный конкурент, который по моему мнению будет в разы лучше Qnap D2.

Я доволен покупкой и рекомендую данный NAS тем, кто хочет всегда иметь резервную копию всех своих данных.

Виталий Крылов

12 сентября 2014

В нашей тестовой лаборатории уже побывали три сетевых накопителя компании Western Digital из «облачной» серии My Cloud, главной задачей которых является удалённый доступ к данным с настольных и мобильных клиентских устройств через Интернет. Обзором четвёртой модели мы завершаем рассказ об этих устройствах, предназначенных для самого разного круга пользователей. Двухдисковый NAS My Cloud EX2, о котором сегодня пойдёт речь, по внешним признакам во многом повторяет младшего двухдискового собрата My Cloud Mirror, но по своим возможностям он наиболее близок к старшему четырёхдисковому My Cloud EX4, за исключением, естественно, тех его качеств, которые непосредственно связаны с построением RAID-массивов и количеством жёстких дисков.

⇡#Технические характеристики

Western Digital My Cloud EX2
HDD 2 x 3,5″ SATA
Файловая система EXT4
RAID уровень Однодисковый том, JBOD, RAID 0/1
Процессор Marvell ARMADA 370, 2 х ARMv7 @ 1,2 ГГц
Оперативная память 512 Мбайт DDR3 SDRAM
Сетевые интерфейсы 1 х Gigabit Ethernet RJ-45
Дополнительные интерфейсы 2 x USB Host 3.0
Дисплей Отсутствует
Протоколы FTP, CIFS/SMB, AFP, NFS, SNMP, SSH, HTTP, P2P
Клиенты Microsoft Windows XP (SP3) / Vista / 7 / 8
Apple Mac OS X
Android,
iOS DLNA/UPnP-устройства
Система охлаждения 1х вентилятор 35х35 мм, 9500 об/мин
Габариты, мм 172х100х155
Масса, кг 0,8 (без HDD)
Гарантия, мес. 24
Цена, руб. (0 / 4 / 6 / 8 Тбайт) 9 500 / 16 700 / 20 000 / 25 500

Жёсткий диск Western Digital WD30EFRX

Двухдисковая модель My Cloud EX2 поставляется в четырёх вариантах исполнения в зависимости от общего объёма предустановленных накопителей — 4, 6, 8 Тбайт и в варианте без дисков. Нам на тестирование досталась модель с 6 Тбайт на борту. В устройстве используются жёсткие диски Western Digital WD30EFRX серии Red, имеющие интерфейс SATA III (6 Гбит/с) и кеш-память ёмкостью 64 Мбайт, а также отличающиеся невысоким энергопотреблением.

Системная плата My Cloud EX2

Архитектура процессора Marvell ARMADA 370

Устройство работает под управлением процессора Marvell ARMADA 370 с тактовой частотой 1,2 ГГц. Это известная многим SoC с архитектурой процессорных ядер ARMv7 (более конкретных данных Marvell, к сожалению, не дает), нередко использующейся при разработке сетевых накопителей и других устройств. Процессор накрыт небольшим алюминиевым радиатором и не имеет системы активного охлаждения.

Модули оперативной памяти Nanya DDR3-1600

Объём оперативный памяти составляет 512 Мбайт — она представлена двумя несъёмными модулями SDRAM NANYA NT5CB256M8FN-DI разработки тайваньской компании Nanya Technology. Два последних символа в наименовании означают, что модули относятся к классу DDR3-1600, но производительность памяти ограничена возможностями аппаратной платформы, то есть режимом DDR3-1333.

Модуль NAND-памяти SKhynix H27U2G8F2CTR-BC

Для хранения прошивки используется флеш-модуль SKhynix H27U2G8F2CTR-BC производства компании Hynix Semiconductor Inc. Модуль имеет ёмкость 256 Мбайт.

Сетевой интерфейс Marvell Alaska 88E1518

Передачу данных по сети обеспечивает гигабитный интерфейс Marvell Alaska 88E1518 разработки компании Marvell Technology Group Ltd.

Контроллер интерфейса USB 3.0 YET-D720202

Центральный процессор My Cloud EX4 не имеет встроенного контроллера USB 3.0. Для работы двух портов с разъёмами голубого цвета на обратной стороне системной платы устройства производитель дополнительно разместил микроконтроллер YET-D720202 производства японской компании Renesas Electronics Corporation.

Набор интерфейсов у My Cloud EX2, как и у всей линейки «облачных» NAS My Cloud, не отличается разнообразием. Для подключения внешних носителей данных и других устройств предусмотрены только два порта USB 3.0. Портов eSATA на борту накопителя нет.

⇡#Комплектация

Комплект поставки My Cloud EX2

Сетевой накопитель поставляется в достаточно большой картонной коробке ярко-синего цвета. Упакован NAS с особой тщательностью — так же бережно и аккуратно, как четырёхдисковая модель My Cloud EX4. Помимо самого устройства, в коробке был найден стандартный набор аксессуаров:

  • адаптер питания с несъёмным кабелем и парой съёмных вилок разных стандартов;
  • сетевой кабель;
  • краткое бумажное руководство по установке и настройке;
  • гарантийный талон.

Всё необходимое для работы ПО требуется скачать с сайта производителя — как и для подавляющего большинства других современных NAS. В комплект с нашим экземпляром My Cloud EX2 входят, как мы уже говорили, два предустановленных жёстких диска Western Digital WD30EFRX серии Red ёмкостью 3 Тбайт каждый — докупать накопители не нужно.

⇡#Внешний вид и эргономика

Внешний вид My Cloud EX2

Корпус устройства выполнен из матового тёмно-серого пластика. Пожалуй, это единственное существенное отличие внешнего вида My Cloud EX2 от внешности младшей двухдисковой модели My Cloud Mirror. Корпус имеет скромные габариты и весьма привлекательные формы. Внешне он напоминает очень толстую книгу, а потому гармонично впишется на любую полку. Половина его граней сделаны острыми, а вторая половина заметно сглажена. Ощущение контраста усиливает и тот факт, что лицевая и боковые поверхности совершенно ровные, в то время как задняя стенка, а также верхняя и нижняя поверхности выполнены с рифлением, в глубине которого скрыты многочисленные прорези для вентиляции.

Кнопок управления (даже питанием) у этого NAS нет. Зато в нижней части лицевой панели на выделяющейся своим более тёмным цветом вставке расположены три светодиодных индикатора, информирующие пользователя о состоянии питания и активности жёстких дисков. Нет и USB-порта на лицевой панели. Эта конструктивная особенность присуща всем сетевым накопителям линейки My Cloud.

На задней стенке размещены USB-порты, разъём для подключения адаптера питания и отверстие для крепления замка безопасности типа Kensington. Нижняя поверхность, как и задняя, имеет множество вентиляционных отверстий. Здесь закреплены четыре ножки из мягкого синтетического материала для надёжной горизонтальной установки устройства.

Доступ к дисковому отсеку у My Cloud EX2 осуществляется через верхнюю откидывающуюся панель. Дверца имеет классический пружинный замок и открывается при нажатии на расположенную у передней кромки крупную кнопку.

⇡#Монтаж жёстких дисков и внутреннее строение

Монтаж жёстких дисков

Диски с элементами крепления

Как и другие модели NAS «облачной» серии My Cloud, сетевой накопитель My Cloud EX2 предназначен под монтаж исключительно 3,5-дюймовых носителей. Зато осуществляется установка предельно просто: нужно всего лишь открыть верхнюю дверцу дискового отсека, снять фиксирующую диски пластину и аккуратно установить накопители на свои места. Салазок у этого NAS нет. Их функции выполняют металлические направляющие внутренней части корпуса с пазами, по которым должны скользить вкрученные в накопители винты. Для упрощения обратного процесса, то есть извлечения дисков, к одному из винтов на каждом диске крепится жёсткий пластиковый лепесток, позволяющий легко и просто вытянуть накопитель наружу.

Внутреннее строение корпуса

Внутренняя конструкция корпуса выполнена из металла. Она представляет собой жёсткий каркас, в котором практически нет никакого свободного пространства, но при этом не забыты ни рёбра жёсткости, ни резиновые вкладки, осуществляющие демпфирование диска при работе, а также защищающие его от небольших внешних воздействий. В нижней части размещён 35-миллиметровый вентилятор, установленный под небольшим углом. Примечательно, что и он покоится на резиновых вкладках.

Крепление системной платы

Системная плата у My Cloud EX2 предельно компактная. Расположена она не у одной из боковых стенок, как у других NAS, а в самом центре дискового отсека между устанавливаемыми в него носителями. Плата тщательно заземлена с корпусом металлическими скобами. Всё собрано предельно аккуратно и не заслуживает даже малейших замечаний придирчивого пользователя.

Сетевое хранилище для фотографа

В век цифровых технологий все фотографы, будь то любители или профессионалы, сталкиваются с одними и теми же проблемами. Во-первых, это гигантский объём занимаемого фотоархивами места. Рано или поздно любой винчестер заполняется, и не всегда есть возможность его заменить. Это дорого или технически невозможно. Во-вторых, фотографу часто не хватает мобильности. Внешний жёсткий диск или большая флешка не всегда способны решить эту проблему. Именно когда ты на съёмках, заказчику может понадобиться кадр с прошлой фотосессии, который остался дома. А если вам нужны все фото, например, для демонстрации клиенту своих самых свежих работ? В-третьих, ничто не вечно. Любой жёсткий диск может сломаться, флешка — потеряться.

Почти все проблемы поможет решить собственный облачный сервис, то есть внешний накопитель, обеспечивающий максимально быстрый доступ к данным через домашнюю сеть и оперативный рабочий доступ через интернет. Сегодня речь пойдёт как раз о таком устройстве — My Cloud EX2 Ultra от WD.

My Cloud EX2 Ultra — сетевой накопитель с простым и дружелюбным интерфейсом, который может быть доступен не только по локальной сети, но и — благодаря уникальному сервису от WD — через интернет. Поэтому он называется «облаком», только физически «облако» находится у вас дома и является вашим личным накопителем. Естественно, для этого роутер, через который подключено устройство, должен иметь доступ к интернету, и лучше — к быстрому.

Это не первый гаджет в «облачной» линейке производителя. До My Cloud EX2 Ultra уже вышли удачные модели — My Cloud, My Cloud EX2 и My Cloud EX4. Главное отличие между новинками заключаются в мощности, производительности и возможностях потоковой передачи данных.

В обновлённом My Cloud EX2 Ultra установлен мощный двухъядерный процессор с частотой 1,3 ГГц, благодаря чему реализована сверхбыстрая передача данных для плавного воспроизведения потокового видео.

Кроме того, накопитель оснащён 1 ГБ оперативной памяти DDR3 и может с лёгкостью выполнять несколько задач одновременно и запускать приложения для трансляции HD-видео или записей с камер видеонаблюдения. Особенности управления и настройки безопасности позволяют самостоятельно выбирать метод хранения и защиты данных — фильмов, музыки, фотографий и пр.

Объём

Мне на тест досталось «облако» с 4 ТБ на борту. Есть и другие варианты: от 2 до 16 ТБ. Можно приобрести устройство без накопителей и установить свои.

Хоть в спецификациях и заявлено 4 ТБ, изначально по умолчанию доступно пользователю только 2. Это обусловлено тем, что каждый диск дублирует информацию на другой. Здесь по умолчанию стоит массив RAID 1, он является самым надёжным по защите информации.

Но емкость можно увеличить до 4 ТБ: накопитель также поддерживает работу в режимах RAID 0 и JBOD. Хозяин по своему усмотрению может выбрать удобный ему режим перед началом работы.

На задней панели есть два разъёма USB 3.0, которые позволяют подключать любые внешние жёсткие диски. Их объём будет доступен пользователю как отдельная папка в «облаке».

Вот такой упаковкой может похвастаться «облако».

Риск повреждений при перевозке сведён к минимуму.

Размеры относительно небольшие. «Живьём» он смотрится так же стильно, как и на картинке.

Точные размеры составляют 16,5 х 9,9 х 15,5 см. Это как пара томов стихов А.С. Пушкина.

  • само устройство,
  • источник питания с переходниками на азиатские и европейские розетки,
  • сетевой кабель Ethernet,
  • памятка по установке и настройке.

Замена жёстких дисков и гарантии производителя

Производитель даёт двухлетнюю гарантию при покупке устройства без дисков и трёхлетнюю при покупке «облака» с предустановленными накопителями. На все составляющие действует программа RMA, и необязательно менять всё устройство целиком в случае поломки одного из дисков или самой «коробки».

Накопители можно поменять на любые совместимые формата 3,5 дюйма.

Производитель рекомендует использовать диски серии WD Red, так как они оптимизированы для сетевой работы и поддерживают технологию NASware 3.0. Она увеличивает надёжность накопителей и минимизирует потерю данных при отключении электроэнергии или скачках напряжения.
