Вступление
Видеокарту AMD Radeon R9 280X вряд ли можно назвать чем-то новым – это всего лишь Radeon HD 7970 с иными частотами. Зато в оправдание отсутствия новшеств AMD снизила цену. Правда, в российской рознице стоимость представителей данного модельного ряда несколько завышена. Думаю, стоит подождать несколько месяцев, и все придет в норму.
реклама
Внешний вид и размеры
| Модель | A, мм | B, мм | C, мм | D, мм | A1, мм | B1, мм | C1, мм |
| AMD Radeon HD 7970/50 | 266 | 98 | 34 | 71 | 277 | 98 | 39 |
| AMD Radeon R9 290X/290 | 267 | 98 | 34 | 71 | 275 | 98 | 39 |
| ASUS Radeon R9280X-DC2T-3GD5 | 266 | 110 | 35 | 94/96 | 286 | 134 | 41 |
| HIS Radeon HD 7970 X Turbo | 266 | 115 | 35 | 85 | 297 | 124 | 41 |
| MSI Radeon R7970 Lightning | 280 | 115 | 34 | 95 | 295 | 123 | 51 |
| XFX Radeon HD 7970 DD | 260 | 98 | 34 | 85 | 268 | 99 | 40 |
А – длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В – ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С – высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D – диаметр вентилятора/ов по внешнему радиусу.
реклама
Видеокарта ASUS получилась действительно крупной. Ее габариты даже больше, чем у референсной версии R9 290X. Но это объясняется тем, что инженеры компании установили на свою модель крупную систему охлаждения, речь о которой пойдет позже.
Типичный набор видеопортов состоит из пары DVI, HDMI и DisplayPort. Все порты полноразмерные. Задняя решетка штатная, дополнительных отверстий для отвода тепла нет.
Печатная плата
Разработчики ASUS полностью переделали дизайн печатной платы. Но, вглядевшись в него, можно обнаружить типичные для HD 7970 схемы, такие как отдельная система питания PLL/MEM.
Пара разъемов питания развернута на 180 градусов, сделано это для облегчения подключения к ним кабелей. Ведь не разверни их инженеры, и каждый раз вы бы утыкались пальцами в радиатор, который к тому же сильно заползает за край печатной платы. Под разъемами на печатной плате по традиции разместились светодиоды. Они показывают два состояния: красный – питания нет, зеленый – есть.
Вопреки сложившимся стереотипам ASUS не примыкает к группе, облюбовавшей DrMOS микросхемы, и по-прежнему выбирает простую схему питания с дискретными транзисторами. Зато благодаря такому подходу количество фаз возрастает с четырех-пяти до восьми. Да и дроссели не беспокоят во время смены нагрузки. В общем, если и считать такую схему устаревшей, то только исходя из современных тенденций, а на деле у нее есть существенные плюсы в простоте и тишине.
Еще один немаловажный момент кроется в вопросе охлаждения, и опять данный тип силовых транзисторов выигрывает в споре: больше фаз – больше площадь контакта – легче охладить. Если какое-то время тому назад я постоянно твердил, что пора полностью переходить на DrMOS микросхемы, то сейчас вынужден забрать свои слова обратно. DrMOS в этом не виноват, просто используемые вместе с ним дроссели ужасно пищат. Вот когда производители научатся полностью обеззвучивать их, тогда и вернемся к вопросу выбора.

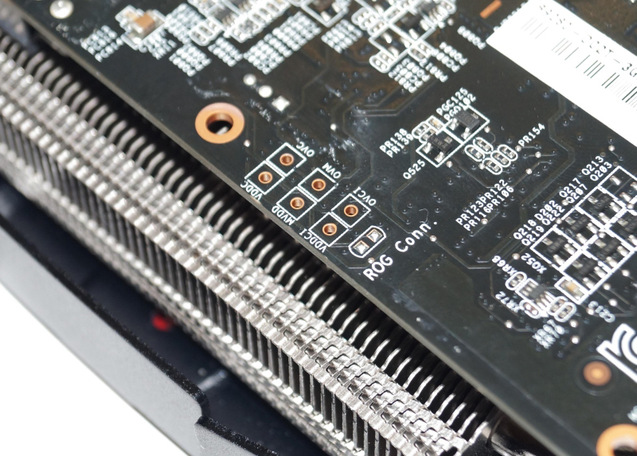

На обратной стороне печатной платы выведены контактные площадки для измерения напряжений. А также мостик для активации ASUS ROG Connect.
Привычный для видеокарт эталонного дизайна ШИМ-контроллер CHiL CHL8225(28)G заменен на ASP 1211, а возможно он им и является, но только с перемаркированным названием.
реклама
Каждая пара фаз подключена к драйверу IR3598, благо он двухканальный.
Двенадцать микросхем памяти производства Hynix распаяны с передней стороны печатной платы и промаркированы как H5GQ2H24АFR-R0C. Они рассчитаны на частоту до 1500 МГц (эффективная частота 6000 МГц), ширина шины равна 384 бит.
Штатные частоты составляют 1070 МГц и 1600 МГц соответственно для графического процессора и памяти.
реклама
Система охлаждения
Как уже упоминалось, конструкция СО на модели ASUS действительно крупная. Лучше всего это воспринимается, когда переворачиваешь видеокарту и видишь, как она выступает за пределы печатной платы с двух сторон.
Пара вентиляторов различается разным профилем вентиляторов и рабочими оборотами. Левый не только тянет воздух к радиатору, но и распределяет его вдоль. А правый вентилятор установлен как раз над зоной цепей питания.
реклама
Не хватает системе одной вещи – когда пользуешься разъемами питания, пальцы упираются в радиатор и оттягивают его от печатной платы. Боюсь, что со временем так можно нарушить внутренние линии в плате. Так что надо быть аккуратным, или может быть ASUS следует установить резиновые подпоры, как это делают другие производители?
В массивный радиатор GPU входит несколько тепловых трубок. Сочетание одной 10 мм трубки, двух 8 мм и пары 6 мм необычно. Теоретически столь мощный арсенал по распределению тепла вдоль всего радиатора должен работать отлично. А используемая технология прямого контакта обеспечит еще больший коэффициент теплопередачи.
Осталось проверить, как установленная СО справляется со своей задачей.
реклама
Тестовый стенд
Тестирование видеокарты ASUS Radeon R9 280X DirectCU II проходило в составе следующей конфигурации:
- Материнская плата: ASUS MAXIMUS VI HERO (Intel Z87, LGA 1150);
- Процессор: Intel Core i7-4770К 4500 МГц (100 МГц х 45, 1.25 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: GeIL EVO Veloce 2400 МГц, 2 модуля x 8 Гбайт, (10-12-12-31-1T, 1.65 В);
- Жесткий диск: SSD Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Драйверы: AMD 13.11 Beta 8.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289.
Методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
реклама
10-15 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества измеряется по линии PCI-E специальным адаптером. К его результатам прибавляется энергопотребление, измеренное с кабелей питания. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентиляторов достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место.
Нюансы, возникшие в процессе тестирования, я постараюсь подробно объяснить по мере их возникновения.
Исследование потенциала системы охлаждения
реклама
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума. В реальности он меньше, но чтобы уловить свист дросселей и шумы от моторов вентиляторов пришлось прибегнуть к такому способу подачи материала.
Температура графического ядра и обороты вентилятора/ов.
Температура системы питания в зависимости от оборотов вентилятора/ов.
реклама
ASUS R9280X-DC2T-3GD5 * Для корректного сравнения необходимо прослушивать все видеозаписи на одном уровне громкости. Сравнение относительное, а не абсолютное.
В ASUS неплохо поработали над адаптацией и правильным алгоритмом управления вентиляторами в этой СО. На минимальных оборотах вентиляторы почти не слышно, писк дросселей отсутствует. По мере нагрева происходит плавное увеличение оборотов, уровень шума нарастает линейно. В целом очень удачная реализация потенциала DirectCU II, есть кому на нее ровняться.
Приветствую вас, дорогие читатели!
Сегодня я хочу представить вашему вниманию видеокарту производства всемирно известной Тайваньской компании ASUS — R9280-DC2T-3GD5. От референса карта отличается не только существенно измененной системой охлаждения, но и переработанной системой питания, которая представлена 12-ти фазной системой DIGI+. На что способна эта карта и какими положительными/отрицательными сторонами обладает, я постараюсь рассказать вам в этой статье.
Технические характеристики продукта.
● Кодовое наименование модели: R9280-DC2T-3GD5;
● Наименование GPU: Tahiti;
● Техпроцесс: 28-нм;
● Частота GPU: 980 MHz;
● Видеопамять: GDDR5 3GB;
● Частота памяти: 5200 MHz (1300 MHz GDDR5);
● Разрядность шины: 384-bit;
● Шина передачи данных: PCI Express 3.0;
● Разрешение: Макс. 2560×1600 при подключении DVI;
● Количество потоковых процессоров: 1792;
● Интерфейсы: 1 x DVI-D, 1 x DVI-I, 1 x DisplayPort, 1 x HDMI;
● Размеры: 284 х 145 х 38 (мм).
Описание упаковки и комплекта поставки.
Поставляется R9280-DC2T-3GD5 в большой картонной коробке, которая имеет фирменное оформление в стиле ASUS.
На фронтальной части указано, что карта имеет некоторый заводской разгон (TOP), тип и объем используемой памяти, преимущества фирменной системы охлаждения DirectCU II TOP, а также есть упоминание об используемой системе питания.
С обратной стороны более подробно расписаны преимущества этой модели. Внизу отдельным блоком на разных языках перечислены основные характеристики видеокарты.

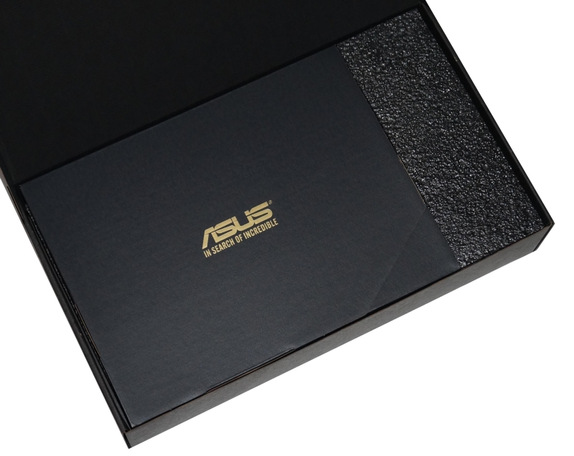

Внутри красочной коробки находится еще один бокс. В этот раз и более плотного материала и полностью черный. Выделяется лишь золотая надпись, находящаяся в центре крышки.
Внутри бокса еще один небольшой коробок, в котором покоится смерть Кощеева остальная комплектация. Содержимое этой коробочки включает в себя: документацию, диск с драйверами и фирменной утилитой для разгона и мониторинга состояния видеокарты — GPU Tweak, переходник с 2 х molex на PCI-e 8 pin и соединительный CrossFire мостик.

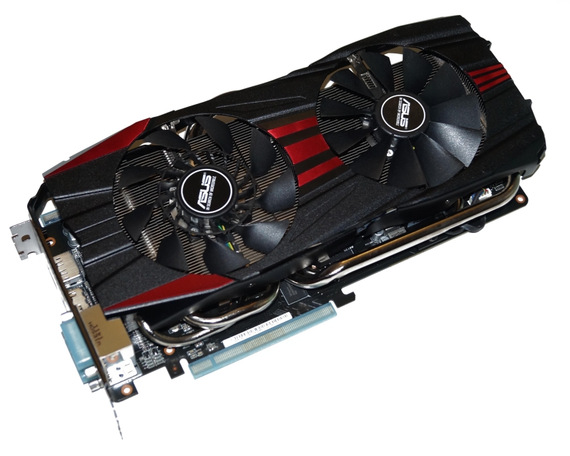

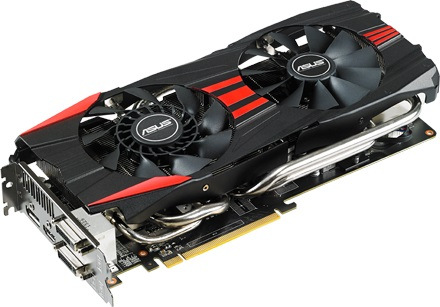

Выглядит R9280-DC2T-3GD5 довольно интересно. В основном это все благодаря фирменной системе охлаждения DirectCU II. Сочетание красного и черного цветов смотрится отлично.

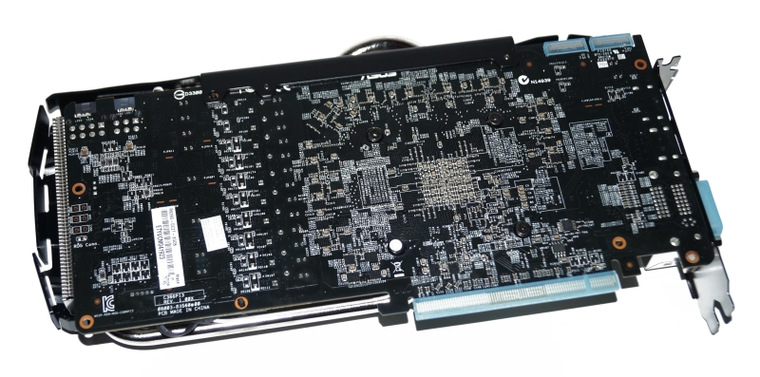

Из того, что вынесено на обратную сторону печатной платы, можно отметить наличие точек для измерения напряжения. Чтобы сделать это вам нужно будет воспользоваться мультиметром.

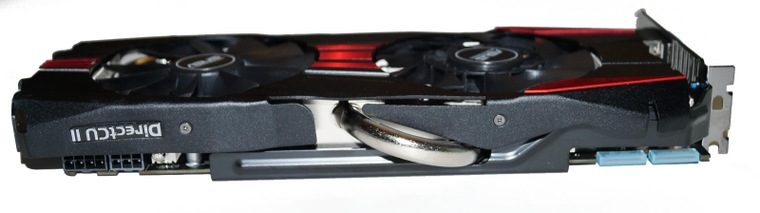

Сверху можно отметить самую толстую выпирающую тепловую трубку. В случае с R9 280 можно наблюдать контакты CrossFire, которые используются для объединения нескольких видеокарт с помощью мостиков в одну высокопроизводительную систему. Для того чтобы избежать провисание платы под весом системы охлаждения было сделано дополнительное ребро жесткости.

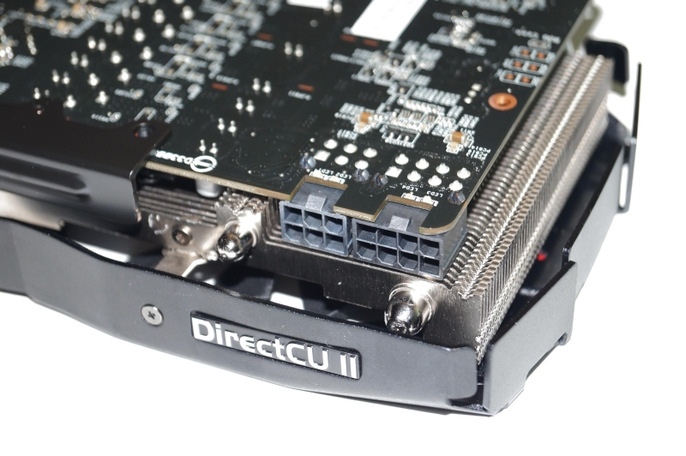

Для удобства подключения питания защелки на коннекторах были развернуты в сторону печатной платы, а на ней в свою очередь сделаны соответствующие вырезы. Жаль, что до этого не сразу додумались, так, в случае с ASUS GTX 680 4GB имеется некоторая сложность в отключении коннекторов питания.

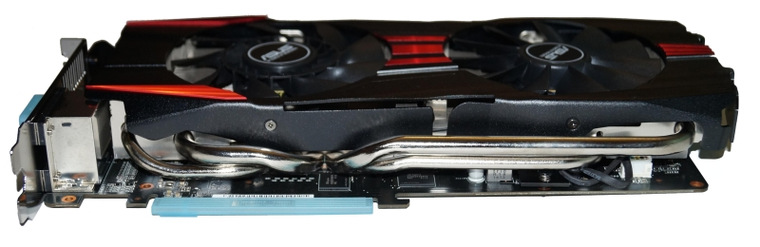

Снизу можно наблюдать еще 4 тепловые трубки разного диаметра (в общей сложности имеем 5 тепловых трубок контактирующих с GPU), которые сходятся в районе расположения GPU.
Так как я не снимал систему охлаждения, я не могу предоставить фото расположения всех элементов на плате. Из того, что можно увидеть не снимая СО — это только используемая модель чипов памяти, которыми набран общий объем в 3GB. Таковыми являются чипы SK Hynix c маркировкой H5GQ2H24AFR-R0C.
Набор интерфейсов, которые имеются у R9280-DC2T-3GD5 для подключения мониторов, на текущий момент времени можно назвать стандартным. Он включает в себя 1 x HDMI, 1 x Display Port, 1 х DVI-D и 1 x DVI-I.
Длина видеокарты без учета рамки крепления к корпусу составляет приблизительно 28,5 см.

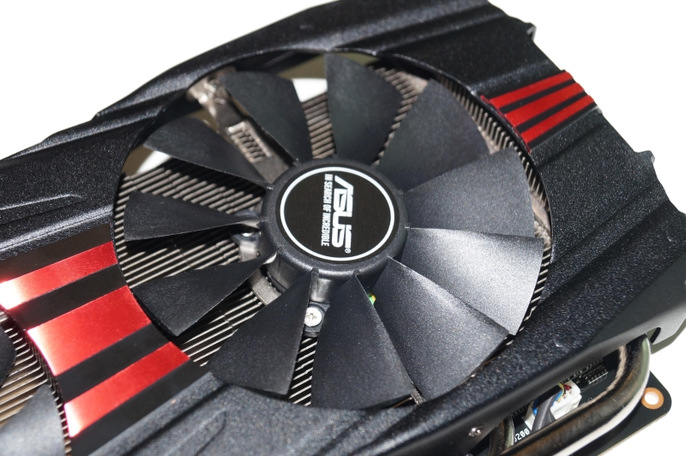

Для охлаждения радиатора в области GPU используется эксклюзивный вентилятор CoolTech. Эта гибридная конструкция позволяет сочетать в себе тишину и высокую эффективность охлаждения. Второй же вентилятор оставили обычным.
Для определения возможностей видеокарты будет использован набор состоящий из нескольких популярных игр и бенчмарков, в некоторых случаях будет проводиться сравнение с ранее тестируемой мной видеокартой Gigabyte GV-R929OC-4GD. Учитывая конфигурацию тестового стенда возможности видеокарты ничего ограничивать не будет. На момент тестирования была установлена последняя доступная версия драйвера AMD 14.9.
Тестовый стенд:
● Корпус: Corsair Obsidian 750D (3 x Thermalright X-Silent 140);
● Процессор: Intel i7-3930K, 4 GHz;
● Система охлаждения процессора: Corsair H110 (2 x Noctua NF-A14 FLX);
● Мат. плата: ASUS P9X79 Pro;
● Оперативная память: Corsair Dominator Platinum, 4 x 8GB, 1866 MHz;
● Накопители: Corsair Neutron GTX 240GB + Seagate ST1000DM003;
● Блок питания: Corsair AX760i;
● Монитор: LG 24EB23PY, 1920х1200.
Синтетика:
Unigine Heaven Benchmark 4.0

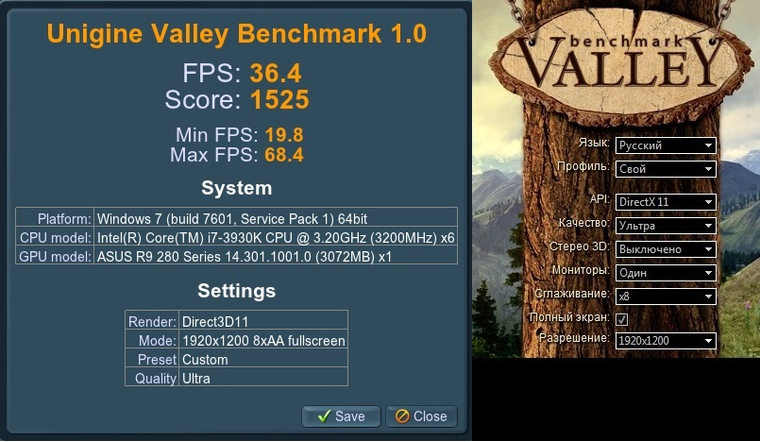

Unigine Valley Benchmark 1.0
3DMark, в бенчмарках Ice Storm и Fire Strike были применены профили Extreme.
Игры:

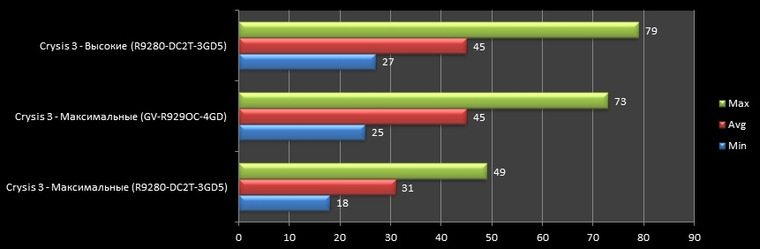

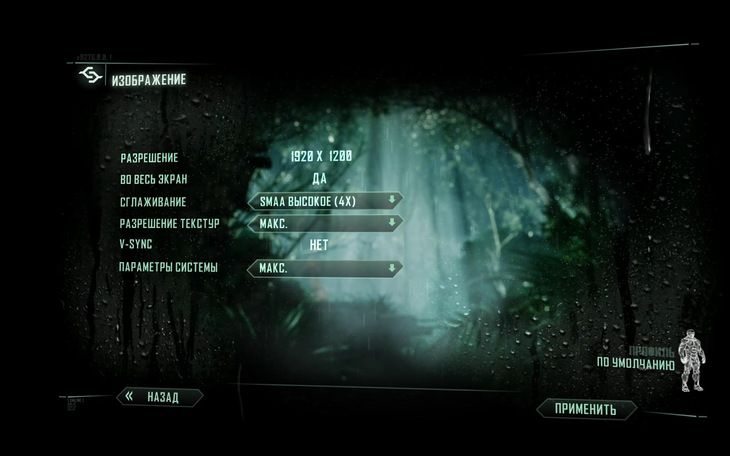

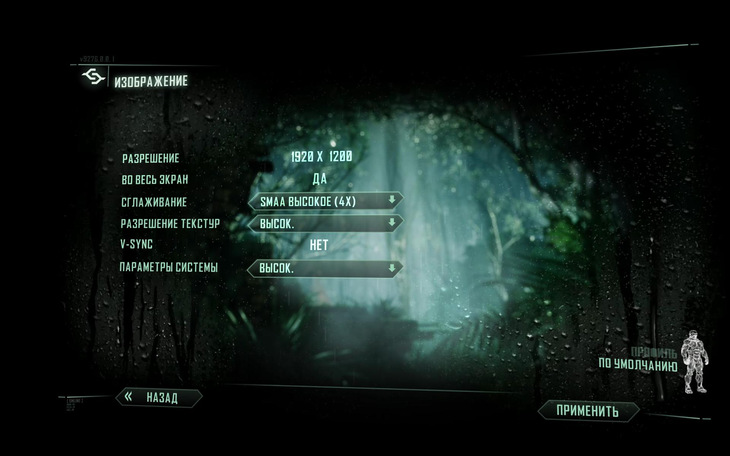

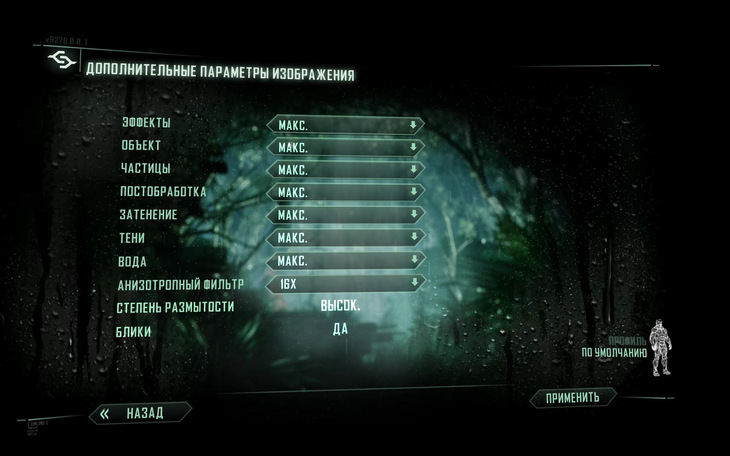

Crysis 3

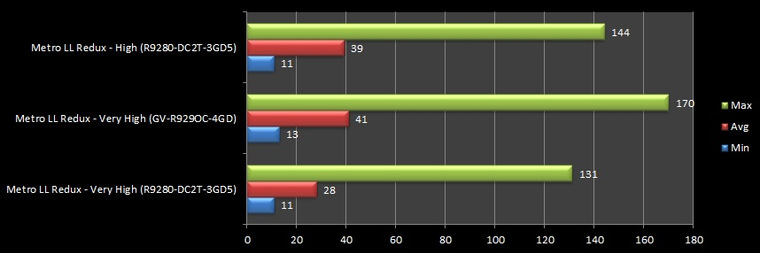

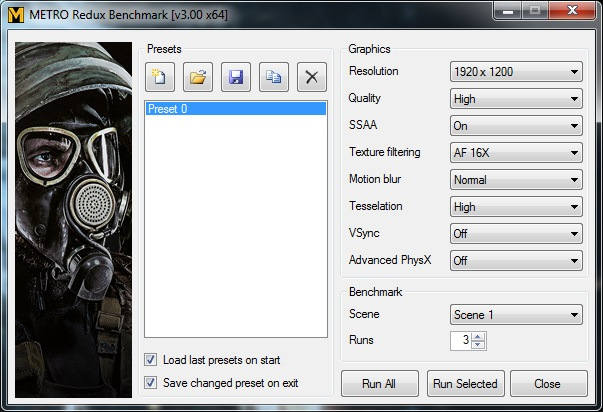

Metro Last Light Redux
Sleeping Dogs
Tomb Raider 2013
Теперь о разгоне. Решив попробовать испытать возможности видеокарты в нестандартном режиме работы, мне удалось добиться повышения частоты GPU на 145MHz и памяти на 75MHz (300MHz). Для осуществления разгона использовалось ПО MSI Afterburner.

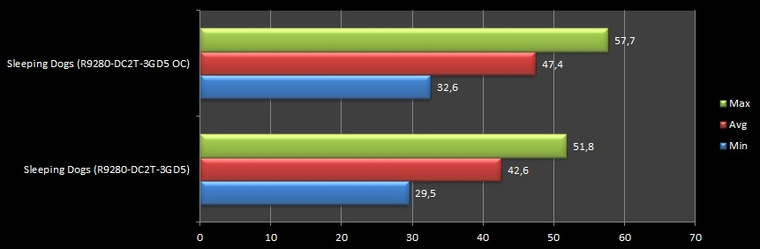

Sleeping Dogs, настройки графики как и в первом случае — максимальные.

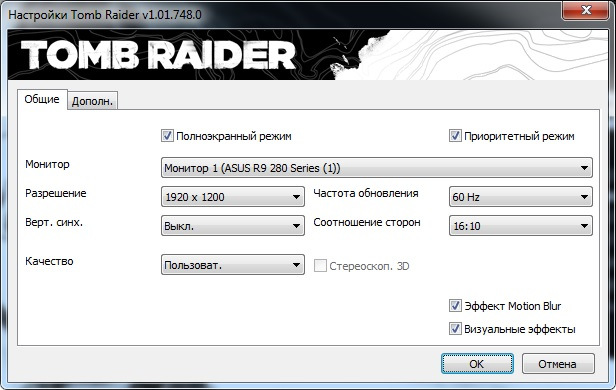

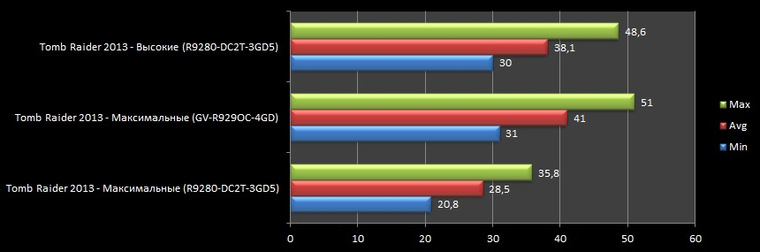

Tomb Raider 2013, высокие настройки графики.

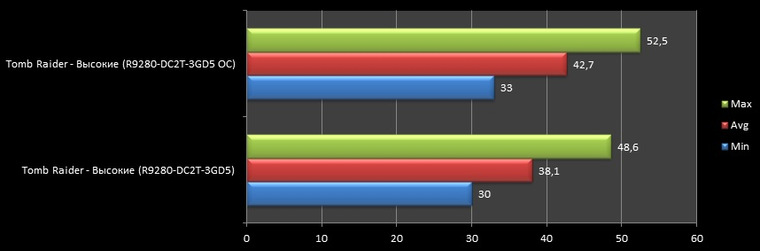

Так произведенное повышение частот позволило видеокарте увеличить показатели FPS в двух вышеуказанных играх при тех же настройках графики на 8-12% относительно изначальных показателей.

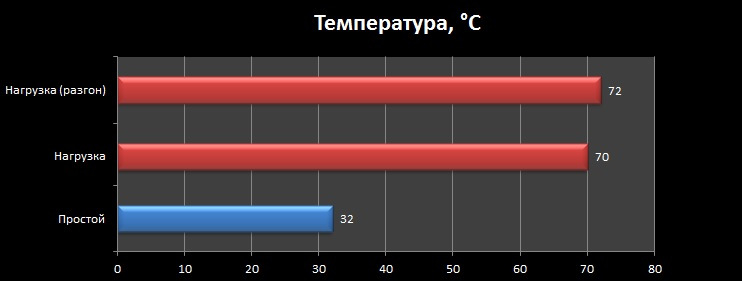

Система охлаждения и температуры.
С фирменной системой охлаждения DirectCU II я знаком давно и считаю эту систему охлаждения одной из лучших. В этом случае с R9280-DC2T-3GD5 DC2 показала себя достойно. Предлагаю ознакомиться с графиками температур и скорости вращения вентиляторов. Для осуществления нагрузки использовалось ПО FurMark, в простонародье — бублик, а для замера температур — GPU-Z.
Так, в состоянии простоя при комнатной температуре
23-24°C температура GPU составила 32°C, а скорость вращения вентиляторов составила
1000RPM. В простое карту на фоне работающих корпусных вентиляторов ПК не слышно вообще. В нагрузке температура составила 70°C, вентиляторы при этом разогнались только до 38% от максимально возможного значения, что составило
1620RPM. После повышения частот был проведен повторный замер температуры в нагрузке и что удивительно, температура возросла совсем незначительно и по прошествии получасового теста в FurMark зафиксировалась на отметке в 72°C, скорость вращения вентиляторов при этом составляла
1680RPM, что в плане создаваемого шума практически не отличается от первоначального значения.
Этой видеокартой я доволен полностью. Достаточно высокая производительность, чтобы обеспечить вам возможность поиграть на максимальных либо близким к таковым настройкам графики (при условии использования монитора с разрешением не сильно превышающим FullHD). Фирменная система охлаждения со своей задачей справляется отлично. Карта имеет неплохой разгонный потенциал, благодаря которому производительность видеокарты в играх в среднем возрастает на 10%. И при всем этом СО не создает лишних шумов и не доставляет дискомфорта. Минусом может выступать только энергопотребление видеокарты. Оно значительно отличается в большую сторону если его сравнивать со значениями энергопотребления новинок от "зеленого" конкурента базирующихся на чипе Maxwell.
Плюсы:
● Тихая и эффективная система охлаждения;
● Неплохой разгонный потенциал;
● Наличие небольшого заводского разгона;
Минусы:
Выражаю благодарность администрации "Клуба Экспертов" и компании AMD за предоставленный приз в рамках программы "Контент за призы".
Содержание
Таити, вот такие они вот, Таити! «Вы не были на Таити?» А зря, там такие «Радеоны» выращивают! Особенно будут рады владельцы Radeon HD 7970: был топовый ускоритель за очень большие деньги, а превратился в середнячка за 300 долларов с невыразительным названием R9 280X. Впрочем, за годы нахождения на рынке любой топовый продукт постепенно становится надоевшим, выходят новые игры, где требования к графике растут. Вот и переползает бывший король на роль в лучшем случае министра.
Хотя, по правде говоря, с новой ценой бывший HD 7970 GHz (с новым именем R9 280X) выглядит очень и очень привлекательно, ведь по сути все его характеристики все равно удовлетворяют современным потребностям геймеров. Ну да, пусть не получится играть в нашумевший BF4 в Ultra HD-разрешении — так и Full HD достаточно. Объем памяти в 3 гигабайта также вполне современен.
Быстренько глянем на справочники, помогущие новичкам разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров, и идем дальше.
- Руководство покупателя игровой видеокарты.
- Справочник по AMD Radeon R7 и R9
- Справочник по Nvidia Geforce GTX 6xx/7xx
Мы еще в марте 2013 года изучали предшественника данной карты в лице Asus Matrix Platinum Radeon 7970 GHz, однако сегодняшний материал представляет самостоятельный интерес: ведь за прошедшее время и конкуренты поменялись, и тесты новые появились. Так что исследование обещает быть полноценным.
Итак, что мы имеем.
Плата
| Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|
|  |
| Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|
| Картa имеeт 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E | Reference card AMD Radeon R9 280X |
 |  |
| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E | Reference card AMD Radeon R9 280X |
 |  |
Я еще раньше отмечал, что ускоритель имеет уникальный дизайн, значительно отличающийся от эталонного.
Переделано практически все, и в первую очередь — силовой блок. Схема питания ядра стала 16-фазной (!) вместо 4-фазной у эталонного дизайна. Всё это дает большие возможности для оверклокинга и вообще тонкой настройки работы ядра, поскольку можно менять вольтажи с ювелирной точностью. Кстати, для этого Asus выпускает соответствующую утилиту GPU Tweak, идущую в комплекте поставки и доступную на веб-сайте компании. О работе с ней мы уже писали.
В качестве альтернативного метода оверклокинга на карте имеется набор кнопок в хвостовой части, нажатие на каждую из которых приводит к повышению или понижению напряжения ядра. Для визуальной информации о перегрузке или недогрузке GPU на плате имеется световой индикатор в виде слова Matrix, который меняет цвет в зависимости от нагрузки на GPU.
Набор гнезд весьма разнообразный: 2 порта DVI (один из которых Single-Link и совместим с выводом на VGA, а второй — Dual-Link и совместим с выводом на HDMI) и 4 DisplayPort, поэтому суммарно можно подключить 4 приемника с DP либо два с DVI, а также комбинации VGA/HDMI/DVI. Специальный переключатель на верхнем торце карты как раз активизирует ту или иную комбинацию гнезд вывода. Схема переключения приведена на коробке.
Нижнее DVI-гнездо включается в режим Dual-Link только в случае отключения одного из DP (которых суммарно остается три). Если надо иметь одновременно 4 DP, то тогда оба гнезда DVI могут работать только в режиме Single-Link, позволяя выводить картинку с максимальным разрешением 1920×1200. Верхнее DVI-гнездо всегда работает в режиме Single-Link и совместимо с VGA (d-Sub).
Напомним, что ускорители серии Radeon обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также следует напомнить, что ускорители этого семейства могут выводить картинку одновременно на 4 монитора. Впрочем производительности этого ускорителя уже может не хватить для полноценной игры на 4 мониторах в режимах Full HD каждый, и об этом следует подумать перед покупкой.
Видеокарта требует дополнительного питания в виде двух 8-контактных гнезд.
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления;
- 2048×1536@85 Гц — по аналоговому интерфейсу;
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).
Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.
О системe охлаждения.
| Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E |
|---|
СО состоит из двух массивных радиаторов, соединенных меж собой тепловыми трубками. Один из радиаторов прижимается своей медной подошвой к ядру. Таким образом, тепло разносится трубками по ребрам радиаторов, которые сверху накрыты массивным кожухом с двумя вентиляторами, созданными по специальной технологии, снижающей уровень шума.
Микросхемы памяти и силовые транзисторы не охлаждаются, но при этом в комплект поставки входит отдельный радиатор для силовых транзисторов. Его могут использовать оверклокеры для получения более эффективного охлаждения при значительном отклонении напряжения от номинала.
В целом система охлаждения получилась действительно совсем малошумной (несмотря на то, что обороты вентиляторов превышали значение 1900 об/мин, особая конструкция вентиляторов делает их практически бесшумными на подобной частоте вращения), и потому ускоритель может понравиться всем.
Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:
| Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E |
|---|
 |
Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 76 градусов по ядру, что для такого рода ускорителей очень хороший результат, учитывая еще и малошумный кулер.
Теперь о комплектации.
Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.
| Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E |
|---|
| Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта.
BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Благодарим компанию AMD за предоставление лицензионного продукта.
3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).
Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.
Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.
Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.
Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.
Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Выводы
Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на середину декабря 2013 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).
Рейтинг 3D-ускорителей iXBT.com
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 11 | GTX 770 2048 МБ, 1046—1075/7000 | 900 | 205 | 439 |
| 12 | Asus R9 280X 3072 МБ, 1100/1100/6400 | 890 | 212 | 420 |
| 14 | GTX 680 2048 МБ, 1000—1100/6000 | 860 | 170 | 505 |
| 15 | R9 280X 3072 МБ, 1050/1050/6000 | 850 | 202 | 420 |
| 16 | HD 7970 GHz 3072 МБ, 1050/1050/6000 | 850 | 205 | 414 |
| 18 | GTX 670 2048 МБ, 915—1030/6000 | 780 | 190 | 410 |
| 20 | HD 7950 3072 МБ, 850/850/5000 | 710 | 228 | 312 |
Как видите, ускорителю Asus не хватило совсем чуть-чуть, чтобы сравняться с конкурентом в лице Geforce GTX 770. И понятно, что рассматриваемый вариант Asus опережает среднестатистический R9 280X из-за повышенных частот работы.
А теперь давайте посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):
Рейтинг полезности (возможности/цена)
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 14 | HD 7950 3072 МБ, 850/850/5000 | 228 | 710 | 312 |
| 18 | Asus R9 280X 3072 МБ, 1100/1100/6400 | 212 | 890 | 420 |
| 21 | HD 7970 GHz 3072 МБ, 1050/1050/6000 | 205 | 850 | 414 |
| 23 | GTX 770 2048 МБ, 1046—1075/7000 | 205 | 900 | 439 |
| 24 | R9 280X 3072 МБ, 1050/1050/6000 | 202 | 850 | 420 |
| 25 | GTX 670 2048 МБ, 915—1030/6000 | 190 | 780 | 410 |
| 26 | GTX 680 2048 МБ, 1000—1100/6000 | 170 | 860 | 505 |
Если не учитывать уже уходящий с рынка Radeon HD 7950, то ускоритель Asus Matrix Platinum Radeon R9 280X является самым полезным для покупки внутри своей ценовой группы.
Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E — отличное решение для любителей разгона (наш экземпляр «погнался» до уровня 1220 МГц по ядру и 7200 МГц по памяти, работая при этом стабильно и почти бесшумно!), а также для всех, кто хочет мощный и стильный 3D-ускоритель в пределах цены 300—380 долларов (любителям моддинга может к тому же понравиться «цветовая сигнализация» карты, меняющая цвет в зависимости от нагрузки на ядро).
Конечно, этот продукт имеет весьма громозкие размеры, поэтому перед покупкой следует померить пространство внутри системного блока и оценить возможности своего БП: он должен быть не менее 600 Вт, а также иметь 8-контактные «хвосты» питания (во всяком случае, разветвителей и переходников питания в комплекте поставки карты нет).
В целом, учитывая изменившиеся реалии в плане снижения цен и выхода конкурентов, мы можем сказать, что данный продукт, с тех пор как он перестал быть HD 7970 GHz и стал R9 280X, получил дополнительные плюсы и выглядит просто отлично. Подчеркнем, что речь пока идет о ценовой нише 300-380 долларов (в ближайшее время цены должны упасть до 300 долларов и приблизиться к рекомендуемым 299).
Уточнение: в течение декабря цены скакнули вверх и стали очень далеки от рекомендованных AMD для R9 280X. Возможно, к моменту прочтения вами этой статьи ситуация изменится в положительную сторону, цены сейчас имеют тенденцию сильно колебаться из-за неравномерного спроса, а также пока еще немногочисленных поставок на рынок. В то же время цена на GTX 770 сильно упала, сделав этот ускоритель намного более привлекательным.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за декабрь 2013 года) получила награду карта:
- Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E
Также в номинации «Отличная поставка» (за декабрь 2013 года) мы награждаем карту:
- Asus Matrix Platinum Radeon R9 280X 3072 МБ 384-битной GDDR5 PCI-E
