Зачастую при сборке домашней системы с самым широким кругом задач пользователь становится перед выбором: так ли ему нужна возможность разгона процессора или на этом можно сэкономить и вложить больше средств, к примеру, в покупку более производительной видеокарты для игр. И если вы выбираете второй вариант, то покупка материнской платы на флагманском Intel Z270 будет абсолютно нецелесообразна, так как при схожих функциональных возможностях с моделями на других чипсетах она обойдется вам дороже из-за поддержки разгона.
В таком случае можно рассмотреть модели, к примеру, на Intel H270, об одной из которых мы и поговорим в данном обзоре. ASUS PRIME H270-PRO предлагается по средней стоимости порядка $129, что в современных реалиях не так уж и дорого. В особенности если принять во внимание ее весьма достойное оснащение. Конечно же, данная новинка далеко не флагман, поэтому производителю пришлось пойти на ряд компромиссных решений. Давайте же выясним, достойна ли она вашего внимания?
Спецификация
ASUS PRIME H270-PRO
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)
1 x PCI Express 3.0 x16 (в режиме х16)
1 x PCI Express 3.0 x16 (в режиме х4)
2 x PCI Express 3.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)
1 x M.2 Socket 3 (M.2 2242, M.2 226, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x2)
6 x SATA 6 Гбит/с
Intel Optane Memory Ready
1 x Intel WGI219V (10/100/1000 Мбит/с)
8-канальный кодек Realtek ALC887
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
1 x разъем водоблока СВО (4-контактный)
2 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Алюминиевый радиатор на элементах подсистемы питания
Внешние порты I/O
1 x DisplayPort
2 x USB 3.1 Gen 1
1 х USB 3.1 Gen 1 Type-C
2 x USB 3.1 Gen 2
Внутренние порты I/O
2 x USB 3.1 Gen 1, каждый с поддержкой подключения двух USB 3.1 Gen 1
2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
ASUS PRIME H270-PRO поставляется в стандартной картонной коробке с приятным и информативным оформлением. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.
Комплект поставки полностью соответствует невысокой стоимости новинки и включает в себя только самое необходимое, а именно:
- диск с драйверами и утилитами;
- набор бумажной документации;
- два кабеля SATA;
- набор крепежных винтов для накопителей M.2;
- заглушку интерфейсной панели.
Дизайн и особенности платы
Даже при первом взгляде на новинку, ее принадлежность к относительно доступным моделям легко определить благодаря печатной плате коричневого цвета и простым радиаторам на пластиковых клипсах. Немного освежает ее облик только уже привычный нам по другим моделям узор из белых полос. Чего еще можно требовать от устройства с ценником порядка $130?

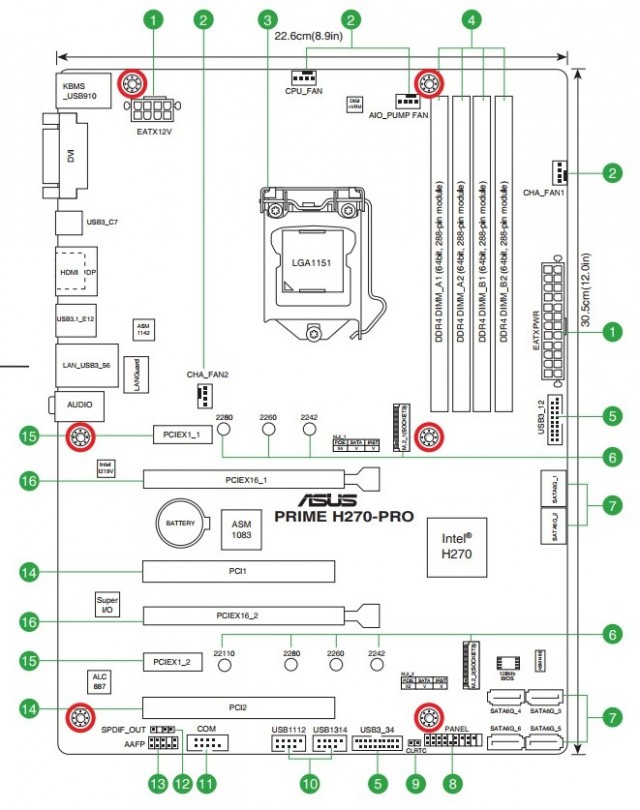

Что же касается компоновки и удобства сборки системы, то в глаза сразу бросается перпендикулярное расположение четырех портов SATA 6 Гбит/с, однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI, что, согласитесь, маловероятно. А вот из-за отсутствия крепежных отверстий по правому краю текстолита придется быть более аккуратным при подключении основного кабеля питания и соседствующих компонентов.
Взглянув на обратную сторону, можно отметить стандартную опорную пластину процессорного разъема, а также упомянутые выше пластиковые клипсы крепления радиаторов системы охлаждения. Подобный способ крепления не является недостатком для решений, не рассчитанных на разгон, а соответственно, и экстремальные нагрузки.
В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel H270 реализована поддержка четырех внутренних портов USB 2.0 и двух внешних. Что же касается USB 3.1 Gen 1, то их семь: четыре внутренних и три внешних, один из которых выполнен в формате USB Type-C.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, первый слот M.2 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. В свою очередь второй слот M.2 («M.2_2») делит пропускную способность с другим портом SATA 6 Гбит/с («SATA_6»).
Системная плата ASUS PRIME H270-PRO оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.1 Gen 1.
Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один из которых отводит тепло от чипсета Intel H270, тогда как второй накрывает элементы подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 32,2°C;
- радиатор на элементах подсистемы питания процессора – 46,5°C;
- дроссели подсистемы питания – 62°C.
Как видим, проблем с перегревом в процессе работы возникнуть не должно, учитывая отсутствие возможности разгона, а значит, и экстремальных нагрузок.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Для расширения функциональности ASUS PRIME H270-PRO у пользователя есть в распоряжении шесть слотов:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме x16);
- PCI;
- PCI Express 3.0 x16 (в режиме x4);
- PCI Express 3.0 x1;
- PCI.
Поскольку чипсет Intel H270 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний разъем PCI Express 3.0 x16, тогда как пропускная способность второго ограничена четырьмя чипсетными линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.
Пара слотов PCI реализована при помощи моста ASMedia ASM1083.
Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.
За работу двух портов USB 3.1 Gen 2 отвечает контроллер ASMedia ASM1142.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

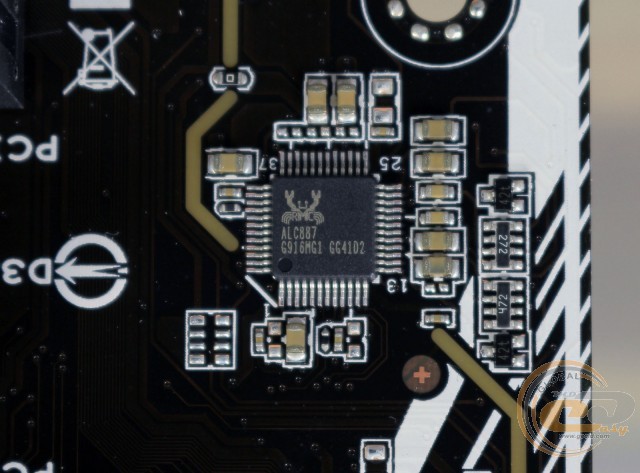

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя конденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

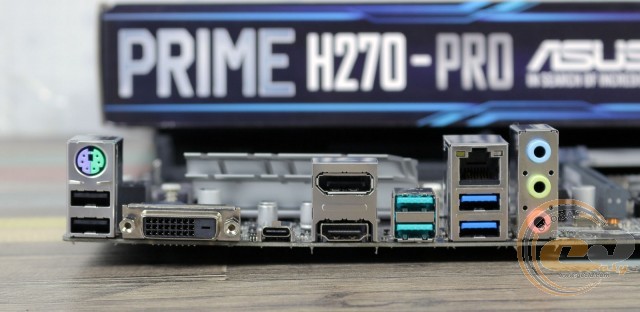

На интерфейсную панель тестируемой модели выведены следующие порты:
- 1 х PS/2 Combo;
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x DVI-D;
- 1 x RJ45;
- 2 x USB 3.1 Gen 2;
- 2 x USB 3.1 Gen 1;
- 2 x USB 2.0;
- 1 х USB 3.1 Gen 1 Type-C;
- 3 x аудиопорта.
Интерфейсная панель новинки выгодно отличается наличием семи портов USB, включая пару высокоскоростных USB 3.1 Gen 2 и одного USB 3.1 Gen 1 Type-C. Дополнительно отметим три видеовыхода и возможность вынести на заднюю панель порт COM. Что же касается недостатков, то к таковым можно отнести разве что неудобное подключение многоканальной акустики.
У ASUS PRIME H270-PRO имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии четыре 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, один − для водоблока СВО, в то время как еще пара предназначена для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона
Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.

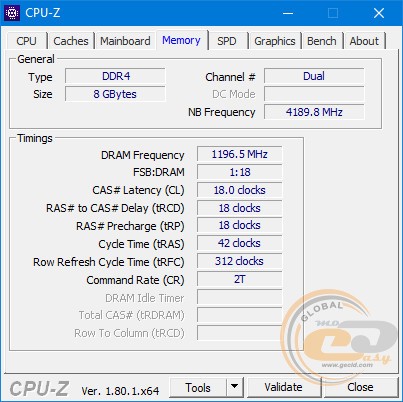

Тестирование
Для проверки возможностей ASUS PRIME H270-PRO использовалось следующее оборудование:
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable
 |
