Мы уже рассмотрели довольно много плат на новом чипсете Intel Z270. Но в январе этого года компания Intel анонсировала не один, а несколько новых чипсетов 200-й серии, включая H270, B250, Q250 и Q270. По рангу все они стоят ниже топового Z270, но ведь далеко не всем нужны топовые решения. Так что в этот раз мы рассмотрим недорогую плату Asus Prime B250M-K на чипсете Intel B250.
Комплектация и упаковка
Плата Asus Prime B250M-K поставляется в компактной по размерам коробке, на которой традиционно расписаны все ее особенности.
Комплект поставки в данном случае в точности соответствует понятию бюджетного решения. Собственно, в коробке есть лишь инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами и заглушка для задней панели платы.
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus Prime B250M-K приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Форм-фактор
Плата Asus Prime B250M-K выполнена в форм-факторе microATX (226×185 мм), а для ее монтажа в корпус предусмотрено шесть отверстий.
Чипсет и процессорный разъем
Плата Asus Prime B250M-K основана на чипсете Intel B250 и поддерживает только процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.
Память
Для установки модулей памяти на плате Asus Prime B250M-K предусмотрено только два DIMM-слота (в бюджетном решении экономят на всем). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 32 ГБ (при использовании модулей емкостью по 16 ГБ).
Слоты расширения
Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Prime B250M-K имеется 1 слот PCI Express 3.0 x16, 2 слота PCI Express 3.0 x1 и 1 разъем M.2.
Слот PCI Express 3.0 x16 реализован с использованием 16 линий PCIe 3.0 процессора. Собственно, наличие только одного слота PCI Express 3.0 x16 здесь вполне логично — было бы просто верхом абсурда увидеть на бюджетной плате два таких слота, тем более что без дополнительной логики на платах с чипсетом Intel B250 все 16 процессорных портов PCIe 3.0 группируются только в один порт PCIe 3.0 x16.
Два слота PCI Express 3.0 x1 реализованы с использованием двух чипсетных портов PCIe 3.0.
Разъем M.2 позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.
Видеоразъемы
Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы DVI-D и VGA (D-Sub). На наш взгляд, набор видеовыходов если и не странный, то спорный. Возможно, производитель намекает на то, что такие платы покупают только пользователи с древними мониторами c разъемом D-Sub. Кстати, напомним, что чипсет нативно не поддерживает VGA-видеовыход, и для его реализации используется чип Realtek RTD 2166.
SATA-порты
Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel B250 контроллера. Все SATA-порты — вертикального типа. Они не поддерживают возможность создания RA >
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и шесть портов USB 2.0.
Все USB-порты реализованы на базе чипсета Intel B250 (чипсет поддерживает до 12 портов USB, из которых 6 портов могут быть портами USB 3.0). Два порта USB 2.0 и четыре порта USB 3.0 вынесены на заднюю панель платы.
Для подключения еще четырех портов USB 2.0 на плате есть два разъема (по два порта на разъем). Два дополнительные порта USB 3.0 также подключаются через разъем на плате.
Сетевой интерфейс
Для подключения к сети на плате Asus Prime B250M-K имеется гигабитный сетевой контроллер Realtek RTL8111H. Этот контроллер задействует для подключения чипсетный порт PCIe.
Как это работает
Напомним, что чипсет Intel B250 имеет 25 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. (в чипсете Intel Z270 30 HSIO портов). Это 6 портов USB 3.0, 12 портов PCIe и 6 портов SATA (еще один HSIO порт закреплен за сетевым контроллером физического уровня).
А теперь посмотрим, как все это реализовано в варианте платы Asus Prime B250M-K.
Для разъема M.2 требуется 4 чипсетных порта PCIe 3.0. Кроме того, два слота PCI Express 3.0 x1 и гигабитный сетевой контроллер — это еще 3 порта PCIe. В результате получаем, что требуется 7 чипсетных портов PCIe, то есть, меньше того, что может дать чипсет. Если учесть еще 6 портов USB 3.0 и 6 отдельных порта SATA 6 Гбит/с, получим, что всего потребуется 18 портов HSIO (один порт HSIO конфигурируется либо как SATA-порт, либо как порт PCIe, поскольку один SATA-порт разделяется с разъемом M.2). Как видим, все очень просто.
Блок-схема платы Asus Prime B250M-K показана на рисунке.
Казалось бы, даже скромные возможности чипсета Intel B250 реализованы в данном случае не в полной мере, вполне можно было бы добавить еще что-нибудь, места на текстолите уж точно полно. Правда, еще один разъем M.2 добавить не получится (чипсет Intel B250 поддерживает только один накопитель PCIe x4), но сетевой контроллер или контроллер USB 3.1 — вполне. Однако тогда это будет уже не бюджетный вариант платы начального уровня.
Дополнительные особенности
Собственно, о чем это мы? Ну какие дополнительные возможности могут быть у бюджетной платы? Да никаких. Пожалуй, единственное, что можно с натяжкой трактовать, как дополнительная особенность, это наличие подсветки контура, отделяющего зону аудиотракта. С обратной стороны платы вдоль этого полупрозрачного контура расположены светодиоды желтого свечения, которые заодно подсвечивают и всю плату с обратной стороны.
Система питания
Плата Asus Prime B250M-K имеет 24-контактный и 4-контактный разъемы для подключения блока питания.
Регулятор напряжения питания процессора 5-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1401. В каналах питания, если мы не ошибаемся, используются MOSFET-транзисторы SIRA RA14 и RA12 компании Vishay.
Система охлаждения
Система охлаждения платы Asus Prime B250M-K состоит всего из одного тонюсенького радиатора на чипсете. Элементы регулятора напряжения питания процессора радиаторами не прикрыты.
Помимо этого на плате имеется два четырехконтактных разъема для подключения вентиляторов.
Аудиоподсистема
Аудиоподсистема платы Asus Prime B250M-K очень простая и основана на аудиокодеке Realtek ALC887.
Элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.
На задней панели платы предусмотрено три аудиоразъема типа миниджек (3,5 мм).
На данный момент самым младшим набором системной логики Intel 200-й серии для платформы Socket LGA1151 является Intel B250, и именно в его сторону стоит смотреть, если вы подыскиваете простую и надежную основу для вашей новой системы. В особенности, если для вас чужды такие понятия, как разгон и мультиграфические связки, а требуется просто современный ПК для решения повседневных задач.
В данном обзоре мы поговорим о материнской плате ASUS PRIME B250M-K, которая является одной из самых доступных в линейке компании ASUS на упомянутом чипсете и предлагается всего за $77. Давайте же выясним, в каких случаях стоит рассматривать ее к покупке, а когда лучше немного подкопить и приобрести более дорогое решение.
Спецификация
ASUS PRIME B250M-K
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151
2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)
1 x PCI Express 3.0 x16
2 x PCI Express 3.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)
6 x SATA 6 Гбит/с
1 x Realtek RTL8111H (10/100/1000 Мбит/с)
8-канальный кодек Realtek ALC887
1 х 24-контактный разъем питания ATX
1 x 4-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
1 x разъем подключения системного вентилятора (4-контактный)
Алюминиевый радиатор на чипсете
Внешние порты I/O
4 x USB 3.1 Gen 1
Внутренние порты I/O
1 x USB 3.1 с поддержкой подключения двух USB 3.1 Gen 1
2 x USB 2.0 с поддержкой подключения четырех USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
ASUS PRIME B250M-K поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME, которая отличается хорошим информационным наполнением.
Комплект поставки полностью соответствует невысокой стоимости модели и включает в себя:
- диск с драйверами и утилитами;
- набор бумажной документации;
- два кабеля SATA;
- набор крепежных винтов для накопителя M.2;
- заглушку интерфейсной панели.
Дизайн и особенности платы
Достаточно даже беглого взгляда на ASUS PRIME B250M-K, чтобы понять ее отношение к бюджетному сегменту. В глаза сразу бросается и печатная плата коричневого цвета, и радиатор на чипсете простейшей конструкции, а также отсутствие охлаждения на элементах подсистемы питания процессора. Однако ожидать иного подхода к оформлению платы за $77 было бы странно.
Приятным бонусом является наличие LED-подсветки, однако это не ASUS AURA Sync, а более простой вариант в виде подсвечивающейся полосы в области звуковой подсистемы, которая горит желтым цветом.

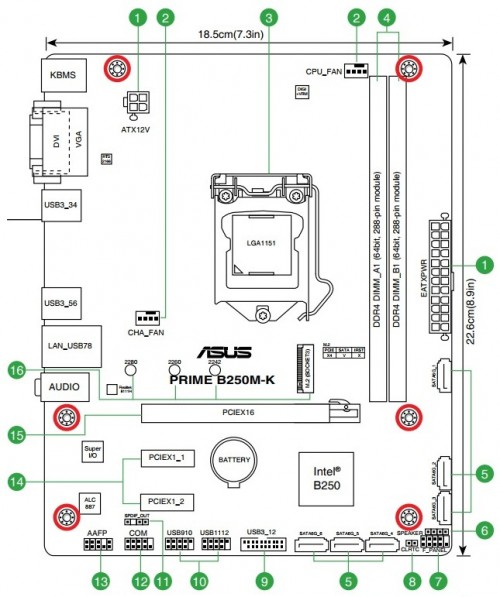

Что же касается компоновки и удобства сборки системы, то в глаза сразу бросается перпендикулярное расположение портов SATA 6 Гбит/с. Поэтому в случае установки габаритной видеокарты с трехслотовой системой охлаждения доступ к ним может быть затруднен. Если же кулер будет занимать два слота, то доступ будет усложнен только к одному SATA 6 Гбит/с. К расположению остальных элементов претензий у нас не возникло.
Взглянув на обратную сторону ASUS PRIME B250M-K, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс, что является распространенным решением для материнских плат, не предназначенных для разгона и не подверженных высоким нагрузкам.
В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel B250 реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних. Что же касается USB 3.1 Gen 1, то их также шесть: два внутренних и четыре внешних.
Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с. Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя.
Системная плата ASUS PRIME B250M-K оснащена всего двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.
Система охлаждения состоит из одного алюминиевого радиатора, который отводит тепло от чипсета Intel B250. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 41,3°C;
- дроссели подсистемы питания – 77,4°C.
Как видим, на элементах подсистемы питания отсутствуют радиаторы, однако принимая во внимание отсутствие возможности разгона, а значит, и экстремальных нагрузок, проблем с их перегревом в процессе работы не возникнет.
Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Для расширения функциональности ASUS PRIME B250M-K у пользователя есть в распоряжении три слота:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1.
Таким образом, имеется возможность установить только одну видеокарту и пару дополнительных плат расширения, однако расположение слотов не самое оптимальное, ведь если видеокарта будет трехслотовой, то доступа к обеим PCI Express 3.0 x1 не будет.
Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.
Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя конденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

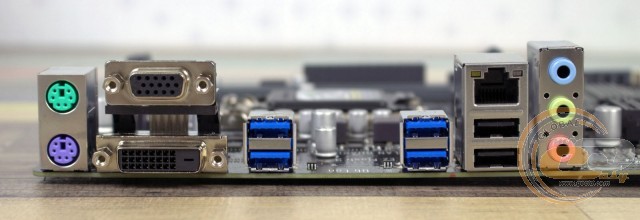

На интерфейсную панель тестируемой модели выведены следующие порты:
- 2 х PS/2;
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 x USB 2.0;
- 3 x аудиопорта.
Интерфейсная панель выгодно отличается наличием шести портов USB и двумя видеовыходами. Также не стоит забывать о возможности вынести на заднюю панель COM-порт. Что же касается недостатков, то можно выделить неудобное подключение многоканальной акустики.
У ASUS PRIME B250M-K имеются достаточно скромные возможности для организации охлаждения внутри системного корпуса. В наличии всего пара 4-контактных разъемов для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, в то время как второй предназначен для системной вертушки.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона
Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.
Тестирование

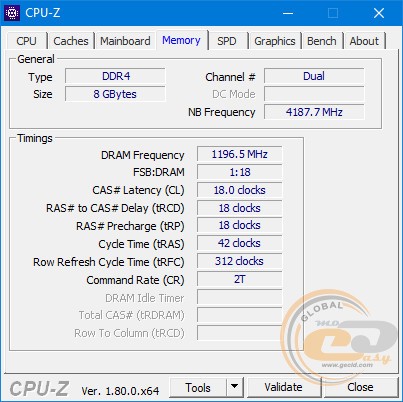

Для проверки возможностей ASUS PRIME B250M-K использовалось следующее оборудование:
Intel Core i7-7700K (Socket LGA1151, 4,2 ГГц, L3 8 МБ)
Turbo Boost: enable
«>
