Производитель  |
Фирма, которая произвела данную материнскую плату.
Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.
Процессор
На данный момент основными производителями процессоров являются Intel и AMD.
Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.
Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.
Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.
Чипсет
| Производитель чипсета материнской платы |
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.
BIOS/EFI
BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.
Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.
EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).
Оперативная память
DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.
Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.
На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.
На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.
DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.
DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.
DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.
DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.
DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.
DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.
SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.
DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.
Максимальная частота оперативной памяти, которую поддерживает материнская плата.
Минимальная частота оперативной памяти, которую поддерживает материнская плата.
Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.
Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.
Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.
ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).
Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.
Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.
PCI/Видеокарта
AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.
PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!
SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).
SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.
CrossFire X – последняя версия CrossFire.
Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.
Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.
Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.
Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.
Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.
Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.
Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!
PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.

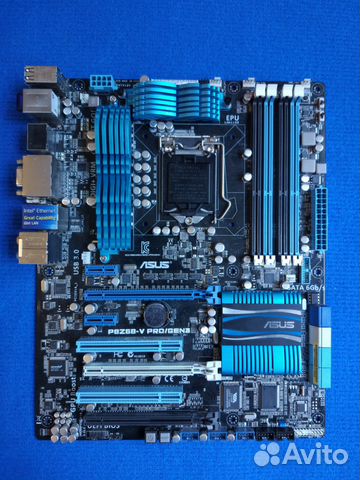

Одна из топовых материнских плат под socket1155. Отличное соотношение цены и качества среди материнских плат на 1155 и Z68.
Отлично подходит для разгона, гейминга или майнинга. Легко разгонит любой совместимый процессор i5 и i7. Ничем не уступит лучшим платам на логике z77.
На борту: Sata 3, USB 3.0, PCI-Express 3.0, Quad-GPU SLI, Quad-GPU CrossFireX, встроенный модуль Bluetooth (V2.1+EDR), 8-канальный HD-кодек и Optical S/PDIF.
Надежна. 100% работоспособность.
При покупке возможна проверка с вашим процессором и памятью. Гарантия 3 месяца.
Возможно получить хорошую скидку, если принесёте одну или несколько нерабочих материнских плат на socket 1156, 1155, 1150, 1151, 1366, 2011, 2011-3. Можно несколько нерабочих материнок поменять на рабочую с гарантией!
Аналог rampage, rog, strix, hero, maximus, z77, p67.
Самой производительной на сегодня микропроцессорной архитектурой в десктопном и мобильном сегменте, несомненно, является Intel Sandy Bridge, которая была представлена еще в начале 2011 года. Одновременно с презентацией новой микроархитектуры вышли и наборы системной логики Intel 6-й серии, предназначенные для поддержки новых процессоров. Но, как выяснилось позже, компания Intel отложила выпуск своего самого функционального чипсета Intel Z68 Express до 11 мая, одновременно с которыми были представлены и твердотельные накопители серии Intel Solid State Drive 311. Двойная презентация вышла не спроста. Новая системная логика Intel Z68 Express получила поддержку SSD-кэширования «Smart Response Technology», для работы которой как раз и были предназначены диски серии Intel Larson Creek.
Сам же чипсет Intel Z68 Express можно представить в виде суммы Intel P67 Express и Intel H67 Express, так как он получил возможности разгона, характерные для чипсета Intel P67, и поддержку интегрированного в процессор GPU, свойственную для чипа Intel H67. Кроме того, новая платформа получила дополнительные, ранее не существующие, программные возможности в виде SSD-кэширования «Intel Smart Response Technology» и технологии LucidLogix Virtu, позволяющей динамически переключатся между встроенным графическим ускорителем Intel HD 2000/3000 и дискретной видеокартой. Многие пользователи ожидали появления функции разгона процессора за счет увеличения частоты системной шины, что позволило бы разгонять любые типы процессоров, но, к сожалению, подобного чуда так и не произошло. Поэтому градация между процессорами для разгона серии «K» и просто процессорами остается актуальной и для конфигураций на базе Intel Z68 Express.
Структурная сторона чипсета Intel Z68 отличается от Intel P67 в основном поддержкой встроенного GPU за счет наличия канала Intel FDI. Возможность же создания многовидеоускорительной связки в конфигурации x8+x8 или x8+x4+x4 PCI Express 2.0 теперь свойственна и еще для одного чипсета, что, конечно же, оценят продвинутые геймеры. В тоже время количество портов USB 2.0 и SATA изменений не претерпело – 14 портов USB 2.0 и шесть портов SATA, из которых два соответствуют более быстрой спецификации SATA 3.0. Количеством собственных линий PCI Express 2.0 системная логика Intel Z68 также не отличается от Intel P67 и Intel H67. Линий PCI Express всего восемь.
Сравнение наборов системной логики Intel 6-й серии для десктопных платформ:
Intel Active Managrment Technology
Intel Rapid Storage Technology 10
Каналов памяти/DIMM на канал
Поддержка интегрированного GPU
Портов SATA (6 Гб/c)
Intel Identity Protection Technology
Intel ME 7.0 FW Size
Как видим, наборы системной логики Intel Z68, Intel P67 и Intel H67 предназначены по большому счету для домашнего использования, поэтому несколько технологий корпоративного применения они не имеют. В тоже время эти чипсеты позволяют организовывать SATA RAID уровней 0, 1, 5 и 10.
Intel Smart Response Technology
Технология SSD-кэширования Intel Smart Response Technology была задумана для тех пользователей, которые пока еще не могут позволить себе приобрести более быстрый SSD-накопитель под системный раздел, но все-таки хотят ускорить работу дисковой системы. Подобное желание достигается путем использования жесткого диска в связке с небольшим по объему, но быстрым, SSD-накопителем для кэширования часто использующихся данных, которые в последствие считываются не с HDD, а с более быстрого SSD. Причем размер SSD-диска может составлять от 18,6 ГБ до 64 ГБ. Таким образом, пользователь может ускорить работу операционной системы и уменьшить время загрузки часто используемых приложений и игр.
В ряде случаев неудобно использовать очень ограниченный по размерам SSD-накопитель. Большой же твердотельный накопитель стоит достаточно дорого. Поэтому выгодней и удобней использовать небольшой SSD-диск для кэширования, не ограничивая себя размером основного раздела. Специально для этих целей были разработаны накопители серии Intel SSD 311 Larson Creek, которые построены на чипах SLC NAND, выполненных по нормам 34 нм техпроцесса. Для SLC-чипов характерна более высокая скорость записи по сравнению с MLC-чипами и большее число циклов перезаписи. Другой же стороной медали является большая стоимость дисков семейства Intel Larson Creek. Так, например, модель объемом всего 20 ГБ оценивается в 100 долларов, что не так уж и мало.
Включение SSD-кэширования осуществляется с помощью утилиты Intel Rapid Storage Technology версии 10.5 или более поздней. Но перед этим нужно установить операционную систему Windows Vista или Windows 7 на жесткий диск в режиме RAID, причем тома RAID для восстановления быть не должно.
Для активации кэширования в утилите Intel Rapid Storage Technology следует выбрать HDD, работу которого предполагается ускорить с помощью SSD.
Технология Intel Smart Response имеет два режима работы «Enhanced» (расширенный) и «Maximized» (максимальный). Расширенный режим «Enhanced» является более безопасным. В нем все записи система производит как бы «сквозь» SSD-накопитель на жесткий диск. При этом скорость записи ограничивается самым медленным устройством из этой пары, которым должен быть жесткий диск. При повторном чтении информации чтение производится с SSD-диска, сокращая, таким образом, время чтения.
Максимальный режим «Maximized» имеет другой алгоритм функционирования – запись изначально производится на SSD-накопитель, а через время переносится на основной накопитель. Поэтому скорость записи ограничивается уже возможностями твердотельного диска. Но в этом режиме существует большая вероятность потери информации из-за, например, несанкционированного выключения ПК.
В случае верной установки SSD-кэширования на ярлычке жесткого диска в утилите Intel Rapid Storage появится значок «ускорения», а твердотельный накопитель будет отмечаться как том кэширования.
Мы провели небольшой эксперимент на материнской плате ASUS P8Z68-V PRO, когда в качестве основного накопителя использовался жесткий диск HITACHI HDS721050CLA362, а для кэширования применялся OCZ Agility 2 SATA II 2.5" SSD объемом 60 ГБ.
В результате предварительного тестирования этой технологии мы заметили некоторое ускорение загрузки в играх и приложениях. В частности, по данным в таблице, можно оценить, как уменьшилось время загрузки уровней игр в режиме SSD Caching «Enhanced»:
