Как мы знаем, использование не флагманских чипсетов позволяет производителю выпускать модели материнских плат с хорошим оснащением и по более доступной стоимости, чем аналоги на Intel Z170. Например, приобретая модель на основе Intel B150, вы лишаетесь возможности разгона, который необходим далеко не всем, и поддержки мультиграфических связок в режиме х8+х8.
Одной из таких любопытных материнских плат является ASUS B150-PLUS, которая может похвастать современным оснащением и далеко не самой высокой стоимостью (порядка $100). Но для начала давайте проведем краткое сравнение с рассмотренной нами ранее моделью ASUS B150-PRO, за которую производитель просит дополнительные $5.
до 64 ГБ 2133 МГц
до 64 ГБ 2133 МГц
Схемы распределения линий PCIe
На первый взгляд, ключевые характеристики обеих материнских плат абсолютно идентичны. Однако это не совсем так, и разница кроется в некоторых нюансах. Так, ASUS B150-PRO может похвастать наличием радиатора на полевых транзисторах подсистемы питания процессора, а также видеовыходом HDMI на интерфейсной панели.
Спецификация
Производитель и модель
ASUS B150-PLUS
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой DDR4-2133 МГц
2 x PCI Express 3.0 x16 (x16 / x16+x4)
2 x PCI Express x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)
6 х SATA 6 Гбит/с
1 x Realtek RTL8111GR (10/100/1000 Мбит/с)
8-канальный кодек Realtek ALC887
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
2 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Внешние порты I/O
Внутренние порты I/O
1 x USB 3.0 с поддержкой подключения двух USB 3.0
1 x USB 2.0 с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Материнская плата ASUS B150-PLUS поставляется в стандартной картонной коробке, оформленной в темных тонах и отличающейся хорошим информационным наполнением. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».
В коробке мы обнаружили идентичный таковому у ASUS B150-PRO набор аксессуаров, а именно:
- диск с драйверами и утилитами;
- бумажную документацию;
- два кабеля SATA;
- заглушку интерфейсной панели.
Дизайн и особенности платы
В основе тестируемой модели лежит печатная плата коричневого цвета формата ATX (305 х 218 мм). Оформление ASUS B150-PLUS является вполне привычным для данного ценового сегмента. В нем преобладают черные и коричневые оттенки, а для небольшого цветового акцента используется золотистый радиатор на чипсете.
Что же касается удобства сборки, то посетовать можно только на отсутствие крепежных отверстий по правому краю, что связанно с уменьшенной до 218 мм шириной печатной платы. Ввиду этого следует быть аккуратным при подключении основного кабеля питания и накопителей к портам SATA 6 Гбит/с, которые расположены перпендикулярно поверхности, так как это может привести к излому текстолита.
На обратной стороне можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что радиатор закреплен при помощи пластиковых клипс. Это является стандартным решением для моделей, не предназначенных для разгона и не подверженных высоким нагрузкам и температурам.
В нижней части печатной платы ASUS B150-PLUS расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PIDIF Out, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB: одну USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: двух внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их четыре: два внутренних и два внешних. Также вспомним о внешнем интерфейсе USB Type-C с пропускной способностью 5 Гбит/с и максимальным выходным током 3 А. Все порты USB обслуживаются силами чипсета Intel B150.
Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с.
Системная плата ASUS B150-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Как мы уже упоминали, в отличие от ASUS B150-PRO, тестируемая модель лишена радиатора на элементах подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 30,6°C;
- полевые транзисторы – 88,9°C;
- дроссели подсистемы питания процессора – 82,8°C.
Если к температуре радиатора чипсета никаких претензий у нас нет, то показатели полевых транзисторов и дросселей особо не радуют. С другой стороны, принимая во внимание невозможность разгона на данной плате, никаких проблем с критическим перегревом возникнуть не должно.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1401B со встроенной подсистемой управления энергопотреблением DIGI+ VRM, а в составе элементной базы используются твердотельные конденсаторы и ферритовые дроссели.
Для расширения функциональности ASUS B150-PLUS у пользователя есть в распоряжении семь слотов:
- PCI Express x1;
- PCI Express 3.0 x16;
- PCI;
- PCI Express x1;
- PCI Express 3.0 x16 (в режиме x4);
- PCI;
- PCI.
Поскольку чипсет Intel B150 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то второй из них подключен к чипсету, и его пропускная способность ограничена четырьмя линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.
Поскольку набор системной логики Intel B150 не поддерживает интерфейс PCI, то функционирование соответствующих слотов реализовано при помощи моста ASMedia ASM1083.
Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111GR.
Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, в обвязке которого используются высококачественные аудиоконденсаторы Nichicon.
Отдельно отметим наличие подсветки, которая придется по душе обладателям корпусов с прозрачной боковой панелью.
Интерфейсная панель включает в себя следующие порты:
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x PS/2 Combo;
- 1 x RJ45;
- 4 x USB 2.0;
- 2 x USB 3.0;
- 1 х USB Type-C;
- 3 x аудиопорта.
Подобную компоновку можно охарактеризовать как хорошую для материнской платы среднего уровня, так как она предлагает два видеовыхода и базовое количество портов USB, один из которых выполнен в набирающем популярность формате USB Type-C. Однако некоторых пользователей может разочаровать неудобное подключение многоканальной акустики. Если же для вас важно наличие HDMI, то стоит обратить внимание на ASUS B150-PRO.
У ASUS B150-PLUS имеются вполне стандартные возможности для организации охлаждения внутри системного корпуса. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как два других предназначены для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

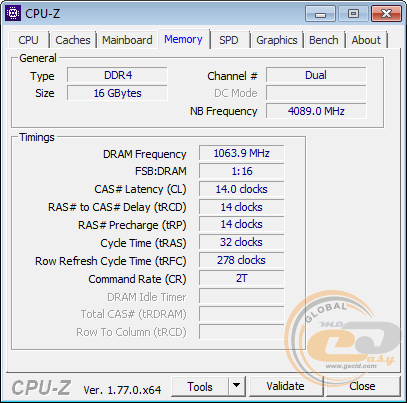

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на частоте DDR4-2128 МГц.
Тестирование
Для проверки возможностей ASUS B150-PLUS использовалось следующее оборудование:
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable
Scythe Kama Angle Rev.B
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16
MSI R9 285 GAMING 2G (2 ГБ GDDR5)
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)
ASUS DRW-1814BLT SATA
Seasonic X-560 Gold (SS-560KM Active PFC)
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)
Philips Brilliance 240P4QPYNS

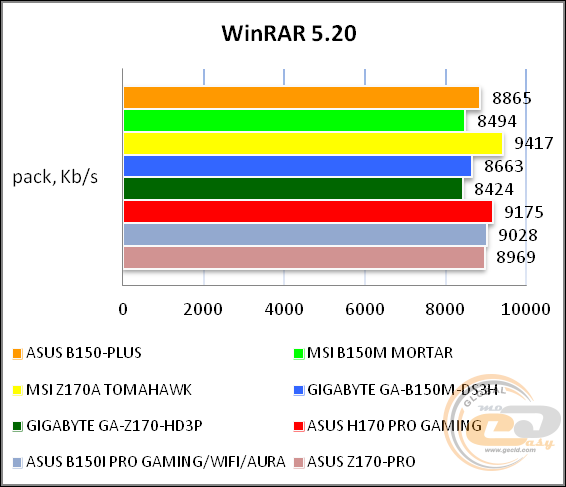

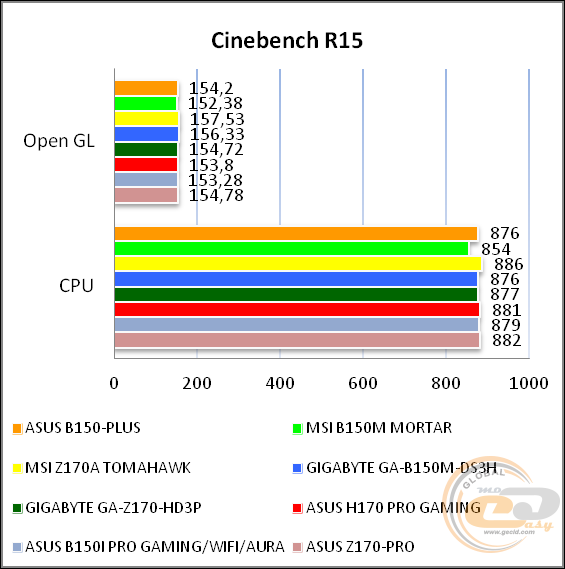

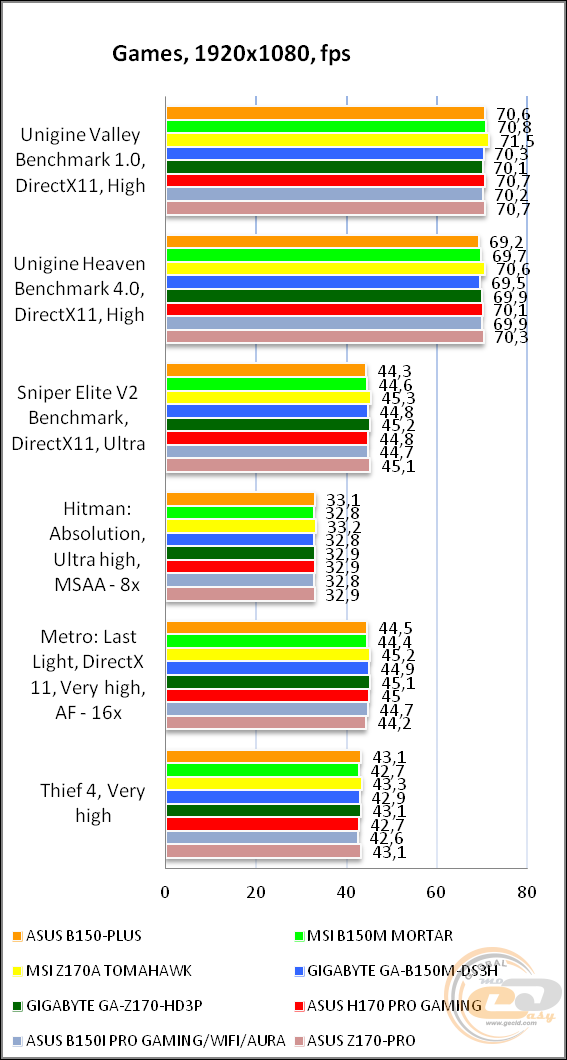

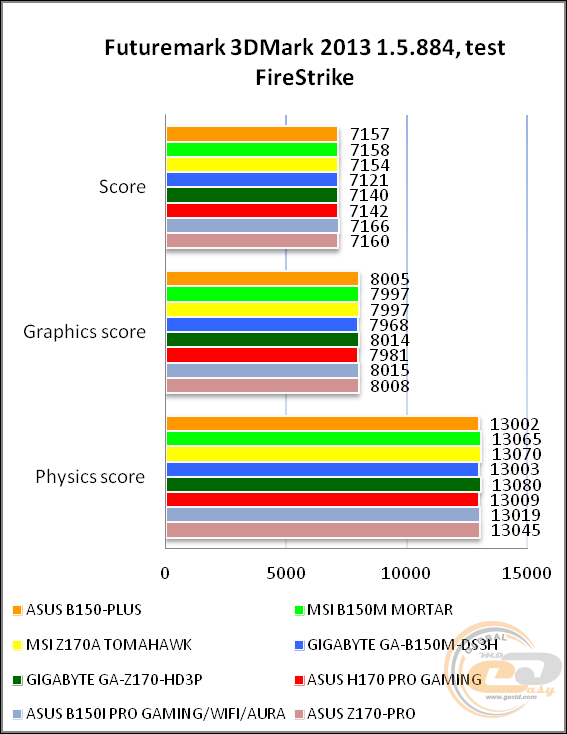

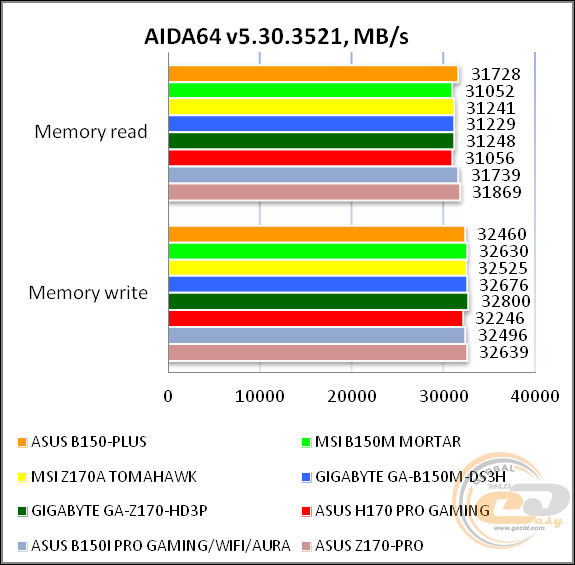

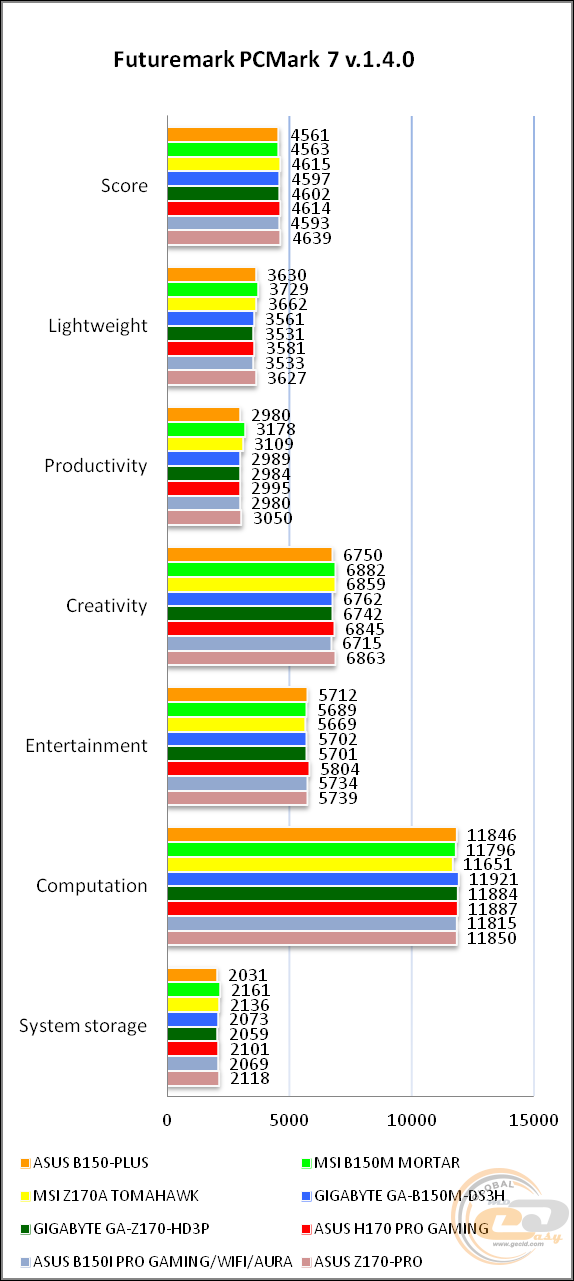

Продемонстрированные результаты говорят об отличном качестве исполнения, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
