Помимо вышеперечисленных портов USB 2.0 и USB 3.0 плата оснащена специальным USB портом для подключения мыши, название которого — Fatal1ty Mouse Port. По сути это обычный порт USB 2.0, но с возможностью изменения частоты опроса «грызуна». Для его корректного функционирования требуется установка специальной утилиты F-Stream, с помощью которой осуществляется регулировка частоты опроса мыши в диапазоне от 125 до 1000 Гц. При подключении мыши в этот порт, по умолчанию частота опроса устанавливается в 500 Гц — такую частоту предпочитает Fatal1ty во время проведения соревнований.
К данному порту стоит подключать не абы какие мышки, а желательно специальные игровые, поскольку не все они способны работать на таких частотах. Но штука в принципе полезная и для профессионального геймера придется весьма кстати. Единственное, что угнетает — Fatal1ty Mouse Port не поддерживает мыши с интерфейсом USB 2.0.
Звуковая подсистема на плате реализована посредством десятиканального (7.1 + 2) HDA-кодека Realtek ALC892. На заднюю панель материнской платы выведены пять разъемов типа mini-jack 3.5 мм и один оптический выход SPDIF.
Соединение с сетью осуществляется посредством двух сетевых гигабитных портов, построенных на базе двух контроллеров Realtek RTL8111E. Интерфейсы, как обычно, выведены на заднюю панель (RJ-45). Поддерживается технология Teaming, с помощью которой можно превратить два обычных соединения в одно, удвоив пропускную способность и сделав передачу данных более эффективной.
реклама

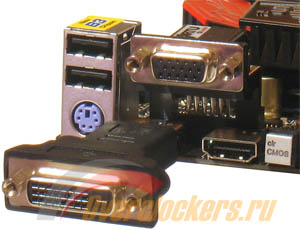

Кроме того, поддерживаемая технология LucidLogix Virtu позволяет переключаться между встроенной и дискретной видеокартой (например, в 2D работать на первой, а в 3D автоматически переключаться на вторую). Хотя польза от такой функциональности все же сомнительна. У любой современной видеокарты есть три режима работы и в 2D ее энергопотребление минимально.
Использование встроенной графики может быть оправдано в кодировании видео. Как заявляет производитель, видеоядро процессора Sandy Bridge позволяет на 235.48 процентов быстрее кодировать видео, чем, например, с помощью CUDA или Stream/APP. Помогает в этом Intel Quick Sync — блок логики с фиксированными функциями, предназначенный для аппаратного ускорения кодирования видео.
Дополнительно Fatal1ty Z68 Professional Gen3 поддерживает технологии NVIDIA Quad SLI и SLI, а также AMD Quad CrossFireX, 3-Way CrossFireX и CrossFireX. Мостик SLI поставляется в комплекте с платой, но такового для CrossFireX, к сожалению, нет. Впрочем, это не страшно, он входит в комплект поставки многих видеокарт AMD.
реклама
Отмечу наличие цифрового индикатора POST-кодов, расположенного в нижней правой части платы. Определить неисправность того или иного устройства с его помощью не составит большого труда (список кодов приложен в руководстве пользователя). Рядом с индикатором расположены сравнительно больших размеров кнопки включения компьютера и его перезагрузки. Очень полезная вещь для пользователей, использующих систему на открытом стенде. «Кругляши» начинают светиться красным светом при старте системы и гаснут после ее загрузки. Присутствует и кнопка Clear CMOS, она расположена снаружи на задней панели. Тоже, кстати, светится.
Ниже на фотографии можно ознакомиться со всеми портами ввода-вывода, расположенными на задней панели.
На плате присутствуют четыре 3-pin и два 4-pin разъема для подключения кулера и вентиляторов. Причем ко второму четырехконтактному разъему можно подключить, например, корпусный вентилятор и задействовать PWM, обеспечив автоматическую регулировку оборотов корпусного вентилятора в зависимости от температуры центрального процессора, одновременно со скоростью вращения вентилятора процессорного кулера. В свою очередь, разъемов для подключения СО два — один 4-pin и один 3-pin. Их автоматическая регулировка с активированной PWM происходит одновременно. К плюсам можно отнести возможность установки фиксированных значений скорости вращения на двух 3-pin разъемах — на одном от Level 1 до Level 10, на другом от Level 1 до Level 4.
Плата оснащена довольно мощной системой охлаждения — как системы питания процессора, так и набора логики.

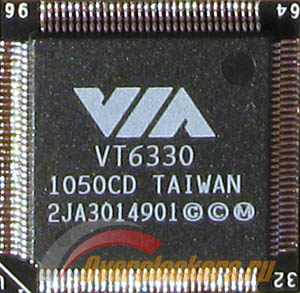

Высокие ребра-теплорассеиватели помогают более эффективно отводить тепло в окружающую среду, даже без применения обдува. Вся конструкция соединена между собой тепловыми трубками. Какая-либо пайка отсутствует, применяется клей. Кроме основного теплосъемника на плате есть еще один радиатор сравнительно больших размеров, расположенный в нижней части платы и отвечающий за охлаждение контроллеров PLX PEX8608 и VIA VT6330. Поскольку он не соединен с основным массивом, то функционирует отдельно.

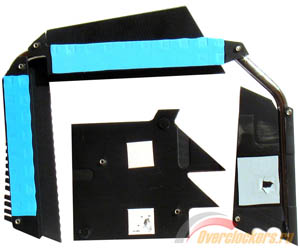

Тепловой контакт с элементами питания процессора осуществляется через резинообразные теплопроводящие прокладки. Чипсет посажен на серую «жвачку», обладающей повышенной жесткостью, а микросхемы под отдельным радиатором — на розового цвета камнеобразную субстанцию.

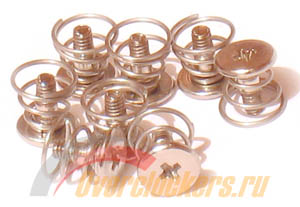

Все радиаторы прикручиваются к плате с помощью восьми металлических подпружиненных винтиков с обратной стороны материнской платы. Хорошо, что производитель не стал использовать пластмассовые «гвозди», которыми снабжены большинство других моделей, иначе снятие СО было бы занятием утомительным и даже в некоторой степени опасным. Кроме того, винтики с пружинами обладают более сильным прижимом. Для предотвращения порчи токопроводящих дорожек или электрического замыкания на задней стороне платы приклеены специальные изолирующие прокладки.
Демонтировать систему охлаждения очень легко, достаточно отвинтить винты и снять массив радиаторов.
реклама
На материнской плате ASRock Fatal1ty Z68 Professional Gen3 используется новейший BIOS UEFI (Unified Extensible Firmware Interface). Интересен он в первую очередь графическим интерфейсом (разрешение экрана — 1024х768), а также поддержкой мыши и загрузочных логических дисков объемом более 2 Тбайт (только для Windows 7 64-бит и Windows Vista 64-бит). Работать в BIOS UEFI не сложнее, чем в операционной системе.

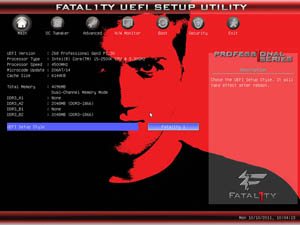

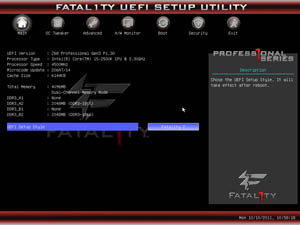

На первой закладке «Main» отображается общая информация об установленном процессоре, объеме и режиме работы оперативной памяти, а также версия прошивки. Кроме того, здесь можно сменить стиль графической оболочки, всего их два — красный и черный. На мой взгляд, красный стиль смотрится привлекательнее, зато в черном нет «лица» бренда, показывается лишь его логотип.
реклама

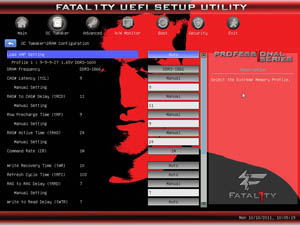

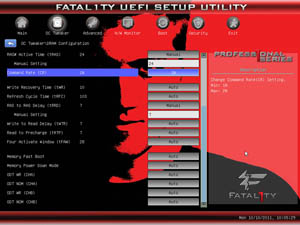

Вторая вкладка «OC Tweaker» наиболее интересна для оверклокера. Здесь осуществляется разгон процессора и оперативной памяти, а также регулировка различных напряжений.
При разгоне CPU особое внимание стоит уделить опции Turbo Boost Power Limit. По умолчанию ее значения составляют 95 и 115 Вт — это потребляемая мощность процессора, при превышении этих параметров происходит сброс частоты ЦП до номинальных значений. Разумеется, оверклокеру данная функция будет только вредить, поэтому при разгоне процессора данные значения нужно обязательно увеличивать, как минимум, до величины 200 — 250. Стоит отметить, что эта опция отображается на экране только при включенной технологии Intel SpeedStep Technology, в противном случае Turbo Boost Power Limit исчезает с экрана, но работу не прекращает.
реклама
Отдельное внимание стоит уделить параметру CPU Load-Line Calibration. Эта опция теоретически должна убирать просадку напряжения Vcore под нагрузкой процессора (Vdroop), хотя на деле функция работает несколько кривовато. Присутствует пять уровней регулировки — от Level 1 до Level 5. Последний — самый щадящий, он выставляется по умолчанию, обеспечивая существенную просадку напряжения, вплоть до 0.06 В.
Подобная картина наблюдается до выставления Level 2, а вот с Level 1 напряжение при нагрузке, наоборот, увеличивается, причем опять на довольно большую величину — около 0.04 В. Поддерживать его на процессоре не удастся неизменным ни при каких настройках. Может быть, в следующих версиях BIOS’a эту ситуацию исправят.
Разгон процессора осуществляется повышением частоты BCLK (95 — 110 МГц с шагом 0.1 МГц), а также увеличением множителя в диапазоне от 16 до 255 (!). Регулировка напряжения Vcore осуществляется в трех режимах: Auto, Offset Mode и Fixed Mode. В первом напряжение устанавливается автоматически, во втором — осуществляется прибавка напряжения к автоматически установленному значению, а в третьем — задается непосредственно величина напряжения. Если активировать режим Fixed Mode, то технология Intel SpeedStep Technology автоматически отключается (включение игнорируется). Напряжение Vcore изменяется в диапазоне 0.6 — 1.7 В с шагом 0.005 В.
Доступно изменение следующих напряжений: DRAM Voltage (1.2 — 1.8 В с шагом 0.015 В), PCH Voltage (0.78 — 1.646 В), CPU PLL Voltage (1.586 — 2.349 В), VTT Voltage (0.661 — 1.87 В) и VCCSA Voltage (0.925 — 1.2 В). К минусам можно отнести верхний предел напряжения на оперативную память, который составляет всего 1.8 В. На рынке присутствует высоковольтная память, и ее разгон на данной материнской плате может оказаться проблематичным.
реклама
Остальные закладки не представляют большого интереса для оверклокера, за исключением, разве что, «H/W Monitor», в которой осуществляется мониторинг температур, напряжений и скорости вращения вентиляторов. Кроме того, здесь можно задать скорость вращения вентиляторов в зависимости от температуры центрального процессора (с наличием PWM) и фиксированные значения скорости вращения на двух 3-pin разъемах.
Прошивка новой версии осуществляется при помощи встроенной утилиты Instant Flash. Для этого достаточно скопировать файл BIOS’a на любой flash-носитель и в начале загрузки нажать клавишу F6. Утилита автоматически определит носитель, проверит совместимость прошивки и её версию, и начнет процедуру обновления — что может быть проще? Также Instant Flash можно вызвать из самого биоса.
реклама
Ниже представлены все дополнительные разделы BIOS’a.
В заключении отмечу возможность снятия скриншотов БИОСа, для чего достаточно нажать клавишу F12 на клавиатуре. Файл в формате .BMP будет сохранен на подключенный flash-носитель.
Описание
Оптимизированная по производительности игровая материнская плата ASRock Fatal1ty Z68 Professional Gen3.
Поддержка следующего поколения PCI-E 3.0:
C помощью контроллера PCI-E 3.0 Fatal1ty Z68 Professional Gen3 поддерживает новое поколение PCI-E 3.0! PCI Express 3.0 увеличивает пропускную способность видеокарт PCI Express 3.0 и обеспечивает непревзойденную производительность.
Технология XFast 555: XFast RAM / XFast LAN / XFast USB:
XFast RAM создает виртуальный диск в оперативной памяти и дает серьезное ускорение для Photoshop. Теперь он будет работать в пять раз быстрее. XFast LAN может снизить отклик в игре и повысить приоритет онлайн игр. XFast USB значительно ускоряет скорость работы USB.
Схема питания 12 + 6:
Серия материнских плат Fatal1ty оснащена системой питания V12+6, с использованием качественных компонентов и качественным питанием для процессора. Fatal1ty Z68 Professional Gen3 серия плат предлагает широкие возможности для разгона и улучшенную производительность при низких температурах для энтузиастов.
Цифровая широтно-импульсная модуляция:
Благодаря использованию цифровой ШИМ, серия плат Fatal1ty обеспечивает более качественное питание для процессора. По сравнению с аналоговой системой, существенно улучшается качество и стабильность напряжения для процессора.
Lucid Virtu:
С программным обеспечением Lucid Virtu компьютеры на базе Intel Core второго поколения динамически распределяет задания в реальном времени на наиболее свободные графические ресурсы в зависимости от мощности, производительности и особенностей.
Поддерживает Intel Smart Response:
Для пользователей, которым хочется объединить HDD и SSD на материнской плате, технология Intel Smart Response позволит сделать SSD кэшем для жесткого диска и таким образом существенно ускорить работу.
Чип PLX PEX8608:
Материнская плата Fatal1ty обходит ограничения и предлагает достаточное количество линий PCI-E благодаря наличию чипа PLX PEX8608.
Порт для мышки Fatal1ty:
Порт для мышки Fatal1ty — это часть особой технологии F-Stream. После подключения мышки к этому порту и запуска F-Stream, игроки могут использовать частоту опроса мышки — 500 Гц, которую предпочитает Fatal1ty. Также возможен самостоятельный выбор частоту опроса от 125 до 1000 Гц. Это помогает более плавно осуществлять движения мышкой и быстрее получать реакцию на движения мышкой.
Ограничения:
1. Некоторые USB-мыши могут не поддерживать частоту опроса в 1000 Гц
2. Fatal1ty Mouse Port не поддерживает мыши с интерфейсом USB 2.0
3. Fatal1ty Mouse Port может не поддерживать некоторые беспроводные USB-мыши
4. Fatal1ty Mouse Port не поддерживает USB-мыши, подключенные через USB-хаб
Осушитель:
Пользователи могут предотвратить повреждения материнской платы из-за конденсата, включив функцию "Осушитель". При включении такой функции, компьютер автоматически начет осушение системы после перехода в состояние S4/S5.
Технология On/Off Play:
Даже когда система выключена, On/Off Play позволит проигрывать аудиофайлы с портативных устройств через динамики Вашего компьютера.
Технологии Intel HD Graphics:
Intel Quick Sync Video:
Intel Quick Sync Video позволяет экономить время пользователей, желающих создавать и редактировать видео, переносить его на свои мобильные устройства или выкладывать ролики в интернете. Intel Quick Sync Video использует аппаратные возможности по ускорению кодирования видео, вместо программных.
Intel InTru 3D:
Наслаждайтесь потрясающим 3D-эффектом с помощью Вашего компьютера. Теперь Вы можете смотреть свои любимые 3D-фильмы в формате Blu-ray Stereo 3D, используя активные 3D-очки с затворами. Подключите к системе Ваш 3D-телевизор через HDMI 1.4 и наслаждайтесь стереоскопической картинкой с разрешением 1080p.
Технология Intel Clear Video HD:
Технология Intel Clear Video HD (Intel CVT HD) позволяет улучшать качество выводимого на экран видео с помощью специальных алгоритмов, занимающихся оптимизацией изображения.
Intel HD Graphics 2000/3000:
Графика Intel HD Graphics теперь встроена прямо в процессор! Подобная интеграция снижает задержки и позволяет добиться большей производительности в играх.
Intel Advanced Vector Extensions (AVX):
Поддержка Advanced Vector Extensions (AVX) дает разработчикам приложений больше вычислительной мощности, благодаря использованию 256-битных инструкций, основанных на Intel SSE.
Fatal1ty F-Stream — программное обеспечение для настройки:
Fatal1ty F-Stream — это универсальное ПО, которое поддерживает оверклокинг и настройки, такие как энергопотребление, мониторинг, скорость вращения вентиляторов и настройку порта мышки Fatal1ty. В Мониторе Вы можете видеть параметры системы. В Контроле вентиляторов — посмотреть и отрегулировать скорость вращения вентиляторов. В Оверклокинге — разогнать процессор, подстроить напряжение. В Настройках мыши — изменить частоту опроса. В Энергосбережении — указать количество активных фаз, для улучшения потребления энергии, когда процессор не нагружен.
Графический UEFI — революционный интерфейс BIOS:
Unified Extensible Firmware Interface (UEFI) — это революционная утилита BIOS, позволяющая осуществлять тонкую настройку материнской платы посредством продвинутого интерфейса. В сравнении с традиционной BIOS, UEFI предоставляет множество дополнительных функций.
Графический интерфейс — UEFI предоставляет продвинутый визуальный интерфейс с цветными иконками, который выгодно отличается от скучного интерфейса BIOS
Использование мыши — в UEFI Вы можете использовать не только клавиатуру, но и мышь
Поддерживает 3 TБ загрузочный HDD — UEFI больше не ограничивает 2 TБ объем загрузочного HDD как в обычном BIOS. С UEFI Вы можете использовать 3 TБ загрузочный HDD
Два сетевых порта с функцией Teaming:
Два сетевых порта с функцией Teaming на этой материнской плате позволяют превратить два обычных соединения в одно. Это удваивает пропускную способность и делает передачу данных более эффективной.
Компания ASRock анонсировала новую игровую материнскую плату Fatal1ty Z68 Professional Gen3 . Главной ее особенностью является поддержка внутренней шины PCI Express 3.0, которая характеризуется более высокой пропускной способностью, чем современные решения на базе PCI Express 2.0.
В основе модели ASRock Fatal1ty Z68 Professional Gen3 находится чипсет Intel Z68 и она ориентирована на работу в паре с высокопроизводительными процессорами, собранными на базе микроархитектур Intel Sandy Bridge или Ivy Bridge.
При разработке решения ASRock Fatal1ty Z68 Professional Gen3 инженеры компании уделили внимание всем компонентам, которые являются критически-важными для игровых систем. В частности:
В продажу новинка поступит в комплекте с 3,5-мм аудио кабелем, внешней панелью, которая содержит два порта USB 3.0 и испытательной версией программы Cyberlink Mediaespresso 6.5. Таблица технической спецификации новой игровой материнской платы ASRock Fatal1ty Z68 Professional Gen3 выглядит следующим образом:
