Компания ASRock анонсировала очередную новинку — материнскую плату игровой серии Fatal1ty с явно негуманным названием ASRock Fatal1ty В85 Killer («убийца»).
Как правило, материнские платы, которые позиционируются как игровые, представляют собой «навороченные» решения на базе топового чипсета Intel Z87 с кучей дополнительных и, как правило, не востребованных функциональных возможностей в виде SATA-портов, слотов с форм-фактором PCI Express x16 и тому подобное. Но плата ASRock Fatal1ty В85 Killer в этом плане является исключением. Собственно, особенность этой платы заключается в том, что, будучи основанной на чипсете бизнес-серии Intel B85, она, тем не менее, позиционируется как игровой решение, хотя и предоставляет пользователям лишь базовые функциональные возможности чипсета.
Напомним, что разница между чипсетом Intel Z87 и Intel B85 заключается в том, что если Intel Z87 позволяет группировать 16 процессорных линий PCI Express 3.0 в один порт x16, два порта x8 или в два порта х4 и один порт x8, то чипсет Intel B85 поддерживает только конфигурацию с одним портом PCI Express 3.0 x16.
Следующее отличие между чипсетами Intel Z87 и B85 заключается в том, что в чипсете Intel Z87 реализовано шесть портов SATA 6 Гбит/с, а в чипсете Intel B85 — четыре порта SATA 6 Гбит/с и два порта SATA 3 Гбит/с. Ну и, кроме того, в чипсете Intel Z87 поддерживается возможность создания RAID-массивов на базе накопителей, подключенных к чипсетным SATA-портам, а в чипсете Intel B85 такая возможность отсутствует. Вследствие того, что чипсет Intel B85 не поддерживает возможность создания RAID массивов, платы на базе этого чипсета не поддерживают технологию Intel Smart Response, которая позволяет использовать небольшой по объему SSD-накопитель в качестве кэша для HDD-диска.
Еще одно отличие между чипсетами Intel Z87 и B85 заключается в том, что чипсет Intel Z87 имеет USB контроллер на 14 портов, из которых до 6 портов могут быть USB 3.0. В чипсете Intel B85 реализован USB контроллер на 12 портов, из которых до 4 портов могут быть USB 3.0.
Ну а теперь давайте подробно рассмотрим плату ASRock Fatal1ty В85 Killer, основанную на чипсете Intel B85.
Содержание
Комплектация и упаковка
Плата ASRock Fatal1ty В85 Killer поставляется в довольно компактной коробке с ручкой. Кроме самой платы в комплектацию входит DVD-диск в драйверам и утилитами, инструкция пользователя (имеется описание и на русском языке), два SATA-кабеля (разъемы с защелками, один из кабелей имеет угловой разъем с одной стороны) и заглушка задней панели платы.
Как видим, комплект поставки очень скромный в полной мере соответствует бюджетному решению.
Конфигурация и особенности платы
Сводная таблица характеристик платы приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
| Поддерживаемые процессоры |
Форм-фактор

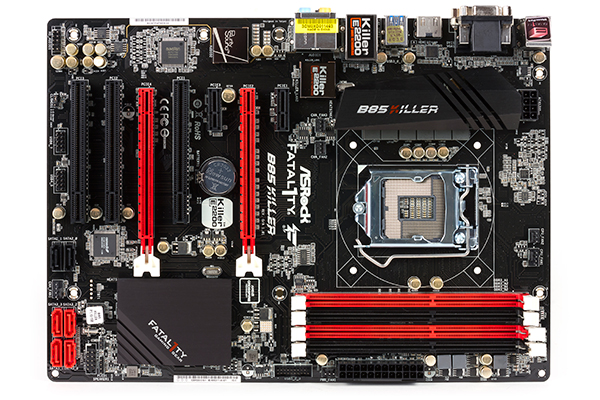

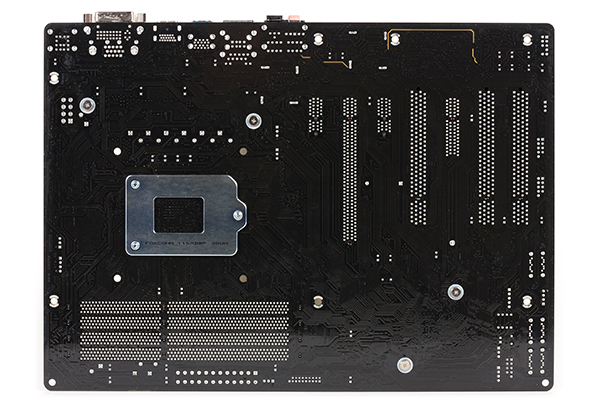

Плата ASRock Fatal1ty В85 Killer выполнена в форм-факторе ATX (305×210,7 мм), для монтажа платы предназначены семь отверстий. Обращаем внимание, что хотя, формально, эта плата имеет форм-фактор ATX, ее размер несколько меньше (с одной стороны) стандартного форм-фактора ATX (305 × 244 мм). Соответственно, меньше и количество крепежных отверстий этой платы.
Чипсет и процессорный разъем
Плата ASRock Fatal1ty В85 Killer основана на чипсете Intel B85 и, соответственно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell), а также процессоры Intel Xeon с разъемом LGA1150.
Память
Для установки модулей памяти на плате ASRock Fatal1ty В85 Killer предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модулю на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти).
В штатном режиме плата поддерживает память DDR3-1600/1333/1066. Также поддерживается память с XMP-профилями (версии 1.2 и 1.3).
Слоты памяти, относящиеся к разным каналам, маркируются разным цветом (черным и красным) что очень удобно при установке модулей памяти, поскольку не приходится искать обозначение разъемов, дабы установить два модуля памяти в разные каналы памяти.
Слоты расширения
Для установки видеокарт или плат расширения на материнской плате реализовано два слота с форм-фактором PCI Express x16 (на плате эти слоты маркируются как PCIE2 и PCIE4), два слота PCI Express 2.0 x1 и три слота PCI.
Слот PICE2 (с форм-фактором PCI Express x16) реализован с использованием 16 процессорных линий PCI Express 3.0 и всегда работает на скорости x16 (напомним, что чипсет Intel B85 позволяет группировать 16 линий PCI Express 3.0 от процессора Haswell только в один порт PCI Express 3.0 x16).
Еще один слот с форм-фактором PCI Express x16 (слот PCIE4) реализован с использованием 4 линий PCI Express 2.0 от чипсета Intel B85. Фактически, это слот PCI Express 2.0 x4, выполненный в форм-факторе PCI Express x16.
Формально, слот PCI Express 2.0 x4 можно использовать для установки второй дискретной видеокарты. Кроме того, поддерживается и возможность объединения двух видеокарт на базе графических процессоров AMD по технологии AMD CrossFireX, однако, конечно, для объединения двух видеокарт лучше использовать другую материнскую плату.
Два слота PCI Express 2.0 x1 так же выполнены с использованием 2 линий PCI Express 2.0 от чипсета Intel B85.
Поскольку сам чипсет Intel B85 не имеет нативной поддержки шины PCI, для реализации слотов PCI плате используется чип ASMedia ASM1083, выполняющий функцию моста PCI Express — PCI.
Видеоразъемы
Поскольку процессоры Haswell (за исключением серверных процессоров Xeon) имеют интегрированное графическое ядро, а чипсет Intel B85 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4 (4096×2304@24 Гц) порт DVI-D (1920×1200@60 Гц) и порт VGA (D-Sub) (1920×1200@60 Гц).
Интерфейс HDMI реализован на базе чипа ASMedia ASM1442K.
SATA-разъемы
Традиционно, на базе интегрированного в чипсет SATA-котроллера, на плате реализовано четыре порта SATA 6 Гбит/с (маркируются красным цветом) и два порта SATA 3 Гбит/с (маркируются черным цветом). Напомним, что данные SATA-порты не поддерживают возможность создания программных RAID-массивов. Никаких дополнительных SATA-контроллеров на плате не предусмотрено.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате имеется четыре порта USB 3.0 и восемь портов USB 2.0. Два порта USB 3.0 и четыер порта USB 2.0 выведены на заднюю панель платы. Кроме того, на самой плате имеется два разъема USB 2.0, что позволяет подключить еще четыре порта USB 2.0, и один разъем USB 3.0, что позволяет подключать еще два порта USB 3.0.
Все USB-порты на плате ASRock Fatal1ty В85 Killer реализованы через чипсетный USB-контроллер и никаких дополнительных контроллеров и USB-хабов не используется (напомним, что в чипсете Intel B85 реализован USB контроллер на 12 портов, из которых до 4 портов могут быть USB 3.0).
Аудиоподсистема
Аудиоподсистема на плате ASRock Fatal1ty В85 Killer достаточно продвинутая. Она основана на 8-канальном (7.1) HD-кодеке Realtek ALC1150 в сочетании с усилителем для наушников TI NE5532 (поддерживаются наушники с импедансом 600 Ом) и дифференциальным усилителем TI NE5532. Сам кодек Realtek ALC1150 закрыт кожухом с надписью «Purity Sound».
Все элементы аудиподсистемы выделены в отельную зону. На задней панели платы имеется пять аудиоразъемов типа миниджек, а также оптический разъем S/PDIF (выход).
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.
По результатам тестирования аудиотракта на плате ASRock Fatal1ty В85 Killer в целом она заслуживает очень хорошей оценки.
Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
Сетевой интерфейс
Для подключения к сегменту локальной сети на плате ASRock Fatal1ty В85 Killer реализован гигабитный сетевой интерфейс на базе контроллера Qualcomm Atheros KillerTM E2200. Особенность этого сетевого контроллера заключается в том, что при использовании входящей в комплект утилиты Qualcomm Atheros Killer Network Manager можно настроить приоритет трафика для онлайн-игр и трансляции видео и тем самым добиться минимальных задержек в чувствительных к задержкам сценариях.
Дополнительные особенности
Среди особенностей платы ASRock Fatal1ty В85 Killer стоит отметить наличие разъема PS/2 для подключения мыши или клавиатуры.
Ну и, конечно же, один из портов USB 2.0 (он промаркирован соответствующим образом) предназначен для подключения мышки и называется Fatal1ty Mouse Port. При подключении мышки к этому порту и запуска соответствующего приложения частота пороса мыши станет равной 500 Гц. Кроме того, имеется возможность установить свою частоту опроса мыши в диапазоне от 125 до 1000 Гц. Правда, тут есть одно ограничение. Во-первых, некоторые USB-мышки могут не поддерживать частоту опроса в 1000 Гц и, кроме того, данный порт не поддерживает мышки с интерфейсом USB 2.0.
Еще одна особенность данной платы заключается в том, что, как и на всех прочих платах ASRock, относящихся к серии Fatal1ty, на ней используются японские конденсаторы с золотым напылением. По заявлению производителя эти конденсаторы отличаются длительным сроком службы и высоким качеством работы. Но, естественно, проверить это нет никакой возможности.
Есть и другие особенности платы ASRock Fatal1ty В85 Killer о которых стоит упомянуть, но которые, опять-таки, невозможно проверить. Так, по заявлению производителя, на платах ASRock линейки Fatal1ty применяется слой золота в 15 микрон на контактах слотов PCI Express x16, что, по мнению производителя, способствует достижению максимальной производительности.
Система питания
Для подключения блока питания на плате ASRock Fatal1ty В85 Killer имеется 24-контактный и один 8-контактный разъемы.
Регулятор напряжения питания процессора на плате является 4-канальным и основан на 4-фазном PWM-контроллере Intersil ISL95820 с тремя интегрированными MOSFET-драйверами.
Система охлаждения
Для подключения вентиляторов на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) и три трехконтактных разъема. Один четырехконтатный (CPU_FAN1) и один трехконтактный (CPU_FAN2) разъемы предназначены для подключения вентилятора кулера процессора. Ну а остальные разъемы могут использоваться для подключения дополнительных корпусных вентиляторов.
На плате также имеется система из двух отдельных радиаторов. Один радиатор расположен рядом с процессорным разъемом и закрывает MOSFET транзисторы, а еще один радиатор закрывает чипсет.
UEFI BIOS
Собственно, UEFI BIOS на плате ASRock Fatal1ty В85 Killer по своему интерфейсу и возможностям мало чем отличается от UEFI BIOS на других платах ASRock.
Как и на всех платах ASRock, имеется возможность очень просто обновить версию UEFI BIOS, используя для этого утилиту Instant Flash, встроенную в сам UEFI BIOS. Все, что для этого нужно — это флэшка с файловой системой FAT32 или FAT16, на которую записывается новая версия UEFI. Кроме того, имеется возможность обновлять UEFI BIOS непосредственно через Интернет, опять-таки, используя для этого утилиту Internet Flash, встроенную в сам UEFI BIOS.
Также отметим, что в UEFI BIOS встроена утилита Easy Driver Installer, которая позволяет обновлять драйверы через интернет.
Для разгона процессора и памяти в UEFI BIOS предусмотрена вкладка OC Tweaker. Вообще, нужно отметить, что официально (согласно рекомендациям Intel) чипсет Intel B85 не позволяет разгонять процессор. Тем не менее, все производители в той или иной степени реализуют разгон системы и на платах с чипсетом Intel B85. И плата ASRock Fatal1ty В85 Killer в этом плане не исключение.
Конечно же, возможности чипсета Intel B85 в плане разгона системы не столь разнообразны, как возможности чипсета Intel Z87, но все же они есть. Так, если речь идет о процессоре K-серии (с разблокированным коэффициентом умножения), то UEFI BIOS платы ASRock Fatal1ty В85 Killer позволяет менять коэффициент умножения процессора. Также на вкладке OC Tweaker имеется возможность отключить технологию Intel Turbo Boost. Однако, напомним, что при отключенной технологии Intel Turbo Boost разогнать процессор (с разблокированным коэффициентом умножения) путем увеличения коэффициента умножения нельзя.
При активированной технологии Intel Turbo Boost разгон процессора K-серии (с разблокированным коэффициентом умножения) путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора. В обеих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.
А вот изменять опорную частоту BCLK нельзя (это особенность чипсета Intel B85). Она строго фиксирована и составляет 100 МГц.
Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.
На этой вкладке можно также частоту памяти, однако, максимальная частота составляет только 1600 МГц (опять-таки, это особенность чипсета Intel B85). Ну и, конечно же, имеется возможность настройки таймингов памяти, а также выбора XMP-профиля.
Что касается поддержки XMP-профиля, то ситуация следующая. Мы использовали память DDR3 с XMP-профилем на частоту 2400 МГц. При установке данного профиля в UEFI BIOS реальная частота памяти составляет 1600 МГц, но напряжение питания и тайминги при этом используются от XMP-профиля. В результате при активации XMP-профиля мы получаем память DDR3-1600, а не DDR3-2400, но с завышенными таймингами и напряжением питания 1,65 В вместо 1,5 В.
В качестве примера отметим, что процессор Intel Core i7-4770K (номинальная частота 3,5 ГГц, максимальная частота в режиме Tubo Boost 3,9 ГГц) на этой плате нам удалось разогнать только до частоты 4,7 ГГц. При загрузке процессора стресс-тестом Stress CPU (целочисленные вычисления) из пакета A >
При загрузке процессора стресс-тестом Stress FPU, который в значительно большей степени нагревает процессор, система мгновенна «падала», то есть частота 4,7 ГГц в режиме загрузки стресс-тестом Stress FPU оказалась не по плечу процессору Intel Core i7-4770K на плате ASRock Fatal1ty В85 Killer. Выяснилось, что при загрузке процессора тестом Stress FPU он может стабильно работать только на частоте 4,6 ГГц и только в режиме троттлинга, который наступает в результате перегрева процессора (реальная частота процессора в этом режиме составляет 3,7-3,8 ГГц).
Одним словом, в плане разгона системы плата ASRock Fatal1ty В85 Killer — это не самый лучший вариант.
Еще одна полезная настройка в UEFI BIOS — это возможность управления режимом работы подключенных к плате вентиляторов. Для двух вентиляторов кулера процессора, а также для двух корпусных вентиляторов (Chassis FAN 1, Chassis FAN 3) имеется возможность выбрать один из предустановленных скоростных режимов работы или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры процессора. Скорость вращения вентилятора задается в процентах (от 0 до 100%), а температура процессора, а температура процессора задается в диапазоне от 30 до 80 °С.
Еще для одного корпусного вентилятора можно задать скорость вращения в уровнях (от Level 1 до Level 4).
Выводы
Итак, давайте подведем итог. Плата ASRock Fatal1ty В85 Killer представляет собой очень неплохое решение для универсального недорогого домашнего компьютера, но вот позиционировать ее как игровую можно с большой натяжкой. Впрочем, почему бы и нет. Ведь не существует строго определения игрового компьютера, и в этом смысле любую плату можно позиционировать в качестве игровой. Ну а если серьезно, то эта плата подойдет разве что для игрового компьютера начального уровня. Действительно, ну что ее отличает от обычной неигровой платы? Разве что сетевой контроллер Qualcomm Atheros KillerTM E2200 с возможностью настройки приоритета трафика для онлайн-игр. Есть еще и специальный порт Fatal1ty Mouse Port, актуальность которого вызывает большие сомнения. Но больше нет ничего особенного. В плане разгона системы возможности этой платы довольно скромные. Возможность объединения двух видеокарт поддерживается только для видеокарт на графических процессорах AMD — и то в явно несимметричном режиме. А вот зачем игровой плате три слота PCI — не очень понятно. Одним словом, это неплохое бюджетное решение для универсального ПК, но до игровой платы ASRock Fatal1ty В85 Killer по всем канонам жанра не дотягивает. Хотя все зависит от того, что в вашем понимании является игровым компьютером.
Мы продолжаем знакомиться с новинками на рынке системных плат. Сегодня особый интерес производителей вызывает сегмент устройств игровой направленности, где одна за другой появляются новые модели. Компания ASRock не стала обходить стороной стремительный рост популярности сетевых адаптеров Qualcomm Atheros серии Killer и презентовала новую ветвь игровых решений, фигурирующих под бренд-неймом Fatal1ty. Новообразованное семейство носит вполне логичное название Fatal1ty Killer и на момент написания обзора насчитывает всего четыре устройства, охватывающие самые актуальные платформы — LGA 1150, FM2+ и AM3+.
В конце 2013 года у нас в лаборатории побывала модель Fatal1ty Z87 Killer, которая тогда оставила о себе лишь положительные впечатления. Fatal1ty B85 Killer представляет собой самое дешёвое устройство из этого немногочисленного списка. Более того, с оглядкой на ближайших соперников её стоимость (ниже границы $100) оказывается вне конкуренции. За эту сумму покупатель получает полноформатный продукт, обладающий не только современным сетевым адаптером, здесь также не обошли вниманием и фирменный подход к реализации звуковой составляющей — Purity Sound. И это ещё не всё, шестифазный преобразователь напряжения питания ЦП призван помочь энтузиастам попытать счастья в разгоне своего экземпляра процессора семейства Intel Haswell.
В то же время никаких дополнительных контроллеров здесь нет, но сходу записывать это в недостатки нельзя, ведь возможностей системной логики Intel B85 целиком достаточно для современного мультимедийного ПК. Говоря об отсутствии дополнительных контроллеров не стоит упускать из вида три гнезда PCI, реализованных средствами ASMedia ASM1083.
Характеристики
