Amd 970 чипсет характеристики

Автор: | 16.12.2019

Продукция компании ASRock зачастую интересна тем, что платы на среднебюджетных чипсетах бывают оснащены наравне с изделиями на топовых чипсетах, предлагаемых более именитыми конкурентами. Соответственно, они особенно интересны для экономных сборщиков, которые не планируют устанавливать связку из топовых видеокарт или каким-то иным способом выжимать максимум. А следовательно — не нуждаются в функциональности, доступной лишь в старших чипсетах, и без ущерба для себя могут ограничиться середнячком. Разумеется, в линейке ASRock есть и модели на чипсете 990FX, которые тоже по-своему интересны и будут рассмотрены в перспективе, но сейчас мы решили познакомиться с платой на мейнстримовом и массовом 970-м.

Особенности платы

Несмотря на то, что чипсет AMD 970 формально не поддерживает конфигурации с двумя и более видеокартами, разработчики из ASRock знают не только как установить несколько слотов PCI Express x16 (такая опция доступна едва ли не на каждой плате на этом чипсете), но и не поленились организовать симметричный режим (x8+x8), который автоматически активируется при установке второй видеокарты. Ну а в третий слот PCIEx16 можно поставить третью видеокарту для нужд обсчета игровой «физики», благо 4 линий PCIE, имеющихся в распоряжении этого слота, такой карте более чем достаточно. Да, как и на остальных платах на чипсетах из 900-й серии, пользователь не ограничен созданием CrossFire-конфигурации, но может использовать и конкурирующий вариант SLI.

И это не единственная примета максимального использования возможностей чипсета: плата содержит минимум дополнительных контроллеров, и, к примеру, внешний eSATA организован за счет шестого чипсетного SATA-порта. Не забывают разработчики и о владельцах старого «железа»: на плате имеется COM-порт — правда, лишь в виде разъема на поверхности платы. А также присутствует поддержка инфракрасных датчиков, которые встраивались в старых корпусах и служили для обмена данными с мобильными устройствами, в частности с телефонами и, конечно же, пультами ДУ.

На задней панели сохранены раздельные PS/2-порты, что будет кстати для владельцев стареньких, но еще пригодных манипуляторов и, особенно, KVM-разветвителей для подключения нескольких компьютеров к одному монитору и клавиатуре.

Хорошо, что есть обе разновидности S/PDIF-Out; очень хорошо, что предусмотрели кнопку для сброса настроек BIOS (на среднебюджетных платах они пока еще редко встречаются). Есть два порта USB 3.0, по одному FireWire и eSATA, а поскольку последний выделен из числа чипсетных портов, то он также соответствует версии 3.0.

Система охлаждения простенькая, но достаточно эффективная. Тепловые трубки этой плате не полагаются по статусу, однако сами радиаторы тонкостенные и имеют достаточно большую площадь оребрения.

По прежнему несколько смущает лишь наличие фирменных табличек, преграждающих путь естественной конвекции воздуха. А принудительно продувать воздух через образовавшийся зазор вряд ли кто будет, да в такой форсированной вентиляции и нет необходимости.

С радиатором на южном мосту обошлись еще более сурово. И также совершенно непонятно: зачем ухудшать свойства радиатора, устанавливая крышку, которая сама по себе стоит каких-то денег. Пусть и небольших, но которые вполне можно было бы более рационально использовать, добавив в конструкцию того же радиатора лишнее оребрение или более надежный крепеж (в данном случае — все радиаторы держатся на подпружиненных пластиковых «грибках»). И ладно бы разработчики жили в суровом северном климате, а то ведь совсем наоборот! Словом, я бы рекомендовал эти крышки и таблички снять, благо сделать это просто.

Стабилизатор напряжения соответствует плате на среднебюджетном чипсете, но отличается по идеологии от многоканальных схем, распространенных на платах Gigabyte и ASUS. В данном случае 4 канала питают ядра процессора и располагают 3 полевыми транзисторами каждый, а еще один канал питает контроллер памяти и имеет 2 полевых транзистора. Впрочем, сами полевые транзисторы принадлежат к высокоэффективной серии с Low RDS(on). В преобразователе установлены 5 конденсаторов по 820 мкФ и 3 по 270 мкФ — вот тут уже точно никакого запаса не наблюдается. Тем не менее, заявлена поддержка процессоров с TDP до 140 Вт включительно, хотя я бы не рекомендовал выходить за пределы 125 Вт.

Упаковка с броским «металлизированным» дизайном имеет стандартные размеры.

Комплектация включает в себя 6 кабелей SATA с металлическими защелками, руководство пользователя и несколько иллюстрированных плакатов по настройке. Также есть SLI-мостик и — неожиданно! — аудиокабель (миниджек на обоих концах). Из утилит собственной разработки ASRock предлагает Extreme Tuning: как явствует из названия, с ее помощью можно управлять разгонными настройками. XFast USB позволяет выжать максимум пропускной способности из соответствующего интерфейса, а владельцам винчестеров объемом более 3 ТБ корректно подключить такой диск, в том числе и с возможностью загружать с него ОС, позволит утилита 3TB+ Unlocker. Также на диске имеется некоторое количество софта CyberLink (пробная версия MediaEspresso и OEM-версия DVD Suite).

Функциональность

Плата основана на чипсете AMD 970 (северный мост AMD 970 и южный SB950). Для подключения накопителей установлено 5 внутренних портов SATA 3.0, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5, еще один порт реализован в виде внешнего eSATA 3.0. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведен оптический и коаксиальный S/PDIF-Out. Поддерживается технология On/Off Play — воспроизведение аудио с портативного устройства, подключенного к аналоговому входу платы, на колонках, подключенных к аналоговому выходу, в том числе и при выключенном компьютере (в режиме ACPI S5);
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCI-E x1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6315N, интерфейс PCI-E x1) c поддержкой двух портов IEEE1394a, один из которых выведен на заднюю панель;
  • USB 3.0 (2×Asmedia ASM1042, интерфейс PCIE x1), с поддержкой двух портов USB 3.0 на задней панели и еще 2 порта пользователь может вывести на переднюю панель корпуса;
  • cистемный мониторинг (NuvoTon NCT6776F). Предусмотрена возможность задать целевой порог температуры, которая будет автоматически поддерживаться (45—65 °C), а также «целевую скорость» в виде значения от 1 до 9 (чем выше значение, тем более высокой будет минимальная частота вращения), максимальная частота не ограничивается во избежание перегрева и зависит от теплоотдачи. Регулировка работает как для 4-, так и для 3-контактных вентиляторов (на плате имеется два разъема CPU Fan). Для трех системных вентиляторов предусмотренна аналогичная функциональность, управляемая в зависимости от показаний температуры «системного» датчика. А дополнительно можно выбрать фиксированное ограничение частоты вращения.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,00, −0,03 Отлично
Уровень шума, дБ (А): −87,6 Хорошо
Динамический диапазон, дБ (А): 87,7 Хорошо
Гармонические искажения, %: 0,0054 Очень хорошо
Гармонические искажения + шум, дБ (А): −75,4 Средне
Интермодуляционные искажения + шум, %: 0,016 Очень хорошо
Взаимопроникновение каналов, дБ: −87,3 Отлично
Интермодуляции на 10 кГц, %: 0,014 Очень хорошо
Читайте также:  Android недостаточно памяти для приложения

Общая оценка: Очень хорошо (подробнее).

Не самая лучшая по качеству реализация одного из наиболее распространенных кодеков (Realtek ALC892): согласно объективным замерам, чуть выше типичного находится уровень гармонических искажений. Но на слух, в тех случаях, когда пользователю достаточно качества интегрированного аудио, этот нюанс отследить едва ли удастся.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 150—500 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров + через BIOS
Напряжение процессора +

0,6000—1,7500 В (CPU)
0,6000—1,7500 В (CPU NB)

Напряжение памяти + 1,250—2,065 В Напряжение HT-шины + 1,110—1,390 В Напряжение чипсета + 1,110—1,795 В (северный мост)
1,10—1,40 В (южный мост)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT в BIOS Setup зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1.30.

В наличии: все актуальные настройки, диапазоны регулировок также более чем достаточны. С переходом на графическую оболочку для BIOS Setup навигация стала удобнее, но при этом никаких упрощений в структуре и наборе параметров, которые могли бы огорчить пользователей со стажем, не наблюдается. Разве что и новичкам, и опытным наверняка было бы удобнее, если бы актуальные частоты, получаемые в результате изменения опорной частоты и множителей, выводились бы для всех компонентов, а не выборочно (для шины HT почему-то выводится фиксированная частота, а для ядер и памяти — актуальная, это здорово сбивает с толку).

Есть возможность загрузить автоматически предустановленные параметры для разгона, исходя из желаемой частоты ядер, что полезно как для начинающих, так и для тех, кто хочет ускорить подбор оптимальных параметров, взяв за основу автоматически выставленные. Есть в распоряжении пользователя и функция динамического разгона, тут инженеры ASRock определенно держат «руку на пульсе» и реализуют полезные мелочи. Кстати, одна из новых «мелочей» позволяет из BIOS выключить индикаторы включения компьютера и активности диска на передней панели корпуса: так называемый режим Good night, который придется по вкусу тем, кто оставляет компьютер на ночь включенным.

Автоматическая загрузка с параметрами по умолчанию при переразгоне работает, хоть и не всегда четко. Есть возможность сохранения до 3 пользовательских профилей настроек BIOS.

Phenom II X3 720 Black Edition (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3700 3692
Опорная частота (множитель), МГц 200 (×18,5) 284 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,45/1,33 1,43/1,35
Частота (множитель) CPU NB, МГц 2600 (×12) 2556 (×9)
Частота (множитель) шины HT, МГц 2000 (×10) 1988 (×7)
Частота памяти, МГц DDR3-1333 DDR3-1136
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результат не рекордный, но тем не менее, кое-что положительное можно отметить. Нагрев стабилизатора напряжения (точнее, радиатора на полевых транзисторах) оказался очень умеренным даже в отсутствие активного обдува. Поэтому на небольшой разгон, тем более, если не планируется существенный подъем напряжения, на этой плате можно смело рассчитывать.

Производительность и экономичность

Для сравнения были взяты результаты платы-предшественницы на чипсете AMD 870 под Socket AM3: ASRock 870 Extreme3.

дискретная графика (Radeon HD4850) ASRock 870 Extreme3 ASRock 970 Extreme4
Архивирование в 7-Zip, мин:сек 2:20 2:17
Архивирование в WinRAR, мин:сек 1:17 1:15
HDPlay (DXVA Off/On), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 62 63
World in Conflict (Very High@1680×1050), fps 29 29

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 ASRock 870 Extreme3 ASRock 970 Extreme4
Редактирование текста, Вт (Cool’n’Quiet On) 59 71
Редактирование текста, Вт (Cool’n’Quiet Off) 88 88
Игра FarCry 2, Вт 141—177 148—172

В режиме простоя новая плата потребляет заметно больше своей предшественницы, хотя различия в комплектации не так велики. Возможно, режимы энергосбережения в BIOS еще не до конца отлажены, а может быть — наоборот, уже адаптированы под новые процессоры из линейки FX с собственными алгоритмами и технологиями энергосбережения.

Выводы

Плата очень хорошо оснащена по меркам среднебюджетной модели. Производитель сумел выжать максимум из используемого чипсета, установив не только 3 графических слота, но и реализовав поддержку симметричных конфигураций CrossFire/SLI. Зная политику ASRock, которая традиционно менее «жадная» по сравнению с производителями из первой тройки, можно быть уверенным, что плата не будет залеживаться на прилавках.

Введение

Недавно выпущенная на глобальный рынок тайваньским производителем системная плата ASUS M5A97 EVO представляет собой полноразмерный продукт начального уровня, оснащённый новым чипсетом AMD970. В скором времени AMD планирует выпустить новое поколение процессоров Fusion, сочетающее в себе центральный процессор и многоядерный графический чип на одном кристалле, так что покупка системной платы ASUS M5A97 EVO является вполне перспективным решением, так как новая материнка позволит пользователям с лёгкостью заменить текущий процессор AMD на новый Fusion. Выполненная в чёрно-синей цветовой гамме, M5A97 EVO предлагает несколько эксклюзивных функций, которые вы не встретите на других системных платах в этом ценовом диапазоне.

  • 2 x PCIe 2.0 x16 slots
  • 2 x PCIe 2.0 x1 slot
  • 2 x PCI slots
  • Realtek 8111E PCIe Gigabit Lan
  • порты:
    • 14 x USB 2.0 (8 сзади, 6 спереди)
    • 4 x USB 3.0 (2 сзади, 2 спереди)
    • 1 x PS/2
    • 2 x eSATA
    • 1 x RJ45 LAN
    • 6 аудио гнезд
    • 1 x SPDIF выход
    • 2 x IEEE 1394a
    • Чипсет AMD 970

      Чипсет AMD 970, который был представлен в Тайване, в рамках международной компьютерной выставки Computex 2011, является младшим из трёх новых северных мостов AMD. Вся новая линейка обладает несколькими новыми технологиями чипсетов 9-й серии, однако большинство технологий были перенесены с чипсетов AMD восьмого поколения. Среди нововведений 9-й серии можно отметить родную поддержку SATA 6 Гбит/с, а также шины Hypertransport 3.0. Но самое большое отличие новых чипсетов — это поддержка новейших AM3+ процессоров Fusion, которые должны вскоре появиться в продаже. Все чипсеты 9-й серии имеют родную поддержку памяти DDR3 1866МГц. Также системные платы на базе новейших чипсетов оснащены IOMMU — блоком управления памятью для операций ввода/вывода, что позволяет виртуальным машинам получать прямой доступ к аппаратному обеспечению ПК.

      Чипсет AMD 970 оснащён единственной шиной PCIe 2.0 x16, что предполагает установку лишь одного графического адаптера, в то время как чипсет 990х позволяет разделять эту шину на две PCIe 2.0 x8 для мульти-адаптерных конфигураций. Чипсет 990FX поддерживает две полнофункциональные шины PCIe 2.0 x16, однако в случае необходимости он может работать в режиме двух независимых шин PCIe 2.0 x8. Доступна также дополнительная шина PCIe x4, а южный мост AMD SB950 берёт на себя полную ответственность за весь функционал ввода/вывода, к примеру, он обеспечивает родную поддержку SATA 6 Гбит/с.

      Читайте также:  Advanced micro devices inc system

      Но давайте вернёмся к знакомству с нашей сегодняшней гостьей — системной платой ASUS M5A97 EVO.

      Упаковка и комплектация

      ASUS M5A97 EVO поставляется с традиционным для системных плат ASUS 2011 года набором аксессуаров. Солидная чёрная упаковка с надписями в зелёно-белой гамме является общей для всех системных плат ASUS за исключением только, пожалуй, серии "ROG". На верхней стороне упаковки вендор указал лишь поддерживаемый процессорный сокет, а также логотипы технологий, которые поддерживает системная плата. Нижняя сторона упаковки напротив, даёт хоть и не слишком подробное, зато исчерпывающее описание всех технологий, задействованных в конкретном продукте.

      Открыв коробку, покупатель сразу же увидит системную плату, бережно завёрнутую в антистатический мешок. Снизу системной платы находятся включённые в комплект поставки аксессуары. Нельзя сказать, что комплектация данной системной платы щедрая… скорее даже наоборот по сравнению с другими продуктами, которые побывали в нашей тестовой лаборатории. Однако здесь можно сделать и поблажку, учитывая ценовой диапазон, в котором находится ASUS M5A97 EVO.

      • 1x I/O Shield (заглушка для задней стенки корпуса)
      • 1x Руководство пользователя
      • 1x CD с драйверами
      • 3x Кабеля SATA 6 Gb/s
      • 1x 2-в-1 ASUS Q-Connector kit
      • 1x Наклейка на корпус

      Компоновка системной платы

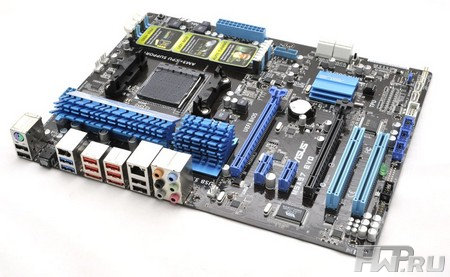

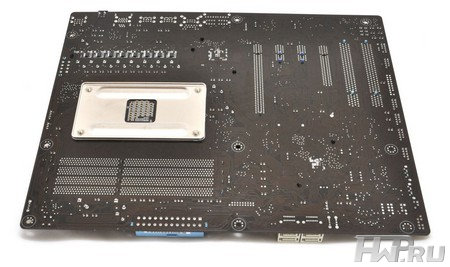

      ASUS M5A97 EVO поставляется в стандартной для других системных плат этого тайваньского производителя цветовой гамме. Синие радиаторы и слоты расширения хорошо контрастируют с чёрным текстолитом печатной платы, и такого же цвета некоторыми слотами расширения. В связи с необычной компоновкой, в частности размещением чипсета, на полноразмерной ATX плате смогли разместиться лишь 6 слотов расширения. На обратной стороне печатной платы, "под сокетом", размещена группа транзисторов, однако они не будут мешать установке системы охлаждения.

      Установка процессора и кулера пройдёт довольно легко, ведь вокруг гнезда AM3+ нет ничего, что могло бы помешать сделать это. По бокам AM3+ расположились два удерживающих зажима для установки кулера. Установленный здесь прцессорный разъём — это "AM3b", у которого слегка расширены контакты для поддержки готовящихся к выходу новых процессоров AMD FUSION, тем не менее, это же гнездо совместимо со всей текущей линейкой процессоров AMD AM3+. Как и следовало ожидать, данные комплектующие для системной платы изготовлены компанией Foxconn.

      В нижней части системной платы смогли разместиться только 6 слотов расширения: два слота PCIe 2.0 x16 (по сути один из них х16, второй — х4), два слота PCI, и два PCIe 2.0 x1. ASUS M5A97 EVO поддерживает оперативную память объёмом до 32Гб в конфигурации 4 х 8Гб, работающую в двухканальном режиме. В отличие от других системных плат начального уровня, ASUS M5A97 EVO может похвастаться двухфазовым питанием модулей оперативной памяти.

      Также на системной плате размещены разъёмы аудио, USB 2.0, и даже FireWire выходов на переднюю панель корпуса. На заднюю панель корпуса можно вывести дополнительные порты USB, а также довольно экзотический ныне COM порт. Среди прочих разъёмов присутствуют контакты для очистки CMOS, и 4 разъёмы для подключения вентиляторов, два из которых оснащены тремя контактами, что позволяет регулировать скорость вращения вентиляторов через BIOS.

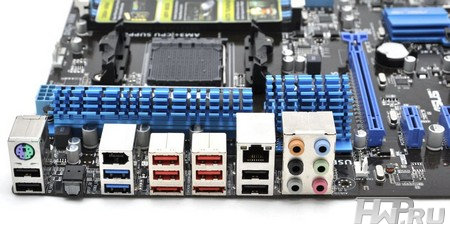

      На задней стенке компактно разместились комбинированный PS/2 порт для клавиатуры или мыши, 2 порта eSATA, 8 портов USB 2.0, 2 порта USB 3.0, 6 разъёмов аналогового аудио, цифровой оптический аудио порт, а также порт LAN и FireWire. На обратной стороне системной платы мы насчитали 4 порта SATA 6 Гбит/с из 6-ти, которые может обрабатывать чипсет SB950.

      Asus M5A97 EVO — детальный осмотр

      Первое на что следует обратить внимание при детальном осмотре системной платы — это чип BIOS, который в данном случае изготовлен тайваньским вендором Winbond. Чип расположен в специальном сокете, и при необходимости его очень легко можно заменить.

      На системной плате также размещены несколько переключателей. Переключатели EPU и MemOK! удачно расположены справой стороны разъёмов под оперативную память, а переключатель TPU "спрятался" возле портов SATA справой стороны системной платы. Уверен, всем нашим читателям хорошо знаком функционал, скрывающийся за данными названиями, поэтому мы не станем подробно его описывать.

      В отличие от других "интеловских" плат, на ASUS M5A97 EVO VRM модуль, или модуль регулятора напряжения, контролируется напрямую процессором EPU/DIGI+. Более детальное рассмотрение компонентов VRM модуля показывает традиционную конфигурацию из "высоких" и "низких" транзисторов на базе металл-оксид-полупроводников (т.н. MOSFET пара) и блока управления возле каждой такой пары. Двойная фаза питания DIMM модуля оснащается схожей конфигурацией из двух MOSFET пар, которые размещены возле переключателя MemOK! Модуль питания северного моста, как и центрального процессора, имеет схожую конфигурацию питания из трёх MOSFET пар. Все три VRM секции контролируются одновременно двумя чипами — TPU и EPU, которые вместе образуют т.н. технологию Dual Intelligent Processors, которая, по словам производителя, может мгновенно разогнать систему на 37% или сделать компьютер на 80% более экономичным.

      Как только на системную плату подаётся питание, сразу загораются четыре светодиодных индикатора, каждый из которых отвечает за определённую секцию. Если на каком-то этапе загрузки произошёл сбой, его можно будет точно диагностировать благодаря светящейся комбинации из светодиодов, что может быть очень полезно при разгоне ПК.

      За функциональностью ввода/вывода системной платы следит чип ITE IT8721F, который также отвечает за мониторинг температуры и управляет скоростью вращения вентилятора. Чип VIA VT6308P ответственен за внешний и внутренний порт FireWire.

      За интегрированный звук отвечает кодек Realtek ALC892 HD, который поддерживает конфигурацию колонок в формате 7.1+2, и отвечает аудио-требованиям Microsoft WLP3.x. Используя ЦАП и АЦП с уровнями шума в 97 дБ и 90 дБ соответственно, данный кодек может воспроизводить звук с частотами 44.1k/48k/96k/192 кГц и глубиной в 16, 20 или 24 бита, включая полную поддержку HD аудио форматов и воспроизведение звука с системой защиты аудио контента. К тому же, данный чип совместим с технологией DirectSound 3D. За интегрированную сеть отвечает чип этого же производителя — RTL8111E PCIe.

      За поддержку портов USB 3.0 отвечают два чипа Asmedia AS1042 PCIe: один из них, вместе с внутренним портом USB 3.0, находится ниже слотов DIMM памяти, второй "спрятан" около радиатора блока VRM. Несмотря на то, что микросхемы Asmedia AS1042 не столь распространены как контроллеры NEC/Renesas, Asus в последнее время использует именно эти микросхемы почти на всех своих новых продуктах.

      Между двумя слотами PCIe 2.0 x16 мы нашли тактовый генератор ICS 9LPRS477DKL. Специально разработанный для платформы AMD, он контролирует тактовые частоты всех основных устройств, включая центральный процессор и южный мост. За работу двух внешних портов eSATA 3.0 Гбит/с отвечает проверенный временем контроллер фирмы JMicron — JMB362.

      Что касается вопроса охлаждения, то ASUS оснастила плату M5A97 EVO несколькими алюминиевыми радиаторами синего цвета. Радиаторы на северном мосту и VRM модуле справедливо больше радиаторов других микросхем. А вот радиатор южного моста отличается плоским дизайном, благодаря чему можно беспрепятственно устанавливать дополнительные "длинные" платы в слоты расширения.

      Читайте также:  Bosch aerotwin plus отзывы

      Разъемы и дополнительные контроллеры

      Слотов памяти, как мы видим, четыре. Правильным порядком установки модулей памяти будет заполнение самых дальних от процессора слотов памяти: для комплекта из двух модулей это серые слоты (слоты установлены попарно по каналам памяти). Впрочем, все подписано, и проблем возникнуть не должно:

      реклама

      Кстати, следы термопасты не от корявости рук автора данного материала, они присутствовали на плате изначально, при том, что она [плата] новая, а не б/у, была упакована в полноценную заводскую упаковку и заклеена одноразовым скотчем. Так что происхождение следов термопасты можно объяснить лишь недосмотром сотрудников завода (разумеется, следы термопасты были затем мною удалены). Аналогичные следы обнаружились на левом крае платы, около микросхемы I/O.

      Параллельно слотам памяти, под их преобразователем питания, расположился 24-контактный разъем основного питания ATX, а сразу под ним – колодка для подключения кнопок включения/выключения, перезагрузки, а также светоиндикаторов работы на передней панели корпуса системного блока.

      Надо отметить, что такое расположение для этой колодки является довольно нетрадиционным. Суда же перебралась перемычка CLR_CMOS, отвечающая за сброс настроек BIOS материнской платы.

      реклама

      Рядом с ними расположись две микросхемы флеш-памяти BIOS (MXIC MX25L3206E объемом 32 Мбит каждая) т.к. материнская пата поддерживает технологию DualBIOS. Технически решение полу-программное: для работоспособности резервной микросхемы BIOS, чтобы материнская плата смогла запуститься при проблемах с содержимым основной микросхемы, необходимо сохранение работоспособности содержимого boot-блока, хранящегося как раз в первой микросхеме. Никаких аппаратных переключателей между микросхемами (как на старших моделях материнских плат Gigabyte) здесь нет.

      Также следует учитывать, что при обновлении микрокода BIOS содержимое резервной микросхемы не обновляется. Обновление резервной версии происходит редко, обычно – при выходе так называемой «ключевой» версии, когда в код микропрограммы вносятся серьезные изменения (например, поддержка нового поколения процессоров). При этом такая «ключевая» версия никак не помечается на сайте Gigabyte. Процесс самого такого обновления, как правило, оказывается сюрпризом для пользователя: после обновления содержимого основной микросхемы BIOS материнская плата перезагружается как обычно, но после перезапуска инициализируется встроенный прошивальщик и система, выводя соответствующее предупреждение, производит обновление уже резервной микросхемы. Таким образом, процесс полностью автоматизирован.

      Однако существует способ для пользователя самостоятельно прошить в микросхему BIOS любую версию микропрограммы: для этого необходимо нажать и удерживать клавиши ALT и F10 на клавиатуре в момент включения системы до появления сообщения прошивальщика микропрограммы. Такой ручной способ актуален для тех ситуаций, когда обновление BIOS производится затем, чтобы установить процессор, который ни в текущей, ни в более ранних версиях BIOS не поддерживается.

      По нижнему краю платы расположился довольно скромный набор различных интерфейсов:

      Здесь мы обнаружим три колодки для подключения шести портов USB 2.0/1.1 (F_USB1, F_USB2 и F_USB3) и одну колодку для подключения двух USB3.0 передней панели корпуса системного блока. Затем идет колодка довольно старого интерфейса COM, ныне практически не используемого и колодка TPM для подключения соответствующего модуля шифрования. Тоже, кстати, не такой уж и популярный функционал. Ну и в самом углу у левого края полаты расположились колодка подключения аудиоразъемов передней панели корпуса и колодка подключения SPDIF.

      Стоит заметить, что интерфейс USB 3.0, колодку которого мы обнаружили на плате, не поддерживается набором системной логики материнской платы: южный мост SB950 ограничен только второй версией USB (разумеется, присутствует обратная совместимость с 1.1), а данный разъем реализован при помощи стороннего контроллера VIA VL805 , расположенного почти в самом центре платы, среди слотов PCI-E и PCI:

      Этот же контроллер обеспечивает поддержку еще двух портов USB 3.0 на задней панели материнской платы. А теперь внимание: этот четырехпортовый подключается лишь к одной линии PCI-E 2.0 набора системной логики. Путем нехитрого сопоставления пропускной способности одной линии PCI-E 2.0 и одного USB 3.0 становится понятно, что уже два порта USB 3.0 не выдадут полную скорость – «упрутся» в пропускную способность PCI-E. Благо хоть он подключен максимально «близко» к процессору – используемая им линия PCI-E взята от северного моста AMD 970.

      Но есть одна маленькая хитрость: устройства, способные вычерпать канал передачи данных USB 3.0 полностью, надо еще поискать на рынке, даже SSD не выдают такие показатели. А скоростные показатели массовых флешек USB 3.0 в реальности не дотягивают и до 100 Мбайт/сек, модели типа SanDisk Extreme (которые фактически также являются SSD, ибо внутри стоит либо универсальный контроллер, либо, например, SandForce SF-2241 и специальная микросхема-мост SATA<>USB, а также MLC или TLC NAND память). Так что все не так трагично, как может показаться.

      Правее контроллера VIA расположен еще один микроконтроллер. Это тактовый генератор ICS 9LPRS477DKL. Фактически это – сердце материнской платы. Именно он задает базовую тактовую частоту, от которой задается частота ядер процессора, работают часы и так далее.

      По правому краю платы тоже найдется кое-что интересное.

      реклама

      Роль контроллера I/O взял на себя старый добрый знакомый – ITE IT8728F. Этот контролер отвечает за системный мониторинг, управление вентиляторами, реализацию COM-порта, универсального PS/2 на задней панели материнской платы, допускающего подключение как мыши, так и клавиатуры.

      Выше контроллера ITE мы найдем сетевой контроллер Realtek RTL8111F, реализующий поддержку Gigabit Ethernet. Контроллер подключен одной линией PCI-E 2.0 к северному мосту AMD 970 материнской платы. Рядом с ним расположился аудиоконтроллер. И вот здесь Gigabyte изменила своим традициям: вместо привычного Realtek ALC*** использована разработка VIA:

      VIA Vinyl VT2021 считается более качественным решением, нежели разработки Realtek. Мой коллега wildchaser при тестировании материнской платы Gigabyte GA-Z77-D3H также остался доволен этим кодеком.

      Как мы можем заметить, данную материнскую плату не затронули последние веяния моды, когда на плате создается отдельный участок под звуковой тракт путем создания по его границе участка текстолита без металлизированных слоев (например, Biostar TA970).

      реклама

      • Три слота PCI-E x1;
      • Два слота PEG (верхний физически – PCI-E x16, нижний – PCI-E x4);
      • Два слота PCI.

      Все три PCI-E x1 и верхний PEG подключены к северному мосту AMD 970, а второй PEG и оба PCI подключены к южному мосту AMD SB 950.

      Ну и наконец, задняя панель материнской платы GA-970A-UD3P:

      • Один универсальный PS/2, допускающий подключение, как мыши, так и клавиатуры, и два USB 2.0/1.1 (реализованные силами набора системной логики);
      • Разъем optical S/PDIF;
      • Еще два блока по паре USB 2.0/1.1 (реализованы силами набора системной логики);
      • Два USB 3.0/2.2/1.1 (реализованы силами контроллера VIA VL805);
      • Сетевой порт RJ-45 и два порта USB 2.0/1.1 (реализованы силами чипсета);
      • Блок аудиоразъемов.

      реклама

      Технические характеристики

      В завершении внешнего осмотра платы приведем таблицу общих характеристик Gigabyte GA-970A-UD3P.
