Понадобилось мне недавно «защитить» съемную квартиру, в которой я живу. Хату снимаем у хозяев, которые живут этажом ниже. В договоре написано, что хозяева могут в квартире появляться только в присутствии нас, съемщиков, с предварительным уведомлением. Но подозреваю, что они захаживают к нам когда нас нет дома (в отъезде или просто пока на работе), при этом ни в какую не сознаются, хотя по наводящим вопросам неимоверно палятся в своем вранье.
Было решено купить GSM сигнализацию, чтобы по приходу нежданных гостей приходили СМСки и звонки, и обратным вызовом спалить их.
Почитал муську на наличие каких-либо обзоров. Этот не подошел по причине того, что все управление – через СМС, а этот – дороговизной. Было решено взять нечто из середины – с функционалом первого и кнопками управления второго. Так и нашел на али героя своего обзора.
Куплен на свои. Во время акций 11.11 мыслей насчет покупок не было, а когда приспичило, акции уже закончились.
Для тех, кому нравится отслеживать посылки
Что предлагает нам данный набор:
— Максимальная защита обеспечивается при подключении GSM и городской линии.
— Поддерживает 2 проводные и 99 беспроводных зон.
— Поддерживает подключение до 8 пультов дистанционного управления.
— Оснащена LCD дисплеем с отображением часов.
— Голосовое подтверждение всех операций.
— Поддерживает подключение внешнего динамика.
— 3 режима настройки постановки и снятия с охраны по расписанию.
— 6 номеров для голосового оповещения (звонок на мобильный телефон).
— 3 номера для SMS оповещения.
— Запись сообщения хозяина (воспроизводится при звонке сигнализации).
— Голосовое подтверждение введенных команд.
— Автоматическое смс и голосовое (дозвон) оповещение при обнаружении вторжения.
— Поддерживает подключение беспроводной сирены и беспроводного управления устройствами в доме (поставляется отдельно).
— Управляется с пультов управления и с мобильногогородского телефона (постановкаснятие с охраны, активация функции “хозяин дома”).
— Программирование местоположения аварии: помощь, огонь, утечка газа, дверной замок, гостиная, окно, балкон и периметровая система обнаружения вторжения.
— Программирование охранных зон: защита 24 часа в сутки, защита с задержкой срабатывания.
— Легкое добавление дополнительных датчиков.
— Функция удаленной постановкиснятия с охраны, двухсторонней связи (с мобильного или городского телефона).
— Режимы постановки на охрану: дистанционное управление постановкой на охрану в реальном времени, внешняя отложенная, частичная постановка на охрану, автоматическая постановка на охрану, удалённая постановка на охрану при помощи телефона.
— Функция приоритетного вызова. Сигнализация прервет все параллельные телефонные разговоры и начнет оповещение.
— Встроенный резервный литиевый аккумулятор 7.2V.
Содержание
Беспроводной пульт управления
Вскрытие и внутренности
Беспроводной датчик движения
Вскрытие и внутренности
Геркон
Вскрытие и внутренности
Адаптер питания
Адаптер с разных ракурсов
Сирена
Основной блок
Кнопки на панели:
Замочек – постановка на охрану (после нажатия этой кнопки есть примерно минута для того, чтобы покинуть помещение прежде, чем охрана включится)
Домик – режим «хозяин дома»
Значок громкости – SOS
Значок палитры – стирание введенных цифр в режиме программирования
0-9 – цифры для ввода команд
* — отмена набранных цифр
# — подтверждение команды
Расшифровка индикации и звуковых сигналов представлена на картинке ниже
Сзади есть несколько разъемов
SP – подключение сирены
12V – подключение питания от адаптера
TEL — телефон
LINE – линия
ON/OFF – включение/отключение резервного питания в параллель (в режиме питания от сети – для подзарядки батареи, в режиме отсутствия питания от сети – для работы блока от батареи)
1 (ANT) – .
2 (AND) – .
3 (Z1) – для подключения проводной зоны (98)
4 (Z2) – для подключения проводной зоны (99)
5 (GND) – земля
6 (+12V) – подключение питания проводной зоны
. — предполагаю по надписям — клеммы для подключения антенн для усиления связи блока с датчиками и усиления GSM сигнала (если не прав — поправьте, а если прав — какая антенна чего усиливает)
При пропадании питания от сети блок переходит на питание от безымянного встроенного аккумулятора. Но вот незадача, значок разряженной батареи появляется сразу же как только пропадает питание. И в таком режиме он у меня проработал 1,5-2 часа (буду жаловаться продавцу).
При полном отключении питания сохраняются все настройки, кроме времени на панели.
При пропадании и восстановлении питания, если настроена функция уведомления по СМС и «охрана включена», приходят уведомляющие СМСки:
СМСки об отключении и восстановлении питания
Для ввода какой – либо команды нужно сначала войти в режим настроек: [пароль программирования] + #.
По умолчанию [пароль программирования] – 8888.
После этого набирая отдельные команды можно настраивать систему под свои нужны. Все команды заканчиваются кнопкой #
Настройка охранных зон 60[XX][A][B][C]
ХХ: означает серийный номер соответствующей зоны [01
99].
А: означает вид охраняемой зоны, включая
1 — в реальном времени,
2 — 40 секунд задержки,
3 — зона постоянного контроля,
4 — обход.
В: означает месторасположение зоны
1 — тревожная кнопка,
2 — пожарный датчик,
3 — датчик утечки газа,
4 — датчик открытия двери,
5 — датчик на движение в гостиной,
6 — датчик открытия окна,
7 — датчик тревоги на балконе,
8 — датчик охраны периметра.
С: срабатывание сирены,
0 — звук выключен
1 — звук включён.
Настройка функции «хозяин дома» 61[XX][1/0]
ХХ: означает серийный номер соответствующей зоны [01
99]
1/0 – включение/отключение сирены при срабатывании датчика соответствующей зоны при нахождении дома.
Настройка номеров для голосового оповещения 51-56[номер телефона]
Удаление номера для голосового оповещения 51-56
Настройка номеров для СМС оповещения 57-59[номер телефона]
Удаление номера для СМС оповещения 57-59
Смена пароля пользователя 30[XXXX] ([XXXX] — новый пароль, используется для управления системой)
Смена пароля программирования 31[XXXX] ([XXXX] — новый пароль, используется для настройки системы)
Настройка времени 32[ААВВ] (АА – часы, ВВ – минуты)
Расписание автоматической постановки на охрану 33-35[ААВВ] (3 времени на постановку 33,34,35; АА – часы, ВВ – минуты)
Расписание автоматического снятия с охраны 36-38[ААВВ] (3 времени на снятие 36,37,38; АА – часы, ВВ – минуты)
Включение выключение таймеров автоматической постановки/снятия 39 [1/0] (вкл/выкл)
Запись речи хозяина 701 (10 секунд)
Включение отключение оповещения по городской линии 71[1/0] (вкл/выкл)
Кол-во гудков для ответа панели при звонке с городской линии 72[1-9]
Отправка сигнала тревоги на пульт центральной охраны 73[1/0] (вкл/выкл)
Оповещение центрального пульта охраны при постановке/снятии сигнализации 74[1/0] (вкл/выкл)
Номер центрального пульта охраны 50[номер телефона центрально пульта охраны]
Срабатывание сирены при постановке/снятии системы на охрану 75[1/0]
Срабатывание сирены при подаче сигнала SOS 76[1/0] (вкл/выкл)
Восстановление заводских установок 95175308246
Восстановление пароля 95175308249
Вскрытие и внутренности
При обнаружении угрозы главная панель отправляет смс сообщения и начнет набор первого заданного телефона для оповещения. Если по первому телефонному номеру никто не ответит, система начнет набор следующего телефонного номера. И так по кругу 3 раза.
Если вы ответите на звонок, то система произнесет сообщение, содержащее информацию о сработанной зоне, далее нужно ввести команды с помощью клавиатуры вашего телефона:
* — можно прочитать SMS сообщение отправленное системой.
1 — главное устройство прекращает тревогу и снова переходит в режим охраны, дозвон больше не осуществляется.
2 — главное устройство прекращает тревогу и переходит в режим снято с охраны, дозвон больше не осуществляется.
3 — главное устройство прекращает тревогу, включатся режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3]. Можно проверить, является ли шум посторонним или в ваш дом проник захватчик.
4 — активирует двухстороннюю связь на 30 секунд, если вам необходимо дополнительное время нажмите [4] еще раз.
Управление системой возможно с мобильного телефона по вызову: набираешь номер, дожидаешься ответа, вводишь пароль пользователя и цифру
1 — для активации режима полной охраны.
2 – для дезактивации режима охраны.
3 — прослушать окружающие звуки на протяжении 30 секунд, если необходимо дополнительное время — нажать [3] еще раз.
4 — активирует двухстороннюю связь на 30 секунд, если необходимо дополнительное время — нажать [4] еще раз.
(Например: 55551, где
5555 – пароль пользователя,
1 – активация охраны)
Настройка системы с мобильного телефона по вызову: набираешь номер, дожидаешься ответа, вводишь пароль программирования и все остальные коды аналогично управлению с кнопок главной панели.
(Например: 8888317777, где
8888 – пароль программирования,
31 – изменение пароля программирования,
7777 – новый пароль программирования)
Управление системой так же возможно с мобильного телефона по СМС: отсылаешь СМС на номер сигнализации [пароль пользователя][и цифра]
1 — для активации режима полной охраны.
2 – для дезактивации режима охраны.
(Например: 55551, где
5555 – пароль пользователя,
1 – активация охраны)

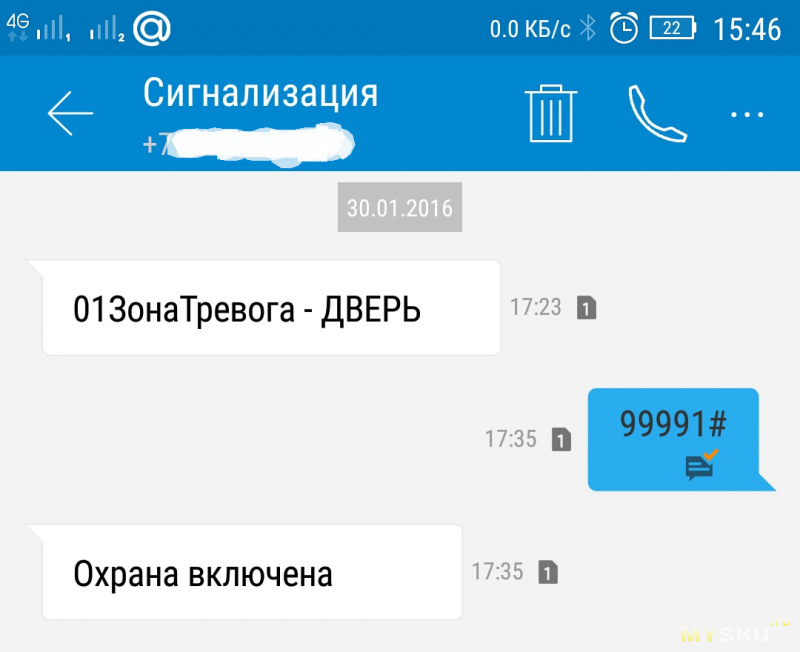

Активация охраны по СМС
Настройка системы с мобильного телефона по СМС: отсылаешь СМС на номер сигнализации [пароль программирования][коды, аналогичные кодам для настройки с главной панели]
(Например: 8888317777, где
8888 – пароль программирования,
31 – изменение пароля программирования,
7777 – новый пароль программирования)
По сравнению с настройкой по вызову, по СМС система настраивается адекватно с первого раза. При настройке по вызову иногда не срабатывают посланные сигналы при нажатии на цифры (нажмешь 1 – не сработает, нажмешь 2 – не сработает, нажмешь 1 – сработает и т.д.).
Система сама по себе добротная, но вся построена на радиосвязи. Если у датчика сядет батарея, блок этого не заметит. Так же будет, если дядя с глушилкой радиосигнала откроет дверь, то сигнал не пройдет. Для этого предусмотрены 2 зоны (98,99) для подключения проводных датчиков. Ну а чтобы не бояться, что дядя с глушилкой перекроет и сотовую связь, то можно подключиться проводом к пульту охранных предприятий и заключить с ними договор — эти возможности я оставлю на будущее.
Себе я систему поставил, настроил для своих целей и теперь трудится, остается раз в 3 месяца проверять заряды аккумуляторов и батареек на датчиках.
Плюсы:
— цена (на русскоговорящих специализированных площадках такую систему предлагают установить за 6500-8000)
— широкий и гибкий функционал
— управление с главной панели
— удаленное управление через вызовы и СМС
— поддержка 6 номеров для дозвона и 3 номеров для СМС
— очень громкая сирена
Минусы:
— громкоговорящая тетка основного блока
— не менее громкая пищалка основного блока
— периодический неадекват при управлении системой через вызов по телефону
— при срабатывании сигнализации вызов приходит более, чем через секунд 10
— нет оповещения об отключении датчиков
Китайские охранные GSM-комплексы пользуются достаточно большой популярностью среди отечественных потребителей. Объясняется это небольшой ценой, широким спектром функциональных возможностей, а также простотой установки и последующего использования. Любой человек, который хоть немного разбирается в работе электронной техники, сможет самостоятельно установить и настроить такую систему безопасности. Настройка китайской GSM сигнализации составляет всего несколько этапов, которые включают в себя подготовительный этап, установку и привязку к электронному блоку датчиков, а также программирование самого электронного блока.
Подготовка сигнализации к работе
Перед тем как приступить к настройке сигнализации нужно ее собрать. На этом этапе производится монтаж в соответствующее гнездо передающей антенны, установка в слот SIM-карты одного из операторов мобильной связи, подключение блока питания. После этого следует убедиться в работоспособности электронного модуля, функционировании датчиков, внешних сирен, а также сопряженности с электронным блоком брелоков. Каждая китайская GSM сигнализация содержит инструкцию на русском, которая позволит выполнить перечисленные процедуры максимально быстро.
Установка датчиков
Большую популярность у пользователей получили GSM-комплексы, которые имеют в своем составе беспроводные датчики. Такие устройства просты как в монтаже, так и в настройке. Их установка не потребует прокладывания дополнительных кабелей питания и передачи сигналов, что впоследствии ведет за собой ремонт в квартире или доме. Беспроводные датчики просто устанавливаются в соответствующих зонах на расстоянии, при котором сохраняется уверенная связь с электронным блоком через радиоканал. Сопряжение такого датчика с центральным электронным модулем происходит автоматически, если он располагается в зоне действия – в зависимости от моделей датчиков это расстояние составляет около 100 метров открытого пространства.
Датчики открытия дверей/окон, которые имеет любая китайская сигнализация для дома GSM, инструкция рекомендует крепить таким образом, чтобы срабатывание происходило, когда магнитная и ответная часть датчика удаляются на расстояние не больше чем 1,5…2,5 см.
Беспроводные датчики движения также автоматически подключаются к центральному блоку. Это происходит сразу после включения автономного питания датчика. Такого типа устройства основаны на приеме ИК-лучей, которые излучаются нагретыми телами, включая и человека. Чтобы исключить ложные срабатывания датчиков их не следует располагать вблизи тепловых приборов и излучателей ИК-волн.
Установка центрального блока
Центральный электронный модуль, которым управляется китайская GSM сигнализация, инструкция рекомендует располагать в недоступном для взломщика месте, но таком, чтобы можно было им оперировать при потребности. Вблизи с центральным блоком располагают блок питания, а антенна должна ориентироваться таким образом, чтобы отсутствовало экранирование сигнала различными объектами, располагаемыми в помещении.
Настройка центрального блока
Перед началом настройки блока в него следует установить SIM-карту, которая будет использоваться для передачи сообщений об опасности, а также дозвона на выбранные номера телефонов.
Для успешной работы блока с картой мобильной связи на ней должен быть отключен пин-код, в записной книжке не должно быть никаких номеров, а баланс «симки» должен быть положительным.»
Для проведения настройки центрального модуля следует войти в режим программирования сигнализации. Входящая в комплектацию инструкция поможет это сделать для конкретной модели сигнализации. После входа в этот режим можно проводить ввести номера телефонов, на которые будет осуществляться посылка сообщений и проводиться дозвон. Также можно будет запрограммировать зоны охраны, добавить новые датчики или удалить сопряжение со старыми датчиками. В этом режиме также производится настройка дистанционных брелоков, с помощью которых китайская GSM сигнализация ставится на охрану и снимается с нее.
При потребности все вводимые настройки можно сбросить и вернуться к заводским. Для этой цели следует вынуть аккумулятор из электронного блока и нажать соответствующие функциональные клавиши – какие именно, описано в инструкции к сигнализации, переведенной на русский язык.
Перечисленные выше настройки проводятся с помощью кнопок, которые есть на панели электронного блока, а также посредством дистанционного брелока. Кроме этого, настройка рабочих параметров может производиться и с помощью мобильного телефона. Для этой цели используются специальные команды, подаваемые в виде СМС-сообщений. Каждая инструкция к китайской GSM сигнализации имеет полный перечень этих команд.
