‘Не бойся делать ,то чего не умеешь, соблюдая технику безопасности. Ведь Ковчег построил любитель, ‘Титаник’ — сделали профессионалы.’
Идея построить 3Д принтер возникла давно, так как занимаясь моделированием и радиолюбительством ,часто сталкивался с необходимостью изготовления корпусов или конструктивных элементов для поделок.
Поизучав вопрос, понял ,что покупать готовый набор неинтересно . Решено было изучить вопрос глубже и набить шишек побольше. Причём без использования готовых печатных деталей, а только из того что под рукой или в хозмаге.
Проект сделан полностью в Solidworks. Название поделке присвоил ‘Metall Bot’. Постройка заняла примерно 5 месяцев. Общий бюджет примерно 33 т.р. Ремень GT2 10мм. Рабочее поле 300х300х240. Стекло стола обычное 5мм ,заказано в стекольной мастерской. Нагрев стола — силиконовый нагреватель 220 вольт на 250 Китайских ватт 🙂 Управление нагревом стола через твердоельное реле однофазное CCP-25DA 3-32V DC до24-380V . Электроника MKS Robin. Драйверы на X-Y TMC2100, а на Z и экструдер DRV8825. Двигатели NEMA 17. Блок питания один на 12 вольт, второй на 24 вольта. Установлена плата управления электропитанием MKS PWC V2.0 для автоматического отключения. Индуктивный датчик уровня пока что не настроен. Катается пассажиром. С прошивкой пока не разобрался до конца с его настройкой.
Для рамы использована стальная профильная труба 30х30х2 На всё хватило одной трубы 6 метров. Распиливалось и зачищалось в буквальном смысле на полу дома и над раковиной на кухне.















Крепление ремня сделано из текстолита 10мм и притянуто болтами от советской розетки 🙂
Вид стал вырисовываться.





После недолгой эксплуатации переделал ось Х. Использовал алюминиевую П-образную полосу 5мм . Установил по две каретки MGN12C на каждую сторону. Под рельсы положил по алюминиевой полосе шириной 30 мм.
На оси XY поставил более мощные двигатели NEMA 1717HS8401.







В дальнейшем планирую попробовать кинематику Core XY , проектирую детали.
Спасибо. Всем удачи. 🙂
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Еще больше интересных постов
Настенные часы в стиле лофт
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Закончил небольшой проектик. Решил поделиться.
Давно хотел в кабинет, он же мастерская, повесить часы в стиле лофт. В продаже ничего.
Арифмометр Curta. Часть 3. Большие детали и немного жести.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Всем привет, продолжаю описывать свои приключения по печати и настройке арифмометра фирмы Curta.
В этой статье будут описаны мои злок.
Дефекты 3D печати — Попробуем ввести классификацию
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Добрый день, уважаемые посетители портала.
Сегодня я решил уходить не в художественную часть нашей работы, а снова в научную.
Комментарии
Я тоже принтер первый хотел на сварной раме делать, но рама кривая получилась((
Сделал из дсп))
А так всё очень круто получилось.
Для чего два пока питания? Зачем блок питания 24В? Почему на конечном фото на оси Хопять не алюминий? сколько стоил п-образный профиль из полосы? де
Профиль — это бывшая алюминиевая шина от оборудования. Выравнивать замучился.
Один блок питания (12v)на подсветку и вентиляторы. Другой на основную нагрузку.
Я не проще было поставить DC-DC-преобразователь с 24v на 12v?
Тоже вариант. Просто был под рукой такой маломощный китайский блок сразу в корпусе. А ждать готовый модуль или паять свой на 34063 не хотелось 😉
Тогда да — каждый делает исходя из возможностей.
Я поначалу тоже подумал про ДСП. Были скачены несколько десятков фотографий и чертежей. Выбирал и думал долго. Но побоялся ,что ДСП может ‘гулять’ и ‘вести’ от влажности или времени.
Хорошая работа! Мне понравилось.
Из собственного опыта могу дать совет, стекло не имеет достаточного теплораспределения, и греете вы ровно ту часть где наклеена грелка.
В качестве нагреваемой поверхности рекомендую использовать алюминий, ну а на него сверху положить стекло.
А зачем желтые уголки на раме, если она сварная и итак прочная?
‘Не бойся делать ,то чего не умеешь, соблюдая технику безопасности. Ведь Ковчег построил любитель, ‘Титаник’ — сделали профессионалы.’
да, ро уголки тоже хотел спросить: на кой они?
Уголки для брутальности, да и буйная голова рукам покоя не даёт. Светятся красиво. Больше никакой пользы.
Покритикую немного (какие бы улучшайзинги проделал сам):
Консольный стол с большой областью печати — зло. Сборный консольный стол — зло вдвойне.
Рельсовые направляющие оси Z поставлены в положение, наиболее ‘неудобное’ из условий приложения крутящих моментов. На сырых китайских рельсах достаточно быстро образуются люфты и износы.
‘Рельсы’ оси Y лучше расположить снизу, а не сверху (под трубами).
Балка оси X — несколько перетяжелена. Если делалась лазерная резка, стоило бы ‘выбрать’ внутренние треугольники а-ля ‘ферма’
В стали 2мм резьба М3 для крепления ‘рельс’ нарезается отлично. Обратные отверстия для установки гаек были излишними.
Для печати только PLA подогрев может быть излишним. Непрогрев же стекла по всей площади чреват его растрескиванием. Лучше использовать алюминиевую или стальную пластину с накладным стеклом, как вариант — использовать вместо стекла стеклокерамику гидроабразивной резки. Более бюджетный случай — использовать закаленное стекло. Но над равномерным прогревом по площади надо поработать.
Реле 220В с открытыми контактами? Корпус для него будет?
Твердотельное реле на токах до 5А практически не греется, радиатор излишен.
Укладка кабелей-проводов — гуд. Почему не озаботились платкой разъемов-коннекторов на ‘голове’?
Для такого монстрика я б озадачился директ-подачей пластика.
Выступающие за пределы рамы элементы — рано или поздно будут ‘снесены’. Дрыгатели и катушку (-и) лучше размещать внутри рамы.
Сварной рамой озадачились на совесть. Надеюсь — сварена была точно.
Соглашусь со всем вышесказанным.
Разве что добавлю про размещение электроники. На мой взгляд её лучше размещать в задней части принтера, в дополнительном отсеке. Этот отсек также скроет выступающие за пределы основной рамы моторы.
Всё верно. Но когда проектировал, то сразу задумывался о логичном и удобном размещении в квартире. Спроектировал сразу и радио любительский, компьютерный стол и тумбу под принтер на заказ. Доступ к электронике удобный и движки не мешают. Только цвет гораздо темнее.
Стол и тумба

Ну я к тому, что в том месте, где сейчас электроника стоит — будет скапливаться пыль, куски филамента и другая грязь. А убирать её оттуда будет очень непросто. Или пиво случайно можно пролить, когда стол намазываешь 🙂 Тут дело даже не в эстетике и простоте доступа. Просто с точки зрения эксплуатации эта нижняя панель должна быть в свободном доступе и легко подвергаться уборке.
Кроме того, если туда вдруг упадет гаечка или винтик — хрен её потом оттуда достанешь. А запускать принтер зная что она там может что-то замкнуть стремно.
Ну это лишь мое мнение. Из личного опыта.
Спасибо за критику. Этот стол — это на самом деле 4я версия, того что я понаделал и отмёл , как нерабочеее. Был даже из ДСП. Этот последний вариант — очень прочный и жесткий. Гуляний нет.
При печати PLA без подогрева , задирались края детали, приходилось ставить паузу и фикспровать малярным скотчем. А может просто филамент от ‘sopytka’ имеет такие особенности.
Алюминиевой пластины для стола пока нет такого размера, а обычное стекло и не жалко. Хотя при максимуме температуры в 60 градусов — хватит надолго.
С твердотельным реле сталкиваюсь впервые, и не стал рисковать лишний раз и разместил на радиаторе — на расстоянии от днища из ДСП. Потом может придумаю для него крышку.
Про директ — пока не думал. Может потом поставлю второй экструдер по такойже схеме подачи.
Подскажите как в сварной раме (после сварки) выводили под рельсы плоскость XY?
Проверяли после каждой прихватки ,когда остынет и правили , пока не было поздно что то исправить. Металлоконструкции строю 20 лет по основной работе. Окончательную выверку делал на стеклянном журнальном столике (толщина столешницы 10мм) с помощью автомобильных щупов. Потом полосы- подкладки под рельсы из фольги от пивных банок ,шоколадок и т.д.
Проверяли после каждой прихватки ,когда остынет и правили , пока не было поздно что то исправить. Металлоконструкции строю 20 лет по основной работе. Окончательную выверку делал на стеклянном журнальном столике (толщина столешницы 10мм) с помощью автомобильных щупов. Потом полосы- подкладки под рельсы из фольги от пивных банок ,шоколадок и т.д.
Судя по тому, что вы написали этот пост сами, значит вы еще живы))
Домашние за такие экзекуции в квартире, особенно с кухней, мне бы точно что-нибудь оторвали и куда-нибудь засунули)))
Спасибо. Развеселили. Люблю порядок и других гоняю. Тщательно продуманные действия и приборка после этого 🙂
Монументально! Есть ли смысл от 2 кареток по X? Mgn 12 не перебор? Как дела с кручением головки на каретке вдоль оси Y?
Директ делать планируете?
Для H-Bot безусловно есть и в этом случае Mgn 12 не перебор.
Спасибо статья понравилась, пилю свой принтер тоже дома ‘на коленке’. Несколько решений очень понравилось. Удачи вам!
Шикарно! Только грелка прямо на стекле — чревато! Я тоже сначала так хотел, потом друзья с roboforum показали что бывает когда стекло лопается. Очень долго потом осколки отлеплять (;
Хорошо, что многие начинают понимать, что 3d принтер все-таки является станком и жесткость должна быть соответствующая. И самым оптимальным (недорогим и надежным) решением является сварная стальная рама. Особенно актуально для h-bot. Я за два года собрал три принтера по подобной схеме, первый вообще из того, что валялось в мастерской под ногами и осталось после апгрейда маленького фрезерного станка. Молодца, все хорошо сделал. Кое в чем ошибся, как и я когда-то. При консольном креплении шкивов и роликов на 10мм ремне со временем, особенно при постоянной и ‘скоростной’ эксплуатации, будет неравномерный износ их подшипников, нарушение перпендикулярности осей к плоскости xy. Желательно все-таки, чтобы шкивы и ролики были в опоре с креплением оси в верхней и нижней части. Это касается и валов моторов. Да, есть соблазн засунуть все внутрь коробки, чтобы ничего не мешало, но расположение блока питания и электроники в термокамере не очень хорошо. Пока печатаете PLA проблем не будет, а вот на ABS будет перегреваться. Как вариант, разместить под дном, но не очень удобно при настройке и т.п. У меня сначала тоже был соблазн приклеить грелку непосредственно на стекло, но я сдержался)) Неравномерный нагрев может привести к тому, что оно просто лопнет. Кроме того, у стекла плохая тепловая инерция, и управление через твердотелку ‘bang-bang’, температура будет скакать как конь. Кроме того, стекло — расходник, со временем будет местами от температуры слоиться крошиться,да и помыть-обработать стекло на месте не так удобно. Переклеивать грелку будет проблематично.Я клею грелку на алюминиевую пластину из Д16Т 5-6мм (этот сплав обладает большей твердостью по сравнению с другими и не ‘горбатится’ при нагреве, заодно и пригодится индуктивный датчик)), а сверху съемное стекло или наклейка. Снизу заливаю (покрываю) термогерметиком слоем около 5мм. Греется быстро, температура не убегает, не скачет. Консольный стол (как по мне) не очень хорошо, но каждый решает сам, тем более, что у тебя по Z профильные рельсы, что для принтера довольно жирно) Не слушай теоретиков, до появления износа по Z, пройдут долгие годы и мир погрузится в хаос)) Там нет больших скоростей и интенсивных частых перемещений, чтобы появился износ, задача одна — точное позиционирование. У тебя жесткая рама — 80 % необходимого для быстрой качественной печати, чуть-чуть довести до ума мелочи и это будет суперпринтер. Удачи! А это мои монстры из зоопарка в мастерской:
видео из мастерской
Пожалел, что в последнем принтере использовал дешевые китайские рельсы и каретки ноунейм. Каретки клинили по-черному, отверстия в них для возврата шариков не совпадали, была ступенька ярко выраженная. Брал на Али, вернул 3/4 стоимости, добился нормальной работы с большим трудом, но работают явно шумнее, чем hiwin или hsac:
ссылка
Не слушай теоретиков, до появления износа по Z, пройдут долгие годы и мир погрузится в хаос))

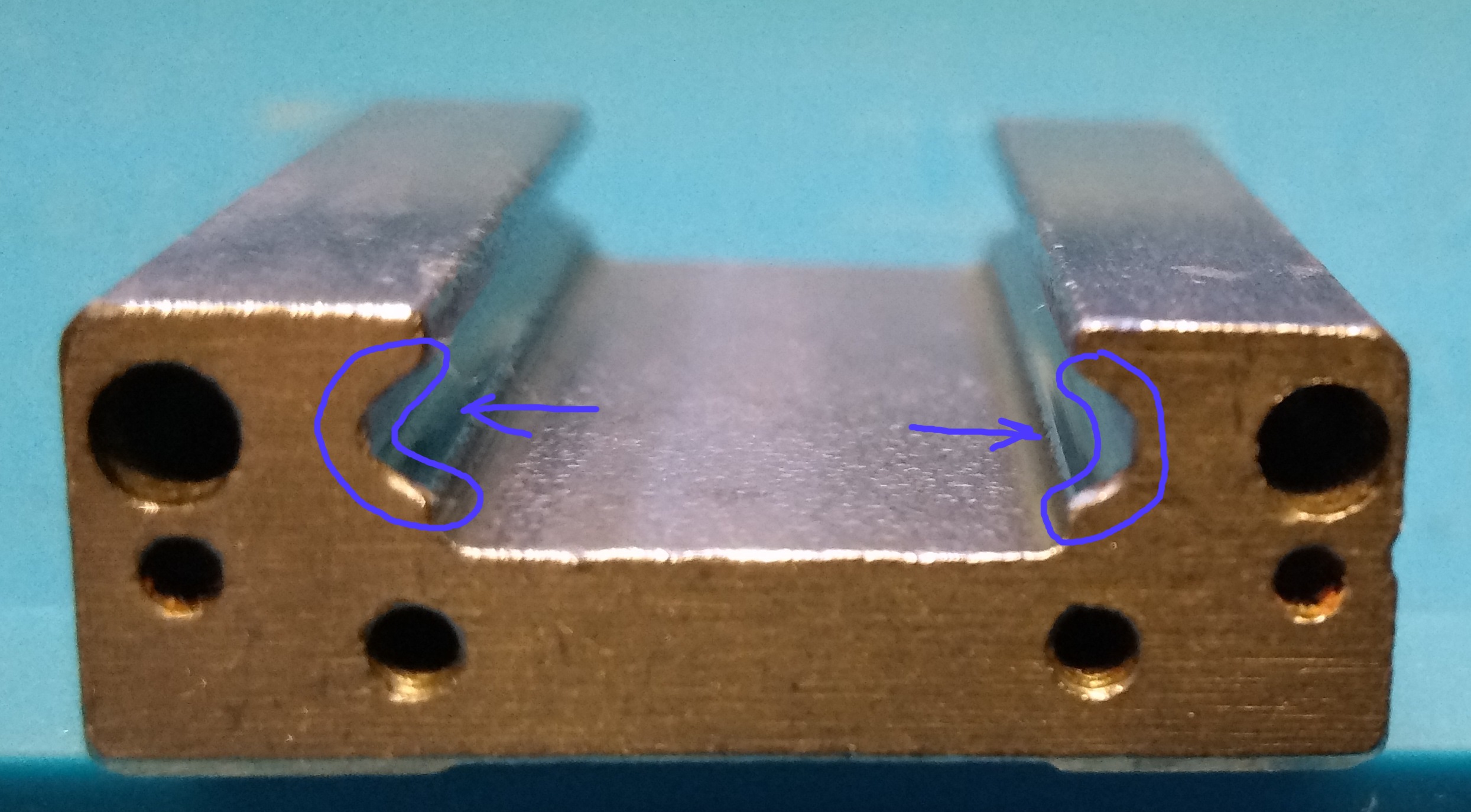

дешевые китайские рельсы и каретки ноунейм. Каретки клинили по-черному, отверстия в них для возврата шариков не совпадали, была ступенька ярко выраженная
Спасибо. Глянул видео. Много труда и умений вложено. Снимаю шляпу.
Про стол я знаю, пока что нету алюминиевой пластины такого размера. А обычное стекло совсем не жалко если лопнет.
Каретки я тоже тщательно подгонял в местах совпадений переходных отверстий. Работает всё четко и без заеданий. Этому вопросу я уделил самое большое и тщательное внимание. От этого зависит в целом качество последующей работы.

Принтер без единой печатной детали делал из ДСП и алюминииевого углового профиля. выглядит не так круто, но зато пилится и собирается за одни выходные и печатает не хуже фанерных и из конструкционного профиля H ботов.
Стекло у вас лопнет сразу при нагреве для АБС. Я решил вопрос проложив под стеклом лист алюминия 3мм.
Сейчас печатаю детали и делаю другие принтеры из квадратного алюминиевого профиля 15 мм (без пазов). Без сверления в профиле, соединение обжимим пластиковых деталей.
