Palit gtx 970 jetstream обзор

Автор: | 16.12.2019

Оглавление

Вступление

Уже не за горами выход новой видеокарты GeForce GTX 960, основанной на графическом процессоре Maxwell, и лаборатория Overclockers.ru решила закрыть пробел и познакомить своих читателей с наиболее интересными нереференсными вариантами GeForce GTX 970.

реклама

Разработчикам Nvidia удалось выжать последние соки из 28 нм техпроцесса, что сказалось на повышении производительности и снижении энергопотребления. Вопрос в следующем: сколько это еще сможет продолжаться?

Не будем пока загадывать, ведь в новом году ожидается еще несколько интересных анонсов. А пока это время еще не настало, мы, благодаря нашему партнеру – компании Регард, изучим различные оригинальные модели GeForce GTX 970.

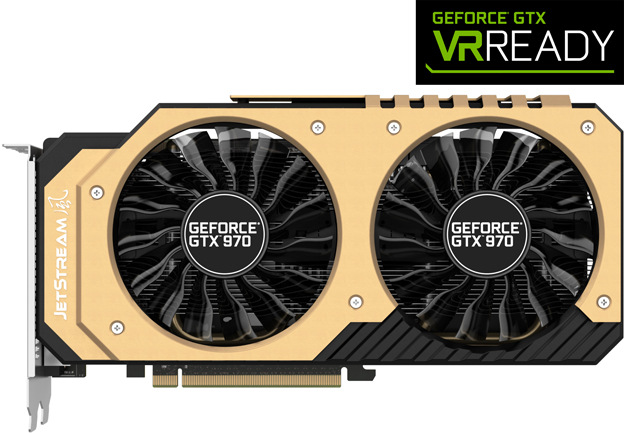

Обзор Palit GeForce GTX 970 JetStream

реклама

Упаковка и комплект поставки

И начнем с модели JetStream компании Palit, которая одной из первых представила свое детище. Видеокарта поставляется в коробке солидных габаритов из плотного картона. Для удобства транспортировки производитель снабдил упаковку ручкой.

В левом верхнем углу разместился логотип компании, по центру – название фирменной серии JetStream, а на заднем плане – глянцевый иероглиф.

Внизу указаны основные спецификации продукта, акцент на них, судя по размеру текста, явно не ставился. В глаза бросается наклейка, повествующая о трехлетней гарантии – приятный бонус.

Изюминкой коробки можно назвать крышку упаковки (крепится липучками), после откидывания которой через специальное окошко можно лицезреть кулер видеокарты. На обороте детально рассмотрены многие особенности платы и системы охлаждения, создается впечатление, что все внимание пользователя должно сконцентрироваться на этой части, нежели на спецификациях, приведенных спереди.

Вверху ярко указаны основные преимущества видеокарты в лозунге из трех слов: «Тише! Быстрее! Холоднее!» Данную рекламную брошюру можно рассматривать долго, отметим технологию «0-dB Tech», благодаря которой вентиляторы выключаются при температуре графического процессора ниже 60°C, применение оригинальной системы охлаждения с двумя 90 мм вентиляторами и качественной элементной базы.

На обратной стороне коробки нет ничего необычного. Она отведена производителем под техническую спецификацию на двенадцати различных языках, включая русский. Указаны рекомендованные системные требования, среди которых стоит отметить наличие блока питания мощностью не менее 500 Вт.

Видеокарта фиксируется по центру в специальной пластмассовой форме, которая крепится к краям выемками, на дне как подстил помещен пенополиуретан. Легко заметить, что большую часть внутреннего убранства занимает пустота.

реклама

Комплект поставки по современным меркам скромный, однако встречались нам и более скупые варианты:

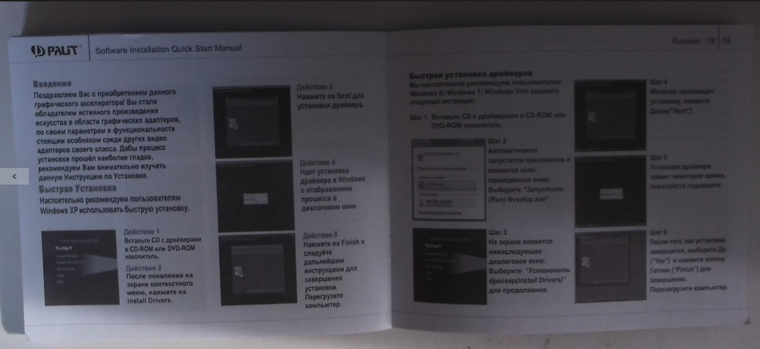

  • Руководство пользователя;
  • Диск с драйверами и программным обеспечением;
  • Переходники питания типа 2хMolex -> 8-pin;
  • Переходник DVI-D -> D-SUB;
  • Фирменная наклейка с логотипом JetStream.

Внешний вид и размеры

Внешний дизайн модельного ряда серии JetStream неоднократно менялся, и этот раз не стал исключением. Весь кожух системы охлаждения накрывает золотистая металлическая пластина, за которой проглядывается рельефный рисунок. В последнее время сочетание желтого и черного цветов стало популярным у многих производителей, и компания Palit не стала исключением.

реклама

Для вывода изображения на видеокарте предусмотрен следующий набор интерфейсов:

  • Один DVI-I;
  • Три mini DisplayPort;
  • Один mini HDMI.

Поддерживаются следующие разрешения:

  • Цифровое – до 4096 x 2160;
  • Аналоговое – до 2048 x 1536.

реклама

Согласно техническим спецификациям Palit GeForce GTX 970 JetStream, энергопотребление модели возросло с 145 Вт до 150, возможно, дело в заводском разгоне.

Укороченная печатная плата отодвигает два шестиконтактных разъема дополнительного питания ближе к центру. Стоит отметить, что немного выпирающий кожух системы охлаждения затрудняет их отсоединение в случае необходимости.

реклама

Как говорится в пословице «Встречают по одежке, а провожают по уму», поэтому одной из первых (но далеко не самой главной) задач является сделать внешний облик видеокарты приятным для глаз пользователя, и чтобы такой продукт не затерялся на фоне конкурирующих решений, разработчикам приходится очень несладко. Но компании Palit удалось выпустить оригинальный и интересный ускоритель.

Читайте также:  Citilink возврат товара надлежащего качества

Большая металлическая пластина с красивыми, но бесполезными прорезями фиксируется по всей площади девятью винтами. Их не старались замаскировать, они являются частью декора. Что любопытно, пластина не алюминиевая, а из какого-то другого легкого сплава.

реклама

Для реализации технологии Nvidia SLI традиционно используются два коннектора для подключения соответствующих мостиков, которые согласно официальному сайту разработчика позволяют объединить до двух ускорителей для совместного расчета графических эффектов.

Несмотря на все изменения, которые обычно приводят к росту габаритов видеокарт, размеры Palit GeForce GTX 970 JetStream стали исключением. Длина не превышает 247 мм против 267 мм у «референса», ширина 122 мм, но в системном корпусе новинка занимает два с половиной слота расширения, к этому стоит быть готовым.

На средний сегмент делают ставку и сами производители, по слухам вслед за появлением Radeon 380X, готовится ответ в виде GeForce GTX960 Ti. Пока сложно понять, какое положение в итоге она займет и насколько целесообразен выход, с учетом того, что разрыв в стоимости между GeForce GTX 960 и GeForce GTX 970 не такой уж и большой, при этом по уровню быстродействия они занимают разные сегменты. Для наглядного сравнения по ценам, приведу ниже таблицу с линейкой JetStream:

Видео обзор Palit GeForce GTX 970 JetStream

Характеристики:

Комплектация

Комплектация включает: переходник питания MOLEX – 8-pin, переходник DVI-VGA, наклейка с логотипом, руководство пользователя, диск с ПО.

Внешний вид

Здесь кожух окрашен в золотистый цвет, напомню: GTX 960 Jetstream – красная, GTX 980 Ti JetStream – белая. Общая же конструкция кожуха схожая.

Под металлическим кожухом скрывается пластиковая основа. Сочетание черного и золотистого смотрится премиально.

В основе используется укороченная плата оригинального дизайна, но общие габариты больше за счет металлической накладки с ребрами жесткости.

Обдувает Palit GeForce GTX 970 JetStream два вентилятора с изменённой геометрией крыльчатки и белой подсветкой. При отсутствии нагрузки, обороты вентиляторов полностью останавливаются.

Еще одним отличием от референса стал набор интерфейсов: три mini DisplayPort, mini HDMI, DVI-D. Расположение mini HDMI выбрано неудачно, рекомендуем проверить кабель или переходник перед покупкой, может мешать боковая стенка.

Освободившееся пространство тут отдано под решетку для отвода тепла.

На боковую часть выведена пара 6-пиновых разъемов. Энергопотребление увеличено с 145 до 150 Вт. Здесь же разъемы SLI.

Общая длина уменьшена на 20 мм, 247 мм против 260 мм. Эту модель можно рассматривать для сборки в компактных корпусах. На корпусе она занимает практически три слота расширения.

Система охлаждения

Вентиляторы Apistek с диаметром 87мм, максимальная скорость вращения 2380 оборотов в минуту.

Есть дополнительный радиатор для отвода тепла от силовых элементов.

Начинка

Сердцем Palit GeForce GTX 970 JetStream стал чип GM204-200-A1 с 256-битной шиной памяти. На борту восемь микросхем памяти Samsung K4G41325FC общим объемом 4 Гбайт. Ядро разогнано до частоты 1152 МГц, память до 7012 МГц.

Тестирование Palit GeForce GTX 970 JetStream

1. Температурный режим работы видеокарты в нагрузке

2. Шум в нагрузке

Оценку производительности по традиции начинаем с синтетических тестов.

5. Futuremark 3DMark Firestrike Extreme

Остальной набор тестов:

Пришло время самых зрелищных тестов, замеры FPS в ресурсоёмких играх. Ряд таблиц мы сопровождаем наглядными видеороликами с записями во время игры. Данные снимаются с Full HD разрешением при Ultra настройках. Стоит учесть, что в ряде моментов в видеороликах реальные данные по FPS ниже, чем полученные во время тестовых прогонов, это связано с затратой ресурсов на видеозапись. Для этой видеокарты мы отдельно протестировали работу на разрешении 3840×2160 на Ultra настройках.

7. Battlefield 4

8. Hitman: Absolution

9. Metro Last Light

10. Middle Earth: Shadow Mordor

12. Watch Dogs Ultra 4x AA

13. Total War: Rome II Extreme

14. GRID Autosport Ultra 4x MSAA

Читайте также:  Metro 2033 redux вылетает когда беру пистолет

15. World of Tanks

17. The Witcher 3

18. Batman Arkham Knight

Разгон Palit GeForce GTX 970 JetStream

Для сравнения увеличения быстродействия используется синтетический тест 3D Mark FireStrike:

Есть потенциал для дальнейшего разгона при максимальном подъеме напряжения. Частоту ядра можно поднять до 1252 МГц и 1978 МГц по памяти. Здесь максимальная планка температуры повышается до 73 градусов.

Итоги по Palit GeForce GTX 970 JetStream

Palit GeForce GTX 970 JetStream – это правильный выбор при построении игровой системы с одним/двумя мониторами Full HD. К преимуществам отнесем хороший заводской разгон с возможностью дальнейшего ручного повышения, эффективную систему охлаждения с низким уровнем шума и комфортными температурами, компактные габариты, приятный внешний вид. Поддерживаются все современные технологии NVIDIA. Свиста дросселей замечено не было. Из особенностей стоит учитывать замену HDMI на mini HDMI. В пользу выбора сыграет стоимость, она ниже, чем у конкурентов.

Приветствую и желаю всего самого наилучшего посетившим этот обзор.

Сегодня будет рассмотрена видеокарта Palit GeForce GTX 970 JETSTREAM, её возможности в некоторых игровых новинках, надёжность системы охлаждения, и насколько хорошо она разгоняется. Её разгон ранее не производился мной, так что всё, что с этим связано, будет делаться впервые и, по возможности, подробно будет изложено в этом обзоре.

Ну что же, приступим.

Технические характеристики Palit-GeForce-GTX-970-JETSTREAM

Интерфейс: PCI Express 3.0 x16. Технологический процесс: 28 нм. Количество универсальных процессоров: 1664. Число текстурных блоков: 104. Число блоков растеризации: 56. Версия шрейдеров: 5.0 Количество видео процессоров: 1. Частота видео процессора. Базовая: 1152 МГц. В режиме турбо: 1304 МГц. Объём видеопамяти: 4 Гб. Тип памяти: GDDR 5. Разрядность шины памяти: 256 бит. Эффективная частота видеопамяти: 7000 МГц (2х3500). Поддержка API: DirectX 12, OpenCL 1.2, OpenGL 4.5. Поддержка мультипроцессорной кон*игурации: SLI. Максимальное количество одновременно подключаемых мониторов: 4. Максимальное разрешение: 4096×2160. Видеоинтерфейсы (выходы): Mini DisplayPort: 3 шт. DVI-I: 1 шт. Mini HDMI: 1 шт. Максимальная мощность видеокарты (Вт): 150 Вт. Рекомендованная мощность блока питания (Вт): 500 Вт, для SLI из 2 карт: 600 Вт. Дополнительные разъемы питания: 6-pin X2. Форм-фактор: 2.5 слота. Размеры. Длина: 247 мм. Ширина: 126 мм.

Упаковка и комплектация

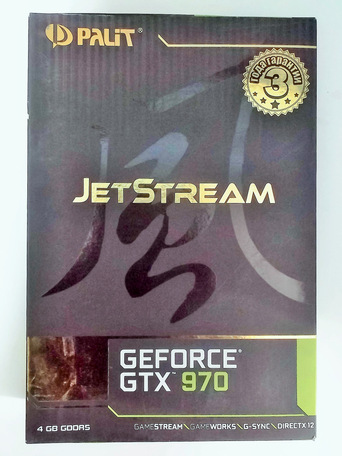

Продаётся в коробке довольно приличных размеров

Для серии GTX 900 компания Palit использует чёрно-золотой с зелеными вставками дизайн.

В верхнем левом углу золотым цветом изображён логотип производителя, в правом верхнем таким же цветом указан гарантийный срок (3 года).

В середине на фоне иероглифа, выполненного блестящей чёрной краской, так же золотым цветом надпись JETSTREAM

Внизу, в обрамлении золотого и зелёного указана модель видеокарты: GeForce GTX 970.

По самому низу изложены некоторые характеристики

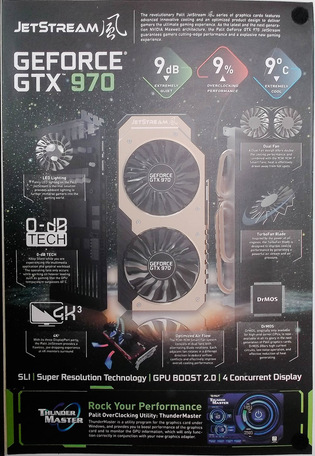

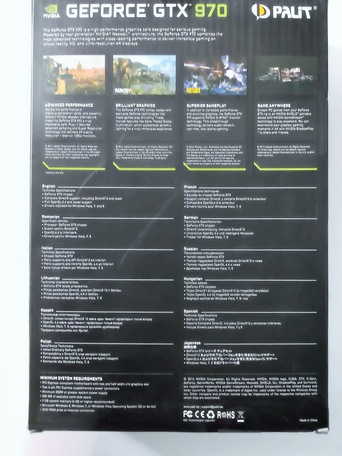

На тыльной стороне, вверху логотипы nVidia и Palit

Ниже большая часть отдана кратким техническим спецификациям

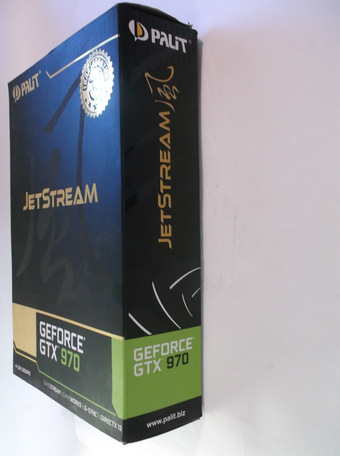

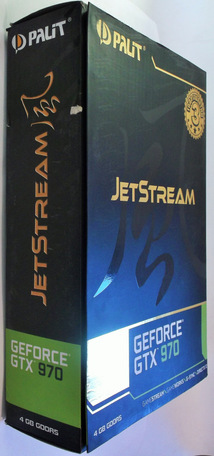

На боковых сторонах вверху логотип производителя, середина отдана под надпись JETSTREAM, внизу, на зелёном фоне, GeForce GTX 970,

электронный адрес производителя и объём видеопамяти.

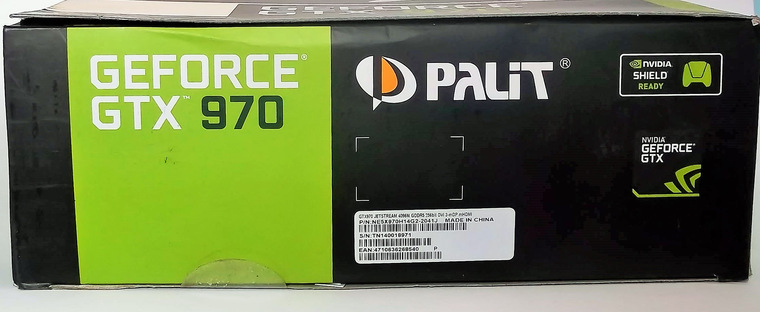

На нижней стороне слева, в зелёном квадрате GeForce GTX 970, логотип производителя, значки nvidia SHELD и NVIDIA GEOFORCT GTX. Также имеется наклейка со штрих кодом и краткими характеристиками

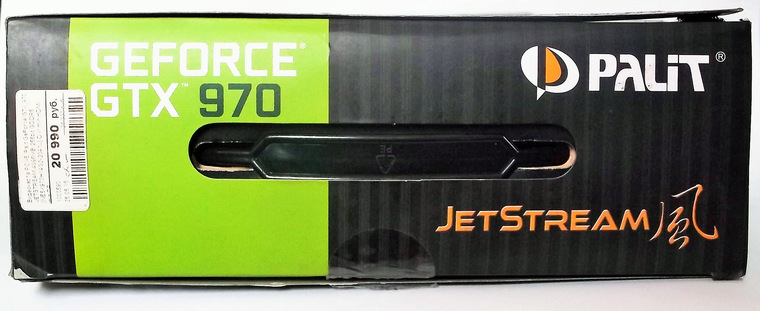

Верхняя сторона: Слева практически то же самое. В середине ручка для переноски. Справа логотип Palit надпись JETSTREAM в правом нижнем углу.

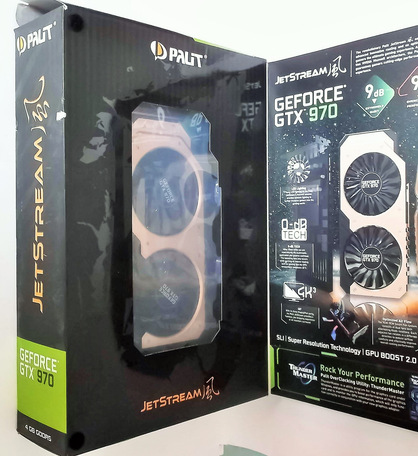

Передняя сторона упаковки двойная. Её верх крепится с одной стороны на липучках и открывается в правую сторону. На обратной стороне в середине изображение видеокарты, по краям, на английском языке, описываются её технические специализации.

В самой упаковке имеется окно, закрытое целлулоидом, сквозь которое видна сама видеокарта.

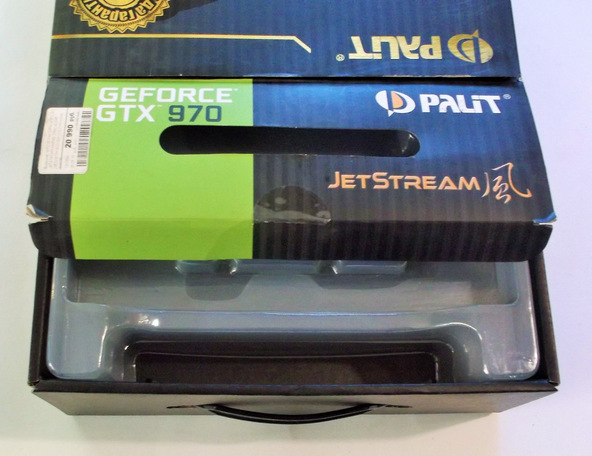

Извлекаем внутреннюю упаковку со стороны верхней части внешней.

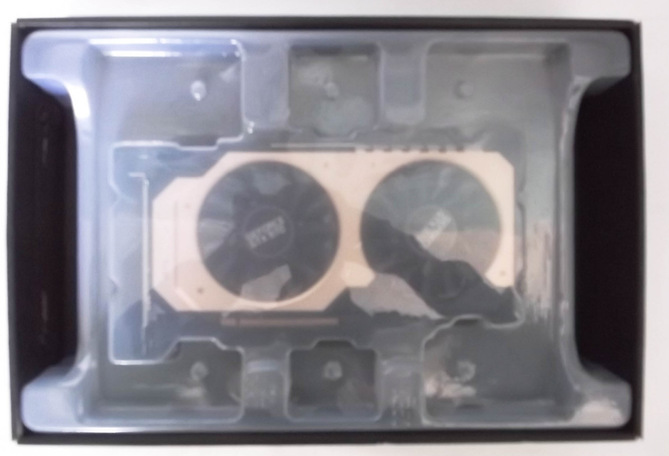

В ней находится видеокарта, упакованная в целлулоидный контейнер.

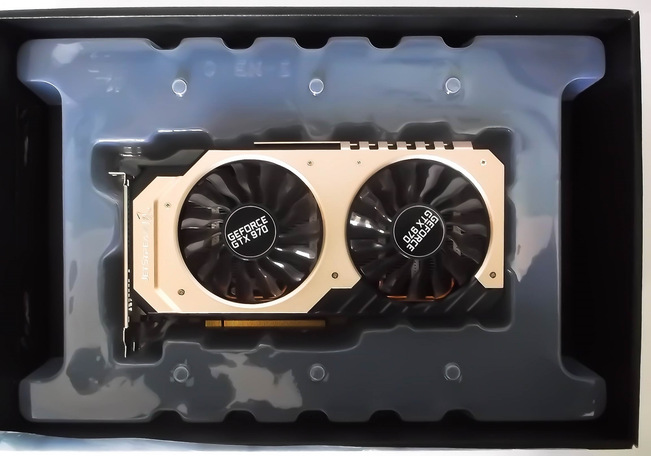

Снимаем верхнюю часть контейнера, и перед нами видеокарта.

Система охлаждения

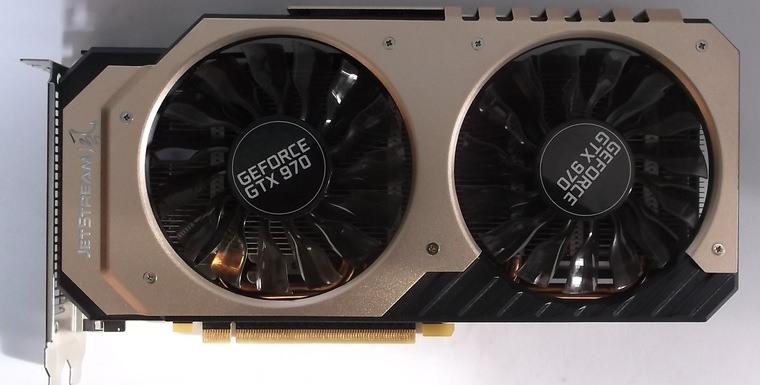

Видеокарта оборудована 2 вентиляторной системой охлаждения с 15 лопастями на каждом вентиляторе. В середине вентиляторов имеется надпись

GEPFORCE GTX 970.

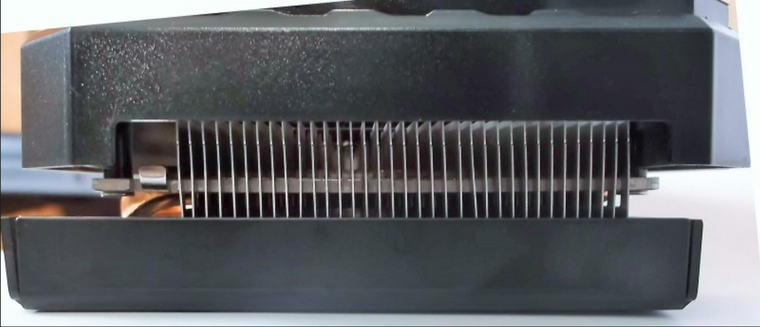

С тыльной стороны видны алюминиевые пластины радиатора, их 35 штук

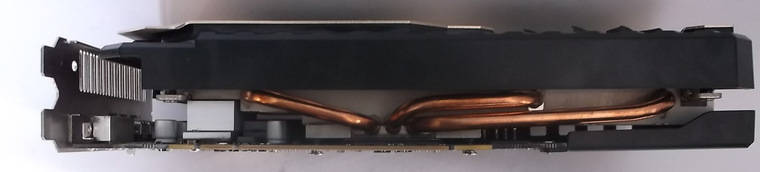

С нижней стороны видны 3 тепловые трубки.

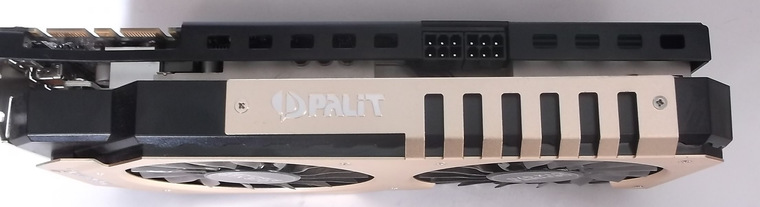

На верхней стороне, на кожухе системы охлаждения, логотип производителя. На самой плате разъёмы дополнительного питания, 6-pin * 2.

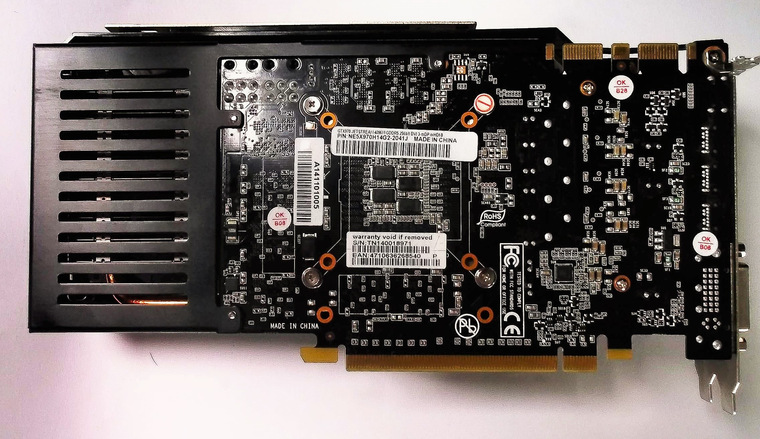

На обратной стороне видим печатную плату. К ней прикреплено удлинение для системы охлаждения. Так же видны четыре подпружиненных винтика, крепящих систему охлаждения. На одном имеется гарантийная пломба.

Читайте также:  Jabber клиент для linux

Я прошу прощения, но так как видеокарта на гарантии ещё более двух лет, то я не буду срывать пломбу, чтобы показать систему охлаждения изнутри. Риск в данном случае не из разряда дешёвых.

Так же на плате видны дополнительные отверстия для крепления не заводских систем охлаждения. И это, на мой личный взгляд, несомненный плюс,

так как значительно облегчает подбор и установку систем охлаждения других производителей.

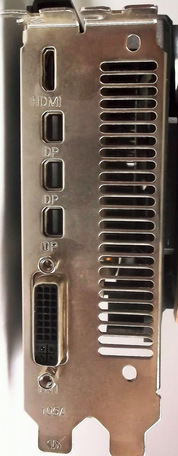

На передней стороне видны интерфейсы (видео выходы). А так же решётка охлаждения.

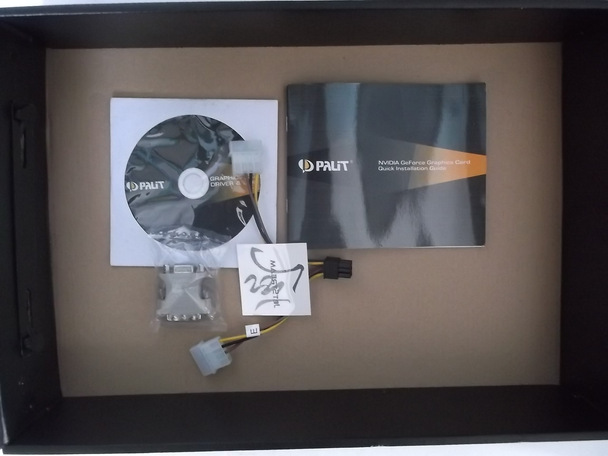

Комплектация Palit-GeForce-GTX-970-JETSTREAM

Она не богата. В неё входят:

2: Переходник DVI — VGA.

3: переходник питания видеокарты 2 Molex — 6 pin.

Так же на плате имеются несколько наклеек со штрих кодами, и надпись, что видеокарта прошла тест, на соответствие стандарту.

Разгон видеокарты Palit-GeForce-GTX-970-JETSTREAM

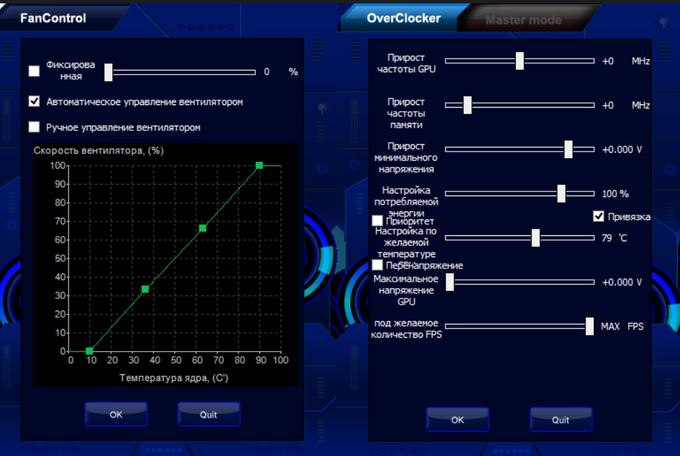

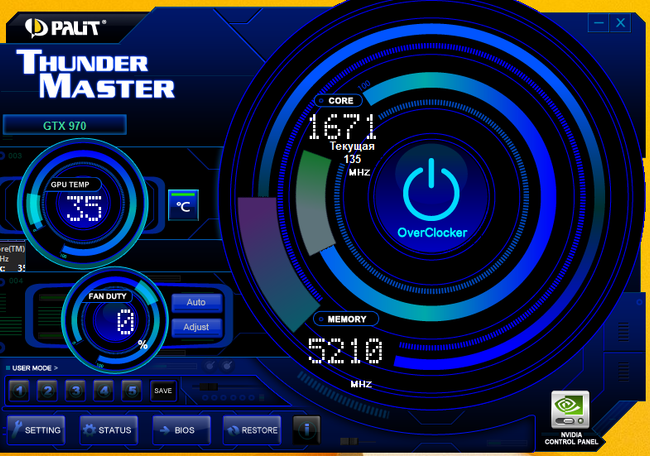

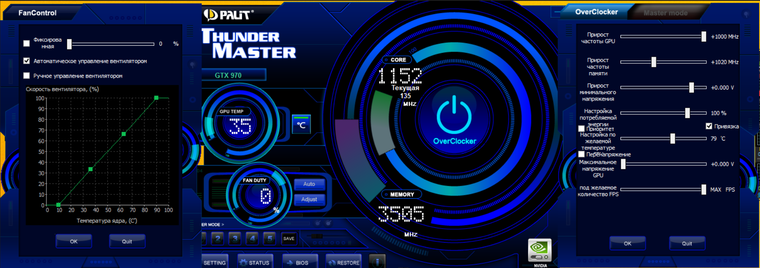

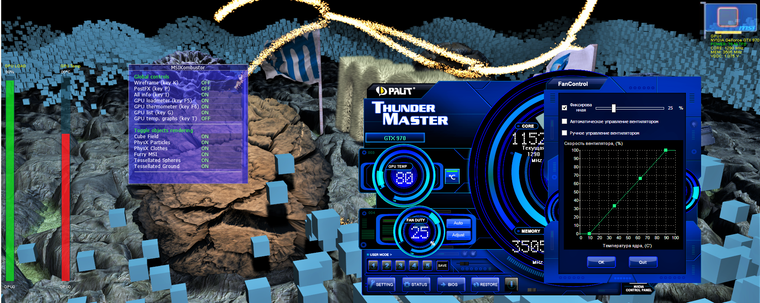

Производился с помощью утилиты Thunder Master

Данная утилита имеется на идущем в комплекте с видеокартой диске с ПО.

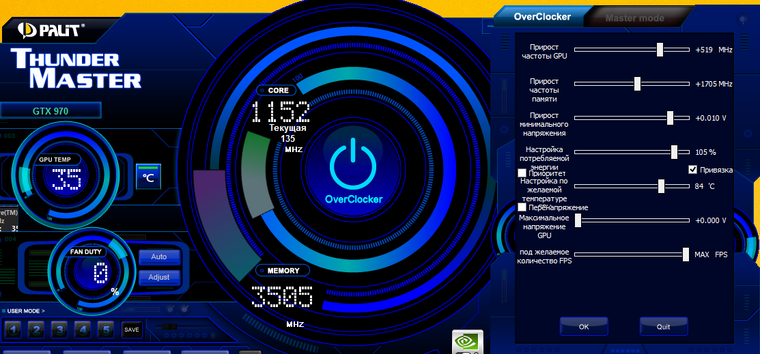

Начал с того, что просто выставил на максимум частоту GPU, частоту памяти на 1020 МГЦ.

ОК. И, полностью ожидаемо, на 100% прогнозируемо, получил национальную хижину великого воина Чинганчук большой змей.Перезагрузка и новая попытка.

И снова, вышеупомянутая, хижина.

Вышеуказанные действия показаны в качестве примера, как не следует разгонять видеокарту. Начинать нужно от меньших значений, постепенно прибавляя.

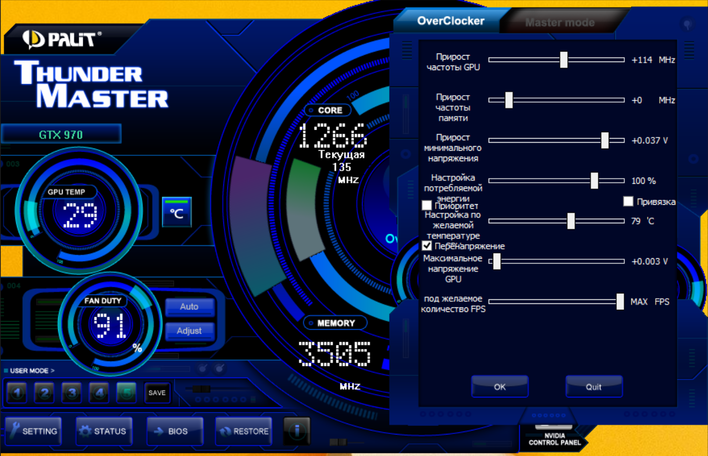

Через некоторое время, после ряда ритуальных танцев и камланья, был получен вот такой результат.

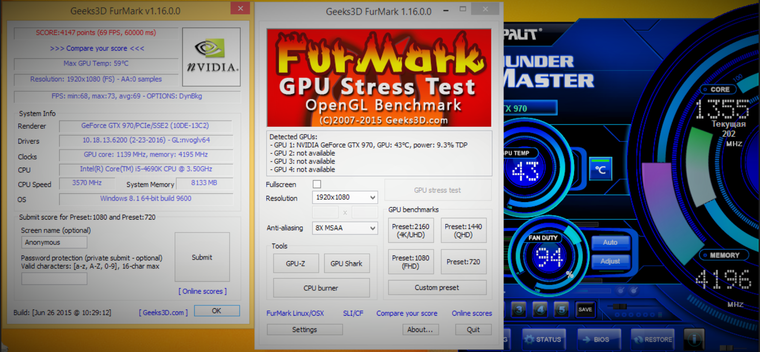

Пройден тест в FurMark

Но запуск игры Crysis3, расставил всё по своим местам. Через три минуты чёрный экран.

Снова перезагрузка и очередная порция ритуальных священнодействий.

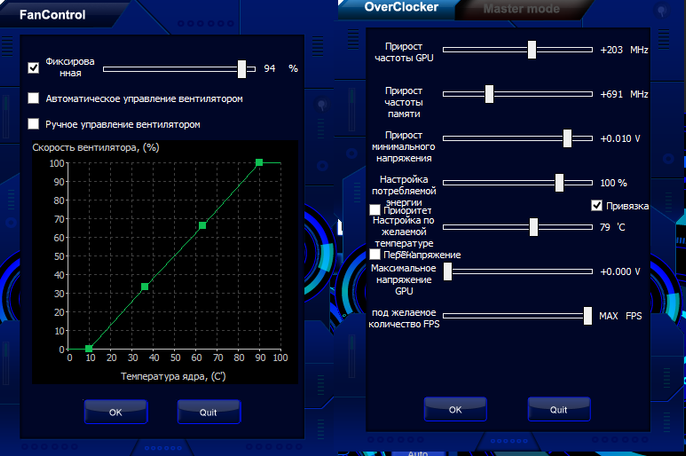

В итоге, спустя полтора дня, после выше перечисленных таинств + обещаний "отремонтировать" с помощью молотка и зубила :-)), был получен результат.

Что стоит, притом обязательно, отметить, так это то, что при разгоне приходится выставлять вращение вентиляторов в ручной режим. Без постоянного охлаждения вылеты в черный экран, вылет видео драйвера и тому подобные "приятные" сюрпризы.

И ещё — при разгоне видео чипа, одновременный разгон памяти приводит к вышеупомянутым сюрпризам.

Тесты Palit-GeForce-GTX-970-JETSTREAM

Для простоты разгон видеокарты будет обозначаться J

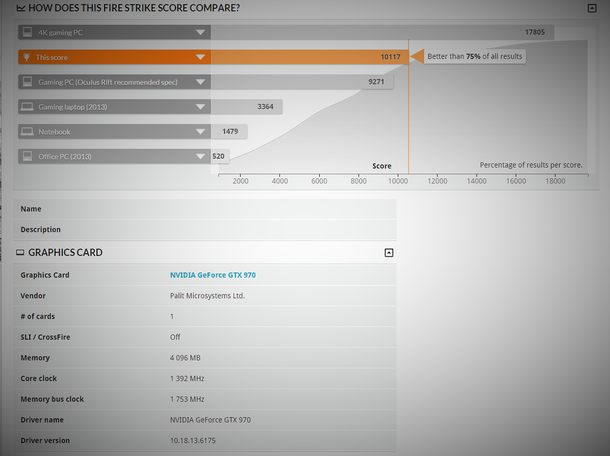

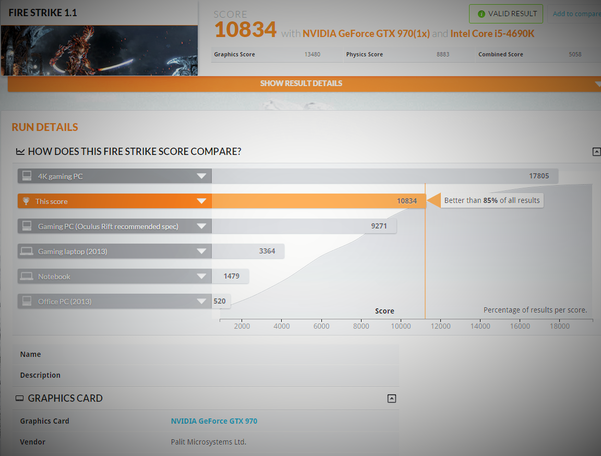

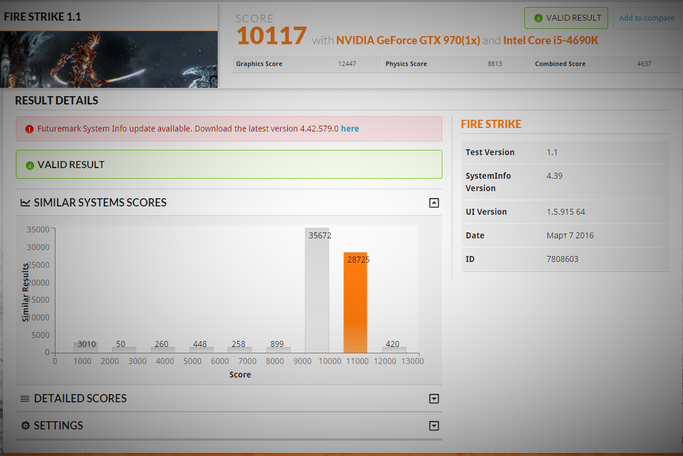

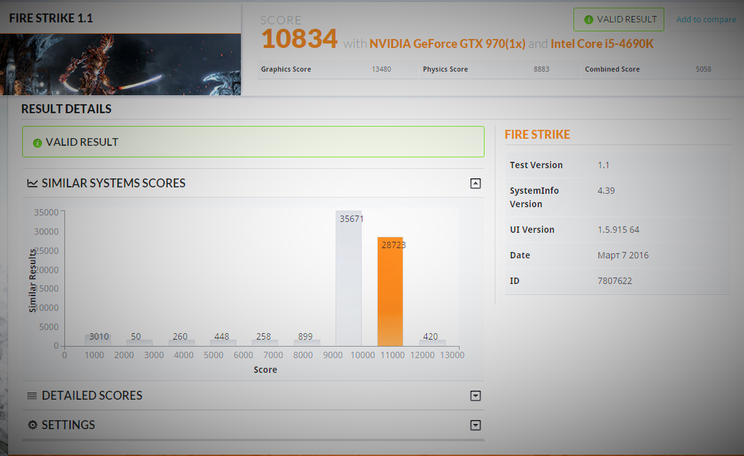

3DMark​

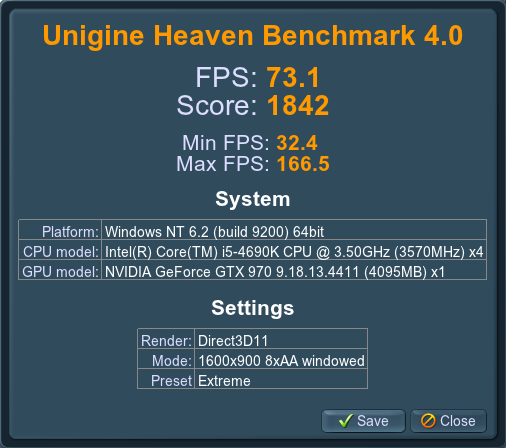

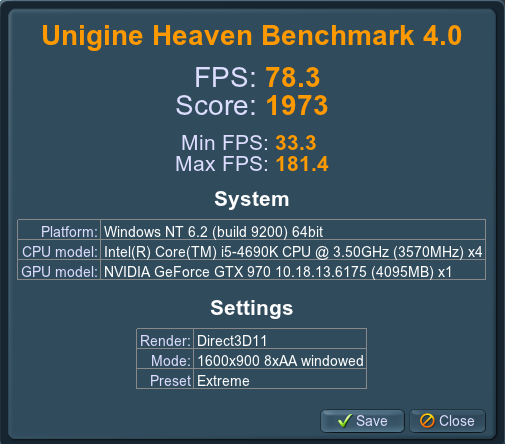

Unigine Heaven Benchmark 4.0 (профиль экстрим)

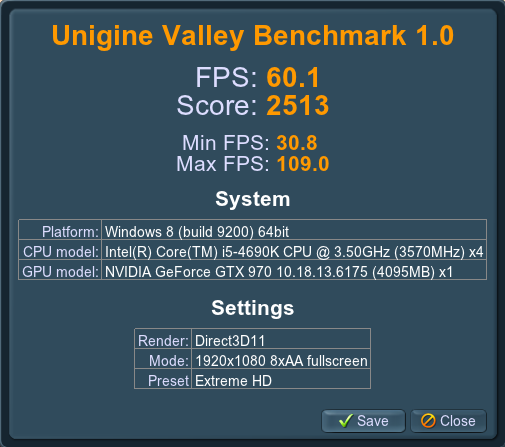

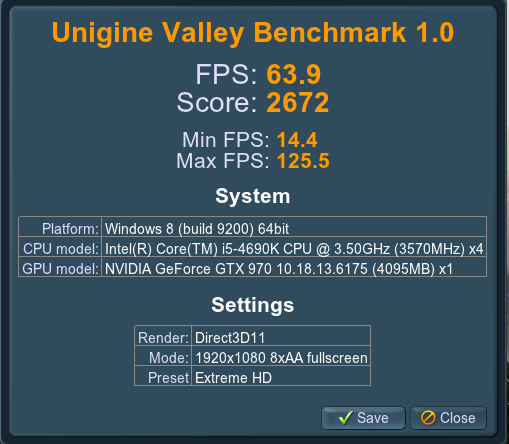

Valley Benhmark 1.0 (профиль экстрим HD)

Игровые тесты

Процессор — intel Core i5-4690K

Материнская плата — ASUS Z97-К

Оперативная память — Corsair Vengeance 2*4 Гб

Блок питания — Chieftec СTG — 650С, модульный

Кулер — DEEPCOOL GAMMAXX S40

Корпус — GMC V1000 PHANTOM.

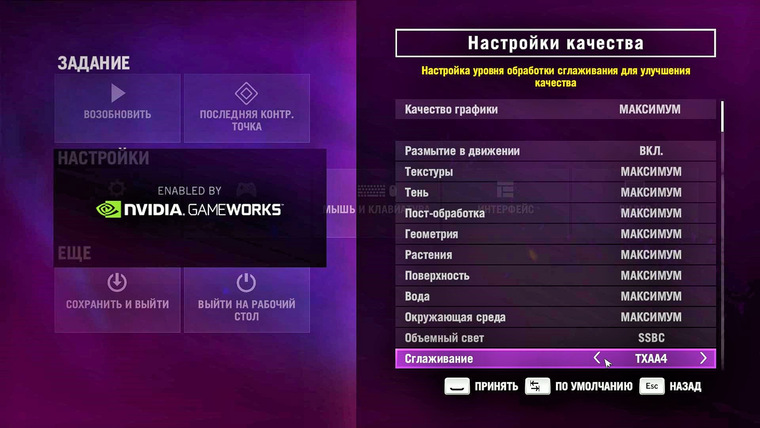

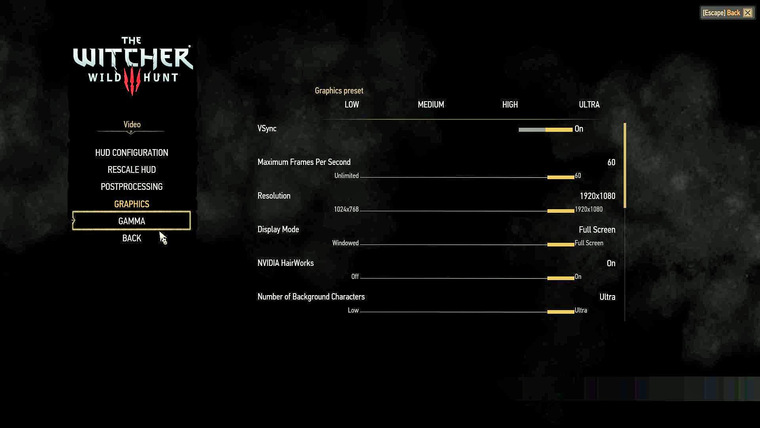

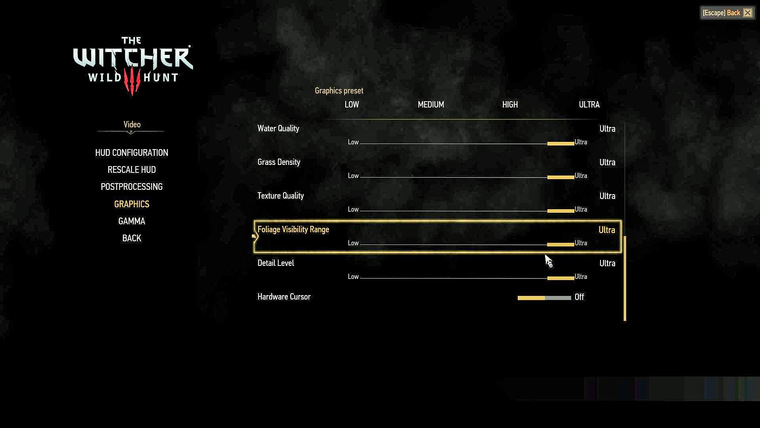

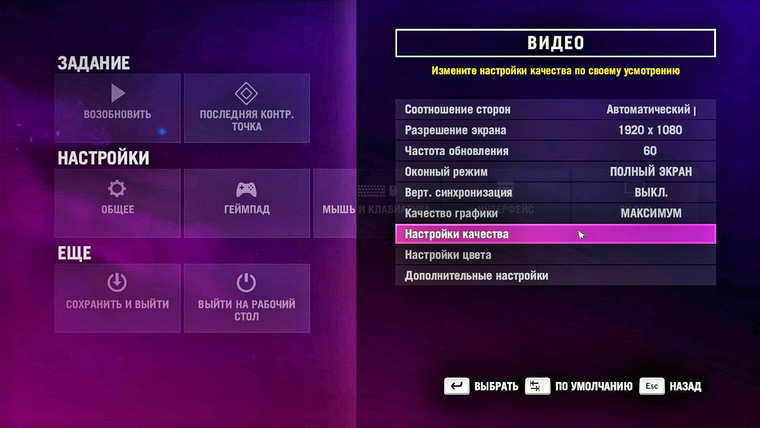

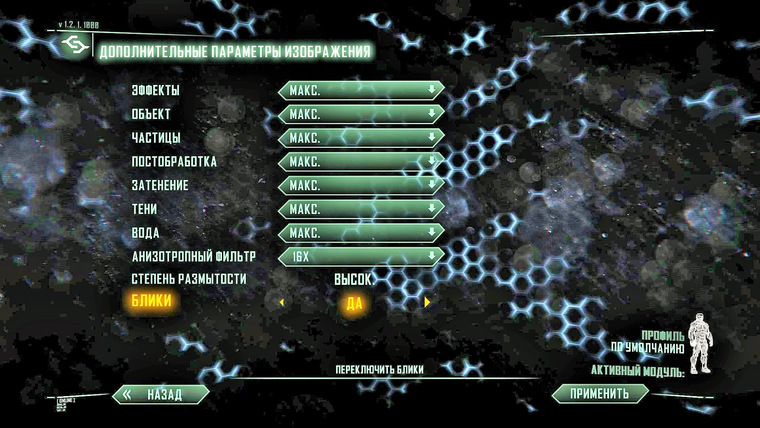

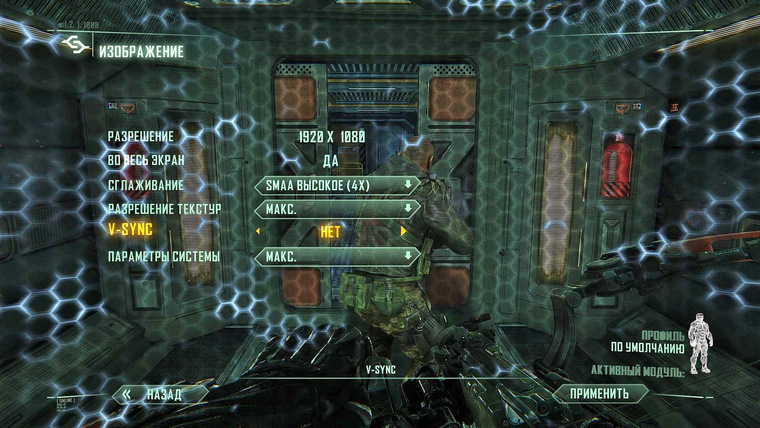

Все игры проводились в разрешении 1920х1080. Настройки графики максимальные.

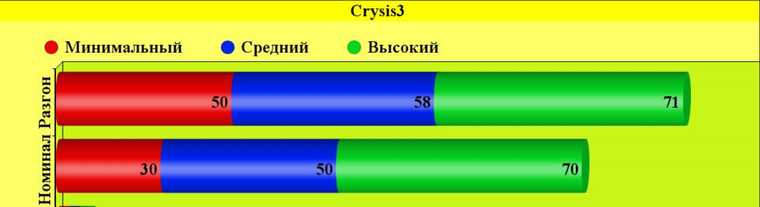

Crysis3

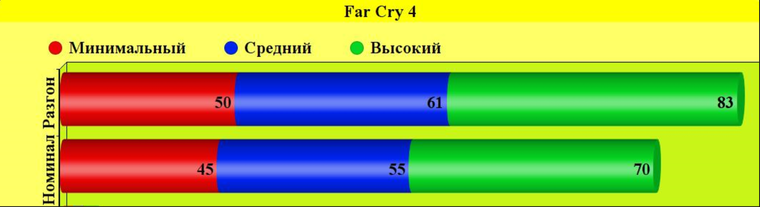

Far Cry4

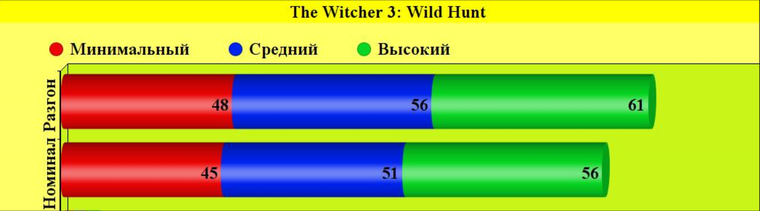

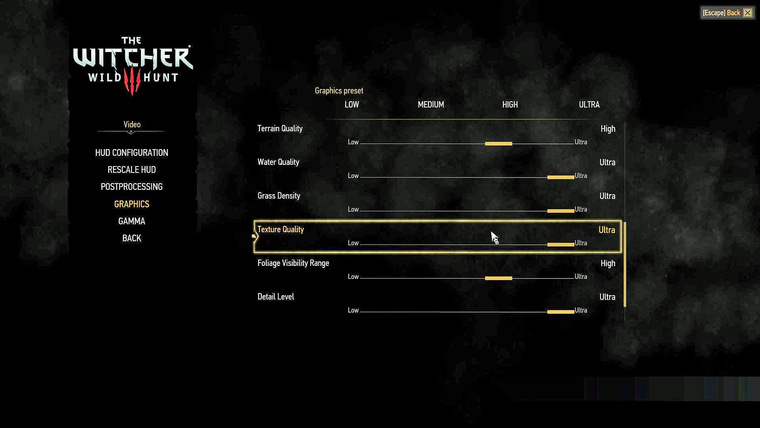

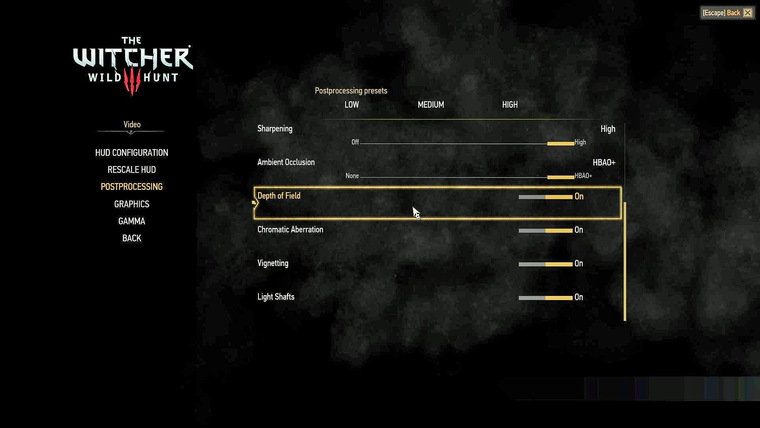

The Witcher 3: Wild Hunt

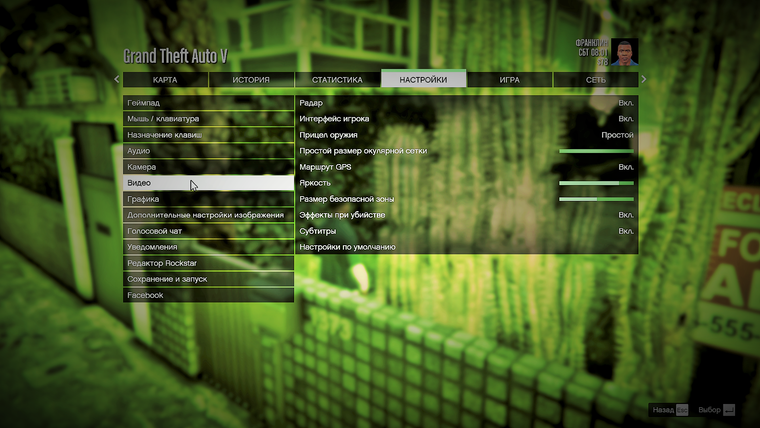

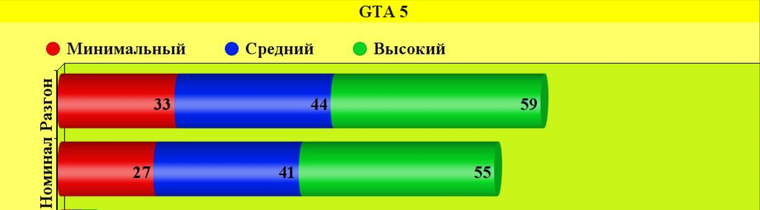

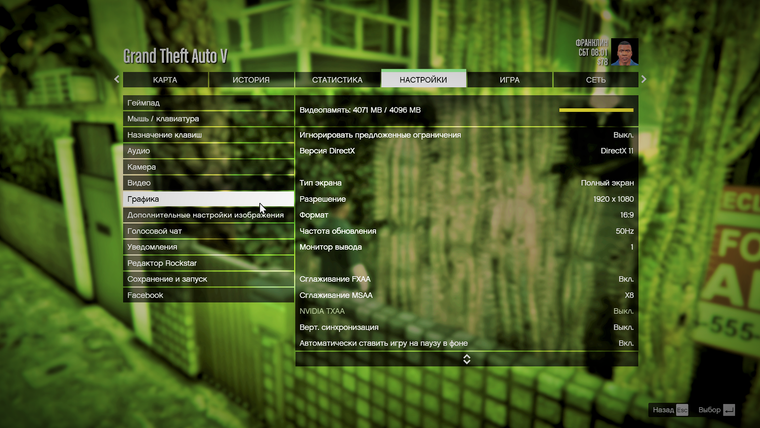

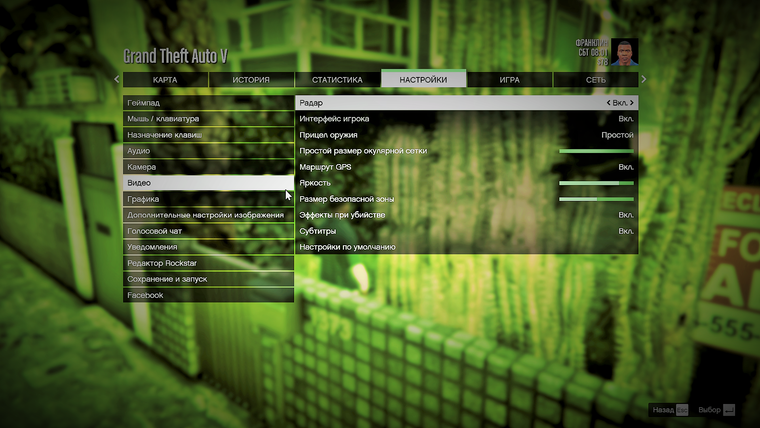

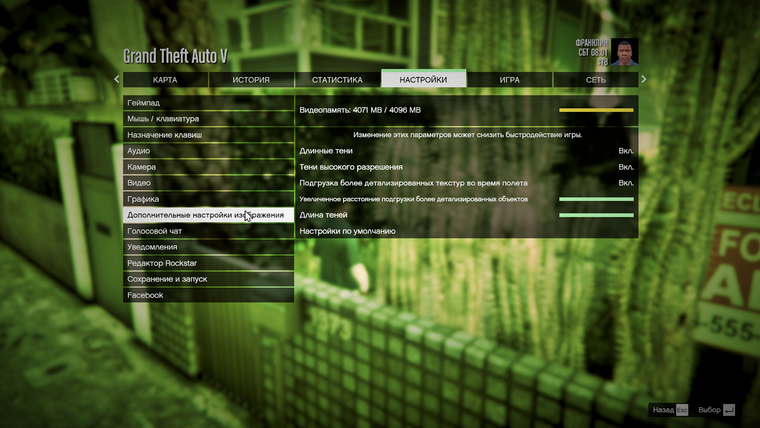

GTA 5

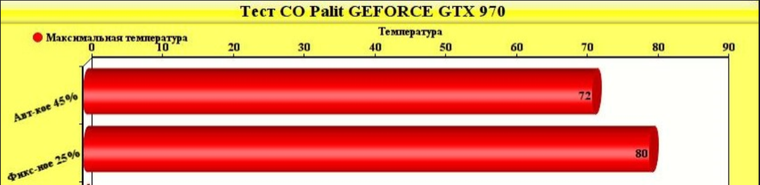

Тест системы охлаждения

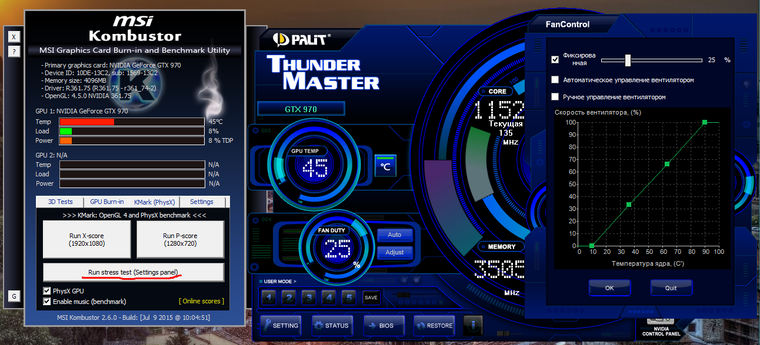

Для теста использовались

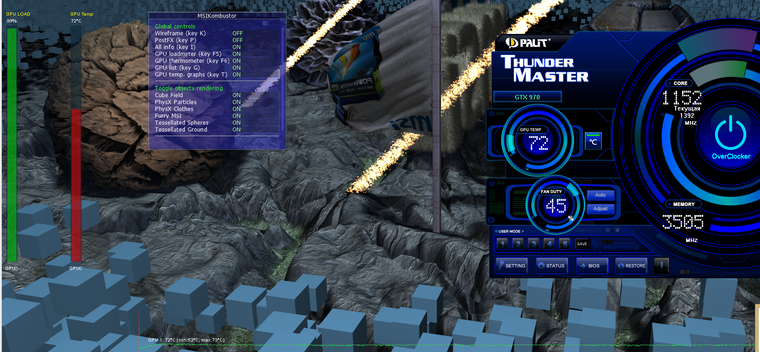

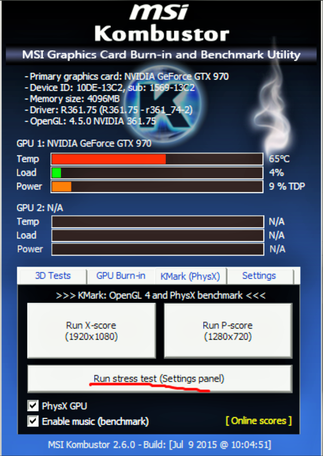

MSI Afterburner, MSI Kombustor 2.6

Тест Run Stress Test в течении 15 минут

В первом проходе вентиляторы на автоматическом режиме работы.

Во втором проходе вентиляторы зафиксированы на 25%.

Система охлаждения отлично выполняет свою работу. При фиксированной скорости оборотов в 25%, температура не превысила 80 градусов.Ну и в плюс можно занести то, что в автоматическом режиме, вентиляторы можно выставить на включение по определённой температуре. По умолчанию это 79 градусов. До этого они бездействуют.

Выводы.

В настоящее время видеокарта полностью справляется со своими *адачами. Имеет качественную и тихую систему охлаждения, которая даже на 100% оборотов вентиляторов не напрягает своим шумом, даже если у вас открыт корпус. Имеет второй, после GIGABYTE, заводской разгон.

Единственное, что можно отнести к минусам, очень малый разгонный потенциал. Но, это моё личное мнение, когда видеокарта перестанет отвечать реалиям времени, то и разгон уже не поможет, да и будет проще заменить на современную, чем возиться с разгоном.

Плюсы.

Качественная и тихая система охлаждения.

Минусы.

Небольшой разгонный потенциал.

Заключение.

В современных реалиях, видеокарта уверенно показывает хороший результат. Даёт возможность играть во все игровые новинки на максимальных настройках графики.
