Платформа АМ4 от компании AMD не только восстановила конкуренцию на рынке процессоров для персональных ПК, но и стимулировала рынок на выпуск новых систем охлаждения. Австрийский производитель систем воздушного охлажденияNoctua однимиз первых предложила пользователям новые модели кулеров для АМ4. Модель Noctua NH-L9a-AM4 среди прочих решений интересна своими ультра-компактными габаритами и нацелена на использование в mini-ITX системах.
Данная модель процессорного кулера предназначается только для платформы AM4, о чем производитель информирует пользователя многократно. Интерес в данной модели вызываютмалые габариты охладителя, качество изготовления и эффективность. Цена наNoctua NH-L9a-AM4 на старте продаж составляла $39.99, а у нашей редакции есть возможность протестировать данную систему охлаждения сегодня.
Технические характеристики
- Наименование модели — Noctua NH-L9a-AM4
- Socket — AM4
- Тепловые трубки — 2 шт.
- Материал радиатора — алюминий+медь
- Количество вентиляторов — 1, Noctua NF-A9x14 PWM
- Размеры вентилятора — 92×92 мм
- Скорость вращения вентилятора — 600 — 2500 об/мин
- Уровень шума вентилятора — 14.8 — 23.6 дБ
- Воздушный поток — 24.01 — 33.84 CFM
- Тип подшипника — SSO2
- Регулятор оборотов — в комплекте L.N.A. (ограничивает скорость вентилятора до 1800 об/мин)
- Высота кулера — 37 мм
- Размеры (ШхВхГ) — 114 x 37 x 92 мм
- Масса — 0.465 кг
- Гарантия — 6 лет
Упаковка и комплектация

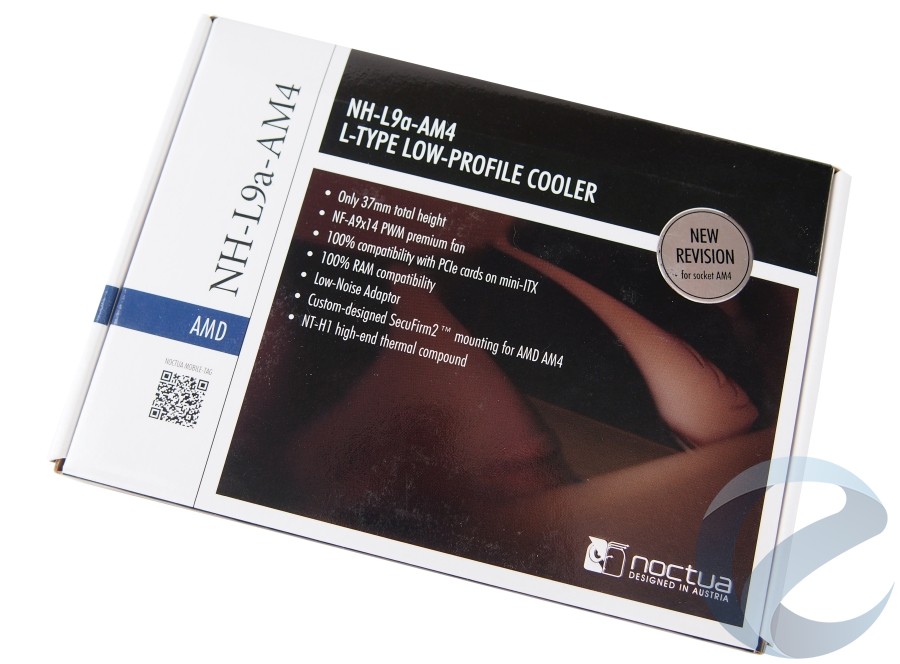

Поставляется NH-L9a-AM4 в привычно оформленнойдля корпоративного стиля Noctuaкоробке. Лицевая сторона упаковки информирует пользователя о ключевых особенностях устройства. Отдельный акцент производитель делает на то, что Noctua NH-L9a-AM4 предназначается только для АМ4 платформы.
Описание преимуществ охладителя доносится до потребителя на тыльной стороне упаковки. Информация переведена на восемь языков, включая русский.
Краткая техническая информация и описание комплекта поставки Noctua NH-L9a-AM4 представлено на боковой грани упаковки.
Другая боковая сторонасодержит слайды с текстовым пояснением технических преимуществ, которыми обладает Noctua NH-L9a-AM4.
Сама упаковка Noctua NH-L9a-AM4 небольших размеров, но внутри все уложено согласно премиальности продукта. Кулер и прочий комплект поставки находятся в поролоновом органайзере, а руководству по установке нашлось место на крышке упаковки.
Все оформлено настолько аккуратно и продуманно, что впремиальности этого решения даже не приходится сомневаться. Впрочем, именно такой подход всегда был визитной карточкой Noctua.
Комплект поставки Noctua NH-L9a-AM4 включает:
- металлический бэкплейт для АМ4;
- винты для крепления кулера;
- наклейка-логотип производителя;
- фирменная термопаста Noctua NT-H1;
- Low Noise Adapter для снижения оборотов вентилятора с 2500 до 1800 об/мин (L.N.A.);
- руководство по установке.
Внешний вид и конструкция
На модели Noctua NH-L9a-AM4 охлаждающий вентилятор уже установлен с завода. Процессорный кулер получился действительно компактным, и по его внешнему виду даже не верится, что максимальная высота составляет всего 37 мм. Полные габариты Noctua NH-L9a-AM4 составляют 114 x 37 x 92 мм в ширину, высоту и глубину.
По внешнему виду основания кулера можно судить о качестве сборки изделия — здесь все, как всегда, на высоте. Крепление по АМ4 сокет уже также предустановлено с завода.
На боковых гранях радиатора Noctua NH-L9a-AM4 выштампованлоготип и наименование производителя. По виду сбоку можно видеть, что в данной модели процессорного кулера используются две тепловые трубки.
Со снятым вентилятором можно более детально изучить строение радиатора. В производстве Noctua NH-L9a-AM4 используются два металла. Из меди сделанооснование и тепловые трубки, а ребра радиатора — из алюминия. Для защиты конструкции по углам и создания креплений для вентилятора используются более толстые пластины.
Основание Noctua NH-L9a-AM4 никелировано. Оно обработано не до зеркального блеска, но оно достаточно ровное и без глубоких следов от фрезы.
В качестве обдува радиатора в Noctua NH-L9a-AM4 используется вентилятор модели NF-A9x14 PWM с фирменными подшипниками SSO2. Он способен работать в диапазоне от 600 до 2500 об/мин. В случае использования фирменного адаптера L.N.A. его скорость вращения ограничивается 1800 об/мин.
Толщина данного вентилятора составляет 14 мм, а габариты — 92х92 мм. Интерфейс подключения — 4-пин.
Тестовый стенд и установка
AMD Ryzen 7 1700 8-core 3,0 ГГц (TС-3,7 ГГц)
ASUS ROG Crosshair VI Extreme
Corsair Vengeance LPX DDR4-3000 8 Гб*2
MSI GeForce GTX 1070 Ti Gaming SLI
Corsair HX750 Platinum
Silicon Power SSD 240Gb SATA-3
ASUS PB298Q, 29" (2560×1080)
Aida64 (FPU стресс-тест и мониторинг температур)
Установка Noctua NH-L9a-AM4 — пожалуй, однаиз самых простых задач, котораяможетвозникнутьна вашем пути при сборке системы. Этот процессорный кулер ставится всего в два этапа, поэтому даже у новичков с этим не возникнет никаких проблем.
Легче и проще всего установить Noctua NH-L9a-AM4 следующим образом. Кладем материнскую плату на систему охлаждения, прицеливаясь в отверстия печатной платы на крепления кулера. Далее на тыльную сторону материнской платы кладем металлический бэкплейт, которые идет в комплекте с Noctua NH-L9a-AM4.
Фиксируем металлический бэкплейт ровно, вставляем винты и закручиваем ровными усилиями. На этом все:процесс установки Noctua NH-L9a-AM4 на материнскую плату закончен.
В установленном виде Noctua NH-L9a-AM4 смотрится компактно и очень изящно. Благодаря малым габаритам кулера он не мешает ни одному навесному компоненту материнской платы, в том числе и не перекрывает массивные радиаторы системы питания процессора.
С точки зрения совместимости с модулями памяти или видеокартой, установленной в верхний слот PCI-E, у Noctua NH-L9a-AM4 все отлично. Кулер настолько мал, что даже не достает ни до одного компонента тестовой сборки.
Выглядит Noctua NH-L9a-AM4 просто отлично. Остается только посмотреть, насколько качественный и ровный у него прижим, и как он себя проявит в работе.
Отпечаток термопасты на теплораспределительной крышке процессора и основании радиатора можно считать ровным. При снятии радиатора получился перекос немного вниз, но это уже не вина системы охлаждения или процессора.
Тестирование
Для тестирования процессорного кулераNoctua NH-L9a-AM4 мы выбрали не самые легкие условия. Тестовым процессором нашей системы стал AMD Ryzen 7 1700 c тепловым пакетом в 65 Вт. В номинальном режиме работы данный процессор не представит особых требований к системе охлаждения, чего нельзя сказать в случае его разгона. При тестировании Noctua NH-L9a-AM4 мы выбрали два режима работы процессора:
- AMD Ryzen 7 1700 3200 МГц, напряжение ядер 1,353 В — номинальный режим;
- AMD Ryzen 7 1700 4000 МГц, напряжение ядер 1,438 В — разгон процессора.
Процессорный кулер Noctua NH-L9a-AM4 был протестирован в трех различных условиях работы вентилятора:
- 600 об/мин — минимальная скорость вращения;
- 1800 об/мин — с использованием фирменного адаптера L.N.A.;
- 2500 об/мин — максимальная скорость вращения.
Нагрузка на процессор и мониторинг температуры осуществлялись с помощью программного тестового пакета Aida64 (стресс-тест FPU). Тестирование проводилось в корпусе Corsair 540 Air с двумя 140-мм вентиляторами на вдув и одним 140-мм вентилятором на выдув. Температура в помещении на момент тестирования составляла 26 градусов Цельсия.
AMD Ryzen 7 1700 3200 МГц
При эксплуатации процессора AMD Ryzen 7 1700 на номинальных частотах процессорный кулер Noctua NH-L9a-AM4 справился со своими задачами на отлично. На наш взгляд, оптимальным режимом эксплуатации в таких условиях будет использование фирменного адаптера L.N.A., поскольку снижение оборотов вентилятора до скорости 1800 об/мин не сильно увеличило температуру процессора, но позволило немного уменьшить уровень шума.
AMD Ryzen 7 1700 4000 МГц
Процессорный кулер Noctua NH-L9a-AM4 с успехом справился с тестовым процессором на его номинальных частотах, но серьезно спасовал в случае разгона AMD Ryzen 7 1700 до 4000 МГц. Только в случае эксплуатации вентилятора на максимальной скорости 2500 об/мин можно было добиться стабильной работы системыи то при очень высокой температуре в 88 градусов Цельсия. В остальных режимах работы вентилятора разогнанный до 4000 МГц AMD Ryzen 7 1700 не покорился кулеру Noctua NH-L9a-AM4. Справедливо стоит отметить, что таких требований к Noctua NH-L9a-AM4, ориентированному на mini-ITX системы, никто и не ставит. А наша попытка протестировать данную систему охлаждения при столь жестких условиях — не более, чем эксперимент.
Отдельно стоит сказать и об уровне шума процессорного кулера Noctua NH-L9a-AM4, в зависимости от скорости вращения штатного вентилятора Noctua NF-A9x14 PWM. При минимальной скорости 600 об/мин и при 1800 об/мин данный вентилятор не выделяется из общего фонового шума системы вообще. И только при максимальной скорости вращения 2500 об/мин он становится еле заметным на слух. Поэтому для любителей тишины мы рекомендуем эксплуатировать Noctua NH-L9a-AM4 вместе с фирменным адаптером L.N.A.
Заключение
Сильной стороной Noctua NH-L9a-AM4 является компактность этого решения и достаточная эффективность даже в случае использования 8-ядерных процессоров линейки AMD Ryzen 7 на платформе АМ4. Данный кулер отлично подойдет для сборки мини-систем, где в приоритетебудетбесшумная работа и качество. Все это у Noctua NH-L9a-AM4 реализовано на достойном уровне, что позволяет рекомендовать его к покупке.
Плюсы:
- высокое качество изготовления и материалов;
- компактные размеры, полностью совместимые с АМ4 и mini-ITX;
- достаточная эффективность для охлаждения AMD Ryzen 7 на номинальных частотах;
- качественный вентилятор, очень низкий уровень шума;
- переходник L.N.A. для понижения оборотов вентилятора в комплекте;
- продолжительная гарантия 6 лет.
Минусы:
- не подойдет для охлаждения разогнанных процессоров.
Следуя закону Мура, производители с каждым годом все больше наращивают количество транзисторов и уменьшают площадь кристаллов современных процессоров. Тепловыделение настольных систем становится меньше и спрос на огромные системы охлаждения потихоньку спадает. Похоже, что австрийская компания Noctua ощутила эту тенденцию на объемах продаж своей продукции и обратила внимание на более компактные процессорные радиаторы, сродни недавно рассмотренному нами Noctua NH-L12. И поэтому сегодня мы тестируем самые маленькие кулера-двойняшки от Noctua — NH-L9i и NH-L9a. Версия с литерой «i» предназначена для процессоров Intel, а с буквой «a» — для AMD. Поскольку оба радиатора схожи, но отнюдь не идентичны, рассмотрим их по порядку.
Noctua NH-L9i
Кулер действительно очень маленький. С первого взгляда радиатор за вентилятором можно и не заметить. Учитывая размеры, возникает закономерный вопрос — есть ли ограничения по поддерживаемым моделям процессоров или хотя бы по термопакету? Да, на официальном сайте указан оптимальный пакет в 65 Вт или меньше. Установка данного радиатора на процессоры с тепловыделением 77 и 95 ватт возможна, но лишь в корпусах с хорошей вентиляцией и отключенным режимом Intel Turbo Mode. Заботливо указаны и ограничения на использование понижающего переходника и требования к комнатной температуре.
Охладитель поставляется на рынок в красивой небольшой коробке размером 213x150x53 мм. Круглая серебристая наклейка на фронтальной части сообщает о том, что высота системы охлаждения не превышает 37 мм.
Упаковка содержит исчерпывающую информацию о кулере, продублированную с нескольких сторон в текстовом и графическом вариантах. Текст на обратной стороне коробки, несомненно, порадует филологов разнообразием вариантов перевода на восьми языках.
Раскрыв премиум-упаковку, мы обнаруживаем весь основной комплект поставки — сам кулер с предустановленным вентилятором, инструкцию (поздравляющую нас с приобретением), четыре крепежных болта, понижающий обороты переходник L.N.A., клейкий шильдик Noctua и тюбик с термоинтерфейсом NT-H1. Все это размещено в приятном твердом поролоне черного цвета.
Разобрав коробку полностью и удовлетворив чувство эстетического наслаждения, обнаруживаем еще четыре дополнительных длинных винта, предназначенных для установки стандартного вентилятора типоразмера 92х92х25 мм. Приятно, что Noctua предусмотрела такую возможность.
Комплектный вентилятор имеет размеры 92х92х14 мм, девять плавно загнутых лопастей, новейший гидродинамический подшипник с магнитным центрированием разработки Noctua под названием SSO2. Разъем питания четырехконтактный, длина шнура 20 см. Скорость вращения крыльчатки регулируется методом ШИМ-модуляции в диапазоне от 300 до 2500 об/мин. В случае установки L.N.A. адаптера, верхний предел скорости снижается до 1800 об/мин. Более детальные электромеханические характеристики можно рассмотреть на фотографии, в нашей спецификации или на официальном сайте Noctua.
Фронтальная и тыльная сторона рамки пропеллера оснащены мягкими антивибрационными прокладками, расположенными рядом с крепежными отверстиями.
Высота радиатора составляет всего 23 мм. Поэтому тепловые трубки находятся лишь немногим выше плоскости процессора. Радиаторные пластины сцеплены по бокам, что прибавляет им жесткости и препятствует изгибу.
С двух боков, перпендикулярных тепловым трубкам, установлены декоративные с виду панели с надписью и логотипом Noctua. Удерживаются они винтом, расположенным по центру. На самом деле они имеют функциональное назначение. Эти пластины являются креплениями вентилятора к радиатору.
А еще — они маскируют нижний изгиб тепловых трубок.
А так выглядят верхние концы тепловых трубок без декоративной пластины.
К подошве тела радиатора припаяны две U-образные тепловые трубки диаметром 6 мм. На них надеты 55 узких пластин толщиной 0,5 мм, расположенных с зазором 1 мм. По углам видны посадочные отверстия под винты для 92-мм вентилятора, держащиеся на боковых панелях. Несколько смущает малая площадь контакта тепловых трубок с основанием.
Несмотря на то, что радиатор фактически поддерживает установку лишь на один тип процессорного разъема, лапы крепления сделаны съемными. Это оставляет некоторый задел для установки на будущие варианты сокетов, учитывая особенности технической поддержки Noctua своих изделий.
Никелированное основание не зеркальное, но достаточно ровное. При прикосновении ощущаются следы от мелкой фрезы, практически не заметные визуально.
Noctua NH-L9a
Как мы уже упоминали ранее, версии NH-L9 для Intel и AMD в целом схожи, но не идентичны. Поэтому, чтобы не повторяться, рассматривая Noctua NH-L9a, мы акцентируем свое внимание именно на различиях.
Радиатор в AMD версии стал заметно больше и теперь выступает за габариты вентилятора. То, что он немного прибавил в весе, видно из технических характеристик. На официальном сайте указана поддержка процессоров с термопакетом всего лишь до 65 Вт. CPU на 100 и 125 ватт не поддерживаются.
Визуально упаковки Noctua NH-L9a и Noctua NH-L9i очень похожи между собой. Поэтому, совершая покупку, внимательно читайте маркировку на коробке.
Внутри упаковки все схоже, но в комплекте появилась мощная усилительная пластина NM-ABP2 из анодированной стали, которая намекает на необходимость демонтажа родной системы крепления кулеров AMD.
В обеих версиях кулера используется идентичный вентилятор Noctua NF-A9x14 PWM, поэтому детально останавливаться на нем мы не будем.
Высота Noctua NH-L9a по прежнему составляет 37 мм с вентилятором, но по ширине он стал несколько меньше — 92 мм вместо 95 мм у Noctua NH-L9i.
А вот в профиль кулер вытянулся до 114 мм за счет увеличения количества пластин. Теперь их 67 вместо 55.
Радиатор видом сверху. Тепловые трубки теперь еще больше разведены в стороны, что, вероятно, не очень позитивно сказывается на скорости теплообмена с пластинами.
Основание осталось столь же ровным и не зеркальным. Лапки съемные, но все, же надеемся, что причина этому кроется не в планах AMD касательно смены конфигурации крепежных отверстий, которая заставила бы отдел технической поддержки Noctua рассылать новые крепления к данному кулеру.
Установка
Noctua NH-L9i подходит для установки на процессорные разъемы LGA 1150, 1155 и 1156. Сам процесс монтажа исключительно прост. Наносим термоинтерфейс на крышку процессора и прикладываем к ней кулер. Поскольку крепежные винты завинчиваются с обратной стороны материнской платы, установку выполнять проще в корпусе, где есть вырез в поддоне напротив сокета.
Затем используем четыре винта с накатанной головкой (они имеют кодовое название NM-IBT4), чтобы надежно зафиксировать кулер. Затягивать их проще отверткой, которую Noctua, к сожалению, не включила на этот раз в комплект поставки. Пластиковые изоляторы на винтах предотвращают их от контакта с материнской платой.
Установленный кулер не конфликтует ни с какими элементами на плате. Имея в высоту всего 37 мм, он не превышает размер задней заглушки платы, а значит — пригоден для установки практически в любом корпусе. Тем не менее, есть несколько плат, к которым он не подойдет, поэтому перед покупкой ознакомьтесь с официальным списком совместимости на сайте Noctua.
Процесс монтажа Noctua NH-L9a проходит несколько сложнее, чем у его собрата, предназначенного для платформы Intel. Кулер поддерживает установку на все современные сокеты AMD, начиная с АМ2. Для начала требуется демонтировать родные крепления с материнской платы. Потом наносим термоинтерфейс на теплораспределительную крышку процессора. Прикладываем усилительную пластину к обратной стороне материнской платы и продеваем через нее четыре винта NM-ABT1. Обратите внимание, что пластина имеет электроизоляционный слой лишь с одной стороны, которой она собственно и должна соприкасаться с платой.
Потом прикладываем кулер к процессору и, стараясь аккуратно попасть крепежными винтами в отверстия лапок, затягиваем их до упора.
Как и модель для платформы Intel установленный кулер не конфликтует с каким-либо компонентом материнской платы, но свериться со списком совместимости на официальном сайте Noctua до покупки не помешает.
Перейдем к проверке эффективности охлаждения наших подопечных.
