Noctua nh d15 тест

Автор: | 16.12.2019

Австрийская компания Noctua снова радует своих поклонников. Не так давно было масштабное обновление линейки вентиляторов, добавились две новые категории – «Redux» и «IndustrialPPC», которые неплохо разнообразили ассортимент. Но со времен выпуска Hi-End суперкулера Noctua NH-D14 любители разгона и тишины не получали от компании ничего более интересного, чем эта модель. NH-D14 до последнего времени являлся одной из лучших систем воздушного охлаждения процессоров, но пришло время немного подвинуться и освободить место на пьедестале. В этом году австрийцы наконец-то представили народу новую модифицированную версию двухсекционного кулера. Над названием долго думать не стали, новым представителем линейки двухсекционных суперкулеров компании Noctua стал – NH-D15.

Технические характеристики

  • Совместимость с платформами: Intel LGA2011, LGA2011-3, LGA1156, LGA1155, LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+;
  • Высота х Ширина х Глубина в мм (без вентиляторов): 160 х 150 х 135;
  • Высота х Ширина х Глубина в мм (с вентиляторами): 165 x 150 х 161;
  • Вес (без вентиляторов): 1000г;
  • Вес (с вентиляторами): 1320г;
  • Материалы: медь (основание и тепловые трубки), алюминий (ребра), пайка и никелирование;
  • Совместимость с вентиляторами: 140 х 150 х 25 (с креплениями под 120мм вентиляторы), 140 х 140 х 25 (с креплениями под 120мм вентиляторы), 120 х 120 х 25;
  • Комплектные вентиляторы: 2 x Noctua NF-A15 PWM;
  • Подшипник: SSO2;
  • Скорость вращения лопастей вентиляторов: 1500 RPM;
  • Скорость вращения лопастей вентиляторов при использовании L.N.A.: 1200 RPM;
  • Минимальная скорость вращения лопастей вентиляторов: 300 RPM;
  • Максимальное значение воздушного потока: 140,2 m³/h;
  • Максимальное значение воздушного потока при использовании L.N.A.: 115,5 m³/h;
  • Максимальный уровень шума: 24,6 dB(A);
  • Максимальный уровень шума при использовании L.N.A. переходника: 19,2 dB(A);
  • Мощность: 1,56Вт;
  • Диапазон напряжения: 12В;
  • MTBF (наработка на отказ): > 150000 часов;
  • Гарантия: 6 лет.

Описание упаковки, внешнего вида и комплектации

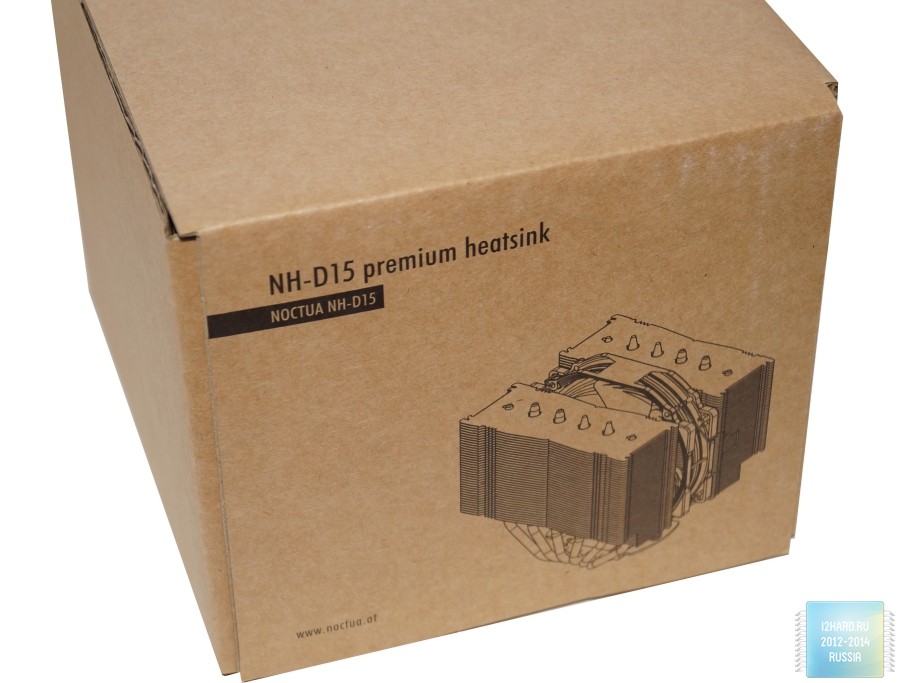

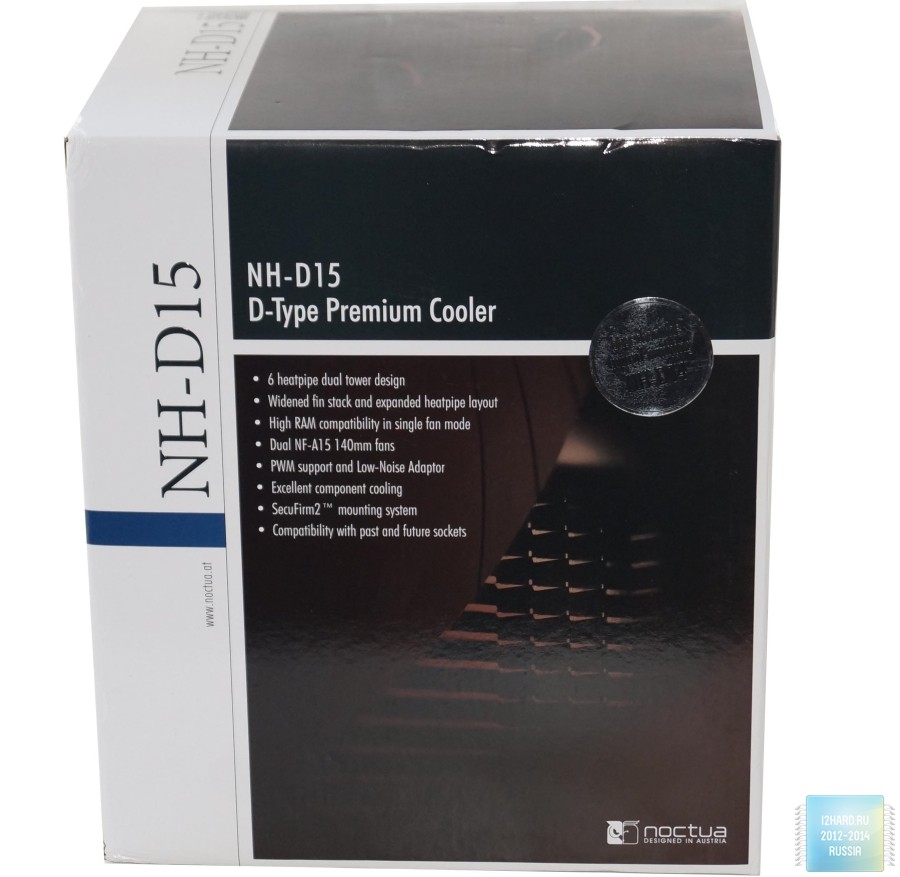

Noctua NH-D15 впечатляет с момента получения коробки в руки. Это больших размеров увесистая картонная коробка. В плане оформления упаковка практически не отличается от других подобных продуктов компании. Преобладают коричневый, черный и белый цвета. На фронтальной части коробки указано некоторое количество информации о продукте.

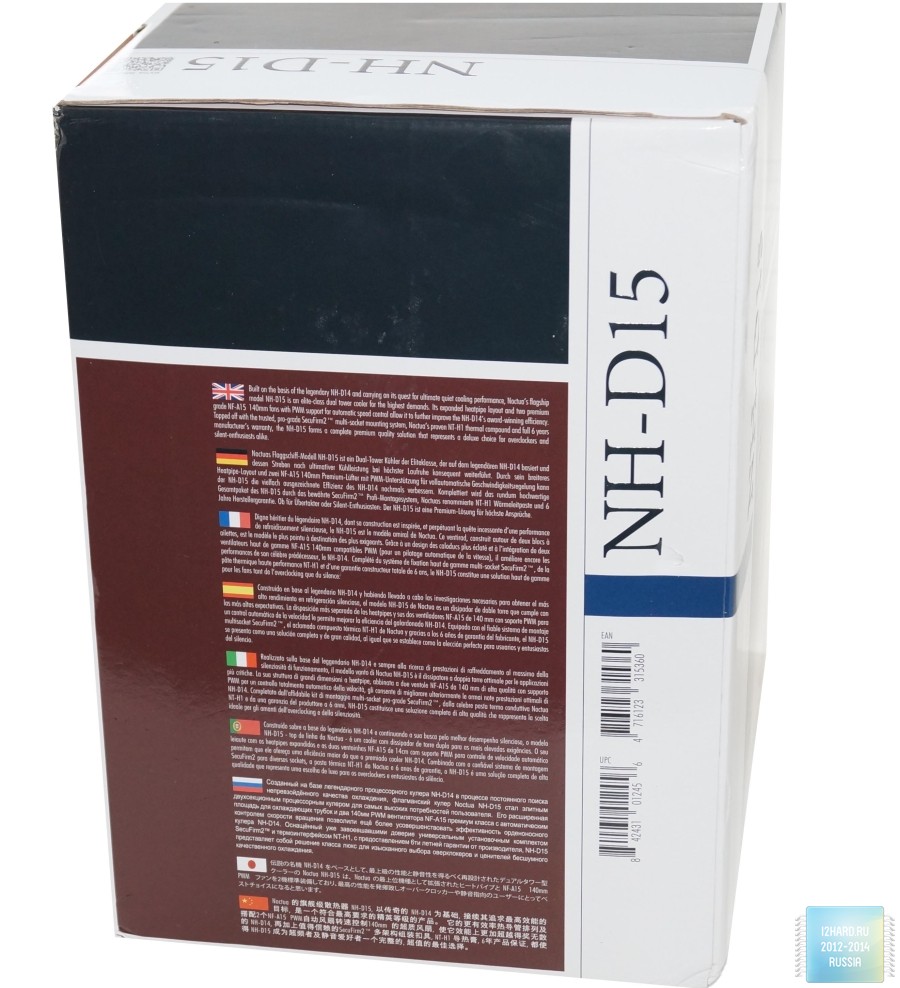

На оборотной стороне упаковки выделен рекламный текст на нескольких языках,включая и русский. Довольно занятный и грамотно составленный текст, прочитав который хочется как можно быстрее взглянуть на содержимое коробки.

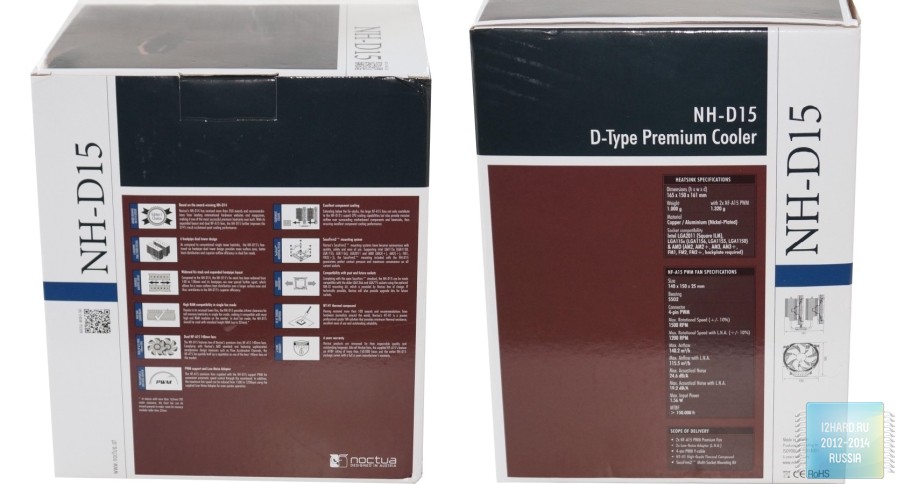

С двух других боковых сторон присутствует подробное описание технических характеристик продукта и описаны его преимущества.

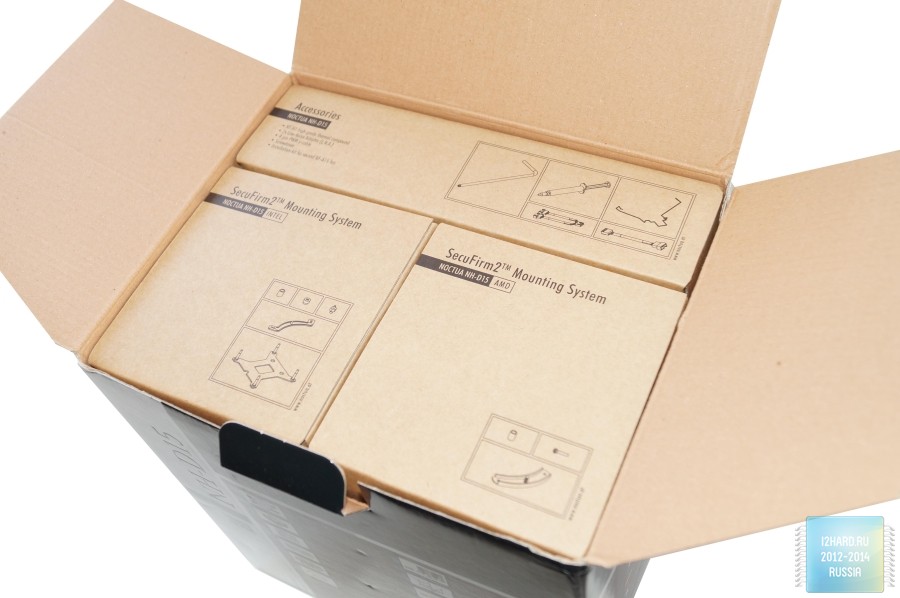

Первое, что мы видим, открыв коробку – это аккуратно разложенные по коробочкам фирменные наборы креплений SecuFirm2 и аксессуары.

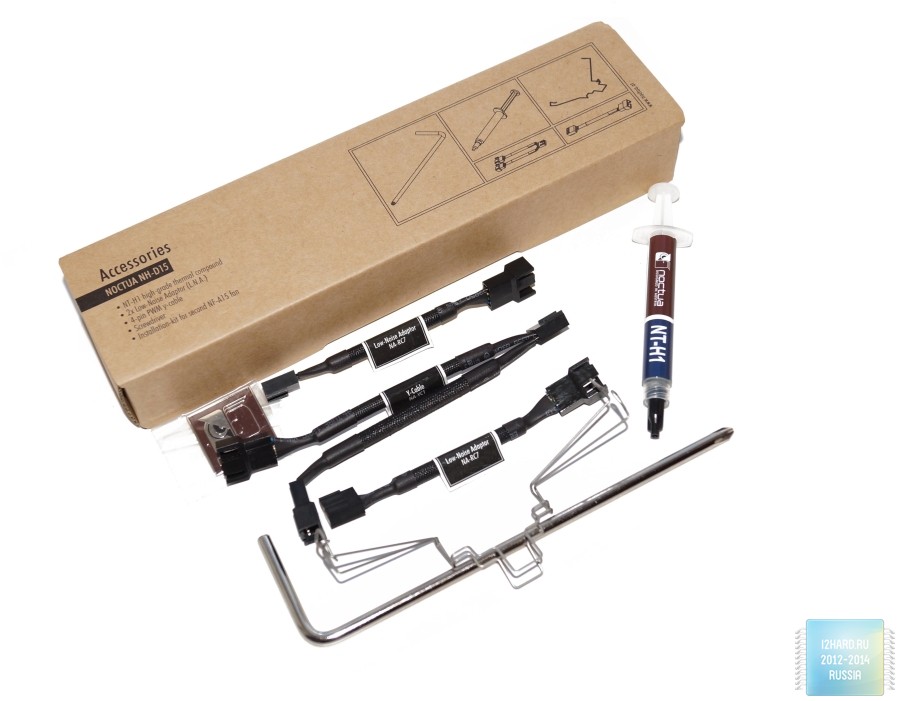

В коробочке с аксессуарами находится: два понижающих напряжение переходника (L.N.A.), Y-кабель, шприц сфирменнымтермоинтерфейсом NT-H1, скобы для крепления к радиатору второго вентилятора, отвертка и фирменный металлический значок.

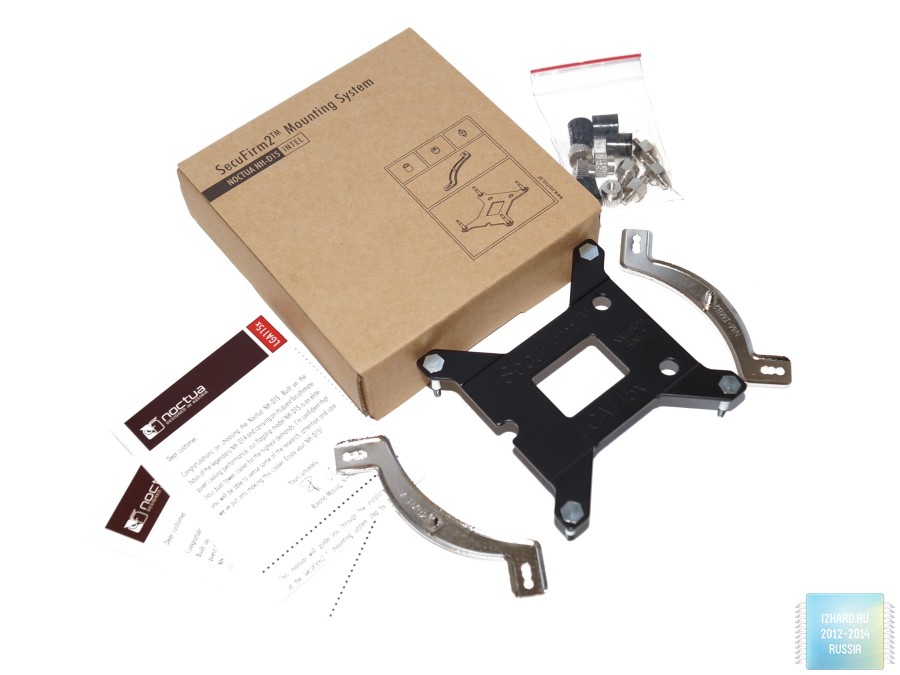

Набор креплений SecuFirm2 для Intel платформ включает в себя: мануалы, описывающие процесс установки кулера, бэкплейт для 115Х платформ, пакетик с набором мелких крепящих элементов и 2 металлические пластинки с подогнанными под разные сокеты отверстиями.

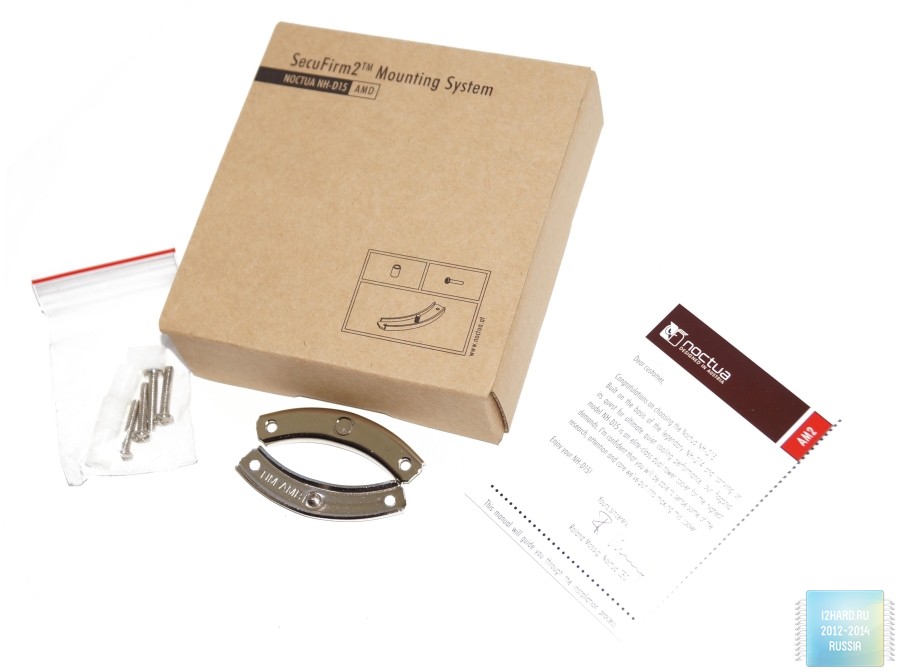

Набор креплений SecuFirm2 для AMD платформ выглядит скромнее вышеописанного и включает в себя: мануал, 2 металлические пластинки и набор мелких крепящих элементов, представленный 4 винтиками и стольким же количеством пластиковых шайб.

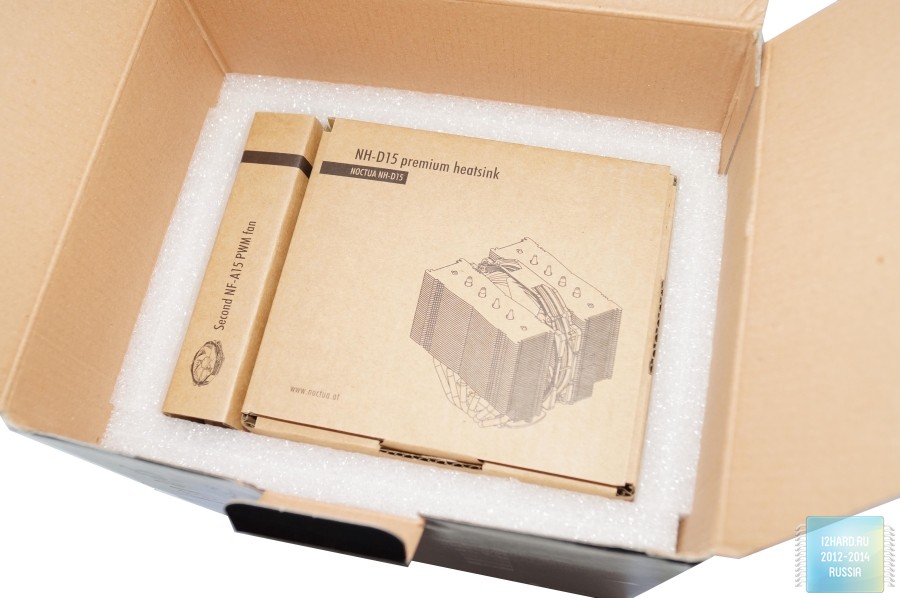

Под набором креплений и аксессуаров находится самое важное, а именно радиатор и вентиляторы. Рассмотрим содержимое по порядку.

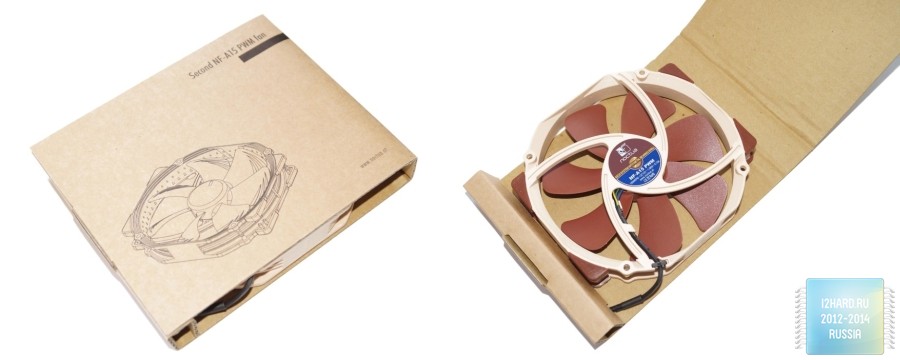

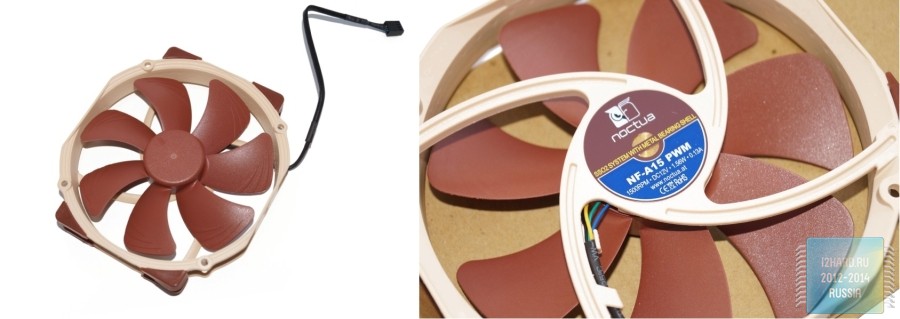

Один из комплектных вентиляторов упакован в отдельную картонную упаковку. Оба вентилятора, в отличиеот NH-D14, одинаковые. Это Noctua NF-A15 PWM, но они отличаются от тех, которые продаются по одному, отдельно от кулеров. У комплектных вентиляторов немного иные технические характеристики, главное и важное отличие – количество оборотов и создаваемый ими воздушный поток, который у продаваемых отдельно NF-A15 меньше – 1200 против 1500 оборотов в минуту и 115,5 m³/h против 140,2 m³/h. Эти вентиляторы сделаны с применением технологии SSO2 – самостабилизирующийся гидродинамический подшипник второго поколения на магнитном подвесе.

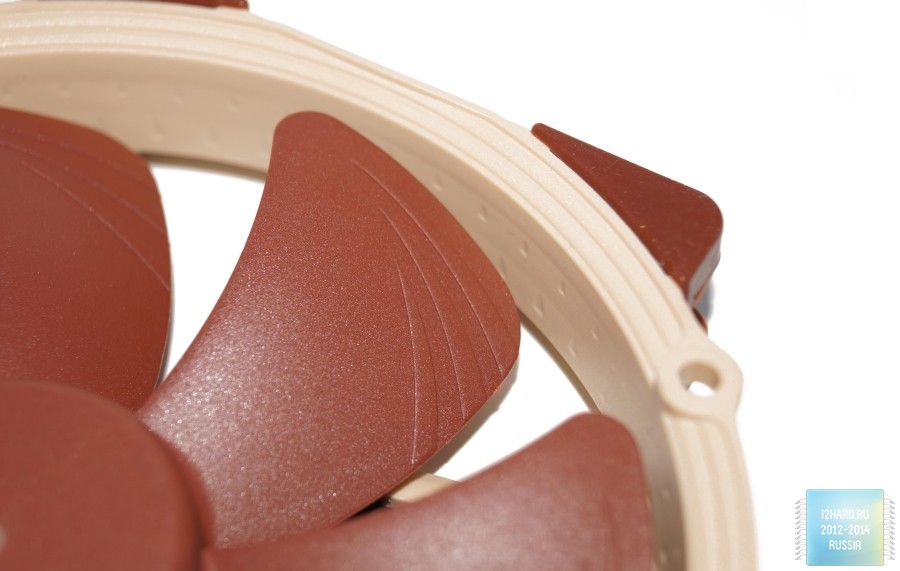

На каждой из 7 лопастей вентиляторов сделано по 3 специальные насечки, а на внутренней части корпуса фигурные выемки разного размера. Их назначение — не только визуальный эффект, но и улучшение аэродинамических и акустических качеств продукта.

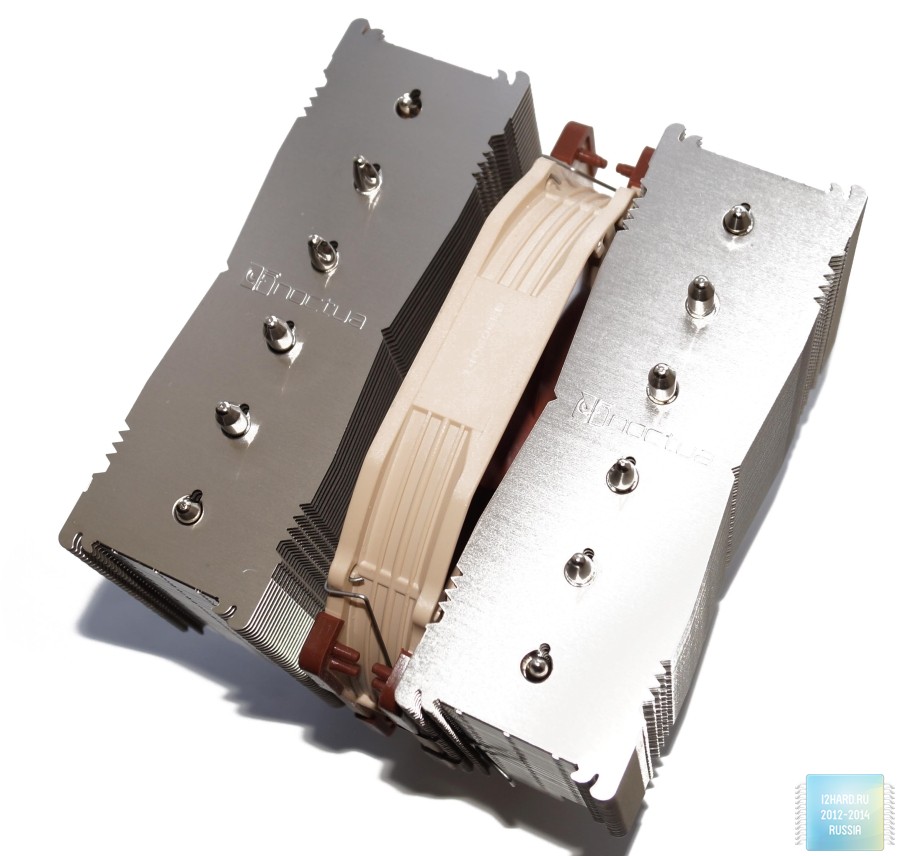

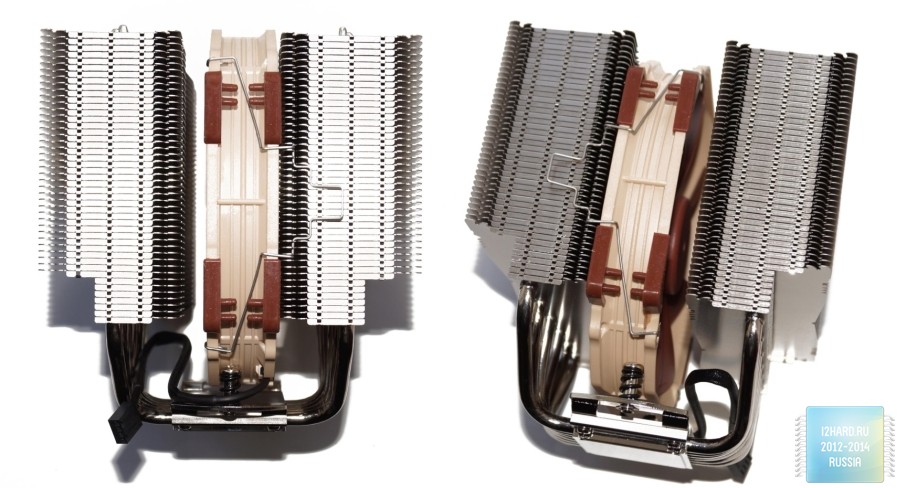

Теперь долгожданная коробка с радиатором! Второй вентилятор уже закреплен на радиаторе между башнями. Сделано это, вероятно, для экономии места в коробке, так как снять его все равно придется, для того чтобы закрепить радиатор.

Читайте также:  I5 8250u или i3 8130u

Внешность радиатора претерпела ряд изменений в сравнении с NH-D14. Например, изменилась форма и размер алюминиевых теплорассеивающихпластин, а также их количество – стало 45. По поводу формы – теперь ширина немного сужается от краев к центру. Количество острых «зубчиков», которые сопровождали практически всю длину пластин, сократилось. Кстати, такой вид пластин уже применялся при производстве кулера односекционного башенного кулера NoctuaNH-U14S.

А теперь о новой «фишке» радиатора NH-D15. Нижние ряды пластин имеют меньшую площадь по отношению к верхним, а внешняя часть «срезана». Сделано это для того, чтобы радиатор был совместим с высокими модулями оперативной памяти.

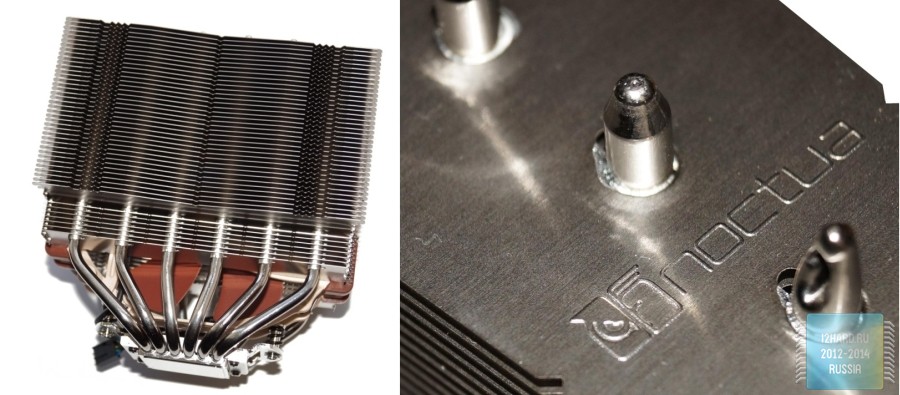

Тепловых трубок тут, как и в случае с NH-D14, шесть. С рассеивающими пластинами они соединяются методом пайки, что должно улучшить теплообмен между этими элементами.

Крайние тепловые трубки чуть меньше выступают за пределы пластин, относительно остальных.

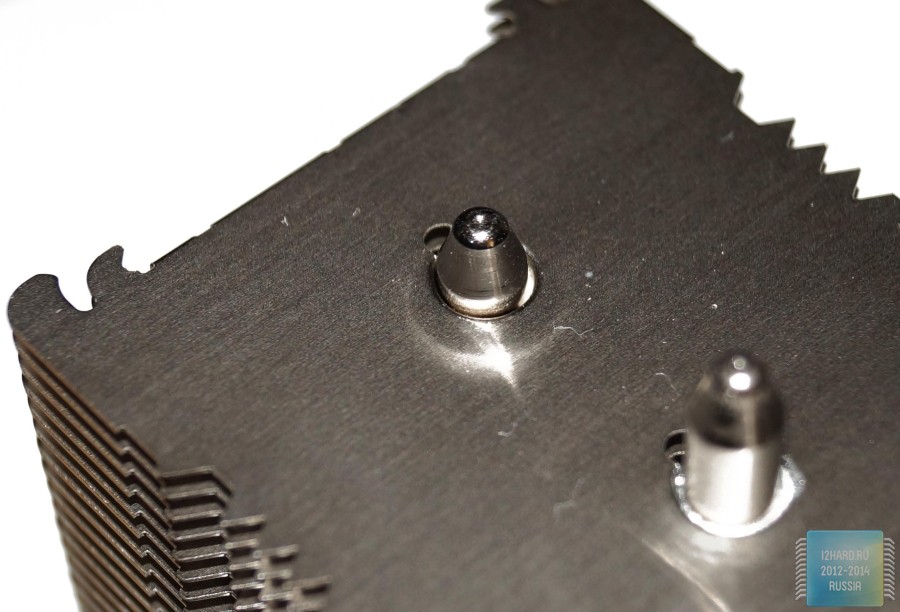

Радиатор крепится к крепежнымпластинам с помощью 2 подпружиненных винтов. Благодаря наличию в комплекте удобной крестообразной отвертки имеющей Г-форму ручки – процесс закрепления радиатора на пластинах занимает всего лишь несколько секунд.

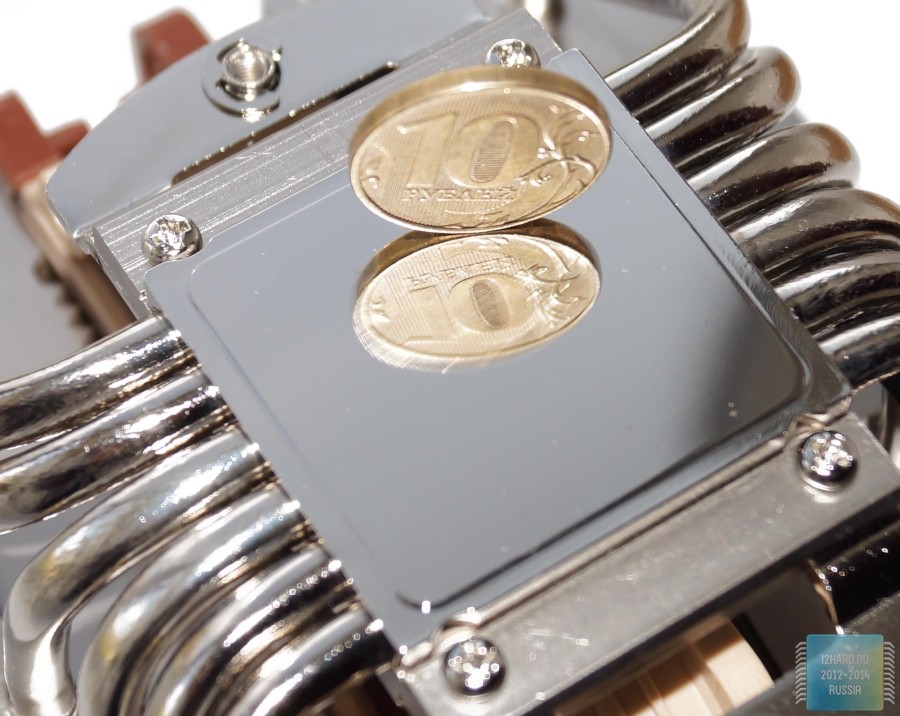

Основание радиатора хоть и доведено до зеркала, но следы фрезы все равно проглядываются. На фото они проявляются в виде искажения монеты в отражении.

Процесс установки, тестовый стенд

Тестовый стенд:

  • Корпус:Corsair Obsidian 750D (3 x Thermalright X-Silent 140);
  • Процессор:Intel i7-3930K, 4 GHz, напряжение зафиксировано на 1,215В;
  • Видеокарта: ASUSGTX680 4GB;
  • Мат. плата:ASUS P9X79 Pro;
  • Оперативная память:Corsair Dominator Platinum, 4 x 8GB, 1866 MHz;
  • Накопители:Corsair Neutron GTX 240GB + Seagate ST1000DM003;
  • Блок питания:Corsair AX760i;
  • Реобас:Lamptron FC Touch.

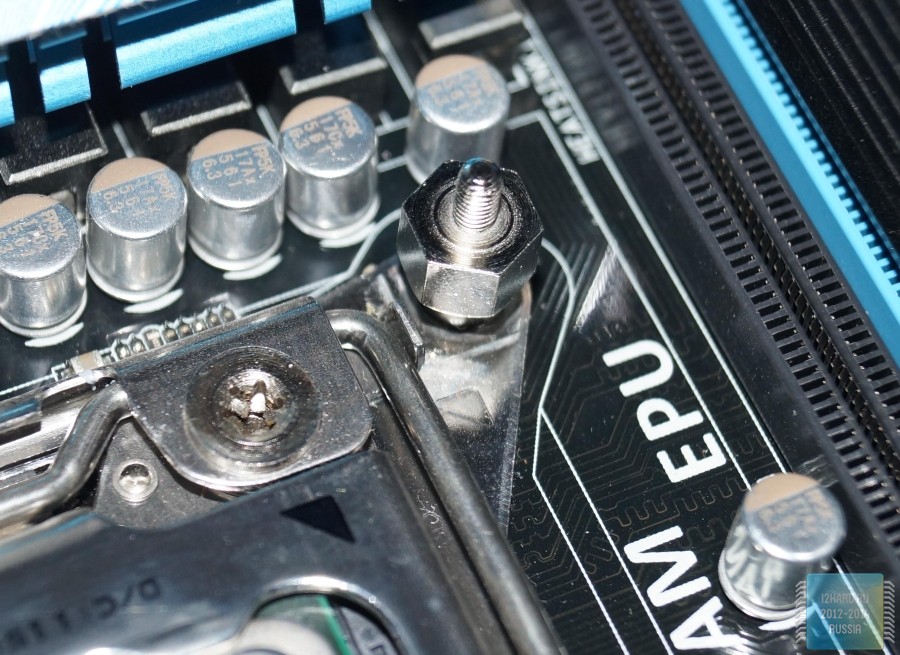

Платформа, как вы уже должно быть поняли, Intel LGA2011. В нашем случае не требуется установка бэкплейта. Установка начинается с закрутки 4 болтов с двусторонней резьбой в околосокетные монтажные отверстия.

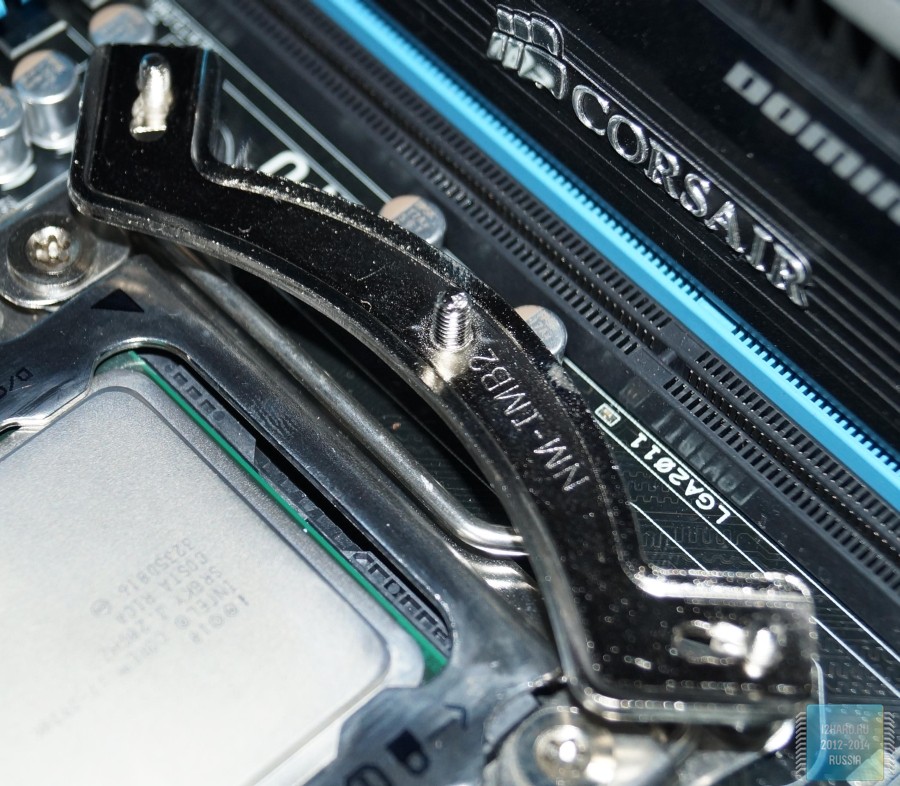

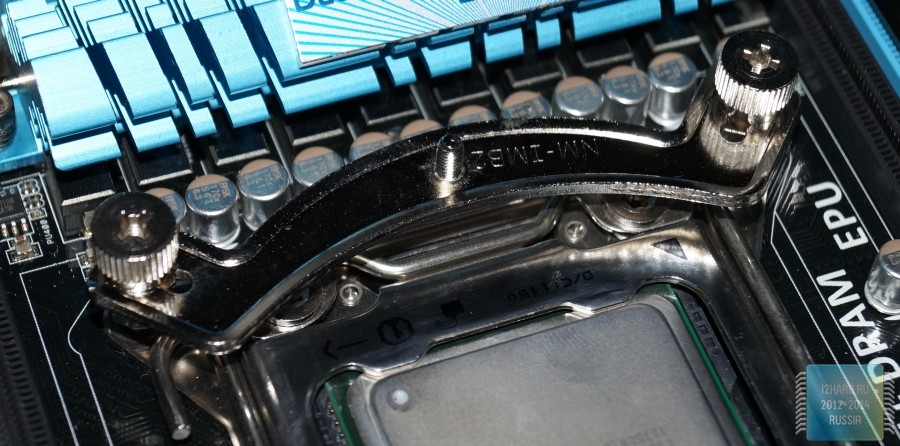

Далее, устанавливаем пластины на болты. Расположить их можно как горизонтально, так и вертикально. От расположения будет зависеть последующая установка радиатора, при горизонтальном расположении – воздух вентиляторами будет выдуваться в сторону задней стенки, при вертикальном – вверх.

Определившись с расположением пластин, закрепляем их на своем месте с помощью 4 гаек. В нашем случае кулер будет установлен так, чтобы нагретый воздух выдувался в сторону задней стенки.

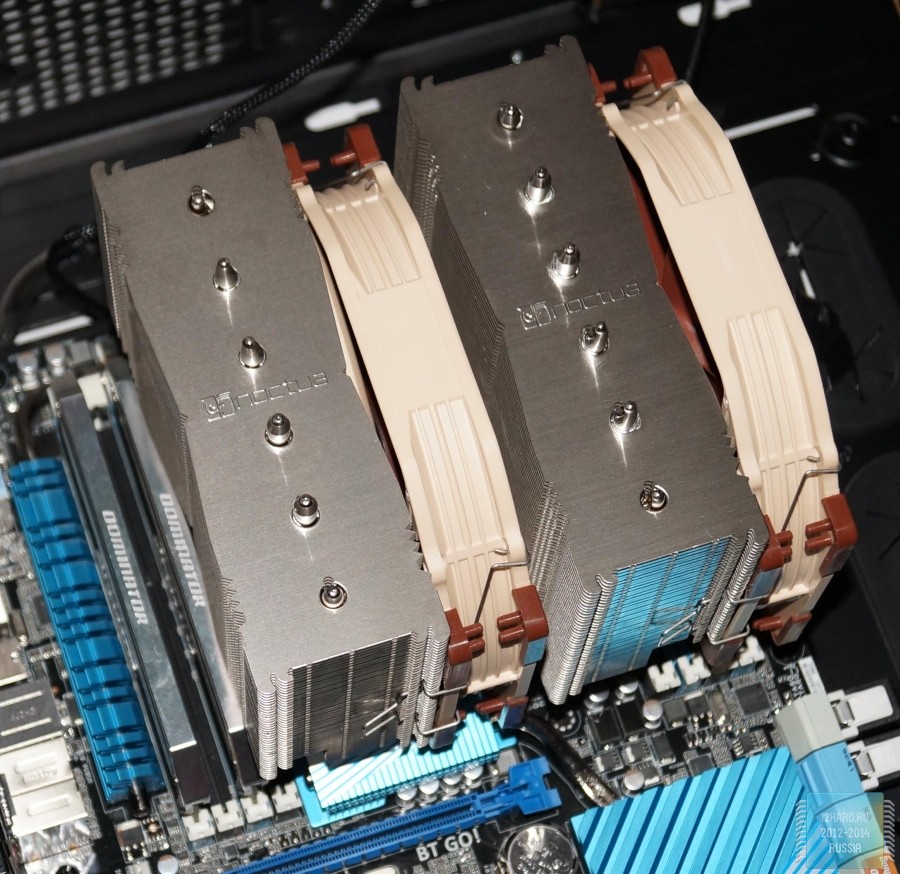

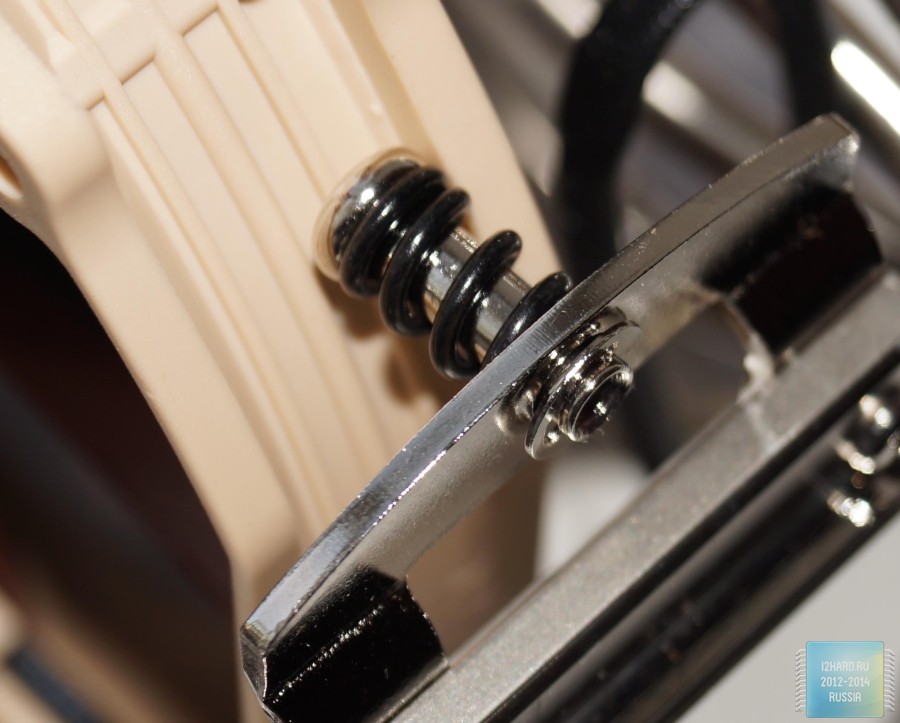

Прикручиваем радиатор к крепежным пластинам с помощью отвертки и устанавливаем вентиляторы. Второй вентилятор крепится с помощью добавочного набора скоб, который был в коробочке с аксессуарами.

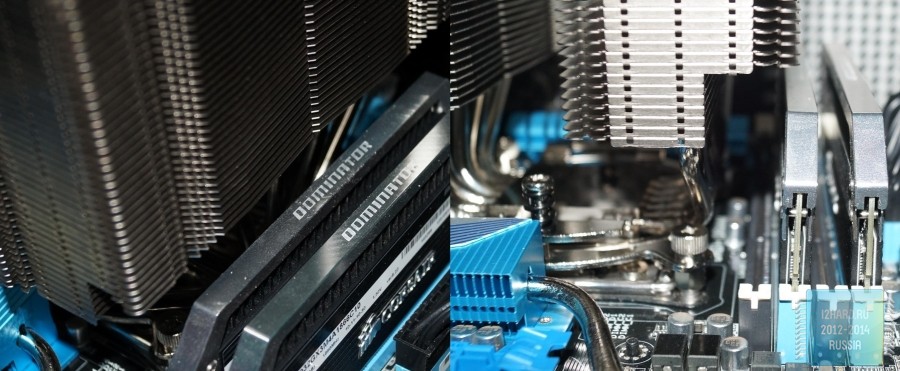

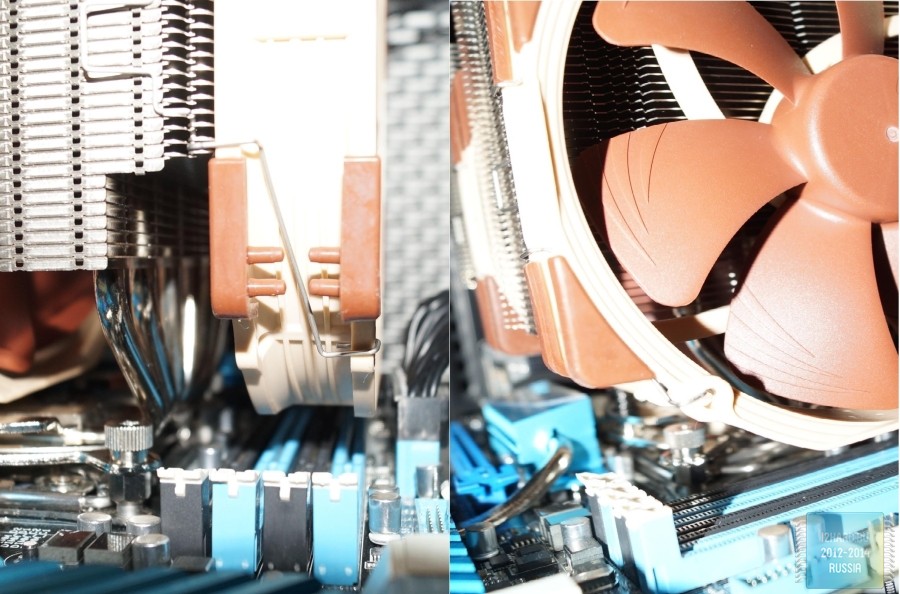

Первая и единственнаяпроблема, с которой я встретился во время монтажа кулера– это то, что при установке вентилятора на внешнюю сторону, он накрывает собой все разъемы для оперативной памяти, кроме самого ближнего к сокету, со стороны его установки.Поэтому тестировался кулер при двух возможных при указанном выше направлении воздушного потока вариантах: с одним вентилятором, который закреплен между башен (в таком случае все разъемы оперативной памяти остаются доступными для установки модулей памяти с высокими радиаторами, в том числе и моихCorsair Dominator Platinum) и с двумя вентиляторами.Во второмслучае пришлось вынуть 2 модуля памяти с одной стороны, чтобы закрепить второй вентилятор. Вопрос с памятью возможно решить, если использовать модули без радиаторов, в таком случае можно немного приподнять внешний вентилятор, благо крепления позволяют это сделать, и разместить под ним модули, либо устанавливатьнизкопрофильные модули, такие точно поместятся и не создадут при этом проблем.

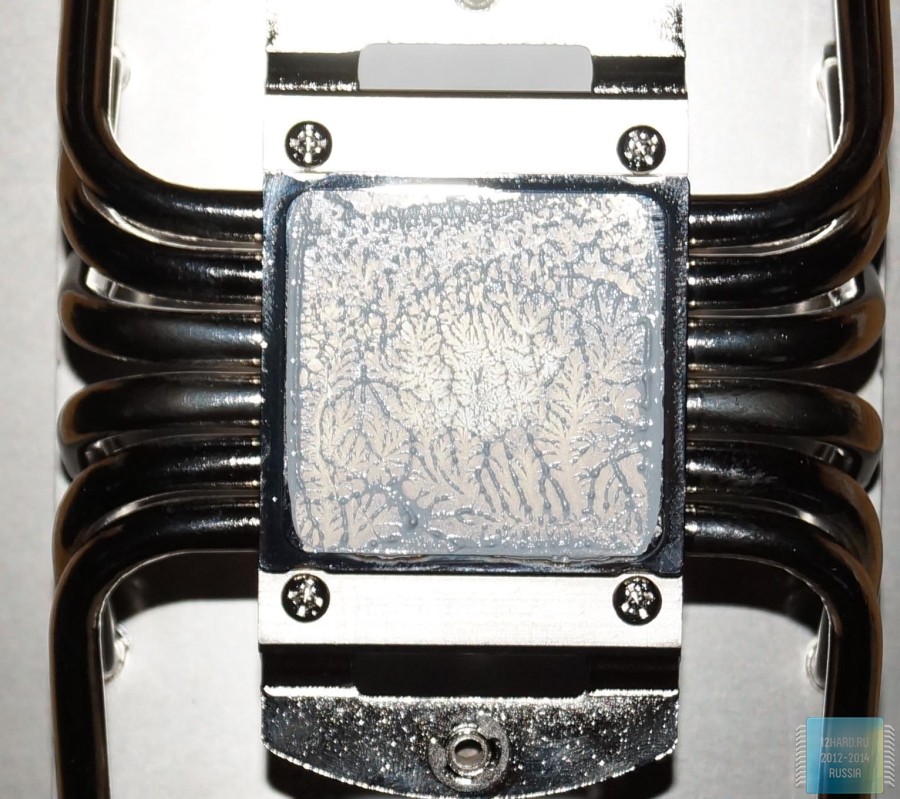

Отпечаток отличный, термоинтерфейс распределился по основанию равномерно.

Тестирование

Тестовое ПО:

LinX AVXв качестве нагрузки на процессор, для замера температуры ядер использоваласьCoreTemp.

Тестирование проводилось в вышеуказанной конфигурации, в качестве термоинтерфейса была использована термопаста Arctic Cooling MX4, все корпусные вентиляторы были выкручены на возможный максимум, комнатнаятемпература на момент тестирования составляла 23-24°C. В соперники такому массивному суперкулеру был выбран достойный соперник – это необслуживаемая система водяного охлаждения Corsair H110 с установленными на нее вместо комплектных вентиляторов Noctua NF-A14 FLX. Тестирование, на мой взгляд, должно быть интересным! Ведь у вас появится возможность узнать ответ на интересующий многих вопрос – «Что эффективнее – Hi-End воздух или начальная вода»?

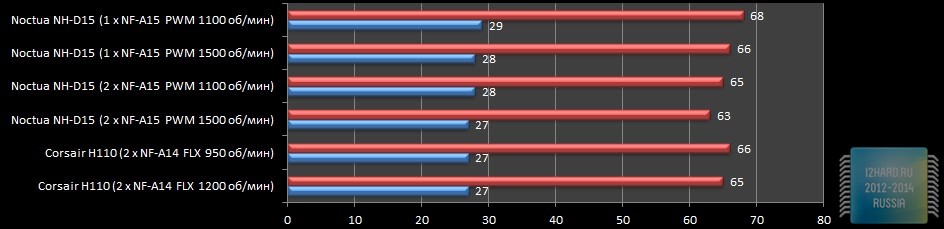

Как уже упоминалось выше, тестировался кулер как с двумя, так и с 1 вентилятором. В обоих случаях он показывает результатыдостойные звания суперкулера! В случае установки 2 вентиляторов и выставлении максимально возможных оборотов он обходит на 2 градуса СВО производства компании Corsair с установленными на нее Noctua NF-A14 FLX. Стоит отметить, что при максимальных оборотах вентиляторов, создаваемый ими поток воздуха, проходя между ребер радиатора, создает ощутимый гул, а этодоставляетдискомфорт. УH110 вышеуказаннойпроблемы не наблюдается в виду совершенно иной конструкции радиатора. Имея возможность снизить количество оборотов с помощью реобаса, было установлено такое значение оборотов, при котором уровень шума не выделялся на общем фоне работы тестового стенда. Для A15 PWM это 1100 об/мин, для A14 FLX 950 об/мин. В таком случае разрыв сокращается на 1 градус, но в лидерах все так же остается герой статьи.

Читайте также:  Asus smart gesture что это за программа

Еще раз внимательно смотрим на результаты тестирования NH-D15с 1 вентилятором. При максимальных оборотах вентилятора кулер показывает такой же результат, как и H110 с выставлением скорости вращения вентиляторов 950 об/мин. Очень неплохо! Разве что шум снова не радует. Выставляем на комфортные 1100 об/мин и получаем результат в 68°C по самому горячему ядру. До критической температуры в 91°C еще далеко, следовательно, можно использовать кулер и в такой конфигурации, ведь чаще всего повседневная нагрузка очень далека от той, которая происходит во время стресс-теста.

Вывод

Перевоплощение Noctua NH-D14 в NH-D15 однозначно удачное! NH-D15 унаследовал все самое лучшее от своего предшественника, а также плюсом к богатому наследству стал ряд полезных нововведений. Отдельно можно выделить, например: новые более производительные вентиляторы, изменение размеров радиатора и формы пластин. Витоге мы получаемочень хороший продукт, который достоин звания чемпиона среди двухсекционных башенных кулеров. Обновленная «башня»обладает отличными показателями в плане возможности отвода тепла. При стоимости 4500 рублей эта система охлаждения является одной из самых производительных в своем классе, а, возможно,исамойлучшей. В некоторых случаях ей удалось превзойти СВО Corsair H110, но стоитучитывать и тот факт, что общая стоимость тестируемой Corsair H110, включая вентиляторы Noctua NF-A14 FLX, согласно текущим ценамсоставляет примерно 7500 рублей, а это уже, согласитесь, значительная разница в цене, которая точно того не стоит.

Плюсы:

  • Высокая производительность;
  • Гарантия 6 лет;
  • Хорошая комплектация;
  • Легкий процесс установки.

Минусы:

  • Проблема совместимостис модулями оперативной памяти обладающимивысокими радиаторами;
  • Гул от создаваемого вентилятором(-ами)потока воздуха, при выставленииоборотоввыше 80% от максимального значения.

По итогам тестирования редакция i2HARDприсуждает этому кулеру наивысшуюнаграду – золото!

Оглавление

Вступление

Так уж получилось, что у меня особое отношение к дорогим и топовым моделям систем охлаждения. С учетом их цены (а они должны оправдывать ее, иначе какой смысл в их покупке?) любая недоработка на фоне более дешевых решений выглядит серьезным упущением. Не избежала этой участи и продукция Noctua.

реклама

А теперь попробуем перейти от частного к общему и посмотреть на картину объективно. Если встречаешь какой-либо изъян у моделей Noctua, то этому обычно удивляешься – как же так? А подобный косяк у любого другого производителя воспринимается нами как бы в порядке вещей – мол, снова они за свое. Думаю, многие понимают, о чем идет речь. Получается, австрийцы действительно стараются сделать качественный продукт?

Да, по сравнению со многими другими производителями так оно и есть. Возьмем для примера СО Thermalright, у которых не все бывает идеально. Основание горбатое (фактически это уже фишка компании), качество вентиляторов порой огорчает, хоть и не часто. И если говорить об остальных фирмах, то перечень шероховатостей будет длиннее и красочнее. Но опять же, все они не позиционируют себя как производителя премиум-класса подобно Noctua.

Попробуем подобрать иной бренд, который будет того же ранга. Для примера далеко ходить не надо, достаточно вспомнить системы охлаждения be quiet!, получившие, как правило, неровное основание, которое может быть вогнутым, а может – горбатым. При этом они оснащаются «кривыми» с моей точки зрения системами креплений, и это для них довольно обыденные вещи.

реклама

На тестирование в лабораторию прибыл интересный кулер. Это обновленный австрийский супертяжеловес, немного облегченный, немного ассиметричный, но, думаю, не менее перспективный – Noctua NH-D15S.

Обзор Noctua NH-D15S

Упаковка и комплектация

Коробка Noctua NH-D15S выполнена в неизменном и характерном для компании строгом стиле. Упаковка суперкулера (да, герой обзора относится к данному классу) оформлена в привычных бело-коричневых тонах и отличается немалыми габаритами.

Она максимально информативна: на ней можно найти информацию о совместимости системы охлаждения, ее краткие технические характеристики и данные о фирменных технологиях Noctua, используемых в рассматриваемой модели.

Все содержимое надежно защищено от повреждений во время транспортировки. Внутри упаковки находятся две коробки: в одной из них скрывается комплект креплений и аксессуаров, а в другой – сам радиатор с предустановленным вентилятором, который зафиксирован с помощью скоб.

Читайте также:  Mysql вложенные запросы select

Комплект поставки, как и подобает продукту премиум-класса, внушительный, но только по меркам нынешних дней.

В него входит:

  • Радиатор Noctua NH-D15S с предустановленным вентилятором Noctua NF-A15 PWM;
  • «Бэкплейт» для платформы Intel LGA 115X;
  • Набор креплений для Intel LGA 115X, LGA 2011/2011-3/1366/775;
  • Винты для установки на платформу Intel LGA 2011/2011-3;
  • Набор креплений для процессорных разъемов AMD;
  • Крестовая отвертка;
  • Адаптер L.N.A;
  • Разветвитель на два вентилятора 4pin;
  • Фирменная термопаста Noctua NT-H1;
  • Дополнительная пара скоб для установки второго вентилятора;
  • Фирменный металлический шильдик;
  • Три инструкции по установке системы охлаждения.

реклама

Внешний вид и особенности строения

Кулер Noctua NH-D15S является преемником Noctua NH-D15, но при этом он не заменяет предшественника. Обе системы охлаждения будут вместе существовать на рынке, несмотря на малое количество отличий.

Здесь стоит отметить, что эти различия довольно значимы и могут повлиять на конечный выбор покупателя, склонив его в ту или иную сторону.

Первым важным отличием, непосредственно влияющим на производительность системы охлаждения, является наличие только одного вентилятора Noctua NF-A15 PWM.

реклама

Но нет худа без добра, есть и благоприятная сторона в таком решении. И это еще одно важное отличие. После изъятия из комплекта второй модели Noctua NF-A15 PWM стоимость системы охлаждения упала на $20-22, а если быть точным, то рекомендованная цена новинки равняется

$80, в то время как ценник Noctua NH-D15 находится на отметке

$100. Подобная разность в ценах как раз равняется стоимости одного штатноо вентилятора, что, на мой взгляд, очень честное ценообразование по отношению к покупателю.

Если первая пара отличий напрямую относится к производительности и стоимости, то третья особенность касается важного аспекта – совместимости. В Noctua NH-D15S основание ассиметрично и смещено немного в сторону относительно центра радиатора. Это делает его совместимым с большинством систем, особенно компактных, и решает проблему с перекрытием верхнего слота PCI-E.

На мой взгляд, именно данное изменение будет значительно влиять на выбор между двумя моделями, перевешивая (субъективно) чашу весов в сторону новичка.

Страница 1: Тест и обзор: Noctua NH-D15 – новый высокопроизводительный кулер

В апреле Noctua выслала нам кулер NH-D15, который является преемником легендарного и популярного NH-D14. Мы подвергнем кулер нашему традиционному тестированию. Посмотрим, можно ли его назвать достойным последователем знаменитого предшественника.

Философия нового флагмана Noctua не изменилась после предшественника NH-D14: "экстремальная производительность охлаждения при минимальном уровне шума". Если верить австрийской компании, Noctua три года занималась разработкой NH-D15. И три года труда не прошли даром: Noctua гарантирует, что NH-D15 будет соответствовать высоким ожиданиям пользователей, он станет достойным преемником популярного NH-D14.

Вероятно, наиболее интересной функцией NH-D15 будут два новых комплектных вентилятора Noctua NF-A15 PWM с габаритами 140×150 мм, что несколько крупнее обычного 140-мм вентилятора. Но увеличились не только вентиляторы: радиатор расширился со 140 до 150 мм, расстояние между тепловыми трубками было увеличено, что должно ещё сильнее повысить производительность охлаждения.

Вместе с тем Noctua не забыла о вопросе совместимости, который важен для многих пользователей. Нижние наружные рёбра охлаждения были срезаны, чтобы NH-D15 в сочетании с одним вентилятором можно было устанавливать с планками памяти высотой до 64 мм.

Для установки Noctua по-прежнему использует систему SecuFirm2, подходящую для сокетов AMD AM3+, AM2+, FM1, FM2 и FM2+, а также сокетов Intel LGA 1150, 1155, 1156 и 2011. С опциональным комплектом крепления NM-I3 можно монтировать кулер на сокеты LGA 775 и LGA 1366. Будущие сокеты производитель тоже планирует поддерживать.

Розничная цена кулера составляет 89,90 евро, в России мы обнаружили новинку по цене от 4,2 тыс. рублей.

Прямыми конкурентами Noctua NH-D15 в наших тестах выступят хорошо известные воздушные кулеры Noctua NH-D14 SE2011, Phanteks PH-TC14PE_BK и EKL Alpenföhn K2, а также компактные модели систем водяного охлаждения "всё в одном". В нашей тестовой базе также присутствуют и обычные кулеры-башни, подобные Akasa Venom, Prolimatech Megahalems, Arctic Cooling Freezer i30 или Alpenföhn Brocken 2.

Наша тестовая база была доработана в 2014 году, мы используем новый и крупный корпус NZXT Phantom 820, в котором есть достаточно места для установки СВО с 280-мм теплообменниками и крупных кулеров.

Перед тем, как мы перейдём к рассмотрению внешнего вида кулера, позвольте привести спецификации NH-D15:
