На базе чипсета Intel® Z77

• OC Certified: Тест Military Class Burn-in пройден
• Military Class III компоненты: высочайшее качество и стабильность
• OC Genie II: Автоматический разгон, увеличивающий производительность за 1 секунду
• ClickBIOS II: Легкий в использовании интерфейс UEFI BIOS
• THX TruStudio PRO: предоставляет высококачественное звучание
• Поддержка Bluetooth и Wi-Fi

OC Certified

OC Certified является совершенно новым стандартом стабильности разгона и значительно расширяет стандарт MSI Military Class. OC Certified является тестовой оверклокерской процедурой MSI, гарантирующей стабильность результатов при оверклокинге. Тест Military Class burn-in для OC Certified — это 24-часовой стресс-тест Prim95 с жидкостной системой охлаждения разогнанного процессора.

Преимущества
— Тест Military Class Burn-in пройден
— Высочайшая производительность в разгоне
— Улучшеная система охлаждения PWM
— Лучше стабильность питания

Тест Military Class Burn-in
24-часовой стресс-тест Prim95 с жидкостной системой охлаждения разогнанного процессора

Высочайшая производительность в разгоне

Улучшеная система охлаждения PWM

Лучше стабильность питания

Military >
Системные платы MSI воплощают в себе стремление к стабильности и надежности, благодаря использованию компонентов Military Class III! В дополнение к применяемым конденсаторам Hi-c CAP, SFC, и Solid CAP, компания MSI теперь устанавливает чип DrMOS II, нового поколения DrMOS, который содержит встроенную двойную температурную защиту и увеличивает до максимума срок службы компонентов. Все компоненты Military Class III прошли сертификацию MIL-STD-810G, что делает их синонимом высшего качества и превосходной стабильности.

NV > Технология SLI позволяет одновременно использовать несколько графических карт от Nvidia в одном компьютере с помощью системной платы с nForce SLI MCP. Пользователям потребуется системная плата с двумя графическими слотами PCI-Express 16x и двумя подходящими графическими картами GeForce, маркированными "SLI Ready". Большинство графических карт PCI-Express от NVIDIA, начиная с GPU 6600 позволяют насладиться преимуществами SLI.

APS (Active Phase Switching)

Технология активного переключения фаз, APS, представляет собой интеллектуальную систему, помогающую платам от MSI экономить энергию. Идея, лежащая в ее основе заключается в отключении электропитания сразу как в этом отпадает необходимость, а когда системе вновь требуется больше ресурсов, APS автоматически настроит необходимое энергоснабжение. APS автоматически, в любой момент времени определяет нагрузку процессора и, соответственно, экономит электроэнергию. Это стало возможным только благодаря самой передовой технологии контроля мощности. В отличие от других, программных решений, технология APS базируется на собственной разработке компании MSI. Специально разработанный интегральный чип работает автоматически и в зависимости от потребности в мощности регулирует подачу энергии.

AMD CrossFireX

AMD CrossFireX™ — это игровая платформа высочайшей производительности с несколькими GPU. Обеспечивающая мощность в играх, технология AMD CrossFireX позволяет двум и более дискретным графическим процессорам работать совместно, увеличивая производительность в графике. Технология AMD CrossFireX позволяет наращивать графические возможности вашей системы. Она дает возможность масштабировать мощность графики в системе настолько, насколько вы этого пожелаете, поддерживая одновременную работу до четрех графических карт AMD Radeon™ HD. Это делает ее самой масштабируемой игровой платформой из когда-либо существовавших. С игровой технологией AMD CrossFireX, традиционные ограничения графики перестают существовать. Вы сможете наслаждаться повышенной производительностью в графике и великолепным изображением.

Первая в мире системная плата с PCI Express Gen 3

Благодаря своей серхвысокой пропускной способности 32ГБ/с, шина PCI Express Gen 3 обеспечивает в 2 раза большую скорость передачи данных по сравнению с предыдущим поколением и предоставляет потрясающие возможности для действительно экстремлаьных игр нового поколения.

Преимущества:
— Удвоенная пропускная способность
— Повышенная эффективность и совместимость
— Экстремальная производительность для карт PCI Express нынешнего и следующего поколения

VIRTU MVP

Бескомпромиссная скорость реакции игры
Повышает скорость реакции игры благодаря интеллектуальному сокращению числа потоков данных между CPU, GPU и дисплеем в ходе формирования изображения.

Преимущества
— Повышает скорость реакции игры при любой частоте обновления
— Повышает частоту обновления изображения в игре
— Повышает частоту кадров в игре
— Увеличивает резкость изображения без возникновения разрывов
— Безупречно работает со множеством игровых приставок

THX TruStudio PRO

THX — торговая марка стандарта воспроиведения звука и изображения класса high-end для фильмов, домашних кинотеатров, компьютерных акустических систем и других усртойств. Звуковые устройства, сертифицированные THX позволяют передвать в фильмах и видеоклипах те же впечатления, что и на живом шоу. Натуральный звук усиливает ощущения, возникающие при просмотре видео высокой четкости.

Особенности
— Стандарт высокой верности воспроизведения звука.
— Точная передача полноты ощущений, создаваемых звуком в фильмах, концертах и звуковом сопровождении игр.

Superpipe

Компания MSI представляет систему охлаждения SuperPipe, с полностью медными 8-mm тепловыми трубками, которые на 60% толще традиционных, и являются самыми толстыми на рынке. Согласно результатам испытаний, системные платы от MSI с такой системой охлаждения работают при температуре на 50? ниж, чем без нее, что подтверждает, что MSI’s SuperPipe предоставляет самое эффективное на рынке решение для охлаждения чипсета.

Особенности:
— 8-mm тепловые трубки увеличенной толщины
— На 60% толще традиционных тепловых трубок
— Самые толстые тепловые трубки, применяемые на системных платах

V-Check Points

Функция V-Check Points предоставляет пользователям контакты для измерения напряжений питания CPU и RAM с помощью мультиметра. Эта особенность позволит продвинутым оверклокерам сэкономить драгоценное время, устраняя необходимость самостоятельно модифицировать электрическую схему. Эта функция может оказаться неоценимой во время оверклокерских состязаний.

Оптимизация для игр

В соответствии с пожеланиями профессиональных геймеров, до 30 мкм увеличена толщина золотого покрытия в разъемах PS2 2-в-1 и оптимизированных портов USB. Помимо повышения чувствительности мыши эти усовершенствованные интерфейсы обладают увеличенным сроком службы, лучшей стабильностью соединения и представляет собой идеальное решение для работы с мышью e-sports в UEFI BIOS.

Super Charger

Мобильные потребительские приложения в виде смартфонов и планшетов привлекают сегодня все большее внимание, становясь модными аксессуарами мобильного стиля жизни в быстром движении. Однако, многие обычные персональные компьютеры не способны заряжать некоторые из этих устройств, вызывая трудности в поддержании связи. MSI Super Charger представляет собой резидентную программу Windows, способную переключить режим энергоснабжения вашего порта USB, повышая его мощность. Присоединив ваш телефон или планшет к USB, вы сможете с помощью Super Charger дать сигнал на запуск схемы зарядки, сделав ее по настоящему изящным и удобным решением для зарядки мобильных компьютерных устройств.

Особенности
— Мониторинг мгновенной информации о системной плате.
— Режим CPU Green Power, управление скоростью вентиляторов системы с максимальным энергосбережением.
— Интеллектуальный режим Smart Mode: 4 режима мгновенного оверклокинга.

USB 3.0

По сравнению со скоростью передачи данных 480Mbps по традиционному интерфейсу USB 2.0, новейший стандарт USB 3.0 5Гб/с обеспечивает в 10 большую скорость, позволяя передать фильм на Blu-ray менее, чем за одну минуту.

Особенности
— В 10 раз быстрее USB 2.0.
— Скорость передачи данных 5Гб/с.
— Впервые в мире порт USB 3.0 размещен на передней панели.
— Повышается скорость передачи между вашим PC и внешними накопителями.

Читайте также:  Might and magic heroes vi не запускается

SATA 6Гб/с

SATA 6Гб/с обеспечивает удвоенную, по сравнению с традиционным интерфейсом SATA 3Гб/с скорость передачи данных и повышает скорость передачи данных между вашей системной платой и такими внешними накопителями, как HDD 7200RPM, 10000RPM и SSD. Он также соответствует тенденции к переходу на внутренние высокоскоростные накопители, направленной на преодоление существующего "узкого места" в производительности PC.

Особенности
— В 2 раза быстрее, чем SATA 3Гб/с.
— Скорость передачи данных до 6Гб/с.
— Позволяет полностью реализовать производительность новых накопителей HDD / SSD.

HDMI v1.4

HDMI (High-Definition Multimedia Interface) — это интерфейс нового поколения полностью цифрового видео/аудио, который может передавать 1080p High-Definition видео и до 8 каналов звука в стандарте surround sound, таких как Dolby Digital или DTS, в одном компактном разъеме. С переходом к сертифицированному HDMI 1.4, это изделие предоставляет возможность передачи видео и аудио высочайшего качества, а также поддержку HDCP защиты Blu-ray.

Особенности
— Мультимедийный интерфейс нового поколения.
— Full HD видео и 8-канальный звук Surround Sound в одном кабеле.
(HDMI 1.4 поддерживается только процессорами второго поколения Intel® Core™. Pentium и Celeron процессорf поддерживают HDMI 1.3).

3TB+ Infinity

Технология MSI 3TB+ Infinity не только снимает ограничения традиционных BIOS, но и повышает эффективность использования HDD. Кроме поддержки новейших жестких дисков емкостью 3TB, технология MSI 3TB+ Infinity позволяет, при установке 64-битной операционной системы, использовать 3TB жесткий диск в качестве загрузочного. По сравнению с конкурентами технология MSI 3TB+ Infinity — лидер индустрии, предоставляющий возможности развития и будущего применения.

Преимущества:
— Поддерживаются все новейшие 3TB жесткие диски, существующие на рынке.
— Сделайте 3 Тб жесткий диск в качестве загрузочного при установке 64-разрядной операционной системы.

Command Center

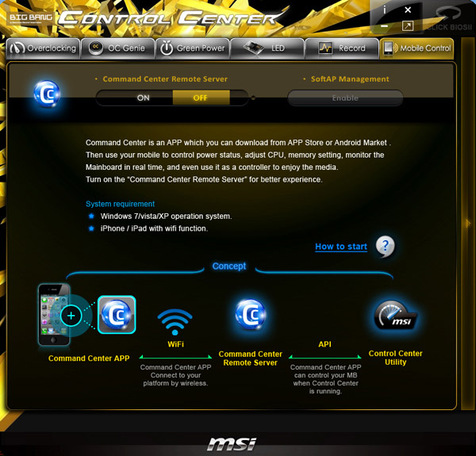

Command Center — это эксклюзивная программа для беспроводного оверклокинга системных плат для iOS. Разработанная компанией MSI совместно со знаменитым инженером-программистом Ником Коннорсом (Nick Connors), Command Center – первая программа, позволяющая производить мониторинг, оверклокинг, повышение напряжения питания системных плат дистанционно, через мобильное устройство и дает возможность управлять основными настройками системной платы из любого места в любое время. Эта программа поддерживает также взаимодействие с мультимедиа и позволяет управлять воспроизведением видео.

Оверклокинг

Мониторинг

Удаленный контроль

Instant OC

• Мгновенный мониторинг информации о системной плате MB.
• Интеллектуальная, автоматическая настройка тактовой частоты/напряжения питания CPU и памяти.
• Интеллектуальный режим Smart Mode: 4 режима мгновенного оверклокинга.

Live Update 5

MSI Live Update 5 — мощное и полезное приложение для своевременного обновления версий BIOS и драйверов, экономящее ваше время и снижающее риски, связанные с процессом обновления. Конечные пользователи могут установить и запустить программу Live Update 5 с прилагаемого CD или загрузив ее с веб-сайта MSI.

Особенности
— Автоматическое обнаружение новых версий BIOS/драйверов/VGA/утилит.
— Поддержка Microsoft Windows 98SE/ME/2000/XP/Vista/7 32Bit.

M-Flash

По сравнению с обычными системными платами, которым нужны отдельные чипы для хранения BIOS, технология MSI M-Flash обладает двойным преимуществом, поскольку, во-первых, не нуждается в дополнительных компонентах, а во-вторых все данные вашей BIOS сохраняются на USB-приводе. Данные могут не только сохраняться и обновляться, они, также, видны как портативное устройство BIOS, с которого можно загрузить ваш PC.

Особенности
— Сохранение/Восстановление BIOS на/с любого USB флеш-драйва.
— Устраняет необходимость ремонта в случае аварийных сбоев в процессе обновления BIOS.
— Увеличивает срок службы BIOS устраняя лишние циклы перезаписи.

Winki 3

Winki 3 — бесплатная операционная система с ядром Linux. Благодаря сверхбыстрой загрузке и многоязыковому интерфейсу, встроенная система Winki 3 предоставляет легкую в использовании Интернет-среду, включающую в себя такие популярные функции, как Интернет-серфинг, электронную почту, службу мгновенных сообщений, просмотр изображений и многое другое. Это наиболее удобная возможность в кратчайшее время выйти на связь.

Особенности
— Дружественные пользователю совершенно бесплатные приложения.
— 25 секунд от включения питания до запуска приложений/
— Поддержка многоязыкового интерфейса.

OC Genie II

При активации функция OC Genie II дает мгновенный подъем производительности, оптимизируя производительность CPU, памяти, встроенной графики, и устройств хранения данных.

Преимущества:

— Разгон за одну секунду
— По крайней мере, 36% прирост производительности в играх 3D
— Легко и просто – нет нужды в дополнительном оборудовании и сложных настройках BIOS
*Может меняться в зависимости от платформы и модели.

Первый в мире программный графический пользовательский интерфейс UEFI

MSI ClickBIOS II обеспечивает совместимый пользовательский интерфейс как под UEFI BIOS, так и под Windows, она предоставляет самый удобный способ управлять настройками системы и поддерживает работу с сенсорным экраном.

Преимущества:
— Графический интерфейс пользователя с поддержкой сенсорного экрана.
— Просто щелкните или прикоснитесь и выполняйте настройки.
— Полный контроль над системой, включая оверклокинг, безопасность и сбор сведений.

All images and descriptions are for illustrative purposes only. For detailed specifications, please consult the product specifications page.

28 января 2013

Александр Митрофанов

Материнских плат на чипсете Intel Z77 расплодилось великое множество. Даже, пожалуй, больше, чем на предыдущих поколениях чипсетов Intel. В результате, чтобы хоть как-то выделить некоторые платы из ряда им подобных, инженеры идут на многочисленные ухищрения и чаще всего где-нибудь перегибают палку. В качестве примера можно привести плату Biostar Hi-Fi Z77X, которая является заурядным продуктом, но с довольно качественной звуковой подсистемой.

Разработчики материнской платы MSI Z77 MPower пошли по схожему пути: потенциал чипсета Intel Z77 был расширен за счет установки двух модулей беспроводной связи (Wi-Fi 802.11 b/g/n и Bluetooth 3.0+HS), дополнительного четырехпортового контроллера USB 3.0, а также ряда мелких технических фишек. К последним относятся уже привычные кнопки запуска и перезагрузки, семисегментный POST-индикатор, фирменная технология OC Genie (с соответствующей кнопкой), а также две микросхемы BIOS с сопутствующим переключателем.

Тестирование данной модели будет интересным еще за счет того, что программисты MSI приложили значительные усилия для улучшения и обновления программного обеспечения платы, прежде всего — многофункциональной утилиты Control Center. Именно это радует нас больше всего, поскольку некоторые предыдущие платы данного производителя имели определенные проблемы в этой области.

⇡#Спецификация MSI Z77 MPower

MSI Z77 MPower
Процессор Разъем Socket LGA1155
Поддержка технологии Intel Turbo Boost
Чипсет Intel Z77 (PCH)
Связь с процессором: DMI 20 Gb/s
Системная память Четыре 240-контактных слота для DDR3 SDRAM DIMM
Максимальный объем памяти 32 Гбайт
Поддерживается память типа DDR3 1066/1333/1600/../3000*
Возможен двухканальный доступ к памяти
Графика Три слота PCI Express x16
Поддержка технологий AMD CrossFireX и NVIDIA SLI
Поддержка Intel HD Graphics
Возможности расширения Четыре слота PCI Express x1
Восемь портов USB 2.0 (два встроенных, шесть дополнительных)
Восемь портов USB 3.0 (шесть встроенных, два дополнительных)
Звук High Definition Audio 7.1
Сетевой контроллер Gigabit Ethernet
Модуль Wi-Fi 802.11 b/g/n
Модуль Bluetooth 3.0+HS
Возможности для разгона Изменение частоты Bclk, изменение множителя
Изменение напряжения на процессоре, памяти, GPU, СPU-IO, SA, PLL и чипсете (PCH)
Технология MSI OC Genie II
Модуль CheckPoint

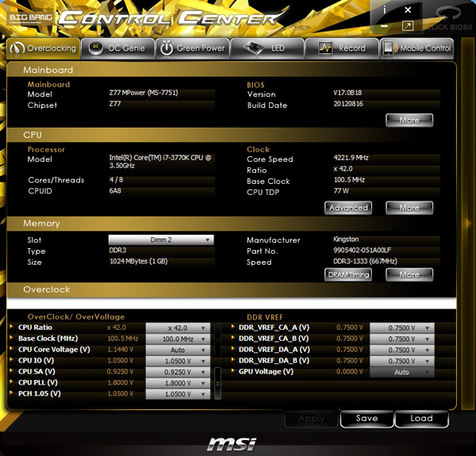

Утилита MSI Command Center
Дисковая подсистема Поддержка протокола SerialATA 3 Gb/s (четыре канала — Intel Z77, c поддержкой RAID)
Поддержка протокола SerialATA 6 Gb/s (два канала — Intel Z77, c поддержкой RAID)

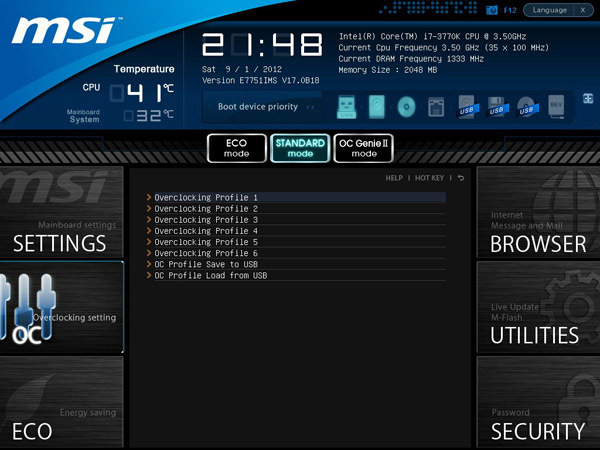

Extensible Firmware Interface (EFI) Оболочка Click BIOS
2 х 64 Мбит Flash ROM, dip-переключатель
Утилита MSI M-Flash
Технология MSI Super Charger
Поддержка профилей
Утилита Live Update 5
Поддержка оболочки Winki 3
Поддержка 18 языков
Разное Один порт для PS/2 клавиатуры или мыши
Кнопки включения, перезагрузки, сброса CMOS, OC Genie и GO2BIOS
Семисегментный индикатор POST-кодов
STR (Suspend to RAM)
S/P-DIF Out
Многофункциональная утилита Control Center
Управление питанием Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Основной 24-контактный разъем питания ATX
Дополнительный 8-контактный разъем питания
Дополнительный 6-контактный разъем питания
Поддержка технологии APS (Active Phase Switching)
Мониторинг Отслеживание температуры процессора, системы, напряжений, скорости вращения всех (5) вентиляторов
Технология SmartFan
Размер Форм-фактор ATX, 244×305 мм (9,6×12 дюймов)

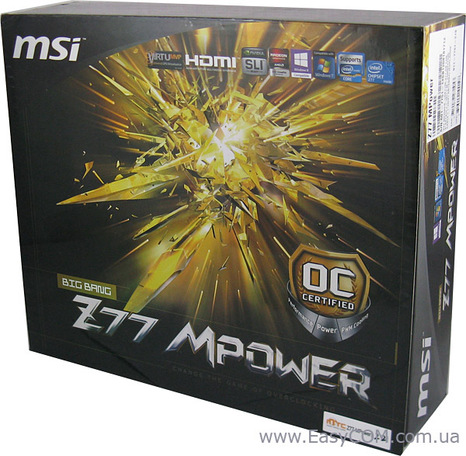

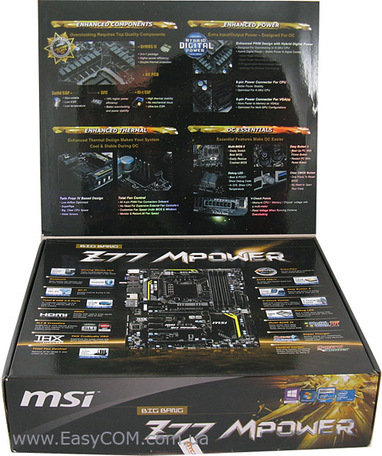

Коробка с MSI Z77 MPower выглядит так:

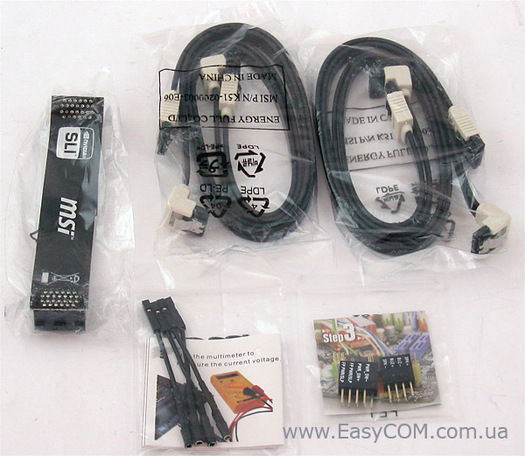

В коробке можно обнаружить следующее:

  • материнскую плату;
  • руководство пользователя на английском языке, краткую инструкцию по установке;
  • описание программного обеспечения, руководство по разгону;
  • DVD-диск с ПО и драйверами;
  • четыре кабеля SerialATA;
  • набор дополнительных коннекторов;
  • набор V-Kit для измерения напряжений;
  • заглушку на заднюю панель корпуса;
  • гибкий мост SLI;

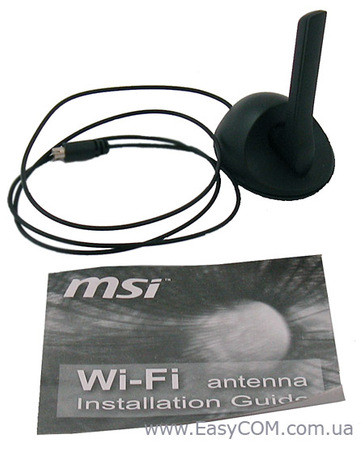

  • антенну для модуля Wi-Fi.
Читайте также:  Cooler master geminii s524 ver 2

В конце 2012 года средняя розничная цена платы MSI Z77 MPower находилась в районе 7 000 рублей. Учитывая этот момент, мы считаем представленный набор компонентов довольно скудным. Например, не помешала бы пара планок с внешними портами USB.

Из дополнительных элементов отметим набор V-Kit, который используется для непосредственного мониторинга напряжений через модуль CheckPoint.

Что касается документации, то к ней у нас не возникло никаких претензий, как и к содержимому DVD-диска. На последнем покупатель сможет найти все необходимые драйвера, ряд фирменных утилит, а также пробную версию антивируса TrendMicro Titanium Internet Security 2012, утилиту резервного копирования Norton Online Backup и несколько пробных приложений CyberLink (PowerDVD 11, PowerDirector 9; все 30-дневные). Кроме того, на диске записана оболочка Winki III (основанная на ядре Linux), которая содержит ряд полезных приложений.

Нужно отметить, что установка драйверов и утилит очень проста, благодаря понятному интерфейсу:

⇡#Плата MSI Z77 MPower

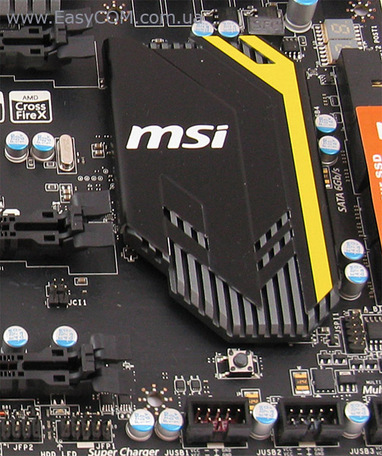

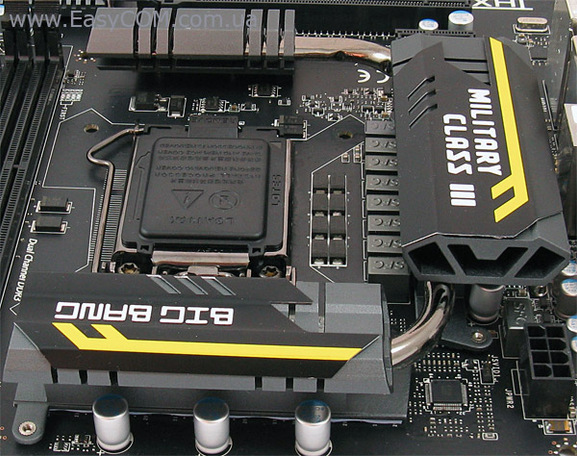

Плата MSI Z77 MPower имеет темную окраску практически всех элементов, что создает довольно мрачное впечатление. В 2012 году подобная цветовая схема была очень популярной среди производителей, но мы надеемся, что в 2013-м эта мода сойдет на нет.

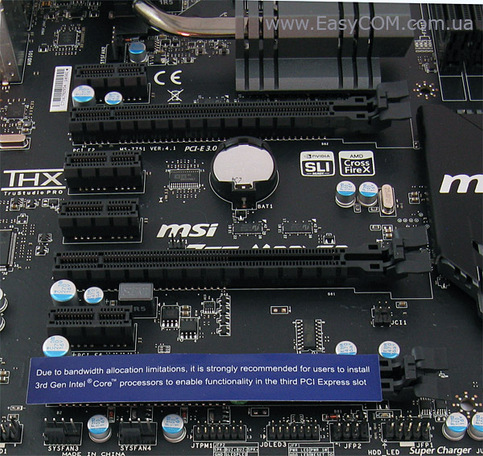

Помимо четырех слотов PCI Express x1 (все они подключены к чипсету), на плате установлено три PEG-слота, которые обслуживаются процессорным контроллером PCI Express. Возможные конфигурации распределения линий следующие: 16+0+0, 8+8+0 и 8+4+4. Тут же отметим, что последний режим доступен только при установке процессора с ядром Ivy Bridge.

Слотов PCI нет — во-первых, потому, что интерфейс банально устарел, во-вторых, потому, что в MSI сэкономили — поддержка этой шины требует дополнительного контроллера (шина PCI не поддерживается Z77).

Дизайн платы не вызывает затруднений при сборке системы, поскольку защелки слотов DIMM не блокируются первой видеокартой, а разъемы питания установлены правильно, то есть по краям платы: основной, 24-контактный разъем расположен на нижнем краю, а дополнительный, 8-контактный — на правом:

Также на плате рядом с основным установлен второй, дополнительный разъем питания, который стоит задействовать при использовании двух и более мощных видеокарт. Обычно инженеры устанавливают разъем типа Molex, но в MSI решили использовать 6-контактный, как на видеокартах. Принципиальной разницы тут нет, но подобное техническое решение выглядит более современным. Рядом установлен модуль CheckPoint, который позволяет напрямую измерять рабочие напряжения на плате.

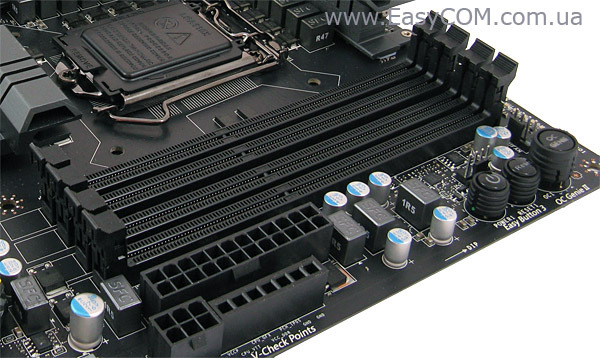

На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Слоты не имеют цветовой индикации, что вынуждает пользователя обращаться к руководству при установке памяти.

Отметим, что плата поддерживает память с частотами от DDR3-1066 до DDR3-3000, а максимальный объем памяти равен 32 Гбайт. И как только на плату подается напряжение, включается подсветка кнопки Power.

⇡#Возможности расширения

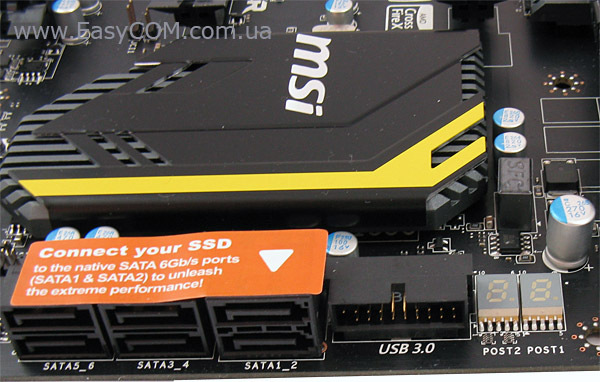

Благодаря чипсету Intel Z77, плата поддерживает четыре порта SerialATA 3 Gb/s и два порта SerialATA 6 Gb/s, с возможностью объединения дисков в RAID-массивы уровня 0, 1, 5 и 10. Соответствующие порты расположены около чипсета, ориентированы параллельно плоскости платы и окрашены в однообразный черный цвет.

Порты 6 Gb/s более массивные

На MSI Z77 MPower установлено восемь портов USB 2.0: два расположены на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Помимо них, плата поддерживает восемь портов USB 3.0, шесть из которых расположены на задней панели, а еще два подключаются при помощи планки (нет в комплекте). Отметим, что четыре порта реализованы силами чипсета Z77, а еще четыре — при помощи дополнительного контроллера Renesas uDP72020.

Ранее мы привыкли видеть данный чип под маркой NEC, но эта компания еще в 2010 году была приобретена корпорацией Renesas, которая, в свою очередь, является совместным предприятием полупроводниковых подразделений Hitachi и Mitsubishi

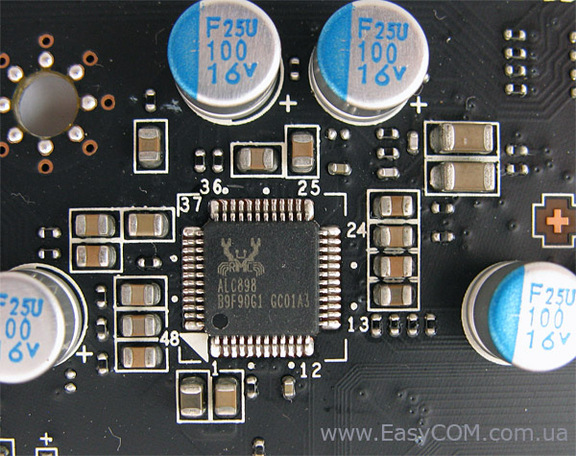

Плата MSI Z77 MPower имеет восьмиканальный звук, а в качестве кодека используется чип ALC898.

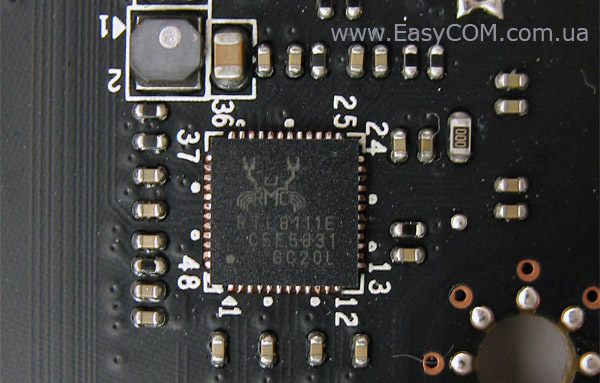

Также на плате установлен высокоскоростной сетевой контроллер Realtek RTL8111E (Gigabit Ethernet), подключенный к отдельной линии шины PCI Express.

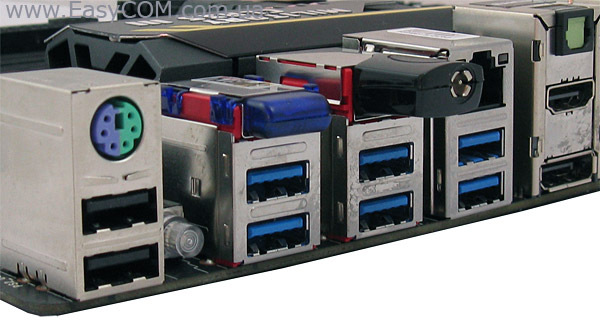

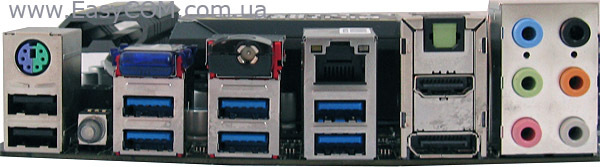

Соответствующий разъем (RJ-45) выведен на заднюю панель платы, которая имеет следующую конфигурацию:

Отметим, что на панели установлено только два видеовыхода (DisplayPort и HDMI), оптический S/P-DIF-выход, набор стандартных аудиовыходов и один порт PS/2. Как вы видите, порта Thunderbolt на плате нет, и, на наш взгляд, это правильное решение, снижающее себестоимость продукта за счет отказа от крайне юной технологии. Зато на панели находятся два модуля беспроводной связи: Bluetooth и Wi-Fi. Причем первый готов к работе сразу после запуска системы, а ко второму необходимо подключить антенну из комплекта.

И наконец, на панели располагается кнопка для сброса настроек BIOS.

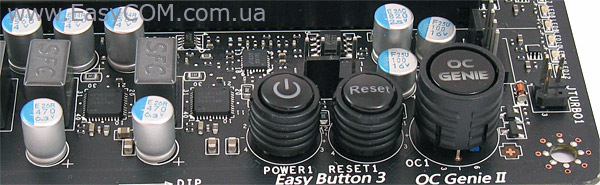

Помимо этой кнопки, на MSI Z77 MPower установлено еще четыре: первая предназначена для старта системы, вторая — для перезапуска. Третья кнопка называется OC Genie, она служит для запуска одноименной функции автоматического разгона.

Четвертая кнопка называется GO2BIOS, ее предназначение — принудительный вход в BIOS. Пользователь может нажать на нее, в каком бы состоянии ни находилась система (загрузка, выключение, POST, работа в ОС), и при следующем перезапуске он попадет в BIOS вне зависимости от настроек разгона или любых других настроек.

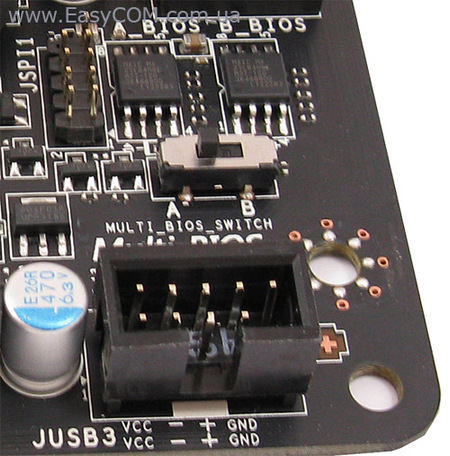

Рядом с этой кнопкой расположены две микросхемы BIOS (основная и резервная), а также переключатель для выбора активной микросхемы.

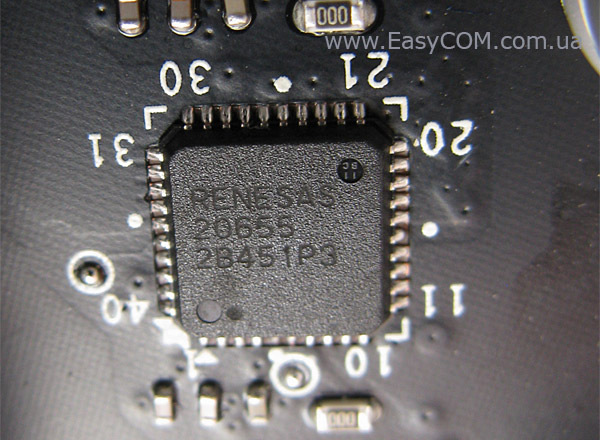

Также отметим семисегментный индикатор POST-кодов для первоначальной диагностики системы, который распаян около чипсета.

И прежде чем переходить к описанию настроек BIOS, приведем традиционную схему компонентов:

Сегодня мы рассмотрим высокоуровневую материнскую плату MSI Z77 MPOWER, входящую в «экстремальную» серию Big Bang. Производитель выделяет две ветки материнских плат в этой серии:

XPOWER – в этой ветке находятся материнские платы, основанные на наборе системной логике Intel X79 Express, и предназначены для построения ультрапроизводительных компьютеров;

MPOWER – в эту ветки входят материнские платы, основанные на наборе системной логики Intel Z77 Express, и предназначены для построения игровых компьютеров среднего и высокого уровней, а также для энтузиастов.

Материнская плата MSI Z77 MPOWER, как видно из названия, относится к подсерии MPOWER и основана на чипсете Intel Z77 Express. Функциональность же платы находится на достаточно высоком уровне, но полностью раскрыть весь свой потенциал она сможет лишь при использовании процессора Intel с архитектурой Ivy Bridge. Но обо всем по порядку. Начнем.

Упаковка материнской платы MSI Z77 MPOWER оформлена в привычном для «экстремальной» серии Big Bang стиле. Коробка сделана из плотного картона с красочной полиграфией. Лицевая часть малоинформативна, здесь можно увидеть лишь несколько типичных пиктограмм, и наименование модели материнской платы. Отдельно выделена пиктограмма «OC Certified». Наличие такой пиктограммы говорит о том, что материнская плата успешно прошла стресс тест, при котором плата проработала 24 часа на повышенных частотах. По замыслу производителя это должно символизировать высочайшую надежность.

На обратной стороне упаковки более детально описана концепция «OC Certified». Немного ниже приведен ряд пиктограмм, а под ним приводится спецификация материнской платы. Традиционно присутствует пиктограмма «Military Class III», говорящая об использовании высоконадежных элементов. Подобные концепции есть почти у всех производителей, а использование твердотельных или танталовых конденсаторов, дросселей с ферритовыми сердечниками, продвинутой системы питания процессора становится стандартом при изготовлении материнских плат среднего и высокого уровней.

Комплект поставки немного богаче, чем для материнской платы среднего уровня. В него входят:

-Диск с драйверами и утилитами;

-Четыре SATA- шлейфа с Г-образным разъемом;

-M-Connector существенно облегчающий подключение к плате корпусных разъемов;

-Набор переходников для щупов мультиметра;

-Заглушка интерфейсной панели;

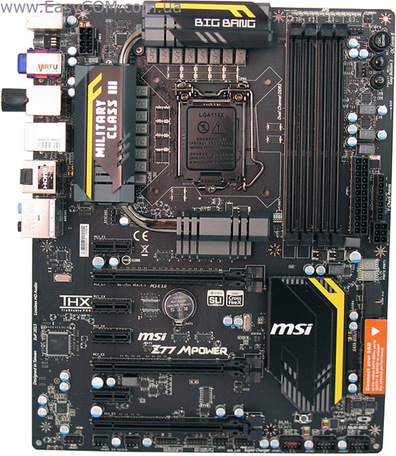

Материнская плата MSI Z77 MPOWER выполнена в форм-факторе ATX, на текстолите черного цвета и отличается рациональным расположением элементов. Компоновка платы выполнена грамотно, без недостатков. Все разъемы размещены на оптимальных местах и не вызывают неудобств при сборке компьютера даже в компактном корпусе. Расположение разъемов PEG допускает установку крупногабаритных видеоадаптеров. Так, можно установить два видеоадаптера с «трехэтажной» системой охлаждения, но три таких видеоадаптера установить уже не получится. Но вряд ли это можно считать серьезным недостатком.

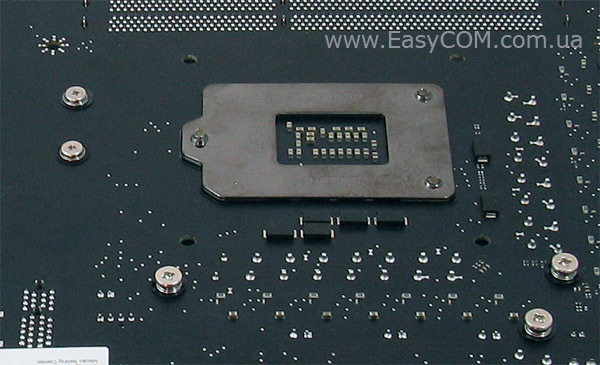

На обратной стороне платы расположена усилительная пластина разъема Socket LGA1155 для установки тяжелых систем охлаждения, которые понадобятся при серьезном разгоне процессора.

В нижней части материнской платы расположены разъемы подключения внутренних портов USB. Всего же на плате реализовано 8 портов USB 2.0 — два на интерфейсной панели и шесть внутренних. Один из разъемов окрашен красным цветом, таким образом производитель выделил разъем с поддержкой технологии SuperCharger. Эта технология позволяет быстро зарядить устройство, подключенное к этим портам USB. Для работы этой технологии необходимо установить и запустить специальное ПО. После запуска приложения SuperCharger, по утверждению компании MSI, информационные каналы превратятся в силовые для обеспечения дополнительной мощности. Рядом расположены колодки подключения передней панели, аудио разъемов фронтальной панели и один из четырех разъемов для подключения вентиляторов. Также отдельно отметим наличие светового индикатора работы накопителей.

Читайте также:  Intel 80286 год выпуска

Дисковая подсистема реализована исключительно силами чипсета Intel Z77 Express, и предлагает для подключения два порта SATA 6 Гбит/с и четыре порта SATA 3 Гбит/с. Возможна организация RAID-массивов уровней 0, 1, 5 и 10. Дополнительных контроллеров на плате нет. С одной стороны шести портов достаточно для домашнего компьютера, а с другой стороны наличие порта eSATA было бы несомненным плюсом. Рядом с SATA-портами расположена колодка подключения выносной панели с двумя портами USB 3.0, но, к сожалению, ее нет в комплекте. Расположена она весьма удобно, нет необходимости тянуть провода через весь корпус.

Материнская плата MSI Z77 MPOWER оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Несмотря на то, что разъемы памяти оснащены защелками с двух сторон, можно добавлять или заменять модули ОЗУ, не извлекая видеоадаптер – защелки не будут упираться в видеоадаптер. Оперативная память может работать в двухканальном режиме, для этого нужно заполнять соответствующие разъемы. Немного непривычно то, что разъемы одного цвета, но расположение стандартно – через один. Поддерживаются модули, работающие на частотах 1600/1333/1066 МГц в номинальном режиме и 2133/2000/1866 МГц в разгоне, а при установке процессора Intel Core третьего поколения, выполненного по 22 нм процессу, становиться возможным использование режимов 2200/2400/2600/2667/2800/3000/3200 МГц. Максимальный объем памяти может составлять 32 ГБ, чего вполне достаточно в большинстве случаев.

Система охлаждения узла питания процессора состоит из трех алюминиевых радиаторов, соединенных тепловой трубкой. Все они крепятся с помощью винтов.

PCH Intel Z77 Express охлаждается достаточно большим алюминиевым радиатором. В процессе тестирования температура радиаторов не превышала 35°C, что является очень хорошим результатом.

Одной из особенностей платы является наличие двух микросхем хранящих микропрограмму BIOS, переключаться между ними можно с помощью находящегося рядом переключателя. Применение двух микросхем позволит загрузить систему в случае неудачной перепрошивки, либо других проблем. Рядом расположен LED-индикатор, отображающий этапы начальной загрузки системы.

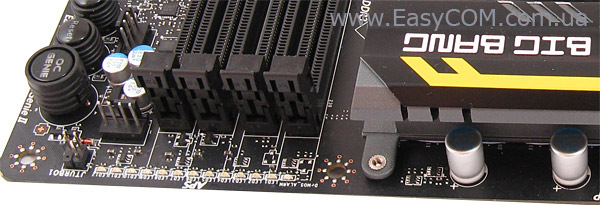

В верхней части платы, рядом с DIMM-слотами, расположена линейка светодиодов, отображающая режимы работы технологии APS (Active Phase Switching), которая позволяет снизить энергопотребление системы путем отключения неиспользуемых в текущий момент фаз. Так же есть светодиод, который сигнализирует о перегреве MOSFET.

В верхнем правом углу материнской платы расположены кнопки включения, перезагрузки и авторазгона. Немного ниже находится панель V-check для проведения замеров напряжения при помощи мультиметра.

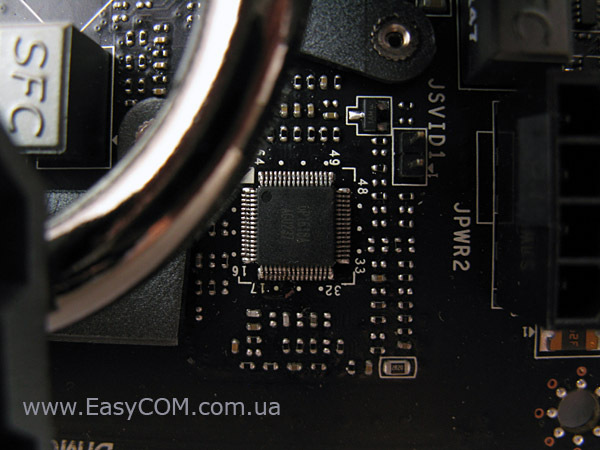

Питание процессора осуществляется по 6+2-фазной схеме с удвоенным количеством фаз. Сам преобразователь основан на ШИМ-контроллере uPi P1618A, который поддерживает активное переключение фаз питания для повышения уровня КПД. Для питания MSI Z77 MPOWER предназначены основной 24-х и дополнительные 8- и 6-контактные разъемы.

Для построения графической системы в распоряжении имеется три слота PCI-Express x16 3.0. Есть поддержка технологий NVIDIA SLI и ATI CrossFireX. При использовании процессора с архитектурой Sandy Bridge возможны следующие формулы работы:

А при установке процессора Intel Ivy Bridge возможны такие варианты работы:

Наиболее оптимальным будет использование одного или двух видеодаптеров. Использование же формулы x8+x4+x4 не представляется рациональной в виду относительно невысокой пропускной способности второго и третьего разъемов. Работа PCI Express x16 3.0 возможна лишь при использовании процессора с архитектурой Intel Ivy Bridge. Для установки плат расширения на плате присутствует четыре разъема PCI-Express х1.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111E.

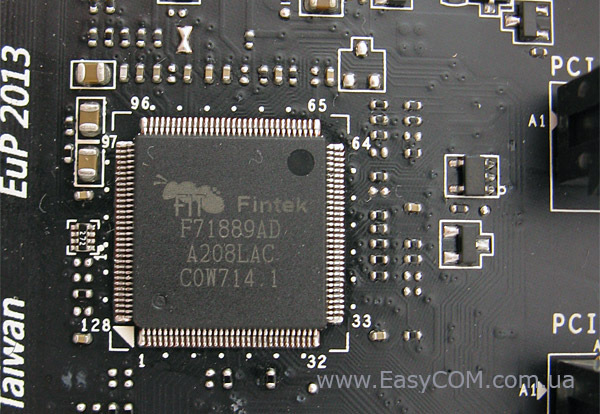

Возможности Multi I/O обеспечены микросхемой Fintek F71889AD, которая управляет портом PS/2, работой системных вентиляторов и обеспечивает мониторинг.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC898, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

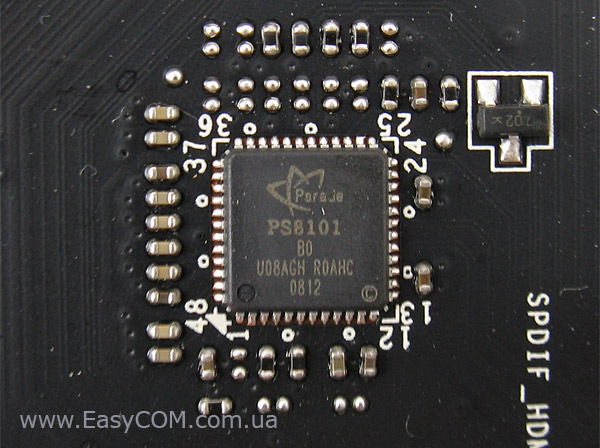

Микросхема Parade PS8101 отвечает за работу цифрового видеовыхода.

На материнской плате MSI Z77 MPOWER есть четыре дополнительных порта USB 3.0, которые реализованы силами контроллера Renesas uDP72020.

Особо отметим наличие поддержки из коробки таких интерфейсов как Wi-Fi b/g/n и Bluetooth 3.0+HS.

На интерфейсную панель материнской платы MSI Z77 MPOWER выведены следующие порты:

-1 x PS/2 (комбинированный)

-1 x DisplayPort

-1 x Optical S/PDIF out;

-6 x Аудио портов;

-1 x разъем для подключения антенны

Как видим, конфигурация внешних портов достаточна для комфортного использования системы. Из недостатков можно отметить отсутствие DVI, поэтому, если монитор имеет только DVI интерфейс, то придется использовать переходник.

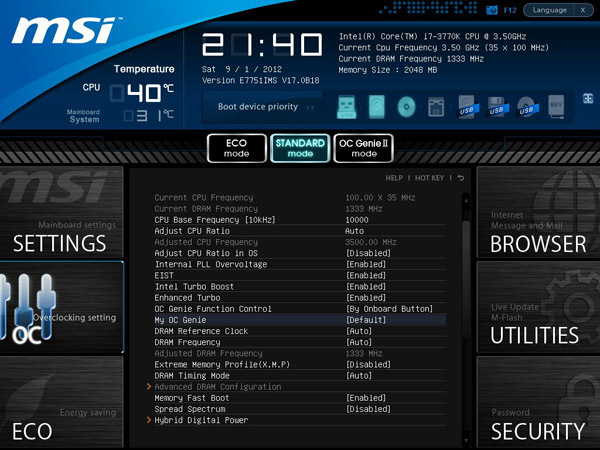

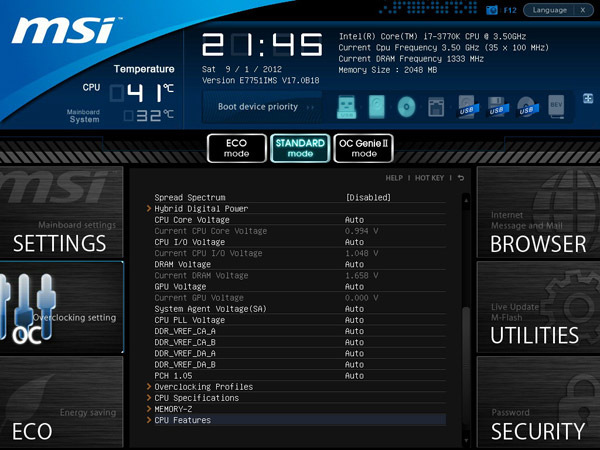

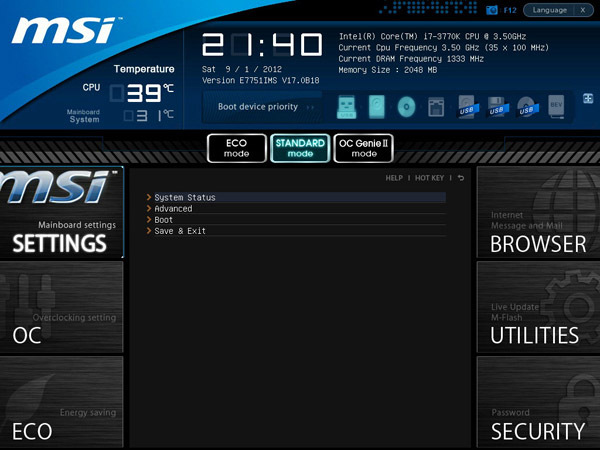

На материнской плате MSI Z77 MPOWER используется обновленная версия фирменного предзагрузчика ClickBIOS II, основанного на интерфейсе UEFI. ClickBIOS II от MSI отличается привлекательным графическим интерфейсом и хорошей читаемостью шрифта.

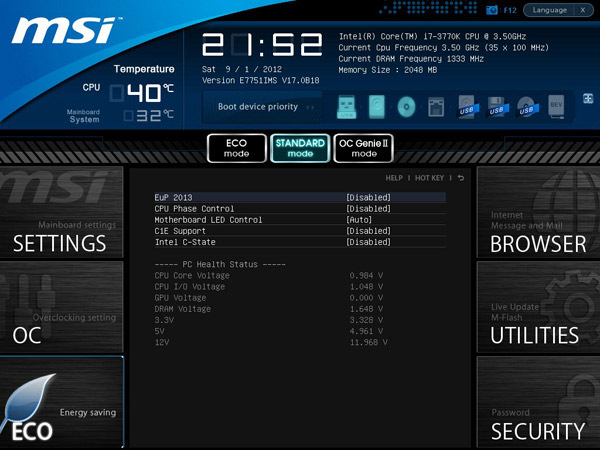

Энергосберегающие функции находятся в отдельном разделе Eco, здесь же можно узнать напряжение питания основных компонентов системы.

Поддерживается сохранение пользовательских настроек BIOS в шести различных вариантах, профили настроек можно сохранить или загрузить с USB накопителя.

В разделе мониторинга PC Health Status можно следить за:

-Напряжением на ядре процессора;

-Напряжением на встроенном в процессор контроллере памяти;

-Напряжением на графическом ядре;

-Напряжением на модулях памяти;

-Напряжение на линиях питания +12В, +5В и +3,3В.

Отдельно стоит отметить возможность снятия «скриншотов» прямо в BIOS.

Для разгона, настройки и мониторинга параметров системы в комплекте с материнской платой MSI Z77 MPOWER поставляется фирменная утилита MSI Control Center. От версий, которые есть в комплекте с другими материнскими платами компании, например MSI Z77A-GD65, данная утилита отличается лишь цветовым оформлением. Возможности данной утилиты позволяют изменять основные частоты и напряжения на компонентах непосредственно в среде ОС.

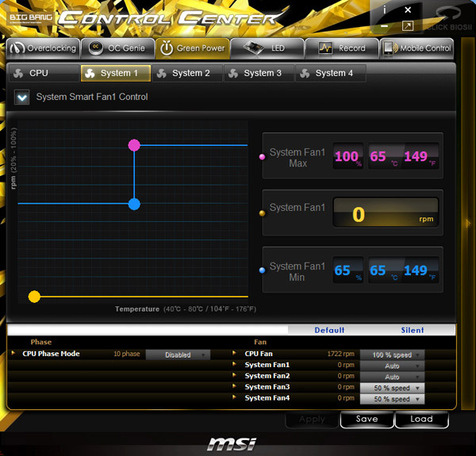

Помимо управления разгоном, утилита позволяет управлять вентиляторами.

Следуя последним веяниям, компания MSI добавила возможность управления разгоном с помощью мобильного телефона.

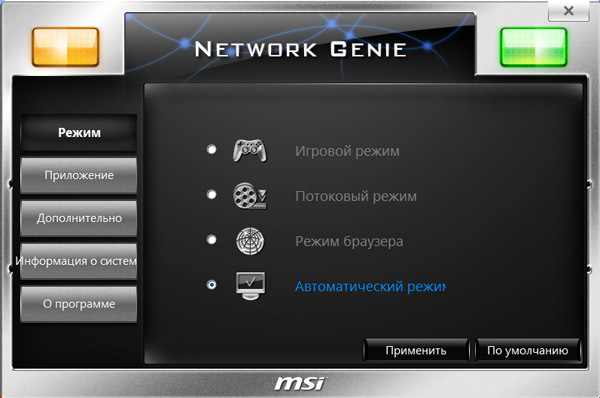

В комплекте также есть утилита Network Genie, которая позволяет изменять приоритет приложений в сетевом трафике.

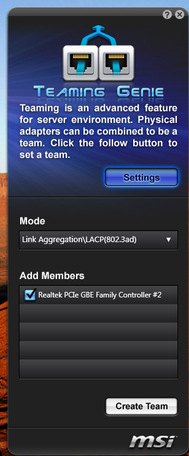

И включить функцию Teaming Genie, которая позволяет объединить два физических сетевых подключения в одно логическое для увеличения пропускной способности.

В тестировании разгона участвовало два процессора – Intel Core i5-2500K и Intel Core i7-3770K.

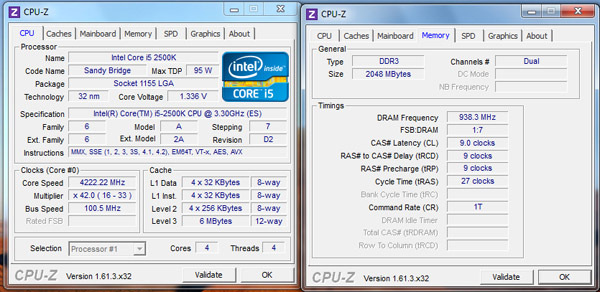

При автоматическом разгоне с участием Core i5-2500K была достигнута максимальная частота 4222 МГц.

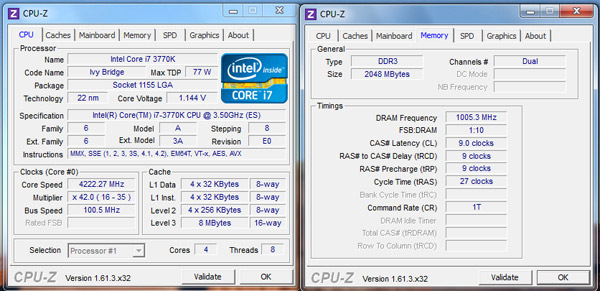

А с установленным Intel Core i7 3770K был достигнут такой же результат 4222 МГц.

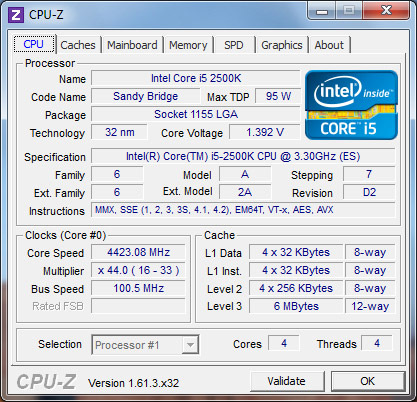

При разгоне вручную частота работы процессора достигла значения 4423 МГц.

Результаты автоматического разгона можно назвать хорошими, тем более что при автоматическом разгоне от пользователя не требуется каких-либо усилий, но их всегда можно будет улучшить с помощью ручной оптимизации настроек.

Звуковой кодек Realtek ALC898, интегрированный на материнской плате MSI Z77 MPOWER, получил в результате тестов общую оценку «хорошо». Качество звучания кодека позволяет рекомендовать его для не очень требовательных к качеству звучания пользователям. Остальным же придется приобрести дискретную звуковую карту.

Рассмотрев материнскую плату MSI Z77 MPOWER можно придти к выводу, что это добротная материнская плата, которая станет хорошей основой игрового компьютера энтузиаста, а также подойдет для оверклокерских экспериментов. Но автор видит эту материнскую плату именно как основу для домашнего игрового компьютера. Этому способствует возможность установки нескольких видеоадаптеров, а так же наличие встроенних интерфейсов Wi-Fi b/g/n и Bluetooth 3.0+HS, ведь гораздо удобней развернуть домашнюю сеть с помощью беспроводной технологии, чем прокладывать витую пару через всю квартиру или дом. А если есть желание построить именно проводную локальную сеть, то можно воспользоваться функцией Teaming Genie и тем самым увеличить пропускную способность сети для нужных приложений. Что касается стоимости, то на момент написания обзора материнская плата еще не поступила в больших количествах в магазины и была доступна только под заказ, при этом цена колебалась возле отметки 235$, то есть на уровне плат других производителей со схожими возможностями, в дальнейшем, возможно, мы увидим небольшое снижение цены.

+Надежный и эффективный узел питания;

+Качественная элементная база;

+Большое количество портов USB 3.0;

+Поддержка технологий ATI CrossFireX и NVIDIA SLI;

+Эффективный автоматический разгон;

+Поддержка беспроводных интерфейсов «из коробки»

Отсутствует поддержка устаревших интерфейсов FDD, IDE, COM и LPT;

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

*

code
