Msi z370 a pro atx

Автор: | 16.12.2019

Средняя цена по России, руб: 7 804

Общие характеристики

Производитель

Фирма, которая произвела данную материнскую плату.

MSI Форм-фактор

Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.

Процессор

Производитель процессора

На данный момент основными производителями процессоров являются Intel и AMD.

Неизвестный производитель Сокет

Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.

LGA1151 v2 Количество сокетов

Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.

1 Наличие встроенного процессора

Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.

нет Название встроенного процессора — Максимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

не указана Минимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

не указана Поддержка Hyper-Threading

При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.

нет Поддержка многоядерных процессоров есть Поддерживаемые процессоры Intel Core/Pentium/Celeron

Чипсет

Производитель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

Intel Модель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

Intel Z370 Поддержка технологии Intel vPro

Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.

BIOS/EFI

Поизводитель BIOS

BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.

AMI Возможность восстановления BIOS

Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.

нет Поддержка EFI (UEFI)

EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).

Оперативная память

Количество слотов оперативной памяти 4 Тип оперативной памяти

DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.

Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.

На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.

На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.

DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.

DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.

DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.

DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.

DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.

DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.

SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.

DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.

Читайте также:  Acer aspire es1 711 драйвера
DDR4 DIMM Максимальная частота оперативной памяти, МГц

Максимальная частота оперативной памяти, которую поддерживает материнская плата.

4000 Минимальная частота оперативной памяти, МГц

Минимальная частота оперативной памяти, которую поддерживает материнская плата.

2133 Поддержка двухканального режима оперативной памяти

Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.

есть Поддержка трехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.

нет Поддержка четырехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.

нет Максимальный объем оперативной памяти, Гб 64 Поддержка ECC

ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).

Нет Максимальный объем ECC памяти, Гб Поддержка Регистровой (Буфферизованной) памяти

Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.

Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.

PCI/Видеокарта

Поддержка AGP

AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.

нет Количество слотов PCI-Eх16

PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!

2 Поддержка SLI/CrossFire

SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).

SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.

CrossFire X – последняя версия CrossFire.

Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.

CrossFire Поддержка PCI Express 2.0

Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.

нет Поддержка PCI Express 3.0

Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.

есть Тип двухканального режима PCI-E Не поддерживается Тип трехканального режима PCI-E Не поддерживается Тип четырехканального режима PCI-E Не поддерживается Тип семиканального режима PCI-E Не поддерживается Количество слотов PCI-Ex8

Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.

Количество слотов PCI-Ex4

Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.

Количество слотов PCI-Ex1

Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.

4 Количество слотов PCI

Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!

Количество слотов PCI-X

PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.

Socket 1151 v2, Intel Z370, 4xDDR-4, 7.1CH, 1000 Мбит/с, USB3.1, D-Sub, DVI, DisplayPort, ATX, Retail

Лучшие сборки с материнской платой MSI Z370-A PRO 1151v2

Для материнской платы MSI Z370-A PRO 1151v2 оптимально подходят комплектующие

Видеокарты

Подходящая видеокарта для материнской платы MSI Z370-A PRO 1151v2

ядро 1594 МГц, Boost 1809 МГц, память 6 Гб GDDR5 8100 МГц, 192 бит, DVI-D, 1xHDMI, 3xDisplayPort, TDP 120 Вт, 1x8pin, длина 277 мм

ядро 1410 МГц, Boost 1700 МГц, память 8ГБ GDDR6 14 ГГц, 256 бит, USB Type-C, HDMI, 3xDisplayPort, TDP 185 Вт, 8+6 pin, длина 280 мм, GV-N2070WF3-8GC

Подходящий процессор для материнской платы MSI Z370-A PRO 1151v2

Socket 1151v2, 6-ядерный 12-поточный, 3700 МГц, Turbo: 4700 МГц, Coffee Lake-S, Кэш L3 — 12 Мб, Intel HD Graphics 630, 14 нм, 95 Вт, разблокированный множитель, CM8068403358220S

Socket 1151v2, 6-ядерный 6-поточный, 2800 МГц, Turbo: 4000 МГц, Coffee Lake-S, Кэш L3 — 9 Мб, Intel HD Graphics 630, 14 нм, 65 Вт CM8068403358811

Socket 1151v2, 6-ядерный 6-поточный, 2900 МГц, Turbo 4100 МГц, Coffee Lake-S Refresh, DDR4-2666 МГц, Кэш L3 9 Мб, без видеочипа, 14++ нм, 65 Вт, заблокированный множитель, BX80684I59400F

Подходящая оперативная память для материнской платы MSI Z370-A PRO 1151v2

16384 Мб, DDR4, 24000 Мб/с, тайминги 16-18-18-32, CL16, 1.35 В, Samsung B-Die / Hynix, одноранговая, высота 42 мм, HX433C16PB3K2/16

16384 Мб, DDR-4, 21300 Мб/с, CL16, 1.2 В

16 GB RAM, 2×8 GB Kit DDR4, 3000 MHz (PC4-24000U) DIMM 288 Pin CL15 GSKILL 16Gb 3000

Подходящий жесткий диск для материнской платы MSI Z370-A PRO 1151v2

внутренний HDD, 3.5", 1000 Гб, SATA-III, 7200 об/мин, кэш — 64 Мб

внутренний HDD, 3.5", 1000 Гб, SATA-III, 7200 об/мин, кэш — 64 Мб

внутренний HDD, 3.5", 2000 Гб, SATA-III, 7200 об/мин, кэш — 64 Мб

Подходящий кулер для CPU для материнской платы MSI Z370-A PRO 1151v2

для процессора, Socket 1151, AM3, AM4, вентиляторы 1х120 мм, 900-1500 об/мин, уровень шума 21.4 — 32.1 дБ, TDP 130 Вт, высота 159 мм, тепловые трубки 4×6 мм, GAMMAXX 400

для процессора, Socket 1151, 2011-3, AM3, AM4, 1×140 мм, 300-1300 об/мин, алюминий + медь, трубки 6 x 6 мм, TDP 240 Вт, высота 162 мм

для процессора, Socket 775, 1150, 1151, 1155, 1156, 1366, AM2, AM2+, AM3, AM3+, FM1, 120×120 мм, 1000-1700 об/мин, алюминий + медь

Подходящий блок питания для материнской платы MSI Z370-A PRO 1151v2

мощность 750 Вт, активный PFC, вентилятор 140×140 мм, cертификат 80 PLUS Gold, отстегивающиеся кабели

Читайте также:  Lg life s good телефон характеристики

мощность 520 Вт, активный PFC, вентилятор 120×120 мм, cертификат 80 PLUS Bronze

мощность 600 Вт, активный PFC, вентилятор 120 мм, cертификат 80 PLUS Bronze

Подходящий корпус для материнской платы MSI Z370-A PRO 1151v2

ATX, mATX, Midi-Tower, без БП, с окном, 2xUSB 2.0, 2xUSB 3.0, Audio, длина видеокарты 270 мм, высота кулера 175 мм

ATX, mATX, Midi-Tower, без БП, с окном, 2xUSB 2.0, USB 3.0, Audio

ATX, Midi-Tower, с окном, 2xUSB 2.0, USB 3.0, вентиляторы 4×120 мм, реобас, длина видеокарты 360 мм, высота кулера 172 мм, белая подсветка

Подходящий твердотельный накопитель для материнской платы MSI Z370-A PRO 1151v2

SSD накопитель 250Гб, 2.5", SATA III, MX500, толщина 7мм, TLC 3D NAND

внутренний SSD, 2.5", 250 Гб, SATA-III, чтение 550 Мб/сек, запись 520 Мб/сек, TLC, TBW 150 Тб

SSD накопитель 500Гб, 2.5", SATA III, MX500, толщина 7мм, TLC 3D NAND

Подходящий вентилятор для корпуса для материнской платы MSI Z370-A PRO 1151v2

для корпуса, 1 вентилятор (120 мм, 2000 об/мин), 19 дБ

для корпуса, 1 вентилятор (120 мм, 900-1800 об/мин), 32.4 дБ

система охлаждения для корпуса, 1 вентилятор 140 мм, скорость 600-1400 об/мин, уровень шума 19-28.1 дБ, цвет подсветки: разноцветный

Подходящий монитор для материнской платы MSI Z370-A PRO 1151v2

29", IPS, широкоформатный, LED, 2560×1080, 5 мс, 178°/178°, HDMI, DisplayPort, USB (видео), USB Type-C, динамики, чёрный 75 Гц FreeSync

21.5", IPS, широкоформатный, LED, 1920×1080, 5 мс, 50000000:1, 178°/178°, VGA, 2xHDMI, DisplayPort, динамики, чёрный

27", VA, широкоформатный 16:9, LED, FHD 1920×1080, 144 Гц, 1 мс, 80M:1, 250 кд/м2, 178°/178°, VGA, 2xHDMI, DisplayPort, FreeSync, чёрный

* Рейтинг оптимальных комплектующих совместимых с материнской платой MSI Z370-A PRO 1151v2 составлен на основе выбора и рекомендаций пользователей ХардПрайс.

Какую материнскую плату выбрать для компьютера Комплектующие для материнской платы MSI Z370-A PRO 1151v2. Где купить компьютер и подобрать комплектующие для сборки ПК по низким ценам? В Hardprice! Сравнить цены на компьютерные комплектующие для сборки компьютера. Мониторинг, история и динамика цен на компьютеры.

Информация, указанная на сайте, не является публичной офертой. Цены действительны для Москвы и Московской области. Все цены представлены без учета скидок для постоянных клиентов и без учета стоимости доставки. Сравнить цены на компьютеры, помощь в подборе комплектующих для ПК. Хард Прайс.

21.11.2019 Курс валют USD 64.02 0.25 EUR 70.85 0.22

Если вы не являетесь обеспеченным оверклокером либо геймером и не готовы тратить порядка $300 – 400 на флагманскую материнскую плату на чипсете Intel Z370, то в вашем распоряжении достаточно много более доступных решений от различных производителей. Например, компания MSI не забывает о массовом сегменте рынка и продолжает наполнять его самыми разнообразными по оснащению устройствами.

Одним из таких решений является материнская плата MSI Z370 PC PRO, которая уже доступна на рынке по средней стоимости порядка $170, что делает ее одной из самых доступных моделей на флагманском чипсете в линейке данного производителя. Несмотря на доступную стоимость, вы получите вполне достойное оснащение, конечно же, с рядом оговорок, но об этом мы поговорим в процессе обзора, а пока что предлагаем взглянуть на ее подробные характеристики.

Спецификация

MSI Z370 PC PRO

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц

1 x PCI Express 3.0 x16

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

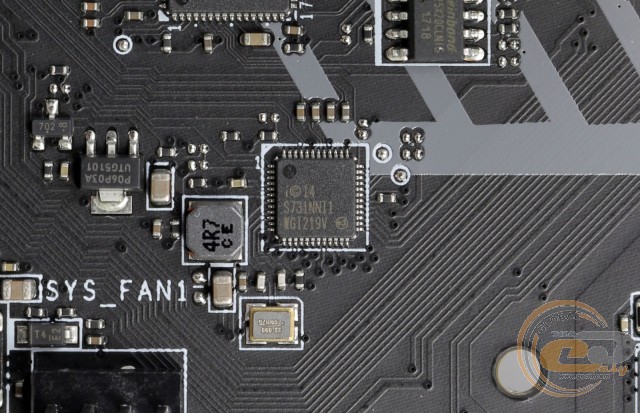

1 x Intel WGI219V (10/100/1000 Мбит/с)

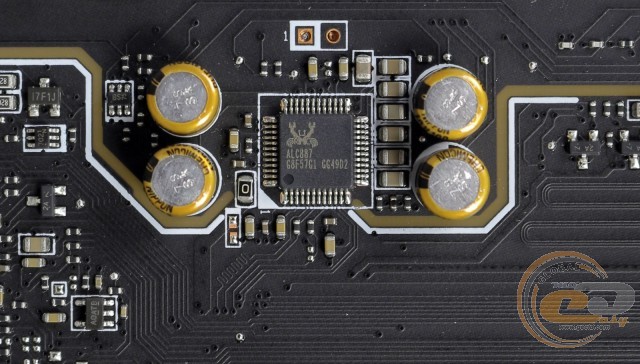

8-канальный Realtek ALC887

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

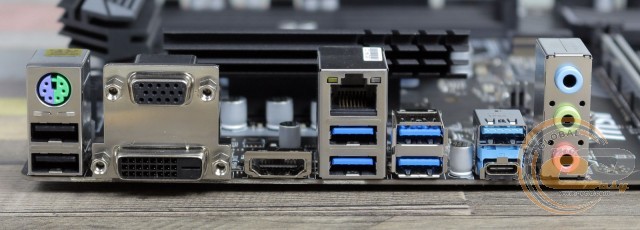

Внешние порты I/O

4 x USB 3.1 Gen 1

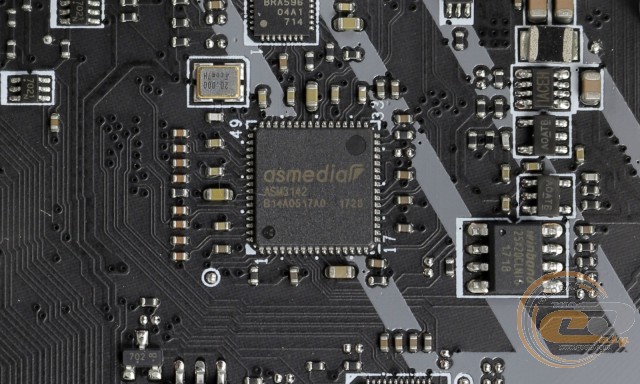

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

Внутренние порты I/O

2 x USB 3.1 Gen 1

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Новинка поставляется в традиционной картонной упаковке, оформленной в черно-белых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • комплект бумажной документации;
  • заглушку интерфейсной панели;
  • два SATA-шлейфа.

Дизайн и особенности платы

Учитывая невысокую стоимость MSI Z370 PC PRO, ее приятный сдержанный дизайн в черно-белых тонах можно смело отнести к достоинствам, ведь зачастую чем ниже стоимость, тем меньше внимания уделяется стилю материнской платы. А в данном случае оформление придется по душе многим покупателям. Что же касается особенностей, то никаких особых отличий замечено не было, помимо усиленного верхнего слота для видеокарты.

Также не обошлось без подсветки MSI Mystic Light, которая в данном случае заключается в наличии светодиодов по углам печатной платы и в области звуковой подсистемы.

В свою очередь компоновка набортных элементов выполнена на высшем уровне и никаких проблем со сборкой системы на основе новинки у вас не возникнет. Единственным нюансом является вертикальное расположение двух из шести портов SATA, доступ к которым может быть усложнен в случае установки габаритной видеокарты с трехслотовым кулером.

Взглянув на обратную сторону печатной платы, можно отметить опорную пластину процессорного разъема, а также тот факт, что при помощи винтов закреплены все три радиатора системы охлаждения.

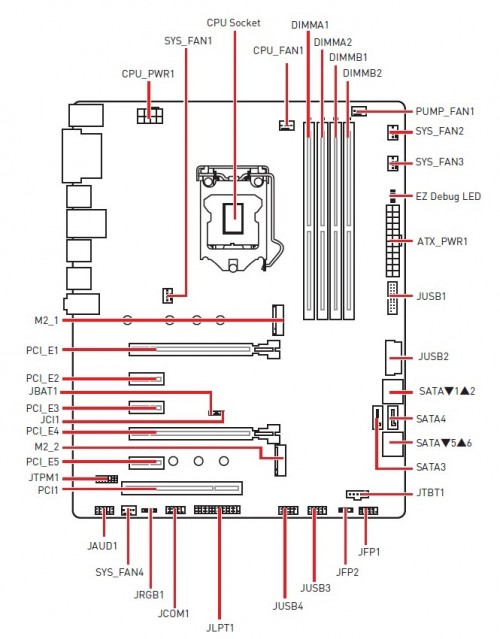

Большая часть элементов традиционно сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, порты COM, LPT и TPM, разъем для светодиодной ленты, а также пару колодок подключения фронтальной панели.

Читайте также:  Metakom открыть без ключа

Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета Intel Z370 реализована поддержка четырех внутренних и двух внешних портов USB 2.0.

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и шестью портами SATA 6 Гбит/с.

В связи с недостатком чипсетных линий, некоторые порты SATA 6 Гбит/с («SATA1» и «SATA5») могут быть недоступны в зависимости от режима работы установленных M.2-накопителей. При небольшом количестве SATA-дисков лучше сразу же использовать другие доступные интерфейсы.

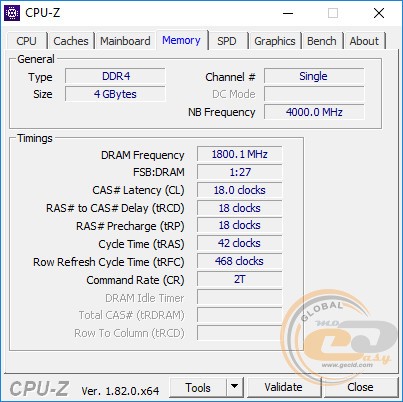

Системная плата MSI Z370 PC PRO оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим пару колодок для подключения выносных панелей с портами USB 3.1 Gen 1. Всего на плате силами чипсета Intel Z370 реализована поддержка четырех внутренних и четырех внешних портов USB 3.1 Gen 1.

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от набора системной логики, в то время как еще два накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,6°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 42,9°C;
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 46,3°C;
  • дроссели – 55,1°C.

Как видим, эффективность охлаждения находится на хорошем уровне, поэтому переживать по поводу перегрева ключевых компонентов подсистемы питания не придется.

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере uP9508Q. Компонентная база соответствует концепции MSI Military Class 5, поэтому отличается высокой степенью надежности и стабильности работы.

Для расширения функциональности материнской платы MSI Z370 PC PRO есть шесть слотов:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x1;
  6. PCI.

К процессору подключен только верхний слот PCI Express 3.0 x16 c усиленной конструкцией, который и использует все доступные 16 линий, тогда как второму достались только четыре чипсетные линии. Если вы захотите установить пару видеокарт, то это будет возможно только с решениями от AMD, но схема их работы (x16+x4) будет далеко не самой оптимальной.

Отдельно отметим, что в связи с недостатком свободных чипсетных линий присутствует ряд ограничений по одновременной работе интерфейсов:

  • слот PCI Express 3.0 x16 (x4) будет отключен в случае установки PCIe-накопителя во второй интерфейс M.2 Socket 3 («M.2_2»);
  • слоты PCI Express 3.0 x1 (на схеме «PCI_E2») и PCI будут недоступны в случае установки плат расширения в два разъема PCI Express 3.0 x1 (на схеме «PCI_E3» и «PCI_E5»).

Работа слота PCI реализована при помощи моста ASMedia ASM1083.

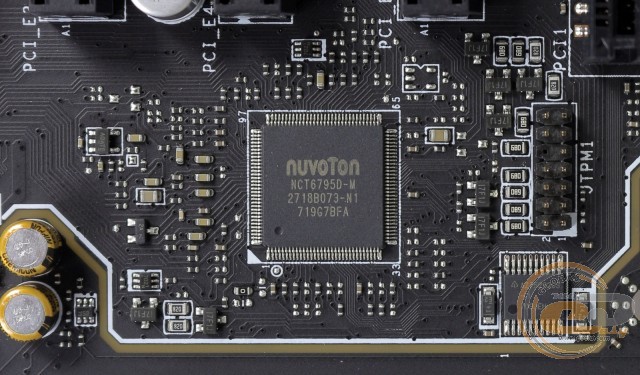

Возможности Multi I/O возложены на микросхему NUVOTON NCT6795D, которая обеспечивает мониторинг и управляет портами COM, LPT и PS/2.

Корректная работа двух портов USB 3.1 Gen 2 обеспечена силами микросхемы ASMedia ASM3142.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

На интерфейсную панель выведены следующие порты:

  • 1 x PS/2 Combo;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 4 x USB 3.1 Gen 1;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 1 х USB 3.1 Gen 2 Type-A;
  • 3 x аудиопорта.

Интерфейсная панель новинки выгодно отличается поддержкой семи портов USB, включая два высокоскоростных USB 3.1 Gen 2, и тремя видеовыходами. К минусам же можно отнести неудобное подключение многоканальной акустики.

Что же касается возможностей организации охлаждения, то они представлены шестью 4-контактными разъемами для подключения вентиляторов: один предназначен для охлаждения центрального процессора, один используется для подключения водоблока СВО и еще четыре пригодятся для системных вертушек.

UEFI BIOS

В тестируемой модели используется фирменный предзагрузчик ClickBIOS 5, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки. Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC», где при необходимости можно получить доступ к регулировке напряжений на различных компонентах. Также поддерживается сохранение пользовательских настроек BIOS в шести различных профилях и возможность загрузки необходимого профиля с USB-накопителя.

В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, модулях памяти и на линиях питания +12В и +5В.

Возможности разгона

По итогам ручного разгона рабочая частота тестового процессора Intel Core i7-8700K составила 4800 МГц. Для этого в BIOS множитель был увеличен до «х48». Однако после минуты стресс-теста AIDA64 частота процессора падает до 3900 МГц при напряжении 1,184 В.

Тестовая оперативная память DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работала на скорости DDR4-3600 МГц, однако только в случае установки одной планки. Если же поставить два модуля, то на такой частоте система не запускалась.

Тестирование

Для проверки возможностей материнской платы MSI Z370 PC PRO использовалось следующее оборудование:

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

*

code
