USB 3.1 обеспечивает скорость до 10 Гб/с, удваивая скорость USB 3.0 и превосходя USB 2.0 в 20 раз. USB 3.1 даже быстрее интерфейса SATAIII! Идет ли речь о любимых играх, музыке или кино, передача файлов по USB стала быстрой как никогда.
Содержание
- Интерфейс M.2 для высокоскоростных устройств хранения данных
- Быстрый и гибкий интерфейс SATA Express
- Конвертер M.2 — SATA Express
- COMMAND CENTER
- LIVE UPDATE 6
- RAMDISK НЕОГРАНИЧЕННОГО РАЗМЕРА
- ECO CENTER
- Страница 1: Тест и обзор: MSI X99S SLI Krait Edition – чёрно-белая материнская плата для Haswell-E
- Общие характеристики
- Процессор
- Чипсет
- BIOS/EFI
- Оперативная память
- PCI/Видеокарта
ОСОБЕННОСТИ
- В 20 раз быстрее USB 2.0
- В 2 раза быстрее USB 3.0
- Пропускная способность до 10 Гб/с
- Ускорьте передачу данных между своим компьютером и
внешними носителями
Наслаждайтесь потрясающей скоростью загрузки системы, приложений и игр на материнских платах MSI Overclocking. Мы предлагает высокоскоростной интерфейс для накопителей следующего поколения- M.2 и SATA Express. M.2 и SATA Express обеспечивают высокоскоростную передачу данных до 10 Гб/с по шине PCI Express 2.0 x2, что на 67% быстрее чем SATA 3.0.
Интерфейс M.2 для высокоскоростных устройств хранения данных
M.2 — это результат эволюции интерфейса mSATA, предлагающий на 67% более быструю передачу данных, составляющую до 10 Гб/с. M.2 имеет малый форм-фактор и совместим с тремя типами размеров новых устройств хранения данных. Все оверклокерские материнские платы MSI на базе чипсетов последнего поколения Intel имеют интерфейс M.2.
Быстрый и гибкий интерфейс SATA Express
SATA Express — это новый интерфейс для высокоскоростных накопителей, работающий на шине PCI Express, обеспечивающий большую пропускную способность для новейших SSD. Для большего удобства MSI предлагает конвертер M.2-SATA Express.
Конвертер M.2 — SATA Express
Unique and optimal PCI Express slot placement ensure perfect stability and compatibility for heavy duty computing. Designed and optimized for NVIDIA ® Quadro ® multi-GPU setups for the best rendering efficiency.
Материнские платы MSI оснащены большим количеством плотов PCI-Express 3.0 x16. Правильное размещение слотов на плате позволяет оптимизировать движение воздушных потоков при установке нескольких видеокарт до Quad SLI/CF. Таким образом, вам больше не нужно волноваться о перегреве компьютера. Наслаждайтесь великолепной графикой при работе в NVIDIA® SLI™ или AMD CrossFire™.
Вы испытываете проблемы со стабильностью платы при разгоне? Это случается из за того, что внутренние частоты различных компонентов и блоков связанны шиной базовой частоты (BCLK) 100 МГц. Благодаря встроенному генератору тактовой частоты становится возможным более гибко изменять базовую частоту шины: 100 / 125 / 167 МГц. Установка данных частот предотвращает возникновение сбоев в работе системы при разгоне и открывает возможности достижения абсолютного максимума.
Инженеры MSI гарантируют, вы насладитесь высокой скоростью работы DDR4. DDR4 позволяет получить более высокие скорости даже при более низком напряжении питания в 1,05 В. Модули DDR4 имеют больший объем, позволяя, таким образом, легко конфигурировать системы с памятью до 64ГБ.
Порадуйте себя звуком достойного качества. И приготовьтесь услышать его с MSI Audio Boost! С помощью Audio Boost обеспечивается превосходное качество, кристально чистое звучание музыки и реалистичное воспроизведение эффектов в играх.
Ведь вся звуковая цепь изолирована от других компонентов, что позволяет заметно снизить уровень помех и достичь постоянного качества звучания.
Встроенный усилитель для наушников дает возможность использовать устройства студийного класса и получить удивительное качество звука от вашего игрового ПК.
- Интегрированный усилитель для наушников студийного уровня (600 Ом)
- Покрытые позолотой аудиоразъемы для чистоты аудиосигнала
- Экранированный от электромагнитных помех аудиокодек и усилитель
- Специальные высококачественные аудиоконденсаторы
- Светящаяся линия, изолирующая аудио систему от PCB платы
Небольшой набор важных инструментов, для получения максимальной производительности платы. Он позволят сосредоточиться на игре, не забывая при этом о мощных инструментах увеличения производительности.
DrMOS — следующее поколение мосфетов для питания процессора. MSI DrMOS не тратит много энергии, остается холодным и является непревзойденным в энергосбережении по сравнению с другими решениями. Поскольку DrMOS — это решение три в одном, он производит больше мощности и использует меньшее количество компонентов. Это дает вам больше мощности для побития мировых рекордов.
Hi-C CAP — это очень маленький и супер-эффективный конденсатор. Кроме увеличенного свободного места в зоне процессорного сокета для установки больших кулеров, такие конденсаторы являются на 93% более энергоэффективными по сравнению с обычными конденсаторами. Благодаря конденсаторам Hi-С CAP, платы MSI являются наиболее энергоэффективными на рынке.
Супер-ферритовые катушки используют ферритовый сердечник с высочайшей магнитной проницаемостью. Это позволяет супер-ферритовым катушкам работать при более низкой температуре в 35 градусов Цельсия, иметь больше на 30% запас по току и на 20% более высокий КПД, что дает лучшую разгоняемость и стабильность.
За счет алюминиевого сердечника, черные конденсаторы являются неотъемлемой частью дизайна плат high-end класса. Конденсаторы имеют крайне низкие значения эквивалентного последовательного сопротивления (ESR) и срок службы не менее 10 лет.
Высококачественные материалы, многослойная печатная плата и экранирование позволило создать лучшую защиту электрических цепей в наших оверклокерских материнских платах.
Благодаря MSI ECO Center Вы можете физически выключать питание на неиспользуемых компонентах и сэкономить тем самым до 29% используемой электроэнергии.
Снижение на 10% поглощения влаги из воздуха помогает предотвратить электрохимическую коррозию дорожек платы. Незащищенная печатная плата имеет в 10 раз более высокую вероятность отказа.
Все наиболее важные компоненты прошли специализированные тесты, соответствующие стандартам военной приемки и гарантируют стабильную работу в самых жестких условиях.
Каждый порт ввода/вывода имеет защиту от электростатических разрядов.
Все материнские платы MSI соответствуют жестким требованиям Федеральной Комиссии по Связи США (FCC) и таким образом, генерируют минимальный уровень электромагнитных помех.
Мы прилагаем много усилий, чтобы соответствовать требованиям взыскательных потребителей. За последние несколько лет количество обращений в сервисную службу значительно снизилось. Высочайшее качество материнских плат MSI Overclocking достигается за счет использования самых передовых разработок и совершенных производственных линий.
Мы также непрерывно улучшаем качество работы сервисной службы. Таким образом, Вы можете быть уверены в том ,что Вам быстро ответят в случае возникновения проблем и вопросов.
Всегда есть подключение к сети с гигабитным сетевым контроллером Intel. Системные платы 9-й серии MSI оснащены высококачественным сетевым контроллером от Intel®. Оптимизирован для работы с мультимедийными приложениями и играми. Обеспечивает стабильное и быстрое сетевое соединение.
Воспользуйтесь полным преимуществом своего арсенала — подключайте все приборы к оптимизированным портам.

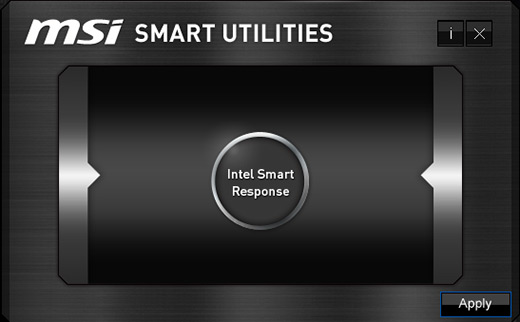

Приложение MSI Smart Utilities позволяет облегчить установку, конфигурацию, оптимизацию производительности системы и многое другое с помощью пакета технологий от Intel®:
*Данная технология работает только на платформах/моделях, поддерживающих технологию Intel® Smart Response.
OC Genie- это встроенная программная технология для разгона системных плат. С технологией разгона за одну секунду MSI дает вам еще больше производительности. Просто нажмите на кнопку, и Ваш компьютер перейдет на другой уровень производительности.
MSI Click BIOS 4 — это самый современный UEFI БИОС, оптимизированный для работы с Windows 8. Он не только реагирует быстрее на ваши действия и работает значительно плавнее, но и имеет улучшенную поддержку мышей. Он также имеет большой набор новых и интересных функций. Узнайте больше, посетив специальную страницу о BIOSе, нажав на кнопку справа.
COMMAND CENTER
MSI Command Center является очень мощным инструментом для раскрытия всех потайных возможностей материнской платы. Благодаря интуитивному интерфейсу Command Center позволяет пользователям настроить параметры системы для увеличения стабильности, достижения максимального разгона и управления системой охлаждения всего ПК.
LIVE UPDATE 6
Забудь о хлопотах по поддержанию системы в актуальном состоянии. Live Update 6 сканирует компьютер и загружает последние версии драйверов, BIOS и обновления приложений прямо в систему.
RAMDISK НЕОГРАНИЧЕННОГО РАЗМЕРА
В MSI Command Center интегрирован RAMdisk неограниченного размера. С RAMdisk вы можете создать виртуальный диск из оперативной памяти, что позволяет достичь скоростей в 20 раз выше, чем на современных SSD.
- Ускорить работу системы
- Загрузить полностью игровые изображения
- Ускорить игры, приложения и браузер
ECO CENTER
Благодаря MSI ECO Center Вы можете физически выключать питание на неиспользуемых компонентах. Частично отключив питание компонентов системы, можно увеличить ее эффективность до 29%!
Скажите НЕТ долгой загрузке ОС! MSI Fast Boot помогает системе молниеносно загружаться. MSI устанавливает на плате специальную кнопку GO2BIOS. Просто нажмите на нее и перезагрузите компьютер. При старте компьютера Вы автоматически войдете в настройки БИОС.
All images and descriptions are for illustrative purposes only. For detailed specifications, please consult the product specifications page.
Страница 1: Тест и обзор: MSI X99S SLI Krait Edition – чёрно-белая материнская плата для Haswell-E
Совсем недавно мы протестировали материнскую плату MSI Z97S SLI Krait Edition, для которой тайваньский производитель выбрал новый дизайн. Кроме дизайна нас порадовала цена и оснащение материнской платы, за что она получила награду "Отличное железо". Новый обзор посвящён модели Krait Edition уже на чипсете X99 для процессоров Haswell-E, а именно MSI X99S SLI Krait Edition. Насколько хорошо покажет себя материнская плата по сравнению с конкурентами?
Как и ранее протестированная MSI Z97S SLI Krait Edition, материнская плата X99S SLI Krait Edition радует чёрно-белой расцветкой. Но MSI решила выпустить ещё и вариант X99A SLI Krait Edition, у которого имеются два порта USB 3.1. Будет ли представлена материнская плата на чипсете Intel Z97 с портами USB 3.1 – нам ещё предстоит увидеть. Однако осталось недолго ждать до выхода новой платформы Intel Skylake, которая получит не только новые чипсеты семейства 100, но и сокет LGA1151. Так что материнские платы X99 явно прослужат дольше.
Материнская плата MSI X99S SLI Krait Edition оснащена лучше ранее протестированной модели на Intel Z97, что связано с процессорами Haswell-E и чипсетом X99. Вы получите восемь банков памяти DDR4, четыре слота PCIe 3.0 x16 и два PCIe 2.0 x1, восемь портов SATA 6 Гбит/с и интерфейс SATA Express. Добавим 12 портов USB 3.0, шесть портов USB 2.0, Gigabit LAN и звуковую подсистему MSI Audio Boost. Имеются и некоторые встроенные на материнскую плату функции для оверклокеров, а также и ряд сюрпризов, которыми мы поделимся с читателями в статье.
Как мы уже упоминали выше, материнская плата X99S SLI выполнена в комбинации чёрной и белой расцветок. Печатная плата имеет привычный формат ATX, так что она без проблем уместится в большинство корпусов.
Спецификации
Ниже представлены технические характеристики платы:
| Формат материнской платы | ATX |
|---|---|
| Производитель и модель | MSI X99S SLI Krait Edition |
| Сокет CPU | LGA2011-v3 |
| Розничная цена | Узнать цену в России 255 евро |
| Сайт производителя | Официальная страница MSI X99S SLI Krait Edition |
| Функции северного моста/CPU | |
| Чипсет | Intel X99 Express |
| Память и тип | 8x DDR4 (четыре канала) |
| Подсистема памяти | Макс. 128 Гбайт (планками по 16 Гбайт) |
| SLI / CrossFire | SLI (3-Way), CrossFireX (3-Way) |
| Встроенные функции | |
| PCI Express | 4x PCIe 3.0 x16 (x16/-/-/-, x16/x16/-/-, x16/x16/-/x8 с процессорами Core i7-5930K и 5960X); (x16/-/-/-, x16/x8/-/-, x8/x8/x8/- с процессором Core i7-5820K) 2x PCIe 2.0 x1 |
| PCI | — |
| Контроллер Serial ATA, SAS и ATA | 8x SATA 6G (6x с поддержкой RAID 0, 1, 5, 10) через Intel X99 1x SATA Express 10 Гбит/с через Intel X99 1x M.2 на 32 Гбит/с |
| USB | 12x USB 3.0 (8x на панели ввода/вывода, 4x через гребёнку) 6x напрямую через Intel X99, 4x через VIA VL805, 2x через ASMedia ASM1042AE 6x USB 2.0 (2x на панели ввода/вывода, 4x через гребёнку) через Intel X99 |
| Видеовыходы | — |
| WLAN / Bluetooth | — |
| Thunderbolt | — |
| LAN | 1x Intel I210-AT Gigabit-LAN |
| Аудио | 8-канальный аудио кодек Realtek ALC1150 |
Коробка материнской платы напоминает Z97S SLI Krait Edition. На чёрном фоне в левом верхнем углу располагается логотип MSI, в правом верхнем – два логотипа Intel. Слева по центру указано название материнской платы, справа от него – чёрно-белая змея с раскрытой пастью.
Комплект поставки
Вместе с материнской платой в коробку вложены следующие аксессуары:
- Заглушка ввода/вывода
- Руководство материнской платы, DVD с драйверами и утилитами
- Руководство по быстрому старту
- Шесть кабелей SATA
- Мостик 2-Way SLI
- M-Connectors
По комплекту поставки отличий от модели Z97 не так много. MSI добавила не только заглушку ввода/вывода, но и руководство материнской платы, DVD с драйверами и руководство по быстрому старту. Пользователь также получит мостик 2-way SLI, шесть кабелей SATA и переходники M-Connectors.
 |
Производитель  |
Фирма, которая произвела данную материнскую плату.
Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.
Процессор
На данный момент основными производителями процессоров являются Intel и AMD.
Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.
Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.
Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.
Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).
При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.
Чипсет
| Производитель чипсета материнской платы |
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.
BIOS/EFI
BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.
Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.
EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).
Оперативная память
DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.
Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.
На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.
На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.
DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.
DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.
DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.
DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.
DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.
DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.
SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.
DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.
Максимальная частота оперативной памяти, которую поддерживает материнская плата.
Минимальная частота оперативной памяти, которую поддерживает материнская плата.
Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.
Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.
Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.
ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).
Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.
Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.
PCI/Видеокарта
AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.
PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!
SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).
SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.
CrossFire X – последняя версия CrossFire.
Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.
Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.
Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.
Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.
Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.
Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.
Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!
PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.
